Re: Не боги горшки обжигают [сообщение #20734 является ответом на сообщение #20733] Sun, 05 December 2010 15:17 Переход к предыдущему сообщенияПереход к следующему сообщения
kostia   Russian Federation
Сообщений: 113
Зарегистрирован: July 2010
Дважды бывалый
to V0id:
это правда speed3 19квм ?
а как из fwDesign распечатывать?

Известить модератора

Re: Не боги горшки обжигают [сообщение #20735 является ответом на сообщение #20734] Sun, 05 December 2010 15:30 Переход к предыдущему сообщенияПереход к следующему сообщения
V0id   Russian Federation
Сообщений: 229
Зарегистрирован: December 2009
Географическое положение: СПб
Самодельщик со стажем
kostia писал(а) Вск, 05 Декабрь 2010 16:17

это правда speed3 19квм?
нет, это моя попытка его скопировать, особенно хочется чтобы его Jazz посмотрел
Автор fwDesign обещал прислать dxf для распечатки, если пришлю проект.

Хуже большого кайта в передоз может быть только маленький кайт в передоз.

[Обновления: Sun, 05 December 2010 15:42]

Известить модератора

Re: Не боги горшки обжигают [сообщение #20737 является ответом на сообщение #20735] Sun, 05 December 2010 15:42 Переход к предыдущему сообщенияПереход к следующему сообщения
kostia   Russian Federation
Сообщений: 113
Зарегистрирован: July 2010
Дважды бывалый
Тогда, может быть, имеет смысл использовать не s-образный, а тонкий симметричнный (или даже вогнутый) профиль? Все же на слабый ветер...

Известить модератора

Re: Не боги горшки обжигают [сообщение #20738 является ответом на сообщение #20737] Sun, 05 December 2010 15:47 Переход к предыдущему сообщенияПереход к следующему сообщения
V0id   Russian Federation
Сообщений: 229
Зарегистрирован: December 2009
Географическое положение: СПб
Самодельщик со стажем
kostia писал(а) Вск, 05 Декабрь 2010 16:42

Тогда, может быть, имеет смысл использовать не s-образный, а тонкий симметричнный (или даже вогнутый) профиль? Все же на слабый ветер...

c миксером 4:2:1
- по центру: S -> симметричный -> вогнутый
- на ушах : S -----------------> симметричный

Хуже большого кайта в передоз может быть только маленький кайт в передоз.

[Обновления: Sun, 05 December 2010 15:48]

Известить модератора

Re: Не боги горшки обжигают [сообщение #20739 является ответом на сообщение #20738] Sun, 05 December 2010 15:54 Переход к предыдущему сообщенияПереход к следующему сообщения
kostia   Russian Federation
Сообщений: 113
Зарегистрирован: July 2010
Дважды бывалый
Там, в комплекте с FwDesign xfoil идет, может можно как-то обтекание спроектированного крыла посмотреть? Экспорт в XFLR5 автоматический в меню "Analisis". А вот дальше что-то не выходит...

[Обновления: Sun, 05 December 2010 16:16]

Известить модератора

Re: Не боги горшки обжигают [сообщение #20741 является ответом на сообщение #20739] Sun, 05 December 2010 16:22 Переход к предыдущему сообщенияПереход к следующему сообщения
V0id   Russian Federation
Сообщений: 229
Зарегистрирован: December 2009
Географическое положение: СПб
Самодельщик со стажем
kostia писал(а) Вск, 05 Декабрь 2010 16:54

to void: Там, в комплекте xfoil идет, может можно как-то обтекание спроектированного крыла посмотреть? Я пока не нашел как...

Примерно так
fwDesign
1.Вкладка Flat Shape убираем галочку с No profile on wingtip.
Если ее не убрать то в xflr будет корявый кайт.
2.Вкладка Analysis -> Generate file ready for XFLR5
соглашаемся на всё
XLFR5
3.Application - Wing Design
4.Polars-Define polar analysis

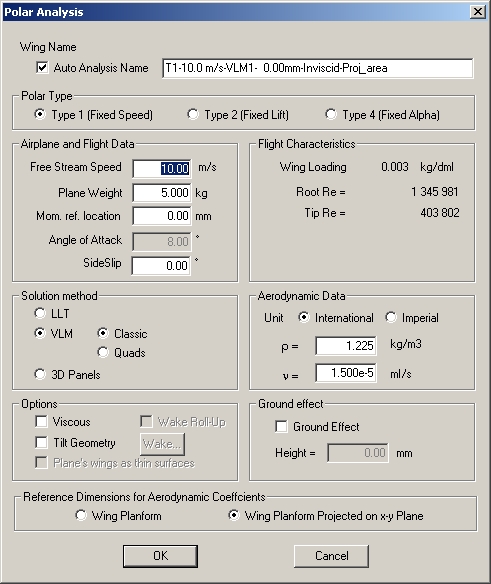

5.Выбираем интересующий нас вид анализа и вводим исходные данные
Нашел вариант при котором хоть чтото в итоге получается (я плохо знаю xflr)
index.php/fa/8574/0/
6.Справа выставляем параметры и жмем кнопку Analysis

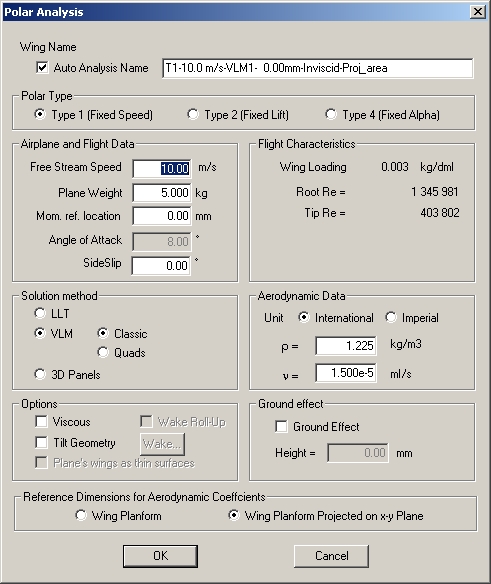

  • Вложение: Clipboard01.jpg
    (Размер: 113.15KB, Загружено 1164 раза)


Хуже большого кайта в передоз может быть только маленький кайт в передоз.

Известить модератора

Re: проект 15 [сообщение #20744 является ответом на сообщение #20511] Sun, 05 December 2010 17:36 Переход к предыдущему сообщенияПереход к следующему сообщения
PACTA   Russian Federation
Сообщений: 147
Зарегистрирован: April 2010
Дважды бывалый
я отезжал на дачю к другу, кайт попускать, проект оооочень интересный, в проекте даже силовые ленты прорисованы Very Happy, вот только распечатать надо как нибудь и буду потихоньку кроить, отдельное спасибо V0id за труды, еще 1 вопрос строповка там планочная?

Известить модератора

Re: проект 15 [сообщение #20746 является ответом на сообщение #20744] Sun, 05 December 2010 18:09 Переход к предыдущему сообщенияПереход к следующему сообщения
V0id   Russian Federation
Сообщений: 229
Зарегистрирован: December 2009
Географическое положение: СПб
Самодельщик со стажем
РАСТА >> вопрос строповка там планочная?
Да.
Кроить и печатать только после одобрения хотябы пару гуру.
В этом проекте придется вручную делать воздухозаборники, клапана и дыры на нервюрах, Н-риб в центральной секции тоже, т.к. почемуто его не рисует прога.
Дыры можно будет в dxf дорисовать.

Прикладываю обновленный проект
  • Вложение: bigbro7.zip
    (Размер: 7.17KB, Загружено 338 раз)


Хуже большого кайта в передоз может быть только маленький кайт в передоз.

[Обновления: Sun, 05 December 2010 18:17]

Известить модератора

Re: проект 15 [сообщение #20749 является ответом на сообщение #20511] Sun, 05 December 2010 18:39 Переход к предыдущему сообщенияПереход к следующему сообщения
PACTA   Russian Federation
Сообщений: 147
Зарегистрирован: April 2010
Дважды бывалый
да воздухозаборники и клапа не проблема а вот н рибы правильно поставить это вопрос, и силовую стропу тоже пришывать чювствую будет весело, к томуже 3 Very Happy

Известить модератора

Re: проект 15 [сообщение #20750 является ответом на сообщение #20749] Sun, 05 December 2010 20:25 Переход к предыдущему сообщенияПереход к следующему сообщения
kostia   Russian Federation
Сообщений: 113
Зарегистрирован: July 2010
Дважды бывалый
to PACTA: Из чего шить собираешься? Тафета точно не прокатит... А где сейчас парапланерку взять?

to all: может все же кто нибудь знает как обтекание/тягу каждой секции посчитать пользуясь xfoil? Причем, считать то надо как для нормального профиля так и для искаженного (с натянутой планкой) и при разной скорости...

Известить модератора

Re: проект 15 [сообщение #20761 является ответом на сообщение #20749] Mon, 06 December 2010 08:54 Переход к предыдущему сообщенияПереход к следующему сообщения
rasteslav
Сообщений: 529
Зарегистрирован: January 2010
Географическое положение: г.Балашов (Сар...
Гуру кайтостроения
PACTA писал(а) Вск, 05 Декабрь 2010 19:39

да воздухозаборники и клапа не проблема а вот н рибы правильно поставить это вопрос, и силовую стропу тоже пришывать чювствую будет весело, к томуже 3 Very Happy


Не понял в чём сложность с Н рибами... сурфплан необходимые метки делает.
По поводу силовой стропы тоже не понял... чего 3? и куда силовую стропу пришивать нужно?

Известить модератора

Re: проект 15 [сообщение #20764 является ответом на сообщение #20511] Mon, 06 December 2010 12:38 Переход к предыдущему сообщенияПереход к следующему сообщения
PACTA
Сообщений: 147
Зарегистрирован: April 2010
Дважды бывалый
проект fwdesign а не серфплан, н рибы найду както, по поводу стропы:http://i060.radikal.ru/1012/49/a24e4595f3e1.jpg

[Обновления: Mon, 06 December 2010 12:40]

Известить модератора

Re: проект 15 [сообщение #20766 является ответом на сообщение #20764] Mon, 06 December 2010 12:55 Переход к предыдущему сообщенияПереход к следующему сообщения
V0id   Russian Federation
Сообщений: 229
Зарегистрирован: December 2009
Географическое положение: СПб
Самодельщик со стажем
Про Н-rib я наврал, все там в проекте с ними нормально и не придется вручную рисовать.

Хуже большого кайта в передоз может быть только маленький кайт в передоз.

Известить модератора

Re: плагиатим Speed3 19м^2(проект 15) [сообщение #20773 является ответом на сообщение #20511] Mon, 06 December 2010 13:17 Переход к предыдущему сообщенияПереход к следующему сообщения
PACTA
Сообщений: 147
Зарегистрирован: April 2010
Дважды бывалый
воид как думаешь силовую ленту эту делать из чего? из ткани или обычной "стропы" для шиться какойнить 20мм, стропа лучше но намного тяжелее, для тех кто непонял http://s001.radikal.ru/i195/1012/ae/d0e9f84921f7t.jpg

Известить модератора

Re: плагиатим Speed3 19м^2(проект 15) [сообщение #20775 является ответом на сообщение #20773] Mon, 06 December 2010 14:04 Переход к предыдущему сообщенияПереход к следующему сообщения
V0id   Russian Federation
Сообщений: 229
Зарегистрирован: December 2009
Географическое положение: СПб
Самодельщик со стажем
PACTA писал(а) Пнд, 06 Декабрь 2010 14:17

воид как думаешь силовую ленту эту делать из чего? из ткани или обычной "стропы" для шиться какойнить 20мм, стропа лучше но намного тяжелее, для тех кто непонял

Я бы поискал широкую (50мм+) тонкую ленту. Намного тоньше чем на рисунке.

Хуже большого кайта в передоз может быть только маленький кайт в передоз.

Известить модератора

Re: плагиатим Speed3 19м^2(проект 15) [сообщение #20777 является ответом на сообщение #20511] Mon, 06 December 2010 14:47 Переход к предыдущему сообщенияПереход к следующему сообщения
Zakhar
Сообщений: 188
Зарегистрирован: August 2007
Географическое положение: С-Петербург
Дважды бывалый
Делай клапана, не бойся. В штиль из-за того, что не сдувается поднимать даже легче, давление больше потому, что место с низким давлением сразу закрывается. Если сделаешь небольшую положительную вогнутость и небольшую отрицательную, то все полетит. Ряды сдвигай, как на Спиде 2. Спид3 мне кажется черезчур лоховским кайтом. Он рулится торможением и сбрасывает тягу снижением эффективности профиля.

Известить модератора

Re: плагиатим Speed3 19м^2(проект 15) [сообщение #20778 является ответом на сообщение #20511] Mon, 06 December 2010 15:17 Переход к предыдущему сообщенияПереход к следующему сообщения
Стася
Сообщений: 367
Зарегистрирован: June 2010
Географическое положение: Москва
Гуру кайтостроения
Леш, давай уже быстрее делай этого "гиганта". уж очень любопытно посмотреть!

Известить модератора

Re: плагиатим Speed3 19м^2(проект 15) [сообщение #20779 является ответом на сообщение #20511] Mon, 06 December 2010 15:20 Переход к предыдущему сообщенияПереход к следующему сообщения
PACTA
Сообщений: 147
Зарегистрирован: April 2010
Дважды бывалый
эээто долгострой чую я, пока спроектируем до конца, пока разрабы файл кинут пока поклею, вырежу, да шитья там надолго, 40 секций, куча Н Д риб, и силовые ленты, а вот на строповке расслаблюсь)))

Известить модератора

Re: плагиатим Speed3 19м^2(проект 15) [сообщение #20781 является ответом на сообщение #20777] Mon, 06 December 2010 15:42 Переход к предыдущему сообщенияПереход к следующему сообщения
V0id   Russian Federation
Сообщений: 229
Зарегистрирован: December 2009
Географическое положение: СПб
Самодельщик со стажем
Zakhar писал(а) Пнд, 06 Декабрь 2010 15:47

Ряды сдвигай, как на Спиде 2. Спид3 мне кажется черезчур лоховским кайтом. Он рулится торможением и сбрасывает тягу снижением эффективности профиля.

Speed2 это сильно другой кайт. Другая форма, другой миксер, другая нагрузка на планку, профиль искажается меньше, больше работают "закрылки". Уши "агрессивнее" ведут себя из-за этого подворачиваются легче.
Если копировать Speed2, то копировать Speed2.

PS. Ну это так, чисто теория, я на них не катался Very Happy .

Хуже большого кайта в передоз может быть только маленький кайт в передоз.

[Обновления: Mon, 06 December 2010 18:27]

Известить модератора

Re: плагиатим Speed3 19м^2(проект 15) [сообщение #20788 является ответом на сообщение #20511] Mon, 06 December 2010 21:38 Переход к предыдущему сообщенияПереход к предыдущему сообщения
PACTA
Сообщений: 147
Зарегистрирован: April 2010
Дважды бывалый
вопрос таков, сколько метров ткани потребуется? приблизительно если 19м площадь помножить на 3 + запас гдето 60 я правильно понял?, не считая усиления и клапана

Известить модератора
