Re: КАЙТЫ ДЛЯ ВСЕХ!!!! [сообщение #29032 является ответом на сообщение #26423] Mon, 03 September 2012 12:11 Переход к предыдущему сообщенияПереход к следующему сообщения
Sensorin
Сообщений: 3
Зарегистрирован: September 2012
Географическое положение: Москва
Новичок 0.0

rasteslav писал(а) Чтв, 10 Ноябрь 2011 10:07
Для шьющих кайт MF-3_5m2 выкладываю обновлённый проект. Доработана строповка D ряда и ушей. Остальное без изменений.


Простите за неуместный вопрос, но куда привязывать ушные стропы?
Re: КАЙТЫ ДЛЯ ВСЕХ!!!! [сообщение #29033 является ответом на сообщение #29032] Mon, 03 September 2012 12:48 Переход к предыдущему сообщенияПереход к следующему сообщения
BALLOON   Sweden
Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...
Гуру кайтостроения

Sensorin писал(а) Пнд, 03 Сентябрь 2012 16:11
rasteslav писал(а) Чтв, 10 Ноябрь 2011 10:07
Для шьющих кайт MF-3_5m2 выкладываю обновлённый проект. Доработана строповка D ряда и ушей. Остальное без изменений.


Простите за неуместный вопрос, но куда привязывать ушные стропы?

На С-ряд, в точке крепления 3-го яруса и миксера.
Re: КАЙТЫ ДЛЯ ВСЕХ!!!! [сообщение #29035 является ответом на сообщение #29033] Mon, 03 September 2012 16:17 Переход к предыдущему сообщенияПереход к следующему сообщения
Sensorin
Сообщений: 3
Зарегистрирован: September 2012
Географическое положение: Москва
Новичок 0.0

BALLOON писал(а) Пнд, 03 Сентябрь 2012 13:48
Sensorin писал(а) Пнд, 03 Сентябрь 2012 16:11
rasteslav писал(а) Чтв, 10 Ноябрь 2011 10:07
Для шьющих кайт MF-3_5m2 выкладываю обновлённый проект. Доработана строповка D ряда и ушей. Остальное без изменений.


Простите за неуместный вопрос, но куда привязывать ушные стропы?

На С-ряд, в точке крепления 3-го яруса и миксера.


а миксер для этой модели обязателен?
Можно без него, если на ручках?
Re: КАЙТЫ ДЛЯ ВСЕХ!!!! [сообщение #29036 является ответом на сообщение #29035] Mon, 03 September 2012 19:58 Переход к предыдущему сообщенияПереход к следующему сообщения
BALLOON   Sweden
Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...
Гуру кайтостроения

Sensorin писал(а) Пнд, 03 Сентябрь 2012 20:17
BALLOON писал(а) Пнд, 03 Сентябрь 2012 13:48
Sensorin писал(а) Пнд, 03 Сентябрь 2012 16:11
rasteslav писал(а) Чтв, 10 Ноябрь 2011 10:07
Для шьющих кайт MF-3_5m2 выкладываю обновлённый проект. Доработана строповка D ряда и ушей. Остальное без изменений.


Простите за неуместный вопрос, но куда привязывать ушные стропы?

На С-ряд, в точке крепления 3-го яруса и миксера.


а миксер для этой модели обязателен?
Можно без него, если на ручках?

Уточни у автора проекта rasteslav-а.

Моё мнение делай миксер сразу!

Пробовал запускать и кататься на ручках с миксером и без, - разница в поведении и управлении кайта, на мой взгляд, большая!
А вот как я вырезаю детали: [сообщение #29040 является ответом на сообщение #4475] Tue, 04 September 2012 09:17 Переход к предыдущему сообщенияПереход к следующему сообщения
Sensorin
Сообщений: 3
Зарегистрирован: September 2012
Географическое положение: Москва
Новичок 0.0

Вот мой способо вырезания деталей! На режущем плоттере!
http://video.yandex.ru/users/vitastyle/collection/1/playlist /

[Обновления: Tue, 04 September 2012 10:24]

Известить модератора

Re: А вот как я вырезаю детали: [сообщение #29046 является ответом на сообщение #29040] Fri, 07 September 2012 19:29 Переход к предыдущему сообщенияПереход к следующему сообщения
Sancho   Russian Federation
Сообщений: 347
Зарегистрирован: February 2010
Географическое положение: г.Донецк
Гуру кайтостроения
Очень хорошо! Smile
Точки реперные ставьте 1 мм!!!
И чтоб не гонять плот. 2 раза на детали, сложите ткань в 2 слоя!!!! А после вырезки, аккуратно разъедените детали!)
Для экономии ткани, выкройки скомпонуйте так, чтоб друг от друга не далеко стояли!)))
Удачи!


"Летать и строить, строить и летать" С.П.Королев
Re: КАЙТЫ ДЛЯ ВСЕХ!!!! [сообщение #29129 является ответом на сообщение #22025] Tue, 18 September 2012 10:33 Переход к предыдущему сообщенияПереход к следующему сообщения
rasteslav
Сообщений: 529
Зарегистрирован: January 2010
Географическое положение: г.Балашов (Сар...
Гуру кайтостроения

В преддверие нового зимнего сезона начало поступать много писем в личку с вопросами по проекту MF-3_10m2.

index.php/fa/11412/0/

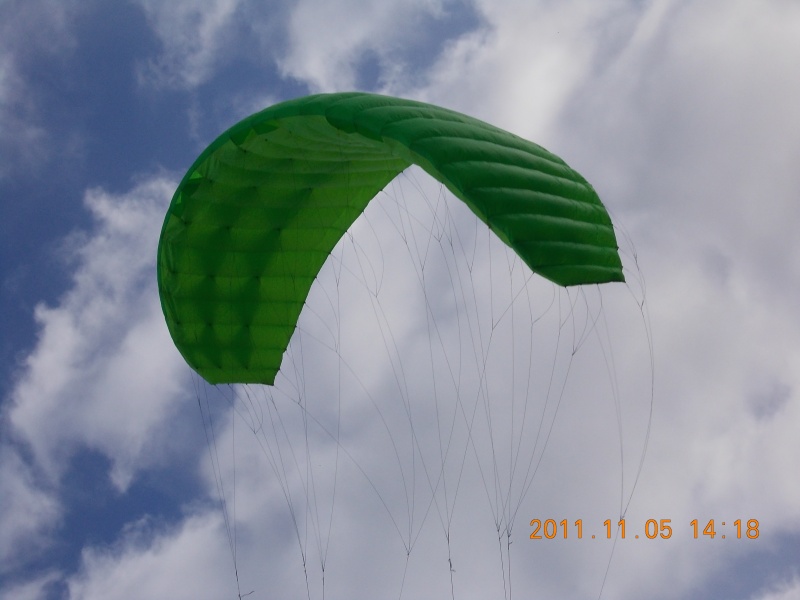

Потестировав кайт в прошлом сезоне и выслушав мнения видавших и опробовавших этот кайт, форумчан и не только, решил выложить этот проект с небольшими изменениями в этой теме.
Изменения следующие:
1.А ряд перенесён с 7% на 8%.
2.Немного изменена "пузатость" профиля, получилось нечто среднее между MF-3_5m2 и MF-3_10m2 первой версии.
3.Открыты воздухозаборники начиная с 4 секции.
Все эти изменения считаю необходимыми для этого кайта.

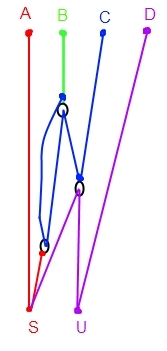

Были опробованы разные виды миксеров, самый оптимальный оказался 3-х блочковый(схема 6-2-1, собственно на эту схему и рассчитывался)

index.php/fa/11413/0/
A,B,C,D- ряды подкуполки кайта, S-силовая стропа, U-стропа управления.

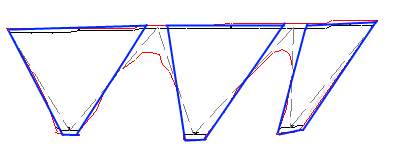

Значительно съэкономить ткань на Д-рибах можно по такой схеме

index.php/fa/11416/0/
(обведено синим) не забывая как следует маркировать.

На подкупольные стропы использовать только дайнему или её аналог, никакие шнуры от жалюзи на этот тип строповки не пойдут.

Новичкам перед началом изготовления кайта советую прочесть эти темы:
http://www.kiting.org.ua/forum/index.php/t/820/
http://www.kiting.org.ua/forum/index.php/t/681/
http://www.kiting.org.ua/forum/index.php/t/730/
http://www.kiting.org.ua/forum/index.php/t/687/
ответы на 90% вопросов тут уже есть.

А так же не забываем про навигацию по форуму
http://www.kiting.org.ua/forum/index.php/t/845/
и поиск, дабы не создавать повторяющиеся темы и лишние хлопоты для администрации форума.

Вопросы и обсуждения данного проекта прошу писать в тему
http://www.kiting.org.ua/forum/index.php/t/820/
если долго не отвечаю пишите в личку.

Удачного шитья и хороших вам каталок!
  • Вложение: DSCN0323_800x600.jpg
    (Размер: 152.47KB, Загружено 3815 раз)
  • Вложение: Mikser_3-x.jpg
    (Размер: 26.56KB, Загружено 3844 раза)
  • Вложение: MF-3_v.1.1_10m2.rar
    (Размер: 9.58KB, Загружено 466 раз)
  • Вложение: Дрибы.jpg
    (Размер: 8.63KB, Загружено 3759 раз)

[Обновления: Tue, 18 September 2012 10:40]

Известить модератора

Re: КАЙТЫ ДЛЯ ВСЕХ!!!! [сообщение #29346 является ответом на сообщение #4475] Mon, 19 November 2012 15:58 Переход к предыдущему сообщенияПереход к следующему сообщения
BALLOON   Sweden
Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...
Гуру кайтостроения

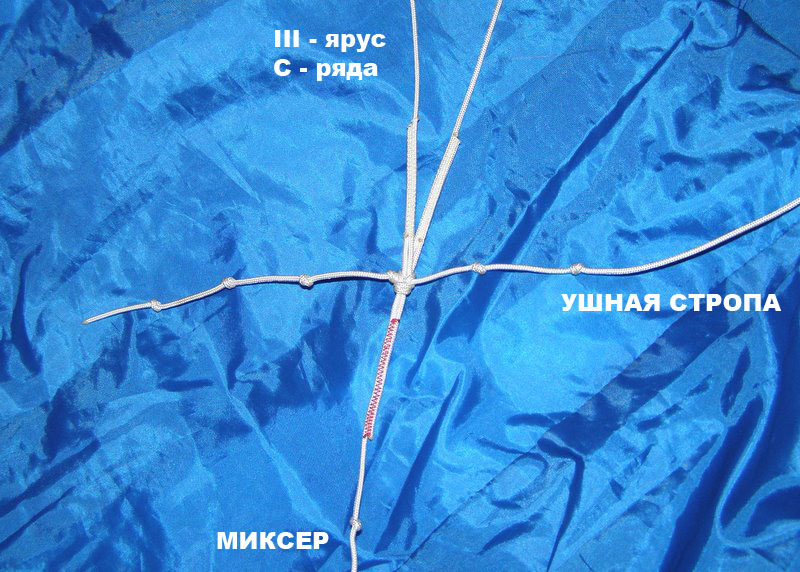

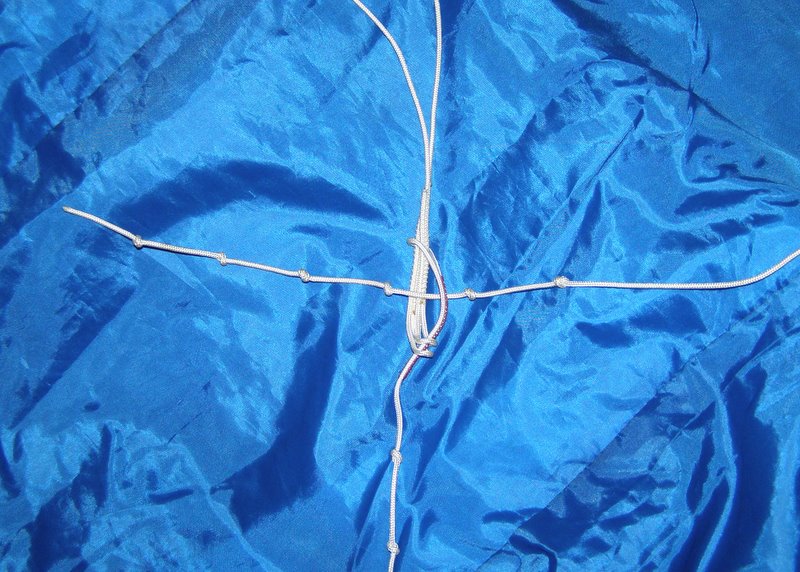

Так как часто спрашивают, выкладываю пару фото крепления ушной стропы на кайте MF-3_5m.

index.php/fa/11468/0/

index.php/fa/11469/0/
  • Вложение: PB1900823.jpg
    (Размер: 158.60KB, Загружено 2420 раз)
  • Вложение: PB190081.JPG
    (Размер: 125.72KB, Загружено 2518 раз)
Re: КАЙТЫ ДЛЯ ВСЕХ!!!! [сообщение #29679 является ответом на сообщение #4475] Sun, 30 December 2012 21:29 Переход к предыдущему сообщенияПереход к следующему сообщения
aglider   Russian Federation
Сообщений: 6
Зарегистрирован: December 2008
Географическое положение: msk
Новичок
Всем привет! Заранее пардоньте, если не в ту ветку пишу. Дело в том, что в 2009 году шил проект MF2-5м, новозникли проблемы со строповкой на планку - то ли нашел не верную карту, то ли руки кривые. В общем, кайт в небе выглядел, как сморщенная на шампуре сосиска Smile
Если кто располагает реальной картой, вышлите плз на aglider@me.com
У меня была схема миксер с 1 блоком (2 блока на кайт).
Re: КАЙТЫ ДЛЯ ВСЕХ!!!! [сообщение #29709 является ответом на сообщение #4475] Thu, 03 January 2013 19:46 Переход к предыдущему сообщенияПереход к следующему сообщения
BALLOON   France
Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...
Гуру кайтостроения

Цитата:
Дело в том, что в 2009 году шил проект MF2-5м, новозникли проблемы со строповкой на планку - то ли нашел не верную карту, то ли руки кривые. В общем, кайт в небе выглядел, как сморщенная на шампуре сосиска

Давай фото, видео запусков своего кайта. Тогда будит понятно в чём дело.
Вообще.., сперва хорошо бы было опробовать и настроить на ручках.
А потом уже на планку пересаживать.
Без опыта настройки, так будит проще и быстрее. Smile

p.s. Ручки не трудно сделать и самому. Шнуры на ручках, что с узелками (0,5м на силовые, 1м на рулевые) и узелки на расстоянии 5...10см.
Цепляешь на крайние узелки и пробуешь запускать.
Если сразу не полетит, пробуй сдвигать рулевые (клевантные) стропы, по узелкам, ближе к ручкам, и снова пробуй. И так пока нормально не полетит. Smile
Re: КАЙТЫ ДЛЯ ВСЕХ!!!! [сообщение #29726 является ответом на сообщение #29709] Sat, 05 January 2013 00:38 Переход к предыдущему сообщенияПереход к следующему сообщения
aglider   Russian Federation
Сообщений: 6
Зарегистрирован: December 2008
Географическое положение: msk
Новичок
BALLOON писал(а) Чтв, 03 Январь 2013 23:46
Цитата:
Дело в том, что в 2009 году шил проект MF2-5м, новозникли проблемы со строповкой на планку - то ли нашел не верную карту, то ли руки кривые. В общем, кайт в небе выглядел, как сморщенная на шампуре сосиска

Давай фото, видео запусков своего кайта. Тогда будит понятно в чём дело.
Вообще.., сперва хорошо бы было опробовать и настроить на ручках.
А потом уже на планку пересаживать.
Без опыта настройки, так будит проще и быстрее. Smile

p.s. Ручки не трудно сделать и самому. Шнуры на ручках, что с узелками (0,5м на силовые, 1м на рулевые) и узелки на расстоянии 5...10см.
Цепляешь на крайние узелки и пробуешь запускать.
Если сразу не полетит, пробуй сдвигать рулевые (клевантные) стропы, по узелкам, ближе к ручкам, и снова пробуй. И так пока нормально не полетит. Smile


Друже, искренне признателен за желание помочь! Фото какие-то нашел, но дело в том, что все стропы давно сняты и пущены в другие проекты, а фойл пылится в кладовке. Мне бы верняковую схему на планочку с депом, чтобы второй раз уже точно получилось ))))
Все, что есть (фотки и стропную, по которой делал), вложил в пост, а раскладку стропной в экселе: сюда

зы. на ручки - не вариант, только бар.
  • Вложение: 1.jpg
    (Размер: 160.26KB, Загружено 778 раз)
  • Вложение: 2.jpg
    (Размер: 191.12KB, Загружено 655 раз)
  • Вложение: миксер.JPG
    (Размер: 107.94KB, Загружено 719 раз)
  • Вложение: image001.jpg
    (Размер: 104.68KB, Загружено 675 раз)
  • Вложение: Блок.JPG
    (Размер: 27.86KB, Загружено 648 раз)
Re: КАЙТЫ ДЛЯ ВСЕХ!!!! [сообщение #29728 является ответом на сообщение #4475] Sat, 05 January 2013 13:51 Переход к предыдущему сообщенияПереход к следующему сообщения
BALLOON   Sweden
Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...
Гуру кайтостроения

Цитата:
но дело в том, что все стропы давно сняты и пущены в другие проекты

Тогда делать стропную заново.
Цитата:
Мне бы верняковую схему на планочку с депом, чтобы второй раз уже точно получилось

Схем миксеров и планок, тут хватает. Выбирай на вкус. Smile
Цитата:
зы. на ручки - не вариант, только бар.

Если у тебя есть и другие кайты, под другие ветра, а этот ты хочешь сделать по сильную штормовую погоду, то согласен, лучше сажать на планку.
Но если это у тебя единственный кайт и ты хочешь кататься, то вариант с ручками не стоит исключать.
В средние ветра, на 5-ке с планкой, далеко не уедешь. А на ручках можно будит погонять.

p.s. Я сам гоняю на 5-ке. Если ветер крепкий, то, можно и на планке погонять. А если ветра не хватает, то, пересаживаю на ручки.
В слабый ветер 5-ка на планке это неоправданные понты! Smile
Когда стоит вопрос кататься или смотреть как другие катаются лучше пересадить на ручки. Smile
Re: КАЙТЫ ДЛЯ ВСЕХ!!!! [сообщение #29732 является ответом на сообщение #29728] Sun, 06 January 2013 20:57 Переход к предыдущему сообщенияПереход к следующему сообщения
aglider   Russian Federation
Сообщений: 6
Зарегистрирован: December 2008
Географическое положение: msk
Новичок
BALLOON писал(а) Сбт, 05 Январь 2013 17:51

Тогда делать стропную заново.

Вот и я о чем, только сначала нужно понять, та карта, что у меня (приложена в пред посте) правильная и это я что-то натупил, или это косячная карта? У кого есть - зашлите, плз.
Re: КАЙТЫ ДЛЯ ВСЕХ!!!! [сообщение #29733 является ответом на сообщение #29732] Sun, 06 January 2013 22:14 Переход к предыдущему сообщенияПереход к следующему сообщения
BALLOON   France
Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...
Гуру кайтостроения

aglider писал(а) Пнд, 07 Январь 2013 00:57
BALLOON писал(а) Сбт, 05 Январь 2013 17:51

Тогда делать стропную заново.

Вот и я о чем, только сначала нужно понять, та карта, что у меня (приложена в пред посте) правильная и это я что-то натупил, или это косячная карта? У кого есть - зашлите, плз.

Погоди, ты говорил, что шил кайт MF2-5м. Значит это проект Шуры или модификация Картуза.
Эти проект есть на форуме.
Тебе только остаётся уточнить, какой именно у тебя MF2-5м, найти на форуме соответствующий проект и распечатать из него схему (длины строп) подкупольной растроповки.
Вот и всё! Smile
Re: КАЙТЫ ДЛЯ ВСЕХ!!!! [сообщение #29734 является ответом на сообщение #29733] Sun, 06 January 2013 22:30 Переход к предыдущему сообщенияПереход к следующему сообщения
aglider   Russian Federation
Сообщений: 6
Зарегистрирован: December 2008
Географическое положение: msk
Новичок
Буду признателен за ссылку или за наводку, поиском не находит.
Re: КАЙТЫ ДЛЯ ВСЕХ!!!! [сообщение #29735 является ответом на сообщение #29734] Sun, 06 January 2013 22:49 Переход к предыдущему сообщенияПереход к следующему сообщения
BALLOON   France
Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...
Гуру кайтостроения

aglider писал(а) Пнд, 07 Январь 2013 02:30
Буду признателен за ссылку или за наводку, поиском не находит.

Ссылку, наводку на что...?! Smile
Сперва, вспоминай, по какому, чьему проекту ты шил!? Smile
Re: КАЙТЫ ДЛЯ ВСЕХ!!!! [сообщение #29792 является ответом на сообщение #29735] Sat, 12 January 2013 18:41 Переход к предыдущему сообщенияПереход к следующему сообщения
aglider   Russian Federation
Сообщений: 6
Зарегистрирован: December 2008
Географическое положение: msk
Новичок
Шурин был проект, а Картуз вроде мне давал строповку и миксер на бар, но вспомнить точно уже не могу Smile Ткните в какие есть, я сравню с тем, что есть у меня.
Re: КАЙТЫ ДЛЯ ВСЕХ!!!! [сообщение #29797 является ответом на сообщение #29792] Sun, 13 January 2013 05:33 Переход к предыдущему сообщенияПереход к следующему сообщения
BALLOON   France
Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...
Гуру кайтостроения

aglider писал(а) Сбт, 12 Январь 2013 22:41
Шурин был проект, а Картуз вроде мне давал строповку и миксер на бар, но вспомнить точно уже не могу Smile Ткните в какие есть, я сравню с тем, что есть у меня.

Смотри в этих темах:

http://www.kiting.org.ua/forum/index.php/mv/msg/681/0/20/

http://www.kiting.org.ua/forum/index.php/mv/msg/820/0/0/
Re: КАЙТЫ ДЛЯ ВСЕХ!!!! [сообщение #29798 является ответом на сообщение #29797] Sun, 13 January 2013 11:53 Переход к предыдущему сообщенияПереход к следующему сообщения
aglider   Russian Federation
Сообщений: 6
Зарегистрирован: December 2008
Географическое положение: msk
Новичок
BALOON, спасибо за помощь! Попробую разобраться.
Re: КАЙТЫ ДЛЯ ВСЕХ!!!! [сообщение #30450 является ответом на сообщение #4475] Wed, 22 May 2013 09:14 Переход к предыдущему сообщенияПереход к предыдущему сообщения
Blanco
Сообщений: 1
Зарегистрирован: May 2013
Новичок 0.0
Доброго времени суток! Нужна ваша помощь... Собираюсь шить свой первый кайт (для слабого ветра). Посоветуйте что выбрать, или подскажите где косяки. Буду премного благодарен Smile
  • Вложение: Gibrid 13,5(1).sle
    (Размер: 6.07KB, Загружено 603 раза)
  • Вложение: Gibrid 13,5(2).sle
    (Размер: 6.07KB, Загружено 548 раз)
Предыдущая тема: МАТЕРИАЛЫ ДЛЯ КАЙТОВ И ПАРАПЛАНОВ,ПАРАШЮТОВ
Следующая тема: ПИЛОТАЖКИ
Переход к форуму:



Текущее время: Fri Mar 29 12:10:20 EET 2024
