Где взять статью "Шьем кайт гамма" [сообщение #3658] Tue, 03 October 2006 12:39 Переход к следующему сообщения
sernv   Russian Federation
Сообщений: 2
Зарегистрирован: October 2006
Новичок 0.0
Человеки, помогите!
Не могу найти статью "Шьем кайт гамма".
Многие на нее ссылаются, и главное то сайта на котороом она выложена нет. Обидно, да может у кого есть сохраненая. Швыйрете на мыло - sershnv@yandex.ru
Заранее благодарен
Re: Где взять статью "Шьем кайт гамма" [сообщение #3660 является ответом на сообщение #3658] Tue, 03 October 2006 22:54 Переход к предыдущему сообщенияПереход к следующему сообщения
ТИМА   Russian Federation
Сообщений: 574
Зарегистрирован: May 2006
Географическое положение: Калуга
Гуру кайтостроения

Есть такая прикольная штука, как АРХИВ ИНЕТА! Smile
http://web.archive.org/

Вот, оригинальная статья с этого сайта:
http://web.archive.org/web/*/http://foildesign.by.ru/gamma/g amma2m.htm
иногда картинки не грузятся! :,(
Но если ссылку поисковик не находит, то с вероятностью в 90% она есть в АРХИВЕ!
Re: Где взять статью "Шьем кайт гамма" [сообщение #3661 является ответом на сообщение #3660] Tue, 03 October 2006 23:10 Переход к предыдущему сообщенияПереход к следующему сообщения
ТИМА   Russian Federation
Сообщений: 574
Зарегистрирован: May 2006
Географическое положение: Калуга
Гуру кайтостроения

Вот еще одна статейка по пошиву парафойла, правда на английском, но разобраться можно!
http://bozon.lunarpages.com/kites/kitejunkie/kitejunkie.html
Re: Где взять статью "Шьем кайт гамма" [сообщение #3663 является ответом на сообщение #3660] Wed, 04 October 2006 09:20 Переход к предыдущему сообщенияПереход к следующему сообщения
sernv   Russian Federation
Сообщений: 2
Зарегистрирован: October 2006
Новичок 0.0
Спасибо, за информацию, жаль что фоток нету.
Я так и не могу понять зачем показаны в Фойлмайкерепуктирные линии от точек крепления строп. В общем буду пытаться разбираться
Re: Где взять статью "Шьем кайт гамма" [сообщение #3664 является ответом на сообщение #3663] Wed, 04 October 2006 10:53 Переход к предыдущему сообщенияПереход к следующему сообщения
asusanin   Russian Federation
Сообщений: 96
Зарегистрирован: May 2005
Географическое положение: Масква
Бывалый+

Насколько я помню, по пунктирным линиям некоторые люди прошивают ленту, которая усиливает нервюру, и не дает ткани нервюры вытягиваться. Нужно ли это нужно делать - не знаю. Smile
Re: Где взять статью "Шьем кайт гамма" [сообщение #3665 является ответом на сообщение #3664] Thu, 05 October 2006 06:21 Переход к предыдущему сообщенияПереход к следующему сообщения
ТИМА   Russian Federation
Сообщений: 574
Зарегистрирован: May 2006
Географическое положение: Калуга
Гуру кайтостроения

Еще одно руководство по пошива парафойла:
http://home.hetnet.nl/~sieger001/freaks.nl/speed_e/bouwb.pdf
Профили [сообщение #3666 является ответом на сообщение #3665] Thu, 05 October 2006 22:01 Переход к предыдущему сообщенияПереход к следующему сообщения
ТИМА   Russian Federation
Сообщений: 574
Зарегистрирован: May 2006
Географическое положение: Калуга
Гуру кайтостроения

Если кого интересуют профили то здесь: http://naca.central.cranfield.ac.uk/report.php?NID=179
можно найти библиотека профилей с результатами продувок.
Картинки к статье "Шьем кайт гамма" [сообщение #5407 является ответом на сообщение #3666] Sat, 31 March 2007 11:33 Переход к предыдущему сообщенияПереход к следующему сообщения
ТИМА   Russian Federation
Сообщений: 574
Зарегистрирован: May 2006
Географическое положение: Калуга
Гуру кайтостроения

index.php/fa/1615/0/index.php/fa/1616/0/index.php/fa/1617/0/index.php/fa/1618/0/index.php/fa/1619/0/index.php/fa/1620/0/index.php/fa/1621/0/index.php/fa/1641/0/index.php/fa/1642/0/
  • Вложение: 1.jpg
    (Размер: 32.51KB, Загружено 11054 раза)
  • Вложение: 2.jpg
    (Размер: 104.35KB, Загружено 10932 раза)
  • Вложение: 3.jpg
    (Размер: 52.60KB, Загружено 10859 раз)
  • Вложение: 4.jpg
    (Размер: 87.99KB, Загружено 12403 раза)
  • Вложение: 5.jpg
    (Размер: 17.41KB, Загружено 10697 раз)
  • Вложение: 6.jpg
    (Размер: 18.81KB, Загружено 10658 раз)
  • Вложение: 7.jpg
    (Размер: 31.92KB, Загружено 10516 раз)
  • Вложение: 8.jpg
    (Размер: 6.82KB, Загружено 10500 раз)
  • Вложение: 9.jpg
    (Размер: 20.93KB, Загружено 10454 раза)

[Обновления: Mon, 02 April 2007 18:47]

Известить модератора

Картинки к статье "Шьем кайт гамма" [сообщение #5408 является ответом на сообщение #5407] Sat, 31 March 2007 11:36 Переход к предыдущему сообщенияПереход к следующему сообщения
ТИМА   Russian Federation
Сообщений: 574
Зарегистрирован: May 2006
Географическое положение: Калуга
Гуру кайтостроения

index.php/fa/1643/0/index.php/fa/1644/0/index.php/fa/1645/0/index.php/fa/1646/0/index.php/fa/1647/0/index.php/fa/1648/0/index.php/fa/1649/0/index.php/fa/1650/0/index.php/fa/1651/0/
  • Вложение: 13.jpg
    (Размер: 36.87KB, Загружено 10609 раз)
  • Вложение: 11.jpg
    (Размер: 5.14KB, Загружено 10435 раз)
  • Вложение: 12.jpg
    (Размер: 4.12KB, Загружено 10382 раза)
  • Вложение: 10.jpg
    (Размер: 39.40KB, Загружено 10471 раз)
  • Вложение: 14.jpg
    (Размер: 13.04KB, Загружено 10405 раз)
  • Вложение: 15.jpg
    (Размер: 14.79KB, Загружено 10606 раз)
  • Вложение: 16.jpg
    (Размер: 46.87KB, Загружено 10835 раз)
  • Вложение: 17.jpg
    (Размер: 194.97KB, Загружено 10555 раз)
  • Вложение: 18.jpg
    (Размер: 155.83KB, Загружено 10407 раз)

[Обновления: Mon, 02 April 2007 18:52]

Известить модератора

Re: Картинки к статье "Шьем кайт гамма" [сообщение #5409 является ответом на сообщение #5408] Sat, 31 March 2007 11:36 Переход к предыдущему сообщенияПереход к следующему сообщения
ТИМА   Russian Federation
Сообщений: 574
Зарегистрирован: May 2006
Географическое положение: Калуга
Гуру кайтостроения

Имена файлов в порядке следования в тексте статьи..
Re: Картинки к статье "Шьем кайт гамма" [сообщение #5413 является ответом на сообщение #5409] Sat, 31 March 2007 14:48 Переход к предыдущему сообщенияПереход к следующему сообщения
nion   Russian Federation
Сообщений: 535
Зарегистрирован: November 2006
Географическое положение: Краснодар
Гуру кайтостроения

ТИМА писал(а) Сбт, 31 Марта 2007 11:36

Имена файлов в порядке следования в тексте статьи..


нехватает 2-х картинок, ты выложил 16 а там 18

http://nion17.fatal.ru/progi/gamma.htm


Благодаря кризису я снова на ногах, банк забрал машину....хорошо что на работу ездить не надо, сократили.

[Обновления: Sat, 31 March 2007 15:04]

Известить модератора

Re: Картинки к статье "Шьем кайт гамма" [сообщение #5433 является ответом на сообщение #5409] Mon, 02 April 2007 10:11 Переход к предыдущему сообщенияПереход к следующему сообщения
master_70   Satellite Provider
Сообщений: 481
Зарегистрирован: January 2007
Географическое положение: Kirov
Гуру кайтостроения

Класс , Вопросов сразу почти не осталось
ТИМА тебе респект!!!!!!!

Ветра ВСЕМ!


Кайт клуб "Za Vetrom" Киров
Доски на заказ.
Re: Картинки к статье "Шьем кайт гамма" [сообщение #5445 является ответом на сообщение #5413] Mon, 02 April 2007 18:53 Переход к предыдущему сообщенияПереход к следующему сообщения
ТИМА   Russian Federation
Сообщений: 574
Зарегистрирован: May 2006
Географическое положение: Калуга
Гуру кайтостроения

Недостающие картинки вставил, сообщения создал заново.
Статья "Шьем кайт Гамма" [часть 1] [сообщение #12511 является ответом на сообщение #5445] Sat, 11 April 2009 11:19 Переход к предыдущему сообщенияПереход к следующему сообщения
ТИМА   Russian Federation
Сообщений: 574
Зарегистрирован: May 2006
Географическое положение: Калуга
Гуру кайтостроения

На форуме постоянно задается вопрос: "ГДЕ ВЗЯТЬ ЭТУ СТАТЬЮ" - теперь она лежит здесь!


Шьем кайты GammaIridium 2m, GammaRadium 4m

Издание второе, пересмотренное

1. Оборудование и материалы.
Вам понадобится швейная машинка. Любая - из всего многообразия швов достаточно простой прямолинейной строчки. Единственное к ней требование - ножной, либо электрический привод, потому что вам понадобятся обе руки чтобы направлять ткань. Если вы впервые беретесь шить, не поленитесь сначала немного потренироваться и пообщаться с более опытными швеями.

Для печати лекал нужен принтер. Чем больше формат, тем меньше хлопот вам доставит изготовление лекал.

Бумага для лекал:
Вам потребуется около 100-150 листов формата А4 на двухметровый змей, 200-250 на четырехметровый, около 400 на восьмиметровый.

Подходящую ткань можно найти, побегав по магазинам. Смотрите в разделе курточных/плащевых тканей, ищите самую легкую и непродуваемую ткань. Мне попалась корейская курточная ткань (продавцы не знали название, но как потом выяснилось она называется таффета) ценой 55-65 рублей за п.м. (ширина 1.5m). Потом нашел получше, но подороже: таффета PU2000 - ткань ярких неоновых расцветок похоже каландрированная (одна сторона глянцевая и блестящая) - цена 75 р./п.м. На двухметровый кайт ушло примерно 6-7 п.м., на 4ех метровый 11-12. Ниток уйдет, соответственно 2-4 катушки обычного размера.

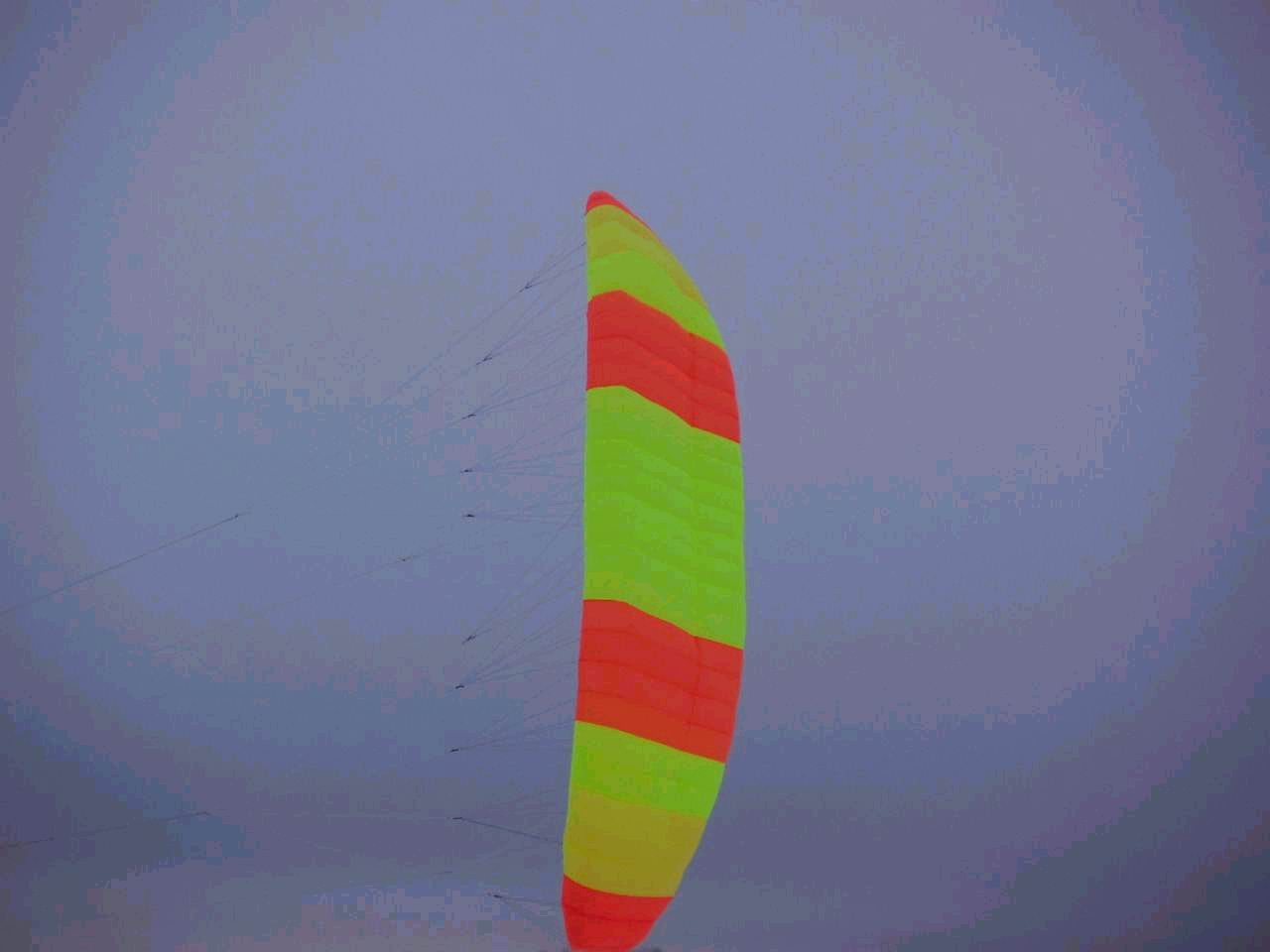

Гамма 8м. Таффета PU2000. В пасмурную погоду кайт аж светится.

http://www.kiting.org.ua/forum/index.php/fa/1615/

Конечно, такая ткань наверняка уступает по характеристикам используемой в фирменных кайтах. Зато ее легко достать, и она значительно дешевле. Даже если вы в дальнейшем планируете шить кайты из настоящей "кайтовой" ткани, первую самоделку лучше сделать из такой.

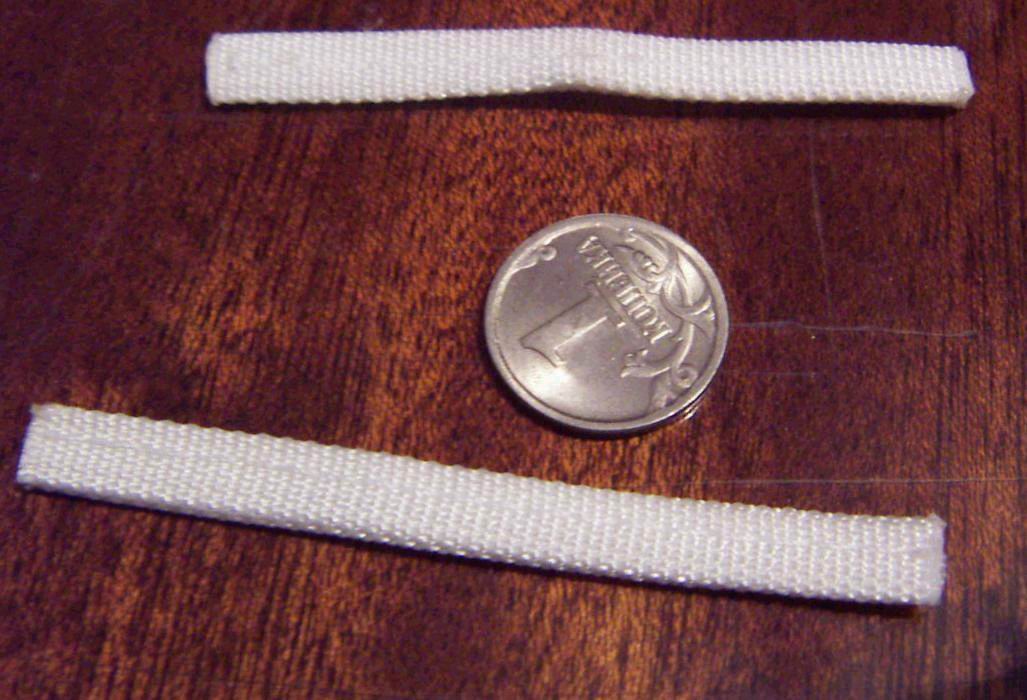

Лента для крепления строп. Я нашел ее на оптовке среди разного хозяйственного барахла. 2 руб/метр, грубая прочная лента из какого-то синтетического материала (капрон? полиамид?) шириной 1 см. В магазинах тканей либо дороже, либо хлипкие. Складываем ее пополам и прошиваем. На первых кайтах не складывал и петли были заметно крупнее.

http://www.kiting.org.ua/forum/index.php/fa/1616/

Самая дорогая деталь вашей самоделки - стропы. На сегодня мои эксперименты с самодельными стропами не принесли положительных результатов и потому стропы придется покупать. Если вам удастся найти подходящую замену, пишите. Вы окажете неоценимую услугу всем самодельщикам.

Требования к самодельным стропам:


    прочность 100-150 кг на разрыв
    небольшой диаметр
    гладкая поверхность - распутывать шершавые стропы - пытка
    малое растяжение под нагрузкой - из-за этого не подходит леска
    отсутствие склонности к скручиванию - витая нить не годится, только плетеный шнур.
    отсутствие ярко выраженной "памяти" - размотанная стропа должна лежать где ее бросили, а не держать форму катушки или мотовила на которое была намотана.



На сегодня (29.11.2003) покупка строп обойдется вам:
45 E - www.zmeeed.com
55 $ - www.kiting.ru
весьма веская причина поискать замену, не правда ли?

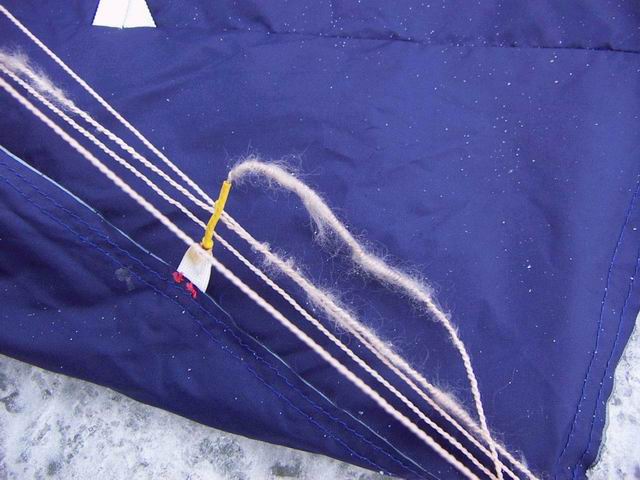

К купольным стропам требования менее жесткие. Для двухметрового змея я использовал полиамидную витую нить (куплена на базаре - 30 рублей за моток 300 метров) и два кусочка по 10 см кевларовой стропы. Вместо кевлара здесь можно попробовать плетеный шнур 4-6 мм купленный на том же базаре. Еще потребуется клей - БФ-2, БФ-6 или практически любой другой и не помешает термоусадочная трубка (продается в отделах радиодеталей), но можно обойтись и без нее.

Сейчас вместо полиамидной нити использую капроновую с какой-то пропиткой. Ее используют для изготовления сетей.
Цена таже, но в эксплуатации показала себя себя гораздо лучше. С полиамидной стало вот что:

http://www.kiting.org.ua/forum/index.php/fa/1617/

На ручки пойдут обрезки лыжных палок. Можно отдельно купить рукоятки к лыжным палкам и приделать их к дюралюминиевым трубкам подходящего диаметра. Длина ручки должна быть ~35-40 см.

2. Получение выкроек
Отправляемся на сайт http://www.foilmaker.co.uk/
Находим там и скачиваем программу foilmaker
Устанавливаем и запускаем
Эксплуатация кайтов Гамма показала, что гораздо лучше они себя ведут после небольшой модификации. А именно - можно закрыть 2-3 крайние секции, а остальные сделать через одну.

Глубоких знаний о проектировании кайтов вам все равно не понадобится. Выполняется эта операция достаточно просто. Запускаем программу, выбираем в меню File/Open, вспоминаем каталог куда поставили программу, заходим туда, в подкаталог Kites, Gamma и выбираем файл "2mGammaIridium.kte", или "4mGammaRadium.kte" (если вдруг в последующих версиях foilmaker'а эти файлы исчезнут - пишите, я их выложу у себя). И видим что-то подобное:

 http://www.kiting.org.ua/forum/index.php/fa/1618/


    Выбираем в главном меню программы пункт "Edit\Settings"

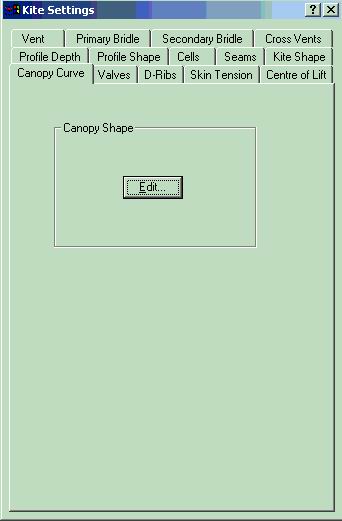

    Выбираем вкладку "Canopy Curve", жмем кнопку "Edit..."


 http://www.kiting.org.ua/forum/index.php/fa/1619/

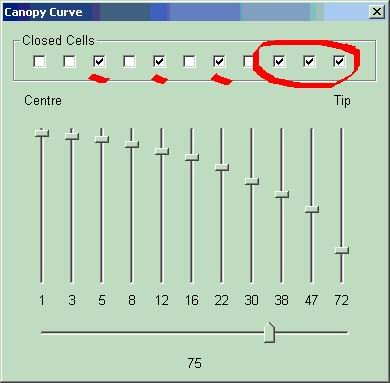

    Открывается окно "Canopy Curve", ставим крыжик в трех правых квадратиках - закрыть три секции на конце крыла. Остальные ставим через один. На 8ми метровом змее у меня получилось, что открыты две соседние центральные секции, на этом рисунке (для Гаммы 2м) получится 4 (две слевой половины крыла, две с правой). Альтернатива - поставить еще один крыжик и сделать в центре две соседние закрытые секции.


http://www.kiting.org.ua/forum/index.php/fa/1620/

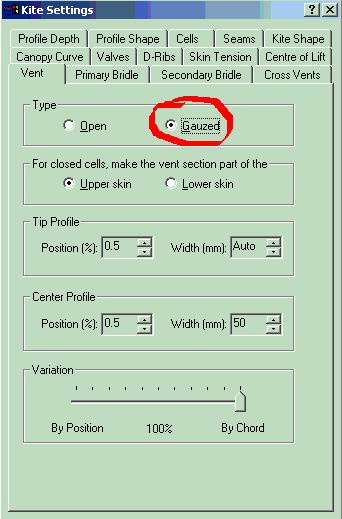

    Закрываем окно "Canopy Curve", выбираем вкладку "Vent"
    Ставим отметку в поле "Gauzed" - делать закрытые секции


http://www.kiting.org.ua/forum/index.php/fa/1621/



    Закрываем окно "Kite Settings"
    Выбираем одно из окон с профилем (не важно Centr, или Tip)
    File/Print - печатаем лекала
    Выбираем окно Plan View
    File/Print - печатаем таблицу длин купольных строп.
    Предварительно побалуйтесь с настройками принтера (File/Print Setup...), посмотрите что получается с помощью Print Preview и распечатайте пару страничек для проверки, не вылазит ли картинка за границы полей печати вашего принтера.
    Простая замена ориентации бумаги с книжной на альбомную может иногда уменьшить требуемое количество бумаги в полтора раза.
    Выбирая окно с профилем - щелкайте мышью по заголовку окна, иначе вы можете исказить профиль.


После распечатки лекал вам придется их аккуратно вырезать и склеить. Вырезать по линии припуска на швы (см. ниже - показана красным).Практика показала, что склеивать удобно скотчем для заклейки окон (он же - "малярный скотч"). Но конечно годится и обычный скотч, только работать с ним не так удобно.

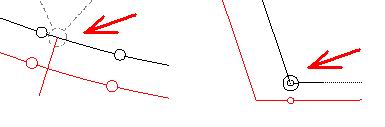

Места крепления строп (показаны стрелкой) - проткнуть шилом http://www.kiting.org.ua/forum/index.php/fa/1641/
Нервюры необходимо сразу надписывать - почему-то создатель программы об этом не подумал.

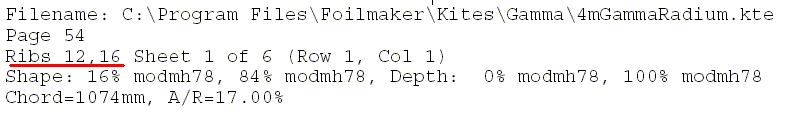

Переносим необходимую информацию (подчеркнуто красным) из надписи в левом верхнем углу распечатанного листа http://www.kiting.org.ua/forum/index.php/fa/1642/


Статья "Шьем кайт Гамма" [часть 2] [сообщение #12512 является ответом на сообщение #12511] Sat, 11 April 2009 11:20 Переход к предыдущему сообщенияПереход к следующему сообщения
ТИМА   Russian Federation
Сообщений: 574
Зарегистрирован: May 2006
Географическое положение: Калуга
Гуру кайтостроения


3. Кроим ткань.
Полученные лекала накладываем на ткань и обводим гелевой ручкой. Разные маркеры дают толстую линию, либо быстро заканчиваются - бумага впитывает их красящий состав как песок. Поэтому лучше всего подходит именно гелевая ручка, причем самая дешевая Smile - при письме она пачкается, а вот для разметки лекал подходит идеально. Более дорогая и качественная не будет выдавать чернила с той скоростью, с какой нужно.

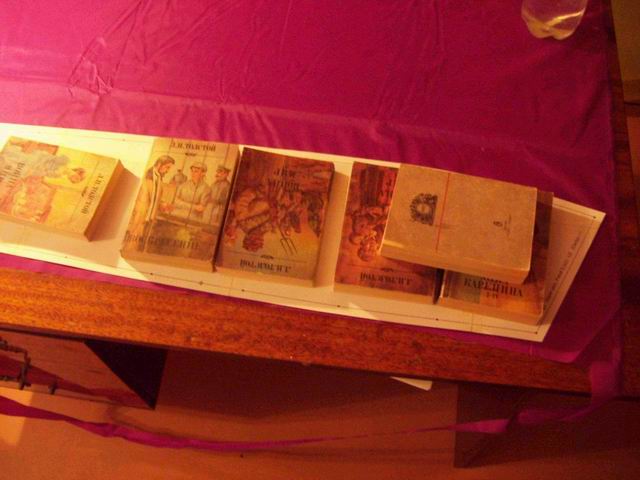

Естественно ткань нужно придавить по краям чем-нибудь тяжелым, если есть складки - прогладить утюгом через влажную марлю, вытереть сухой тряпкой (иначе лекала намокнут и покоробятся), разгладить, наложить лекала, придавить их - очень хорошо подходит "Война и мир" карманного издания Wink.

 http://www.kiting.org.ua/forum/index.php/fa/1643/
Отмечаем места крепления строп - через проколотые ранее дырочки; для нервюр обводим отверстия для перемещения воздуха.

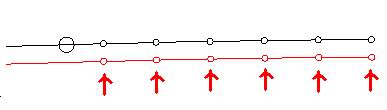

Теперь берем в руки паяльник и обводим. Продолжаем разметку - отмечаем точки по которым затем будем сопрягать отдельные части кайта (см. рис. ниже).

точки для постановки отметок показаны красными стрелками.
Возможно кому-то будет удобнее альтернативный вариант - проткнуть шилом дырки в черных кружочках и ставить отметки для совмещения через них.
http://www.kiting.org.ua/forum/index.php/fa/1644/

Снимаем лекало и наклеиваем бирку из того же малярного скотча - обычный тут точно не пойдет, и подписываем ее:
http://www.kiting.org.ua/forum/index.php/fa/1645/

Надпись на бирке дублирует картинку с лекала и поможет вам не запутаться, когда вся комната будет завалена раскроенной тканью. Кроме номера, тут указывается верх(upper) это, или низ (lower), с какой стороны находится центр (Centre), с какой край кайта (Tip), где передняя кромка (LE), а где задняя (TE). Кроме того, поскольку кайт симметричный относительно центра, то лекала распечатаны только на половину кайта, и каждый элемент (кроме центральной нервюры - она идет в одном экземпляре) необходимо сделать в двойном количестве (второй экземпляр - в зеркальном отражении, т.е. при разметке ткани лекало нужно перевернуть рисунком вниз). И соответственно необходимо пометить вторые экземпляры.

4. Шьем.
Предварительно заготавливаем петельки для строп. По количеству точек крепления строп нарезаем ленту шириной 0.5-1 см (меньше петелька - меньшее сопротивление она создает) на кусочки по 4-5 см. Края оплавляем (кстати, используемая мною ткань такого не требует, но вам возможно придется сделать это).
На передней кромке (LE) всех деталей Upper и Lower skin для открытых секций, подгибаем припуск на шов и прострачиваем. Для закрытых секций припуск подгибается только с одной стороны (Upper или Lower), а припуск второй стороны накладывается поверх.
И приступаем к брюшку кайта.
4.1 Шьем низ.

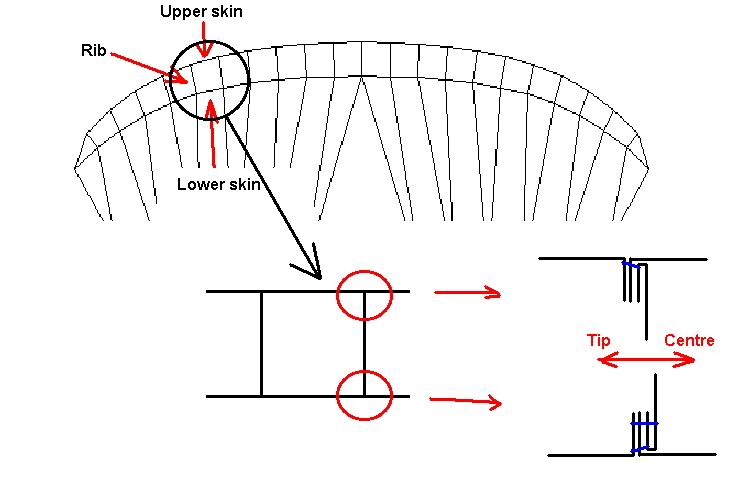

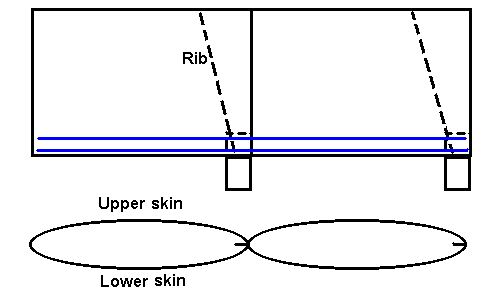

Как показано на рисунке способ соединения нижнией части с нервюрами и верхней отличается.

http://www.kiting.org.ua/forum/index.php/fa/1646/

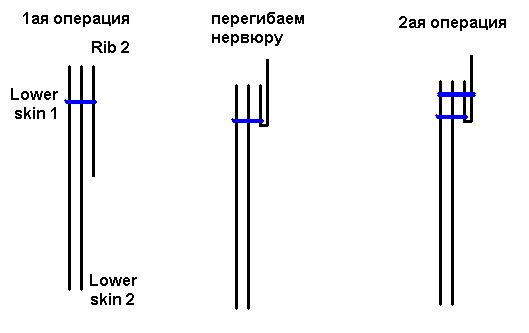

Подробнее о том как сшивается низ см. рис.
http://www.kiting.org.ua/forum/index.php/fa/1647/

Берем деталь Lower skin 1, совмещаем отметки и сметываем с Lower skin 2. Вставляем и приметываем петельки (на рис. не показаны)

Внимание! Кроме петелек последнего ряда, которые крепятся на задней кромке. Они пришиваются позже.

Затем объединенную деталь Lower skin 1+2 сметываем с Rib 2. Для сметывания пользуюсь двухсторонним скотчем (ранее использовал булавки). Прострачиваем. Перегибаем нервюру, прострачиваем еще раз.
Затем Lower skin 3 сметываем с Lower skin 2 и т.д. до победного конца.

4.2 Добавляем верх.
Аналогично. Только начинаем обязательно от центра к краям и прострачиваем только один раз

Если при прострачивании строчка пошла не туда и пришлось распарывать - замажьте отверстия в ткани клеем. Они хоть и маленькие, но если подуть, то хорошо чувствуется как проходит воздух.

4.3 Задняя кромка .
Подравниваем заднюю кромку ножницами, приметываем последний ряд петелек под стропы, сметываем и прострачиваем (показано синим) всю заднюю заднюю кромку


http://www.kiting.org.ua/forum/index.php/fa/1648/

5. Вяжем стропы

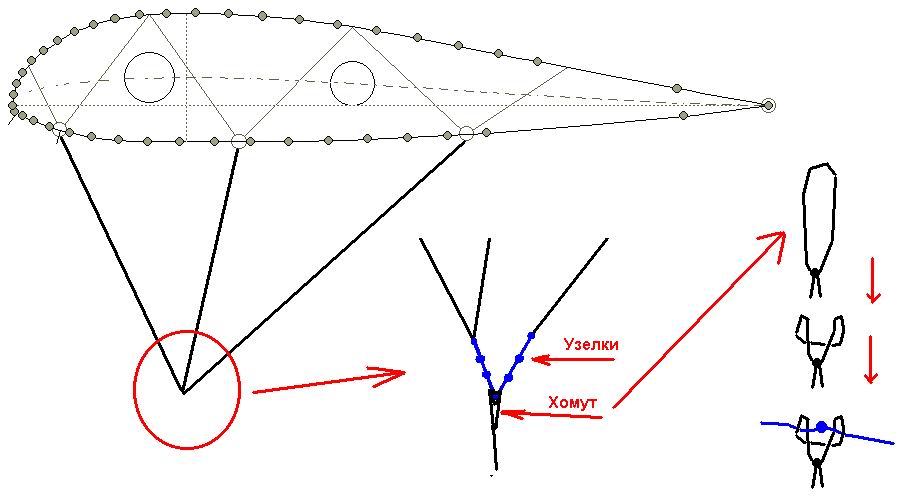

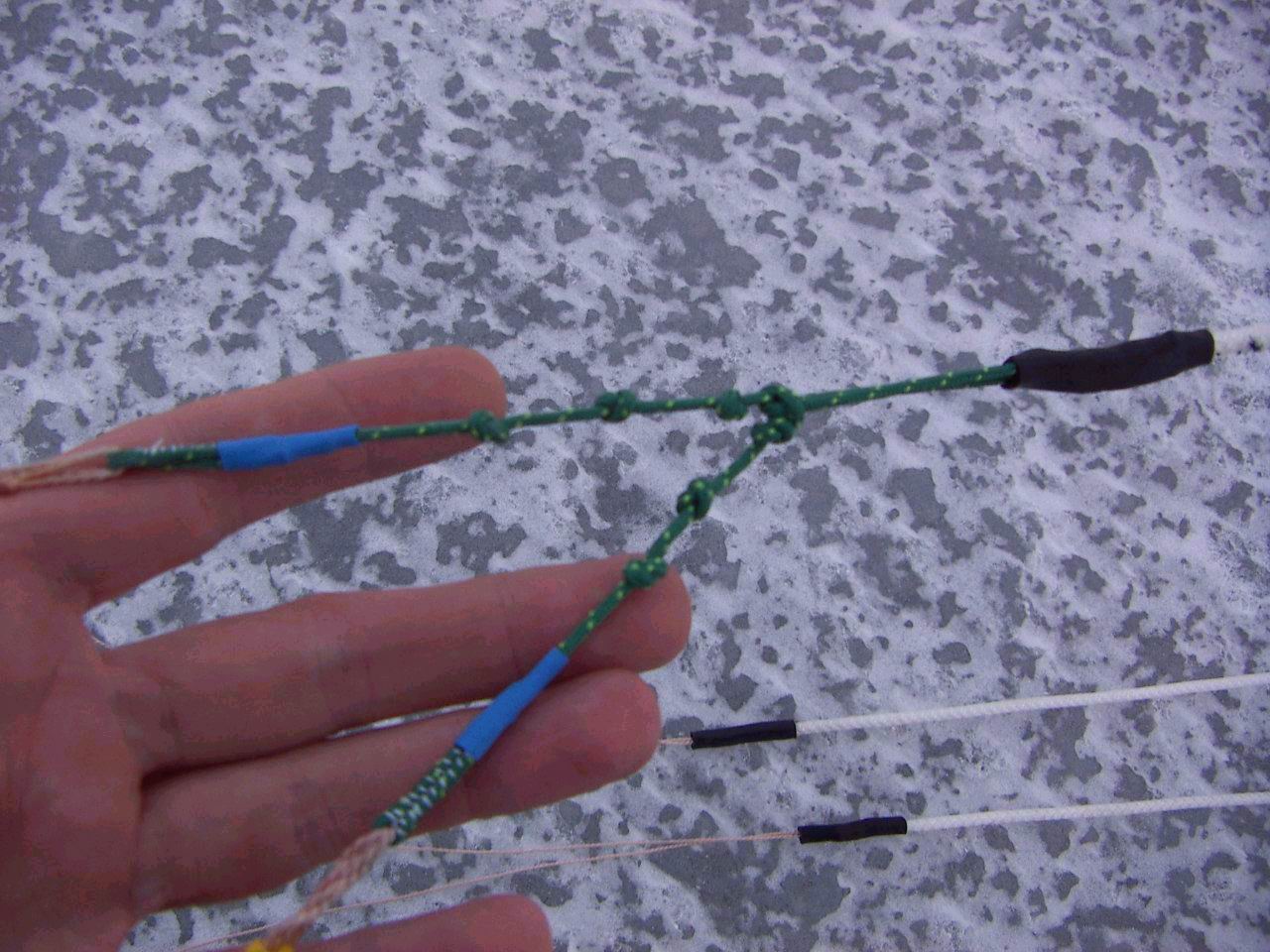

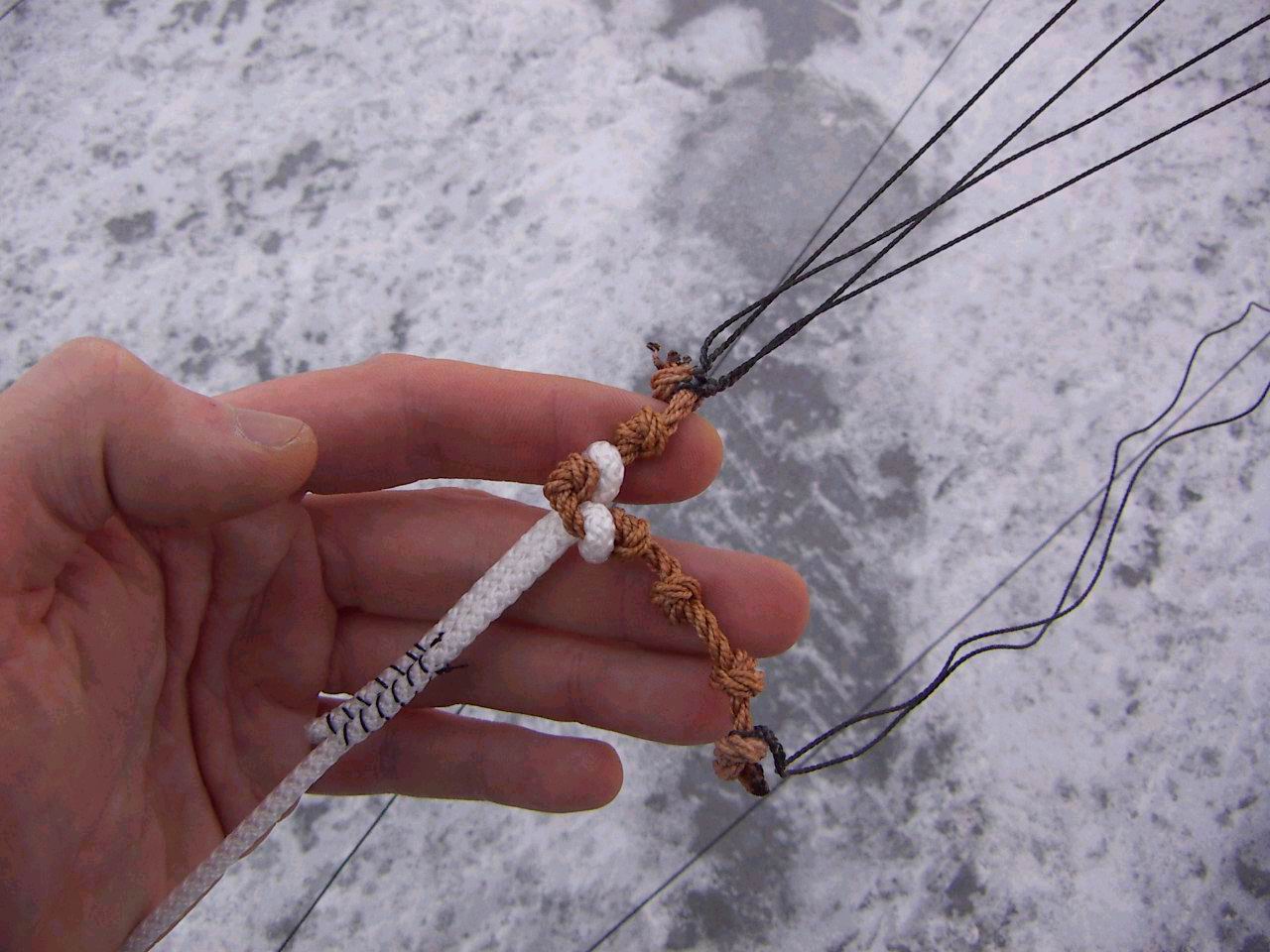

Здесь отмечу как делается регулируемый угол атаки (подсмотрено на кайтах Дюны). Перемещая хомут по узелкам можно за минуту изменить угол атаки. Именно это место испытывает максимальные нагрузки и полиамидная нить быстро перетерирается. Поэтому здесь используем более прочные материалы. Все остальные места соединения строп пропитываем клеем, оставшиеся у узелков хвостики нити обрезаем (когда высохнет клей), или прячем в термоусадочные трубки.

 http://www.kiting.org.ua/forum/index.php/fa/1649/

http://www.kiting.org.ua/forum/index.php/fa/1650/

http://www.kiting.org.ua/forum/index.php/fa/1651/


Ну вот собственно и все.
Все замечания, пожелания, вопросы в форум, либо мылом shurikkiter@bk.ru

Re: Где взять статью "Шьем кайт гамма" [сообщение #39381 является ответом на сообщение #3658] Mon, 01 August 2016 13:49 Переход к предыдущему сообщения
Megabonus   Russian Federation
Сообщений: 23
Зарегистрирован: August 2016
Географическое положение: Самара
Новичок со стажем
Всем привет. Начал шить 6mGammaNiobium по выкройкам из Foilmarker. С выкройками и шитьем разобрался без проблем. Но не совсем могу понять схему расстраповки. Есть листок с длинами строп но что к чему крепится не могу понять.
Предыдущая тема: Парапланы
Следующая тема: Настройка кайта парафойл (инструкция для чайника)
Переход к форуму:



Текущее время: Thu Mar 28 15:45:46 EET 2024
