| Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #5768 является ответом на сообщение #5767] |
Sun, 22 April 2007 20:32   |
|
|
Я бы сделал примерно так - см. файл.
Если клапаны делал бы рукавами - то оставл бы 4 шт.
Если лепестковые - то оставил бы как есть - 6-8 шт, и на каждый по два или даже три лепестковых клапана. SP выкройки не дает, но самому не сложно их сделать.
На кайте, что на фото - в средних секциях по три лепестковых клапана. Делать не очень сложно.
И с подкупольной строповкой - или удлинняй или ставь "параглайдер". Я уже накололся, теперь "умный".
-
Вложение: Megafoil 10_1.sle
(Размер: 6.89KB, Загружено 918 раз)
-
Вложение: 6.jpg
(Размер: 28.89KB, Загружено 980 раз)
|
|
|
|
|
|
|
|
| Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #5772 является ответом на сообщение #5771] |
Mon, 23 April 2007 07:26 |
|
|

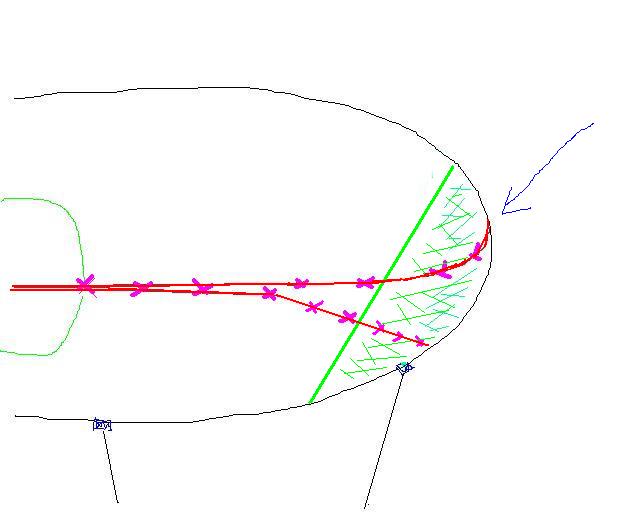

Примерно так.
Наверное соглашусь, что раструбовый клапан лучше.
Хотя там и там воздух заходит всего лишь через узкую щель.

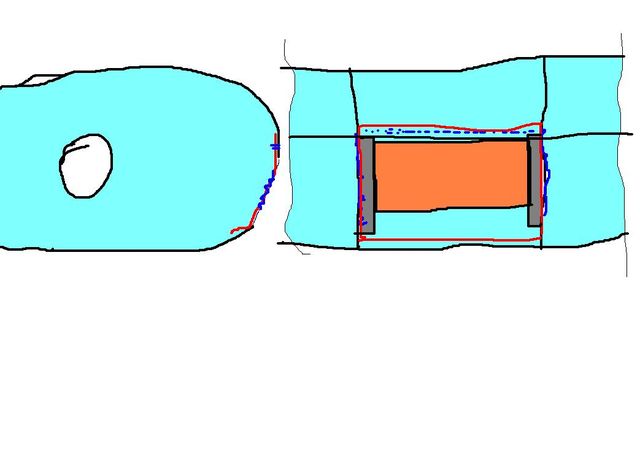

Если бы в раструбовом клапане - его не пришивать к рибам, то он бы раскрывался посильнее и воздух заходил бы гораздо лучше. Но тогда схлопование клапане былобы не очень стабильным.
Так же в раструбовом клапане забор воздуха происходит по площади клапана, а у леписткового все по тойже щели.
Вот я и поставил лепистковых по три штуки на одно место.
А что вам мешает поставить четыре -пять лепестка на одно место?
Удачи.
[Обновления: Mon, 23 April 2007 07:27] Известить модератора |
|
|
|
|
|
|
|
| Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #5776 является ответом на сообщение #4940] |
Mon, 23 April 2007 10:07 |
|
|
...да зачем огород городить ?  делайте обычный рукав.Я никогда к нервюрам не пришивал,длинна рукова самая большая на арке восьмерке -сантиметров 30. Надувается моментом(кстати вчера арку поднимал вообще ненадутую,пока скраю до верха тихонько поднималась,так и надулась полностью),кстати интересная вещь,ненадутую при ветре 6-7,поднимать пробовал с центра.Пока воздуха внутри нет,она слабо тянет и тихонько вверх идет,а как надуется....то в зоне тяги лучше не держать....
|
|
|
|
|
|
| Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #5783 является ответом на сообщение #4940] |
Mon, 23 April 2007 12:16 |
|
|
to master_70
На фотке 6.jpg (см.выше) центральные четыре - тройные. Там даже по фотке видно. Единственное, я сделал их как дополнительные клапаны. А когда сделал, то мысля о трех лепестках у меня появилась позже. Есно переделывать не стал.  А так я думаю можно заранее настрочить длинных заготовок (по 3-4-5-6 лепестков к сетке) примерного размера. Потом накладывать клапаны из выкроек от SP или FM и резать в размер. Скорость изготовления клапаном будет большая - Как клапаны они работают, только обязательно сетку ставить надо. Некоторые делают без сетки - на надутом кайте будет васе в порядке, а когда кайт упадет на землю и начнет сдуваться он деформируется, тогда без сетки клапаны очень быстро превратяться просто в щели. Сетка же держит их. Сетку я от параплана взял - она держит форму. Что то вроде как на окна продают.
to vvs если не пришивать к рибам раструбовый клапан - когда кайт в полете - то раструб раскрыт не как на рисунке, а он будет стремиться к круглому сечению. Кагда клапан начнет схлопываться - ткань двинется вперед и как она прилепиться к сетке (ну когда упрется в нее) неизвестно никому (если только создателю )
Я думаю 30см - маловато, 50-60см. Хотя если вы говорите, что испытали... Спорить не буду.
ДЛЯ ВСЕХ - не подумайте, что я агитирую за установку лепестковых клапанов. Я за инновации и за развитие
Вот к примеру - в раструбовом клапане на конце можно перриметр стянуть резинкой (легко тянущейся). Конечно не до полного закрытия. А может такую резинку поставить и в середине раструба. При малейшем выравнивании давления внутри кайта и снаружи - клапан бы закрывался. Нужно эксперементировать. Может кто применит - отпишите эффект.
[Обновления: Mon, 23 April 2007 12:21] Известить модератора |
|
|
|
| Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #5784 является ответом на сообщение #5768] |
Mon, 23 April 2007 12:22 |
|
|
| muradka писал(а) Вск, 22 Апреля 2007 13:32 |
Я бы сделал примерно так - см. файл.
.
|
Я тут с учётом последних размышлений, наблюдений и опытов, кое что подправил. В часности крутку можно меньше 4 вполне хватает.
Толщина профиля для пятёрки хорошо а для большого кайта всё таки многовата. И прочее, если кому надо, вот файлик.
А клапанов (такого размера), 3шт - более чем достаточно. У пульса вобще два, и ничего, летает...
-
Вложение: MF-10.sle
(Размер: 6.90KB, Загружено 828 раз)
|
|
|
|
|
|
| Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #5786 является ответом на сообщение #5784] |
Mon, 23 April 2007 12:32 |
|
|
Ещё небольшая фишка относительно клапанов, точнее их расположения.
Секции отмеченые красным, пока кайт ненаполнен, строповка сморщивает, отмеченые синим - растягивает. Логично распологать клапана там, где тянет. В этом случее клапаму гораздо удобнее работать.
Конечно это не сильно критично, но всё же польза есть.
-
Вложение: valve.GIF
(Размер: 4.53KB, Загружено 5171 раз)
|
|
|
|
|
|
|
|
| Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #5795 является ответом на сообщение #5789] |
Mon, 23 April 2007 18:12 |
|
|
| kartuz писал(а) Пнд, 23 Апреля 2007 14:19 |
такой материал уже есть :всевозможные мембранные ткани .тольдля кайтов они не подходят скорости потока маленькие.
про лепестки:минус лепестков еще и в том что при ударе об воду передней кромкой кайт сразу порцию воды получит .при системе с рукавами кайт должен прилично передней кромкой погрузится чтобы воду черпнуть
|
.
..да и вообще ,по герметичности лепестки и рядом по сравнению с рукавами не стояли.Попробуйте надутый фойл на земле оставить,чтоб сдулся еще и постараться нужно!
|
|
|
|
|
|
|
|
| Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #5802 является ответом на сообщение #5797] |
Tue, 24 April 2007 08:01 |
|
|
| leshiy писал(а) Пнд, 23 Апреля 2007 18:53 |
всем привет
спасибо огромное за помощь
решил все таки делать 12.5 м2 изменил ширину заборников с 5 до 7 удлинение до 4 с 3.80, как вам?? если все ок то к концу недели буду чепахтать ( печатать  )
|
... да,большой фойл получицца,настраивайся на сотни метров швов ,я правда бы еще пару воздухозаборников добавил..(и еще,может все таки ширина 7 многовата?)
|
|
|
|
| Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #5805 является ответом на сообщение #5802] |
Tue, 24 April 2007 10:55 |
|
|
изменил ширину заборников с 5 до 7
Да в таком огромном смысла особо нет 0,4 - 5 вполне достаточно.
удлинение до 4 с 3.80, как вам??
Почти без разницы, кому как нравится.
Ещё добавь ряд строп на 95%, и стропы на 2ю нервюру, что бы потом отруки не ставить. Они конечно не пригодятся, но но мало ли что, лучше сразу вшить всё, потом ненужно срезать.
Кстати по строповки есть идеи, но об этом позже.
А так же очень рекомендую два А-ряда для настройки (как у ФС).
Короче печатать можно примерно вот в таком виде.
-
Вложение: MF-12.5.sle
(Размер: 6.91KB, Загружено 724 раза)
|
|
|
|
|
|
]
