| Re: маунтинборд (hands made) [сообщение #10633 является ответом на сообщение #7768] |
Fri, 16 May 2008 15:19   |
|
|
...сделай только овальные отверстия в уголках,чтоб оперативно можно было подгонять под ширину обуви.И еще желательно уголки немного разнестивот так:
тогда лучше упор будет и стопа крутится не будет на большой скорости и неровностях.
-
Вложение: крепы.JPG
(Размер: 15.14KB, Загружено 4879 раз)
|
|
|
|
|
|
| Re: маунтинборд (hands made) [сообщение #10642 является ответом на сообщение #7768] |
Sat, 17 May 2008 09:08 |
|
|
...прикольные картинки! (видать работа со временем не сильно напрягает  )
там де желтые стрелки,изнутри можно приварить гайки,проще собирать будет,да и подвески целиком демонтировать можно будет.Только внимание этому месту удели,так как,уж очень напряженно там.Растояние между крепежными болтами не сильно большое,а моменты хорошие,может разболтаться,если слабо затянуто,и чтоб дека в этих местах не проминалась от затяжки.
Незабудь про втулки,на которых детали подвески качаться будут.Можно попробовать подыскать фторопластовые стандартные сантехнические,ну или самому сразу с запасом изготовить.
-
Вложение: подвеска.JPG
(Размер: 23.85KB, Загружено 5203 раза)
[Обновления: Sat, 17 May 2008 09:09] Известить модератора |
|
|
|
|
|
| Re: маунтинборд (hands made) [сообщение #10929 является ответом на сообщение #7768] |
Fri, 29 August 2008 18:19 |
Kruzenshtern
Сообщений: 41
Зарегистрирован: January 2008
Географическое положение: Odessa
|
Немножко бывалый |
|
|
К концу лета все-же освободилось немного времени и я решил закончить свой мб... Отрыв в недрах мастерской свои старые наработки, хороше подумав, решил делать борд с подвеской ренее предложенной kartuzом , а в часности NoSno! Колеса подобрал 200х50, подшипники конечно пришлось поменять, родные роликовые никуда не годяться, вместо них встали шариковые 32х12х8 с резиновыми пыльникамии за 6гр шт.

Затем взялся за подвеску. У токаря заказал оськи которые мне стоили 100гр.
Так же для подвески купил лист дюралевый толщиной 6мм. и размерами 25х30см, из которого в дальнейшем было вырезано основание для подвески, перед тем как их выгибать, грани на месте згиба необходимо тщательно зачистить,а место сгиба прогреть, иначе деталь трескаеться.

Амортизирующие резинки были найдены в автомагазине за 8гр комплект.
Однако внутрений диаметр резинок был слишком велик, и что бы они не смещались, в промежуток между резинкой и болтом я поместил скрученую резиновую ленту вырезанную из велосипедной камеры.

К оськам были приварены стальные пластинки толщиной 2 мм. Испытания показали что необходимо более толстый металл.
|
|
|
|
| Re: маунтинборд (hands made) [сообщение #10930 является ответом на сообщение #10929] |
Fri, 29 August 2008 18:25 |
Kruzenshtern
Сообщений: 41
Зарегистрирован: January 2008
Географическое положение: Odessa
|
Немножко бывалый |
|
|
Подвеска в зборе.
Для деки было куплено: 4м стеклоткани, 2 фанерки 4-ки размером 1,0х0,28м.,закладные гайки, и много эпоксидной смолы.
стекло ткань перед использованием обжигается на плитке, для удаления смазочного материала нанесеного на заводе, желательно это делать не дома,либо под хорошей вытяжкой.


Процесс содания формы деки.
Примерка.
Однако дека сохнет долго а терпения не хватает, поэтому из ближайшего куска толстой фанеры была вырезана мини дека. Вот собственно что вышло.
-
Вложение: P8270238.JPG
(Размер: 61.82KB, Загружено 5135 раз)
-
Вложение: P8230155.JPG
(Размер: 69.48KB, Загружено 4768 раз)
-
Вложение: P8230160.JPG
(Размер: 84.04KB, Загружено 4669 раз)
-
Вложение: P8230163.JPG
(Размер: 65.88KB, Загружено 4646 раз)
-
Вложение: P8240170.JPG
(Размер: 85.55KB, Загружено 4627 раз)
-
Вложение: P8260231.JPG
(Размер: 47.69KB, Загружено 4613 раз)
-
Вложение: P8260233.JPG
(Размер: 61.76KB, Загружено 4688 раз)
-
Вложение: P8290257.JPG
(Размер: 171.59KB, Загружено 4715 раз)
|
|
|
|
|
|
|
|
| Re: маунтинборд (hands made) [сообщение #10949 является ответом на сообщение #7768] |
Mon, 01 September 2008 13:37 |
|
|
..молодца! про вертлявость могу сказать следующее: затягивай посильнее! Это не скейт,когда стоишь на месте,такое впечатление,что подвеску не продовить,когда тихонько катишься,то тоже радиус ого-го,а вот когда понастоящему разгонишься,то должен в болтанку не срываться,а ровно переть по намеченому курсу.
З.Ы. ...я бы деку сделал по-длинее,и колею,чуть поменьше)не такой чувствительный к неровностям будет)
|
|
|
|
| Re: маунтинборд (hands made) [сообщение #10993 является ответом на сообщение #10949] |
Sun, 07 September 2008 21:48 |
Kruzenshtern
Сообщений: 41
Зарегистрирован: January 2008
Географическое положение: Odessa
|
Немножко бывалый |
|
|
С тобой абсолютно согласен. Когда делал подвеску, постоянно сравнивал ход с ходом подвески скейта, но вот когда попробовал кататся, понял глубину своих заблуждений))) До 30 км/ч нормально, если чуть больше начинаеться болтанка, и неибежно падение...
хороше затянутые резинки отчасти решили проблему, еще хочу поигаться с углом подвески.
А дека временная, родная сохнет, она будет подлинее, потолше, и прогиб в ценре больше...
Все хотел у тебя спросить как ты обрабатывал торцы деки???
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Re: маунтинборд (hands made) [сообщение #12384 является ответом на сообщение #7768] |
Wed, 01 April 2009 14:14 |
|
|
..это одна из первых типов маунтовых подвесок.Есть существенный недостаток,это неточность работы. Так как оси соеденены с декой через упругие элементы,то возможно "гуляние" осей влево-вправо,от разных неровностей,несвязанное с наклоном деки.
Ну а плюс- простота реализации.
|
|
|
|
| Re: маунтинборд (hands made) [сообщение #12385 является ответом на сообщение #7768] |
Wed, 01 April 2009 14:42 |
Mustoffa
Сообщений: 3
Зарегистрирован: December 2008
Географическое положение: Самарская обл...
|
Новичок 0.0 |
|
|
о сори, на рисунке не хватает резиновых подушек и болтов с определённой степенью свободы. Этот проект фирмы HOWLA отличается от noSno но именно оттуда взята основа, на сколько я понял главное отличие состоит в работе болтов соединяющих обе половинки креплений, они работают как шаровые опоры
Подскажите как полую оську сделать, облегчить вес очень хочется но вопрос прочности, практически и неубиваемости мя тоже волнует
И как думаете, для самих подвесов сталька 3 мм маловато?
-

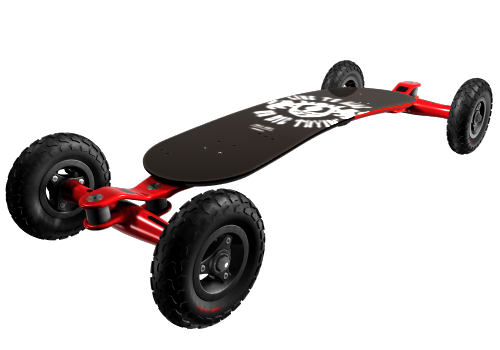

Вложение: start4.png
(Размер: 75.07KB, Загружено 4414 раз)
-
Вложение: trux0121.png
(Размер: 77.99KB, Загружено 4390 раз)
[Обновления: Wed, 01 April 2009 16:13] Известить модератора |
|
|
|
|
|
| Re: маунтинборд (hands made) [сообщение #12422 является ответом на сообщение #7768] |
Thu, 02 April 2009 23:46 |
sed_alex
Сообщений: 36
Зарегистрирован: March 2007
Географическое положение: г. Волжский, В�...
|
Немножко бывалый |
|
|
Народ если кому надо есть пара подвесок матриксов БУ (покупал если не ошибаюсь в начале прошлого года для изготовления доски но так и не воспользовался) так как сразу после их вырубил себе на аукционе COMP6.
Могу отдать комплект из 2х штук за 2000руб.
P\S нехватает помойму там 2х гаек.
Всего вам...
Алексей.
[Обновления: Thu, 02 April 2009 23:49] Известить модератора |
|
|
|
