| Re: ПИЛОТАЖКИ [сообщение #27125 является ответом на сообщение #12723] |
Tue, 03 January 2012 19:18   |
Fredi1903
Сообщений: 10
Зарегистрирован: September 2011
|
Новичок+ |
|
|
Тут не давно по моей молитвы во все ветки форума мне скинули классный проектик пилотажки!!!!
Первый блин хоть и комом но летает!!!!
Собственно само видео!!!
http://www.youtube.com/watch?v=Jeq0d-hSQr0
Всем начинающим очень рекомендую. Привлекает девчонок и приятно проводить время!!!
Косяк с крайними стропами, там они должны быть чуть длиннее!
Ткань использовал первый раз смешанную, оксфорд и тафету pu 2000
В итоге тафета на рибах порвалась в хлам без использования диагональных лент усиления. довольно не приятно если вы только что пришли запускать. а запускать то и нечего уже.
Так же тафета не выдерживает если девушка от души прикладывает кайтик об землю, лопаются не только рибы но и сам купол. оксфорд как не странно такие испытания выдержал!!!
да и сам ремонт очень тяжелый.
На данный момент имею уже три таких зверя!!! летают при ветре от 10м\с до 25м\с, после чего просто таскает по земле как мясо.
самый идеальный вариант 15-20м\с пилотируется как монстер!!!
Сейчас обязательно нашиваю на рибах диагональные усиления из лент. что бы при сильном ветре не рвало в районе отверстий.
по деньгам выходит довольно дешего сам оксфорд стоит 90р\м нужно вместе с рибами 4погонных метра на 1.5м\ширину. чуть останеца на чехольчик. 100м веревки бельевой 120р. и 25метров простого шнура 1мм или 1.5мм. 20руб. ленточки стоят всего 5р\метр. нужно 2метра на строповку и 5метров на рибы!
и того!
360р ткань
120р. веревка
20рублей шнур.
35р. ленточки.
70р нитки!
всего 605рублей! а удовольствия на месяц!!!!
[Обновления: Tue, 03 January 2012 19:25] Известить модератора |
|
|
|
| Re: ПИЛОТАЖКИ [сообщение #27135 является ответом на сообщение #12723] |
Thu, 05 January 2012 10:15 |
Fredi1903
Сообщений: 10
Зарегистрирован: September 2011
|
Новичок+ |
|
|

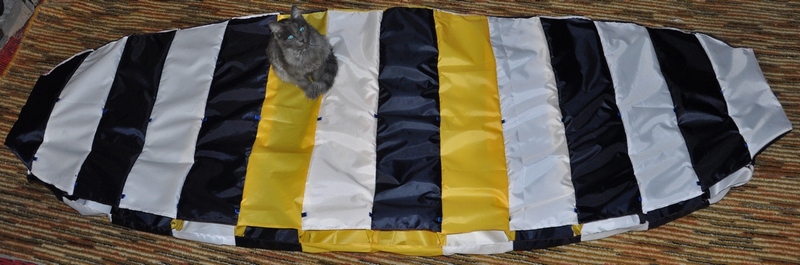

Извеняюсь что сразу не выложил фото.
А вот собственно и оно.

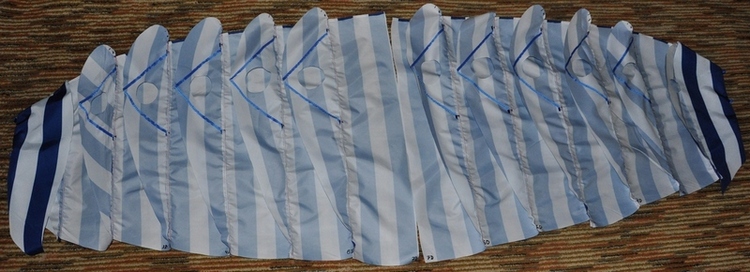

Собственно с этим кайтом косяк в том что я использовал для рибов тафету. которая постоянно рвется то при сильном ветре, то когда его приложат об землю при маневрах. чесно говоря не приятно когда он только при старте уже летает как инвалид.
А вот собственно и второй мутант.
Конечного фото нет. не сделал. но летает отменно.

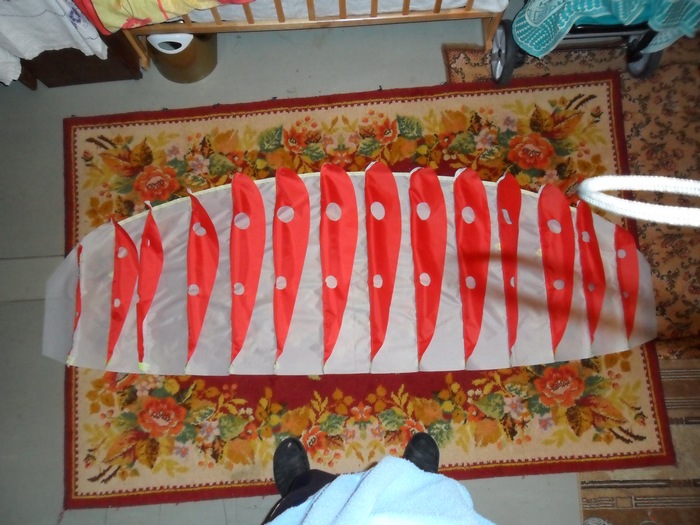

Сшил из тентовой ткани. вес катастрофичный. а еще ко всему пропитка дрянная. после того как упаковал в чехольчик. он сцука склеивается где только можно. потом по ветру нужно каждую кишку распровлять. летает очень хорошо только при ветре от 20м\с при 15м\с ведет себя тихо и спокойно.
Ткань стоит дороговато 130р\м
Тут же я использовал диаганальные ленточки. но для такой ткани они явно не нужны (просто перестраховался)
Буквально на днях нашел очень даже хороший оксфорд. легенький с нормальной пропитькой и структурой! вес примерно 80-110г\м
Даже сам под удивился. шьеться так же легко. не разъезжается, не крошится!
Видео пока нет. но как только найду оператора сразу выложу! В новоросе довольно хороший морской ветер! думаю поеду пускать!!!

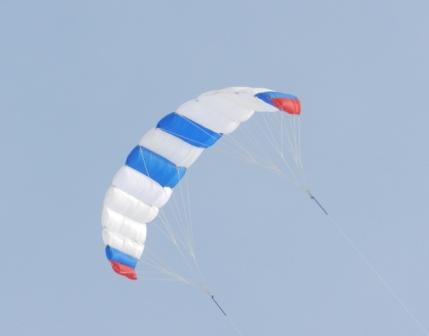

А вот уже и отпускал все три изделия и тот что порванный и новые!
http://www.youtube.com/watch?v=-Fcf_hQHVQw

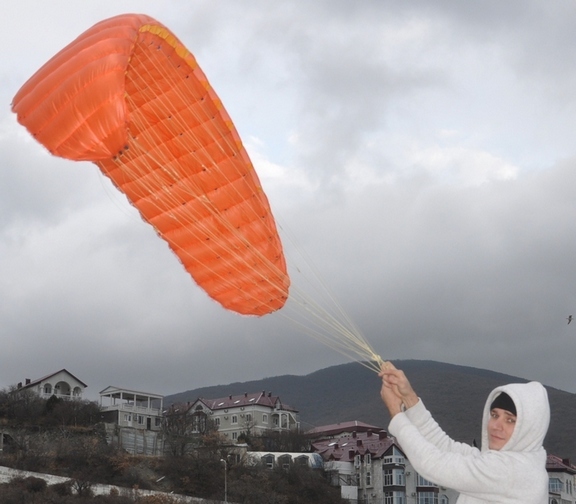

Тут кто то выложил проектик маленького параплана!
Сделал давным давно. только до сих пор мучаюсь со страповкой!!!
Ткань использовал парашутную. заказывал у англичан. обошлась всего за 18долларов 480см на 120см. вес 35грамм\м
хотелось бы услышать мнение по поводу строповки???
Так же есть предложение. кому нужно продам купол за 1200руб. + отдам выкройку!!!
Или ктонибуть может выложить кайтик на 1.5м\кв похожего на парапланчик??? только что бы рабочий?
В наличии имею ткань под это дело. хотелось бы пустить по назначению!!!
-
Вложение: DSC_0214.JPG
(Размер: 192.61KB, Загружено 1469 раз)
-
Вложение: DSC_0516.JPG
(Размер: 148.20KB, Загружено 1433 раза)
-
Вложение: DSC_0328.JPG
(Размер: 188.58KB, Загружено 1460 раз)
-
Вложение: DSC_0331.JPG
(Размер: 187.09KB, Загружено 1470 раз)
-
Вложение: DSC_0425.JPG
(Размер: 186.11KB, Загружено 1441 раз)
-
Вложение: парапланчик.sle
(Размер: 6.67KB, Загружено 404 раза)
-
Вложение: DSC_0491.JPG
(Размер: 192.44KB, Загружено 1447 раз)
-
Вложение: DSC_0484.JPG
(Размер: 173.64KB, Загружено 1438 раз)
[Обновления: Thu, 05 January 2012 21:24] Известить модератора |
|
|
|
|
|
| Re: ПИЛОТАЖКИ [сообщение #27165 является ответом на сообщение #12723] |
Sun, 08 January 2012 18:08 |
Fredi1903
Сообщений: 10
Зарегистрирован: September 2011
|
Новичок+ |
|
|
стропа кевлар 0.6мм не тянутся если брать с расчетом 78метров то вес строп примерно 52грамма но там на самом деле по меньше будет.
при строповки которая по схеме. он поднимается только под 45градусов от горизонта и все дальше вообще не хочет.
по краям там три стропа много.
А так вообще я думаю три ряда правильно. тело у него тоненькое и жиденькое. если грузить по полной то три стропа. если так чисто то и двух хватит.
весит вместе состропами примерно 370грамм. будут точные весы взвешу.
А вообще бы я его продал и не мучался.
[Обновления: Sun, 08 January 2012 18:11] Известить модератора |
|
|
|
|
|
|
|
|
|
| Re: ПИЛОТАЖКИ [сообщение #28085 является ответом на сообщение #12723] |
Mon, 09 April 2012 13:57 |
ПРАКТИК
Сообщений: 1027
Зарегистрирован: February 2010
Географическое положение: Крым, Гурзуф
|
Гуру кайтостроения |
|
|
вот пилотажку 1.33 делаю, свой дизайн и проект (разрабатывал на основе своего проекта спидглайдера):
размах 2.2 м., ширина 70 см., удлинение 3.77
[Обновления: Mon, 09 April 2012 14:00] Известить модератора |
|
|
|
|
|
|
|
|
|
| Re: ПИЛОТАЖКИ [сообщение #28089 является ответом на сообщение #12723] |
Mon, 09 April 2012 17:52 |
ПРАКТИК
Сообщений: 1027
Зарегистрирован: February 2010
Географическое положение: Крым, Гурзуф
|
Гуру кайтостроения |
|
|

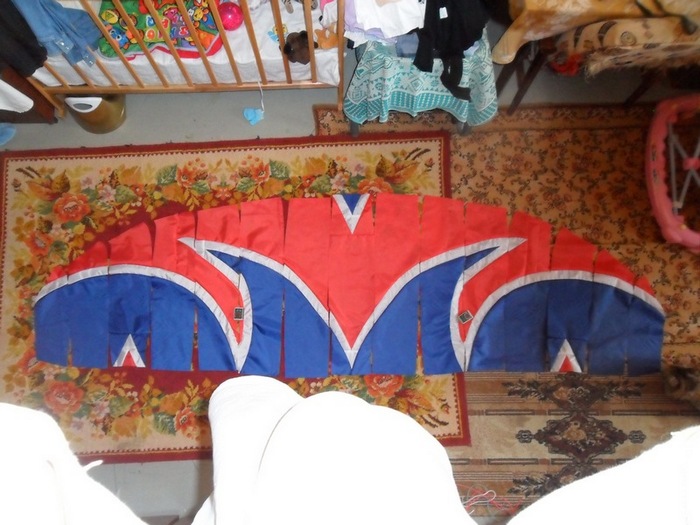

уже шью, через день, два буду запускать и проверять правильность строповки, намучался я конечно с этим рисунком...
[Обновления: Mon, 09 April 2012 17:56] Известить модератора |
|
|
|
|
|
| Re: ПИЛОТАЖКИ [сообщение #28100 является ответом на сообщение #12723] |
Tue, 10 April 2012 18:57 |
ПРАКТИК
Сообщений: 1027
Зарегистрирован: February 2010
Географическое положение: Крым, Гурзуф
|
Гуру кайтостроения |
|
|
Машинка Подольск 132, сделал электропривод;
Нитки 45 ЛЛ (т.е. лавсан), , но лучше наверно 50 (буду покупать бобину большую с полиэстером, там много ниток и дешего и удобно), иголка № 70;
я крою без реперных точек (они есть, но я ими не пользуюсь, мне главно начало и ...) и так все сходится, ориентируюсь на петли (стыки) по полотнам...
стыкую семью иголками(сначала два полотка по середине петелька, потом сажаю между ними петельку ( которая уже тоже на двух иглах скреплена) и ее прихватываю к ним иглой, далее нервюру к ним начало и далее парочку до после петли первой:
вот второй шов сажаю на нервюру:
|
|
|
|
|
|
|
|
|
|
| Re: ПИЛОТАЖКИ [сообщение #28109 является ответом на сообщение #12723] |
Wed, 11 April 2012 18:33 |
ПРАКТИК
Сообщений: 1027
Зарегистрирован: February 2010
Географическое положение: Крым, Гурзуф
|
Гуру кайтостроения |
|
|
в ручную, раскладывал на полу полотно верхнее не собранное и чертил, но сначала в пэйнте нарисовал в фотке с сюрфплана(там рисунок сделал в пайинте), потом сделал 1 к 10 и по процентам вычеслял и умножал, но лучше буду в программах пытаться сделать, т.к. не очень все состыковалось, но это поправимо, следующий будет уже нормальный, у меня дизайнов куча, может другой сделаю
[Обновления: Wed, 11 April 2012 18:33] Известить модератора |
|
|
|
| Re: ПИЛОТАЖКИ [сообщение #28111 является ответом на сообщение #12723] |
Wed, 11 April 2012 19:44 |
BALLOON
Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...
|
Гуру кайтостроения |
|
|
Цитата:не очень все состыковалось
Да, заметно в некоторых местах.
Но это не страшно.
В воздухе, думаю, ни кто не заметит.
Я долго парился со своей 5-й, мозги чуть не поплавились, пока не довёл раскрой до ума.
Но когда раскрой был готов, в его верности я был уверен на 95%!
По факту, раскрой удался на все 100%!
Состыковка рисунка с погрешностью 0,5...1мм и то, потому что торопился. На морде всё отлично. На задней кромке погрешность не более 5мм.
Но у меня рисунок был попроще. Сложных элементов на одной панели у меня тоже не было.
Детали я наживлял при помощи паяльника (привычка к точности). А иголками практически не пользуюсь (не удобно и нет той точности).
|
|
|
|
]
