создаем серфборд Slingshot Arcane своими руками [сообщение #17028] Thu, 03 June 2010 12:43 Переход к следующему сообщения
Alex352004   Russian Federation
Сообщений: 9
Зарегистрирован: June 2010
Географическое положение: Москва
Новичок
Нашел в интернете универсальную доску Slingshot Arcane. Впечатлило то, что данную доску можно использовать как кайтовую, вейковую, серфинговую и скимборд 
Видео можно посмотреть здесь http://vimeo.com/8079811
Поскольку в Москве в продаже такого девайса нет, а прикупить очень хотелось, то зашел на официальный сайт производителя и путем нехитрых операций с помощью кредитной карты оплатил покупку. Попросив знакомых возвращающихся из Англии прихватить мою покупку, я стал счастливым обладателем это чуда.
Доска конечно классная в руки взять приятно. В комплекте идет кусочек пенопласта (видимо из которого эту доску делают) и резиновые наклейки для ног (разумеется и плавники).
Кайтер я с небольшим стажем и кататься без падсов на такой доске для меня представляется проблематичным, поэтому сразу промелькнула мысль: "как бы сюда падсы пришпандорить". А вспомнив недавний отдых на Бали с обучением катания на серфинге (включая кувыркания на океанских волнах с привязанной к ноге доске промелькнула мысль №2: "еще бы придумать, как к этой доске крепить лишь".
Ковырять дырки в новенькой доске для меня показалось кощунственным. Выход виделся только один - сделать такую же, только предусмотреть закладные под падсы и петлю для лиша.
Побродив по бескрайним просторам сети, просмотрев кучу спец фильмов по созданию досок для серфинга, скимбордов, а так же пообщавшись с уже маститым строителем в области доскостроения Кузютиным Константином http://nion17.net/ (ему, кстати, респект за помощь и советы) решил, что и мне такое по плечу.

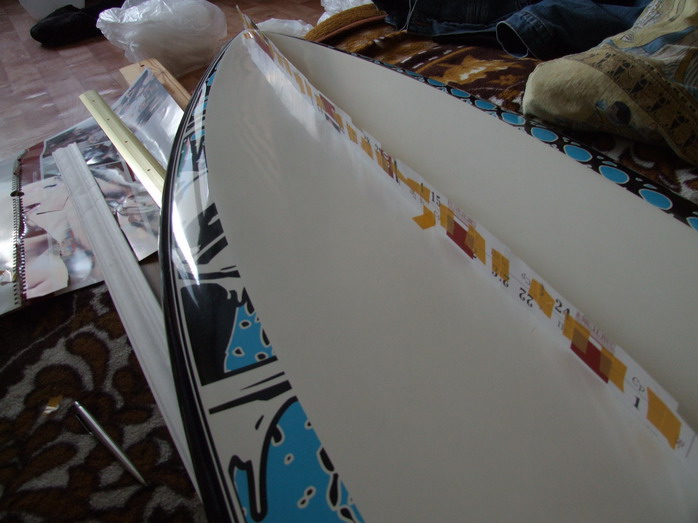

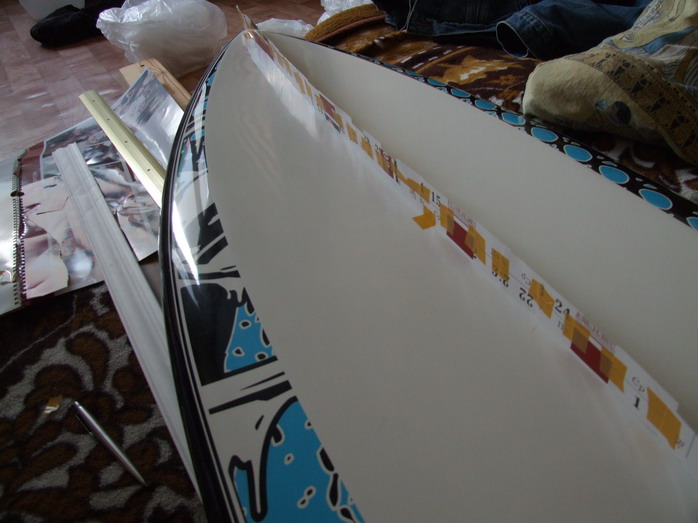

Задача простая: Делаем один к одному только в стрингере предусматриваем петлю для лиша, и вставляем закладные под падсы. Все очень просто! Smile
index.php/fa/7178/0/
index.php/fa/7180/0/
index.php/fa/7181/0/
index.php/fa/7182/0/

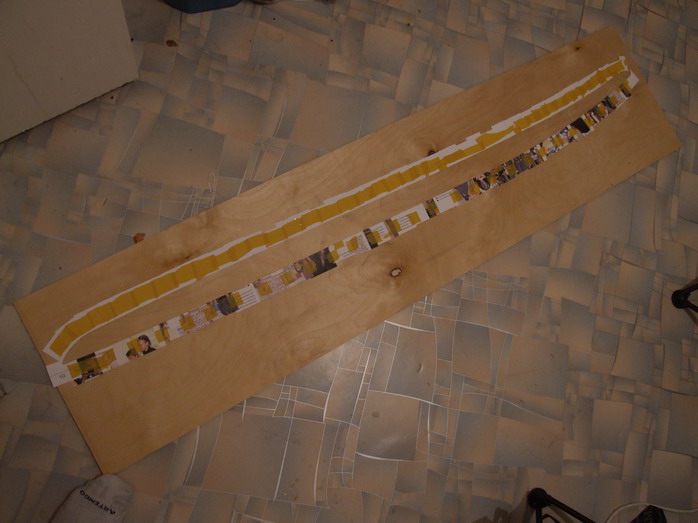

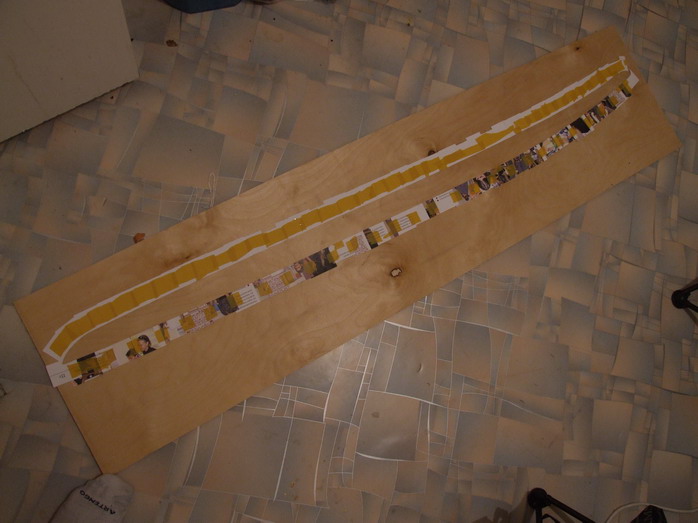

далее вроде бы все понятно. берем фанеру и вырезаем стрингер.

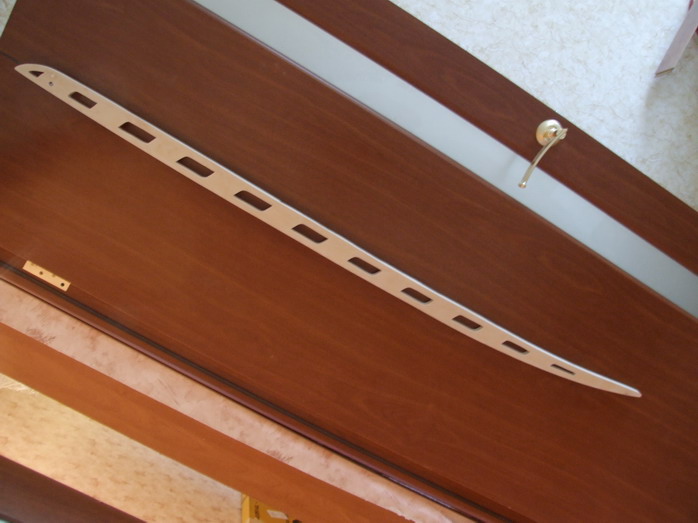

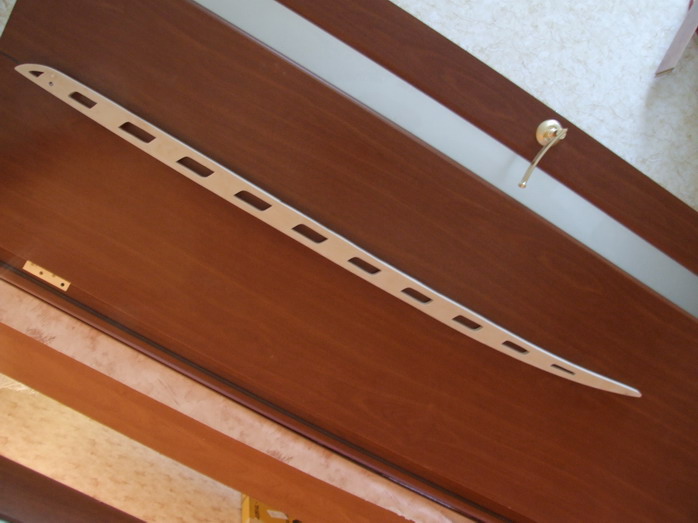

Я подумал, что стрингер будет легче, если сделать его профилированным тем более, что толщина 12 мм и склеен из двух 6 мм листов. К тому же лучше приклеется на пену к пенопластуи, а также пена будет еще содеинять листы пенопласта меж собой. Меня отговаривали, но время покажет, тем более что размер доски не очень большой.

index.php/fa/7183/0/

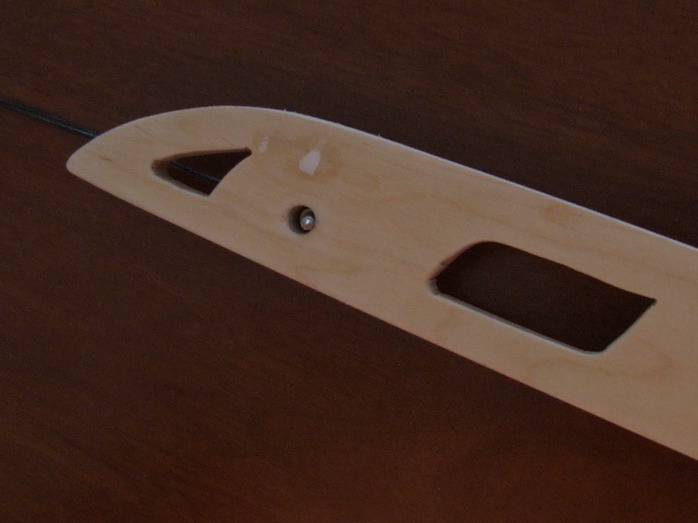

в хвосте стрингера - дырдочка под петельку для лиша
index.php/fa/7184/0/
Далее прикупил Экструдированный пенополистирол здесь: http://www.teplex-m.ru/
плотность максимальная 50. правда когда он шлифуется и снимается верхнее покрытие, то внутри он не такой уже и жесткий, не сравнить с тем материалом из которого сделана фирменная доска (но об этом я узнаю потом:))
А пока клеим то что есть. длинна доски 152 см, а листы продаются только 120, соответственно пришлось удлиннять и клеить в торец, хорошо что он профлилированный и слкеится достаточно прочно
index.php/fa/7185/0/
index.php/fa/7186/0/
index.php/fa/7187/0/

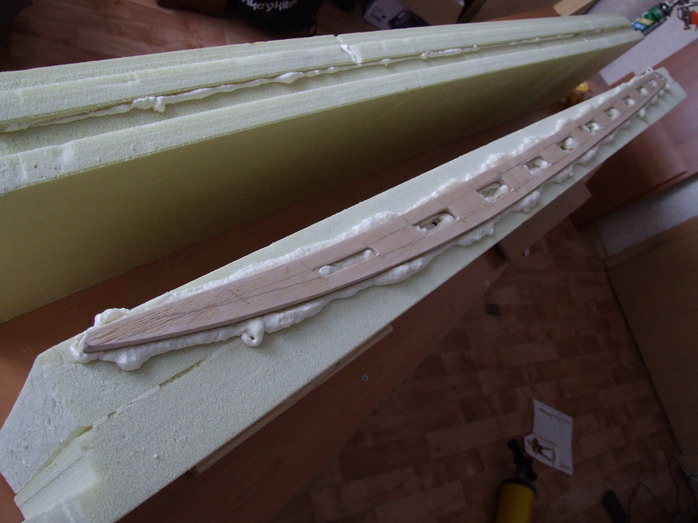

Клеил на пену монтажную Макрофлекс. Исклюяительно для этих целей прикупил пистолет. Удобнейшая штука доложу я Вам. (это соообщение к тому, что в конце буду подсчитывать убытки/затраты на производство. Хотя даже не знаю как оценивать удовольствие, от самого процесса ваяния! Наверное это тоже чего то стоит!

По скольку пенопласт толщиной 5 см склеиваем листы меж собой и разрезаем вдоль. шлифуем шкуркой на длинной широкой доске, что бы ровные края были. и приклеиваем на ту же пену стрингер

index.php/fa/7189/0/

петлю сделал из веревки и одел на нее кембрик пластиковый, что бы вода не попадала на фанеру. Сейчас думаю, что блучше бы не пластиковый а резиновый кембрик одеть на шнурок.

[Обновления: Thu, 03 June 2010 13:27]

Известить модератора

Re: создаем серфборд Slingshot Arcane своими руками [сообщение #17029 является ответом на сообщение #17028] Thu, 03 June 2010 12:52 Переход к предыдущему сообщенияПереход к следующему сообщения
nion
Сообщений: 535
Зарегистрирован: November 2006
Географическое положение: Краснодар
Гуру кайтостроения
Отличное начало! Чешутся ручки подержать шаблончики новомодной доски от слингшота. Как бы их в вектор перевести.

Благодаря кризису я снова на ногах, банк забрал машину....хорошо что на работу ездить не надо, сократили.

Известить модератора

Re: создаем серфборд Slingshot Arcane своими руками [сообщение #17030 является ответом на сообщение #17028] Thu, 03 June 2010 12:59 Переход к предыдущему сообщенияПереход к следующему сообщения
Alex352004   Russian Federation
Сообщений: 9
Зарегистрирован: June 2010
Географическое положение: Москва
Новичок
в вектор не переведу. Дам тебе размеры с шагом 10 см, а ты уж переводи в вектор (эдакое разделение труда) Smile
Да, что касается петельки для лиша. У меня это получилось такindex.php/fa/7190/0/

index.php/fa/7191/0/

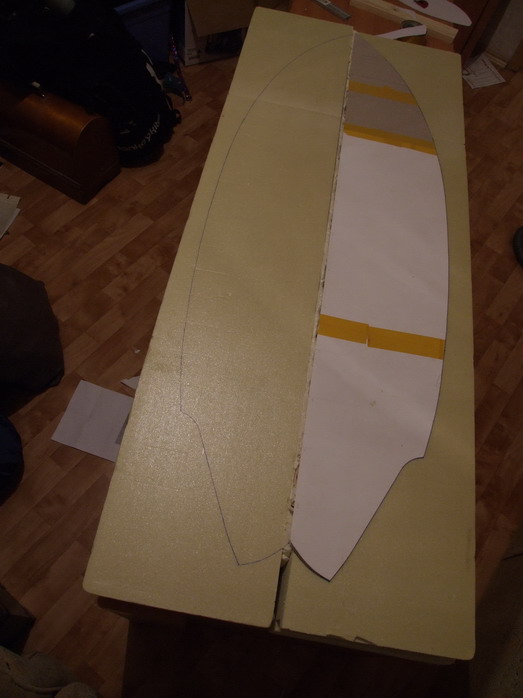

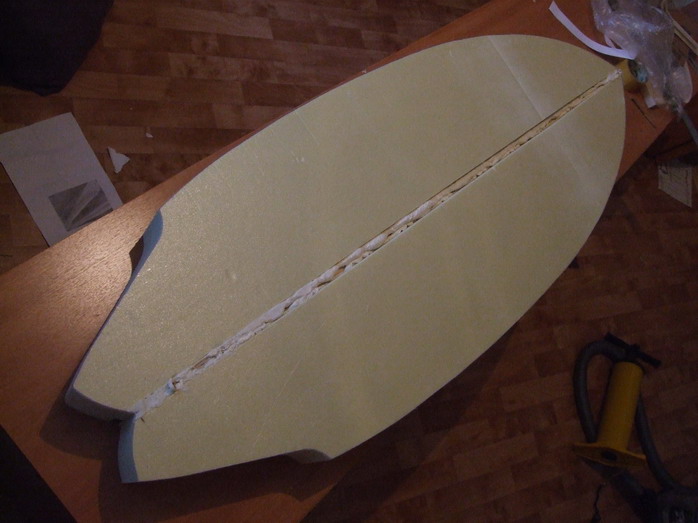

После того, как в торец приклеили вторую половинку обрисовываем шаблон
index.php/fa/7235/0/

На фирменном видео http://vimeo.com/8079811 это делается пилой, но я купил длинную пилку и выплил электролобзиком. Получилось вполне достойно (на мой взгляд)
index.php/fa/7236/0/
index.php/fa/7237/0/

[Обновления: Wed, 16 June 2010 10:16]

Известить модератора

Re: создаем серфборд Slingshot Arcane своими руками [сообщение #17385 является ответом на сообщение #17028] Sat, 19 June 2010 18:54 Переход к предыдущему сообщенияПереход к следующему сообщения
vanthyfri
Сообщений: 3
Зарегистрирован: June 2010
Географическое положение: Нижний Новгор...
Новичок 0.0
Здравствуйте, очень заинтересовала доска, подскажите пожалуйста обводы вид сверху и вид с боку,заранее спасибо

Известить модератора

Re: создаем серфборд Slingshot Arcane своими руками [сообщение #17629 является ответом на сообщение #17385] Wed, 30 June 2010 14:12 Переход к предыдущему сообщенияПереход к следующему сообщения
Alex352004   Russian Federation
Сообщений: 9
Зарегистрирован: June 2010
Географическое положение: Москва
Новичок
Пиши подробней что именно хочешь увидеть? под каким ракурсом снять Smile

Замерил глубину через каждые 10 см вдоль стрингера и сделал профиль с торца
index.php/fa/7337/0/
  • Вложение: 21.JPG
    (Размер: 99.21KB, Загружено 6471 раз)

Известить модератора

Re: создаем серфборд Slingshot Arcane своими руками [сообщение #17633 является ответом на сообщение #17030] Wed, 30 June 2010 17:35 Переход к предыдущему сообщенияПереход к следующему сообщения
rasteslav
Сообщений: 529
Зарегистрирован: January 2010
Географическое положение: г.Балашов (Сар...
Гуру кайтостроения
Alex352004 писал(а) Чтв, 03 Июнь 2010 13:59

в вектор не переведу. Дам тебе размеры с шагом 10 см, а ты уж переводи в вектор (эдакое разделение труда) Smile



как на счёт размеров? заждались уже Rolling Eyes

Известить модератора

Re: создаем серфборд Slingshot Arcane своими руками [сообщение #17639 является ответом на сообщение #17629] Thu, 01 July 2010 08:14 Переход к предыдущему сообщенияПереход к следующему сообщения
vanthyfri
Сообщений: 3
Зарегистрирован: June 2010
Географическое положение: Нижний Новгор...
Новичок 0.0
Alex352004 писал(а) Срд, 30 Июнь 2010 14:12

Пиши подробней что именно хочешь увидеть? под каким ракурсом снять Smile

Замерил глубину через каждые 10 см вдоль стрингера и сделал профиль с торца
index.php/fa/7337/0/

Хотелось бы конечно чертежик стрингера,и вида сверху Rolling Eyes

[Обновления: Thu, 01 July 2010 08:14]

Известить модератора

Re: создаем серфборд Slingshot Arcane своими руками [сообщение #17734 является ответом на сообщение #17639] Thu, 08 July 2010 15:54 Переход к предыдущему сообщенияПереход к следующему сообщения
Alex352004   Russian Federation
Сообщений: 9
Зарегистрирован: June 2010
Географическое положение: Москва
Новичок
Сделаю обязательно. Вернее отсканирую, а собирать будель сам (в Кореле или фотошопе) Чуть позже скину

Известить модератора

Re: создаем серфборд Slingshot Arcane своими руками [сообщение #17784 является ответом на сообщение #17734] Wed, 14 July 2010 07:33 Переход к предыдущему сообщенияПереход к следующему сообщения
yurakambalin   Russian Federation
Сообщений: 2
Зарегистрирован: July 2010
Географическое положение: Алтайский кра...
Новичок 0.0
Alex352004 писал(а) Чтв, 08 Июль 2010 16:54

Сделаю обязательно. Вернее отсканирую, а собирать будель сам (в Кореле или фотошопе) Чуть позже скину


Если не сложно просто сфотографируй оригинал точно сверху и сбоку и здесь выложи.

Известить модератора

Re: создаем серфборд Slingshot Arcane своими руками [сообщение #18718 является ответом на сообщение #17028] Fri, 27 August 2010 20:13 Переход к предыдущему сообщенияПереход к следующему сообщения
Alex352004   Russian Federation
Сообщений: 9
Зарегистрирован: June 2010
Географическое положение: Москва
Новичок
пришу свои извинения за задержку и продолжаю (кому интересно)выкладывать фото.

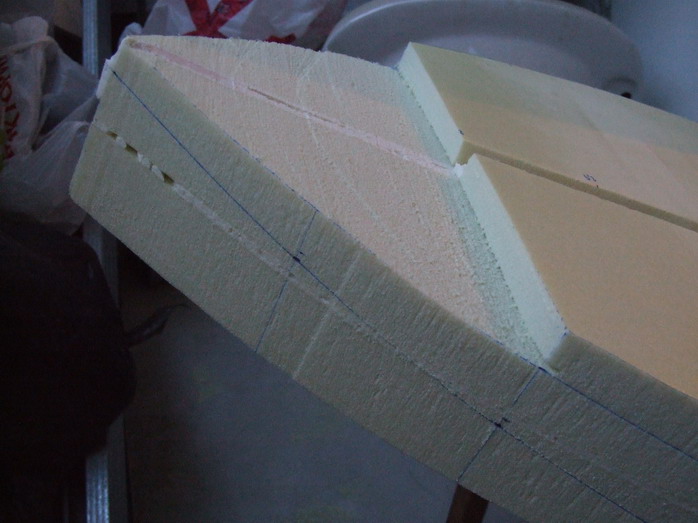

После того, как нарисовал профиль срезаю все лишнее обычным полотном для лучковой пилы
index.php/fa/7813/0/

чтобы не ошибиться, я срезал болками по 10 см. Таким же образом обрезаем и низ.
index.php/fa/7814/0/
  • Вложение: 24.JPG
    (Размер: 83.48KB, Загружено 6023 раза)
  • Вложение: 28.JPG
    (Размер: 73.93KB, Загружено 6049 раз)

Известить модератора

Re: создаем серфборд Slingshot Arcane своими руками [сообщение #18719 является ответом на сообщение #18718] Fri, 27 August 2010 20:24 Переход к предыдущему сообщенияПереход к следующему сообщения
Alex352004   Russian Federation
Сообщений: 9
Зарегистрирован: June 2010
Географическое положение: Москва
Новичок
далее погрешности которые были я задул пеной.

index.php/fa/7815/0/

Затем шлифовка. я взял доску шириной 10-12 см обтянул наждачной бумагой и шлифовал. Хотя наверное легче шлиф машинкой (http://vimeo.com/8079811)

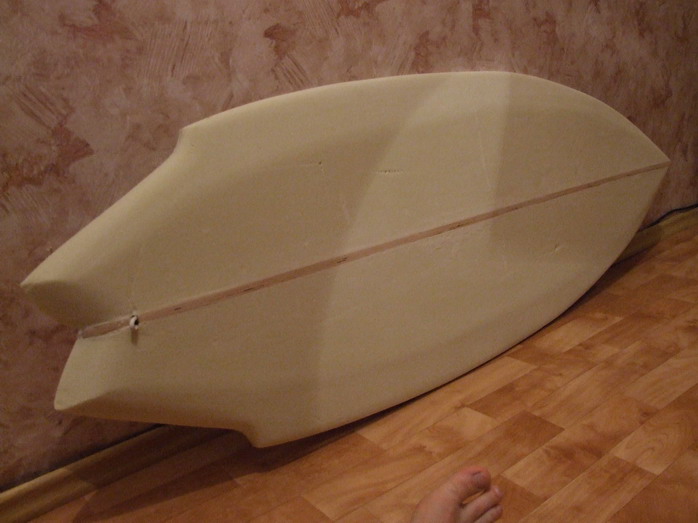

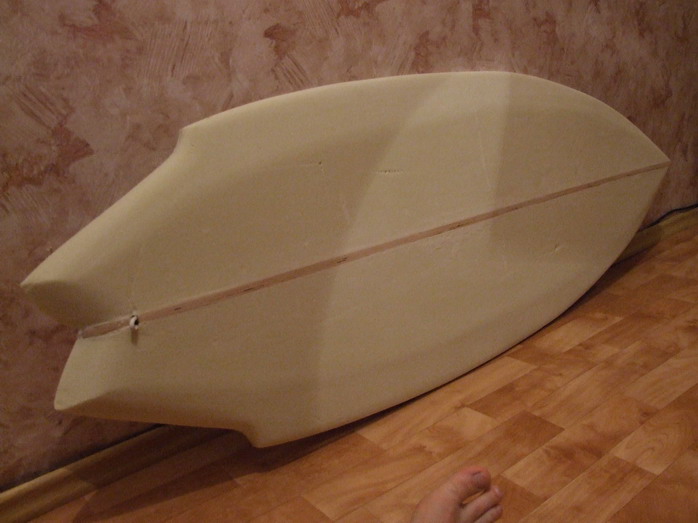

В итоге получилось вот что:

index.php/fa/7816/0/index.php/fa/7817/0/
  • Вложение: DSCF1324.jpg
    (Размер: 80.47KB, Загружено 6151 раз)
  • Вложение: DSCF1360.JPG
    (Размер: 77.58KB, Загружено 6092 раза)
  • Вложение: DSCF1340.jpg
    (Размер: 71.58KB, Загружено 6298 раз)

Известить модератора

Re: создаем серфборд Slingshot Arcane своими руками [сообщение #18721 является ответом на сообщение #18719] Fri, 27 August 2010 20:34 Переход к предыдущему сообщенияПереход к следующему сообщения
Alex352004   Russian Federation
Сообщений: 9
Зарегистрирован: June 2010
Географическое положение: Москва
Новичок
для прочности посоветовали покрыть шпоном. Взял ясень (опять по совету) как более легкий. листа во всю ширину доски не оказалось поэтому пришлось клеитьиз двух половинок. Хотя возможно это даже лучше легче придать форму. И если для днища это не характерно, то для верхней поверхности это принципиально.

index.php/fa/7818/0/
  • Вложение: DSCF1363.JPG
    (Размер: 84.21KB, Загружено 1197 раз)

Известить модератора

Re: создаем серфборд Slingshot Arcane своими руками [сообщение #19905 является ответом на сообщение #17028] Tue, 26 October 2010 16:47 Переход к предыдущему сообщенияПереход к следующему сообщения
vanthyfri
Сообщений: 3
Зарегистрирован: June 2010
Географическое положение: Нижний Новгор...
Новичок 0.0
Слушай выложи чертежик какой нито, или хоть нормальные фоты чтобы с них чертеж можно было снять, особенно интересует стрингер

Известить модератора

Re: создаем серфборд Slingshot Arcane своими руками [сообщение #25314 является ответом на сообщение #17028] Sat, 06 August 2011 22:29 Переход к предыдущему сообщенияПереход к следующему сообщения
Sh1kA   Ukraine
Сообщений: 2
Зарегистрирован: August 2011
Новичок 0.0
Алекс!!!Пожалуйста можешь скинуть чертежи стрингера или хотябы сколько на сколько мм и доски самой!Пожалуйста,а то ничего не понятно как сделать

Известить модератора

Re: создаем серфборд Slingshot Arcane своими руками [сообщение #25633 является ответом на сообщение #25314] Wed, 07 September 2011 16:44 Переход к предыдущему сообщенияПереход к следующему сообщения
Alex352004
Сообщений: 9
Зарегистрирован: June 2010
Географическое положение: Москва
Новичок
Если у кого то вопросы - пишите на мыло, es.vlad@mail.ru т.к. схему борда могу выслать в ворде

Известить модератора

Re: создаем серфборд Slingshot Arcane своими руками [сообщение #25634 является ответом на сообщение #17028] Wed, 07 September 2011 16:47 Переход к предыдущему сообщения
Alex352004
Сообщений: 9
Зарегистрирован: June 2010
Географическое положение: Москва
Новичок
index.php/fa/10347/0/index.php/fa/10347/0/
