КРЕПЛЕНИЕ ФОТОКАМЕРЫ НА ШЛЕМ [сообщение #20090] Sat, 06 November 2010 22:49 Переход к следующему сообщения
ПРАКТИК   Ukraine
Сообщений: 1027
Зарегистрирован: February 2010
Географическое положение: Крым, Гурзуф
Гуру кайтостроения
Вот как я прикрепил фотокамеру к шлему, завтра наконец то обещанный ВАМ полет сниму на видео:

index.php/fa/8363/0/

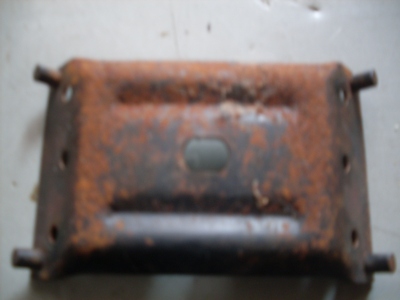

использовал крепление от ножки стола:

index.php/fa/8364/0/

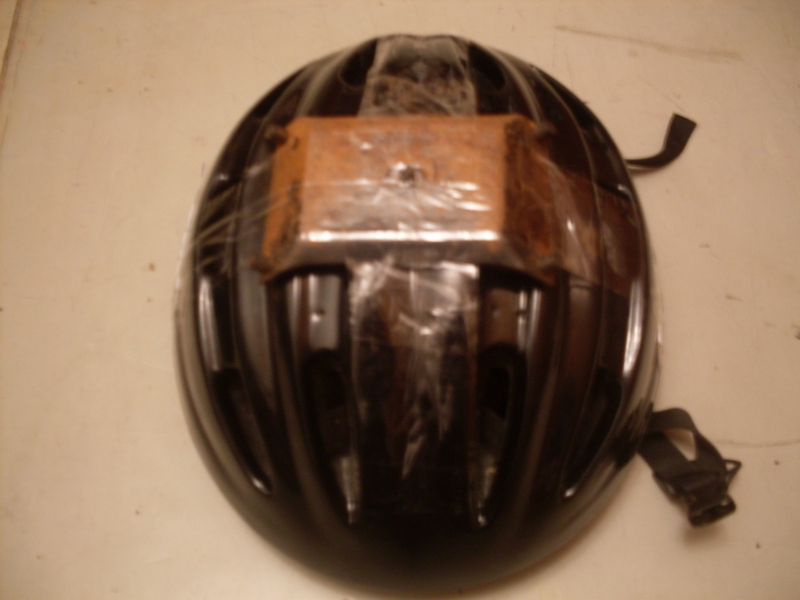

между фотиком и креплением положил подкладку из под утеплителя под ламинат:

index.php/fa/8365/0/

у кого есть еще какие идеи по креплению фотокамеры поудобнее???

[Обновления: Sun, 07 November 2010 08:21]

Известить модератора

Re: КРЕПЛЕНИЕ ФОТОКАМЕРЫ [сообщение #20091 является ответом на сообщение #20090] Sat, 06 November 2010 23:20 Переход к предыдущему сообщенияПереход к следующему сообщения
V0id   Russian Federation
Сообщений: 229
Зарегистрирован: December 2009
Географическое положение: СПб
Самодельщик со стажем
Головой главное резко не верти.

Хуже большого кайта в передоз может быть только маленький кайт в передоз.

Известить модератора

Re: КРЕПЛЕНИЕ ФОТОКАМЕРЫ НА ШЛЕМ [сообщение #20105 является ответом на сообщение #20090] Sun, 07 November 2010 18:26 Переход к предыдущему сообщенияПереход к следующему сообщения
ПРАКТИК   Ukraine
Сообщений: 1027
Зарегистрирован: February 2010
Географическое положение: Крым, Гурзуф
Гуру кайтостроения
вот тут видео, в следующий раз думаю нормальный полет сниму:

http://www.kiting.org.ua/forum/index.php/m/20104/#msg_20104

вот скотчем скрепил

index.php/fa/8367/0/

index.php/fa/8368/0/

[Обновления: Sun, 07 November 2010 19:03]

Известить модератора

Re: КРЕПЛЕНИЕ ФОТОКАМЕРЫ НА ШЛЕМ [сообщение #26061 является ответом на сообщение #20105] Sat, 08 October 2011 16:08 Переход к предыдущему сообщенияПереход к следующему сообщения
ТИМА   Russian Federation
Сообщений: 574
Зарегистрирован: May 2006
Географическое положение: Калуга
Гуру кайтостроения
PARAMASTER писал(а) Втр, 13 Ноябрь 2007 17:40

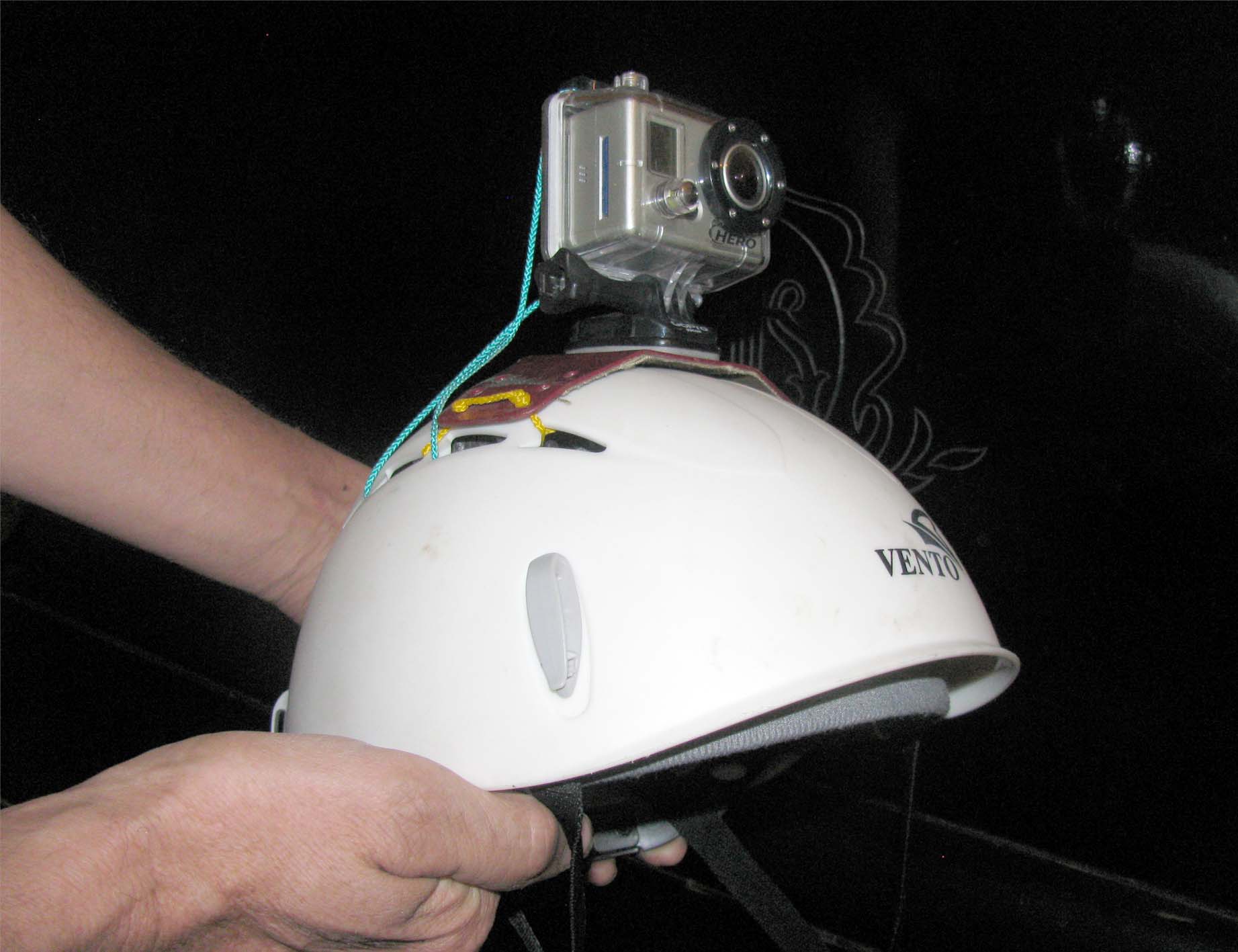

Привет вот кое что из полётов на параплане!
возможно кто как то крепил камеру на каске

index.php/fa/2901/0/

index.php/fa/2902/0/

Известить модератора

Re: КРЕПЛЕНИЕ ФОТОКАМЕРЫ НА ШЛЕМ [сообщение #26070 является ответом на сообщение #26061] Sun, 09 October 2011 21:15 Переход к предыдущему сообщенияПереход к следующему сообщения
yurik
Сообщений: 257
Зарегистрирован: July 2010
Географическое положение: казань
Самодельщик со стажем
Я закрепил вот так:
  • Вложение: хелмет2.jpg
    (Размер: 152.66KB, Загружено 602 раза)
  • Вложение: хелмет.jpg
    (Размер: 158.52KB, Загружено 555 раз)

[Обновления: Sun, 09 October 2011 21:26]

Известить модератора

Re: КРЕПЛЕНИЕ ФОТОКАМЕРЫ НА ШЛЕМ [сообщение #26072 является ответом на сообщение #26070] Sun, 09 October 2011 22:11 Переход к предыдущему сообщенияПереход к следующему сообщения
BALLOON   Sweden
Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...
Гуру кайтостроения
yurik писал(а) Пнд, 10 Октябрь 2011 01:15
Я закрепил вот так:

Это у тебя экшен-камера или автомобильный видео-регистратор? Smile

Известить модератора

Re: КРЕПЛЕНИЕ ФОТОКАМЕРЫ НА ШЛЕМ [сообщение #26073 является ответом на сообщение #26072] Sun, 09 October 2011 22:24 Переход к предыдущему сообщенияПереход к следующему сообщения
yurik
Сообщений: 257
Зарегистрирован: July 2010
Географическое положение: казань
Самодельщик со стажем
Экшен камера Go pro Smile

[Обновления: Sun, 09 October 2011 22:25]

Известить модератора

Re: КРЕПЛЕНИЕ ФОТОКАМЕРЫ НА ШЛЕМ [сообщение #26075 является ответом на сообщение #20090] Mon, 10 October 2011 13:09 Переход к предыдущему сообщенияПереход к следующему сообщения
BALLOON   Sweden
Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...
Гуру кайтостроения
Интересно, а кто ни будь цеплял на шлем автомобильные видеорегистраторы, в качестве экшен камеры? Rolling Eyes
Суть, у тех и других, устройств, считай одна и тажа.

Поглядел видео регистраторы. Хороший выбор! Smile От самых простых и дешёвых до дорогих навороченных.

Вот, например одна из дешёвых моделек:
Автомобильный видеорегистратор Intego VX-90
Цена: 1300 рублей.

http://www.autocomp.ru/.storage/catalogue/electro/vr/intego-vx-90/intego-vx-90-1.jpg
http://www.autocomp.ru/.storage/catalogue/electro/vr/intego-vx-90/intego-vx-90-2.jpg

http://www.autocomp.ru/catalogue/electro/vr/intego-vx-90.htm l

Известить модератора

Re: КРЕПЛЕНИЕ ФОТОКАМЕРЫ НА ШЛЕМ [сообщение #26076 является ответом на сообщение #26075] Mon, 10 October 2011 16:16 Переход к предыдущему сообщенияПереход к следующему сообщения
Rave_n
Сообщений: 622
Зарегистрирован: December 2007
Географическое положение: Ленинградска�...
Гуру кайтостроения
Думаю вариант не самый лучший. Пробовал простой фотик к шлему цеплять зимой.... он прожил одну каталку... все же корпус не герметичный. Потом сушил... заработал... Есть дешевые китайские экшн камеры.... ссылку потерял. найду отпишусь.

Движущая сила человечества — дух творческой неудовлетворенности

Известить модератора

Re: КРЕПЛЕНИЕ ФОТОКАМЕРЫ НА ШЛЕМ [сообщение #26199 является ответом на сообщение #20090] Mon, 17 October 2011 15:06 Переход к предыдущему сообщенияПереход к следующему сообщения
vladus
Сообщений: 21
Зарегистрирован: December 2010
Географическое положение: Красноярский ...
Новичок со стажем
от тут есть камеры http://avtogsm.ru/xdevice-black-box-11-p5133.html

http://avtogsm.ru/phantom-vr-108-wp-p4970.html

Известить модератора

Re: КРЕПЛЕНИЕ ФОТОКАМЕРЫ НА ШЛЕМ [сообщение #26950 является ответом на сообщение #20090] Sat, 17 December 2011 00:55 Переход к предыдущему сообщенияПереход к следующему сообщения
BALLOON   Sweden
Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...
Гуру кайтостроения
ПРАКТИК, ты же снимаешь 808-й камерой.
Не знаешь, как сделать чтобы не отображалось время и дата? Rolling Eyes
Фаил удалял..., а он заново появляется, собака. Very Happy

Известить модератора

Re: КРЕПЛЕНИЕ ФОТОКАМЕРЫ НА ШЛЕМ [сообщение #26951 является ответом на сообщение #20090] Sat, 17 December 2011 10:01 Переход к предыдущему сообщенияПереход к следующему сообщения
ПРАКТИК
Сообщений: 1027
Зарегистрирован: February 2010
Географическое положение: Крым, Гурзуф
Гуру кайтостроения
незнаю

Известить модератора

Re: КРЕПЛЕНИЕ ФОТОКАМЕРЫ НА ШЛЕМ [сообщение #26964 является ответом на сообщение #26950] Mon, 19 December 2011 14:00 Переход к предыдущему сообщенияПереход к следующему сообщения
V0id   Russian Federation
Сообщений: 229
Зарегистрирован: December 2009
Географическое положение: СПб
Самодельщик со стажем
BALLOON писал(а) Сбт, 17 Декабрь 2011 01:55
ПРАКТИК, ты же снимаешь 808-й камерой.
Не знаешь, как сделать чтобы не отображалось время и дата? Rolling Eyes
Фаил удалял..., а он заново появляется, собака. Very Happy

Я у своей(#11) убирал как-то так.

Скоро выложу фотки как я ее на шлем закрепил.
И вообще сейчас новая модель выходит #16 (сравнение с #11).

Хуже большого кайта в передоз может быть только маленький кайт в передоз.

[Обновления: Mon, 19 December 2011 14:00]

Известить модератора

Re: КРЕПЛЕНИЕ ФОТОКАМЕРЫ НА ШЛЕМ [сообщение #26965 является ответом на сообщение #26964] Mon, 19 December 2011 14:17 Переход к предыдущему сообщенияПереход к следующему сообщения
Rave_n
Сообщений: 622
Зарегистрирован: December 2007
Географическое положение: Ленинградска�...
Гуру кайтостроения
http://www.overpower.ru/blog/specialnoe_predlozhenie_dlja_od noklubnikov_ehkshn_kamera_bullet_hd/2011-12-05-94
Вот классная камера. у меня такая. снимает супер. водонепроницаемость до 10 м.

Движущая сила человечества — дух творческой неудовлетворенности

Известить модератора

Re: КРЕПЛЕНИЕ ФОТОКАМЕРЫ НА ШЛЕМ [сообщение #27132 является ответом на сообщение #20090] Wed, 04 January 2012 23:28 Переход к предыдущему сообщенияПереход к следующему сообщения
war15
Сообщений: 92
Зарегистрирован: January 2011
Географическое положение: Белгородская ...
Бывалый+
Маленькое дополнение. На шлем ставят прицел. Чтобы видеть что снимаешь. Это актуально для парашютистов, но может и нам пригодится.

Известить модератора

Re: КРЕПЛЕНИЕ ФОТОКАМЕРЫ НА ШЛЕМ [сообщение #27294 является ответом на сообщение #26964] Wed, 25 January 2012 19:17 Переход к предыдущему сообщенияПереход к следующему сообщения
V0id   Russian Federation
Сообщений: 229
Зарегистрирован: December 2009
Географическое положение: СПб
Самодельщик со стажем
V0id писал(а) Пнд, 19 Декабрь 2011 15:00

Скоро выложу фотки как я ее на шлем закрепил.

Обещал - выкладываю.

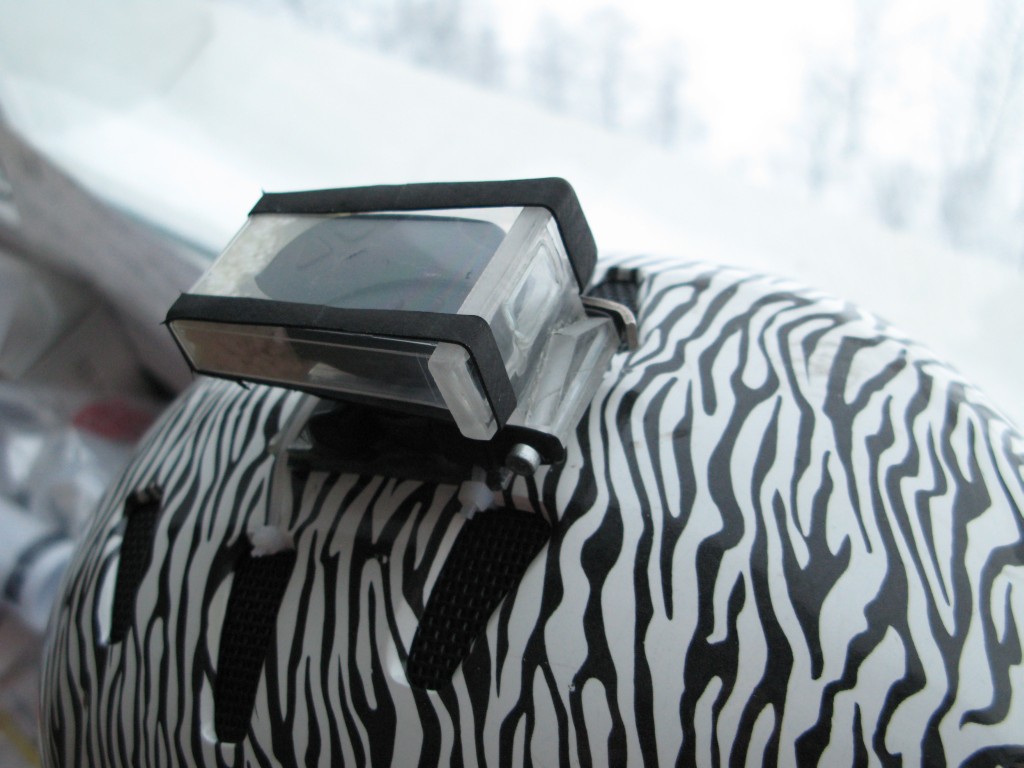

Как это все выглядит
index.php/fa/10925/0/
На фотографии кажется огромной но реальные реальные размеры камеры 50х13х32мм.

А теперь более подробно из чего делал.

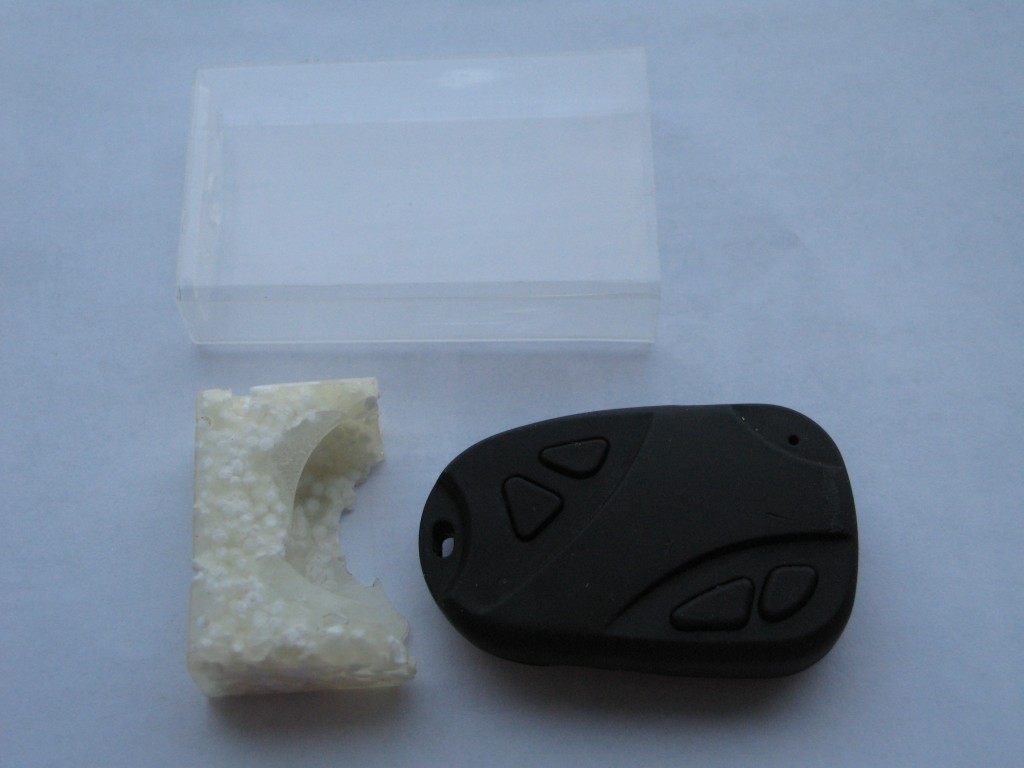

index.php/fa/10922/0/
1. Собственно сама камера
2. Упаковка от tic-tac
3. Вставочка чтобы камера совсем не болталась внутри. В принципе не обязательно, т.к. и так сидит крепко. Делал из эпоксидки и шариков пенопласта.

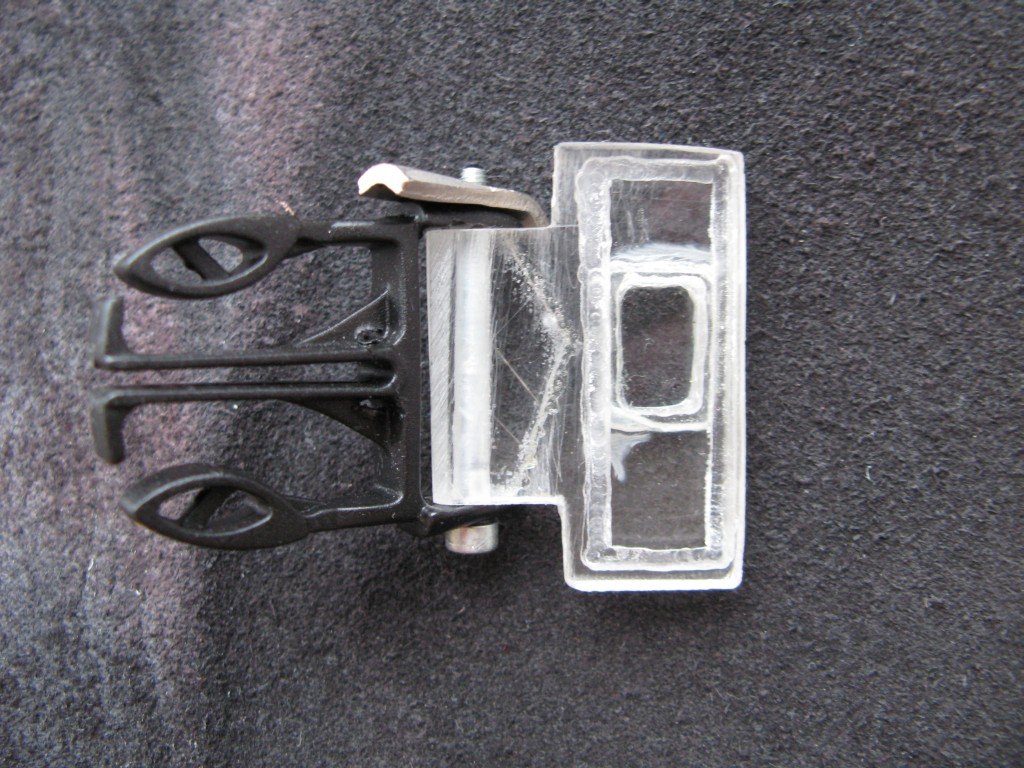

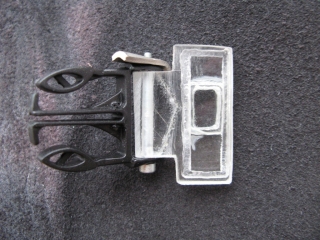

index.php/fa/10923/0/
4. Фастекс застёжка.
5. Оргстекло. В нем нафрезировал дремелем канавку под торец упаковки tic-tac. Также просверлил отверстие для болта.
6. Стекло. Вклеил кусок на эпоксидку напротив объектива.
7. Болт и гайка. Позволяют регулировать угол наклона камеры.

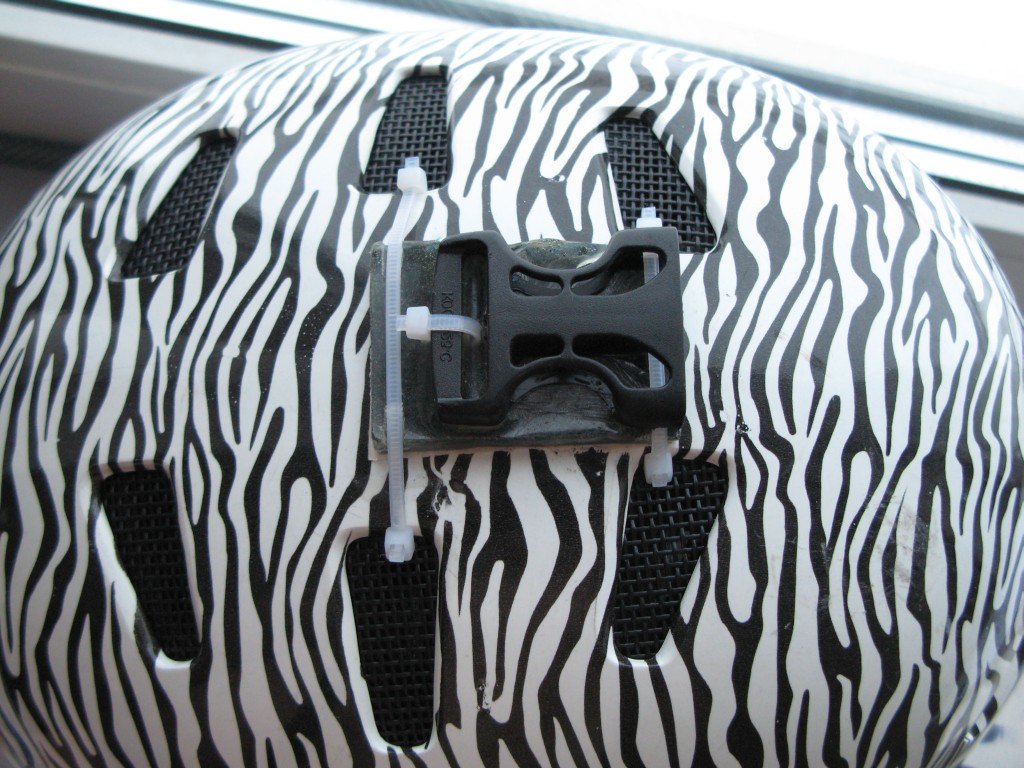

index.php/fa/10924/0/
8. Ответная часть фастекса.
9. Площадка точно по шлему. Делалась следующим образом:
- шлем был обклеен скотчем для защиты от эпоксидки
- сделана рамочка из пластилина вокруг предполагаемого расположения крепления
- в рамочку положен кусок ткани и полит эпоксидкой
- поверх эпоксидки положена смазанная оливковым маслом ответная часть фастекса
- шлем установлен так чтобы эпоксидка никуда не утекала
- после затвердевания эпоксилки все было разобрано, площадка отделена от фастекса и обрезана до нужных размеров
10. Плащадка вместе с фастексом установлена на шлем при помощи двустороннего скотча и хомутов. Можно обойтись только скотчем.

На морозе к сожалению камера держит очень мало времени, но данная проблема решается внешним питанием из теплого внутреннего кармана куртки.

Планируемые усовершенствования: залить канавку силиконовым герметиком или еще чем и получить разборный водонепроницаемый кейс для камеры.
  • Вложение: on_helmet.jpg
    (Размер: 126.98KB, Загружено 908 раз)
  • Вложение: disassemble.jpg
    (Размер: 82.47KB, Загружено 892 раза)
  • Вложение: mount_father.jpg
    (Размер: 199.29KB, Загружено 881 раз)
  • Вложение: mount_mother.jpg
    (Размер: 199.24KB, Загружено 861 раз)
  • Вложение: disassemble_s.jpg
    (Размер: 40.90KB, Загружено 1318 раз)
  • Вложение: mount_father_s.jpg
    (Размер: 76.36KB, Загружено 1308 раз)
  • Вложение: mount_mother_s.jpg
    (Размер: 81.96KB, Загружено 1288 раз)
  • Вложение: on_helmet_s.jpg
    (Размер: 59.24KB, Загружено 1313 раз)


Хуже большого кайта в передоз может быть только маленький кайт в передоз.

[Обновления: Wed, 25 January 2012 19:39]

Известить модератора

Re: КРЕПЛЕНИЕ ФОТОКАМЕРЫ НА ШЛЕМ [сообщение #27297 является ответом на сообщение #20090] Wed, 25 January 2012 22:28 Переход к предыдущему сообщенияПереход к следующему сообщения
BALLOON   France
Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...
Гуру кайтостроения
Как мне всё это знакомо... Smile
Тоже, ни так давно, мастерил защитный бокс и крепление для 808-й камеры.

Будит время, тоже выложу фото.
- Сам бокс, с выведенным управление и широкоугольным объективом-приставкой.
- Крепление на шлем.
- Крепление на стропы.
- Крепление на нервюру.

Известить модератора

Re: КРЕПЛЕНИЕ ФОТОКАМЕРЫ НА ШЛЕМ [сообщение #27298 является ответом на сообщение #27297] Thu, 26 January 2012 01:55 Переход к предыдущему сообщенияПереход к следующему сообщения
V0id
Сообщений: 229
Зарегистрирован: December 2009
Географическое положение: СПб
Самодельщик со стажем
BALLOON писал(а) Срд, 25 Январь 2012 23:28
Будит время, тоже выложу фото.

Будьте любезны, отыщите время, прелюбопытно взглянуть на то что у вас получилось.

Хуже большого кайта в передоз может быть только маленький кайт в передоз.

Известить модератора

Re: КРЕПЛЕНИЕ ФОТОКАМЕРЫ НА ШЛЕМ [сообщение #27300 является ответом на сообщение #20090] Thu, 26 January 2012 09:25 Переход к предыдущему сообщенияПереход к следующему сообщения
BALLOON   Sweden
Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...
Гуру кайтостроения
Защитный бокс и крепления для 808-й камеры.

http://paraplan.ru/photos/albums/userpics/19012/1~0.jpg

http://paraplan.ru/photos/albums/userpics/19012/2~0.jpg

http://paraplan.ru/photos/albums/userpics/19012/3~0.jpg

http://paraplan.ru/photos/albums/userpics/19012/4~0.jpg

http://paraplan.ru/photos/albums/userpics/19012/5~0.jpg

http://paraplan.ru/photos/albums/userpics/19012/6~0.jpg

http://paraplan.ru/photos/albums/userpics/19012/7~0.jpg

Всё делалось из подручных средств. Smile
1.Корпус для бокса, из коробки (переключения режимов) от китайской гирлянды.
2.Кнопки под управление камерой, от китайского радиоприёмника сканера.
3.Глазок под светодиод (индикатор работы камеры) из тонкого оргстекла.
4.Внутренняя подкладка, из материала Флис.
5.Широкоугольный объектив-приставка. Корпус из толстого спиртового маркера, + 2 линзы от объектива плёночного фотоаппарата Смена-8м.
6.Платформа из плотного картона обшитого оксфордом. Снизу пришита липучка 50х50мм. Сверху пришита резинка, которой бокс крепится к платформе.
7.Платформу можно устанавливать на разные крепления, в основе которых липучка шириной 50мм.
8.И на шлем, и на стропы и на нервюру, везде камера крепится на липучку.
9.Есть ещё страховочный шнурок. Один конец которого крепится за ушко на самой камере, а другой: к ремешку шлема или к стропам, в зависимости от использования.

Известить модератора

Re: КРЕПЛЕНИЕ ФОТОКАМЕРЫ НА ШЛЕМ [сообщение #27319 является ответом на сообщение #20090] Sat, 28 January 2012 06:49 Переход к предыдущему сообщенияПереход к предыдущему сообщения
BALLOON   Sweden
Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...
Гуру кайтостроения
Чтобы картина была яснее, вот ещё два фото: Smile

http://paraplan.ru/photos/albums/userpics/19012/8~0.jpg

http://paraplan.ru/photos/albums/userpics/19012/9~0.jpg

Известить модератора

Предыдущая тема: NOBILE 50 FIFTY
Следующая тема: Как наложить рисунок на выкройки?
Переход к форуму:


[ Сформировать XML ] [ RSS ]

Текущее время: Sat May 03 21:18:21 EEST 2025
.:: Обратная связь :: Начало ::.

При поддержке: FUDforum 3.0.6.
© 2001-2013 FUDforum Bulletin Board Software
