| Коллективное творчество. [сообщение #4436] |
Thu, 11 January 2007 14:01  |
|
|
Вчера был ветер 15 м/с, и это располагало к творчеству.
Нарисовал по картинкам психа-3. Профиль в нём, приблизительно такой, как на картинке которую постил Jazz.
Также нарисована арка как у озонов. (она пока что с абстрактым профилем)
Кто, что думает - высказывайтесь.
-
Вложение: ARC v1.sle
(Размер: 6.75KB, Загружено 428 раз)
[Обновления: Thu, 11 January 2007 17:02] Известить модератора |
|
|
|
| Re: Коллективное творчество. [сообщение #4440 является ответом на сообщение #4436] |
Thu, 11 January 2007 15:16  |
|
|
по арке - 17% для А-ряда не далековато?
+ на уши профиль надо бы что-то типа рефлекса - на сброшенной тяге и в поворотах могут складываться.
по фойлу - ты когда тестировал 4 ряда на сколько % назад А ряд ставил? как-то меня смущает что так далеко. думаю чуть потеря давления внутри и морда в смятку будет. как думаешь?
стропы - 3 неприцепленные панели в центре - какой тайный смысл?
>>Кто, что думает - высказывайтесь.
думаю что мы все пухнем от отсутствия нормальной каталки =)
|
|
|
|
| Re: Коллективное творчество. [сообщение #4442 является ответом на сообщение #4440] |
Thu, 11 January 2007 17:01 |
|
|
>по арке - 17% для А-ряда не далековато?
Возможно.
Над аркой ещё не размышлял.
Да и опыта по ним не особо много.
Был один купол без строп я его цеплял как арку с боу строповкой.
>по фойлу - ты когда тестировал 4 ряда на сколько % назад А ряд ставил? как-то меня смущает что так далеко.
На 11. Но можно и дальше.
Это сказывается только на старте, а в полёте это не особо влияет.
А т.к. он будет клапанный то всё будет замечательно, первый старт попарятся а все остальные легко. Ну и конечно жёскость нужна.
>думаю чуть потеря давления внутри и морда в смятку будет. как думаешь?
Не будет. проверялось на пилотажке 3.7.
Да и на той зелёной пятёрке, которую ты идел, тоже А-ряд достаточно далеко.
Конечно на большой площади всё будет проявляться сильнее, но такой тенденции нет.
> ?стропы - 3 неприцепленные панели в центре - какой тайный смысл?
Дык там Д-рибы. На сколько я понял из картинок у ФС именно так.
Опс, у меня ж там в других секциях Д-рибы с клапанами пересукутся, щас подправлю.
>>Кто, что думает - высказывайтесь.
>думаю что мы все пухнем от отсутствия нормальной каталки =)
В прогнозе вроде небольшу зиму обещали. С понедельника думаю можно будет катать (на полях).
|
|
|
|
| Re: Коллективное творчество. [сообщение #4447 является ответом на сообщение #4442] |
Thu, 11 January 2007 20:37 |
 |
kartuz
Сообщений: 1824
Зарегистрирован: September 2006
Географическое положение: latvija
|
Гуру кайтостроения |
|
|
Фоил мне нра ,мой размерчик.
а ленты как у ФС там где Д-рибы вшивать надо?
и как узнать их точный размер.ведь от этого зависит раздутие панелей.
А такие д-риб не лучше будут(скромный вклад чайника)
[Обновления: Thu, 11 January 2007 20:49] Известить модератора |
|
|
|
| Re: Коллективное творчество. [сообщение #4448 является ответом на сообщение #4436] |
Thu, 11 January 2007 21:47 |
|
|
кста если уж совсем делать на психа похоже - то надо сделать поплоще - 0.86 у него отношение площади проекционной к общей.
походу одним файлом не обойтись - несколько файлов под стропы, несколько файлов для совмещения D и H рибов..
на тему строп внутренних между точками крепления есть такой вариант - печатать в PDF файл с установленным в 0 billow на размере А0 в режиме Separate ( эт когда длинная простыня). потом средствами акробата вычленить нужные странички с требуемыми панелями и заимпортировать их в рино. а рино уже можно нормально размеры снять. ктати наверно так весь кайт можно перевести в рино, только муторно
[Обновления: Thu, 11 January 2007 22:03] Известить модератора |
|
|
|
| Re: Коллективное творчество. [сообщение #4449 является ответом на сообщение #4448] |
Thu, 11 January 2007 22:21 |
|
|
| Jazzz писал(а) Чтв, 11 Января 2007 21:47 |
печатать в PDF файл с установленным в 0 billow на размере А0 в режиме Separate ( эт когда длинная простыня). потом средствами акробата вычленить нужные странички с требуемыми панелями и заимпортировать их в рино. а рино уже можно нормально размеры снять.
|
Так у А0 есть четкие размеры. Открой файл Adobe Illustrator'ом и померяй там что надо...
|
|
|
|
| Re: Коллективное творчество. [сообщение #4450 является ответом на сообщение #4436] |
Thu, 11 January 2007 22:43 |
|
|
>>Так у А0 есть четкие размеры. Открой файл Adobe Illustrator'ом и померяй там что надо...
A0 тут не причем. главное стобы панель по ширине в лист влезала. а чем измерять это уже не важно
|
|
|
|
| Re: Коллективное творчество. [сообщение #4455 является ответом на сообщение #4450] |
Fri, 12 January 2007 02:43 |
|
|
По поводу арки:
Не, чёта слишком плоско получается.

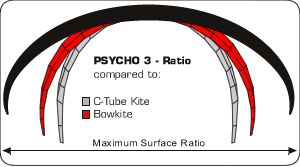

Я срисовывал отсюда. И это больше похоже на правду.
По поводу H-rib-ов:
Конечно всё это замеательно, но это усложняет конструкцию, а пользы от этого совсем мало. Типа не тянется верхняя обшика.
Да и вобще, если реально думать о шитье, то я бы сильно упростил конструкцию.
[Обновления: Fri, 12 January 2007 02:44] Известить модератора |
|
|
|
|
|
| Re: Коллективное творчество. [сообщение #4458 является ответом на сообщение #4457] |
Fri, 12 January 2007 12:41 |
|
|
>>Не, чёта слишком плоско получается.
исходил из техданных по площадям у них на сайте.
вполне похоже на фотки, не помню, вроде постил их как-то..
А как же та картинка? Думаеш они дезинформируют?
Но всё равно, моя арочность мне больше нравится
>>Да и вобще, если реально думать о шитье, то я бы сильно упростил конструкцию
переключаемся на озоновскую арку? =)
А почему бы и нет.
Кстати где-то через недельку у меня будет возможность поэксперементировать на эту тему, с живым древним клапанником.
> а еще я бы добавил JF как в этом файлике. правда для этого нужно профиль придумать.
Я тоже собирался в сёрфплане нарисовать кайт с дырками примерно тем же способом. Но были неясные моменты, а теперь всё понятно.
А про конкретно эту модель:
Я такое точно шить не стану. Слишком тонкий профиль, слишком наворочено, много излишеств.
|
|
|
|
| Re: Коллективное творчество. [сообщение #4460 является ответом на сообщение #4436] |
Fri, 12 January 2007 14:31 |
|
|
>>А как же та картинка? Думаеш они дезинформируют?
думаю что это просто схема рекламного характера. то что дано в тех таблицах - думаю близко к истине, мож даже в проекте купола так и есть.
однако, в таких пределах меняется арочность расстроповкой без возникновения особых артефактов на куполе - так что то что на самом деле может сказать только фотка спереди и на полной загрузке.
>> Кстати где-то через недельку у меня будет возможность поэксперементировать на эту тему, с живым древним клапанником.
палки в уши шить будешь? кста - хорошие результаты дают Y коннекторы на ушах ( на фотках у одного из прототипов есть) - уши имеют меньше тенденцию завалиться вовнутрь задней кромкой.
|
|
|
|
| Re: Коллективное творчество. [сообщение #4463 является ответом на сообщение #4460] |
Fri, 12 January 2007 15:15 |
|
|
>> Кстати где-то через недельку у меня будет возможность поэксперементировать на эту тему, с живым древним клапанником.
> палки в уши шить будешь?
Да. Это обзательный момент.
кста - хорошие результаты дают Y коннекторы на ушах
Попробую.
|
|
|
|
]
