Изготовление балонов [сообщение #5931] Tue, 08 May 2007 11:54 Переход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

Попробую здесь выложить процесс изготовления балонов.Это не руководство к действию,а лично мое видение процесса,с учетом имеющихся материаллов,оснастки,свободного времени и т.д.Предупреждаю сразу,результат мне еще неизвестен,своего рода онлайн(по-возможности Cool )

Re: Изготовление балонов [сообщение #5932 является ответом на сообщение #5931] Tue, 08 May 2007 12:05 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

... ...Пленка,которую мне удалось найти у себя в городе,говорят силикон,точно утверждать насчет названия небуду,т.к. ничего про нее не нашел.Единственно в чем более-менее уверен,это то,что пленка такая-же как на мобильниковых чехлах и прозрачных надувных матрацах и игрушках.Хотелось бы и потоньше,но был только остаток и довольно сильно помятый.Пришлось взять ту,что немного толще(и дороже Evil or Very Mad ).Тут же в продаже была пленка ПВХ (по утверждениям продавцов) Она с одной стороны гладкая,с другой армированная тканью.Цветов много,причем и самых ярких,но нам она неподойдет,так как даже из самой тонкой,что есть в продаже,толстовата.Ее применяют для тентов,навесов,шатров и т.д.
index.php/fa/1942/0/

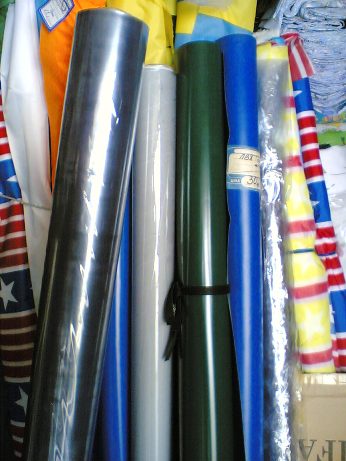

слева рулон силикона,правее ПВХ
  • Вложение: Фото(890).jpg
    (Размер: 36.68KB, Загружено 3832 раза)
Re: Изготовление балонов [сообщение #5933 является ответом на сообщение #5932] Tue, 08 May 2007 12:12 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

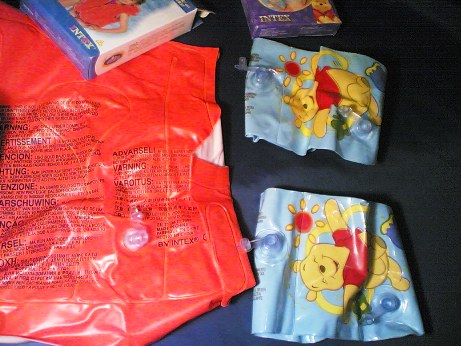

... в качестве клапанов,пошли детские надувные нарукавники и жилет.Вначале купил жилет,на нем три клапана,нарукавников в продаже небыло(говорят не сезон еще Cool ),потом в одном из спортивных магазинов нашел и нарукавники.Нарукавники дешевле в два раза и клапанов на них четыре.
index.php/fa/1943/0/

..сами клапана довольно неплохие,внутренний диаметр 9 мм., Диаметр основания 40мм.
  • Вложение: Фото(892).jpg
    (Размер: 55.07KB, Загружено 3817 раз)
Re: Изготовление балонов [сообщение #5934 является ответом на сообщение #5933] Tue, 08 May 2007 16:43 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

... кроить пленку лучше всего в каком-нибудь большом помещении,так гораздо быстрее.Основное требование-это отсутствие песчинок,которые могут повредить пленку.У меня на раскрой ушло около часа.
index.php/fa/1944/0/
  • Вложение: Фото(893).jpg
    (Размер: 34.71KB, Загружено 3768 раз)
Re: Изготовление балонов [сообщение #5942 является ответом на сообщение #5931] Thu, 10 May 2007 09:16 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

...перед непосредственно пайкой баллонов ,провел ряд проб,чтоб определиться со всеми ньюансами,подобрать температуру,время пайки и т.д.
еще меня интересовал вопрос самой пайкой.Эксперементы показали,что самый лучший способ-это пайка внахлест через ткань. Ткань подкладывается на поверхность,потом пленка,сверху опять ткань.При таком способе ,шов получается ровный,без всяких складок и процесс пайки легко контролируется.Балоны большие,поэтому пайку проводил не большими участками с перекрытием.Ткань использовал,такую как на чехлах,только белую.,после пайки,ткань удаляется,а на поверхности пленки отпечатывается структура ткани,своего рода перфорация.
Клапана впаивал также через ткань,используя проставки.
index.php/fa/1945/0/
  • Вложение: Фото(895).jpg
    (Размер: 32.94KB, Загружено 3781 раз)
Re: Изготовление балонов [сообщение #5943 является ответом на сообщение #5931] Thu, 10 May 2007 09:17 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

вот первый балон,самый маленький.
index.php/fa/1946/0/
  • Вложение: Фото(896).jpg
    (Размер: 34.00KB, Загружено 3749 раз)
Re: Изготовление балонов [сообщение #5945 является ответом на сообщение #5931] Thu, 10 May 2007 09:22 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

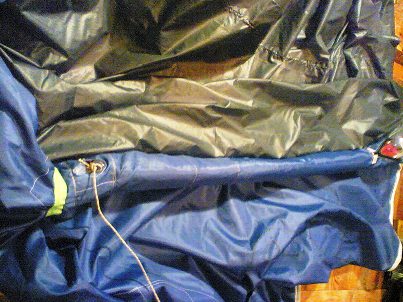

сразу нетепелось впихнуть его в чехол,технология всем известна: вначале через отверстие для клапана,просовывается шнур,а потом втягивается балон "за веревочку" внутрь.
index.php/fa/1947/0/


потом постепенно надувая балон,нужно " мять колбасу" в разные стороны,чтоб балон более-менее распределился внутри чехла.
index.php/fa/1948/0/
  • Вложение: Фото(897).jpg
    (Размер: 38.76KB, Загружено 3730 раз)
  • Вложение: Фото(898).jpg
    (Размер: 37.45KB, Загружено 3734 раза)
Re: Изготовление балонов [сообщение #5961 является ответом на сообщение #5931] Fri, 11 May 2007 09:38 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

... реберные балоны готовы.Вечером уложил их в чехлы(кстати не плохо получается,если использовать тальк),надул,до утра простояли. Вроде давление не изменилось Rolling Eyes .Сегодня возьмусь за большой(его длинна,как у этих вместе взятых)..
Re: Изготовление балонов [сообщение #5964 является ответом на сообщение #5931] Fri, 11 May 2007 11:20 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

...index.php/fa/1958/0/
index.php/fa/1959/0/
  • Вложение: Фото(899).jpg
    (Размер: 40.29KB, Загружено 3784 раза)
  • Вложение: Фото(900).jpg
    (Размер: 50.77KB, Загружено 3678 раз)
Re: Изготовление балонов [сообщение #5965 является ответом на сообщение #5964] Fri, 11 May 2007 11:27 Переход к предыдущему сообщенияПереход к следующему сообщения
mak31415   Ukraine
Сообщений: 490
Зарегистрирован: March 2007
Гуру кайтостроения
Привет. А балоны что кривизны вообще не имеют и центральный тоже. Shocked Просто я живых балонов не видел, а серфплан их принципиально не рисует.
Re: Изготовление балонов [сообщение #5966 является ответом на сообщение #5931] Fri, 11 May 2007 11:31 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

..ну да,чехлы форму придают Rolling Eyes
... кстати я тоже, балоны первый раз у себя в комнате увидел...

[Обновления: Fri, 11 May 2007 11:32]

Известить модератора

Re: Изготовление балонов [сообщение #5967 является ответом на сообщение #5966] Fri, 11 May 2007 11:49 Переход к предыдущему сообщенияПереход к следующему сообщения
mak31415   Ukraine
Сообщений: 490
Зарегистрирован: March 2007
Гуру кайтостроения
Когда ты успеваешь все это делать.Surprised У меня в основном только вечера и выходные. А ты и балоник и серф и подвеску. Молодец.
Re: Изготовление балонов [сообщение #5968 является ответом на сообщение #5967] Fri, 11 May 2007 12:14 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

... да есть свободные полчаса,стараюсь использовать.... Rolling Eyes
Re: Изготовление балонов [сообщение #5969 является ответом на сообщение #5931] Fri, 11 May 2007 18:49 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

... изготовил поперечный балон.Размера жилплощади только-только хватило,чтоб развернуть во всю длинну и надуть.

кстати рекомендую: ... если сразу браться за кайты больших размеров,то потом маленькие гораздо проше делаться будут... Rolling Eyes
index.php/fa/1962/0/
  • Вложение: gondonius.jpg
    (Размер: 35.65KB, Загружено 3646 раз)
Re: Изготовление балонов [сообщение #5971 является ответом на сообщение #5931] Fri, 11 May 2007 21:00 Переход к предыдущему сообщенияПереход к следующему сообщения
Aleksandr   Ukraine
Сообщений: 41
Зарегистрирован: December 2006
Географическое положение: Херсон
Немножко бывалый

Уважаемый VVS я рад за ваши успехи в кайтостроении.НАдеюсь мы с вами всетаки сумеем договорится за пленку для балонов!



С уважением Александр!
Re: Изготовление балонов [сообщение #5972 является ответом на сообщение #5971] Fri, 11 May 2007 21:09 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

...высылаю образец,если не покажется тяжелой ... Rolling Eyes
icon14.gif  Re: Изготовление балонов [сообщение #5973 является ответом на сообщение #5969] Fri, 11 May 2007 21:56 Переход к предыдущему сообщенияПереход к следующему сообщения
master_70   Satellite Provider
Сообщений: 481
Зарегистрирован: January 2007
Географическое положение: Kirov
Гуру кайтостроения

Very Happy класная колбаска
Когда планируешь опробовать свое детище?


Кайт клуб "Za Vetrom" Киров
Доски на заказ.
Re: Изготовление балонов [сообщение #5974 является ответом на сообщение #5931] Sat, 12 May 2007 11:00 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

...хотел сегодня,но ветер сильный.Вспоминая испытания предыдущего кайта,че-то рисковать не хочется.Может к вечеру где-нибудь в низине попробую надуть...
Re: Изготовление балонов [сообщение #9368 является ответом на сообщение #5974] Sat, 02 February 2008 22:29 Переход к предыдущему сообщенияПереход к следующему сообщения
master_70   Russian Federation
Сообщений: 481
Зарегистрирован: January 2007
Географическое положение: Kirov
Гуру кайтостроения

начал балон запосной делать. для 17 метрового кайта,
vvs>> чам и как болоны сваривал и соски ?
Центральный болон делал прямой или с утоньшением к ушам?

пленка ПВХ
index.php/fa/3326/0/

index.php/fa/3327/0/

index.php/fa/3328/0/

index.php/fa/3329/0/

длина порядка 11 м.
посмотрю что получится Razz
  • Вложение: 02-02-08_1743.jpg
    (Размер: 58.13KB, Загружено 3507 раз)
  • Вложение: 02-02-08_1809.jpg
    (Размер: 66.76KB, Загружено 3475 раз)
  • Вложение: 02-02-08_1815.jpg
    (Размер: 61.74KB, Загружено 3440 раз)
  • Вложение: 02-02-08_1820.jpg
    (Размер: 56.53KB, Загружено 3464 раза)


Кайт клуб "Za Vetrom" Киров
Доски на заказ.

[Обновления: Sat, 02 February 2008 22:57]

Известить модератора

Re: Изготовление балонов [сообщение #9370 является ответом на сообщение #5931] Sun, 03 February 2008 07:34 Переход к предыдущему сообщенияПереход к предыдущему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

...с утоньшением.Разница в диаметрах центра и края довольно большая.Паял утюгом через ткань.
