Чикен....планка...триммер..и т.д. Вопросы изготовления!!! [сообщение #6961] Tue, 28 August 2007 22:15 Переход к следующему сообщения
damon   Russian Federation
Сообщений: 50
Зарегистрирован: October 2005
Бывалый+
День добрый!!!

Все время использовал в качестве прицепной системы ...обыкновенный замок от автомобильного ремня безопасности Very Happy он совмещал в себе и крюк и чикен луп.... удобно прицепляться.... быстро отцепляться...надежно до крайности... но когда в один прекрастный день при экстренной отцепке ..пролетающий мимо замок ударил меня по морде лица... Twisted Evil . я задумался как изготовить более легкую систему отцепки!!!...
Так вот вопросы....

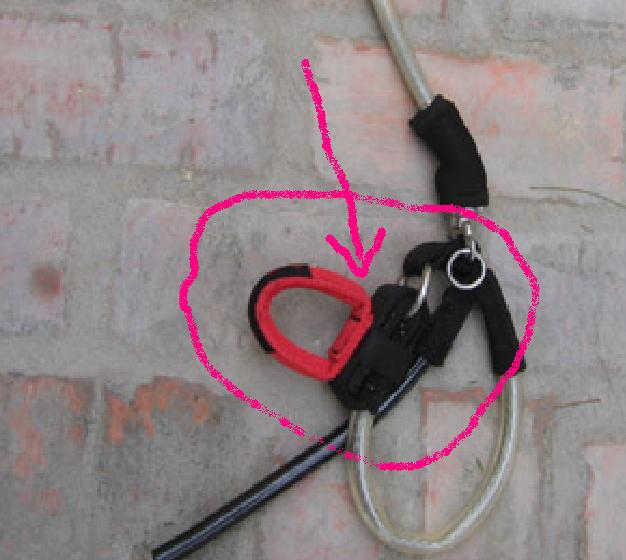

1. Как изготовить систему отцепки из липучки?

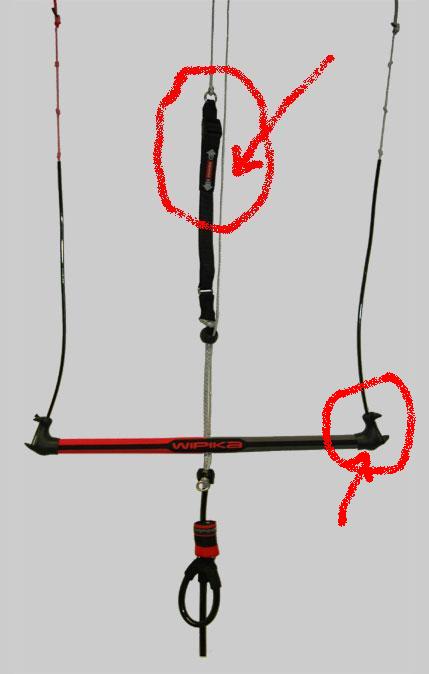

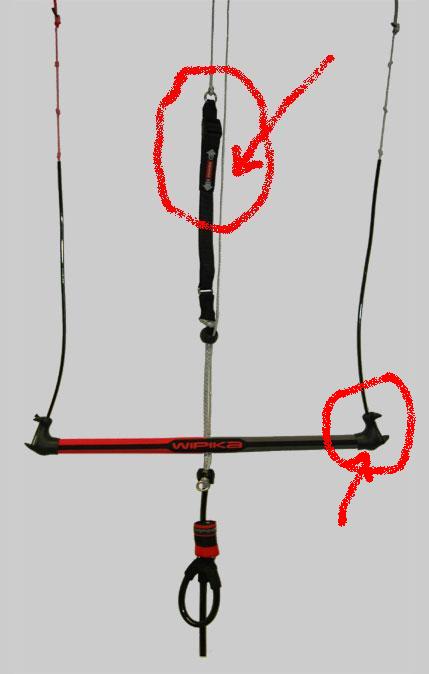

2. Как изготовить тримммер который регулируется одной рукой... как у крайних параависов.... Петелька на которой нарисовано - +
3. Если кто еще использует самодельные планки.... из чего вы делаете крайние уши для намотки строп???

Всех благ...

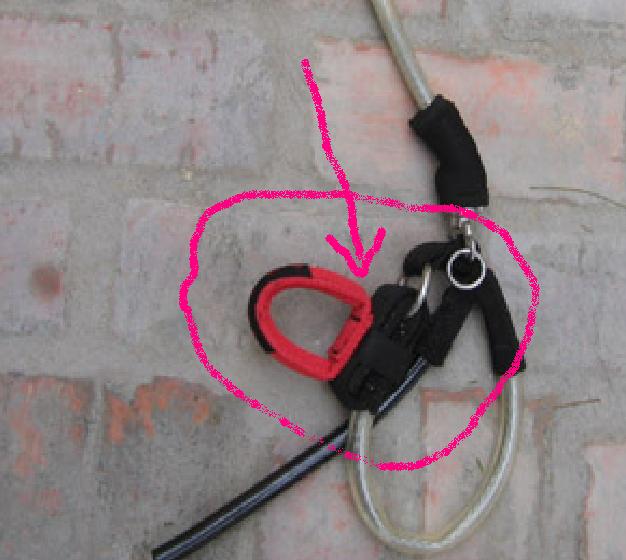

  • Вложение: loop.JPG
    (Размер: 42.71KB, Загружено 1585 раз)
  • Вложение: trimm.JPG
    (Размер: 22.65KB, Загружено 1492 раза)
  • Вложение: lines.JPG
    (Размер: 23.21KB, Загружено 1309 раз)

Известить модератора

Re: Чикен....планка...триммер..и т.д. Вопросы изготовления!!! [сообщение #6972 является ответом на сообщение #6961] Wed, 29 August 2007 22:57 Переход к предыдущему сообщенияПереход к следующему сообщения
damon   Russian Federation
Сообщений: 50
Зарегистрирован: October 2005
Бывалый+
Ладно..... Smile раз ни кто не отвечает .... упрощу задачу..... отцепку и тримммер... вроде сделал... остался вопрос про наконечники для строп...... Rolling Eyes

Известить модератора

Re: Чикен....планка...триммер..и т.д. Вопросы изготовления!!! [сообщение #6975 является ответом на сообщение #6972] Thu, 30 August 2007 09:59 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения
... так уже писали,вроде в кайтовом снаряжении...У меня велосипедные тормозные ручки... Rolling Eyes

Известить модератора

Re: Чикен....планка...триммер..и т.д. Вопросы изготовления!!! [сообщение #7068 является ответом на сообщение #6975] Sun, 09 September 2007 18:29 Переход к предыдущему сообщенияПереход к следующему сообщения
damon   Russian Federation
Сообщений: 50
Зарегистрирован: October 2005
Бывалый+

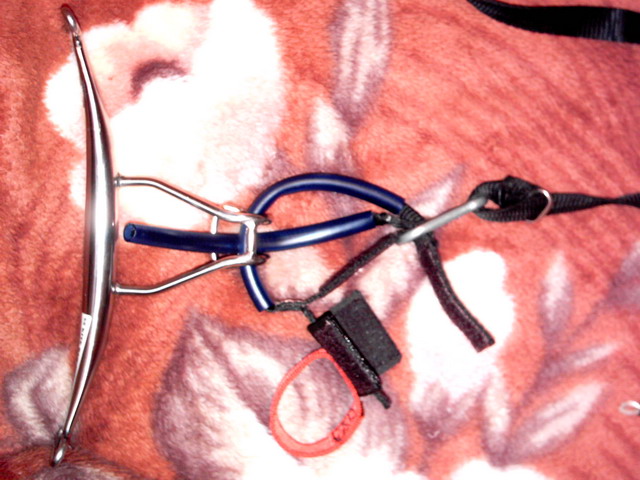

index.php/fa/2559/0/Во...наконец на выходных удалось протестировать свой новый чикен.... после некоторых доработок получилась такая штука.... может кому интересттно будет... Very Happy
  • Вложение: loop1.jpg
    (Размер: 145.78KB, Загружено 4672 раза)
  • Вложение: loop2.jpg
    (Размер: 149.72KB, Загружено 1052 раза)
  • Вложение: loop3.jpg
    (Размер: 140.76KB, Загружено 1070 раз)
  • Вложение: loop4.jpg
    (Размер: 152.52KB, Загружено 963 раза)

Известить модератора

Re: Чикен....планка...триммер..и т.д. Вопросы изготовления!!! [сообщение #7070 является ответом на сообщение #7068] Sun, 09 September 2007 18:59 Переход к предыдущему сообщенияПереход к следующему сообщения
DKhrulev   Russian Federation
Сообщений: 148
Зарегистрирован: July 2007
Географическое положение: Нижний Новгор...
Дважды бывалый
Слушай что то я не совсем понял как он у тебя чикен работает?

[Обновления: Sun, 09 September 2007 19:11]

Известить модератора

Re: Чикен....планка...триммер..и т.д. Вопросы изготовления!!! [сообщение #7072 является ответом на сообщение #7070] Sun, 09 September 2007 19:13 Переход к предыдущему сообщенияПереход к следующему сообщения
damon   Russian Federation
Сообщений: 50
Зарегистрирован: October 2005
Бывалый+
DKhrulev писал(а) Sun, 09 September 2007 11:59

Слушай что то я не совсем понял как он у тебя работает?

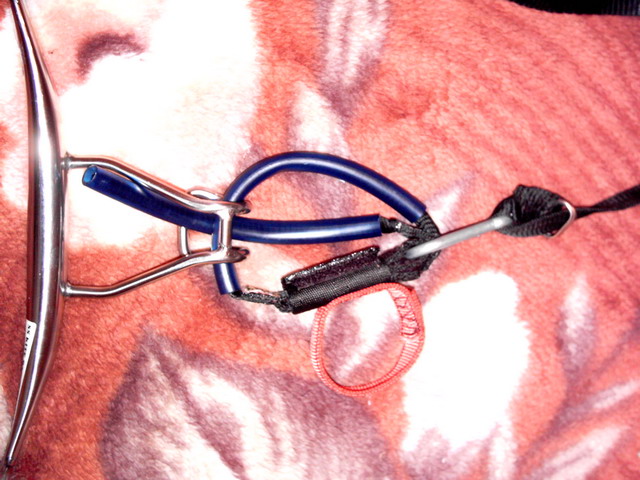

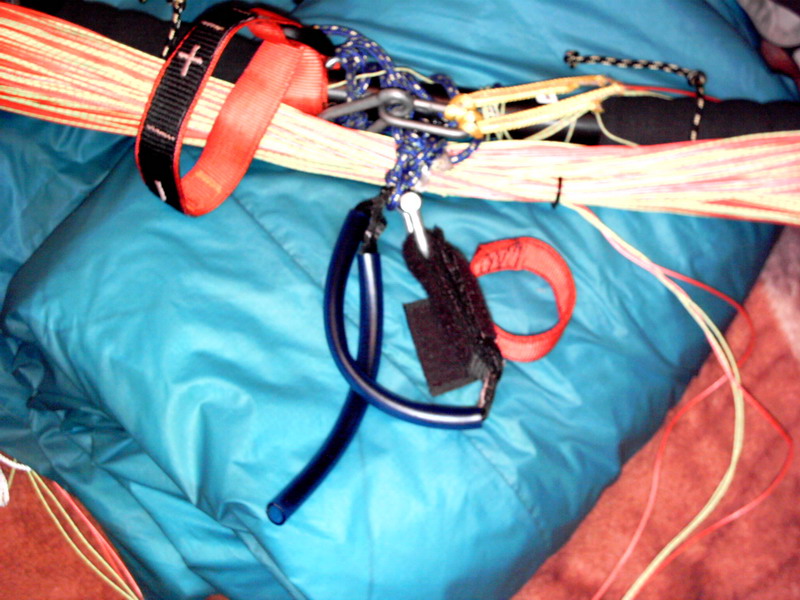

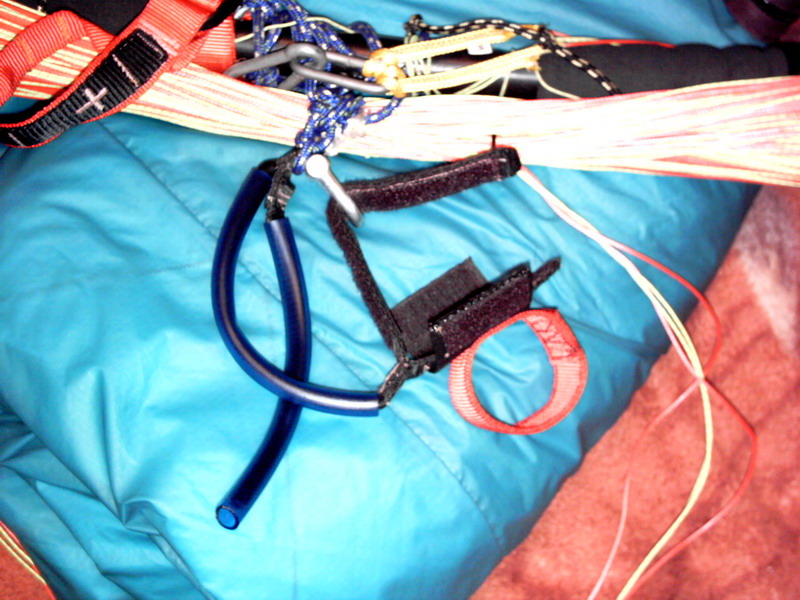

Да вроде я все сфоткал....??? loop1 в собранном состоянии... 2 открыта предохранительная липучка, которая склеевает всю конструкцию вместе... и защищает от грязи.... 3 открыта стопорная часть липучки... которая не дает сработать отчепке... 4 открыта основная липучка.... Када она открыта... одна ее часть приделанная к кайту вытягивает замок через кольцо....

Отцепка работает при наличии тяги... собственно када она и нужна Very Happy

Известить модератора

Re: Чикен....планка...триммер..и т.д. Вопросы изготовления!!! [сообщение #7073 является ответом на сообщение #7072] Sun, 09 September 2007 20:45 Переход к предыдущему сообщенияПереход к следующему сообщения
DKhrulev   Russian Federation
Сообщений: 148
Зарегистрирован: July 2007
Географическое положение: Нижний Новгор...
Дважды бывалый
Как липучка рассоединяется я понял. Ни как не могу понять как он (чикен) сработает в критической ситуации, неужто ты липучки свои будешь расклеивать.

Известить модератора

Re: Чикен....планка...триммер..и т.д. Вопросы изготовления!!! [сообщение #7074 является ответом на сообщение #7073] Sun, 09 September 2007 21:05 Переход к предыдущему сообщенияПереход к следующему сообщения
damon   Russian Federation
Сообщений: 50
Зарегистрирован: October 2005
Бывалый+
DKhrulev писал(а) Sun, 09 September 2007 13:45

Как липучка рассоединяется я понял. Ни как не могу понять как он (чикен) сработает в критической ситуации, неужто ты липучки свои будешь расклеивать.


Very Happy Да нет конечно... в том то и прелесть что не надо их расцеплять.....я же написал что они под нагрузкой сами расцепляються... и кайт уходит... Smile ... а все эти примочки с внешней и стопорной липучной лишь для того чтобы не дать этой самой липучке разлипуться раньше времени т.е. когда я на ней висеть буду... Smile ... Дергаешь за красное колечко и кайт сам все дальше делает Very Happy ок????

Известить модератора

Re: Чикен....планка...триммер..и т.д. Вопросы изготовления!!! [сообщение #7075 является ответом на сообщение #7074] Sun, 09 September 2007 21:41 Переход к предыдущему сообщенияПереход к следующему сообщения
DKhrulev   Russian Federation
Сообщений: 148
Зарегистрирован: July 2007
Географическое положение: Нижний Новгор...
Дважды бывалый
А здоровья хватает, так чтобы при рывке (рукой) липучки расцепились, они же с противоположной стороны и в внахлест? А для чего нужен шнурок в трубке который у тебя рядом болтается?

Известить модератора

Re: Чикен....планка...триммер..и т.д. Вопросы изготовления!!! [сообщение #7076 является ответом на сообщение #7075] Sun, 09 September 2007 22:44 Переход к предыдущему сообщенияПереход к следующему сообщения
damon   Russian Federation
Сообщений: 50
Зарегистрирован: October 2005
Бывалый+
Вообще - то.. чтобы разцепить липучку здоровья много не надо... Smile даже моя, хрупкая и очень милая жена Embarassed без проблем справляется с этой супер задачей... А если добавить немного адре(и)налина... то ... я думаю ты эту липучку попалам разорвать сможешь... Smile
А трубка это всего навсего палец который вставляется в крюк под луп... чтобы тот самый луп не спадал с крюка в не нагруженном состоянии... Это стандартная весчч...???? Rolling Eyes ок??

Известить модератора

Re: Чикен....планка...триммер..и т.д. Вопросы изготовления!!! [сообщение #7082 является ответом на сообщение #6961] Mon, 10 September 2007 14:52 Переход к предыдущему сообщенияПереход к следующему сообщения
PARAMASTER   Russian Federation
Сообщений: 1527
Зарегистрирован: February 2007
Гуру кайтостроения
класно смотрится! а вот маненко кажется что при расщеплении вторая половина с липучкой и петлёй расщепки может зацепится в крюке или за крюк!?? Embarassed

Итогда маненко неприятно будет! и оно по любому соскакивает с трением ,это плохо! Rolling Eyes происходит преждевременный износ! Rolling Eyes

Известить модератора

Re: Чикен....планка...триммер..и т.д. Вопросы изготовления!!! [сообщение #7085 является ответом на сообщение #7082] Mon, 10 September 2007 21:05 Переход к предыдущему сообщенияПереход к следующему сообщения
damon   Russian Federation
Сообщений: 50
Зарегистрирован: October 2005
Бывалый+
index.php/fa/2564/0/
PARAMASTER писал(а) Mon, 10 September 2007 07:52

класно смотрится! а вот маненко кажется что при расщеплении вторая половина с липучкой и петлёй расщепки может зацепится в крюке или за крюк!?? Embarassed

Итогда маненко неприятно будет! и оно по любому соскакивает с трением ,это плохо! Rolling Eyes происходит преждевременный износ! Rolling Eyes

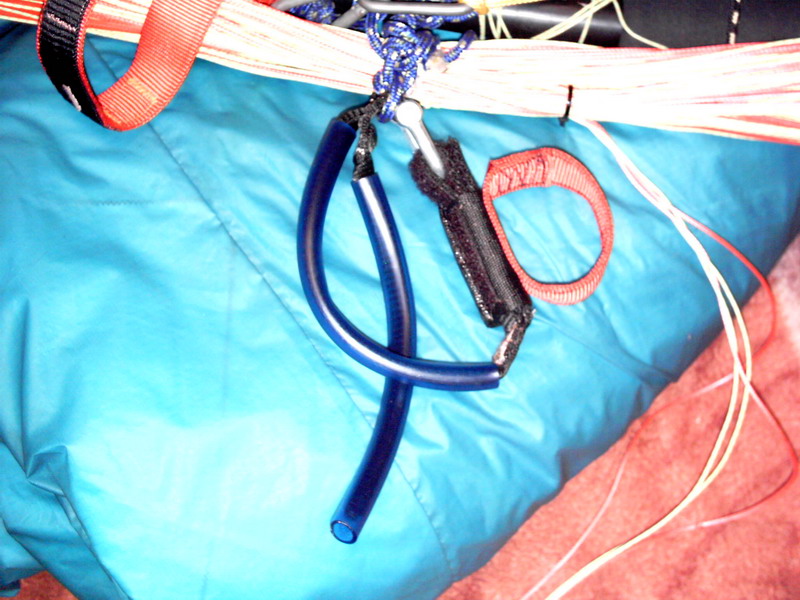

Убедительные доводы...принимаеться!!! Smile Вот... едишен №3... в данном случае...легко...улетает только колечко с кайтом.... луп и отцепка остаются болтаться на крюке... Smile ........
Встречный вопрос.... можно ли цеплять лищь... к передним стропам...... или обязательно к задним...????
  • Вложение: v3_1.jpg
    (Размер: 112.48KB, Загружено 4251 раз)
  • Вложение: v3_2.jpg
    (Размер: 104.22KB, Загружено 673 раза)

Известить модератора

Re: Чикен....планка...триммер..и т.д. Вопросы изготовления!!! [сообщение #7087 является ответом на сообщение #7085] Mon, 10 September 2007 23:17 Переход к предыдущему сообщенияПереход к следующему сообщения
DKhrulev   Russian Federation
Сообщений: 148
Зарегистрирован: July 2007
Географическое положение: Нижний Новгор...
Дважды бывалый
То есть к задним (Рулевым?) За трапу цепляются силовые сторопы.

Известить модератора

Re: Чикен....планка...триммер..и т.д. Вопросы изготовления!!! [сообщение #7134 является ответом на сообщение #6961] Sat, 15 September 2007 22:50 Переход к предыдущему сообщенияПереход к следующему сообщения
damon   Russian Federation
Сообщений: 50
Зарегистрирован: October 2005
Бывалый+

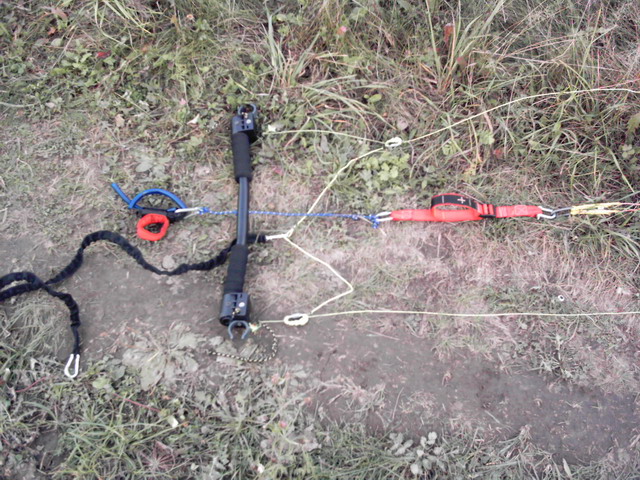

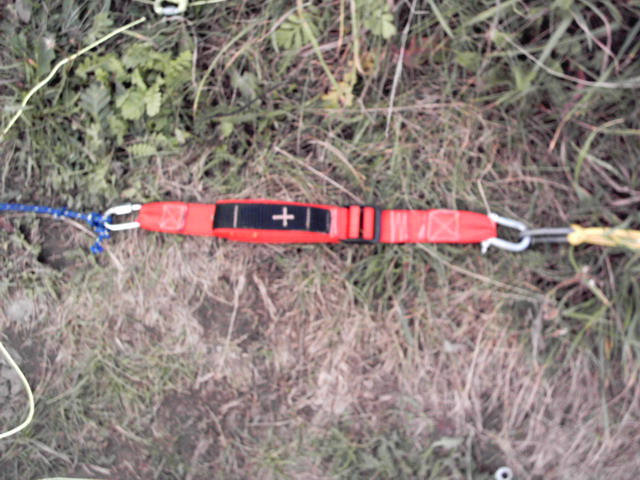

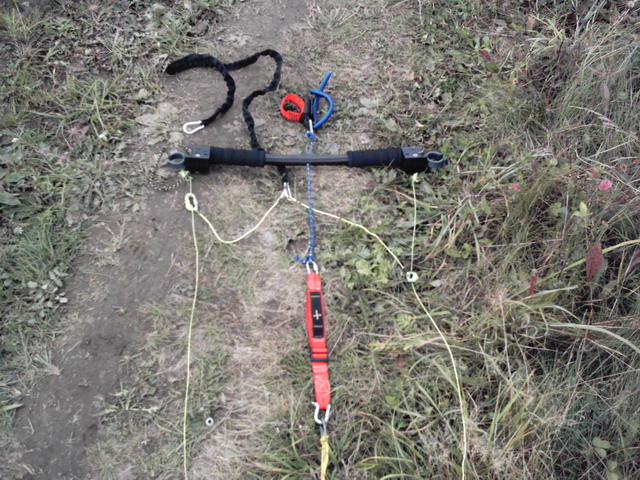

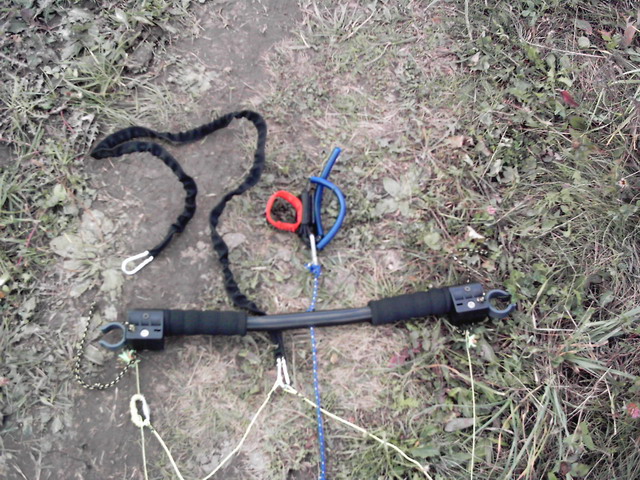

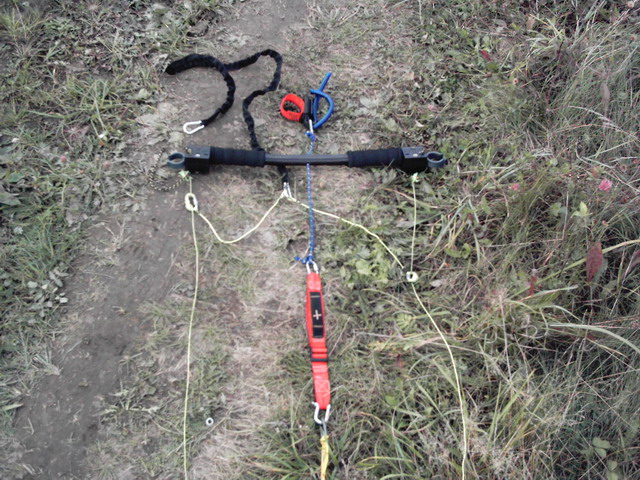

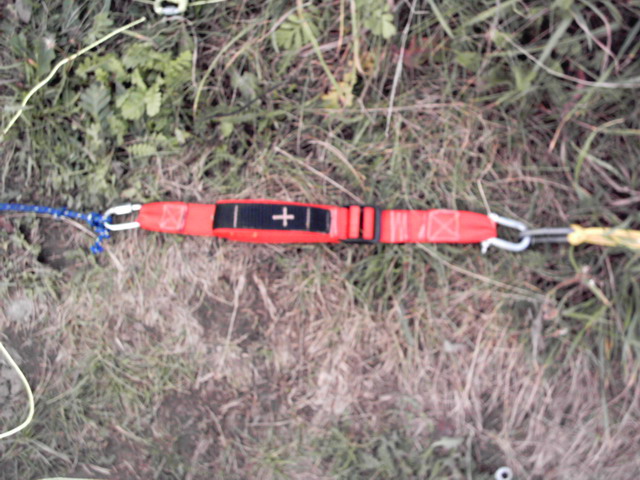

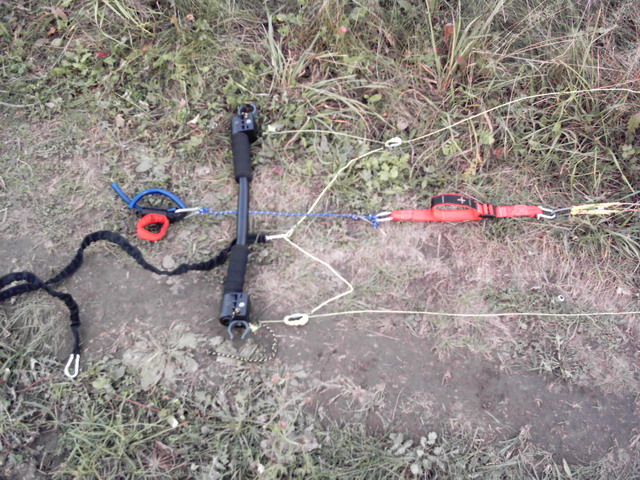

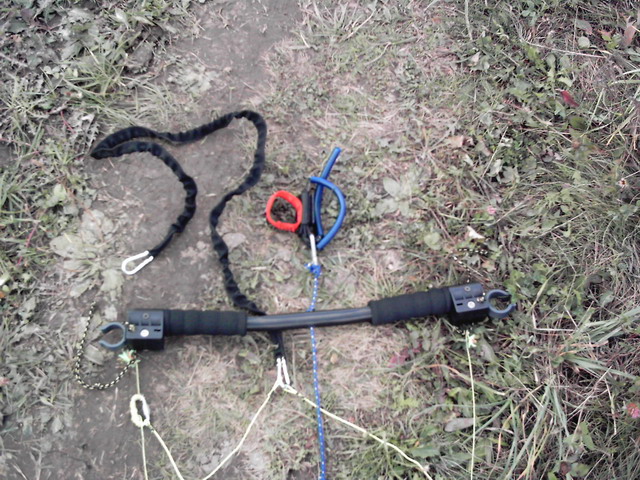

index.php/fa/2611/0/index.php/fa/2610/0/index.php/fa/2609/0/index.php/fa/2608/0/Вот собственно видео с отцепкой и фотки бара с лупом и тримммером... Very Happy
  • Вложение: IMAG0045.jpg
    (Размер: 161.57KB, Загружено 4220 раз)
  • Вложение: IMAG0046.jpg
    (Размер: 118.16KB, Загружено 4205 раз)
  • Вложение: IMAG0048.jpg
    (Размер: 159.93KB, Загружено 4221 раз)
  • Вложение: IMAG0049.jpg
    (Размер: 160.20KB, Загружено 4225 раз)
  • Вложение: Фильм_0002.rar
    (Размер: 100.66KB, Загружено 493 раза)

Известить модератора

Re: Чикен....планка...триммер..и т.д. Вопросы изготовления!!! [сообщение #7136 является ответом на сообщение #7134] Sat, 15 September 2007 23:50 Переход к предыдущему сообщенияПереход к следующему сообщения
kartuz   Latvia
Сообщений: 1824
Зарегистрирован: September 2006
Географическое положение: latvija
Гуру кайтостроения
зачет!
и планка и трапа весьма неплохо выглядят!
единственное что ябы подумал об скобах и железках на планке .всетаки для безопасности неплохобы миминизировать .
а то такой скобой по зубам получить не очень приятно былобы .
может охоту кататься отбить на какоего время.
и еще я бы уздечку которая к рулевым цепляется переципил бы подальше от планки на 1-1,5 метра гдето.а у тебя я так понял они скользят чтоли по управляющим ? это не правильно.может страховка не сработать.

а ремни нижнии на трапе я так понял удерживают трапу от сползания наверх.

жалко у меня фотик сдох .не могу своей планкой хвастануть самодельной.

ветра бразы!

Известить модератора

Re: Чикен....планка...триммер..и т.д. Вопросы изготовления!!! [сообщение #7139 является ответом на сообщение #7136] Sun, 16 September 2007 18:33 Переход к предыдущему сообщенияПереход к следующему сообщения
DKhrulev   Russian Federation
Сообщений: 148
Зарегистрирован: July 2007
Географическое положение: Нижний Новгор...
Дважды бывалый
Согласен! Выглядит весьма не дурно. Молодец!

Известить модератора

Re: Чикен....планка...триммер..и т.д. Вопросы изготовления!!! [сообщение #7473 является ответом на сообщение #7136] Fri, 12 October 2007 15:07 Переход к предыдущему сообщенияПереход к следующему сообщения
damon   Russian Federation
Сообщений: 50
Зарегистрирован: October 2005
Бывалый+
День добрый...

Пока плохая погода решил проUpгрейдить свою планку...
Делал дома ремонт и вдруг понял что ручки от валиков Staer очень хорошо подходят для наконечников (скоб) которые я как раз искал...Получилось весьма не дурно... Smile ..и еще..В качестве силового сердечника (планки) внутрь трубки залил эпоксидку...прочно и относительно легко... Smile ... Попожа сфоткаю выложу результат......

Всех благ........

Известить модератора

Re: Чикен....планка...триммер..и т.д. Вопросы изготовления!!! [сообщение #15253 является ответом на сообщение #6961] Tue, 02 February 2010 15:12 Переход к предыдущему сообщенияПереход к следующему сообщения
AIRDAN
Сообщений: 44
Зарегистрирован: April 2009
Географическое положение: Moscow
Немножко бывалый
Вот моя планка
Труба какой то алюминий 22х1.5, по центру усиление 32х5 алюминий (можно и потоньше, но что было под рукой то и влепил).
index.php/fa/6155/0/
места хвата обмотанны 3мм пенопластом с изолентой (чисто чтоб рукам не холодно от железяки было).
index.php/fa/6156/0/
Чтоб у железяк было меньше шансов врезать по лбу, прикрыл железяки мягеньким.
index.php/fa/6157/0/
index.php/fa/6158/0/
index.php/fa/6159/0/
Основа чикенлупа дюралька 4мм.
index.php/fa/6160/0/
index.php/fa/6161/0/
Откатал с этим чикенлупом два дня. Раз 10 отстреливался - никаких проблем.

[Обновления: Tue, 02 February 2010 15:39]

Известить модератора

Re: Чикен....планка...триммер..и т.д. Вопросы изготовления!!! [сообщение #15255 является ответом на сообщение #15253] Tue, 02 February 2010 15:53 Переход к предыдущему сообщенияПереход к следующему сообщения
V0id   Russian Federation
Сообщений: 229
Зарегистрирован: December 2009
Географическое положение: СПб
Самодельщик со стажем
AIRDAN писал(а) Втр, 02 Февраль 2010 16:12

Вот моя планка
Труба какой то алюминий 22х1.5, по центру усиление 32х5 алюминий (можно и потоньше, но что было под рукой то и влепил).
...


Получается почти четверть силовой нагрузки идет на липучку?
Как по весу вышла, если центр пенопластом заполнить плавать будет?

И почему это все отцеп "на себя" делают, теоретически более правильно "от себя", т.к. нет предела усилия которое можно приложить одной рукой.

Хуже большого кайта в передоз может быть только маленький кайт в передоз.

[Обновления: Tue, 02 February 2010 15:57]

Известить модератора

Re: Чикен....планка...триммер..и т.д. Вопросы изготовления!!! [сообщение #15257 является ответом на сообщение #15255] Tue, 02 February 2010 17:08 Переход к предыдущему сообщенияПереход к предыдущему сообщения
AIRDAN
Сообщений: 44
Зарегистрирован: April 2009
Географическое положение: Moscow
Немножко бывалый
V0id писал(а) Втр, 02 Февраль 2010 15:53


Получается почти четверть силовой нагрузки идет на липучку?

На липучку вообще не идет никакой нагрузки.
основная нагрузка идет на металическую пластину вшитую в ремень ну и на сам ремень.

V0id писал(а) Втр, 02 Февраль 2010 15:53


Как по весу вышла, если центр пенопластом заполнить плавать будет?

Полный вес получился 415 гр (350 - палка, 65 - чикен). Если верить архимеду, то без поплавков плавать не будет. Хотя если учесть еще пенополиуритановые подушки по краям, то впринципе должно плавать.

V0id писал(а) Втр, 02 Февраль 2010 15:53


И почему это все отцеп "на себя" делают, теоретически более правильно "от себя", т.к. нет предела усилия которое можно приложить одной рукой.

Потому что практически удобнее и интуитивнее на себя, а усилие там надо пол кило - любой младенец справится.

[Обновления: Wed, 03 February 2010 11:06]
