Начало » Сделай кайт » Самодельщики » нужен совет спеца
нужен совет спеца [сообщение #10879] Thu, 14 August 2008 08:48 Переход к следующему сообщения
MINUS---   Kazakstan
Сообщений: 50
Зарегистрирован: August 2008
Географическое положение: Казахстан , Ка...
Бывалый+
недавно просил у кого нибудь готовый раскрой (nion) дал рисунки больш.спа. я решил сам с модулировать что нибудь , неммного помаслался кое-что получилось ,но вот пробл. на моём проекте нижняя часть купола выглядит воттак (там на рисунке)а у nion-а вот-так , я ковырал прогу но не получается так закруглить , я понимаю что для знающего чела это пустяки , сам не раз обьяснал по autoCAD-у как и что и думаеш ну как тут не понять , однако легче когда знаюший чел поможет , подскажите кто знает Smile

Известить модератора

Re: нужен совет спеца [сообщение #10881 является ответом на сообщение #10879] Thu, 14 August 2008 18:06 Переход к предыдущему сообщенияПереход к следующему сообщения
MINUS---   Kazakstan
Сообщений: 50
Зарегистрирован: August 2008
Географическое положение: Казахстан , Ка...
Бывалый+
следуя из всего увиденного вот что я зделал , прикиньте что не так , если есть у кого план балонника ну такого который пробовали и который летает скиньте в формате .sle для проги surfplan, я не в плене тупо скатать его а в плане поразмыслить над своим детишем опираясь на удачный опыт , вот ешё думаю на счет площади купола , почитал вроде понял да вот пробл. одна из составляюших расчета это скорость ветра (средняя по сизону ) нарыл в архиве сам.днл. ариометр буду делать..... зарание спа всем кто не прошол мимо

Известить модератора

Re: нужен совет спеца [сообщение #10884 является ответом на сообщение #10881] Fri, 15 August 2008 10:54 Переход к предыдущему сообщенияПереход к следующему сообщения
nion   Russian Federation
Сообщений: 535
Зарегистрирован: November 2006
Географическое положение: Краснодар
Гуру кайтостроения

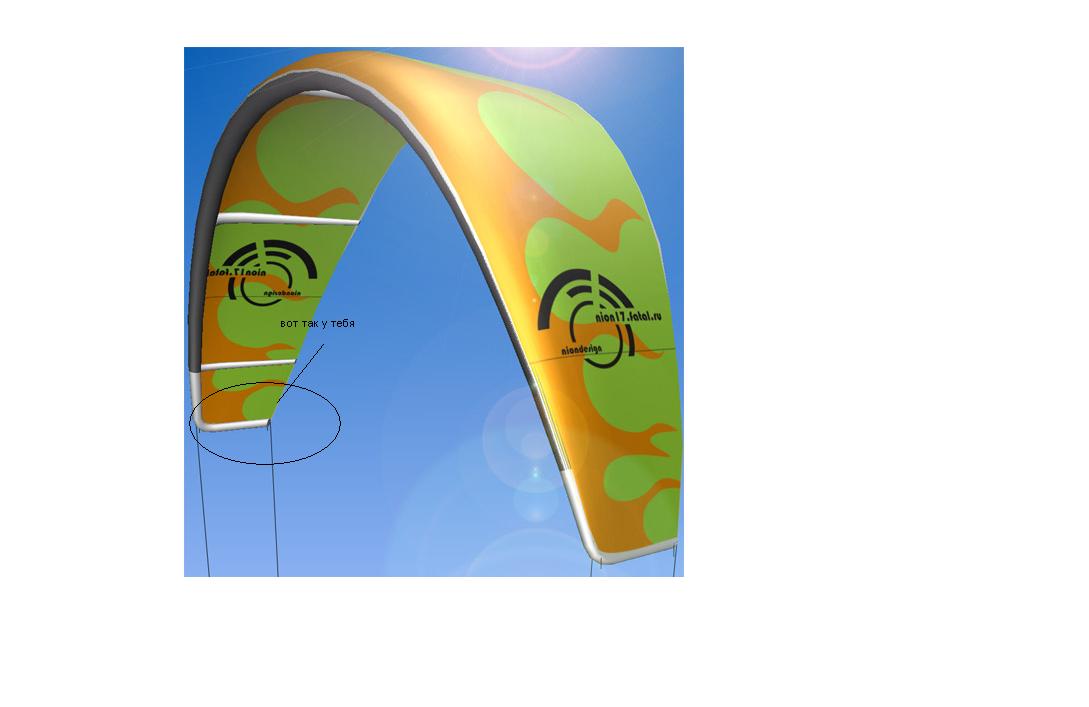

Не понял о каком закруглении идет речь, проект котрый скинул это ГИГИ 16метров его шил и тестил и если не ошибаюсь до сих пор катае vvs, я лиш диз набросал для проекта, сразу скажу это класика жанра в теме балоников,а на сегоднишний день кайтостроение немного ушло дальше, модно нынче гибриды и боу, сишки в чистом виде все реже и реже.

Благодаря кризису я снова на ногах, банк забрал машину....хорошо что на работу ездить не надо, сократили.

Известить модератора

Re: нужен совет спеца [сообщение #10885 является ответом на сообщение #10884] Fri, 15 August 2008 11:27 Переход к предыдущему сообщенияПереход к следующему сообщения
KOTeS   Ukraine
Сообщений: 249
Зарегистрирован: July 2008
Географическое положение: Харьков
Самодельщик со стажем
Уважаемые!!! Прошу помощь, на этом форуме нашел надувник, кое что в нем переделал (форму и размер) но вот проблема!!! не могу сделать полную страповку на пать или четыре стропы. То что мог и хотел сделать показанона файле хотел бы примерно такую и оставить (вид строп)остальное мозгов не хватает. Если не трудно может кто нить сделать страповку. до отпуска осталось меньше месяца и боюсь не успею сшить. Заранее огромное спасибо.

Всем хорошего ветра!!!
  • Вложение: 15м2.sle
    (Размер: 6.24KB, Загружено 552 раза)


http://2ip.ru/spambot/117114046107098064097104115097115045116111107_1___0_9_000000_ffffff.png

[Обновления: Sat, 16 August 2008 10:22]

Известить модератора

Re: нужен совет спеца [сообщение #10887 является ответом на сообщение #10879] Fri, 15 August 2008 15:00 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения
...а в чем проблема? шьешь в ушах петли(можно по нескольку) передние силовые и задние,управляющие.Вот тебе и четырехстропный вариант.Пришиваешиь(с усиленимем естессно) петлю посередине главного балона,вот тебе и пятистропник.

Известить модератора

Re: нужен совет спеца [сообщение #10888 является ответом на сообщение #10887] Fri, 15 August 2008 18:50 Переход к предыдущему сообщенияПереход к следующему сообщения
KOTeS   Ukraine
Сообщений: 249
Зарегистрирован: July 2008
Географическое положение: Харьков
Самодельщик со стажем
Это если обычная арка? Или с моим вариантом тоже можно так сделать?
  • Вложение: 15м2.sle
    (Размер: 6.24KB, Загружено 516 раз)


http://2ip.ru/spambot/117114046107098064097104115097115045116111107_1___0_9_000000_ffffff.png

[Обновления: Sat, 16 August 2008 11:13]

Известить модератора

Re: нужен совет спеца [сообщение #10889 является ответом на сообщение #10881] Fri, 15 August 2008 21:14 Переход к предыдущему сообщенияПереход к следующему сообщения
kartuz   Latvia
Сообщений: 1824
Зарегистрирован: September 2006
Географическое положение: latvija
Гуру кайтостроения
для: MINUS---
чтобы я изменил в твоем проэкте,еслибы у меня была возможность и желание пошить надувастик.
файл можно использовать чисто для сравнения.не шился не летал.но подозреваю что должен.

Известить модератора

Re: нужен совет спеца [сообщение #10897 является ответом на сообщение #10879] Sat, 16 August 2008 12:02 Переход к предыдущему сообщенияПереход к следующему сообщения
MINUS---   Kazakstan
Сообщений: 50
Зарегистрирован: August 2008
Географическое положение: Казахстан , Ка...
Бывалый+
для nion

nion что есть гибриды (гибриды и боу) если можно рисунок и смысл изложи , я так понимаю прогресивный народ далеко вперёд ушол а я по старью рыскаю, а ешё я гдето видал как на задней части копола делають карман и вшивают сеточку (если в курсе просвети )

[Обновления: Sat, 16 August 2008 12:06]

Известить модератора

Re: нужен совет спеца [сообщение #10898 является ответом на сообщение #10897] Sat, 16 August 2008 12:16 Переход к предыдущему сообщенияПереход к следующему сообщения
KOTeS   Ukraine
Сообщений: 249
Зарегистрирован: July 2008
Географическое положение: Харьков
Самодельщик со стажем
Сетку вшиваю для того чтоб ткань на кайте не проваливалась при натяжении планки и полного 100% депауер, типа новый шаг

http://2ip.ru/spambot/117114046107098064097104115097115045116111107_1___0_9_000000_ffffff.png

Известить модератора

Re: нужен совет спеца [сообщение #10899 является ответом на сообщение #10898] Sat, 16 August 2008 14:35 Переход к предыдущему сообщенияПереход к следующему сообщения
KOTeS   Ukraine
Сообщений: 249
Зарегистрирован: July 2008
Географическое положение: Харьков
Самодельщик со стажем
для: MINUS

Попробуй этот
  • Вложение: Bow.sle
    (Размер: 5.82KB, Загружено 601 раз)


http://2ip.ru/spambot/117114046107098064097104115097115045116111107_1___0_9_000000_ffffff.png

Известить модератора

Re: нужен совет спеца [сообщение #10900 является ответом на сообщение #10899] Mon, 18 August 2008 07:04 Переход к предыдущему сообщенияПереход к следующему сообщения
nion   Russian Federation
Сообщений: 535
Зарегистрирован: November 2006
Географическое положение: Краснодар
Гуру кайтостроения
Парини на форуме есть отличный поиск, не надо сорить вопросами которые уже пристольно обсуждались.
http://www.kiting.org.ua/forum/index.php/m/10453/?srch=%E3%E 8%E1%F0%E8%E4#msg_10453

Благодаря кризису я снова на ногах, банк забрал машину....хорошо что на работу ездить не надо, сократили.

Известить модератора

Re: нужен совет спеца [сообщение #10912 является ответом на сообщение #10879] Wed, 20 August 2008 18:40 Переход к предыдущему сообщенияПереход к следующему сообщения
KOTeS   Ukraine
Сообщений: 249
Зарегистрирован: July 2008
Географическое положение: Харьков
Самодельщик со стажем
Умельцы!!! Скажите пожалуйчта что не так? И почему печатает с наложением рисунка?

Хочу вот такой СОNTRAindex.php/fa/4189/0/
  • Вложение: contra.jpg
    (Размер: 82.76KB, Загружено 1362 раза)
  • Вложение: Мой BOW.sle
    (Размер: 6.26KB, Загружено 542 раза)


http://2ip.ru/spambot/117114046107098064097104115097115045116111107_1___0_9_000000_ffffff.png

[Обновления: Thu, 21 August 2008 07:48]

Известить модератора

Re: нужен совет спеца [сообщение #10914 является ответом на сообщение #10879] Mon, 25 August 2008 20:54 Переход к предыдущему сообщенияПереход к следующему сообщения
KOTeS   Ukraine
Сообщений: 249
Зарегистрирован: July 2008
Географическое положение: Харьков
Самодельщик со стажем
Сегодня достал ПВХ толщиной 0.18 мм и начинаю делать BOW, если никто не увидел ошибок в моём проекте то может полетит....
  • Вложение: Мой BOW.sle
    (Размер: 6.26KB, Загружено 518 раз)


http://2ip.ru/spambot/117114046107098064097104115097115045116111107_1___0_9_000000_ffffff.png

Известить модератора

Re: нужен совет спеца [сообщение #10915 является ответом на сообщение #10914] Mon, 25 August 2008 23:05 Переход к предыдущему сообщенияПереход к следующему сообщения
kartuz   Latvia
Сообщений: 1824
Зарегистрирован: September 2006
Географическое положение: latvija
Гуру кайтостроения
KOTeS писал(а) Пнд, 25 Август 2008 20:54

Сегодня достал ПВХ толщиной 0.18 мм и начинаю делать BOW, если никто не увидел ошибок в моём проекте то может полетит....

посмотри вариантик.

Известить модератора

Re: нужен совет спеца [сообщение #10916 является ответом на сообщение #10915] Mon, 25 August 2008 23:44 Переход к предыдущему сообщенияПереход к следующему сообщения
KOTeS   Ukraine
Сообщений: 249
Зарегистрирован: July 2008
Географическое положение: Харьков
Самодельщик со стажем
Посмотрел. Но уже немножко позновато, распечатал и начал уже склеивать

http://2ip.ru/spambot/117114046107098064097104115097115045116111107_1___0_9_000000_ffffff.png

Известить модератора

Re: нужен совет спеца [сообщение #10917 является ответом на сообщение #10916] Tue, 26 August 2008 00:59 Переход к предыдущему сообщенияПереход к следующему сообщения
kartuz   Latvia
Сообщений: 1824
Зарегистрирован: September 2006
Географическое положение: latvija
Гуру кайтостроения
передний балон чутка потолще надо ,особенно на ушах.2,7см очень мало, нужно сантиметров 5-6 диаметр для такого размеракак минимум .да и в центре будет мало жесткости 17 см ,догони хоть до 20см. еще нужно учесть говеность материалов.
чем толще каркас тем он жостче.но без фанатизма.
удачи!

Известить модератора

Re: нужен совет спеца [сообщение #10918 является ответом на сообщение #10917] Tue, 26 August 2008 01:04 Переход к предыдущему сообщенияПереход к следующему сообщения
2128506   Russian Federation
Сообщений: 86
Зарегистрирован: November 2007
Бывалый+
а ещё лучше вместо концевых балонов по 3 см Smile поставь латы - меньше балонов нужно, меньше качать, и жёсткость абсолютная. Иначе придётся в концевых балонах давать давление за 10 псей, чтобы в повороте кайт уши не комкал.
На старых випиках и нэйшах ставили латы вместо концевых - это отлично работало. Разница в весе символическая.

Известить модератора

Re: нужен совет спеца [сообщение #10919 является ответом на сообщение #10879] Tue, 26 August 2008 07:35 Переход к предыдущему сообщенияПереход к следующему сообщения
KOTeS   Ukraine
Сообщений: 249
Зарегистрирован: July 2008
Географическое положение: Харьков
Самодельщик со стажем

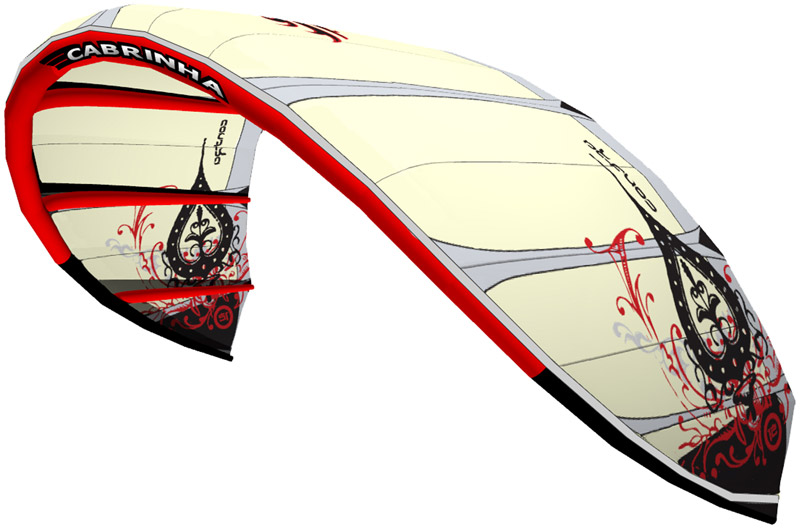

Это полностью передрал с Cabrinha contra 3 . Видел эту птичку в действии - просто супер.
Самое главное не начудить со строповкой, Матерьял взял на купол нейлон с силиконовой пропиткой 75г/м2, на балоны не знаю как называется но очень легкая, грубая,плотная и совсем не тянется и не сыпится, иголкой тоже трудно проколоть. И такой вопрос... стоит ли ставить такой клапан на центральный балон???index.php/fa/4193/0/
  • Вложение: Клапан.jpg
    (Размер: 112.90KB, Загружено 1250 раз)


http://2ip.ru/spambot/117114046107098064097104115097115045116111107_1___0_9_000000_ffffff.png

[Обновления: Tue, 26 August 2008 16:56]

Известить модератора

Re: нужен совет спеца [сообщение #10976 является ответом на сообщение #10879] Fri, 05 September 2008 07:40 Переход к предыдущему сообщенияПереход к следующему сообщения
KOTeS   Ukraine
Сообщений: 249
Зарегистрирован: July 2008
Географическое положение: Харьков
Самодельщик со стажем

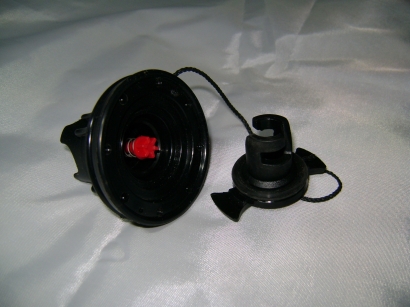

Дошиваю сегодня BOW, а никто не сказал стоит ли ставить такой клапан?
index.php/fa/4248/0/
  • Вложение: Клапан.jpg
    (Размер: 112.90KB, Загружено 1252 раза)


http://2ip.ru/spambot/117114046107098064097104115097115045116111107_1___0_9_000000_ffffff.png

Известить модератора

Re: нужен совет спеца [сообщение #10977 является ответом на сообщение #10900] Fri, 05 September 2008 17:04 Переход к предыдущему сообщенияПереход к предыдущему сообщения
MINUS---
Сообщений: 50
Зарегистрирован: August 2008
Географическое положение: Казахстан , Ка...
Бывалый+
такая тема , я нашол стропы , разной толшины и разной цены, диаметром 2 мм , 100 кг на разрыв дороговато, есть 3 мм , 220 кг на разрыв дешевле на много ... , вот хочу взять 3 мм , не будут ли они слишком тяжолые Confused сфотать конечно же не додумался Very Happy

Известить модератора
