| ДэПауверный Сноу-Фойл, аля Ozone Frenzy. [сообщение #11228] |
Wed, 08 October 2008 15:12  |
Rinswind
Сообщений: 49
Зарегистрирован: September 2008
|
Немножко бывалый |
|
|
Назначение кайта - БЭККАНТРИ-фристайл, бар с регулируемым дпауэром, 10ка, с уклоном в бэккантри, тоесть кайт должен хорошо тащить на горку, + прыжки.
покапавшись в сети нашел несколько хороших проэктов
они уже знакомы большинству из Вас.
Итак.
1) Relief 10
http://kite-stuff.org/forum/viewtopic.php?t=213
Созданый автором изначально как сноу.
2) Монстер 59, очень симпатичный и сильно смахивающий на Озон Фрэнзи(внешне)
http://kite-stuff.org/forum/viewtopic.php?t=652
3) Легендарный МегаФойл Шуры )
хорошо всем сдесь знакомый, но насколько я понял спроектированный для ручек, или нет?
Вопрос к старшим братьям )
какой из проэктов лучше всего подходит под мои требования, что надо бы доработать, и почему?
почему у Монстер109 профиль тоньше чем у Монстер 59, чем это обусловлено?

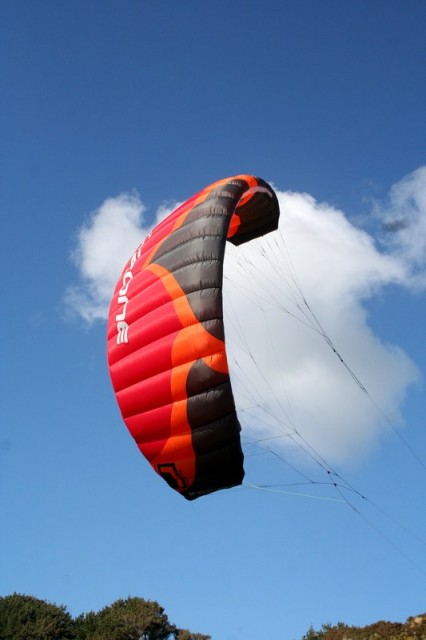

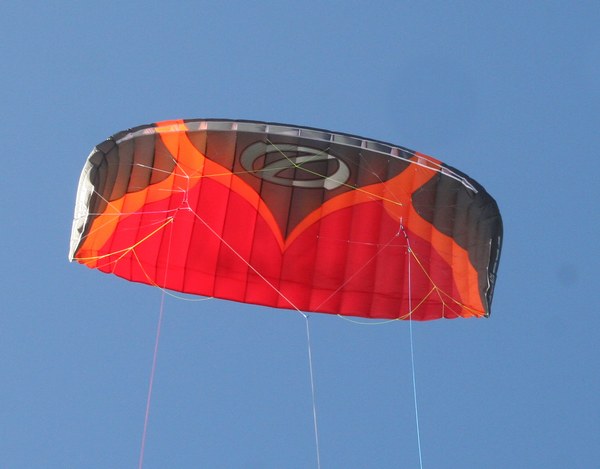

немного картинок самого Озона Frenzy FYX
-
Вложение: relief1.sle
(Размер: 7.10KB, Загружено 663 раза)
-
Вложение: Moster59super.sle
(Размер: 6.75KB, Загружено 544 раза)
-
Вложение: MF-2.sle
(Размер: 6.71KB, Загружено 513 раз)
-
Вложение: super monster 109.sle
(Размер: 5.99KB, Загружено 571 раз)
-
Вложение: 43017.jpg
(Размер: 37.60KB, Загружено 918 раз)
-
Вложение: 43020.jpg
(Размер: 60.97KB, Загружено 854 раза)
-
Вложение: 43001.jpg
(Размер: 36.20KB, Загружено 810 раз)
-
Вложение: IMG_3954.JPG
(Размер: 51.36KB, Загружено 838 раз)
-
Вложение: IMG_3977.JPG
(Размер: 48.14KB, Загружено 808 раз)
-
Вложение: ozone_frenzy_fx2.jpg
(Размер: 10.32KB, Загружено 830 раз)
[Обновления: Mon, 13 October 2008 22:53] Известить модератора |
|
|
|
|
|
|
|
|
|
|
|
| Re: ДэПауверный Сноу-Фойл, аля Ozone Frenzy. [сообщение #11328 является ответом на сообщение #11291] |
Tue, 14 October 2008 22:52  |
Rinswind
Сообщений: 49
Зарегистрирован: September 2008
|
Немножко бывалый |
|
|
| kartuz писал(а) Пнд, 13 Октябрь 2008 23:33 |
не, ну описывать что не так в этих проэктах .ну совсем в облом потому что почти все не так.
давай лучше какой то один проэкт до ума доводем.
что знаю с удовольствием раскажу но и кроме меня может еще зубры кайтостроения откликнуться.
выбирай проэкт .площадь.и обрисовывай требования.
|
Хммм, а какой из них самый "рабочий" ? )
можна отталкиваться или от Relief 10 или от взятого с ФоилДизайн MyFoil.sle ( есть фотка в верхнем посте, выходит в зенит )
Не буду скрывать намерения, в результате должен получиться клон Фрэнзи и Аксесс2. )
площадь 7.5 метров, для простого катания, прыжков и подъема в гору.
требования в порядке убывания важности, но все требования важны.
1) Стабильность,чтобы глотал порывы ветра
2) хорошая тяга, чтобы на горку затаскивал
3) большой дипауєр
4) быстрый
5) можно фристайлить
Хар-ки Фрэнзи
Параметр для размера:7.5
Корневая хорда (мм):1736
Площадь в плане (м2):7,74
Размах в плане (мм):5482
Удлинение в плане:3,88
Площадь в проекции (м2):5,87
Размах в проекции (мм):3819
Удлинение в проекции:2,49
Количество секций:20
Длина бара (см):50
описание самого кайта,
http://www.kites.ru/content/catalog/5/26/firms/72/productid/ 555
детальные фотографии тут
http://www.kites.ru/content/articles/12/141
видны ДРибы и строповка.
можна ли доверять вот этой выкройке?
найденые мною возможные схемы дипауэра прилагаю.
П.С. помогите плиззз, сделать кайт до начала сезона, ну оч хочется в горы. )
П.С.С где можна почитать теорию конструирования фойлов на русском?
[Обновления: Wed, 15 October 2008 15:57] Известить модератора |
|
|
|
| Re: ДэПауверный Сноу-Фойл, аля Ozone Frenzy. [сообщение #11329 является ответом на сообщение #11328] |
Tue, 14 October 2008 23:01 |
Rinswind
Сообщений: 49
Зарегистрирован: September 2008
|
Немножко бывалый |
|
|
Итак
1) размер:7.5 м
2) Количество секций:20
3) Корневая хорда (мм):1736
4) Площадь в плане (м2):7,74
5) Размах в плане (мм):5482
6) Удлинение в плане:3,88
7) Какой профиль выбрать чтобы отвечал нужным характеристикам( хар-ки сверху)? ширина будет 18-19%? на фотках профиль очень толстый.
 форма крыла в плане: кромки, передняя Элипс, задняя тоже элипс ? как на выкройке, фото выше?
9)Арочность крыла, будем слизывать с фотки.
также вроде бы заметно что задняя кромка шире передней, или мне это только кажется?
Картуз, ты же тэстировал Аксэсс2, как там устроен дипауэр? за счет изменения угла атаки, или искривления профиля? возможно ли с него(Аксэсса) снять замерки?.
вот эта складка как раз дипауэр ?
[Обновления: Wed, 15 October 2008 21:18] Известить модератора |
|
|
|
|
|
|
|
| Re: ДэПауверный Сноу-Фойл, аля Ozone Frenzy. [сообщение #11349 является ответом на сообщение #11341] |
Sat, 18 October 2008 16:07 |
Rinswind
Сообщений: 49
Зарегистрирован: September 2008
|
Немножко бывалый |
|
|
Лед тронудся господа...!! Картуз спасибо!
Дугообразность почти идентичная, как на фотках. )
только чуть корневую хорду
подправил, чтобы была как на оригинале 1950,
Вопрос - почему профиль именно бионник ? что это даст?
(в Френзи и его клонах используются не S-образные профили)
Если в уши поставить симетричный профиль, типа НАСА,
к чему это может привести? ( уши не будут складываться?)
прилагаю уменьшенный до 3м холодок, пошью сначала его, есть какие-либо замечания?
критика, замечания и предложения принимаются от всех!
вот видео, где можна увидеть работу Фрэнзи и рассмотреть некоторые детали
http://ru.youtube.com/watch?v=dI_DzPQWkoQ&NR=1
http://ru.youtube.com/watch?v=XpwtZ9NJYy0&feature=relate d
ну а вот http://ru.youtube.com/watch?v=BRHV_ghnp10&NR=1
красивая ведюшка от озона, показывает для чего будет юзаться кайт.
[Обновления: Sat, 18 October 2008 16:25] Известить модератора |
|
|
|
|
|
|
|
| Re: ДэПауверный Сноу-Фойл, аля Ozone Frenzy. [сообщение #11354 является ответом на сообщение #11352] |
Sun, 19 October 2008 20:16 |
Rinswind
Сообщений: 49
Зарегистрирован: September 2008
|
Немножко бывалый |
|
|
Сейчас задняя кромка элипсовидная а передняя более прямая,
я так понимаю это надо для 1) дповера, чотбы удобнее профиль ломать по задней кромке 2) большая тяга.
так?
а что будет если увеличить дельтовидность передней кромки?
я в предмете не очень разбираюсь.
сколько не смотрел фото и видео с Фрэнзи, так и не смог точно уловить его форму крыла сверху, формы кромок. загадка.. )
| PARAMASTER писал(а) Сбт, 18 Октябрь 2008 18:04 |
позже выложу свои наработки озонов.
|
а до летаюшей модели дело дошло?
[Обновления: Sun, 19 October 2008 20:25] Известить модератора |
|
|
|
| Re: ДэПауверный Сноу-Фойл, аля Ozone Frenzy. [сообщение #11358 является ответом на сообщение #11340] |
Mon, 20 October 2008 08:47 |
|
|
| Rinswind писал(а) Срд, 15 Октябрь 2008 21:53 |
просьба покритиковать матрас, стремился к большей схожести с оригиналом, за одно чуть освоил сюрфплан.
строповки пока нету.
|
У Озона выпуклость (стреловидность) передней кромки больше, чем задней (есть стреловиднось всего крыла,что придает устойчивости), профиль Озона двояковыпуклый асимметричный, а у тебя симметричный, крутка концов на 5 градусов, думаю многовато, хватит и 3. Профиль можно процентов 18 (будет побыстрее летать, как ты хочешь). И воздухозаборники: поменьше ширину, ввести туда сеточку и приподнять их по профилю к самому носику, чтобы на нулевых углах атаки ветер продолжал интенсивно наполнять кайт, а не обтекал профиль снизу и не высасывал воздух из крыла.
А в остальном похоже
|
|
|
|
| Re: ДэПауверный Сноу-Фойл, аля Ozone Frenzy. [сообщение #11364 является ответом на сообщение #11228] |
Wed, 22 October 2008 17:09 |
PARAMASTER
Сообщений: 1527
Зарегистрирован: February 2007
|
Гуру кайтостроения |
|
|
Вот коечто!
-
Вложение: 1 1 1 1 1 1 1 1 1 1 1 1 OZONE FRENZE.sle
(Размер: 7.66KB, Загружено 566 раз)
-
Вложение: 1 1 А 1 фокусы OZONE АССЕСЕ2 c минирибами!1 подумать к печати.sle
(Размер: 7.63KB, Загружено 475 раз)
-
Вложение: 1 А фокусы OZONE MANTA.sle
(Размер: 7.71KB, Загружено 476 раз)
-
Вложение: 1 1 1 1 1 1 1 1 1 1 1 1 OZONE FRENZE точки кр. строп1-1.sle
(Размер: 7.67KB, Загружено 503 раза)
-
Вложение: 1 1 1 1 1 1 1 1 1 1 1 1 OZONE FRENZE точки кр. строп1 АВС.sle
(Размер: 7.65KB, Загружено 444 раза)
-
Вложение: 1 1 1 1 1 1 1 1 1 1 1 1 OZONE FRENZE точки кр. строп1-1 УХИ.sle
(Размер: 7.66KB, Загружено 453 раза)
-
Вложение: 1 1 1 1 1 1 1 1 1 1 1 1 OZONE FRENZE точки кр. строп1-1-1 C-D.sle
(Размер: 7.63KB, Загружено 447 раз)
-
Вложение: 1 1 1 1 1 1 1 1 1 1 1 1 OZONE FRENZE точки кр. строп1-1-1 C-D1.sle
(Размер: 7.64KB, Загружено 445 раз)
-
Вложение: 1 1 1 1 1 1 1 1 1 1 1 1 OZONE FRENZE точки кр. строп1-1 Е.sle
(Размер: 7.63KB, Загружено 444 раза)
-
Вложение: 1 1 1 1 1 1 1 1 1 1 1 1 OZONE FRENZE точки кр. строп1-1 Е-Е.sle
(Размер: 7.63KB, Загружено 456 раз)
|
|
|
|
|
|
|
|
| Re: ДэПауверный Сноу-Фойл, аля Ozone Frenzy. [сообщение #11492 является ответом на сообщение #11228] |
Thu, 06 November 2008 16:10 |
PARAMASTER
Сообщений: 1527
Зарегистрирован: February 2007
|
Гуру кайтостроения |
|
|
4.5m ACROFLYER 25 feb ,было пошито несколько вариаций,вплоть до того что использовался на планке ,катается хорошо,но и просто без всяческих спортивных снарядов хорошо подбрасывает,тестились на пляже ,в итоге были пролеты до 15-20 метров ,и поднимало до уровня 3-этажа,дальше народ просто просто отстегивался в испуге!
А также хорошо летает в роли модели парапланчига.
ACRO 4.5m ACROFLYER 2008. модель с измененой строповкой и арочностью но доконца неотрегулирована,
Модели удалого Алексея размер 5-пятерка летает отлично ,как на ручках так и на планке.
Размер 7-семерка, тоже нехило,но по моему мнению слишком коротковаста подкупольная строповка,нужно ставить длиннее,на некоторых маневрах складывает уши.
|
|
|
|
| Re: ДэПауверный Сноу-Фойл, аля Ozone Frenzy. [сообщение #11493 является ответом на сообщение #11492] |
Thu, 06 November 2008 18:32 |
Rinswind
Сообщений: 49
Зарегистрирован: September 2008
|
Немножко бывалый |
|
|
| PARAMASTER писал(а) Чтв, 06 Ноябрь 2008 16:10 |
4.5m ACROFLYER 25 feb ,было пошито несколько вариаций,вплоть до того что использовался на планке ,катается хорошо,но и просто без всяческих спортивных снарядов хорошо подбрасывает,тестились на пляже ,в итоге были пролеты до 15-20 метров ,и поднимало до уровня 3-этажа,дальше народ просто просто отстегивался в испуге!
А также хорошо летает в роли модели парапланчига.
ACRO 4.5m ACROFLYER 2008. модель с измененой строповкой и арочностью но доконца неотрегулирована,
Модели удалого Алексея размер 5-пятерка летает отлично ,как на ручках так и на планке.
Размер 7-семерка, тоже нехило,но по моему мнению слишком коротковаста подкупольная строповка,нужно ставить длиннее,на некоторых маневрах складывает уши.
|
Спасибо за инфо, но мне кажется геометрия у этих кайтов получилась гоночная, я же преследую цели фрирайд-фристайла.
клон фрэнзи.
народ, покритекуйте frenzymix.sle .
|
|
|
|
|
|
