Интересный бар [сообщение #12058] Tue, 24 February 2009 20:02 Переход к следующему сообщения
Здесь был Traglod   Italy
Сообщений: 1155
Зарегистрирован: March 2007
Гуру кайтостроения
Кто-нибудь сталкивался?
http://extreme.by/photogallery/157/028.jpg
Подглядел на Белорусском сайте http://extreme.by
Должен давать перекос купола, как ручки, при всех достоинствах планки.

[Обновления: Tue, 24 February 2009 20:02]

Известить модератора

Re: Интересный бар [сообщение #12060 является ответом на сообщение #12058] Tue, 24 February 2009 22:06 Переход к предыдущему сообщенияПереход к следующему сообщения
Pass   Ukraine
Сообщений: 7485
Зарегистрирован: June 2005
Географическое положение: Пригород Харь...
Гуру кайтостроения
Идея интересная, к ней еще одна.
Просится перекрещивание силовых строп. При этом купол будет не перекашиваться, а скручиваться пропеллером. Подвижность кайта в повороте увеличится в разы. Особо актуально для больших и длинных кайтов.

Известить модератора

icon13.gif  Re: Интересный бар [сообщение #12065 является ответом на сообщение #12060] Wed, 25 February 2009 10:26 Переход к предыдущему сообщенияПереход к следующему сообщения
1111   Belarus
Сообщений: 64
Зарегистрирован: December 2007
Бывалый+
Pass писал(а) Втр, 24 Февраль 2009 22:06

Идея интересная, к ней еще одна.
Просится перекрещивание силовых строп. При этом купол будет не перекашиваться, а скручиваться пропеллером. Подвижность кайта в повороте увеличится в разы. Особо актуально для больших и длинных кайтов.

Laughing Откуда такая уверенность?
Любой пользователь фоила знает, что натянутая (например) правая силовая и левая нижняя ничего в плане подвижности кайту не дают!

Известить модератора

Re: Интересный бар [сообщение #12070 является ответом на сообщение #12058] Wed, 25 February 2009 18:02 Переход к предыдущему сообщенияПереход к следующему сообщения
PARAMASTER   Russian Federation
Сообщений: 1527
Зарегистрирован: February 2007
Гуру кайтостроения
http://kites.ru/content/catalog/5/49/productid/1807


Что то похожее есть тут.

Известить модератора

Re: Интересный бар [сообщение #12090 является ответом на сообщение #12058] Fri, 27 February 2009 15:14 Переход к предыдущему сообщенияПереход к следующему сообщения
muradka   Russian Federation
Сообщений: 807
Зарегистрирован: December 2005
Географическое положение: Астрахань и К...
Гуру кайтостроения

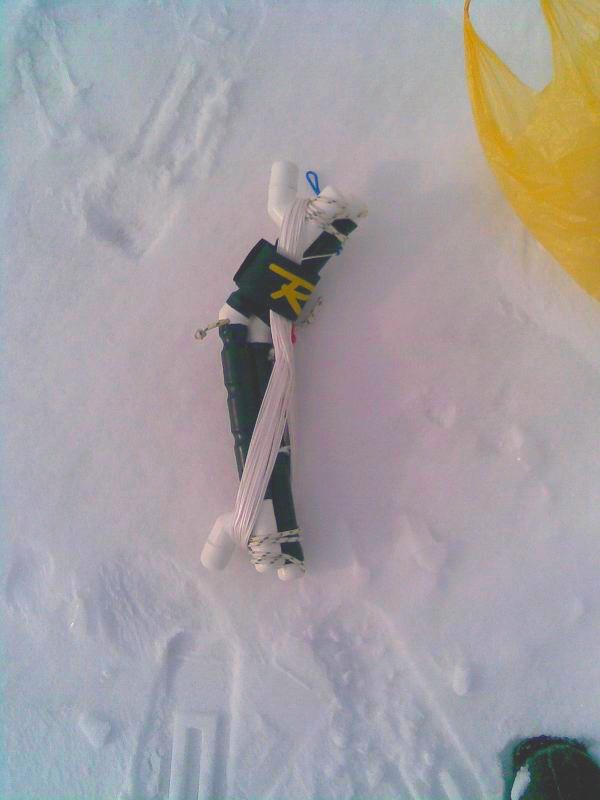

Кто вдруг ручки будет делать - вот ещё вариант.
Я назвал их кости Smile
На них же удобно н наматывать стропы.
Сделаны все из тех же полипропеленовых водопроводных труб.
Сами ручки из 25ой трубы, а оконцовки из 20-го тройника и заглушек. Изгиб из 20го уголка под 45Гр.
Получились крепким.
Поверх одел термоусадку, хотя она чисто декор.

index.php/fa/4743/0/

index.php/fa/4744/0/
  • Вложение: IMG_0422_1.jpg
    (Размер: 46.96KB, Загружено 2962 раза)
  • Вложение: Фото035.jpg
    (Размер: 61.96KB, Загружено 2994 раза)

Известить модератора

Re: Интересный бар [сообщение #12091 является ответом на сообщение #12058] Fri, 27 February 2009 15:33 Переход к предыдущему сообщенияПереход к следующему сообщения
PARAMASTER   Russian Federation
Сообщений: 1527
Зарегистрирован: February 2007
Гуру кайтостроения
Прикольно смотрятся! Rolling Eyes

Известить модератора

Re: Интересный бар [сообщение #12105 является ответом на сообщение #12058] Sun, 01 March 2009 19:43 Переход к предыдущему сообщенияПереход к следующему сообщения
pr0r0k   Russian Federation
Сообщений: 178
Зарегистрирован: February 2008
Географическое положение: Омск
Дважды бывалый
Думаю такой бар удобно на арки делать, чтоб не ставить на самом кайте блочки =) щас свою доделаю, попробую...

[Обновления: Sun, 01 March 2009 19:44]

Известить модератора

Re: Интересный бар [сообщение #12292 является ответом на сообщение #12105] Mon, 23 March 2009 14:07 Переход к предыдущему сообщенияПереход к следующему сообщения
Zakhar
Сообщений: 188
Зарегистрирован: August 2007
Географическое положение: С-Петербург
Дважды бывалый
Планка прикольная. НО. Усилие на планке растет, ход деповера падает. Нам удалось обеспечить отличную управляемость на кайте с удлинением 6,5 на короткой планке с помощью блочков на кайте и правильной развесовке клевант.Ручки интересные.

Известить модератора

Re: Интересный бар [сообщение #12301 является ответом на сообщение #12058] Tue, 24 March 2009 17:37 Переход к предыдущему сообщенияПереход к следующему сообщения
PARAMASTER   Russian Federation
Сообщений: 1527
Зарегистрирован: February 2007
Гуру кайтостроения
Zakhar

Андрей! Это поро какой кайт? Кристалл или другой?

Известить модератора

Re: Интересный бар [сообщение #12316 является ответом на сообщение #12058] Thu, 26 March 2009 11:22 Переход к предыдущему сообщенияПереход к следующему сообщения
Zakhar
Сообщений: 188
Зарегистрирован: August 2007
Географическое положение: С-Петербург
Дважды бывалый
Кристалл тоже рулится хорошо. Но сейчас тестим Эксперт 12 так он и рулится очень резво и стабильный и ушами не машет, несмотря на удлинение 6,5 и мягкую силиконированную ткань. Я планирую его продавать в водном варианте.Получается полноценные зима-лето, закрытые одним кайтом на все ветра.Мягкая силиконированная ткань имеет усилие раздирания до 10 крат по сравнению с жесткими. Флаи сейчас тоже ставят подобную.

Известить модератора

Re: Интересный бар [сообщение #12317 является ответом на сообщение #12058] Thu, 26 March 2009 15:29 Переход к предыдущему сообщенияПереход к следующему сообщения
PARAMASTER   Russian Federation
Сообщений: 1527
Зарегистрирован: February 2007
Гуру кайтостроения
Андрей если есть возможность повесить фото планки и кайта, чтоб народ обсудил и одобрил.
А какую ткань ставите 065? или Пертекс? Rolling Eyes

Известить модератора

Re: Интересный бар [сообщение #12328 является ответом на сообщение #12058] Fri, 27 March 2009 12:05 Переход к предыдущему сообщенияПереход к следующему сообщения
Zakhar
Сообщений: 188
Зарегистрирован: August 2007
Географическое положение: С-Петербург
Дважды бывалый
Гельвенор купил новую пропиточную машину и они смогли сделать на базе 065 аналог ПЕртекса Пн4.Сам Пертекс купили Японцы и на письма не отвечают. Планка обычная, фото кайта попозже повешу.

Известить модератора

Re: Интересный бар [сообщение #12332 является ответом на сообщение #12058] Fri, 27 March 2009 17:33 Переход к предыдущему сообщенияПереход к следующему сообщения
PARAMASTER   Russian Federation
Сообщений: 1527
Зарегистрирован: February 2007
Гуру кайтостроения
Zakhar
Вот так номер!? Shocked

Андрей, а какое кодовое название новой Ткани
от Гельвинор. Rolling Eyes

Кстати а Пертекс он тоже делится по типам или же один какой то сорт?

И на что он похож по качеству?

Известить модератора

Re: Интересный бар [сообщение #12346 является ответом на сообщение #12058] Sun, 29 March 2009 17:38 Переход к предыдущему сообщенияПереход к следующему сообщения
Zakhar
Сообщений: 188
Зарегистрирован: August 2007
Географическое положение: С-Петербург
Дважды бывалый
Пертекс это торговая марка. Ее купили японцы вместе с оборудованием. ЕЕ плюсы были в том, что они контролировали весь процесс от волокна до пошива парашютов. Это снижало налоги и повышало обратные связи по качеству. Кроме Пн4 и более жесткого ПН6
они сделали ткани с весом 28г\м. У гельвенора это Ткань LCN 0065 C41F106K27 Есть и легкая, но я не тяну по деньгам брать напрямую, хотя по прочности на раздирание более легкая вполне катит. Звони Ларисе, она доброжелательная, все расскажет. Проси образцы.

Известить модератора

Re: Интересный бар [сообщение #12357 является ответом на сообщение #12058] Mon, 30 March 2009 15:18 Переход к предыдущему сообщенияПереход к следующему сообщения
PARAMASTER   Russian Federation
Сообщений: 1527
Зарегистрирован: February 2007
Гуру кайтостроения
Понятно Андрей! Постараюсь связаться сней!
А с Гельвиноров кажись была 065 только маркиро
вочка другая и она тоньше .
. Как Лариса говарила именуется Флажная Но мне непонравилось плетение -тонковастая-исключительно на парашюты запаски и ттпп. змеи воздушные. Тоесть не для условий парапланерных. Rolling Eyes

Хотя может и ошибаюсь!

Известить модератора

Re: Интересный бар [сообщение #12363 является ответом на сообщение #12058] Tue, 31 March 2009 18:16 Переход к предыдущему сообщенияПереход к следующему сообщения
Zakhar
Сообщений: 188
Зарегистрирован: August 2007
Географическое положение: С-Петербург
Дважды бывалый
Да на основе 065 там много тканей. Последние буквы это пропитка. Достоинство новой пропиточной машины в том, что пропитка тонкая. Я торчу от этой ткани, но мечтаю купить еще тоньше.

Известить модератора

Re: Интересный бар [сообщение #13233 является ответом на сообщение #12058] Mon, 29 June 2009 08:48 Переход к предыдущему сообщенияПереход к следующему сообщения
muradka   Russian Federation
Сообщений: 807
Зарегистрирован: December 2005
Географическое положение: Астрахань и К...
Гуру кайтостроения
По Фоткам и рисункам не всегда понятно как тот или иной бар работает. Особенно непонятно новичкам. Да и сам я не всегда понимал.

Накрутил что-то типа бара-трансформера для испытания кайтов.

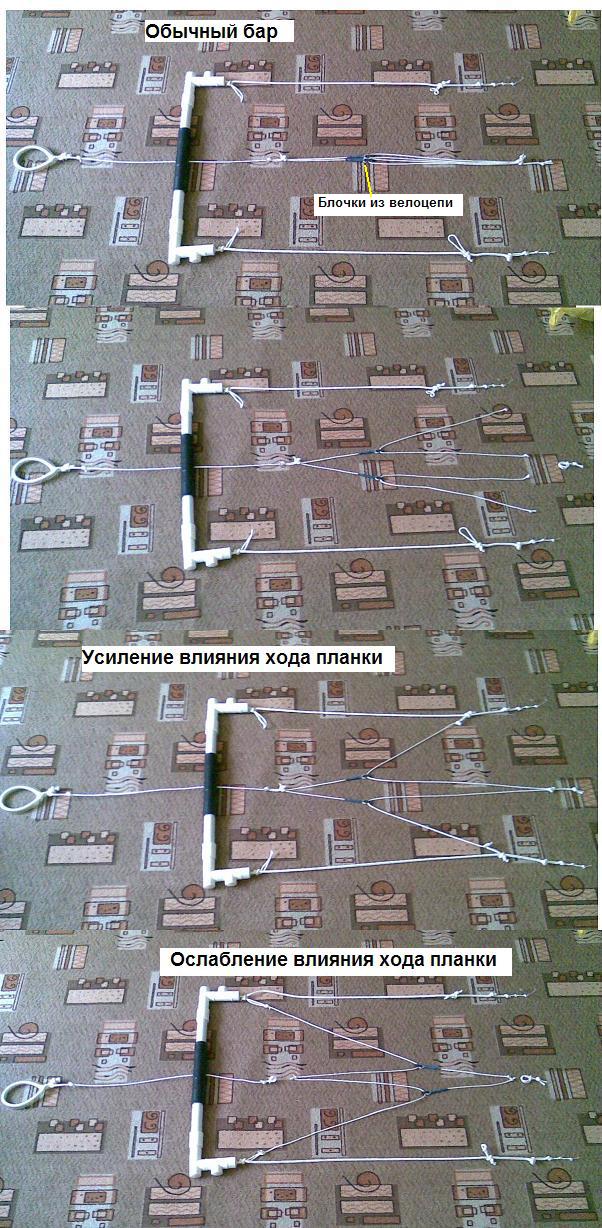

Вот сделал фото разных модификаций.
Думаю, некоторым пригодится.
Дипаурный вариант
index.php/fa/5267/0/

Обычный вариант
index.php/fa/5268/0/

Известить модератора

Re: Интересный бар [сообщение #13234 является ответом на сообщение #12058] Mon, 29 June 2009 08:57 Переход к предыдущему сообщенияПереход к следующему сообщения
muradka   Russian Federation
Сообщений: 807
Зарегистрирован: December 2005
Географическое положение: Астрахань и К...
Гуру кайтостроения
Вот как работают некоторые возможные варианты.

Ослабление хода бара
index.php/fa/5269/0/

Увеличение хода бара
index.php/fa/5270/0/

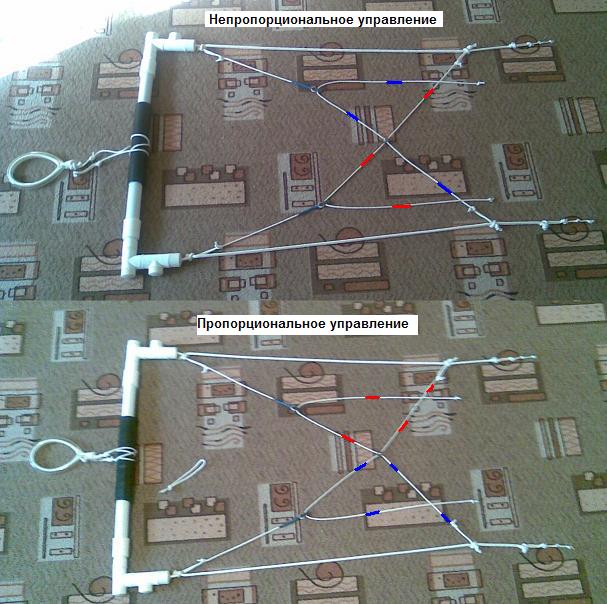

Пропорциональное управление без диппаура
index.php/fa/5271/0/

Непропорциональное управление без диппаура
index.php/fa/5272/0/

Думаю, что имея в арсенале такой бар, можно подобрать какой-то оптимальный вариант для того или иного кайта.

Может у кого-нибудь ещё какие идеи трансформации этой "палки" будут... Smile

Известить модератора

Re: Интересный бар [сообщение #15386 является ответом на сообщение #13234] Fri, 12 February 2010 11:49 Переход к предыдущему сообщенияПереход к следующему сообщения
pavelm-ks
Сообщений: 8
Зарегистрирован: May 2007
Географическое положение: Киев
Новичок
Всем привет!
А вот еще меня посетила идейка как бы сделать такой бар для парафойла , чтобы и дипавер был и управление силовыми стропами
и чтобы ,главное, при этом тяговая нагрузка на баре отсутствовала.

И надумал вот такую схемку (см. вложение).

Работает так :
пока ручки не зажаты - мы имеем обычный дипаверный бар(управление силовыми стропами отсутсвует, при перемещении планки вверх вниз диагональные стропы-тяги свободно вращаются в блочках на планке и за основные стропы не тянут).
Как только зажали рычаги появляется управление силовыми стропами.
(усилие на ручке в момент управления конечно будет, а как иначе - на то они и силовые , но только в момент управления).
Не знаю когда появится время реализовать. А пока можете покритиковать Smile

Известить модератора

Re: Интересный бар [сообщение #15387 является ответом на сообщение #13234] Fri, 12 February 2010 12:00 Переход к предыдущему сообщенияПереход к предыдущему сообщения
pavelm-ks
Сообщений: 8
Зарегистрирован: May 2007
Географическое положение: Киев
Новичок

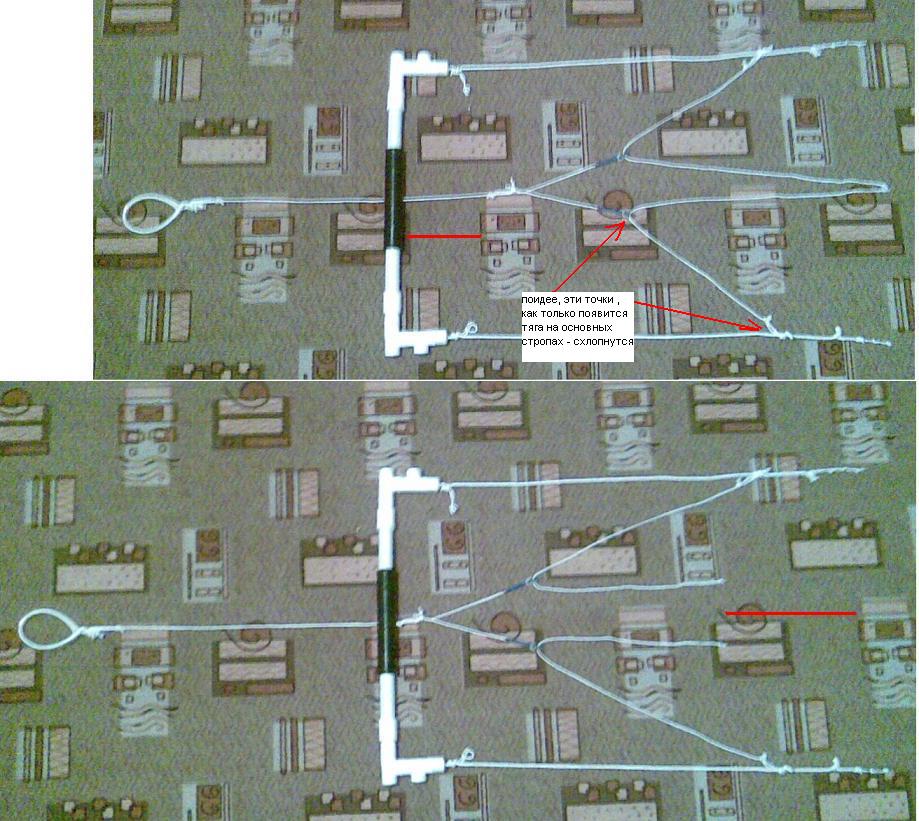

Да ,и просветите меня как должны работать вот эти варианты баров
(см. вложения) от muradka. ИМХО т.к. на силовых стропах тяговое усилие в десятки раз больше чем на управляющих то должно произойти то что описано мной на фотке. Или тут силовые по бокам крепятся Smile?

Известить модератора
