Создание пилотажки HQ Rush III PRO 3.5м2 [сообщение #12653] Tue, 28 April 2009 12:27 Переход к следующему сообщения
YellowDuck   Russian Federation
Сообщений: 23
Зарегистрирован: April 2009
Географическое положение: Ярославль
Новичок со стажем
Всем доброго времени суток!
Сейчас у меня есть настоящая пилотажка HQ Rush II 200 на планке 1,3 м2
http://www.powerkites.de/index.php?option=com_content&vi ew=article&id=18&Itemid=89

Летает она офигенно, но сейчас захотелось, что-то более большое, чтоб почувствовать силу ветра.

Купить верхнюю модель сейчас просто нет денег, да и стоит она столько же, как самый простой не тренировочный парафоил.

Наткнулся на ваш форум и очень захотелось сшить крыло самому, стропы перевяжу от HQ Rush II 200, единственное от системы быстрого перезапуска придется отказаться, т.к. планка без 3 стропы. Стропы на разрыв 145 кг. надеюсь хватит 2*20м.

В общем сшить хочу вот это http://www.powerkites.de/index.php?option=com_content&vi ew=article&id=194&Itemid=287

Есть вот такие исходные данные:
Flat Area (m²/sqm) - 3,5
Flat Span (cm/ft) - 350
Height (cm/ft) - 120
Flat AR - 3,6
Cells - 15

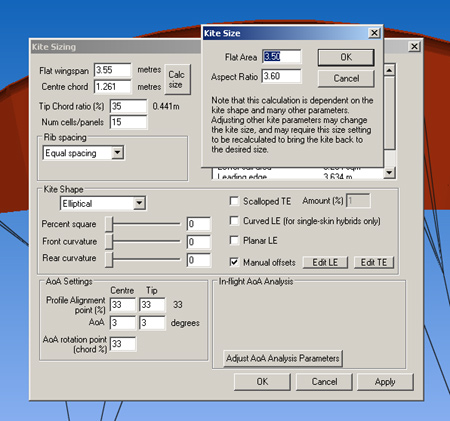

Помогите, пожалуйста, корректно перенести эти данные в Surfplan
желательно со скриншотами, чтоб понять весь процесс проектирования. Я застрял в самом начале.

index.php/fa/4962/0/

Цифры сбиваются при смене параметров.

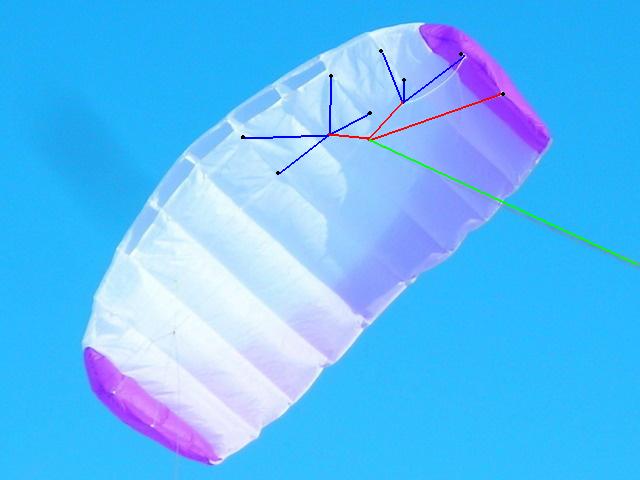

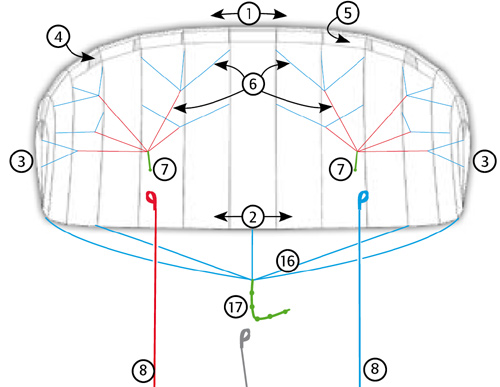

Стропы должны быть такие
index.php/fa/4963/0/

не знаю, как крайние по углам закрепить Sad
и не могу найти как закрыть по 2 воздухозаборника слева и с права
  • Вложение: setting.jpg
    (Размер: 69.16KB, Загружено 2840 раз)
  • Вложение: stropy.jpg
    (Размер: 54.76KB, Загружено 2736 раз)

Известить модератора

Re: Создание пилотажки HQ Rush III PRO 3.5м2 [сообщение #12657 является ответом на сообщение #12653] Tue, 28 April 2009 17:38 Переход к предыдущему сообщенияПереход к следующему сообщения
mak31415   Ukraine
Сообщений: 490
Зарегистрирован: March 2007
Гуру кайтостроения
Привет. Хотелось бы лучше посмотреть на оригинал, что ты хочешь сотворить, те скопировать.Зашел на этот сайт подробностей мало, поэтому что видел то и наваял. Профиль тоже выбрал, который первым на меня глянул. Лучше сделать 3 ряда строп. Задних чтото не видно - делал как захотел. Вот что получилось. Должно летать.
Три файлика для основной строповки, законцовок и управления.
  • Вложение: Y_D1.sle
    (Размер: 7.48KB, Загружено 590 раз)
  • Вложение: Y_D1b.sle
    (Размер: 7.47KB, Загружено 459 раз)
  • Вложение: Y_D1t.sle
    (Размер: 7.48KB, Загружено 462 раза)

Известить модератора

Re: Создание пилотажки HQ Rush III PRO 3.5м2 [сообщение #12670 является ответом на сообщение #12653] Wed, 29 April 2009 23:05 Переход к предыдущему сообщенияПереход к следующему сообщения
YellowDuck
Сообщений: 23
Зарегистрирован: April 2009
Географическое положение: Ярославль
Новичок со стажем
2 mak31415: большое спасибо очень похоже на оригинал

Y_D2 - закрыл 3 воздухозаборники увеличил открытые

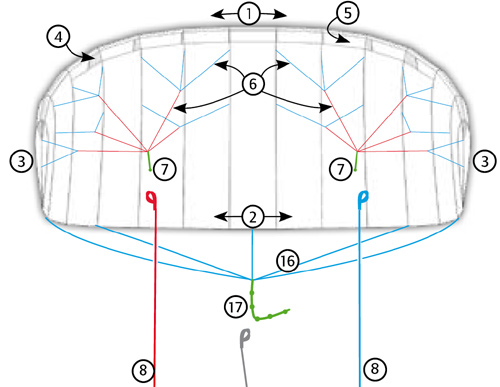

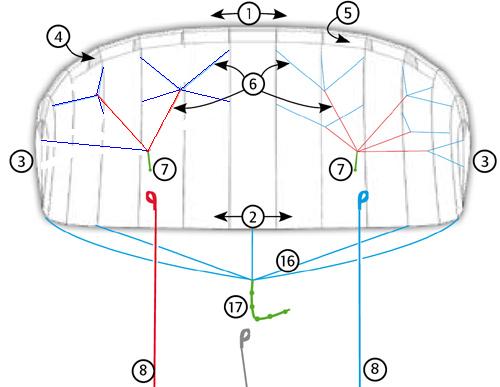

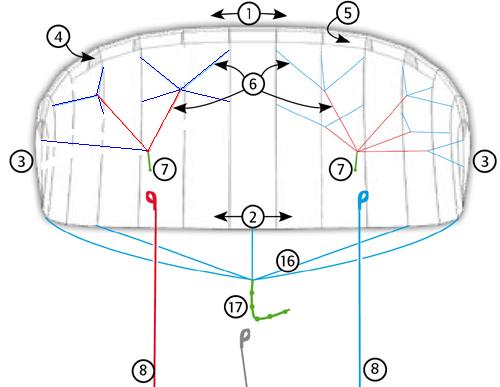

Вот строповка оригинала, как ее сделать в сёрфплане не представляю

index.php/fa/4968/0/

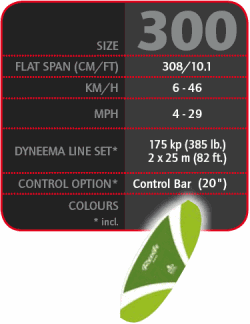

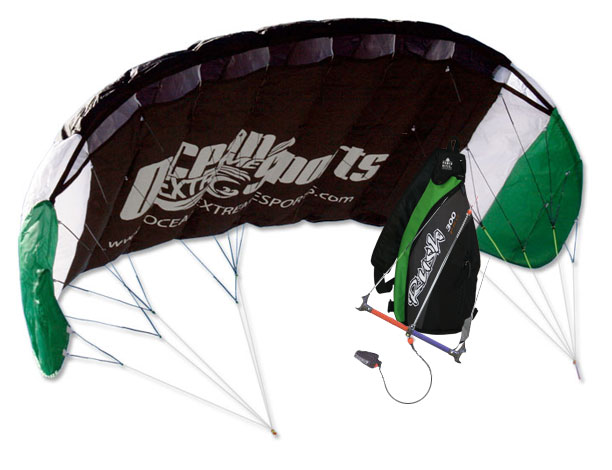

Вот так выглядит крыло

index.php/fa/4969/0/


Отдельные детали можно увидеть на фотках с этого сайта http://www.driftsnowkitemag.com/2009/02/26/kite-lab-hq-power kites-rush-iii-300-pro/
  • Вложение: str.jpg
    (Размер: 79.32KB, Загружено 2728 раз)
  • Вложение: hq_rush3_300_pro.jpg
    (Размер: 46.16KB, Загружено 2662 раза)
  • Вложение: Y_D2.sle
    (Размер: 7.48KB, Загружено 460 раз)

[Обновления: Wed, 29 April 2009 23:06]

Известить модератора

Re: Создание пилотажки HQ Rush III PRO 3.5м2 [сообщение #12671 является ответом на сообщение #12670] Thu, 30 April 2009 09:54 Переход к предыдущему сообщенияПереход к следующему сообщения
mak31415   Ukraine
Сообщений: 490
Зарегистрирован: March 2007
Гуру кайтостроения
Привет. Помочь сейчас тебе не могу, просто через 5 мин. уезжаю в отпуск. Думаю к 20 мая ты сам найдешь ответы на свои вопросы.. Удачи.. Rolling Eyes

Известить модератора

Re: Создание пилотажки HQ Rush III PRO 3.5м2 [сообщение #12672 является ответом на сообщение #12653] Thu, 30 April 2009 10:09 Переход к предыдущему сообщенияПереход к следующему сообщения
YellowDuck   Russian Federation
Сообщений: 23
Зарегистрирован: April 2009
Географическое положение: Ярославль
Новичок со стажем
Привет, все равно, большое спасибо за закладку фундамента змея Smile

Известить модератора

Re: Создание пилотажки HQ Rush III PRO 3.5м2 [сообщение #12876 является ответом на сообщение #12653] Fri, 22 May 2009 13:51 Переход к предыдущему сообщенияПереход к следующему сообщения
YellowDuck   Russian Federation
Сообщений: 23
Зарегистрирован: April 2009
Географическое положение: Ярославль
Новичок со стажем
Кое-что изменил, и постарался подогнать плоские и проекционные размеры к оригиналу, проблема только с хордой, она не уменьшается до 1.2 м. Sad подскажите, что нужно подкрутить? Чтобы не изменялись параметры площади, удлиннения и т.д.
  • Вложение: YellowDuck.sle
    (Размер: 7.51KB, Загружено 476 раз)

Известить модератора

Re: Создание пилотажки HQ Rush III PRO 3.5м2 [сообщение #12882 является ответом на сообщение #12876] Sat, 23 May 2009 13:20 Переход к предыдущему сообщенияПереход к следующему сообщения
ТИМА   Russian Federation
Сообщений: 574
Зарегистрирован: May 2006
Географическое положение: Калуга
Гуру кайтостроения
У тебя от оригинала отличается передняя и задняя кромки:
index.php/fa/5129/0/

[Обновления: Sat, 23 May 2009 13:23]

Известить модератора

Re: Создание пилотажки HQ Rush III PRO 3.5м2 [сообщение #12898 является ответом на сообщение #12657] Mon, 25 May 2009 13:31 Переход к предыдущему сообщенияПереход к следующему сообщения
arni   Ukraine
Сообщений: 341
Зарегистрирован: November 2005
Географическое положение: Киев
Гуру кайтостроения
mak31415 писал(а) Втр, 28 Апрель 2009 10:38

Лучше сделать 3 ряда строп.


Мак, был у меня кайтик 2 м2 от Флайсёрфа, количество строп по самое немогу. Примено в проэкции похож на этот. летал отлично, ряд В примерно на 26-28%. Расположение строп примерно как на моем рисунке - слева, шкурок на 2 меньше....
index.php/fa/5138/0/

Да вот он собсвенно, сделанный мной по меркам с оригинала

index.php/fa/5139/0/

Профиль на центроплане такой Skywalk kite profile.pfl снятый мной

видео полёта такого кайтика здесь...
http://www.youtube.com/watch?v=SiV_CsOjx7U
  • Вложение: stropy-2.JPG
    (Размер: 24.86KB, Загружено 2548 раз)
  • Вложение: Fly-2.JPG
    (Размер: 32.37KB, Загружено 2521 раз)
  • Вложение: Skywalk kite profile.pfl
    (Размер: 0.75KB, Загружено 447 раз)

[Обновления: Mon, 25 May 2009 14:36]

Известить модератора

Re: Создание пилотажки HQ Rush III PRO 3.5м2 [сообщение #12905 является ответом на сообщение #12653] Tue, 26 May 2009 09:53 Переход к предыдущему сообщенияПереход к следующему сообщения
YellowDuck   Russian Federation
Сообщений: 23
Зарегистрирован: April 2009
Географическое положение: Ярославль
Новичок со стажем
2ТИМА: Мудрое замечатие, большое спасибо.
Я делал модель 2008 года по параметрам модели 2009 Smile))))

Во вложении файлик, так точно, как смог, проекционные параметры расходятся в сотые доли, надеюсь это не критично.

Единственное не знаю, какой должен быть профиль.
Все используют MH102 он универсальный?
  • Вложение: 3,5 YellowDuck.sle
    (Размер: 6.65KB, Загружено 504 раза)

[Обновления: Tue, 26 May 2009 10:21]

Известить модератора

Re: Создание пилотажки HQ Rush III PRO 3.5м2 [сообщение #12914 является ответом на сообщение #12905] Wed, 27 May 2009 15:43 Переход к предыдущему сообщенияПереход к следующему сообщения
mak31415   Ukraine
Сообщений: 490
Зарегистрирован: March 2007
Гуру кайтостроения
Привет. Посмортрел проект и чтото поменял.

Коррекция:
1.Углы. Центральный 0, заканцовки +3
2. Профиль. Можно оставить, можно и MH102, можно и "Gual profile 4.pfl" - все равно летать будет. Втой потягловее будет, Рефлекторный более стабильный.
3.Воздухозаборники 2-5. При 1 и такой ширине секций будет сильно раздувать. Соответственно ряд строп а передвинуть на 7, так технологичнее. Надо делать ушивку по передней кромке обязательно, ну и по задней. Skin tention, Standard Curve думаю 4 и 2 хватит.
4. тов.поинт для такого профиля модно сдвинуть до 20-22%

Вообщето мне не понравилость количество секций. Можно было сделать и побольше, и не надо слепо смотреть на оригинал.
Да и арочность немного напоминает шлем хоккеиста.. ну это чисто субъективно.. Rolling Eyes

Известить модератора

Re: Создание пилотажки HQ Rush III PRO 3.5м2 [сообщение #12915 является ответом на сообщение #12914] Wed, 27 May 2009 16:32 Переход к предыдущему сообщенияПереход к следующему сообщения
mak31415   Ukraine
Сообщений: 490
Зарегистрирован: March 2007
Гуру кайтостроения

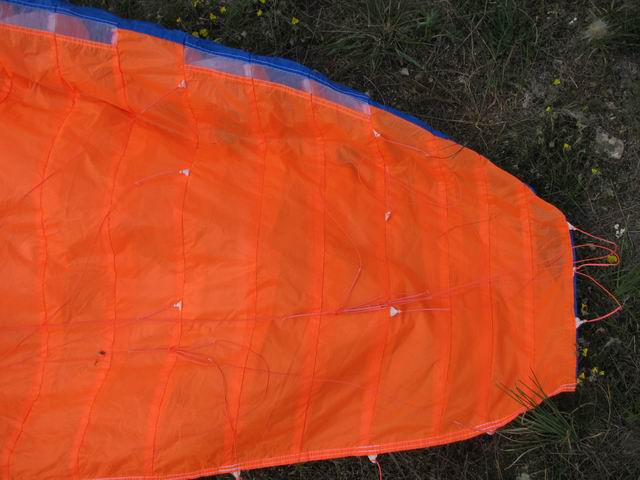

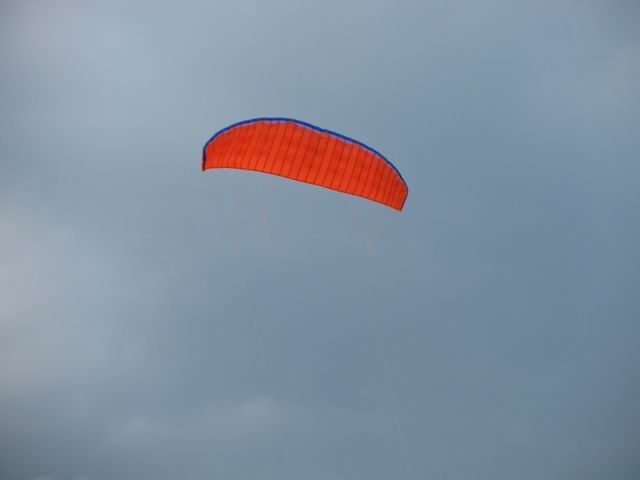

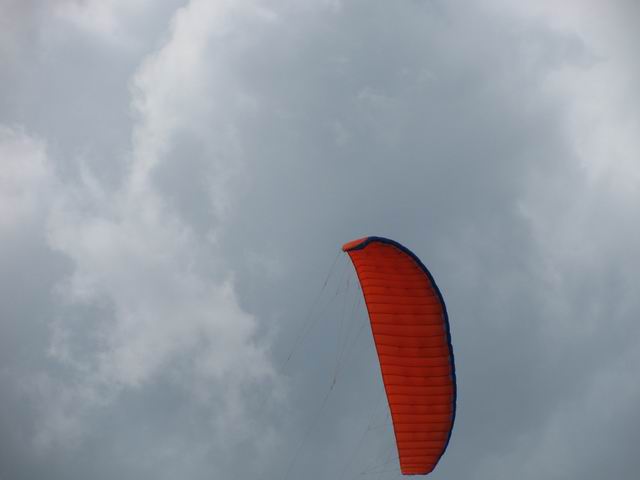

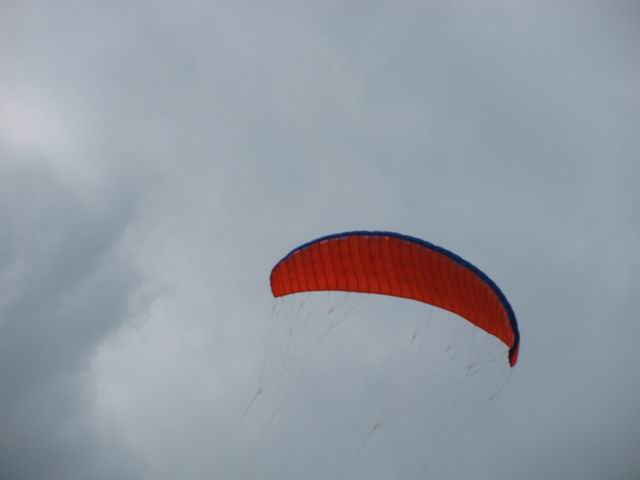

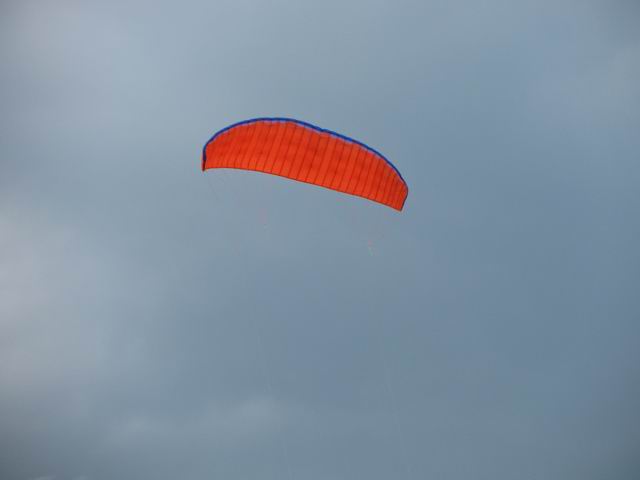

..и еще немного коммент. Недавно видел кайт от Скай Кантри на 3 м кв. Поюзал немного. Вот несколько фоток. Летает Класс. Почему бы не сделать нечто подобное, обрати внимание на относительную ширину секций...Про остальные детали не говорю..

index.php/fa/5156/0/

index.php/fa/5154/0/

index.php/fa/5155/0/
  • Вложение: IMG_0934.jpg
    (Размер: 66.16KB, Загружено 2484 раза)
  • Вложение: IMG_0937.jpg
    (Размер: 50.67KB, Загружено 2469 раз)
  • Вложение: Rotation of IMG_0923.jpg
    (Размер: 29.24KB, Загружено 2463 раза)

Известить модератора

Re: Создание пилотажки HQ Rush III PRO 3.5м2 [сообщение #12916 является ответом на сообщение #12653] Wed, 27 May 2009 16:50 Переход к предыдущему сообщенияПереход к следующему сообщения
PARAMASTER   Russian Federation
Сообщений: 1527
Зарегистрирован: February 2007
Гуру кайтостроения
mak31415

отличная форма!
А какая ткань Гельвинор иль смешаная с применением яСкайтекса?
Напиши подробнее про пилдотажку.

Довольно знакомая форма крыла,когда то что то шиоли , Rolling Eyes

Известить модератора

Re: Создание пилотажки HQ Rush III PRO 3.5м2 [сообщение #12918 является ответом на сообщение #12916] Wed, 27 May 2009 17:23 Переход к предыдущему сообщенияПереход к следующему сообщения
mak31415   Ukraine
Сообщений: 490
Зарегистрирован: March 2007
Гуру кайтостроения

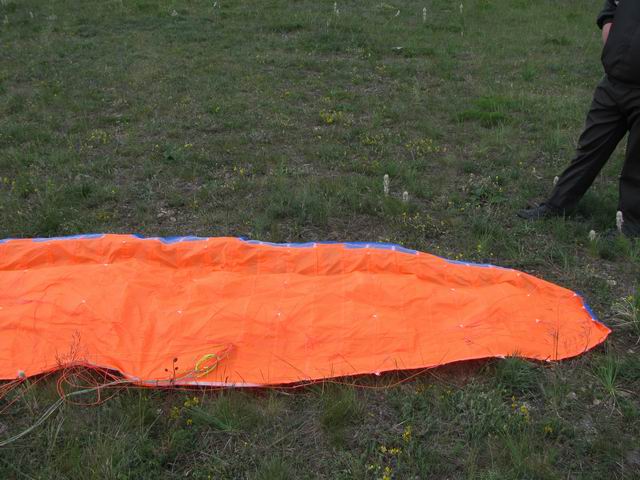

.. ткань была легкая, порш или скайтекс, гельвенор тяжелее, хотя слышал что гельвенор сейчас полегчал до 45 гр на метр. Все сторпы парапланерные с оплеткой, Чуть даже отрывало, правда ветер был сильный. Игрался где-то пол часа. Сфоткал чисто машинально, с мыслью, может и мне подобное пошить.. Вот еще три фотки. Видно стропную.

index.php/fa/5164/0/

index.php/fa/5165/0/

index.php/fa/5166/0/
  • Вложение: IMG_0925.jpg
    (Размер: 15.29KB, Загружено 2446 раз)
  • Вложение: IMG_0926.jpg
    (Размер: 18.65KB, Загружено 2439 раз)
  • Вложение: IMG_0927.jpg
    (Размер: 12.93KB, Загружено 2436 раз)

Известить модератора

Re: Создание пилотажки HQ Rush III PRO 3.5м2 [сообщение #12920 является ответом на сообщение #12653] Wed, 27 May 2009 17:43 Переход к предыдущему сообщенияПереход к следующему сообщения
PARAMASTER   Russian Federation
Сообщений: 1527
Зарегистрирован: February 2007
Гуру кайтостроения
МАК сенкс за фото.



Значит диагоналки стоят и компоновка строп как на параплане.

сейчас в основном кайты стропят по парапланерному.

хотя вот некоторые проекты фирменные напоминают строповку в Серфплане даже на Спидглайдах..

Известить модератора

Re: Создание пилотажки HQ Rush III PRO 3.5м2 [сообщение #12976 является ответом на сообщение #12653] Tue, 02 June 2009 19:51 Переход к предыдущему сообщенияПереход к следующему сообщения
YellowDuck
Сообщений: 23
Зарегистрирован: April 2009
Географическое положение: Ярославль
Новичок со стажем
mak31415 и все кто помогал, большое спасибо, буду шить последнюю версию, как найду материал. Арочность самому не нравится, но оригинал именно такой.

Известить модератора

Re: Создание пилотажки HQ Rush III PRO 3.5м2 [сообщение #12990 является ответом на сообщение #12976] Thu, 04 June 2009 13:04 Переход к предыдущему сообщения
mak31415   Ukraine
Сообщений: 490
Зарегистрирован: March 2007
Гуру кайтостроения
.. тогда удачи. Удовольствия от пошива и еще больше удовольствия, когда полетит..
