Минипараплан - нужна помощь! [сообщение #13004] Sun, 07 June 2009 23:02 Переход к следующему сообщения
SLY_84   Russian Federation
Сообщений: 11
Зарегистрирован: June 2009
Географическое положение: Вологда
Новичок+
Хочу сшить минипараплан площадью в 1,5-2кв.м,под радиоуправление будет на электротяге,вес тележки с оборудованием около 350грамм управление двумя сервомашинами ,если у кого нить есть готовый проект в Сёрфплане,поделитесь пожалуйста Smile
И какой материал лучше взять,взгляд остановился на китайских шторах для ванн,одна из очень лёгкой и прочной непродуваемой ткани,вторая из полиэтилена,тоже довольно лёгкого.



ИЗМЕНИЛ НАЗВАНИЕ ТЕМЫ

[Обновления: Mon, 08 June 2009 18:11] от Модератора

Известить модератора

=) [сообщение #13005 является ответом на сообщение #13004] Sun, 07 June 2009 23:44 Переход к предыдущему сообщенияПереход к следующему сообщения
wing   Russian Federation
Сообщений: 220
Зарегистрирован: December 2007
Географическое положение: МОНЧЕГОРСК
Самодельщик со стажем
привет единомышленник! у нас там тема есть про радиомодели.
я тоже веду работу над этой темой.
вот пару примеров: одно крыло имеет большое удлинение около 8и-для парения без мотора.
второй для полётов с мотором.
  • Вложение: pg1,5_1.sle
    (Размер: 6.92KB, Загружено 431 раз)
  • Вложение: pg1,2.sle
    (Размер: 6.47KB, Загружено 376 раз)

Известить модератора

Re: =) [сообщение #13009 является ответом на сообщение #13005] Mon, 08 June 2009 11:36 Переход к предыдущему сообщенияПереход к следующему сообщения
mak31415
Сообщений: 490
Зарегистрирован: March 2007
Гуру кайтостроения
Интересно что получится с моделью с удлинением = 8?
Немного подкорректировал этот проект.

Коррекция проекта.
1. Расположение воздухозаборников. Передний край воздухозаборника сдвинуть на 1.5-2%. Я думаю 2-5 как раз, для такой сравнительно большой относительной ширине панелей. Иначе получим носок как у простого парашюта-крыло и резко понизим качество купола.
2.Ушивку по передней кромке надо увеличить как минимум до 5% для уменьшения раздувания.
3.Стороповка парапланерная, поэтому рекомендую делать 2 каскада строп, второй на 95% и собираем в один пучок(cascade count 4). Такой второй каскад (типа свободных концов) очень удобен при окончательной регулировке центровки.

Может стоит увеличить относительную толщину профиля, удлинение то не маленькое, важна жесткость крыла? Rolling Eyes
  • Вложение: pg1,5_1M.sle
    (Размер: 7.59KB, Загружено 373 раза)

Известить модератора

Re: =) [сообщение #13017 является ответом на сообщение #13009] Mon, 08 June 2009 22:52 Переход к предыдущему сообщенияПереход к следующему сообщения
SLY_84   Russian Federation
Сообщений: 11
Зарегистрирован: June 2009
Географическое положение: Вологда
Новичок+
Спасибо ребят=)
Обязательно учту ваши советы,сегодня раскроил небольшой кайт(Циклоп/материал полиэтилен высокого и низкого давления),потренируюсь в шитье,заодно решу для себя много вопросов касаемо сборки и строповки(завтра у меня встреча с одним из Вологодских кайтостроителей:))

Известить модератора

Re: Минипараплан - нужна помощь! [сообщение #13150 является ответом на сообщение #13004] Sun, 21 June 2009 13:31 Переход к предыдущему сообщенияПереход к следующему сообщения
SLY_84   Russian Federation
Сообщений: 11
Зарегистрирован: June 2009
Географическое положение: Вологда
Новичок+
Отпуск в Питере немного сдвинул точку окончания проекта...
Мда уж,полиэтилен довольно мерзкая штука для шитья,300 раз уже пожалел что взял именно его(((
У меня вопрос касаемо вшивания центральной части с клапаном,как вшить клапан и как соединить потом её с нервюрами,мне немного также непонятно каким макаром сшивать полотнища с нервюрами так чтоб все швы были внутри,и как пристрочить петельки на уши,нужно ли усилить плёнку лентой???
Это всё касаемо малютки "Циклопа",описываемого в ветке (Шьем парафойл,для чайников)
Вот файл:
  • Вложение: Циклоп.sle
    (Размер: 6.32KB, Загружено 364 раза)

Известить модератора

Re: Минипараплан - нужна помощь! [сообщение #13151 является ответом на сообщение #13150] Sun, 21 June 2009 15:47 Переход к предыдущему сообщенияПереход к следующему сообщения
ТИМА   Russian Federation
Сообщений: 574
Зарегистрирован: May 2006
Географическое положение: Калуга
Гуру кайтостроения
SLY_84 писал(а) Вск, 21 Июнь 2009 14:31


У меня вопрос касаемо вшивания центральной части с клапаном,как вшить клапан и как соединить потом её с нервюрами,мне немного также непонятно каким макаром сшивать полотнища с нервюрами так чтоб все швы были внутри,и как пристрочить петельки на уши,нужно ли усилить плёнку лентой???



Для "Циклопа" тебе клапан не нужен - оставляй открытым, только подверни края верней и нишней панели и прострочи.
Про внутренние швы расписано здесь: Где взять статью "Шьем кайт гамма"
Последний шов закрывается следующим образом:
- две консоли скатываются в рулоны;
- подворачиваются к центальной секции;
- прошивается последний шов;
- все выворачивается на изнанку и вуаля - готовый кайт! Wink
Т.о., что бы шов остался изнутри - необходимо изнутри и прошивать!!


Петельки заделывай в шов!

Известить модератора

Re: Минипараплан - нужна помощь! [сообщение #13175 является ответом на сообщение #13004] Tue, 23 June 2009 21:02 Переход к предыдущему сообщенияПереход к следующему сообщения
serg049   Russian Federation
Сообщений: 4
Зарегистрирован: April 2009
Географическое положение: Владимирская ...
Новичок 0.0
SLY_84 писал(а) Вск, 07 Июнь 2009 23:02

Хочу сшить минипараплан площадью в 1,5-2кв.м,под радиоуправление


Можно, не париться и купить готовое изделие. Полиэтилен не применяйте, развалится. На форуме рси дизайн человек рассказывал, что через пять полётов, крыло развалилось!

http://forum.rcdesign.ru/f38/thread15227-3.html#post1333129


ПОПРАВИЛ ФОРМАТИРОВАНИЕ

[Обновления: Sun, 23 August 2009 21:53] от Модератора

Известить модератора

Re: Минипараплан - нужна помощь! [сообщение #13176 является ответом на сообщение #13175] Tue, 23 June 2009 22:43 Переход к предыдущему сообщенияПереход к следующему сообщения
ТИМА   Russian Federation
Сообщений: 574
Зарегистрирован: May 2006
Географическое положение: Калуга
Гуру кайтостроения
serg049:
Цитату с http://forum.rcdesign.ru приведу полностью:


Сообщение от relaxer

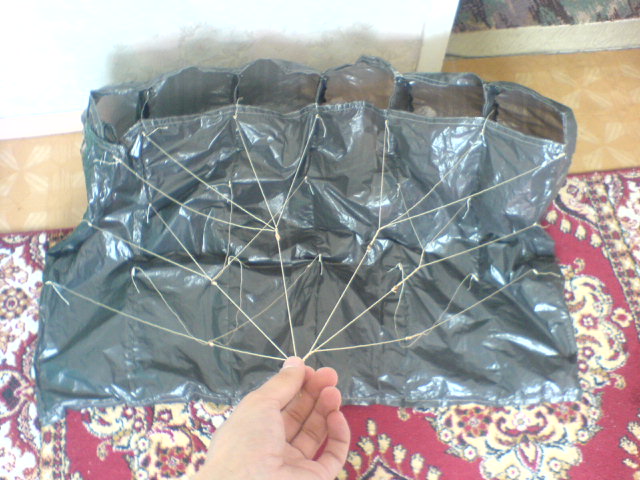

Ну в общих чертах видно что за крыло... это даже не параплан, матрас какой-то)))) полиэтиленолёт хренов)))


index.php/fa/5250/0/


Да уж полиэтилен это вовсе не материал для поделок! Sad

Сообщение от relaxer

Жаль конечно, когда труды пропадают, но с другой стороны сделаны полезные выводы.

  • Вложение: DSC00864.JPG
    (Размер: 89.41KB, Загружено 1213 раз)

Известить модератора

Re: Минипараплан - нужна помощь! [сообщение #13177 является ответом на сообщение #13004] Tue, 23 June 2009 23:27 Переход к предыдущему сообщенияПереход к следующему сообщения
SLY_84   Russian Federation
Сообщений: 11
Зарегистрирован: June 2009
Географическое положение: Вологда
Новичок+
Мда,низ смётан,потом к нему приметал нервюры,остаётся открытым вопрос как закрыть верх,да ещё так чтоб все швы были спрятаны внутрь,никак не допирает до меня каким макаром это изобразить Sad

Известить модератора

Re: Минипараплан - нужна помощь! [сообщение #13178 является ответом на сообщение #13177] Tue, 23 June 2009 23:45 Переход к предыдущему сообщенияПереход к следующему сообщения
kartuz   Latvia
Сообщений: 1824
Зарегистрирован: September 2006
Географическое положение: latvija
Гуру кайтостроения
начинаем шитьот уха к центрупо секционно.два нижних полотнища с нервюрой потом анологично верх,потом след секцию.последнюю секцию в центре сшиваем с изнанки и выворачиваем через воздухо заборник .
ищи на форуме тема была все расписано до мелочей.с рисунками.

Известить модератора

Re: Минипараплан - нужна помощь! [сообщение #13179 является ответом на сообщение #13178] Wed, 24 June 2009 00:15 Переход к предыдущему сообщенияПереход к следующему сообщения
wing   Russian Federation
Сообщений: 220
Зарегистрирован: December 2007
Географическое положение: МОНЧЕГОРСК
Самодельщик со стажем

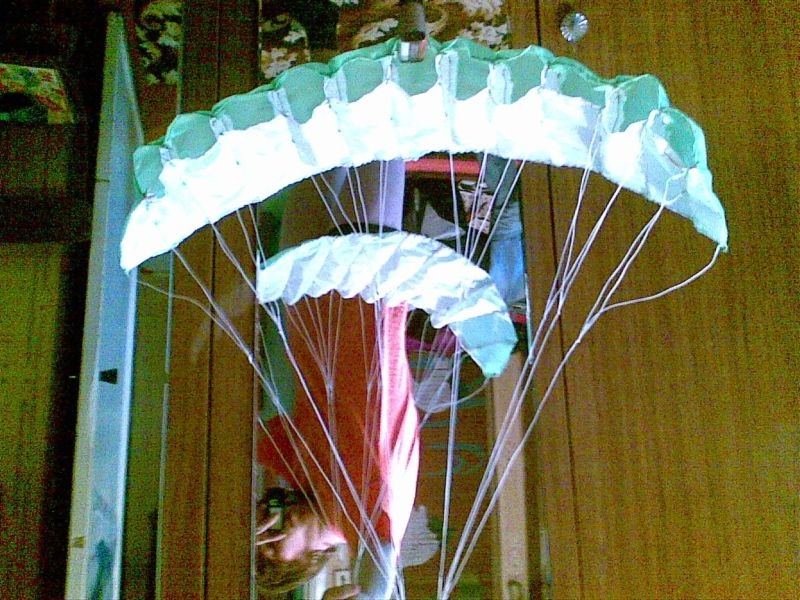

вот это совсем скоро полетит!!! год на шкафу висел. но так как есть р/у, можно и доделать!
  • Вложение: 222Image(524).jpg
    (Размер: 104.12KB, Загружено 458 раз)
  • Вложение: 222Image(528).jpg
    (Размер: 127.82KB, Загружено 403 раза)

Известить модератора

Re: Минипараплан - нужна помощь! [сообщение #13185 является ответом на сообщение #13178] Wed, 24 June 2009 12:54 Переход к предыдущему сообщения
SLY_84   Russian Federation
Сообщений: 11
Зарегистрирован: June 2009
Географическое положение: Вологда
Новичок+
kartuz писал(а) Срд, 24 Июнь 2009 00:45


последнюю секцию в центре сшиваем с изнанки и выворачиваем через воздухо заборник .



Спасибо за обьяснение, а то всю голову себе об этот момент сломал,а с остальным разобрался,как сошью обязательно прикреплю фото этого творения=)

ПОПРАВИЛ ФОРМАТИРОВАНИЕ

[Обновления: Sun, 23 August 2009 21:55] от Модератора

Известить модератора
