Начало » Сделай кайт » Самодельщики » Шью Gual 6.5 метриков
Re: Шью Gual 6.5 метриков [сообщение #14890 является ответом на сообщение #14573] Mon, 28 December 2009 07:52 Переход к предыдущему сообщенияПереход к следующему сообщения
alexis   Russian Federation
Сообщений: 199
Зарегистрирован: March 2009
Географическое положение: Nizhny Novgorod region
Дважды бывалый
вот невезуха, кайт месяц лежит уже, даже больше
в будние дни дует -в выходные нет, а в эти(26,27) ваще дождь лил, остатки снега растаяли,
уже "от не фиг делать" -пародию на сноуборд сделал Smile а испытать никак

[Обновления: Mon, 28 December 2009 07:53]

Известить модератора

Re: Шью Gual 6.5 метриков [сообщение #14891 является ответом на сообщение #14319] Mon, 28 December 2009 08:48 Переход к предыдущему сообщенияПереход к следующему сообщения
Verba
Сообщений: 504
Зарегистрирован: November 2009
Географическое положение: Донецк
Гуру кайтостроения
Фото пародии в студию! показуй то что навоял Smile

Известить модератора

Re: Шью Gual 6.5 метриков [сообщение #14893 является ответом на сообщение #14891] Mon, 28 December 2009 09:55 Переход к предыдущему сообщенияПереход к следующему сообщения
alexis   Russian Federation
Сообщений: 199
Зарегистрирован: March 2009
Географическое положение: Nizhny Novgorod region
Дважды бывалый
не думаю что он заслуживает внимания.
сделан из 5 слойной фанеры, размочил в кипятке в Very Happy ванной, и на деревяннов основании саморезами и дрелью выгнул, сушил на Laughing батарее отопления.
конкейв -прямой,т.к. с горок кататься несобираюсь -да и собственно негде,нет их у нас
крепление -ваще из дюрал'евых уголков, чтоб нога не ерзала
фоту завтра прилеплю Cool

Известить модератора

Re: Шью Gual 6.5 метриков [сообщение #14894 является ответом на сообщение #14319] Mon, 28 December 2009 09:55 Переход к предыдущему сообщенияПереход к следующему сообщения
kartuz   Latvia
Сообщений: 1824
Зарегистрирован: September 2006
Географическое положение: latvija
Гуру кайтостроения
надо все равно на поле выходить и пробовать так ты узнаеш свой ветровой диапазон и ветровые условия спота.
даже разложил попробовал сложил -уже тренировка .потом когда дунет хорошо то время на всякую хню тратить не будеш.
нуи потом ветровые условия очень обманчивы порой ,вроде не дует ,а пробуеш запускать ,летит нормально.

Известить модератора

Re: Шью Gual 6.5 метриков [сообщение #14897 является ответом на сообщение #14894] Mon, 28 December 2009 10:37 Переход к предыдущему сообщенияПереход к следующему сообщения
alexis   Russian Federation
Сообщений: 199
Зарегистрирован: March 2009
Географическое положение: Nizhny Novgorod region
Дважды бывалый
да эт понятно, что тренировка нужна,
выходил в центр поля(как тотополь блин на плющихе), раскладывал, ветер- 1-1.5 (максимум 2) пробовал от рывка подпрыгивает и падает -маловато
да еще день короткий, до 17 -работа, и тьма...
в общем жду ветру в выходные-посленовогодние

Известить модератора

icon14.gif  Re: Шью Gual 6.5 метриков [сообщение #15495 является ответом на сообщение #14319] Sun, 21 February 2010 20:21 Переход к предыдущему сообщенияПереход к следующему сообщения
alexis
Сообщений: 199
Зарегистрирован: March 2009
Географическое положение: Nizhny Novgorod region
Дважды бывалый
ну вот наконец-то хорошая погода, -15 и ветер ~7 м/с по прогнозам,
рельно - с порывами до 8

блин ппц зверюга, если клевантами не тормознешь - прет как паровоз меня протащил по колено в снегу, как бульдозер блин - но как в мульте Laughing "не упал" Laughing
к сожалению фоток всего 2 и они какие то одинаковые и "не очень", блин фотик задолбал заряженные батарейки - на морозе сдыхают

ну вот фото...
index.php/fa/6367/0/
  • Вложение: SS102350.jpg
    (Размер: 137.28KB, Загружено 1021 раз)

[Обновления: Sun, 21 February 2010 20:27]

Известить модератора

Re: Шью Gual 6.5 метриков [сообщение #15496 является ответом на сообщение #15495] Sun, 21 February 2010 20:26 Переход к предыдущему сообщенияПереход к следующему сообщения
alexis
Сообщений: 199
Зарегистрирован: March 2009
Географическое положение: Nizhny Novgorod region
Дважды бывалый
обе фоты еще на не отлаженной строповке, да и не до конца отладил.
пробовал на ручках(сразу обнаружил недостаток - ручки скользкие) без депауэра и ручки к тропе не цеплял, и тут же вспомнил картуза, он об этом и говорил, что не цепляя тяжело - тяжело не то слово.
но как говорят учатся обычно на своих ошибках
ну ничего выходных еще два , мож еще выберусь

[Обновления: Sun, 21 February 2010 20:28]

Известить модератора

Re: Шью Gual 6.5 метриков [сообщение #15497 является ответом на сообщение #15495] Sun, 21 February 2010 20:38 Переход к предыдущему сообщенияПереход к следующему сообщения
Skarabey
Сообщений: 130
Зарегистрирован: June 2009
Географическое положение: Санкт-Петербу...
Дважды бывалый
Цвет конечно едреный Very Happy может надо было какую нить полоску другого цвета сделать хоть с одного края, для ориентира, но это ИМХО.

Известить модератора

Re: Шью Gual 6.5 метриков [сообщение #15498 является ответом на сообщение #15497] Sun, 21 February 2010 20:43 Переход к предыдущему сообщенияПереход к следующему сообщения
alexis
Сообщений: 199
Зарегистрирован: March 2009
Географическое положение: Nizhny Novgorod region
Дважды бывалый
не, "дурак красное любит" Laughing
рыжий самое то

Известить модератора

Re: Шью Gual 6.5 метриков [сообщение #15500 является ответом на сообщение #15498] Mon, 22 February 2010 09:55 Переход к предыдущему сообщенияПереход к следующему сообщения
kartuz   Latvia
Сообщений: 1824
Зарегистрирован: September 2006
Географическое положение: latvija
Гуру кайтостроения
как когдато мне пасс писал:красивый самолет, и летает красиво.
то что купол ядреный будет это сразу было понятно.ребята которые их проэктировали ,погонять любят.
так что тебе остается привыкать к куполу и побольше кататься.

Известить модератора

Re: Шью Gual 6.5 метриков [сообщение #15598 является ответом на сообщение #14319] Fri, 26 February 2010 08:19 Переход к предыдущему сообщенияПереход к следующему сообщения
alexis   Russian Federation
Сообщений: 199
Зарегистрирован: March 2009
Географическое положение: Nizhny Novgorod region
Дважды бывалый

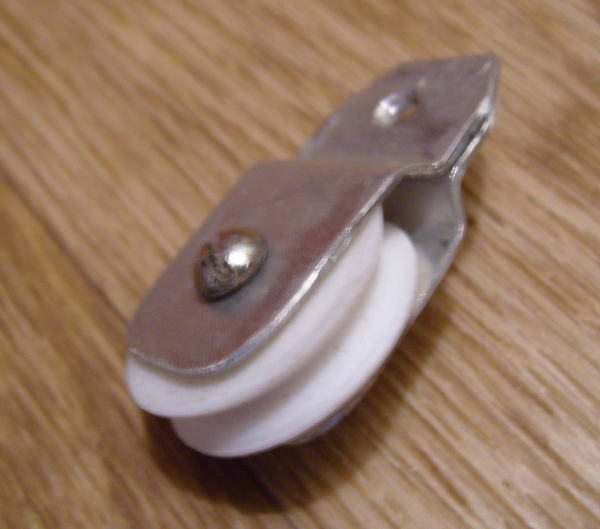

Приступил к изготовлению миксера с блочками, т.к. с узелками -х..ня полная, рулишь только клевантами.
Ради эксперимента не пошел по пути блочков от велоцепи, сделал вот такие...
index.php/fa/6385/0/
это заготока из фторопласта, которую пришлось немного расточить под мои 3мм-е стропы
index.php/fa/6386/0/
index.php/fa/6387/0/
нарезал полоски из алюминиевого листа
index.php/fa/6388/0/
index.php/fa/6389/0/
вот собственно результат
к выходному соберу, если ветер будет - опробую, результат отпишу
  • Вложение: SS100945.jpg
    (Размер: 18.44KB, Загружено 934 раза)
  • Вложение: SS102357.jpg
    (Размер: 33.29KB, Загружено 898 раз)
  • Вложение: SS102358.jpg
    (Размер: 38.85KB, Загружено 912 раз)
  • Вложение: SS102359.jpg
    (Размер: 36.07KB, Загружено 913 раз)
  • Вложение: SS102361.jpg
    (Размер: 54.69KB, Загружено 877 раз)

Известить модератора

Re: Шью Gual 6.5 метриков [сообщение #15600 является ответом на сообщение #15598] Fri, 26 February 2010 08:34 Переход к предыдущему сообщенияПереход к следующему сообщения
kartuz   Latvia
Сообщений: 1824
Зарегистрирован: September 2006
Географическое положение: latvija
Гуру кайтостроения
все нормально ,но щечки блока нужно делать шириной или даже чуть шире чем ролик ,тогда ходовой конец не будет закусывать ,плюс зазора между щечкой и роликом не должно быть ,используй просто заклепки ,сталь лучше нерж .
на винтах резьба которая быстро перетрет ролик.

index.php/fa/6390/0/
  • Вложение: блоки.JPG
    (Размер: 55.83KB, Загружено 899 раз)

Известить модератора

Re: Шью Gual 6.5 метриков [сообщение #15603 является ответом на сообщение #15600] Fri, 26 February 2010 09:11 Переход к предыдущему сообщенияПереход к следующему сообщения
alexis   Russian Federation
Сообщений: 199
Зарегистрирован: March 2009
Географическое положение: Nizhny Novgorod region
Дважды бывалый
совет дельный, но у меня стропа толстая 3мм, закусить не должно.
на будущее учту, может ваще покупные найду\закажу где-нибудь

Известить модератора

Re: Шью Gual 6.5 метриков [сообщение #15650 является ответом на сообщение #14319] Sat, 27 February 2010 12:46 Переход к предыдущему сообщенияПереход к следующему сообщения
alexis   Russian Federation
Сообщений: 199
Зарегистрирован: March 2009
Географическое положение: Nizhny Novgorod region
Дважды бывалый
сделал миксер, сфотать забыл - по-позже
но при проверке работы получилось вот что:
index.php/fa/6391/0/
т.е. при потягивании управления - все вроде ровно срабатывает
а при сбросе тяги управляющая стропа провисает - это нормально?
  • Вложение: mix.JPG
    (Размер: 36.71KB, Загружено 831 раз)

Известить модератора

Re: Шью Gual 6.5 метриков [сообщение #15652 является ответом на сообщение #15650] Sat, 27 February 2010 13:35 Переход к предыдущему сообщенияПереход к следующему сообщения
V0id   Russian Federation
Сообщений: 229
Зарегистрирован: December 2009
Географическое положение: СПб
Самодельщик со стажем
alexis писал(а) Сбт, 27 Февраль 2010 13:46

сделал миксер, бла...бла.бла.. криво работает бла.. бла.. бла...


этот миксер (во всяком случае с таким расположением рядов на палке) меняет геометрию купола, а не только угол атаки, а у вас на данный момент там негнущаяся палка вместо мягкого купола.

более подробно:
при затягивании\отпускании рулевой стропы ряд D проходит расстояние 1
ряд С расстояние 1/2
ряд В расстояние 1/4
можно сделать на планке точки крепления рядов так:
A___B___C______D тогда ничего провисать не будет

ИМХО ИМХО ИМХО я микеры вживую не видел

Хуже большого кайта в передоз может быть только маленький кайт в передоз.

Известить модератора

Re: Шью Gual 6.5 метриков [сообщение #15653 является ответом на сообщение #15652] Sat, 27 February 2010 14:32 Переход к предыдущему сообщенияПереход к следующему сообщения
alexis   Russian Federation
Сообщений: 199
Зарегистрирован: March 2009
Географическое положение: Nizhny Novgorod region
Дважды бывалый
бла бла говоришь... Smile , а я не говорил что он криво работает, -
просто не очень красиво получится, особенно для толстого профиля - будет морщится при большом изменении угла
ладно у меня профиль неочень толстый, может несильно помнет
= в любом случае дело сделано, поэтому останется он, обкатаем...

Известить модератора

Re: Шью Gual 6.5 метриков [сообщение #15654 является ответом на сообщение #15653] Sat, 27 February 2010 17:45 Переход к предыдущему сообщенияПереход к следующему сообщения
Verba
Сообщений: 504
Зарегистрирован: November 2009
Географическое положение: Донецк
Гуру кайтостроения
а разве будут такие условия, которые ты показал при отрицательном угле? ход строп клевантов гараздо будет меньшим от хода строп силовых, вспомни физику раздел механики! длина хода рулевых при одном блоке в 2 раза больше чем без блока. а у тя ещё блок между А и В. по идее не должно быть такого как на схеме, на куполе должно быть иначе.
я могу и ошибаться, но тут http://dic.academic.ru/dic.nsf/ruwiki/13122 вроде понятно Rolling Eyes

Известить модератора

Re: Шью Gual 6.5 метриков [сообщение #15656 является ответом на сообщение #15654] Sat, 27 February 2010 21:47 Переход к предыдущему сообщенияПереход к следующему сообщения
Ilia   Russian Federation
Сообщений: 139
Зарегистрирован: August 2009
Географическое положение: Мурманск
Дважды бывалый
Все путем с миксером! Так и должно быть.

Известить модератора

Re: Шью Gual 6.5 метриков [сообщение #15667 является ответом на сообщение #15656] Mon, 01 March 2010 08:15 Переход к предыдущему сообщенияПереход к следующему сообщения
alexis   Russian Federation
Сообщений: 199
Зарегистрирован: March 2009
Географическое положение: Nizhny Novgorod region
Дважды бывалый
да точно, все правильно, нашел вот что
index.php/fa/6406/0/
там написано, что блочек уменьшает длину хода пополам, второй тоже 1/2 от первого блока(или 1/4 от исходной управляющей стропы)
Соответственно изменение "типа" в прогресии
а в моем случае 1 при отриц.угле атаки С-ряд тоже должен провисать, только меньше а В-ряд просто незаметно(ну и наоборот)
  • Вложение: MixerTest.jpg
    (Размер: 193.66KB, Загружено 804 раза)

Известить модератора

Re: Шью Gual 6.5 метриков [сообщение #15673 является ответом на сообщение #15667] Mon, 01 March 2010 12:42 Переход к предыдущему сообщенияПереход к предыдущему сообщения
V0id   Russian Federation
Сообщений: 229
Зарегистрирован: December 2009
Географическое положение: СПб
Самодельщик со стажем
alexis писал(а) Пнд, 01 Март 2010 09:15

да точно, все
там написано, что блочек уменьшает длину хода пополам, второй тоже 1/2 от первого блока(или 1/4 от исходной управляющей стропы)
Соответственно изменение "типа" в прогресии
а в моем случае 1 при отриц.угле атаки С-ряд тоже должен провисать, только меньше а В-ряд просто незаметно(ну и наоборот)

Не в все так просто к сожалению. Если расстояние между силовой стропой и рулевой - 0, то как 1/2 и 1/4 соответсвенно.
Но в реальности это расстояние не равно 0 и соответсвенно будет около 1/2 и около 1/4. Набросал тут вычислялку в "экселе".
index.php/fa/6409/0/
Вводим a,b,x0,y0,deltaX получаем deltaY

Если я все правильно вычислил то от х0 deltaY/deltaX не зависит
  • Вложение: delta.GIF
    (Размер: 3.28KB, Загружено 760 раз)
  • Вложение: mixer_.zip
    (Размер: 7.51KB, Загружено 285 раз)


Хуже большого кайта в передоз может быть только маленький кайт в передоз.

[Обновления: Mon, 01 March 2010 14:53]

Известить модератора
