Вот и я недавно собрал знакомому, кайт Flowform для KAP, площадь около 2,4 м2, сейчас облётывает. Очень понравилась его стабильность, и отсутствие любых жёстких элементов.
Фото здесь http://smotri.te.ua/index.php?showid=101157 если интересно выложу чертежи и схему сборки. Smile

[Обновления: Wed, 10 January 2007 12:08]

Известить модератора

Re: Все о фотографии с помощью воздушных змеев (kite aerial photo) [сообщение #5324 является ответом на сообщение #4388] Wed, 28 March 2007 08:46 Переход к предыдущему сообщенияПереход к следующему сообщения
HIXTO   Ukraine
Сообщений: 32
Зарегистрирован: August 2006
Географическое положение: Запорожская о...
Немножко бывалый
Арни, как раз мне - так очень интересно.

В прошлую субботу, 24 марта, при попытках добить 12 кадров, застрявших в камере с прошлого года, была 1 поломка и 1 летное происшествие. Отделались испугом, но дальше так везти не может.

Змей-биплан, собранный без опыта и чертежей, когда-нибудь доведет до цугундера.

Как и из чего ты сшил змей для фото?
Летает ли с ним твой приятель?
Был ли он на змеином фестивале в Скадовске?

Вот такая была погода.
[img]index.php/fa/1583/0/[/img

Известить модератора

Re: Все о фотографии с помощью воздушных змеев (kite aerial photo) [сообщение #5325 является ответом на сообщение #5324] Wed, 28 March 2007 09:08 Переход к предыдущему сообщенияПереход к следующему сообщения
HIXTO   Ukraine
Сообщений: 32
Зарегистрирован: August 2006
Географическое положение: Запорожская о...
Немножко бывалый
И еще про погоду.

Не смог разобраться со старинным анемометром (сейчас он вроде бы должен называться МС-13).
index.php/fa/1584/0/

Фотографировал его показания при полетах и свел в таблицу (она в прикрепленном архивном файле) данные о времени из EXIF и показания счетчика - что-то они далеки от официально зарегистрированных (см. предыдущий пост).

У кого-нибудь есть градуировочная таблица для такого анемометра?
Он очень наукообразно выглядит, и грех не уметь его использовать.
  • Вложение: МС-13.jpg
    (Размер: 45.02KB, Загружено 1864 раза)
  • Вложение: MS-13.rar
    (Размер: 1.99KB, Загружено 354 раза)

Известить модератора

Re: Все о фотографии с помощью воздушных змеев (kite aerial photo) [сообщение #5326 является ответом на сообщение #5325] Wed, 28 March 2007 15:19 Переход к предыдущему сообщенияПереход к следующему сообщения
Pass   Ukraine
Сообщений: 7486
Зарегистрирован: June 2005
Географическое положение: Пригород Харь...
Гуру кайтостроения
Анемометр считает количество оборотов крыльчатки. Для пересчета в м/сек нужно запустить секундомер и анемометр и, отсчитав время (например 1 мин) остановить анемометр (заемтить показания) а затем пересчитать в скорость ветра. Отградуировать можно автомобилем при тихой погоде. Скорость 36 км/ч=10 м/сек.

Известить модератора

Re: Все о фотографии с помощью воздушных змеев (kite aerial photo) [сообщение #5465 является ответом на сообщение #5326] Wed, 04 April 2007 08:37 Переход к предыдущему сообщенияПереход к следующему сообщения
HIXTO   Ukraine
Сообщений: 32
Зарегистрирован: August 2006
Географическое положение: Запорожская о...
Немножко бывалый
Да-а-а, дельный совет... Автомобили, велосипеды, ветер из труб, флаги на башнях, волны на воде...

Сейчас не времена Ломоносова с пучком перьев - есть у меня возможность надолго забить себе голову построением градуировочной таблицы этого допотопного анемометра по показаниям поверенной автоматизированной системы, которую я же и обслуживаю.

Что-то наукоподобное из этой затеи наверняка извлечь можно.

Вот только сил надо невпроворот, а полученные результаты будут годиться "только для домашнего применения". Такой исход приложения усилий не годится.

Остался у кого-либо официальный график из комплекта такого анемометра?
index.php/fa/1663/0/

Известить модератора

Re: Все о фотографии с помощью воздушных змеев (kite aerial photo) [сообщение #5634 является ответом на сообщение #5325] Thu, 12 April 2007 08:46 Переход к предыдущему сообщенияПереход к следующему сообщения
HIXTO   Ukraine
Сообщений: 32
Зарегистрирован: August 2006
Географическое положение: Запорожская о...
Немножко бывалый
Да, жизнь идет быстрее, чем помощь из Инета...

Пробовал получить помощь от форума метеорологов, вот здесь
http://meteoclub.ru/index.php?action=vthread&forum=7& ;topic=1116

И не дождался. А события развивались так.

08-04-2007 тренога с анемометром была сбита стропами змея в песок, после чего анемометр стал хрустеть при вращении вертушки.

index.php/fa/1755/0/

index.php/fa/1756/0/

index.php/fa/1757/0/

index.php/fa/1758/0/

index.php/fa/1759/0/

index.php/fa/1760/0/

index.php/fa/1761/0/

index.php/fa/1762/0/

index.php/fa/1763/0/

Налицо явная вина руководителя полетов: что, нельзя было сразу сообразить поставить треногу с наветренной стороны?

Известить модератора

Re: Все о фотографии с помощью воздушных змеев (kite aerial photo) [сообщение #5636 является ответом на сообщение #5634] Thu, 12 April 2007 09:11 Переход к предыдущему сообщенияПереход к следующему сообщения
HIXTO   Ukraine
Сообщений: 32
Зарегистрирован: August 2006
Географическое положение: Запорожская о...
Немножко бывалый
Руководитель осознал свою вину и по-другому взялся за анемометр.

Встретил День Космонавтики, как и положено, трудовым порывом: разобрал + промыл + смазал пострадавший на полетах анемометр.

index.php/fa/1765/0/

Подготовил рабочее место 00

index.php/fa/1766/0/

Раскрыл картонно+дерматиново+байковый футляр с чужими цифрами на подкладке 01

index.php/fa/1767/0/

Выглядит он, как живой. Только хруст внутри слышен при вращении вертушки + стрелки перестали считать 02

index.php/fa/1768/0/

Какой-то забытый «полярник» наверное, потерял винтик энное число лет тому назад 03

index.php/fa/1769/0/

Разбирается вещь просто. Тот же «полярник» мог это сделать отверткой из складного ножа. А вот руки от жира не отмыл – оставил на платине, для истории, отпечатки своих пальцев 04

index.php/fa/1770/0/

Песок внутри корпуса 05

index.php/fa/1771/0/

Нижняя платина 06

index.php/fa/1772/0/

Рабочее положение для промывки бензином А76 – в консервной банке. Занимался ли похожим «полярник»? 07

index.php/fa/1773/0/

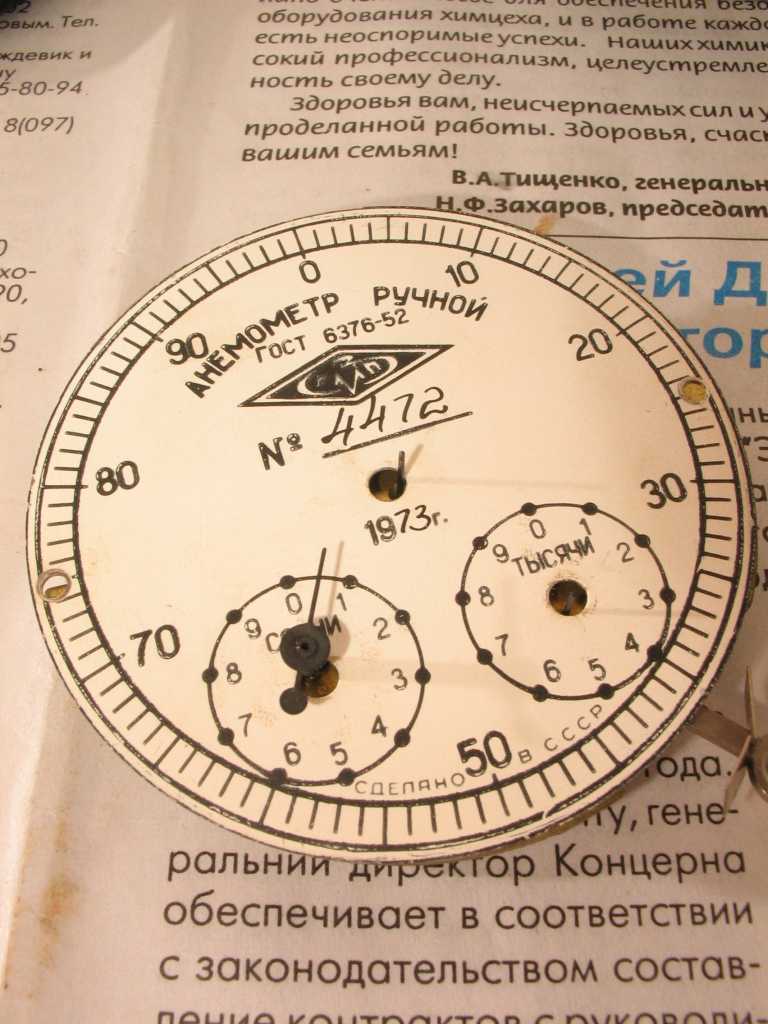

Для смазки необходимо снять циферблат. Две стрелки легко снялись пальцами 08

index.php/fa/1774/0/

К третьей пришлось деликатно применить инструмент общего назначения 09
  • Вложение: 00.jpg
    (Размер: 71.69KB, Загружено 1544 раза)
  • Вложение: 01.jpg
    (Размер: 86.52KB, Загружено 1529 раз)
  • Вложение: 02.jpg
    (Размер: 97.53KB, Загружено 1526 раз)
  • Вложение: 03.jpg
    (Размер: 106.68KB, Загружено 1503 раза)
  • Вложение: 04.jpg
    (Размер: 102.91KB, Загружено 1524 раза)
  • Вложение: 05.jpg
    (Размер: 78.50KB, Загружено 1493 раза)
  • Вложение: 06.jpg
    (Размер: 76.14KB, Загружено 1486 раз)
  • Вложение: 07.jpg
    (Размер: 59.21KB, Загружено 1456 раз)
  • Вложение: 08.jpg
    (Размер: 86.30KB, Загружено 1447 раз)
  • Вложение: 09.jpg
    (Размер: 85.07KB, Загружено 1467 раз)

Известить модератора

Re: Все о фотографии с помощью воздушных змеев (kite aerial photo) [сообщение #5637 является ответом на сообщение #3521] Thu, 12 April 2007 09:18 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения
... так это,ж ,написано то : " анемометр РУЧНОЙ " , а не треножный! Laughing

кстати всех с Праздником,Днем Космонавтики ! (ракеты на новый год ,думаю все запускали? Cool Придется сегодня отмечать,тем более дипломная была по системам управления спутниками... Cool

Известить модератора

Re: Все о фотографии с помощью воздушных змеев (kite aerial photo) [сообщение #5638 является ответом на сообщение #5636] Thu, 12 April 2007 09:18 Переход к предыдущему сообщенияПереход к следующему сообщения
HIXTO   Ukraine
Сообщений: 32
Зарегистрирован: August 2006
Географическое положение: Запорожская о...
Немножко бывалый
index.php/fa/1775/0/

Верхняя платина оказалась также вся в жировых отпечатках пальцев 10

index.php/fa/1776/0/

index.php/fa/1777/0/

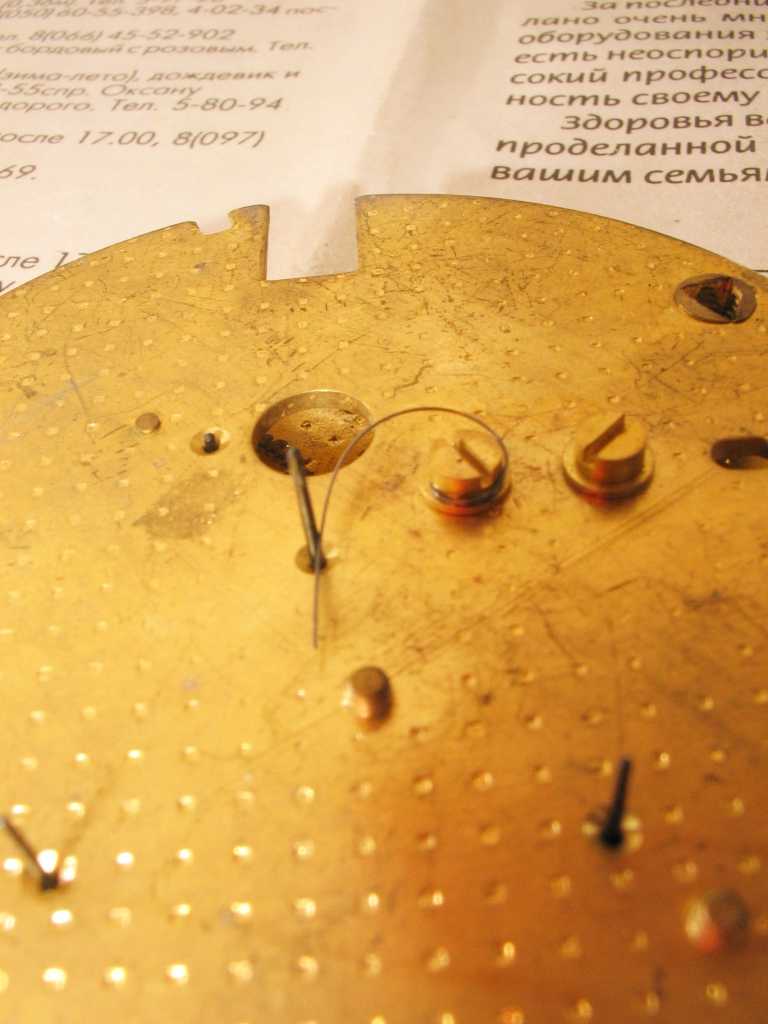

Хитрый волосок. Предполагаю, для успокоения «секундной» стрелки 11, 12

index.php/fa/1778/0/

Неизвестно, был ли знаком «полярник» с применением для дозировки масла рейсфейдера с зажатым волоском от зубной щетки? 13

index.php/fa/1779/0/

Макаешь волосок в каплю веретенного (за неимением часового) масла – вот и вся премудрость, которую можно позволить – и смазываешь оси шестерен 14

index.php/fa/1780/0/

А вот с нижней осью червяка, который нарезан на валу вертушки, наверное, не все в порядке – обломана? 15

index.php/fa/1781/0/

Верхняя выглядит, как ей и положено 16

index.php/fa/1782/0/

index.php/fa/1783/0/


При таком дефекте нижней оси поперечный люфт червяка, действительно, может привести к периодическому самоустраняющемуся выходу из зацепления пары червяк-шестерня. Может быть, в этом и причина 5-кратного расхождения показаний ручного анемометра с официальными показаниями (см. предыдущие посты). На фото в отверстии видно пару червяк-шестерня 17,18

Как вспоминается, дефект этот присутствовал, по всей совокупности событий, еще до мягкого приземления анемометра в песок – при отклонении оси вертушки от строго вертикального положения наблюдалось превращение ее вращения. Впрочем, рабочий конус, в котором зацепление все-таки присутствует, достаточно широк.

Все мероприятия по реанимации привели к устранению хруста и возвращению анемометра в состояние условной годности.

Кстати, камень, на который должна приходится нижняя ось вертушки, какого-то серого цвета. Камень ли это?
  • Вложение: 10.jpg
    (Размер: 77.86KB, Загружено 1441 раз)
  • Вложение: 11.jpg
    (Размер: 52.19KB, Загружено 1422 раза)
  • Вложение: 12.jpg
    (Размер: 55.83KB, Загружено 1429 раз)
  • Вложение: 13.jpg
    (Размер: 96.50KB, Загружено 1646 раз)
  • Вложение: 14.jpg
    (Размер: 45.74KB, Загружено 1424 раза)
  • Вложение: 15.jpg
    (Размер: 58.01KB, Загружено 1407 раз)
  • Вложение: 16.jpg
    (Размер: 63.69KB, Загружено 1422 раза)
  • Вложение: 17.jpg
    (Размер: 61.72KB, Загружено 1409 раз)
  • Вложение: 18.jpg
    (Размер: 104.58KB, Загружено 1413 раз)

Известить модератора

Re: Все о фотографии с помощью воздушных змеев (kite aerial photo) [сообщение #5639 является ответом на сообщение #3521] Thu, 12 April 2007 09:24 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения
.. думаю,лучше будет совместить вертушку с велокомпьютером и получится гибрид,так сказать симбиоз прошлого века и современности! Rolling Eyes

Известить модератора

Re: Все о фотографии с помощью воздушных змеев (kite aerial photo) [сообщение #5640 является ответом на сообщение #5639] Thu, 12 April 2007 10:03 Переход к предыдущему сообщенияПереход к следующему сообщения
kartuz   Latvia
Сообщений: 1824
Зарегистрирован: September 2006
Географическое положение: latvija
Гуру кайтостроения
согласен!
выкинуть все внутренности,оставить первую пару шестерен(червяк ,шестерня),к шестерне прикрепить магнит ,рядом датчик от велокомпа и готово.в этом-же корпусе поместить и сам комп.
ну и добиться нормаьного зацепления .
думаю дело или в нижней опоре ,в конце концов можно изготовить новую .
или в прижиме верхнего конца(недостаточно прижимает)большой люфт.

Известить модератора

Re: Все о фотографии с помощью воздушных змеев (kite aerial photo) [сообщение #5649 является ответом на сообщение #5640] Fri, 13 April 2007 08:07 Переход к предыдущему сообщенияПереход к следующему сообщения
HIXTO   Ukraine
Сообщений: 32
Зарегистрирован: August 2006
Географическое положение: Запорожская о...
Немножко бывалый
в конце концов можно изготовить новую опору

Как это сделать в домашних условиях?

Известить модератора

Re: Все о фотографии с помощью воздушных змеев (kite aerial photo) [сообщение #5650 является ответом на сообщение #5649] Fri, 13 April 2007 09:14 Переход к предыдущему сообщенияПереход к следующему сообщения
kartuz   Latvia
Сообщений: 1824
Зарегистрирован: September 2006
Географическое положение: latvija
Гуру кайтостроения
если невозможно поджать винтом,см. фоту,а опора в порядке(выглядит как некая штучка с луночкой в которой и вращается кончик оси)невозможно поджать винтом ,конец оси выскакивает из лунки и червяк выходит из зацепления с шестерней.тогда возможно износился конец червяка ,надо нарастить .элементарно например приклеить на каплю эпоксидки ,или при опред навыках припоять оловом ну скажем
1.подходящий шарик от подшипника
2.кусочек стальной проволки подход. диаметра.
3.кончик стержня от шарик ручки с шариком.
и т.д.
убрать лишнюю эпоксидку,олово.
отрегулировать зазор.
анологично можно поступить с неисправной опорой.

index.php/fa/1792/0/

удачи .и ветерка!!
  • Вложение: 04.jpg
    (Размер: 139.58KB, Загружено 1423 раза)

Известить модератора

Re: Все о фотографии с помощью воздушных змеев (kite aerial photo) [сообщение #5691 является ответом на сообщение #3521] Wed, 18 April 2007 12:03 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения
... вот,недавно соорудил.Габариты конечно не карманные,зато быстро и не дорого.Показания снимаются в цифровом виде в м/с .Есть текущее значение,средние и максимальные.Можно на какую-нибудь палку прикрутить и пусть хоть весь день крутится,данные собирает(если ветер дует)
index.php/fa/1814/0/
  • Вложение: анемо.jpg
    (Размер: 39.02KB, Загружено 1464 раза)

Известить модератора

Re: Все о фотографии с помощью воздушных змеев (kite aerial photo) [сообщение #5708 является ответом на сообщение #5691] Wed, 18 April 2007 22:06 Переход к предыдущему сообщенияПереход к следующему сообщения
kartuz   Latvia
Сообщений: 1824
Зарегистрирован: September 2006
Географическое положение: latvija
Гуру кайтостроения
ну и как с такой крыльчаткой лучше?
не зашкаливает?

Известить модератора

Re: Все о фотографии с помощью воздушных змеев (kite aerial photo) [сообщение #5709 является ответом на сообщение #5708] Wed, 18 April 2007 22:10 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения
в плане габаритов хуже,а как измеритель-гораздо лучше.Нет привязки к направлению ветра,потом ,как мне показалось,более-менее лучшая линейность,ну и самое главное-это меньшее число оборотов,что дало возможность загнать приборчик в диапазон м/с.

Известить модератора

Re: Все о фотографии с помощью воздушных змеев (kite aerial photo) [сообщение #5712 является ответом на сообщение #5709] Thu, 19 April 2007 01:00 Переход к предыдущему сообщенияПереход к следующему сообщения
kartuz   Latvia
Сообщений: 1824
Зарегистрирован: September 2006
Географическое положение: latvija
Гуру кайтостроения
ясно,я это и хотел узнать .
а габариты не критичны ,все равно в машине все живет.
тогда зачет

Известить модератора

Re: Все о фотографии с помощью воздушных змеев (kite aerial photo) [сообщение #5988 является ответом на сообщение #5691] Mon, 14 May 2007 09:42 Переход к предыдущему сообщенияПереход к следующему сообщения
HIXTO   Ukraine
Сообщений: 32
Зарегистрирован: August 2006
Географическое положение: Запорожская о...
Немножко бывалый

Можно на какую-нибудь палку прикрутить


Вот я какую штуку сделал для установки анемометра на 4-метровую удочку.

Сам анемометр, правда, не починил - довольно трудно аккуратно припаять шарик от шариковой ручки га конец стальной оси, однако.index.php/fa/1967/0/[I]
index.php/fa/1968/0/[I]
index.php/fa/1969/0/[I]

Попробую припаять на выходных.
  • Вложение: IMG_5469.jpg
    (Размер: 45.53KB, Загружено 1360 раз)
  • Вложение: IMG_5470.jpg
    (Размер: 57.45KB, Загружено 1407 раз)
  • Вложение: IMG_5478.jpg
    (Размер: 50.11KB, Загружено 1321 раз)

[Обновления: Fri, 18 May 2007 08:40]

Известить модератора

Re: Все о фотографии с помощью воздушных змеев (kite aerial photo) [сообщение #6031 является ответом на сообщение #5988] Fri, 18 May 2007 08:48 Переход к предыдущему сообщенияПереход к предыдущему сообщения
HIXTO   Ukraine
Сообщений: 32
Зарегистрирован: August 2006
Географическое положение: Запорожская о...
Немножко бывалый
Довольно трудно обходиться без лебедки. Предлагаю свой опыт по изготовлению такой в кустарных условиях. Вот для начала - изготовление ручки. Материалы - китайский ключ, корейский подшипник, отечественные водогазопроводная труба и полосовая сталь.

index.php/fa/1992/0/

index.php/fa/1993/0/

index.php/fa/1994/0/

index.php/fa/1995/0/

index.php/fa/1996/0/

index.php/fa/1997/0/

Где-нибудь описана конструкция самостопорящейся лебедки?
  • Вложение: Handle0.JPG
    (Размер: 76.99KB, Загружено 1324 раза)
  • Вложение: Handle1.JPG
    (Размер: 148.24KB, Загружено 1339 раз)
  • Вложение: Handle2.JPG
    (Размер: 149.71KB, Загружено 1343 раза)
  • Вложение: Handle3.JPG
    (Размер: 61.29KB, Загружено 1334 раза)
  • Вложение: Handle4.JPG
    (Размер: 145.10KB, Загружено 1336 раз)
  • Вложение: Handle5.JPG
    (Размер: 166.47KB, Загружено 1335 раз)

Известить модератора

Предыдущая тема: KAPing - фотосъёмка с воздушного змея, кайта, шара
Следующая тема: маунтинборд (hands made)
Переход к форуму:


[ Сформировать XML ] [ RSS ]

Текущее время: Thu Apr 25 02:46:45 EEST 2024
.:: Обратная связь :: Начало ::.

При поддержке: FUDforum 3.0.6.
© 2001-2013 FUDforum Bulletin Board Software
