Re: Багги [сообщение #17168 является ответом на сообщение #17155] Sun, 13 June 2010 23:51 Переход к предыдущему сообщенияПереход к следующему сообщения
rasteslav
Сообщений: 529
Зарегистрирован: January 2010
Географическое положение: г.Балашов (Сар...
Гуру кайтостроения

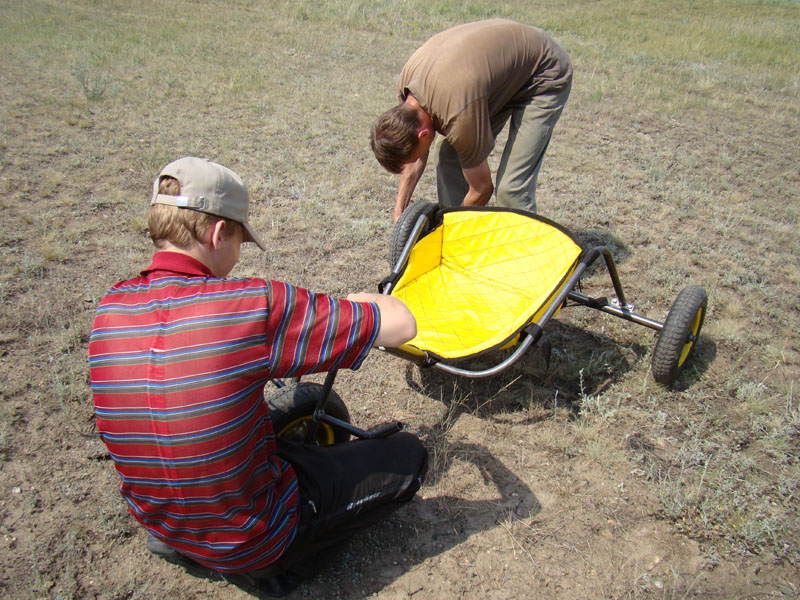

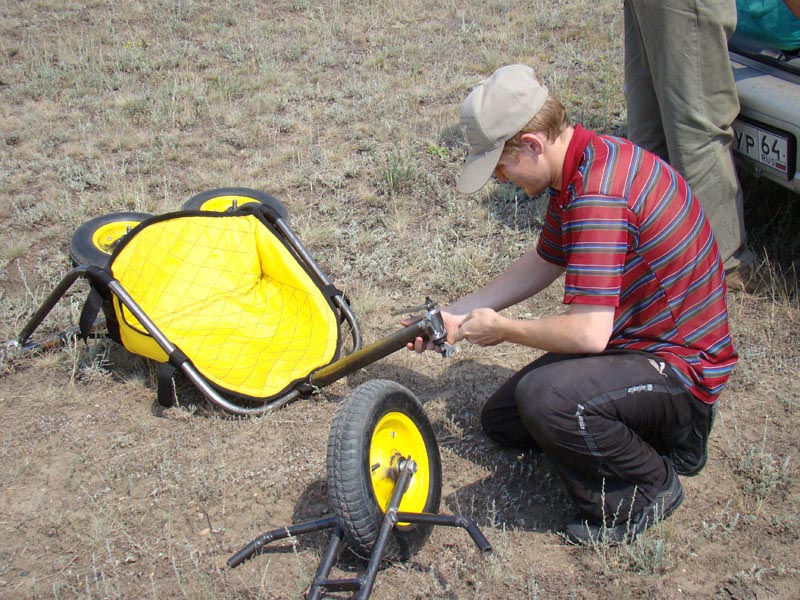

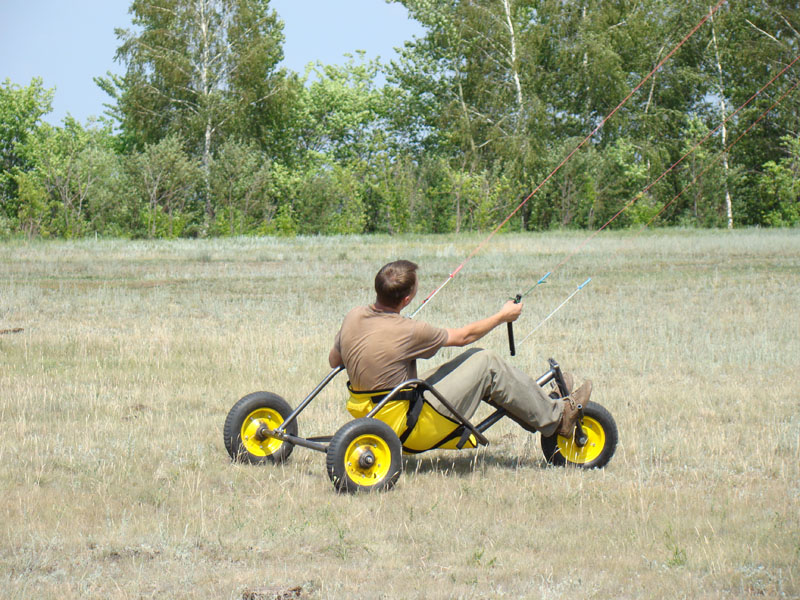

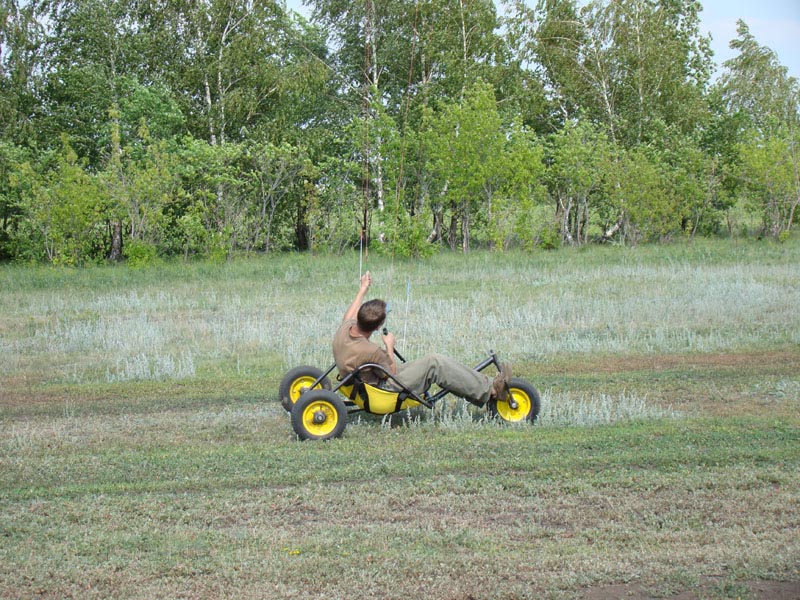

Первые испытания моей багги можно считать состоявшимися Razz
Рама не крашеная, на дисках колёс сажа от горелой краски, сидушка привязана кое как...
короче доварили, колёса с сидушкой наципили и быстрее тестить Very Happy

index.php/fa/7221/0/ index.php/fa/7222/0/

index.php/fa/7223/0/ index.php/fa/7224/0/

Немного видео: http://video.yandex.ru/users/rasteslav/view/1/

ТТХ: колёса 8" какие то китайские, диски проварены изнутри, подшипники заменены.
рама вся из черняги. При сборке подглядывал тут http://pic7.piczo.com/Popeyethewelder/?g=15600133&cr=7
  • Вложение: DSC01696_800.jpg
    (Размер: 169.38KB, Загружено 2511 раз)
  • Вложение: DSC01702_800.jpg
    (Размер: 198.06KB, Загружено 2495 раз)
  • Вложение: DSC01727_800.jpg
    (Размер: 189.21KB, Загружено 2481 раз)
  • Вложение: DSC01743_800.jpg
    (Размер: 184.91KB, Загружено 2459 раз)

[Обновления: Mon, 14 June 2010 08:29]

Известить модератора

icon14.gif  Re: Багги [сообщение #17170 является ответом на сообщение #3916] Mon, 14 June 2010 08:19 Переход к предыдущему сообщенияПереход к следующему сообщения
XXXX   Belarus
Сообщений: 30
Зарегистрирован: February 2009
Географическое положение: БЕЛАРУСЬ
Немножко бывалый
боковые дуги высокова-то будут, при некоторых положениях будут доставлять беспокойство, особенно при передозе и боковом протаскивании.. а так аппарат в зачет

ВОМОО "СПОРТИВНЫЙ КЛУБ "СЭССИНКАЙ" ВИТЕБСКАЯ ОБЛАСТЬ + 375 29 661 30 72

Известить модератора

Re: Багги [сообщение #17171 является ответом на сообщение #17170] Mon, 14 June 2010 08:40 Переход к предыдущему сообщенияПереход к следующему сообщения
rasteslav
Сообщений: 529
Зарегистрирован: January 2010
Географическое положение: г.Балашов (Сар...
Гуру кайтостроения
XXXX писал(а) Пнд, 14 Июнь 2010 09:19

боковые дуги высокова-то будут, при некоторых положениях будут доставлять беспокойство, особенно при передозе и боковом протаскивании.. а так аппарат в зачет


С боковыми трубами согласен, особенно когда на ветер идёшь...
Скорее всего буду переделывать или может просто разогну немного, если трубы не лопнут, а вообще неплохой амортизатор получился Smile

Известить модератора

Re: Багги [сообщение #17180 является ответом на сообщение #4062] Mon, 14 June 2010 21:47 Переход к предыдущему сообщенияПереход к следующему сообщения
rasteslav
Сообщений: 529
Зарегистрирован: January 2010
Географическое положение: г.Балашов (Сар...
Гуру кайтостроения

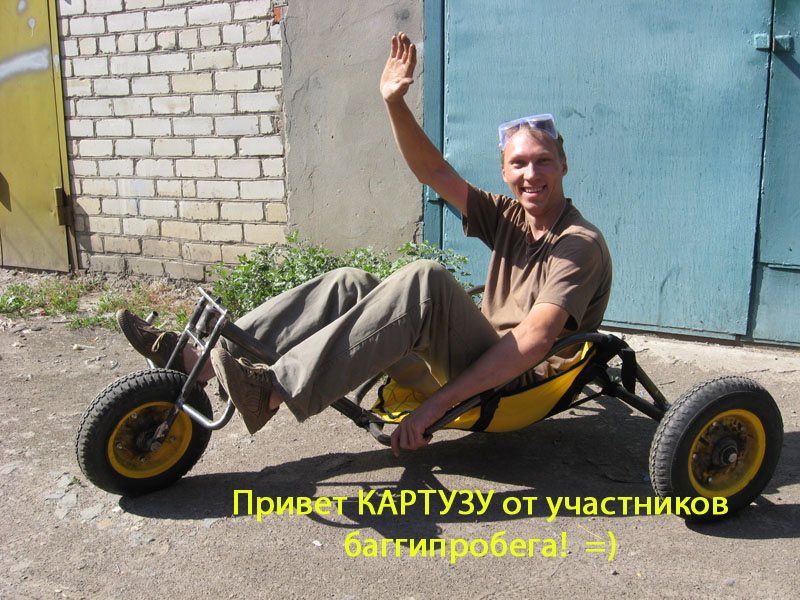

Потихонечку довожу свою баггу до ума...
Укоротил боковые трубы на 15см, стало заметно поудобнее...
закруглил рога на руле, теперь ноги не съезжают, появилась возможность рулить одной ногой.
В общем процесс идёт и испытания продолжаются Razz

index.php/fa/7231/0/

Ветра всем! Переживания лета с пользой Smile

  • Вложение: IMG_0557_800.jpg
    (Размер: 173.21KB, Загружено 2368 раз)

Известить модератора

Re: Багги [сообщение #17181 является ответом на сообщение #17180] Mon, 14 June 2010 21:54 Переход к предыдущему сообщенияПереход к следующему сообщения
kartuz   Latvia
Сообщений: 1824
Зарегистрирован: September 2006
Географическое положение: latvija
Гуру кайтостроения
молодца!
правильный подход к каталке!
катать нужно всегда и на всем.

Известить модератора

Re: Багги [сообщение #17182 является ответом на сообщение #3916] Tue, 15 June 2010 08:17 Переход к предыдущему сообщенияПереход к следующему сообщения
XXXX   Belarus
Сообщений: 30
Зарегистрирован: February 2009
Географическое положение: БЕЛАРУСЬ
Немножко бывалый

Потихонечку довожу свою баггу до ума...


еще есть предложение.. Very Happy переднию вилку сделай короче, и почувствуешь разницу в управлении и устойчивости.+ при этом надо будет изменить угол крепление передней штанги..

ВОМОО "СПОРТИВНЫЙ КЛУБ "СЭССИНКАЙ" ВИТЕБСКАЯ ОБЛАСТЬ + 375 29 661 30 72

[Обновления: Wed, 16 June 2010 08:21]

Известить модератора

Re: Багги [сообщение #17201 является ответом на сообщение #3916] Tue, 15 June 2010 16:28 Переход к предыдущему сообщенияПереход к следующему сообщения
BALLOON   Sweden
Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...
Гуру кайтостроения
To Rasteslav

Телега получилась знатная! Хоть я пока и далёк от таких вещей, но… Понравилась! Smile

Конечно же.., доработки и усовершенствования обязательно будут. Без этого не как.
Но как бы там ни было, - начало положено!

В общем – ЗАЧЁТ! Smile

Известить модератора

Re: Багги [сообщение #17535 является ответом на сообщение #3916] Fri, 25 June 2010 17:07 Переход к предыдущему сообщенияПереход к следующему сообщения
Capricornus
Сообщений: 10
Зарегистрирован: July 2009
Географическое положение: 59 RUS
Новичок+

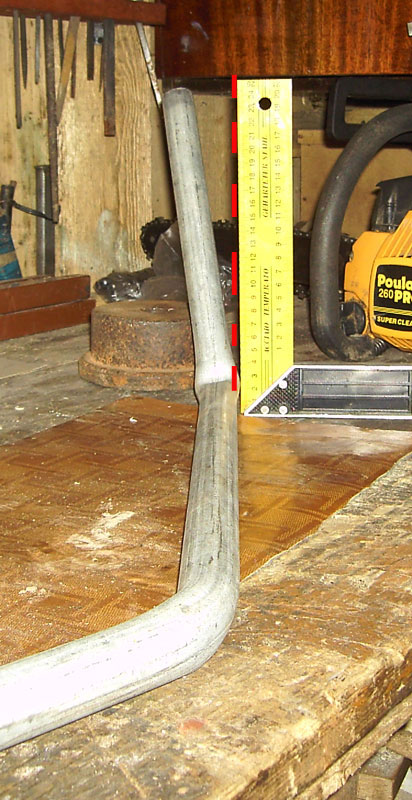

Сейчас согнул одну дугу, но складывается впечатление, что не так согнуто.
Rolling Eyes
index.php/fa/7302/0/
  • Вложение: 4.jpg
    (Размер: 109.07KB, Загружено 2330 раз)

[Обновления: Tue, 29 June 2010 13:30]

Известить модератора

Re: Багги [сообщение #17539 является ответом на сообщение #3916] Fri, 25 June 2010 18:46 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения
... а может лучше насыпать внутрь песочку,заткнуть концы , и прогрев горелкой загнуть без заломов? всетаки при большой нагрузке получить разрыв трубы не есть гуд...

Известить модератора

Re: Багги [сообщение #17540 является ответом на сообщение #17539] Fri, 25 June 2010 20:03 Переход к предыдущему сообщенияПереход к следующему сообщения
Capricornus
Сообщений: 10
Зарегистрирован: July 2009
Географическое положение: 59 RUS
Новичок+
vvs писал(а) Птн, 25 Июнь 2010 17:46

... а может лучше насыпать внутрь песочку,заткнуть концы , и прогрев горелкой загнуть без заломов? всетаки при большой нагрузке получить разрыв трубы не есть гуд...

Другую попробую с песочком и прогрею. Вообще первый раз в жизни сгибал трубу, так что на первый раз сойдет:) А сгиб проварю, так что ничего не отвалится.

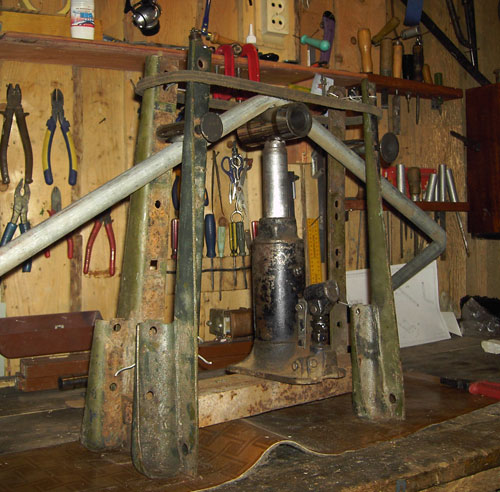

Буквально за 20 мин собрал такой трубогиб:
index.php/fa/7303/0/
  • Вложение: PICT4454.jpg
    (Размер: 75.16KB, Загружено 2329 раз)

Известить модератора

Re: Багги [сообщение #17546 является ответом на сообщение #3916] Fri, 25 June 2010 23:01 Переход к предыдущему сообщенияПереход к следующему сообщения
XXXX   Belarus
Сообщений: 30
Зарегистрирован: February 2009
Географическое положение: БЕЛАРУСЬ
Немножко бывалый
ты их как сгибаешь. то

ВОМОО "СПОРТИВНЫЙ КЛУБ "СЭССИНКАЙ" ВИТЕБСКАЯ ОБЛАСТЬ + 375 29 661 30 72

Известить модератора

Re: Багги [сообщение #17570 является ответом на сообщение #17540] Sun, 27 June 2010 19:12 Переход к предыдущему сообщенияПереход к следующему сообщения
rasteslav
Сообщений: 529
Зарегистрирован: January 2010
Географическое положение: г.Балашов (Сар...
Гуру кайтостроения
Однозначно изгибы с заломами не пойдут. Идеальный вариант гнуть трубогибом, если нет прубогиба можно гнуть способом предложеным VVS'ом.
Впринципе если на твоём аля трубогибе поменять палец от поршня, который посередине, на шкив выточенный под диаметр трубы и если ничего не соскальзнёт и не отскочит в лоб то согнуть можно.
Можно кстати из 2-х ручейкового шкива под клиноремень выточить шкив для трубогиба, ну и разрезать попалам.
Вообще трубогиб с гидропресом классная вещь, если сделать нормально.

Известить модератора

Re: Багги [сообщение #17583 является ответом на сообщение #3916] Tue, 29 June 2010 06:30 Переход к предыдущему сообщенияПереход к следующему сообщения
Capricornus   Russian Federation
Сообщений: 10
Зарегистрирован: July 2009
Географическое положение: 59 RUS
Новичок+
Зря я только связался с этим песком и разогревом. Получилось еще хуже, чем первая труба. Идет залом и труба сгибается как лапша. Причем песок набивал туго и разогревал сильно. Придется все проваривать.
А так трубогиб нормальный, только надо действительно доработать. Там ничего не соскакивает, даже если учесть, что в конструкции нет ни одного болтового соединения. Rolling Eyes
Я не думаю что если проварить заломы, то это отразится где-нибудь, только если на внешнем виде, но это тоже дело поправимое Smile

Известить модератора

Re: Багги [сообщение #17587 является ответом на сообщение #3916] Tue, 29 June 2010 10:29 Переход к предыдущему сообщенияПереход к следующему сообщения
Здесь был Traglod
Сообщений: 1155
Зарегистрирован: March 2007
Гуру кайтостроения
Можно, как вариант, делать так:
Делается несколько параллельных прорезов болгаркой почти до конца затем за края труба сводится на нужный угол, фиксируется и надрезы провариваются. Получается такой секторный загиб.

Известить модератора

Re: Багги [сообщение #17594 является ответом на сообщение #17587] Tue, 29 June 2010 13:27 Переход к предыдущему сообщенияПереход к следующему сообщения
Capricornus   Russian Federation
Сообщений: 10
Зарегистрирован: July 2009
Географическое положение: 59 RUS
Новичок+
Traglodit писал(а) Втр, 29 Июнь 2010 09:29

Можно, как вариант, делать так:
Делается несколько параллельных прорезов болгаркой почти до конца затем за края труба сводится на нужный угол, фиксируется и надрезы провариваются. Получается такой секторный загиб.

Тоже уже так придумал, вот только после того, как согнул трубы. Very Happy Надо было сразу так делать...

Известить модератора

Re: Багги [сообщение #19115 является ответом на сообщение #17594] Sun, 12 September 2010 10:19 Переход к предыдущему сообщенияПереход к следующему сообщения
ТИМА   Russian Federation
Сообщений: 574
Зарегистрирован: May 2006
Географическое положение: Калуга
Гуру кайтостроения
windmaster писал(а) Срд, 03 Март 2010 12:58

Всем привет.
Кто может пошить прочную седушку для багги примерно такой конструкции? Родная разваливается на глазах.
Телега находится в Харькове.

0913022121

http://www.powerkiteshop.com/images/productimages/accessories/peterlynncompseat.jpg



PARAMASTER писал(а) Вск, 07 Март 2010 07:39

Так возьми сними выкройки со старой сидушки и сшей сам!?

Известить модератора

Re: Багги [сообщение #19599 является ответом на сообщение #19115] Mon, 04 October 2010 14:23 Переход к предыдущему сообщенияПереход к следующему сообщения
Зайцев_Юра   Ukraine
Сообщений: 68
Зарегистрирован: September 2010
Географическое положение: г.Березно Ров�...
Бывалый+
Штобы небыло такого, надо песок в трубу забивать.
  • Вложение: 4.jpg
    (Размер: 159.00KB, Загружено 515 раз)

Известить модератора

Re: кайт-багги-ТАНДЕМ [сообщение #22969 является ответом на сообщение #3916] Tue, 01 March 2011 20:49 Переход к предыдущему сообщенияПереход к следующему сообщения
ТИМА   Russian Federation
Сообщений: 574
Зарегистрирован: May 2006
Географическое положение: Калуга
Гуру кайтостроения
Wallera писал(а) Сбт, 15 Январь 2011 05:39

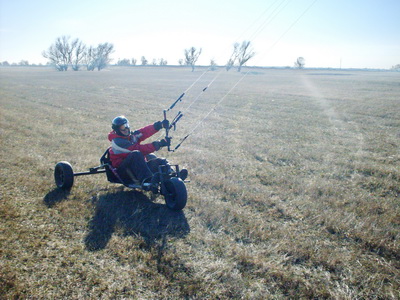

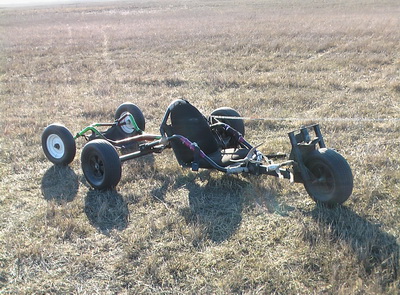

Сняли у неудачно сконструированной багги переднее колего и прикрутили к задней оси моей тележки
вот что получилось ----

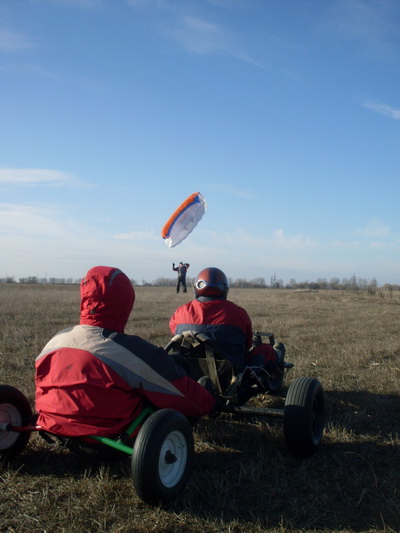

гоняли в двоем (примерно 200кг веса на тележках+сам вес телег)
на кайте GIN 6m2 ESKIMO ветер 5-10 мс.
При ветре от 8мс уже нормально можно зарезаться

index.php/fa/9353/0/

index.php/fa/9354/0/

index.php/fa/9355/0/

тележка без прицепа

index.php/fa/9356/0/
  • Вложение: 1.JPG
    (Размер: 25.58KB, Загружено 1858 раз)
  • Вложение: 2.JPG
    (Размер: 87.36KB, Загружено 1943 раза)
  • Вложение: 3.JPG
    (Размер: 90.95KB, Загружено 1870 раз)
  • Вложение: 7.jpg
    (Размер: 95.57KB, Загружено 1854 раза)

Известить модератора

Re: кайт-багги-ТАНДЕМ [сообщение #22971 является ответом на сообщение #22969] Tue, 01 March 2011 21:01 Переход к предыдущему сообщенияПереход к следующему сообщения
Verba
Сообщений: 504
Зарегистрирован: November 2009
Географическое положение: Донецк
Гуру кайтостроения

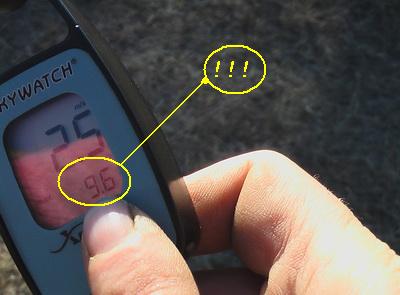

нефиг дуть в крыльчатку! Laughing
index.php/fa/9358/0/
  • Вложение: 1.JPG
    (Размер: 25.58KB, Загружено 1855 раз)

Известить модератора

Re: кайт-багги-ТАНДЕМ [сообщение #25241 является ответом на сообщение #22971] Sun, 31 July 2011 10:16 Переход к предыдущему сообщенияПереход к предыдущему сообщения
Genj   Russian Federation
Сообщений: 84
Зарегистрирован: January 2010
Географическое положение: регион 116
Бывалый+
Привет всем.
А подскажите как кто делал рулевую колонку и как крепили колеса так сказать в разрезе.
