| Re: Flysurfer в фотографиях [сообщение #5078 является ответом на сообщение #5075] |
Sun, 11 March 2007 12:32   |
|
|
| kartuz писал(а) Сбт, 10 Марта 2007 18:58 |
какие соображения насчет двух клапанов ,особенно без сетки.
думаю облегчает наполнение при старте в слабый ветер.а в нормальном полетном режиме работает уже клапан с сеткой.насколько это все актуально?
|
думаю клапана с сеткой работают на режимах с малыми углами атаки и для змеев с глубоким депавером это важно. те что без сетки работают на обычных режимах.
депавер действительно потрясный.. можно вывесить змей в зените как воздушный шарик..
|
|
|
|
|
|
| Re: Flysurfer в фотографиях [сообщение #5083 является ответом на сообщение #5081] |
Sun, 11 March 2007 16:36 |
|
|
| kartuz писал(а) Вск, 11 Марта 2007 07:18 |
ты что Ф.С прикупил ? тоже хочу старенький титан посмотреть но никак не доберусь.
слух а крэш клапана в твоем есть ? как сделаны.?
|
угу. 4 штуки)
креш клапанов нет, на одном рибы с перемычками из пленки(самый старый), остальные просто так..
титана канеш посмотри, но обязательно в воздух подними.
|
|
|
|
|
|
| Re: Flysurfer в фотографиях [сообщение #5093 является ответом на сообщение #5085] |
Mon, 12 March 2007 11:48 |
|
|
| ШУРА писал(а) Вск, 11 Марта 2007 17:52 |

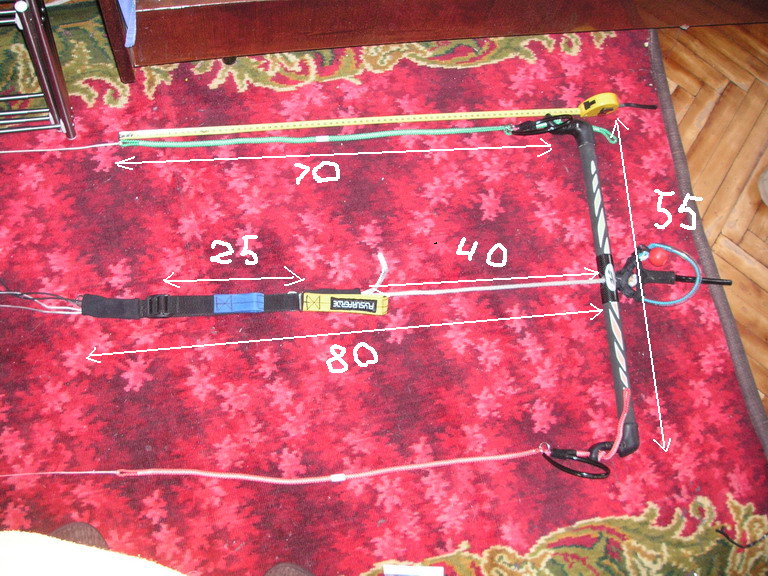

Сушай, а можешь навеску на планке разрисовать. С описанием всех фишек, и с указанием конкретных длинн?
|
более детальные фотки слил сюды:
http://avangard.photo.cod.ru/users/jazzz/6808862725/?page=3
какие ссно интересные фишки есть -
1) ручки на стропах управления ( липучки на кольце и конце стропы управления)
2) централный депаверный шнур можно регулировать по длинне - (узел перевязать)
3) в системе отцепа усилие на петле в которую воткнут шплинт 2:1
4) длинна управляющих строп тож регулируется узлами и самой планки.
не относящееся к планке - все цветом помечено - это оказывается чертовски удобно. даже первая пара каскадов подкупольной расстроповки слева красная а справа зеленая.
-
Вложение: bar.jpg
(Размер: 183.42KB, Загружено 1633 раза)
|
|
|
|
|
|
|
|
|
|
| Re: Как устроены змеи Flysurfer [сообщение #5115 является ответом на сообщение #5114] |
Tue, 13 March 2007 20:43 |
|
|
>>а можешь нарисовать кинематику триммера а то на фото че то не все видно ни как не пойму как работает

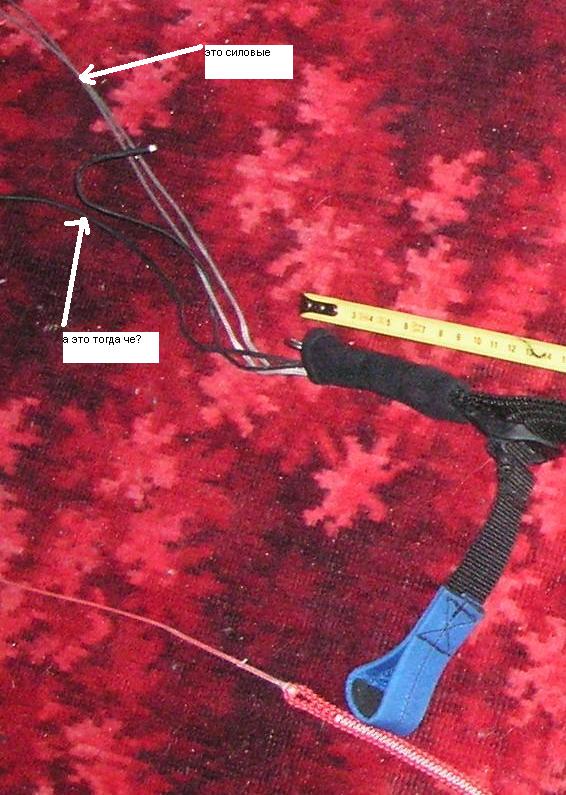

все ленточные триммеры на самом деле одинаковые. вот фотка самоделки старенькой , на ней более понятно будет.
веревочки слева к силовым стропам, полукольцо справа к депаверной стропе.
тянем за синее колечко - триммер укорачивается. пряжка обычная на 3 щели, фиксирует стропу.
наполовину-красное-колечко просто вытаскивает стропу из пряжки снимая фиксацию и под нагрузкой триммер расползается.
если самому делать - то лучше копировать флайсерферный сетап - там дополнительная ограничивающая стропа + кольца для фиксации строп.
по поводу веревочек у силовых строп - просто так.. кончики болтаются.. =)
|
|
|
|
|
|
|
|
|
|
| Re: Flysurfer в фотографиях [сообщение #5152 является ответом на сообщение #5150] |
Fri, 16 March 2007 15:06 |
|
|

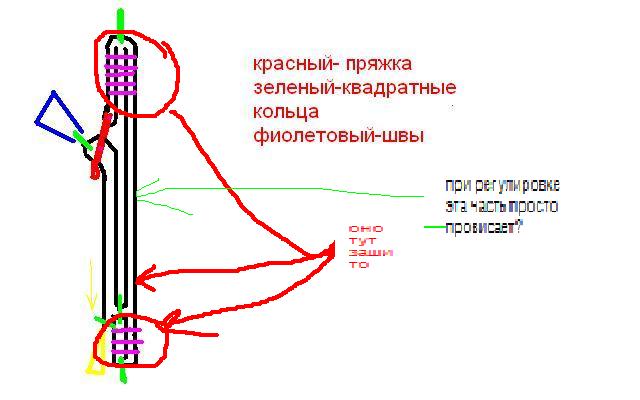

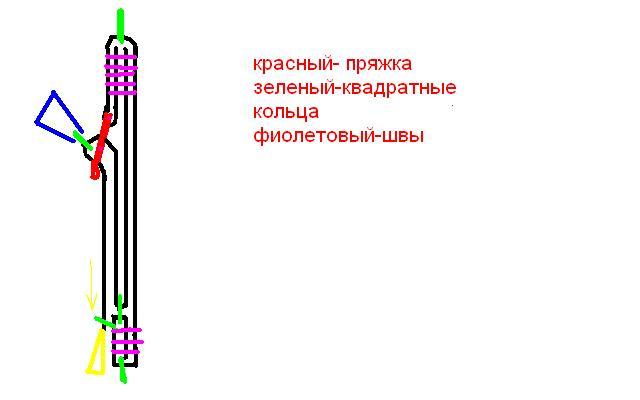

...внешняя ветвь справа свободна,  то немножко переборщили со швами...
...тянешь за желтую петлю,триммер "стягивается,а пряжка ужерживает от "распускания"
...тянешь,за синюю петлю - ослабляешь пряжку,и под нагрузкой триммер удлинняется.
..можно на крайних квадратных кольцах еще ограничитель предусмотреть
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
]
