Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #27159 является ответом на сообщение #27158] Sun, 08 January 2012 17:41 Переход к предыдущему сообщенияПереход к следующему сообщения
BALLOON   Sweden
Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...
Гуру кайтостроения
Цитата:

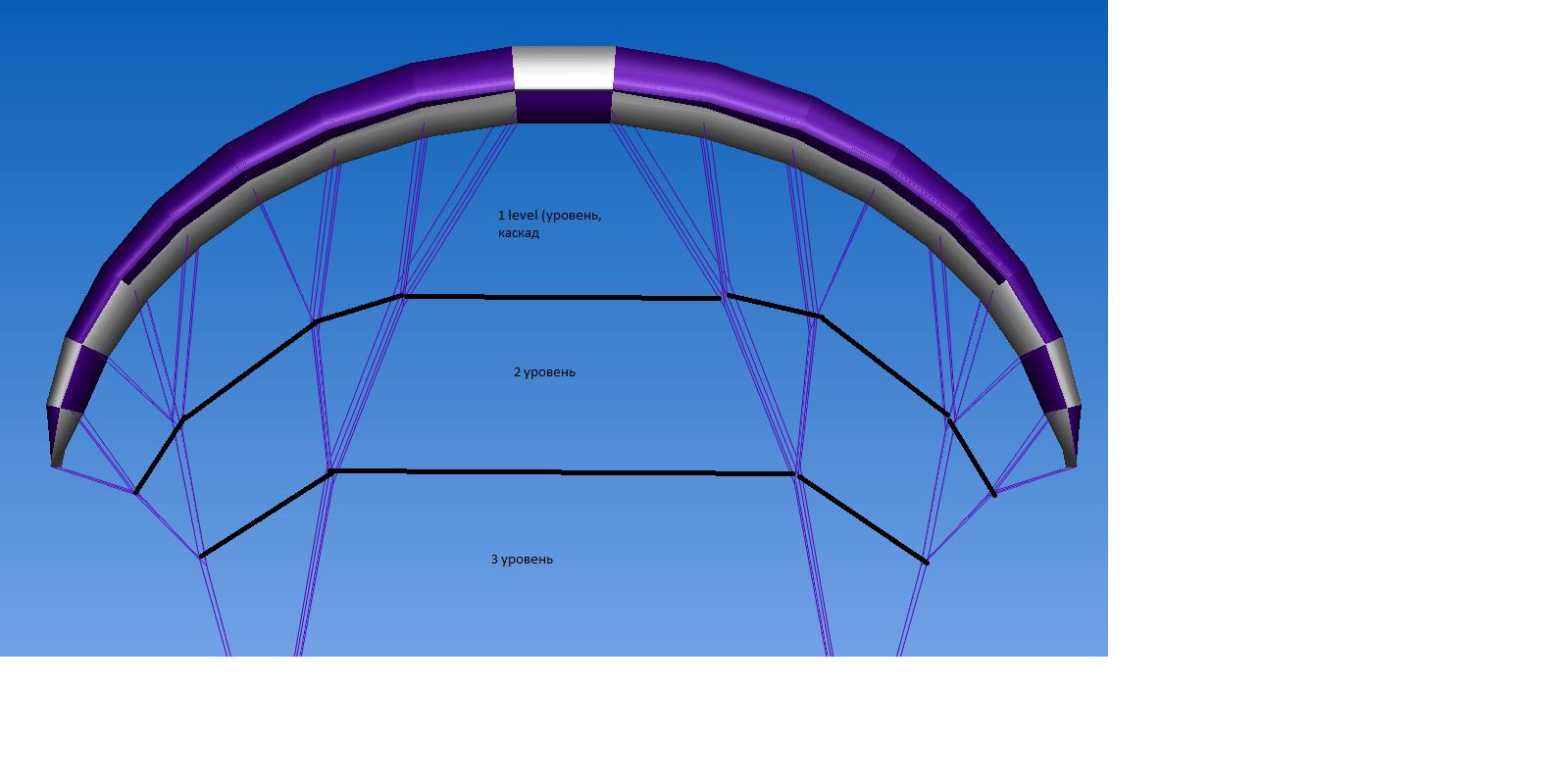

что означает Level 1,2,3,4

это ярусы (уровни, каскады) стропной системы.

index.php/fa/10872/0/
  • Вложение: яруы.png
    (Размер: 172.77KB, Загружено 1583 раза)

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #27161 является ответом на сообщение #27158] Sun, 08 January 2012 17:46 Переход к предыдущему сообщенияПереход к следующему сообщения
BELIAR   Russian Federation
Сообщений: 35
Зарегистрирован: September 2011
Немножко бывалый
все с этим разобрался

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #27162 является ответом на сообщение #27161] Sun, 08 January 2012 17:48 Переход к предыдущему сообщенияПереход к следующему сообщения
BELIAR   Russian Federation
Сообщений: 35
Зарегистрирован: September 2011
Немножко бывалый
в чем даны величины в мм?

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #27163 является ответом на сообщение #4940] Sun, 08 January 2012 17:58 Переход к предыдущему сообщенияПереход к следующему сообщения
BELIAR   Russian Federation
Сообщений: 35
Зарегистрирован: September 2011
Немножко бывалый
еще такой вопрос как стропы между собой вязать какими узлами.и длинна строп дана с учетом петельки или ее самому учитывать ?

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #27164 является ответом на сообщение #27162] Sun, 08 January 2012 17:58 Переход к предыдущему сообщенияПереход к следующему сообщения
BALLOON   Sweden
Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...
Гуру кайтостроения
BELIAR писал(а) Вск, 08 Январь 2012 21:48
в чем даны величины в мм?

да!

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #27166 является ответом на сообщение #27163] Sun, 08 January 2012 18:09 Переход к предыдущему сообщенияПереход к следующему сообщения
BALLOON   Sweden
Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...
Гуру кайтостроения
BELIAR писал(а) Вск, 08 Январь 2012 21:58
еще такой вопрос как стропы между собой вязать какими узлами.и длинна строп дана с учетом петельки или ее самому учитывать ?

Насколько я понял, длина строп указана от точки до точки. Без учёта загиба на петлю и учёта утяжки при застрачивании петли зигзагом.
Фактическую длину строп с застроченными петлями, я подгонял вручную.
Я сделал станок для вымеривания длины строп. А потом, на этом станке вымерял все стропы.
Все под одинаковой нагрузкой и все с одинаковыми петлями.
Но это уже длинная история. Smile
Может, кто расскажет, как вымеряли длины строп.

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #27167 является ответом на сообщение #27166] Sun, 08 January 2012 19:41 Переход к предыдущему сообщенияПереход к следующему сообщения
rasteslav   Russian Federation
Сообщений: 529
Зарегистрирован: January 2010
Географическое положение: г.Балашов (Сар...
Гуру кайтостроения
BALLOON писал(а) Вск, 08 Январь 2012 19:09

Может, кто расскажет, как вымеряли длины строп.


всегда делал на глаз Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #27173 является ответом на сообщение #27166] Mon, 09 January 2012 12:49 Переход к предыдущему сообщенияПереход к следующему сообщения
игорь   Russian Federation
Сообщений: 2050
Зарегистрирован: December 2009
Географическое положение: Россия
Гуру кайтостроения
index.php/fa/10886/0/

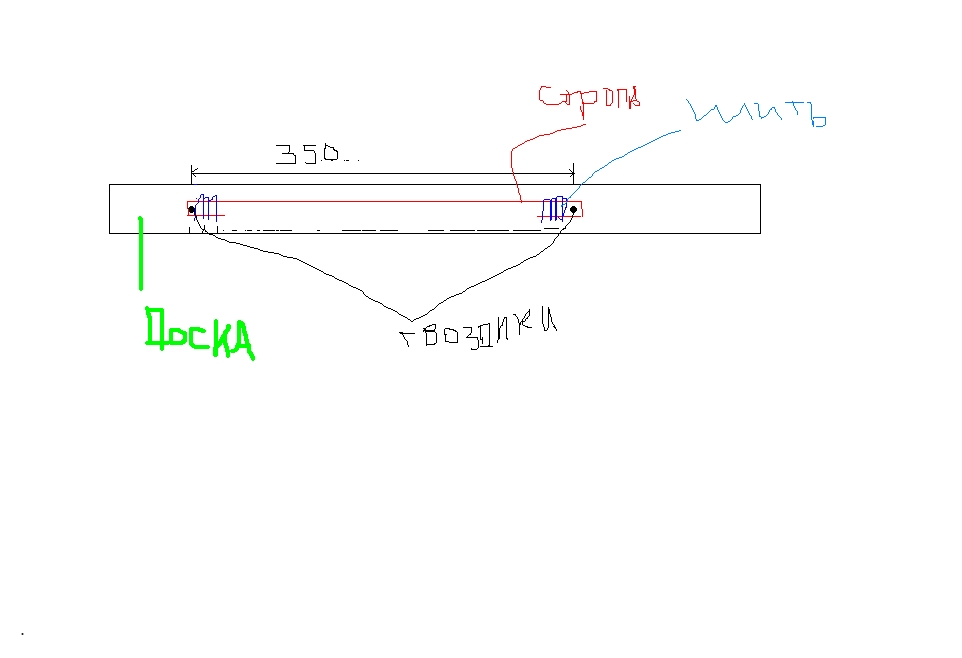

доска , по всей длинне рулетку,один гвоздик (без шляпки) на 0 другой на значение равное длинне стропы, вокруг гвоздика припуск на петельку, шьем...
  • Вложение: стропы.jpg
    (Размер: 61.56KB, Загружено 1496 раз)


Ветер знает, где меня искать...!!

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #27174 является ответом на сообщение #4940] Mon, 09 January 2012 14:35 Переход к предыдущему сообщенияПереход к следующему сообщения
BALLOON   Sweden
Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...
Гуру кайтостроения

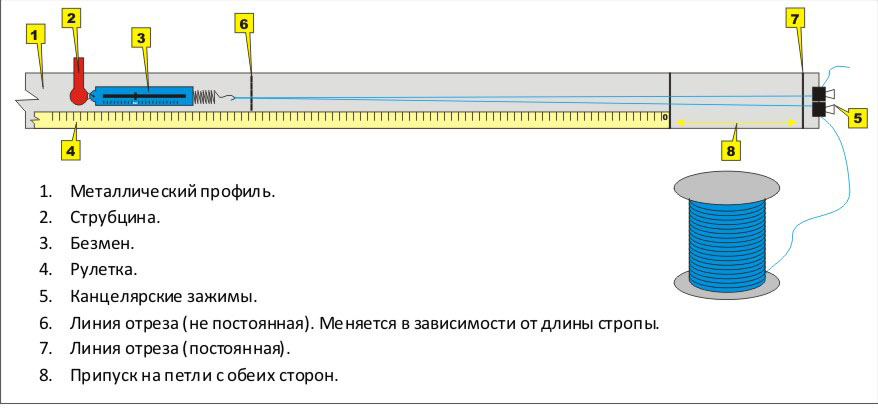

Для замера строп, я сделал себе вот такой станочек.
Использовал его уже два раза. Первый раз, когда делал пилотажку, второй - когда делал MF-3 (5m).

Для пилотажки, стропы (шнур для жалюзи 1,5мм) во время замера, нагружал до 3кг.
Для мегафойла, стропы (шнур для жалюзи 1,5...2мм) во время замера, нагружал до 5кг.

За один замер, делал сразу две заготовки (отрезка).

index.php/fa/10887/0/

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #27256 является ответом на сообщение #4940] Fri, 20 January 2012 12:26 Переход к предыдущему сообщенияПереход к следующему сообщения
3qvamd3z3o
Сообщений: 60
Зарегистрирован: January 2011
Географическое положение: Россия
Бывалый+
Добрый день.

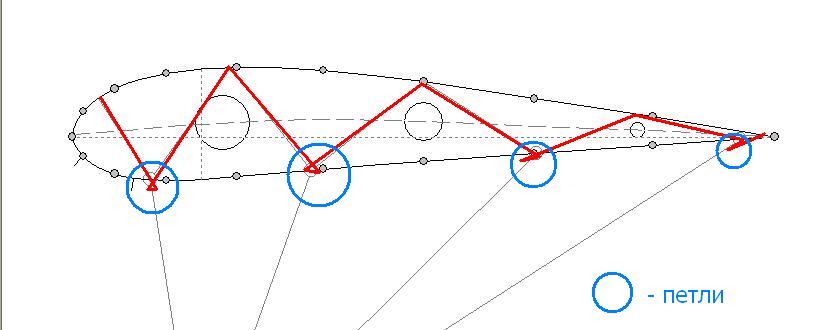

Новый вопрос: Может быть можно делать петли на парафойловых кайтах так,при помощи диогональный усилений?
А может так и надо?
index.php/fa/10909/0/

[Обновления: Fri, 20 January 2012 12:26]

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #27257 является ответом на сообщение #27256] Fri, 20 January 2012 13:02 Переход к предыдущему сообщенияПереход к следующему сообщения
Verba
Сообщений: 504
Зарегистрирован: November 2009
Географическое положение: Донецк
Гуру кайтостроения
нельзя, при сборке нирвюры с панелями петля останется внутри купола, а не снаружи

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #27258 является ответом на сообщение #27257] Fri, 20 January 2012 13:14 Переход к предыдущему сообщенияПереход к следующему сообщения
BALLOON   Sweden
Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...
Гуру кайтостроения
Verba писал(а) Птн, 20 Январь 2012 17:02
нельзя, при сборке нирвюры с панелями петля останется внутри купола, а не снаружи

Согласен.
Усиления отдельно, петли отдельно.

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #27259 является ответом на сообщение #4940] Fri, 20 January 2012 13:17 Переход к предыдущему сообщенияПереход к следующему сообщения
3qvamd3z3o
Сообщений: 60
Зарегистрирован: January 2011
Географическое положение: Россия
Бывалый+

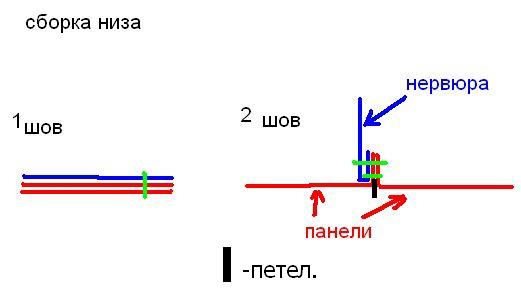

Верба,Балон спасибо.

Значит всё таки так?
index.php/fa/10910/0/

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #27260 является ответом на сообщение #27174] Fri, 20 January 2012 13:19 Переход к предыдущему сообщенияПереход к следующему сообщения
alexis   Spain
Сообщений: 199
Зарегистрирован: March 2009
Географическое положение: Nizhny Novgorod region
Дважды бывалый
BALLOON писал(а) Пнд, 09 Январь 2012 16:35


Для пилотажки, стропы (шнур для жалюзи 1,5мм) во время замера, нагружал до 3кг.
Для мегафойла, стропы (шнур для жалюзи 1,5...2мм) во время замера, нагружал до 5кг.


Нафига такие толстые Shocked

У меня на 6 кв. 1 ряд подкуполки - плетенка 0,36мм х 22 lb, что = примерно 10 кг
и порвал только раз, когда на кусты мордой с размаху посадил

плюс в том , что вес - "никакой", и не парусит!

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #27261 является ответом на сообщение #27259] Fri, 20 January 2012 16:01 Переход к предыдущему сообщенияПереход к следующему сообщения
BALLOON   Sweden
Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...
Гуру кайтостроения
3qvamd3z3o писал(а) Птн, 20 Январь 2012 17:17
Верба,Балон спасибо.

Значит всё таки так?
index.php/fa/10910/0/

Да. Всё так. Smile

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #27262 является ответом на сообщение #27260] Fri, 20 January 2012 16:07 Переход к предыдущему сообщенияПереход к следующему сообщения
BALLOON   Sweden
Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...
Гуру кайтостроения
alexis писал(а) Птн, 20 Январь 2012 17:19
BALLOON писал(а) Пнд, 09 Январь 2012 16:35


Для пилотажки, стропы (шнур для жалюзи 1,5мм) во время замера, нагружал до 3кг.
Для мегафойла, стропы (шнур для жалюзи 1,5...2мм) во время замера, нагружал до 5кг.


Нафига такие толстые Shocked

У меня на 6 кв. 1 ряд подкуполки - плетенка 0,36мм х 22 lb, что = примерно 10 кг
и порвал только раз, когда на кусты мордой с размаху посадил

плюс в том , что вес - "никакой", и не парусит!

Для тренировки , для первых кайтов самое то. Smile

С рыболовной плетёнкой, я дел не имел.
И как сшивать стропу, сечением 0,36мм, - не представляю.
А вязать стропы узлами желания не имею.

Известить модератора

icon14.gif  Re: Прошу помочь с распечаткой выкройки [сообщение #27272 является ответом на сообщение #4940] Sun, 22 January 2012 15:30 Переход к предыдущему сообщенияПереход к следующему сообщения
3qvamd3z3o
Сообщений: 60
Зарегистрирован: January 2011
Географическое положение: Россия
Бывалый+
Прошу помочь с распечаткой выкройки кайта MF-2 5m2 ввиду отсутствия нормально функционированного принтера.Все подробности в личку..
  • Вложение: MF-2.sle
    (Размер: 6.71KB, Загружено 406 раз)

Известить модератора

Re: Прошу помочь с распечаткой выкройки [сообщение #27340 является ответом на сообщение #27272] Mon, 30 January 2012 22:47 Переход к предыдущему сообщенияПереход к следующему сообщения
Sancho   Russian Federation
Сообщений: 347
Зарегистрирован: February 2010
Географическое положение: г.Донецк
Гуру кайтостроения

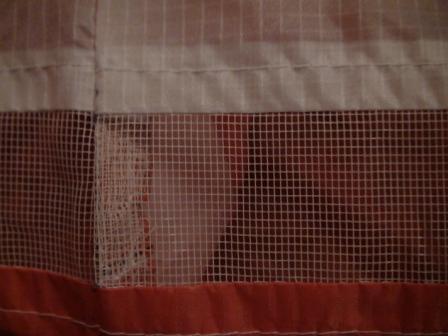

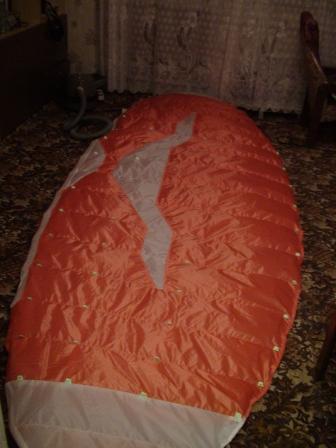

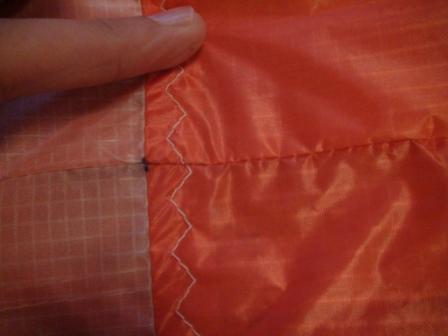

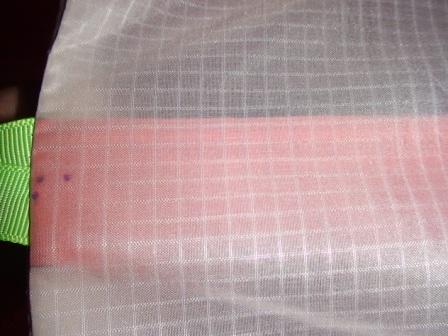

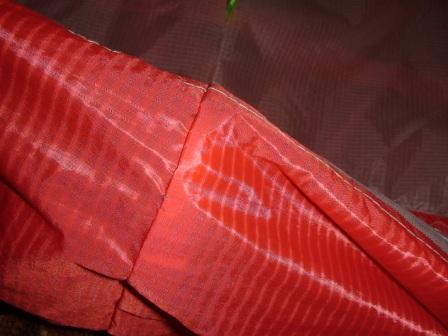

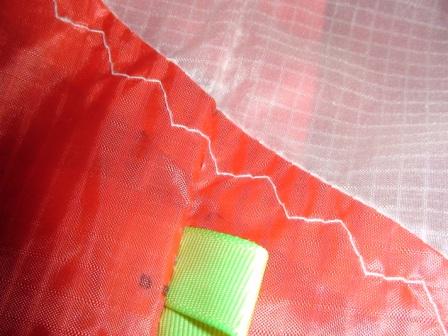

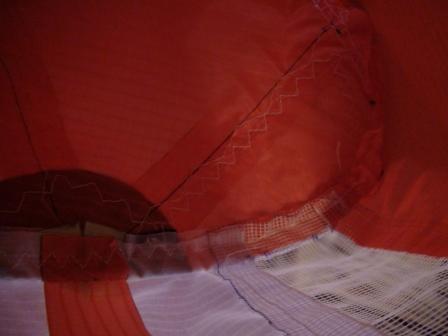

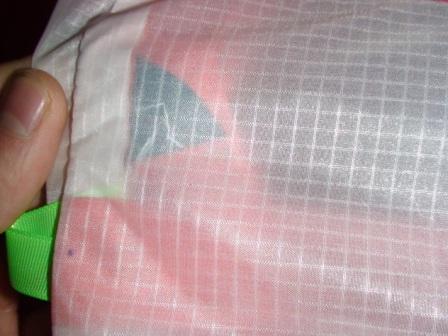

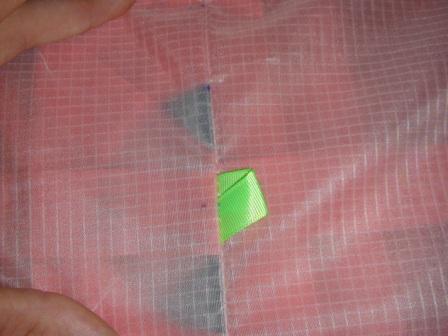

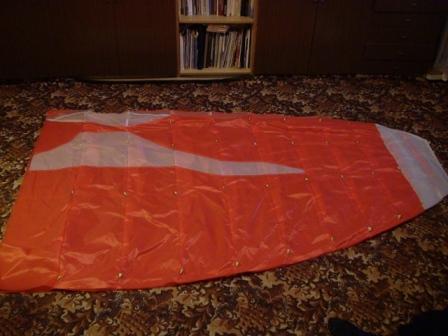

Фото как шил.
index.php/fa/10946/0/
index.php/fa/10947/0/
index.php/fa/10948/0/
index.php/fa/10949/0/
index.php/fa/10950/0/
index.php/fa/10951/0/
  • Вложение: DSC00512.JPG
    (Размер: 29.93KB, Загружено 1267 раз)
  • Вложение: DSC00513.JPG
    (Размер: 31.84KB, Загружено 1266 раз)
  • Вложение: DSC00510.JPG
    (Размер: 28.81KB, Загружено 1254 раза)
  • Вложение: DSC00508.JPG
    (Размер: 21.20KB, Загружено 1210 раз)
  • Вложение: DSC00509.JPG
    (Размер: 20.63KB, Загружено 1239 раз)
  • Вложение: DSC00507.JPG
    (Размер: 29.93KB, Загружено 1224 раза)


"Летать и строить, строить и летать" С.П.Королев

[Обновления: Mon, 30 January 2012 22:52]

Известить модератора

Re: Прошу помочь с распечаткой выкройки [сообщение #27341 является ответом на сообщение #27340] Mon, 30 January 2012 22:51 Переход к предыдущему сообщенияПереход к следующему сообщения
Sancho   Russian Federation
Сообщений: 347
Зарегистрирован: February 2010
Географическое положение: г.Донецк
Гуру кайтостроения
index.php/fa/10952/0/
index.php/fa/10953/0/
index.php/fa/10954/0/
index.php/fa/10955/0/
  • Вложение: DSC00516.JPG
    (Размер: 31.09KB, Загружено 1274 раза)
  • Вложение: DSC00517.JPG
    (Размер: 27.00KB, Загружено 1243 раза)
  • Вложение: DSC00515.JPG
    (Размер: 28.96KB, Загружено 1248 раз)
  • Вложение: DSC00514.JPG
    (Размер: 35.38KB, Загружено 1259 раз)


"Летать и строить, строить и летать" С.П.Королев

Известить модератора

Re: Прошу помочь с распечаткой выкройки [сообщение #27398 является ответом на сообщение #27272] Sun, 05 February 2012 14:26 Переход к предыдущему сообщенияПереход к предыдущему сообщения
3qvamd3z3o
Сообщений: 60
Зарегистрирован: January 2011
Географическое положение: Россия
Бывалый+
3qvamd3z3o писал(а) Вск, 22 Январь 2012 15:30
Прошу помочь с распечаткой выкройки кайта MF-2 5m2 ввиду отсутствия нормально функционированного принтера.Все подробности в личку..


Smile Не бесплатно...

[Обновления: Sun, 05 February 2012 14:26]
