Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #5979 является ответом на сообщение #5976] Sat, 12 May 2007 23:44 Переход к предыдущему сообщенияПереход к следующему сообщения
kartuz   Latvia
Сообщений: 1824
Зарегистрирован: September 2006
Географическое положение: latvija
Гуру кайтостроения

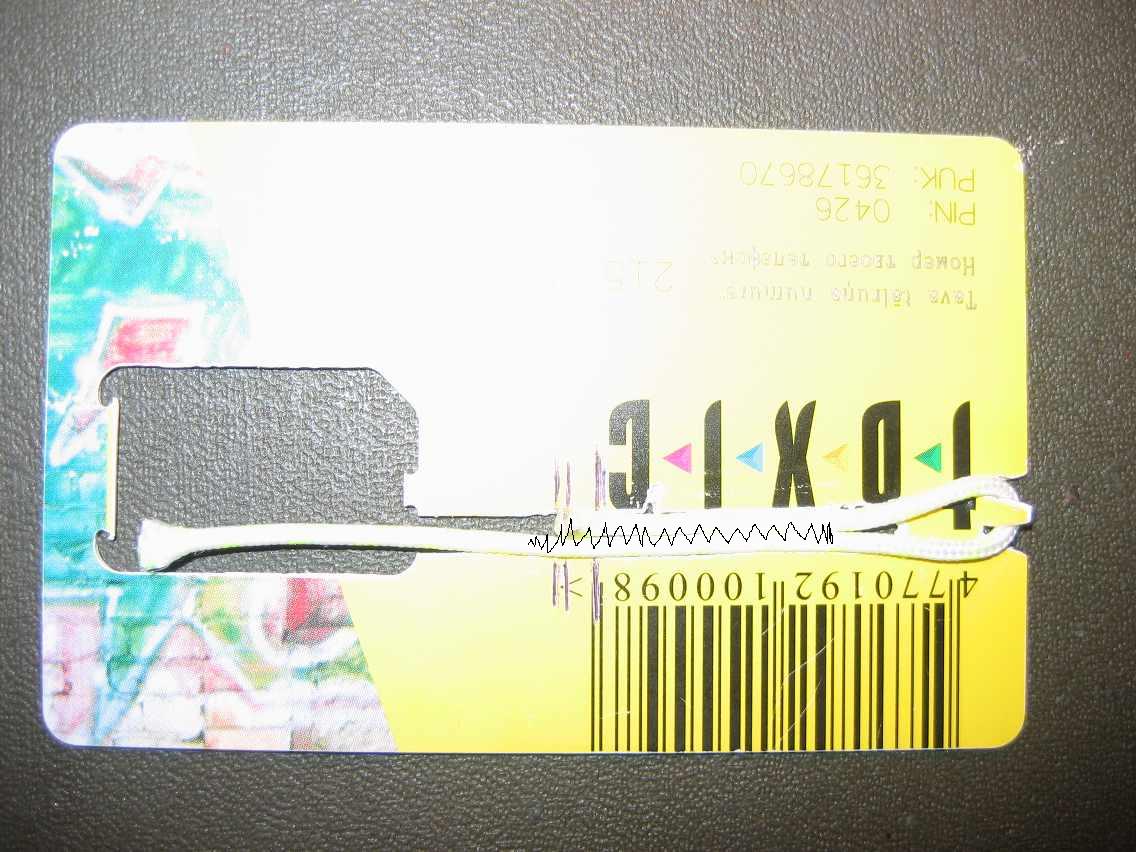

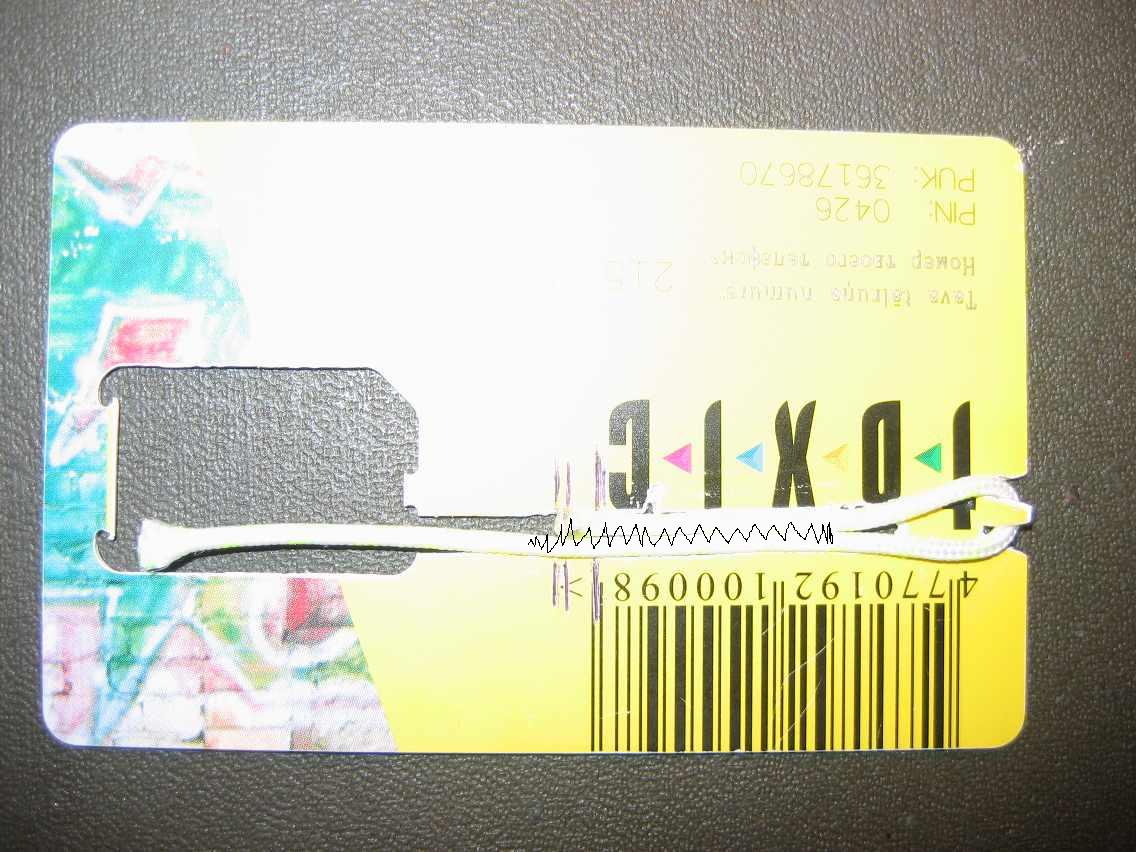

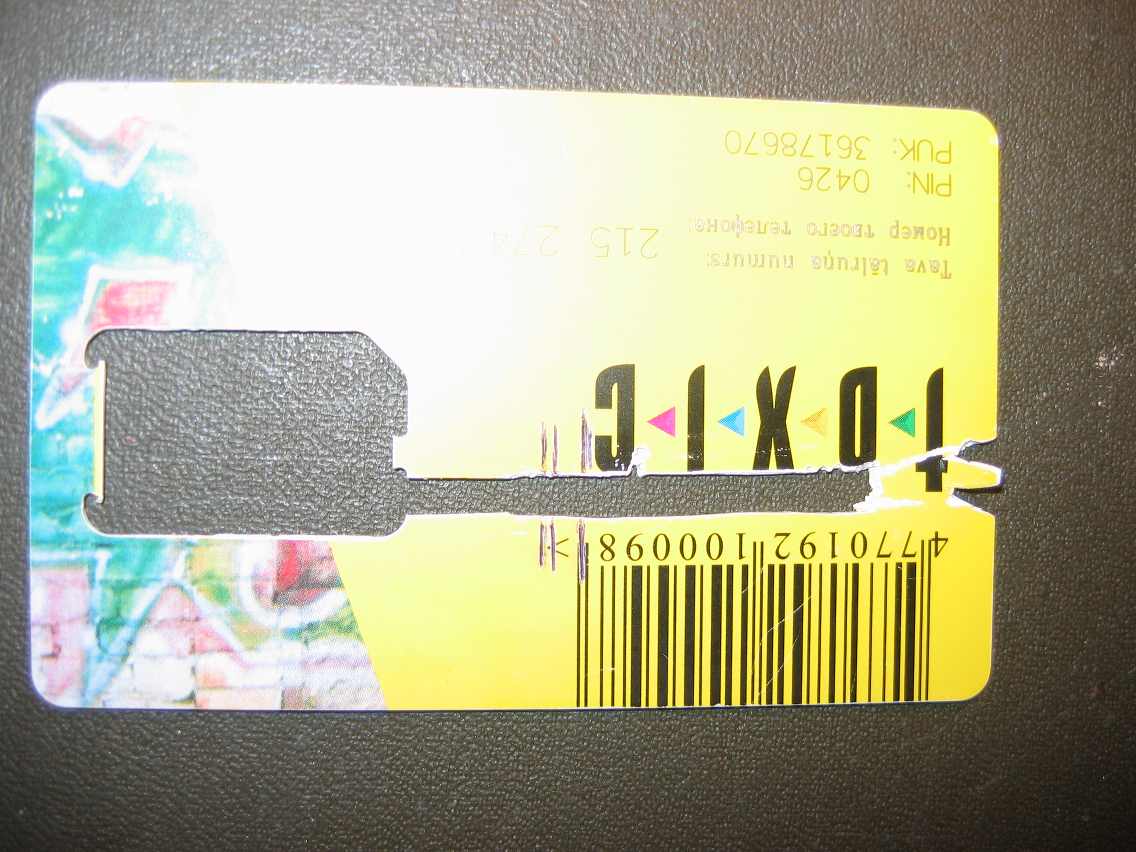

для зашивания тонкого кевлара использую такую приспособу из старой сим карты.сори за качество Embarassed
index.php/fa/1963/0/
index.php/fa/1965/0/
про петли из дайнимы очень подробно на http://www.flysurfer.de/Content/158/?set=yes

удачи!!

[Обновления: Sat, 12 May 2007 23:46]

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #5984 является ответом на сообщение #5979] Mon, 14 May 2007 00:11 Переход к предыдущему сообщенияПереход к следующему сообщения
master_70   Satellite Provider
Сообщений: 481
Зарегистрирован: January 2007
Географическое положение: Kirov
Гуру кайтостроения
спасибо Very Happy
воспользуюсь идеей , на стропах свм

Кайт клуб "Za Vetrom" Киров
Доски на заказ.

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #6076 является ответом на сообщение #5984] Tue, 22 May 2007 20:18 Переход к предыдущему сообщенияПереход к следующему сообщения
master_70   Satellite Provider
Сообщений: 481
Зарегистрирован: January 2007
Географическое положение: Kirov
Гуру кайтостроения

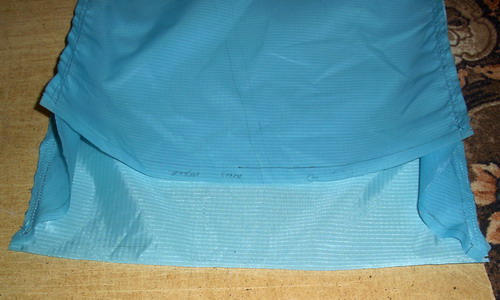

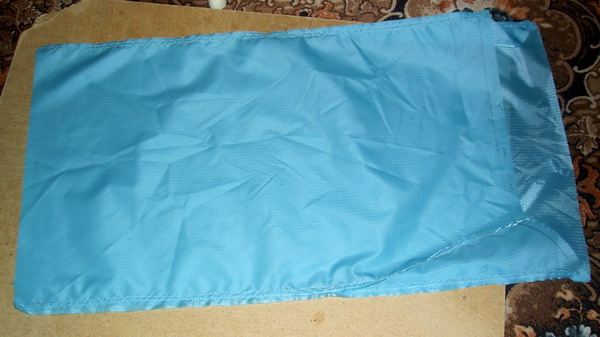

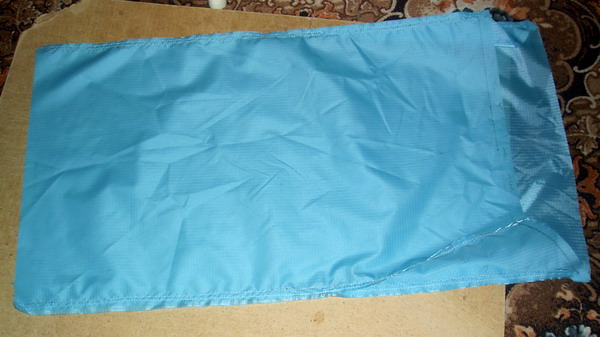

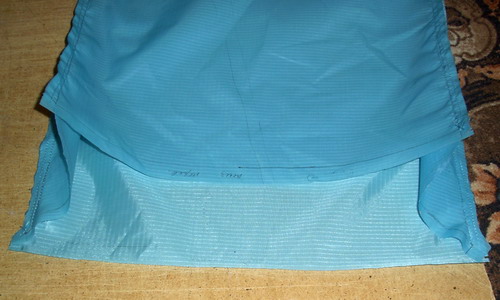

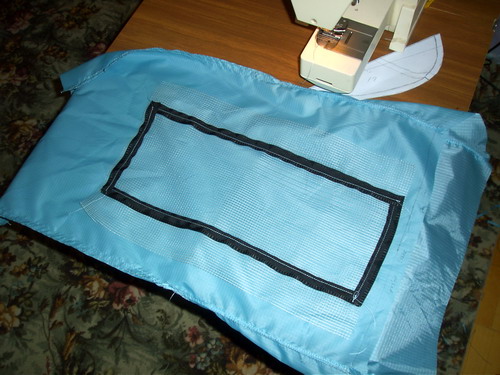

Вот клапан центральный сшил
index.php/fa/2025/0/index.php/fa/2026/0/
index.php/fa/2027/0/index.php/fa/2028/0/
index.php/fa/2029/0/

примерно так он получился , Я еще ни чего не подрезал ,может распарывать придется. надо ли его заужать или так оставит?
посоветуйте что так или не так сделал
  • Вложение: 1.jpg
    (Размер: 39.29KB, Загружено 4482 раза)
  • Вложение: 2.jpg
    (Размер: 53.59KB, Загружено 3927 раз)
  • Вложение: 3.jpg
    (Размер: 85.48KB, Загружено 4464 раза)
  • Вложение: 4.jpg
    (Размер: 41.32KB, Загружено 3891 раз)
  • Вложение: 5.jpg
    (Размер: 89.88KB, Загружено 3857 раз)


Кайт клуб "Za Vetrom" Киров
Доски на заказ.

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #6079 является ответом на сообщение #6076] Tue, 22 May 2007 21:17 Переход к предыдущему сообщенияПереход к следующему сообщения
kartuz   Latvia
Сообщений: 1824
Зарегистрирован: September 2006
Географическое положение: latvija
Гуру кайтостроения
неплохо .

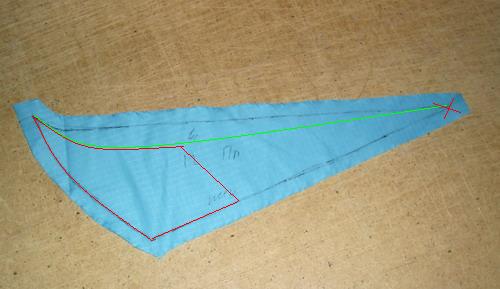

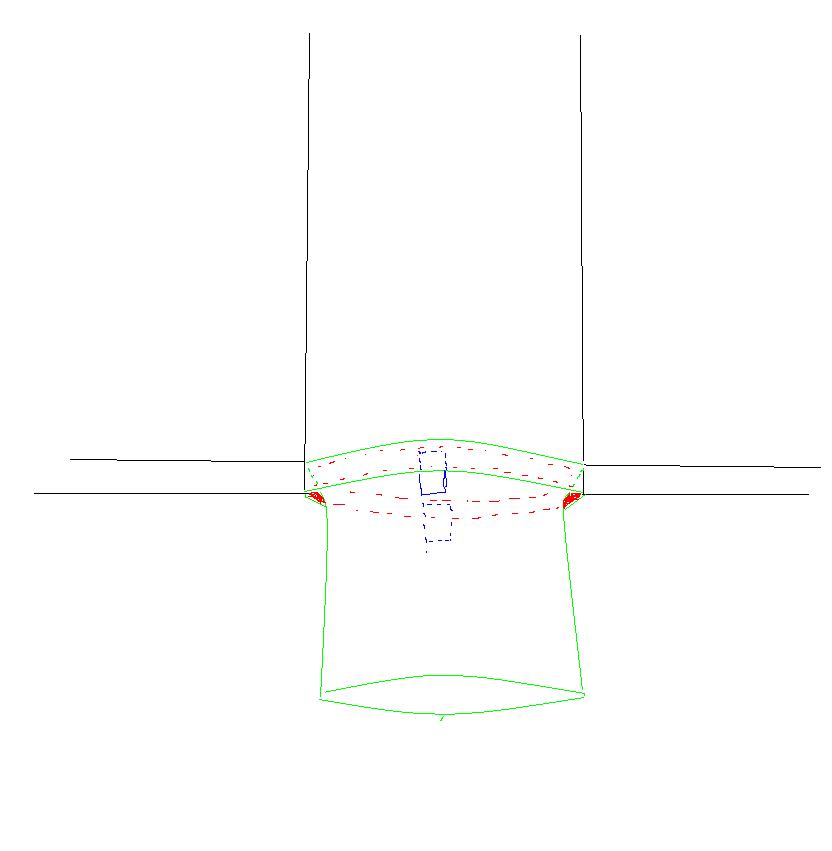

ябы сделал так как на фото:
кривизну задал по зеленой линии,по красной пришил к нервюре.,
красный крест -место прихвата к нервюре.
верх и нижнии панели клапана должны быть длиннее треугольника.да и сам треугольник ,можно использовать прямо нервюру.лобик нервюры вокруг клапана усилить строительной пленкой полипропилен ламинированный используется пароотвод для крыш.
сетка в принципе не нужна она будет мешать быстрому наполнению при старте.тем более если собирешся на воду.
index.php/fa/2030/0/

удачи !!
  • Вложение: клап.jpg
    (Размер: 20.96KB, Загружено 4414 раз)

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #6087 является ответом на сообщение #6079] Wed, 23 May 2007 05:27 Переход к предыдущему сообщенияПереход к следующему сообщения
master_70   Satellite Provider
Сообщений: 481
Зарегистрирован: January 2007
Географическое положение: Kirov
Гуру кайтостроения
Good!

Кайт клуб "Za Vetrom" Киров
Доски на заказ.

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #6094 является ответом на сообщение #6087] Wed, 23 May 2007 15:53 Переход к предыдущему сообщенияПереход к следующему сообщения
master_70   Satellite Provider
Сообщений: 481
Зарегистрирован: January 2007
Географическое положение: Kirov
Гуру кайтостроения

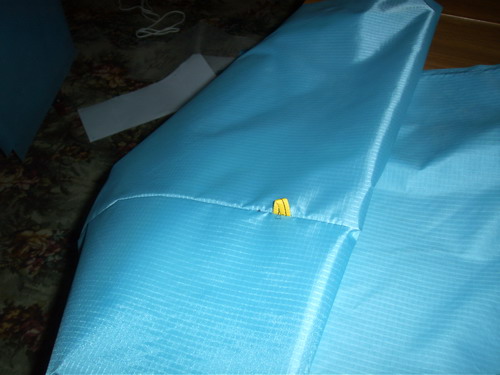

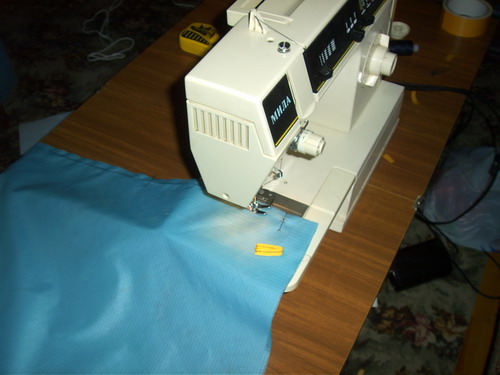

Ну вот начал шить

index.php/fa/2047/0/index.php/fa/2046/0/

index.php/fa/2045/0/
а вот тут остановился не знаю как вшивать петлю узадней кромки TE ряда Д
index.php/fa/2044/0/
  • Вложение: 6.jpg
    (Размер: 42.64KB, Загружено 3832 раза)
  • Вложение: 5.jpg
    (Размер: 41.07KB, Загружено 3840 раз)
  • Вложение: 3.jpg
    (Размер: 48.15KB, Загружено 3803 раза)
  • Вложение: 4.jpg
    (Размер: 46.70KB, Загружено 3796 раз)


Кайт клуб "Za Vetrom" Киров
Доски на заказ.

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #6099 является ответом на сообщение #6094] Wed, 23 May 2007 17:40 Переход к предыдущему сообщенияПереход к следующему сообщения
kartuz   Latvia
Сообщений: 1824
Зарегистрирован: September 2006
Географическое положение: latvija
Гуру кайтостроения
не нужно было в проэкте 100% ставить ,97-98% самое то.
просто перенеси на всех панелях чуть вперед чтобы было легко шить ,главное симметрично.лево с право.

index.php/fa/2048/0/

удачи!
  • Вложение: petli.JPG
    (Размер: 30.14KB, Загружено 3805 раз)

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #6104 является ответом на сообщение #6099] Wed, 23 May 2007 19:06 Переход к предыдущему сообщенияПереход к следующему сообщения
master_70   Satellite Provider
Сообщений: 481
Зарегистрирован: January 2007
Географическое положение: Kirov
Гуру кайтостроения
прикольно, щас переделаем , спасибо за хороший совет, дошло до меня про 100% .
придется перенести, для дренжа буду на рибах обрезать 2 см ,
на 2см и перенесется , только вопрос сразу возникает на что это действие может повлиять и ваще стоит ли обрезат .

Кайт клуб "Za Vetrom" Киров
Доски на заказ.

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #6107 является ответом на сообщение #6104] Wed, 23 May 2007 21:40 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения
...ниначто не повлияет,а если не обрезать,то воду сливаться небудет.

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #6124 является ответом на сообщение #6104] Thu, 24 May 2007 21:54 Переход к предыдущему сообщенияПереход к следующему сообщения
master_70   Satellite Provider
Сообщений: 481
Зарегистрирован: January 2007
Географическое положение: Kirov
Гуру кайтостроения

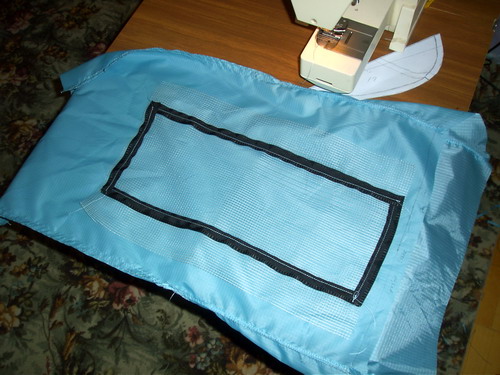

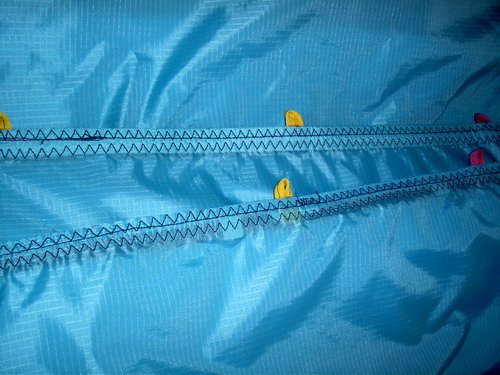

продолжеие следует index.php/fa/2080/0/
index.php/fa/2081/0/index.php/fa/2082/0/

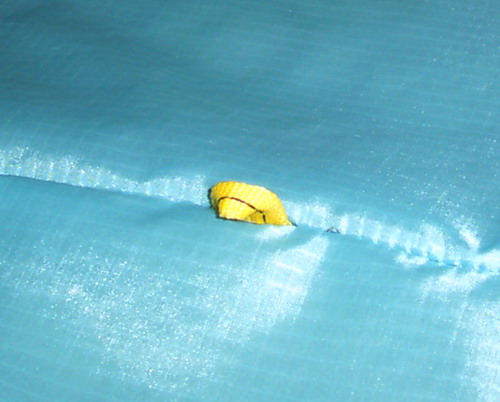

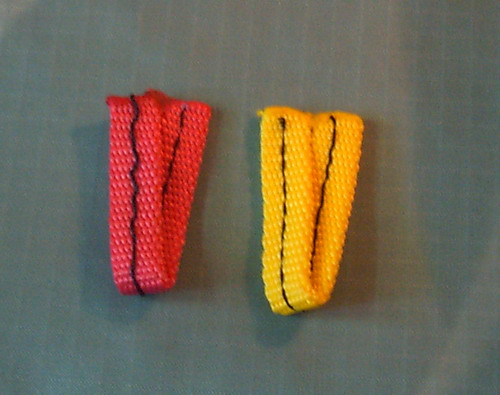

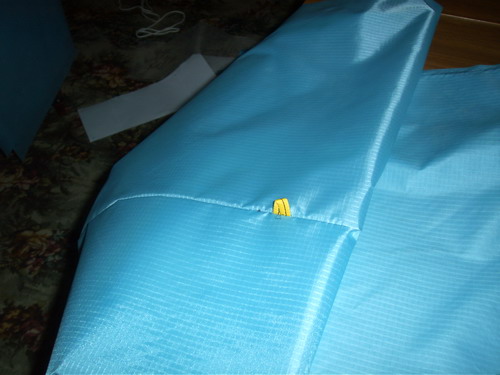

переделал петли index.php/fa/2083/0/

index.php/fa/2084/0/index.php/fa/2085/0/

Кайт клуб "Za Vetrom" Киров
Доски на заказ.

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #6284 является ответом на сообщение #6124] Wed, 13 June 2007 20:33 Переход к предыдущему сообщенияПереход к следующему сообщения
master_70   Russian Federation
Сообщений: 481
Зарегистрирован: January 2007
Географическое положение: Kirov
Гуру кайтостроения

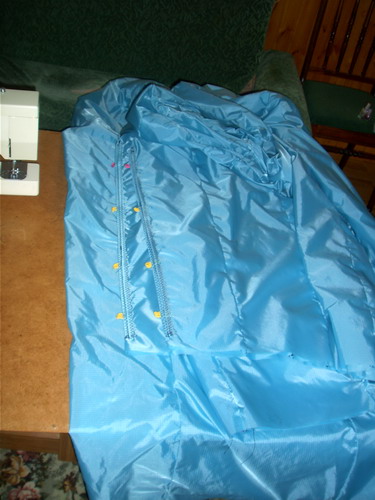

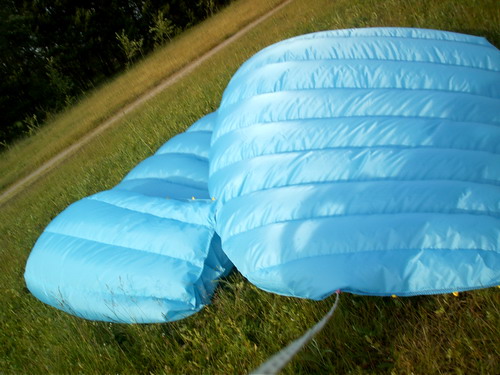

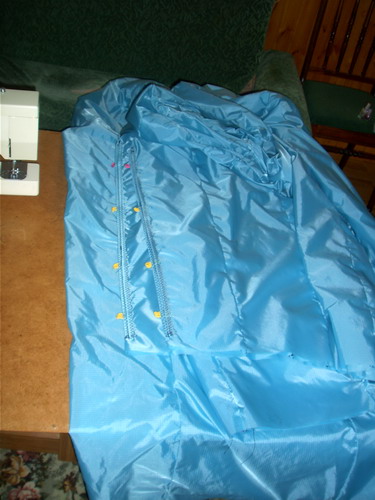

ну вот наконец то дошил кайт . осталось только зашить ТЕ Smile
index.php/fa/2181/0/
index.php/fa/2182/0/
  • Вложение: CAM_2196.jpg
    (Размер: 62.26KB, Загружено 3632 раза)
  • Вложение: CAM_2197.jpg
    (Размер: 63.04KB, Загружено 3580 раз)


Кайт клуб "Za Vetrom" Киров
Доски на заказ.

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #6285 является ответом на сообщение #6284] Wed, 13 June 2007 23:28 Переход к предыдущему сообщенияПереход к следующему сообщения
kartuz   Latvia
Сообщений: 1824
Зарегистрирован: September 2006
Географическое положение: latvija
Гуру кайтостроения
молодца!
выглядит шикарно.
ждем фоток в полете

ветра!

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #6290 является ответом на сообщение #6285] Thu, 14 June 2007 20:50 Переход к предыдущему сообщенияПереход к следующему сообщения
master_70   Russian Federation
Сообщений: 481
Зарегистрирован: January 2007
Географическое положение: Kirov
Гуру кайтостроения
и крюк доварил
index.php/fa/2190/0/
  • Вложение: CAM_2200a.jpg
    (Размер: 46.53KB, Загружено 3588 раз)


Кайт клуб "Za Vetrom" Киров
Доски на заказ.

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #6297 является ответом на сообщение #6290] Fri, 15 June 2007 19:46 Переход к предыдущему сообщенияПереход к следующему сообщения
master_70   Russian Federation
Сообщений: 481
Зарегистрирован: January 2007
Географическое положение: Kirov
Гуру кайтостроения

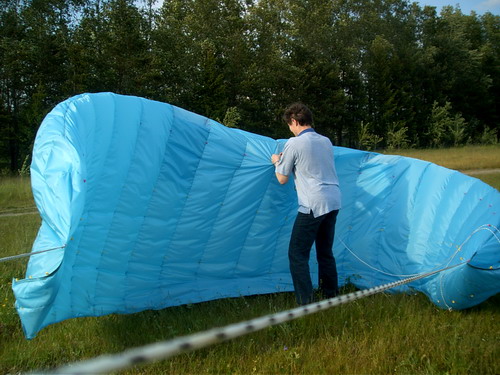

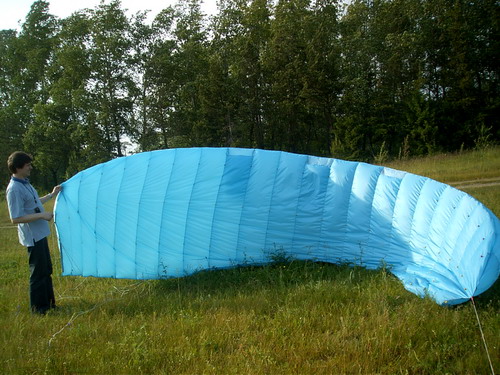

Сбылась мечта иииид...
строп пока нет . взял простую веревку
index.php/fa/2192/0/
index.php/fa/2193/0/
index.php/fa/2194/0/
index.php/fa/2195/0/

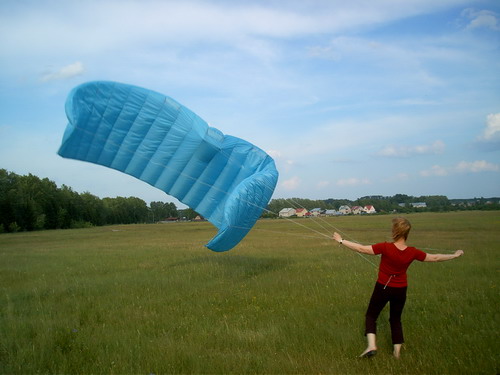

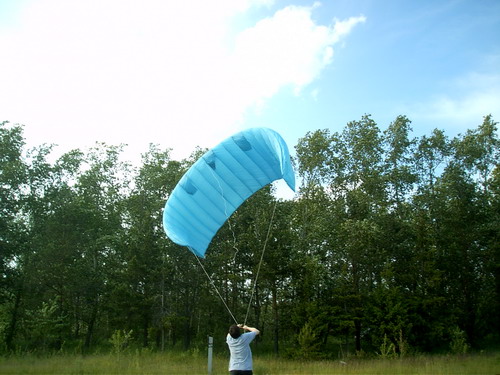

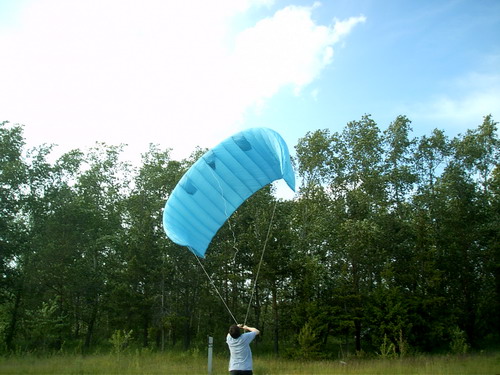

Чем не ПТИЦА?
index.php/fa/2200/0/
index.php/fa/2196/0/

index.php/fa/2197/0/
index.php/fa/2198/0/

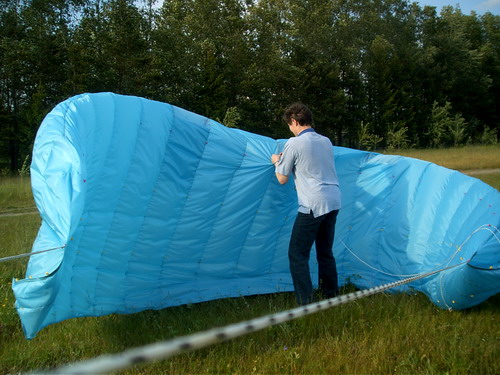

Все хорошо , но вот только как сдувать не научили
мы его минут 20 сдували вдвоем

index.php/fa/2199/0/
  • Вложение: CAM_2201.jpg
    (Размер: 59.69KB, Загружено 3602 раза)
  • Вложение: CAM_2208.jpg
    (Размер: 62.67KB, Загружено 3527 раз)
  • Вложение: CAM_2213.jpg
    (Размер: 84.61KB, Загружено 3603 раза)
  • Вложение: CAM_2216.jpg
    (Размер: 72.53KB, Загружено 3601 раз)
  • Вложение: CAM_2223.jpg
    (Размер: 65.37KB, Загружено 3535 раз)
  • Вложение: CAM_2224.jpg
    (Размер: 65.44KB, Загружено 3576 раз)
  • Вложение: CAM_2234.jpg
    (Размер: 43.71KB, Загружено 3569 раз)
  • Вложение: CAM_2236.jpg
    (Размер: 73.29KB, Загружено 3580 раз)
  • Вложение: CAM_2233.jpg
    (Размер: 37.54KB, Загружено 3561 раз)


Кайт клуб "Za Vetrom" Киров
Доски на заказ.

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #6298 является ответом на сообщение #6297] Fri, 15 June 2007 20:22 Переход к предыдущему сообщенияПереход к следующему сообщения
kartuz   Latvia
Сообщений: 1824
Зарегистрирован: September 2006
Географическое положение: latvija
Гуру кайтостроения
на центральной панели по задней кромке,во всю ширину вшивается клапан и липучка который заправляется во внутрь и задняя кромка закрывается липучкой .
надо сдуть, открываем липучку-дренаж на ушах,клапан на центральной панели выворачиваем наружу ,складываем кайт пополам и неплотно скатываем кайт с ушей к центру предварительно купольные стропы положив между половинками.

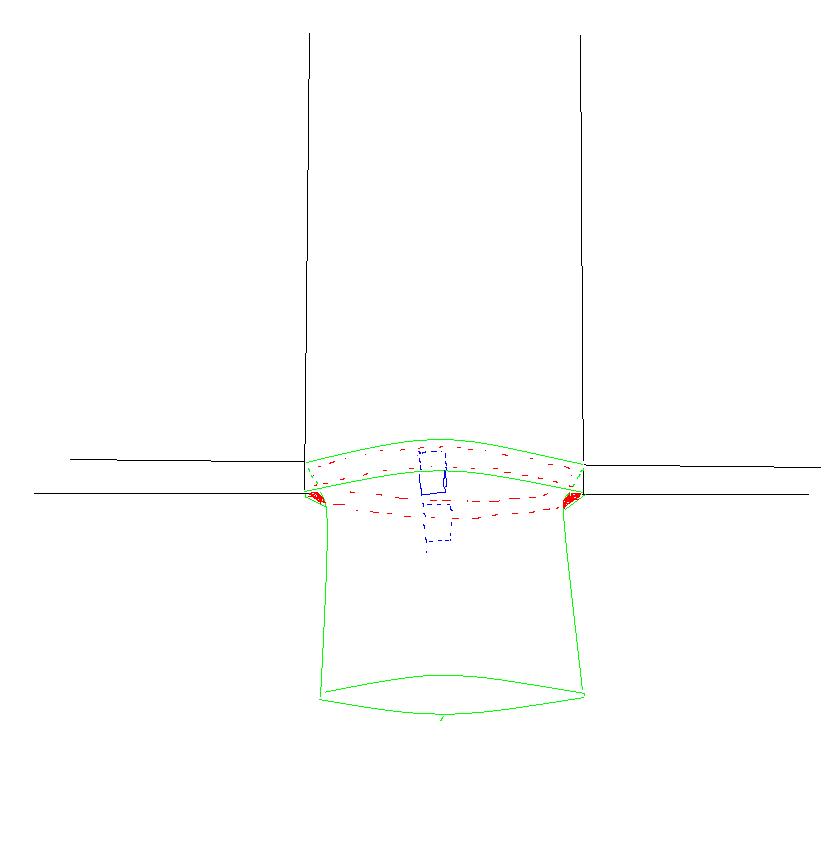

клапан выглядит примено так:
index.php/fa/2201/0/

зеленый -клапан
красный- липа с внутренней стороны
синий -кусочки ленты для удобства раскрытия липы.

ну все, точно полетит.!!зачет!

да а на ушах то не забыл липучки вшить для дренажа ?
делается аналогично только без клапана.

удачи! фоты не забудь.

[Обновления: Fri, 15 June 2007 20:40]

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #6299 является ответом на сообщение #4940] Fri, 15 June 2007 23:30 Переход к предыдущему сообщенияПереход к следующему сообщения
ШУРА   Russian Federation
Сообщений: 352
Зарегистрирован: September 2005
Географическое положение: Питер
Гуру кайтостроения
Забыл напомнить, про сдувательские клапана!
Сделай, обязательно. Или как kartuz говорит, или молнию вшей.

И стропи!!! ждём.

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #6300 является ответом на сообщение #6299] Sat, 16 June 2007 05:02 Переход к предыдущему сообщенияПереход к следующему сообщения
master_70   Russian Federation
Сообщений: 481
Зарегистрирован: January 2007
Географическое положение: Kirov
Гуру кайтостроения
Спасибо!!!!!!!!!!!!!!!
ШУРЕ РЕСПЕКТИЩЕ


на днях что нибудь сделаю
а в выходные стропами займусь .

Кайт клуб "Za Vetrom" Киров
Доски на заказ.

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #6301 является ответом на сообщение #6300] Sat, 16 June 2007 11:22 Переход к предыдущему сообщенияПереход к следующему сообщения
kartuz   Latvia
Сообщений: 1824
Зарегистрирован: September 2006
Географическое положение: latvija
Гуру кайтостроения
да мегафоил у шуры отлично получился.
я своим ужас как доволен.
всегда в машине беру на пляж даже если ветер слабый .поднять можно в 2-3 м\с ,стабильно летит в 4.
приятно в такой ветерок боди драгом вдоль пляжа пройтись .
а если ветер посильней то и трусы держать приходится ,чтобы не потерять Very Happy
удачи и ветра!!

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #6302 является ответом на сообщение #6301] Sat, 16 June 2007 23:23 Переход к предыдущему сообщенияПереход к следующему сообщения
kartuz   Latvia
Сообщений: 1824
Зарегистрирован: September 2006
Географическое положение: latvija
Гуру кайтостроения

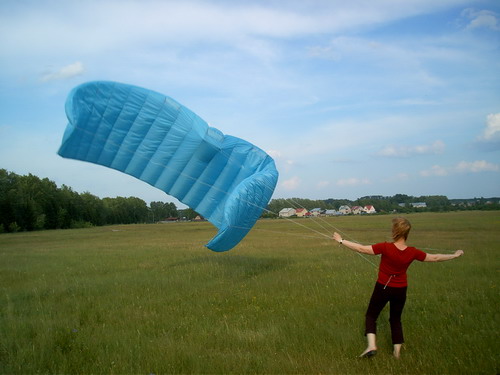

пересматривал фотки и только сейчас заметил что стропа вокруг девушки завязана .
НИКОГДА так не делай кайт это не шутка да еще такой размерчик.
останешся и без кайта и без девушки .
никогда не забывай о безопасностии находящихся рядом людей .
их безопасность в твоих руках.
удачных запусков!

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #6304 является ответом на сообщение #6302] Sun, 17 June 2007 05:29 Переход к предыдущему сообщенияПереход к предыдущему сообщения
master_70   Russian Federation
Сообщений: 481
Зарегистрирован: January 2007
Географическое положение: Kirov
Гуру кайтостроения
Спасибо за замечание
Учту

Кайт клуб "Za Vetrom" Киров
Доски на заказ.

Известить модератора
