| Re: гибриды [сообщение #18174 является ответом на сообщение #5816] |
Mon, 02 August 2010 21:42   |
|
|
Начинал думать о мегафойле 10м но все таки начал БОУ 12м (выкладывал coatch, а сам проект НЕМОСа).
Появилось несколько вопросов, перечитал много веток но точного однозначного ответа не нашел .
1. строповка (неплохо было бы прямо впроекте с размерами строп)
1.1. Именно в каких местах делать петли для строп (думал напротив риб)
1.2. Как правильно сделать крепление строп (на нижней кромке центрального балона или на передней)
1.3. Обшивать ли лентой вокруг балона для укрепления. Если можно фото крепления стропы на центральном балоне.
2. Поочередность шитья:
2.1. Сшить верх.
2.2. Сшить детали балонов не закрывая их.
2.3. В шкурах балонов повшивать защиты клапанов, застежкии для вставки балонов, петли крепления строп (со всеми необходимыми усилениями).
2.4. Пришить поперечные балоны к верху по центральной линии на выкройках.
2.5. Закрыть поперечные балоны. (вопрос как сделать акуратный шов, вывернуть шкуру уже ж нельзя?)
2.6. Пришить верх и рибы к центральному балону.
2.7. Закрыть центральный балон.
типа так, жду поправок.
кстати

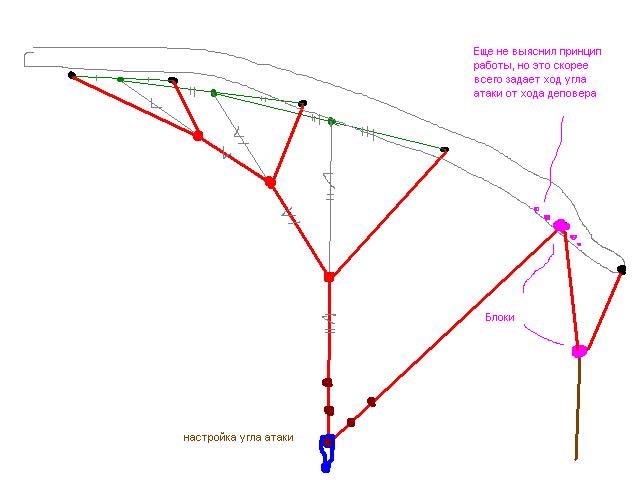

к этому проекту нашел еще вот такую картинку:
больше информации нет
Уже распечатал все и склеил, осталось закупить ткань и только вперед.
Может есть еще какие тонкости в этом проекте, или если кто делал - то какие отзывы.
|
|
|
|
|
|
|
|
| Re: гибриды [сообщение #18178 является ответом на сообщение #18177] |
Tue, 03 August 2010 07:39 |
|
|
очередность пошива правильная. Но чаще сначала шют незакрытые чехлы центрального балона и пришивают не закрытые чехлы рибов. потом пришивают шкуру кайта и закрывают чехлы.
По аккуратности шва чехлов при закрытии. Смотрел несколько кайтов и старых и новых балонов - у всех шов закрывался снаружи. Т.е. это нормально - поэтому не нужно парится по этому поводу
Более того, если что то случается с чехлом - например порез или нужно что то еще пришить дополнительно, то как раз этот шов раскрывается (поблизости) ну и производится ремонт. Затем так же закрывается.
[Обновления: Tue, 03 August 2010 07:42] Известить модератора |
|
|
|
| Re: гибриды [сообщение #18179 является ответом на сообщение #5813] |
Tue, 03 August 2010 08:58 |
|
|
|
... кстати ,шев на главном балоне лучше делать снизу,шкуру пришивать спереди сверху. По месту пришива шкуры к балону ,место обязательно усилить нерастягиваемой лентой,пришивать бамперы тож надо.Да,и еще по шву закрывания балона,необходимо пропустить или нерастягиваемую ленту,или толстую леску. Ну и про остальные усиления не забываем...
|
|
|
|
| Re: гибриды [сообщение #18190 является ответом на сообщение #18178] |
Tue, 03 August 2010 20:31 |
|
|
благодарю за консульт,буду шить, но ткани еще пока так и не прикупил, на роботе аншлаг, да и жара в городе такая что на улицу выходить опасно для здоровья  .
Остался еще вопрос со строповкой БОУ? В каких именно местах вшивать петли?
В начале этой темы лежит инструкция по изготовлению (правда на англ, и нарисована от руки) но в кое чем помогла избежать ошибок при пошиве, ну и так же все расписано что за чем.
|
|
|
|
| Re: гибриды [сообщение #18193 является ответом на сообщение #5813] |
Wed, 04 August 2010 06:44 |
|
|
|
... при виде сбоку,петли снизу. Это при рестарте,несколько сильнее будет прижимать балон к воде,зато уменьшит риск вздета"ушами кверху" с дальнейшим выворачиванием...
|
|
|
|
| Re: гибриды [сообщение #18202 является ответом на сообщение #18177] |
Wed, 04 August 2010 22:55 |
|
|
Так уже все напечатано склеено вырезано, 4 вечера насмарку что ли?
Я и так долго определялся, что делать. Боу выбрал потому что, стабильные, летучие, тягучие, предсказуемые, для меня - новичка в самый раз, тем более с таким размером - 12м. Да и разница не такая уже и огромная между дельтой и боу - в плане полетных качеств.
Доделаю, облетаю-обкатаю, разберусь, что за чем и приступим к дельте .
Никто так и ненашелся кто этот проект делал, строповка в файле напрочь отсутствует. Печатал я его без изменений. Да и вообще, хочется какой то поддержки, особенно когда перед тобой лежит вся квартира завалена выкройками и страшно начинать  . А тут еще и говорят, что типа не полетит.
О а если его иначе перестропить так, уже вот-вот, почти, вроде как, уже дельта .
Ткань пока и не нашел нормальную (даже балонь не попадается), сегодня в 3-х магазинах был - только текстиль.
|
|
|
|
|
|
| Re: гибриды [сообщение #18206 является ответом на сообщение #5813] |
Thu, 05 August 2010 06:39 |
|
|
...а если его иначе перестропить так, уже вот-вот, почти, вроде как, уже дельта ...
строповка,это не основное отличие
|
|
|
|
| Re: гибриды [сообщение #18238 является ответом на сообщение #18203] |
Thu, 05 August 2010 23:54 |
|
|
Уже процесс пошел, ткань начал кроить, заднюю включать нехочу.
Этот кайтик еще хорошо полетает, и покатает.
А то что модель устаревшая - ничего страшного (я ж не женится в нем собираюсь ).
Смущает только - маловато описания именно по этому проекту.
Да и нелететь он неможет, другое дело настройка чтобы как часики работал, на максимальной отдаче и легкое управление.
Раскроил поперечные чехлы за вечер, впереди выходные, если не будет чем заняться, то раскрою полностью.
для вырезания деталей, положил ткань пропиткой к верху, намочил бумажную выкройку, положил мокрую выкройку на ткань, ножницами чик-чик и готово, получилось достаточно быстро и точно. (Правда пока крою очень плотную ткань для чехлов, не знаю как такой метод покажет себя на другой ткани).
|
|
|
|
|
|
| Re: гибриды [сообщение #18262 является ответом на сообщение #5813] |
Sat, 07 August 2010 12:42 |
|
|
|
я паял,и перепайвал . Фирменные тоже перекраивал под свои нужды.. Балон делается конусным.Естественно размер должен быть больше чем у чехла.Пленка только держит воздух, никакой растяжки быть не должно.
|
|
|
|
|
|
| Re: гибриды [сообщение #18264 является ответом на сообщение #5813] |
Sat, 07 August 2010 14:47 |
|
|
|
... да. хотя бывает,что реберные балоны спаяны из двух половинок(шев сверху и снизу),тогда половинки несколько приближены к профилю,т.е. имеют некоторый изгиб вниз в передней части.
|
|
|
|
| Re: гибриды [сообщение #18301 является ответом на сообщение #18238] |
Mon, 09 August 2010 22:04 |
|
|
| passim писал(а) Чтв, 05 Август 2010 23:54 |
для вырезания деталей, положил ткань пропиткой к верху, намочил бумажную выкройку, положил мокрую выкройку на ткань, ножницами чик-чик и готово, получилось достаточно быстро и точно. (Правда пока крою очень плотную ткань для чехлов, не знаю как такой метод покажет себя на другой ткани).
|
Для кройки больших деталей вообще некатит такой способ.
После высыхания заметил что бумага (бумажные лекала) немного сжались т.е. как бы уменьшились, а выкроеные элементы чуть больше получились чем высохшая выкройка - интересно как этот косяк покажет себя при шитье?
|
|
|
|
| Re: гибриды [сообщение #18303 является ответом на сообщение #5813] |
Mon, 09 August 2010 22:17 |
|
|
Кройка для изготовления КРОССБОУ подходит к завершению, осталось только верх. За сегодняшний вечер 6 деталей из 32. Правда еще сообразил себе кровельный стол (пол листа гипсокартона).
Рисунок для верха чтото я немного перемудрил, увеличил долботни с кройкой и кроме того шитья добавится прилично.
На детали для чехлов ушло 6 п.м. ткани шириной 150 см. (222 грн). и 4 вечера (по 3 ч.) после работы перед сном.
|
|
|
|
| Re: гибриды [сообщение #18533 является ответом на сообщение #5813] |
Sat, 21 August 2010 00:55 |
|
|
Не так все просто оказалось, как хотелось.
Рисунок выложить не могу (рисовал просто на листике, а потом прямо на лекала).
Но в кратце, в поперек всего кайта чтото типа линии кардиограммы (можети типа языки пламени но прямые).
Задний край - ярко оранжевый, передний -черный.
Так вот, когда дошел до сшивания, то наблюдаются небольшие выпуклости в местах острых углов (хз, но так получается, как не стараюсь).
То что он будет нормально смотрется - да, а что может вылезти боком в эксплуатации?
Всего 16 полос, за эту неделю смог сделать, не очень напрягаясь вечерами - только 4.
Стоит ли продолжать?
На сшивание одной полосы уходит около 1-2 часа, вечернего, драгоценного времени.

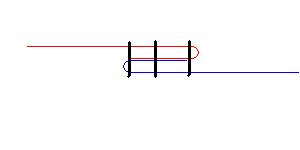

сшиваю с подворотами:
может что не правильно? Вообще не могу понять допуски при таких масштабах, кайт большой, запчасти большие - а на швы 5мм. на одной из полос черная часть с оранжевой не сходятся на краю в линию, с погрешностью в 5 мм. Берут волнения.
Есть надежда, что все погрешности около 5 см на ширине 7 м абсолютно ни на что неповлияют.
Если бы не мудрил, и делал как все, сплошными частями, то верх уже б закончил .
-
Вложение: шов1.JPG
(Размер: 2.95KB, Загружено 1659 раз)
|
|
|
|
|
|
|
|
) 1 голос
]
