Re: Арка next [сообщение #9750 является ответом на сообщение #9747] Fri, 29 February 2008 20:51 Переход к предыдущему сообщенияПереход к следующему сообщения
master_70   Russian Federation
Сообщений: 481
Зарегистрирован: January 2007
Географическое положение: Kirov
Гуру кайтостроения
А где фотоотчет ?????????????? Very Happy

Кайт клуб "Za Vetrom" Киров
Доски на заказ.

Известить модератора

Re: Арка next [сообщение #9751 является ответом на сообщение #8902] Fri, 29 February 2008 21:32 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения
...начнут появляться рибы,тогда думаю картинка интересней будет.

Известить модератора

Re: Арка next [сообщение #9766 является ответом на сообщение #8902] Tue, 04 March 2008 09:30 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

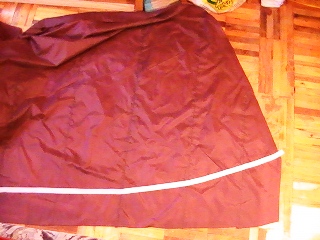

..вот расположение лент на нижней обшивке.Ленты пришиты в местах соединения панелей. также пришил петли,где будут крепиться системы регулировки.Я решил остановиться на своем варианте: "шнур, петля+ узел".
index.php/fa/3480/0/
  • Вложение: Фото(1347).jpg
    (Размер: 30.15KB, Загружено 957 раз)

Известить модератора

Re: Арка next [сообщение #9772 является ответом на сообщение #8902] Tue, 04 March 2008 18:18 Переход к предыдущему сообщенияПереход к следующему сообщения
PARAMASTER   Russian Federation
Сообщений: 1527
Зарегистрирован: February 2007
Гуру кайтостроения
ВВС

А ленты пришиты к нижней обшиве?

Если есть более детальное фото расположение одной или двух панелей с лентой?

Был бы признателен,интересмно как ты пошил,А у себя пока вынашивается идея!
CoolRolling Eyes

Известить модератора

Re: Арка next [сообщение #9791 является ответом на сообщение #9772] Wed, 05 March 2008 09:35 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения
...на предыдущей фото ленты на нижней обшивке.

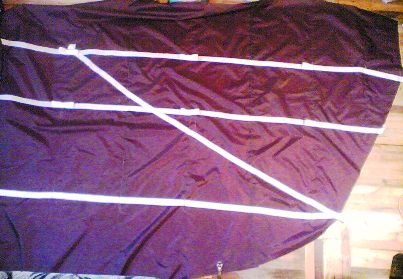

Вот задняя лента на верхней. Еще на верхнюю сейчас буду натяжительные ленты устанавливать,на "заплатки".
index.php/fa/3485/0/

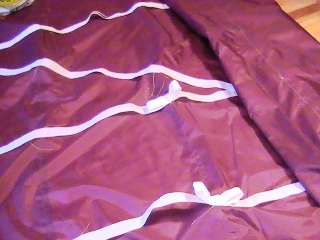

вот фрагмент расположения лент на нижней обшивке.тут же видны петли для шнуровой регулировки.В местах прохождения шнура,на нервюрах будут отверстия.
index.php/fa/3486/0/
  • Вложение: PIC_0284.JPG
    (Размер: 47.18KB, Загружено 945 раз)
  • Вложение: PIC_0285.JPG
    (Размер: 47.42KB, Загружено 903 раза)

Известить модератора

Re: Арка next [сообщение #9793 является ответом на сообщение #8902] Wed, 05 March 2008 11:46 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

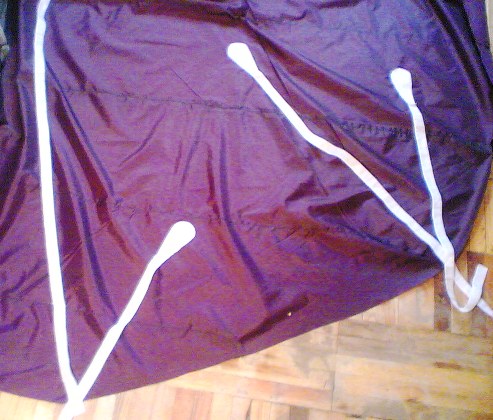

...это натяжительные ленты на верхней обшивке.
один конец пришит через усиление на пенель,второй- свободный.Ленты будут прорходить через отверстия в нервюрах . При регулировке кайта ,концы лент будут свободно проходить через законцовки.Потом будет установлен необходимый преднатяг ,и ленты зафиксирую окончательно. Rolling Eyes
index.php/fa/3487/0/
  • Вложение: Фото(1348).jpg
    (Размер: 63.90KB, Загружено 909 раз)

Известить модератора

Re: Арка next [сообщение #9890 является ответом на сообщение #9793] Fri, 14 March 2008 17:03 Переход к предыдущему сообщенияПереход к следующему сообщения
mak31415   Ukraine
Сообщений: 490
Зарегистрирован: March 2007
Гуру кайтостроения

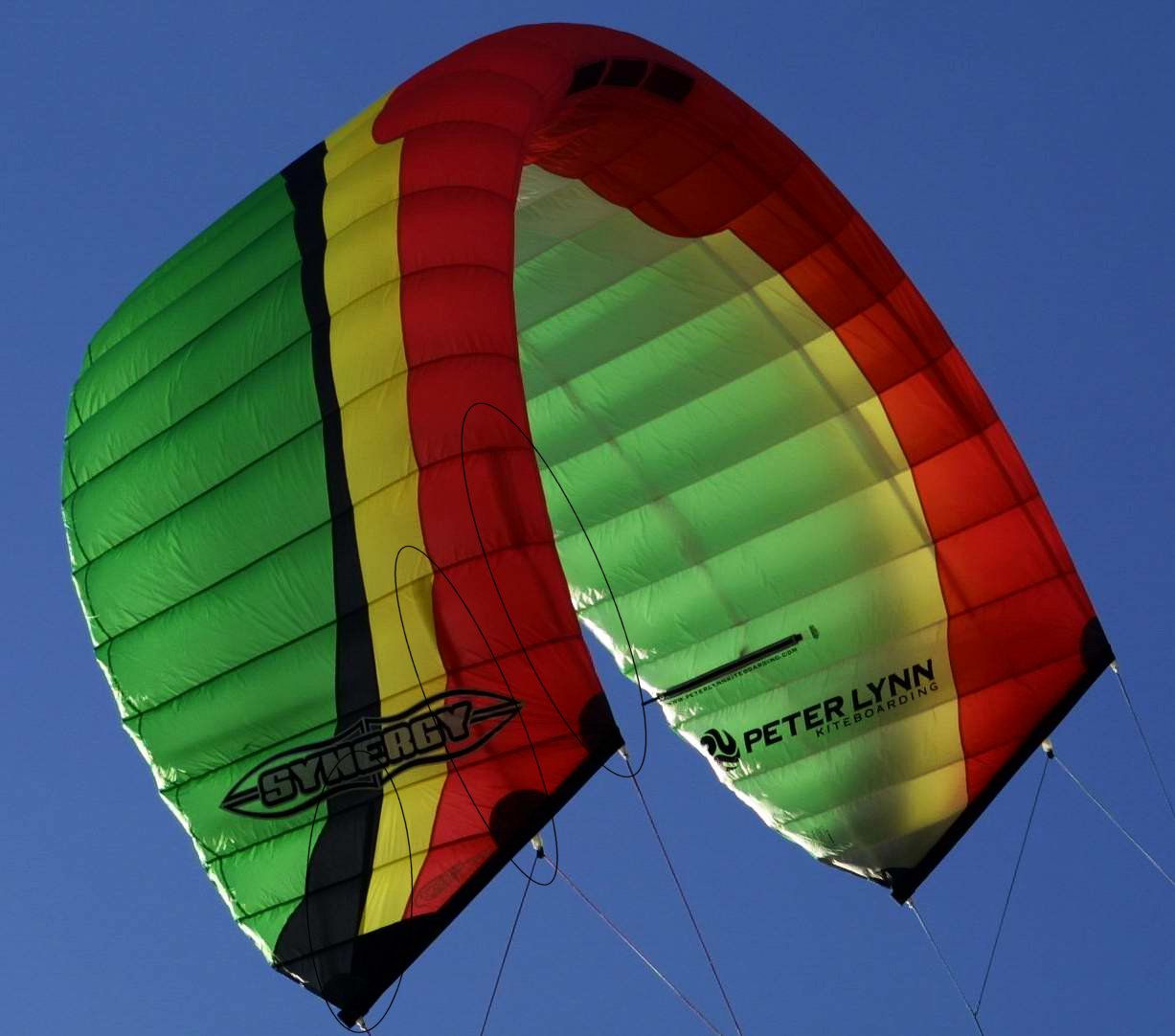

Всем привет. Нашел еще несколько фоток синержи. На этом фото видны верхние ленты. И закреплены они на ленты уширения, а лента уширения на две нервюры. И нет никакой пристрочки на верхнюю панель. По моему интересная идея. Наверно эта же идея используется и для крепления нижних лент в месте условного разделения на ленты центроплпна и консолей.
И еще. Нижние ленты, 2-я и 3-я ближе к законцовкам, явно проходят через нервюры, ближе к середине.

index.php/fa/3552/0/

Третья верхняя лента пришита непосредственно к панелям.

index.php/fa/3553/0/

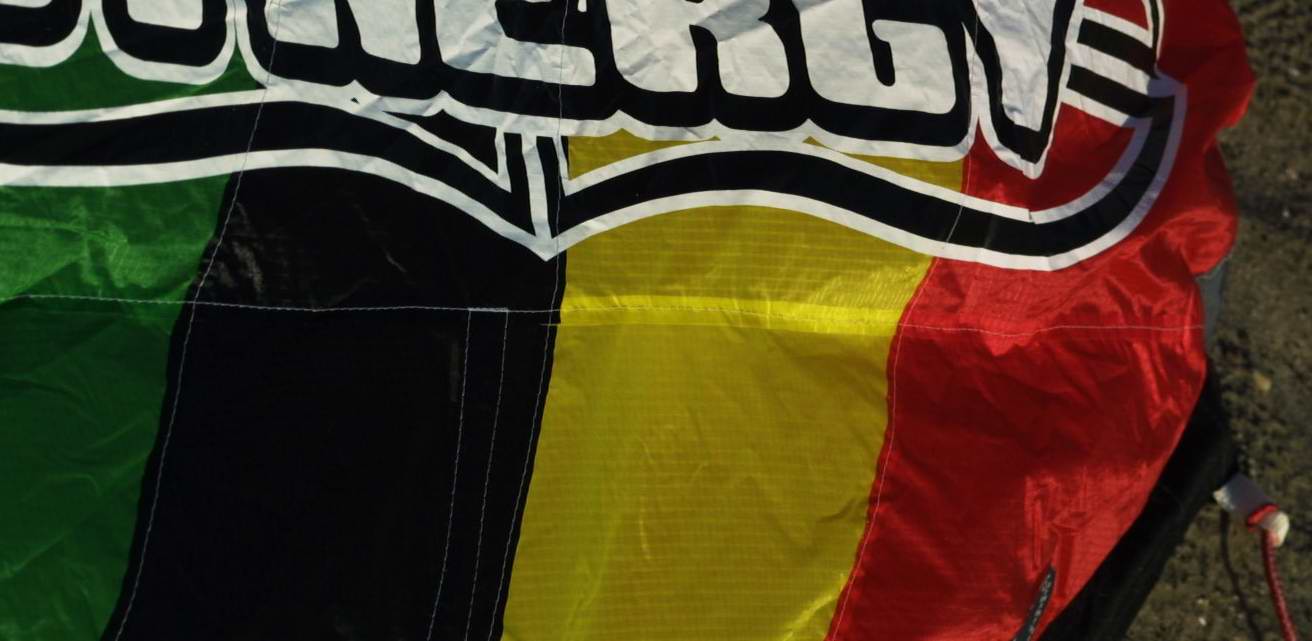

и еще несколько маленьких деталей

index.php/fa/3554/0/index.php/fa/3555/0/

index.php/fa/3556/0/

  • Вложение: sn1.jpg
    (Размер: 114.56KB, Загружено 878 раз)
  • Вложение: sn2.jpg
    (Размер: 73.08KB, Загружено 823 раза)
  • Вложение: vpcgrab.jpg
    (Размер: 14.77KB, Загружено 815 раз)
  • Вложение: synergyreinforcements.jpg
    (Размер: 12.12KB, Загружено 817 раз)
  • Вложение: synergyinflationzipper.jpg
    (Размер: 13.76KB, Загружено 825 раз)

Известить модератора

Re: Арка next [сообщение #9909 является ответом на сообщение #9890] Mon, 17 March 2008 09:23 Переход к предыдущему сообщенияПереход к следующему сообщения
nion   Russian Federation
Сообщений: 535
Зарегистрирован: November 2006
Географическое положение: Краснодар
Гуру кайтостроения
Дай ссылку откуда фотки слил.
Верхних лнт нету, есть только ленты на ушах, стандартная схема петеной арки, 3 ленты по низу вдоль всей шкуры, и три ленты по врху только на ушах, единственное раньше на ушах ленты пришивались ко шкуре, а теперь видно что на нервюрах.

Благодаря кризису я снова на ногах, банк забрал машину....хорошо что на работу ездить не надо, сократили.

Известить модератора

Re: Арка next [сообщение #9911 является ответом на сообщение #8902] Mon, 17 March 2008 10:24 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения
...фуууух,ткани хватило,боялся что не хватит,вообщем на этот проект ушло 16 погонных метров(ширина полтора).Естественно немного осталось.
З.Ы. это я нервюры докроил.....Теперь по мелочам всякие усиления , молнии, сеточки и можно начинать собирать...

Известить модератора

Re: Арка next [сообщение #9916 является ответом на сообщение #9909] Mon, 17 March 2008 18:02 Переход к предыдущему сообщенияПереход к следующему сообщения
mak31415   Ukraine
Сообщений: 490
Зарегистрирован: March 2007
Гуру кайтостроения
Ссылку не дам, не сохранил. Лазил гдето в альбомах кайтеров. Повторно найти не могу. Могу выложить остальные интересные фотки из этого альбома.

Известить модератора

Re: Арка next [сообщение #9917 является ответом на сообщение #9916] Mon, 17 March 2008 18:39 Переход к предыдущему сообщенияПереход к следующему сообщения
mak31415   Ukraine
Сообщений: 490
Зарегистрирован: March 2007
Гуру кайтостроения
.. вот эти фотки.
  • Вложение: sn4.jpg
    (Размер: 68.41KB, Загружено 398 раз)
  • Вложение: sn5.jpg
    (Размер: 72.68KB, Загружено 409 раз)
  • Вложение: sn6.jpg
    (Размер: 91.57KB, Загружено 399 раз)
  • Вложение: sn7.jpg
    (Размер: 58.23KB, Загружено 394 раза)
  • Вложение: spars.jpg
    (Размер: 52.13KB, Загружено 400 раз)

Известить модератора

Re: Арка next [сообщение #9920 является ответом на сообщение #9917] Tue, 18 March 2008 14:37 Переход к предыдущему сообщенияПереход к следующему сообщения
nion   Russian Federation
Сообщений: 535
Зарегистрирован: November 2006
Географическое положение: Краснодар
Гуру кайтостроения
свежее видео http://www.youtube.com/profile?user=biniasg6 кайт синержи

Благодаря кризису я снова на ногах, банк забрал машину....хорошо что на работу ездить не надо, сократили.

Известить модератора

Re: Арка next [сообщение #9924 является ответом на сообщение #9920] Tue, 18 March 2008 20:34 Переход к предыдущему сообщенияПереход к следующему сообщения
mak31415   Ukraine
Сообщений: 490
Зарегистрирован: March 2007
Гуру кайтостроения
... класное видео. Вот бы так повышивать...

Известить модератора

Re: Арка next [сообщение #9934 является ответом на сообщение #9924] Wed, 19 March 2008 10:57 Переход к предыдущему сообщенияПереход к следующему сообщения
nion   Russian Federation
Сообщений: 535
Зарегистрирован: November 2006
Географическое положение: Краснодар
Гуру кайтостроения
А размерчики какие, аш 19 метров это даже не 16. В слабый ветер хорошо тянет, а в сильный как на параплане Smile

Благодаря кризису я снова на ногах, банк забрал машину....хорошо что на работу ездить не надо, сократили.

Известить модератора

Re: Арка next [сообщение #9935 является ответом на сообщение #9934] Wed, 19 March 2008 11:31 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения
...ну,ветровой диапазон у арок довольно широкий.да и обычный надувастиком С-шка ,размер в 18-20 метров вряд ли кого удивит Rolling Eyes

Известить модератора

Re: Арка next [сообщение #9936 является ответом на сообщение #9934] Wed, 19 March 2008 18:36 Переход к предыдущему сообщенияПереход к следующему сообщения
kartuz   Latvia
Сообщений: 1824
Зарегистрирован: September 2006
Географическое положение: latvija
Гуру кайтостроения
да эти большие размеры не для тяги, а скорее для эластичности.
для того чтобы тяга приростала не скачкообразно а плавно .
используются профиля с малой вогнутостью и меньшим лобовым сопротивлением.что и дает шорошую поворачиваемость и плавный прирост тяги во всем ветровом диапазоне.

ну и потом проэкция у арки 19 наверное метров 12 квадратных.
ИМХО.

Известить модератора

Re: Арка next [сообщение #9947 является ответом на сообщение #8902] Fri, 21 March 2008 15:41 Переход к предыдущему сообщенияПереход к следующему сообщения
mak31415   Ukraine
Сообщений: 490
Зарегистрирован: March 2007
Гуру кайтостроения

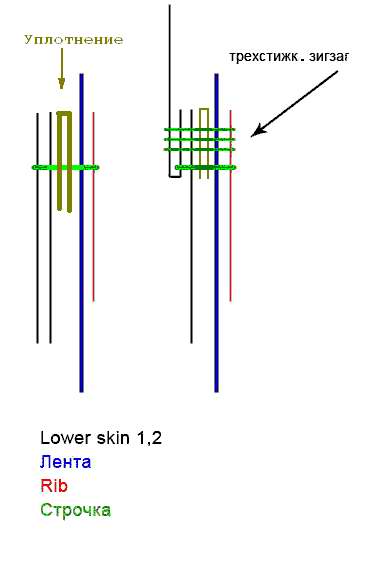

Привет всем. А где обещанные фото нервюр. У меня вопрос по герметизации швов. Если использовать отстрочку зигзагом на панель или просто соединение панелей внахлест зигзагом, мы тем самым увеличиваем количество дырочек раза в три. Я предлагаю использовать уплотнение в виде очень тонкого полиэтилена. Например полоски нарезанные от полиэтиленовых пакетов для мусора, пишевой упаковочный полиэтилен и тд. Можно в один слой, можно в два. Дополнительного веса почти нет, зато конструкция может и будет герметичнее? Rolling Eyes Какие будут мнения.

index.php/fa/3581/0/
  • Вложение: airproof_.jpg
    (Размер: 12.65KB, Загружено 694 раза)

Известить модератора

Re: Арка next [сообщение #9948 является ответом на сообщение #9947] Fri, 21 March 2008 15:51 Переход к предыдущему сообщенияПереход к следующему сообщения
nion   Russian Federation
Сообщений: 535
Зарегистрирован: November 2006
Географическое положение: Краснодар
Гуру кайтостроения
небудет не капли герметичнее, политилен быстро истрепается

Благодаря кризису я снова на ногах, банк забрал машину....хорошо что на работу ездить не надо, сократили.

Известить модератора

Re: Арка next [сообщение #9949 является ответом на сообщение #9948] Fri, 21 March 2008 16:06 Переход к предыдущему сообщенияПереход к следующему сообщения
mak31415   Ukraine
Сообщений: 490
Зарегистрирован: March 2007
Гуру кайтостроения
..так он же вшивается между слоями двойным зигзагом. Его оттуда если захочешь не выдерешь.

Известить модератора

Re: Арка next [сообщение #9951 является ответом на сообщение #8902] Fri, 21 March 2008 17:46 Переход к предыдущему сообщенияПереход к предыдущему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения
... мне у нервюр нужно еще хвосты из сетки сделать и усиления,там гда ленты проходят.как сделаю,фото выложу.
насчет герметизации,лично я ниче делать не буду. и так герметичности хватает(если тонкая игла и толстая нить). на одной арке пробовал после сборки клеем швы проходить.Кроме мороки и некрасивого вида,разницы почти никакой...

Известить модератора
