| Re: Меряем ветер (анемометры) [сообщение #18778 является ответом на сообщение #18776] |
Tue, 31 August 2010 14:22   |
|
|
|

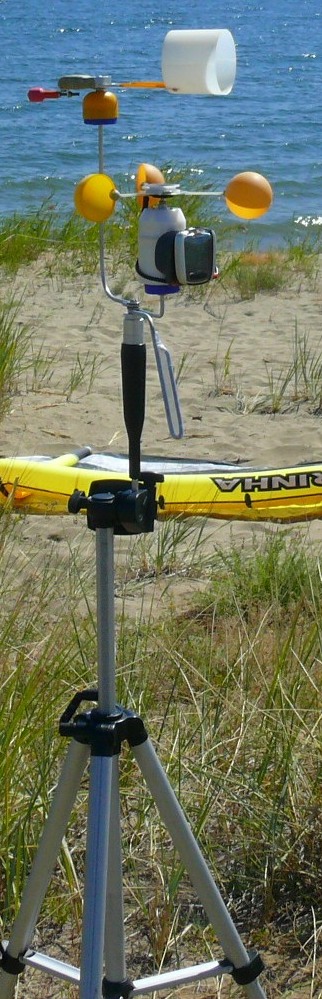

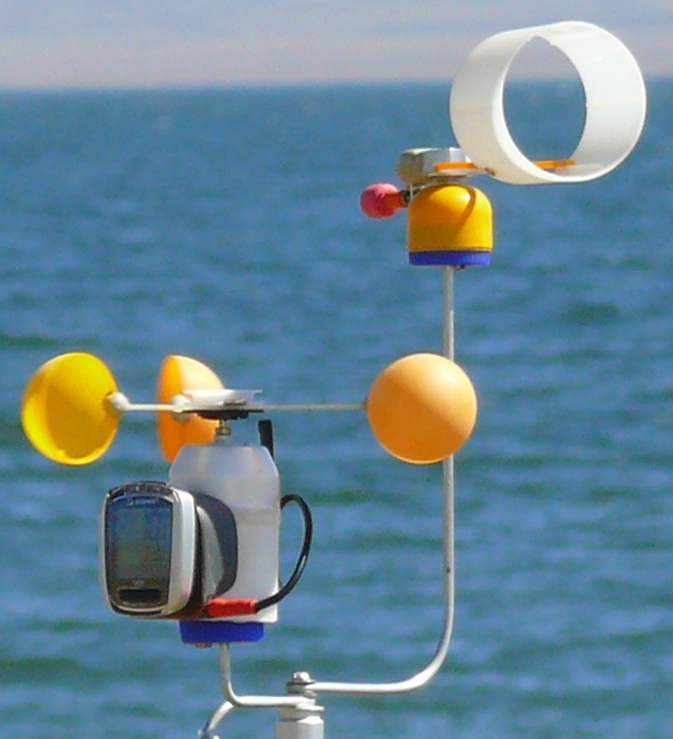

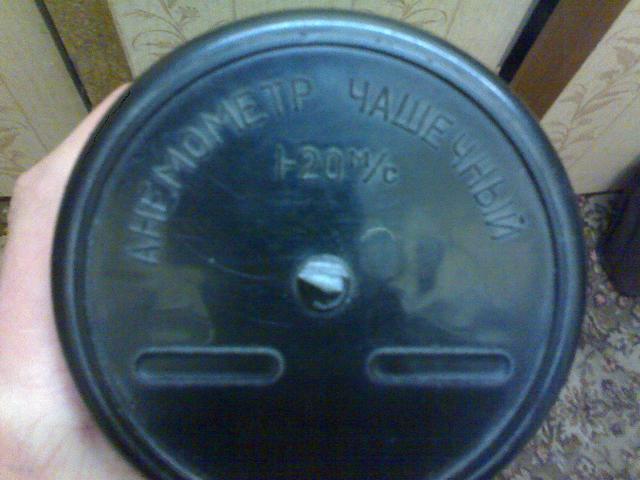

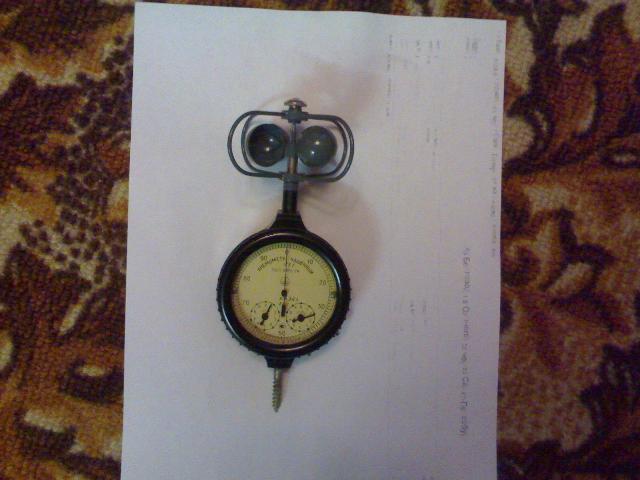

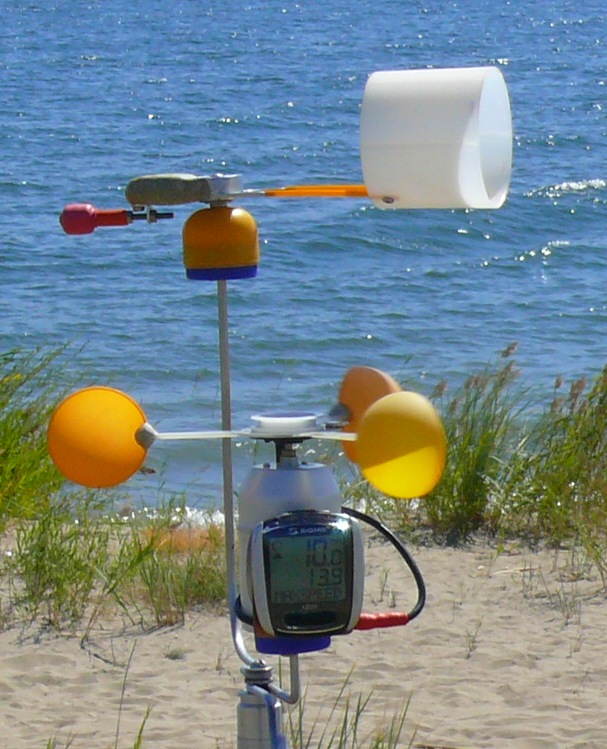

согласен! у меня уже созрела идея попробовать сенсор меньшего диаметра т.к. велокомпьютер отсчитывает значения усреденные по трём оборотам и округляет их до пол километра в час... он тока MAXSPEED выдает с каждого оборота и до десятых... но пока сезон каталки не до него... )))
|
|
|
|
|
|
| Re: Меряем ветер (анемометры) [сообщение #18880 является ответом на сообщение #18799] |
Sat, 04 September 2010 15:04 |
|
|
Измеритель силы ветра своими руками.
Хочу представить измеритель силы ветра которым мы пользуемся и который собрали сами. Показания этого приборчика достоверны, мы сравнивали их с точными приборами.
Для всех желающих иметь у себя измеритель силы ветра, не составит большого труда собрать его своими руками.

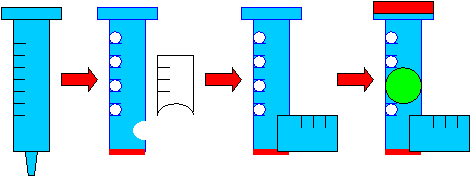

Я сделал такой прибор из обычного медицинского шприца.
Для этого я разобрал шприц и использовал ту часть, в которой находиться жидкость. Далее я просверлил несколько маленьких отверстий, удалил “носик” и заклеил ставшееся отверстие, и сделал отверстие для забора воздуха.
Затем сделал воздухозаборник. Его можно изготовить из любой подходящего колпачка. В моем случае, я изготовил его из другого шприца.
Из пенопласта или другого легкого материала делается шарик, который свободно помещается и двигается внутри шприца. Шарик помещается внутрь, а верхнее отверстие заклеивается.
Теперь прибор готов. Остается только проградуировать его с использованием точного прибора.
Моникайнен Павел
г. Петрозаводск
monikainen@onego.ru
Источник: http://paravia.ru/
-
Вложение: anemom.gif
(Размер: 3.25KB, Загружено 2851 раз)
|
|
|
|
| Re: Меряем ветер (анемометры) [сообщение #18890 является ответом на сообщение #18880] |
Sun, 05 September 2010 10:25 |
|
|
В аппаратах для наркоза используется оригинальный датчик расхода подаваемого газа. Он представляет собой конусную вертикальную трубку, которая расширяется кверху. Угол расширения едва заметен на глаз. Внутри этого конуса летает легкая турбинка - это нечто похожее на пистолетную пулю с ободком-пояском в верхней (хвостовой) части. В этом ободке есть тонкие косые щели, как от нарезки ствола после выстрела. Турбинка в самом низу конусной трубки касается ее стенок, а при подъеме вверх от потока воздуха щель между турбинкой и конусной трубкой увеличивается и позволяет пропускать больше газа. Трубка прозрачная и на ней нанесены метки, ее высота порядка 20 см. Высота полета (стояния с вращением)) турбинки очень точно показывает объем подаваемого газа. Точно также этот датчик может служить анемометром.
http://www.ste.ru/krohne/flowmeter_gas.html
http://www.ste.ru/krohne/va.html
http://www.ste.ru/krohne/pdf/rus/DA_VA40_r.pdf
В шприце я бы не сверлил много отверстий, а прорезал тонкую щель. Это сделает увеличение расхода воздуха линейно-непрерывным. Очень важна ориентировка этой щели относительно потока воздуха или стоит подумать о защите щели от отсасывающего или наборот подпорного воздействия потока.
А также можно подумать о подвешивании шарика на тонкой резинке(пружинке), или сбалансировать каким-нибудь грузиком, переброшенным через легкий блочек. Такие дополнения сделают анемометр более чувствительным к слабому ветру.
[Обновления: Sun, 05 September 2010 10:42] Известить модератора |
|
|
|
| Re: Меряем ветер (анемометры) [сообщение #18891 является ответом на сообщение #18890] |
Sun, 05 September 2010 11:30 |
|
|
| Pass писал(а) Вск, 05 Сентябрь 2010 11:25 |
В аппаратах для наркоза используется оригинальный датчик расхода подаваемого газа. Он представляет собой конусную вертикальную трубку, которая расширяется кверху. Угол расширения едва заметен на глаз. Внутри этого конуса летает легкая турбинка - это нечто похожее на пистолетную пулю с ободком-пояском в верхней (хвостовой) части. В этом ободке есть тонкие косые щели, как от нарезки ствола после выстрела. Турбинка в самом низу конусной трубки касается ее стенок, а при подъеме вверх от потока воздуха щель между турбинкой и конусной трубкой увеличивается и позволяет пропускать больше газа. Трубка прозрачная и на ней нанесены метки, ее высота порядка 20 см. Высота полета (стояния с вращением)) турбинки очень точно показывает объем подаваемого газа.
|
ПАСС описал действие ротаметра:
Ротаметр — прибор для определения объёмного расхода газа или жидкости в единицу времени.
Ротаметр состоит из конической трубки, расходящейся вверх, внутри которой перемещается поплавок-индикатор. Измеряемый поток жидкости или газа проходит через трубку снизу вверх и поднимает поплавок. Чем выше поплавок, тем больше площадь вокруг него, через которую может течь поток. Поднявшись настолько, что сила тяжести уравновешивает подъёмную силу со стороны потока, поплавок останавливается. Таким образом, каждому положению поплавка соответствует определённый расход — определение этого соответствия называется градуировка (калибровка).
Достоинства
Сравнительно простое и потому надёжное устройство
Для изготовления не требуются сложные технологии или дорогие материалы, что обеспечивает широкое распространение ротаметров.
Нелостатки
Ротаметр должен располагаться вертикально.
Высота подъёма поплавка-индикатора зависит от плотности и, в общем случае, вязкости протекающего вещества.
|
|
|
|
|
|
| Re: Меряем ветер (анемометры) [сообщение #19506 является ответом на сообщение #19415] |
Tue, 28 September 2010 16:30 |
 |
игорь
Сообщений: 2047
Зарегистрирован: December 2009
Географическое положение: Россия
|
Гуру кайтостроения |
|
|
я заказал анеометр у панша, получил наложеным платежем, дивная вещица,температуру показывает, силу ветра в разных единицах, в режиме можно снять показания максимальной силы ветра и фактического, использовал вместо спидометра на автомобиле  , пробывал в штиль бегать с ним , имитируя разбег при подьеме параплана ,он фиксирует скорость (не знаю на сколько это точно но мне кажется есть в этом что то) , и главно был сильно удивлен что мои представления о силе ветра сильно расходятся с прибором, раньше когда дул определенный ветер мне казалось 10- 12 м.с теперь анемометр показывает 7-8 в точно такой же ветер, вот такие расхождения. советую ....
Ветер знает, где меня искать...!!
[Обновления: Tue, 28 September 2010 17:01] Известить модератора |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
]
