Re: Еще один мегафойл [сообщение #33672 является ответом на сообщение #9460] Tue, 03 June 2014 18:38 Переход к предыдущему сообщенияПереход к следующему сообщения
Дмитрий-АЭРО   Russian Federation
Сообщений: 50
Зарегистрирован: May 2013
Географическое положение: Ижевск
Бывалый+
да совершенно верно как на балоннике сделал. просто два шва сразу идут как усиление. у меня на балоннике рисунки сделаны двумя швами, один прямой, а второй тройным зигзагом. вот и решил так же сделать.

Известить модератора

Re: Еще один мегафойл [сообщение #34206 является ответом на сообщение #9460] Mon, 07 July 2014 15:42 Переход к предыдущему сообщенияПереход к следующему сообщения
Дмитрий-АЭРО   Russian Federation
Сообщений: 50
Зарегистрирован: May 2013
Географическое положение: Ижевск
Бывалый+
вернулся с отпуска.
продолжаю пошив.

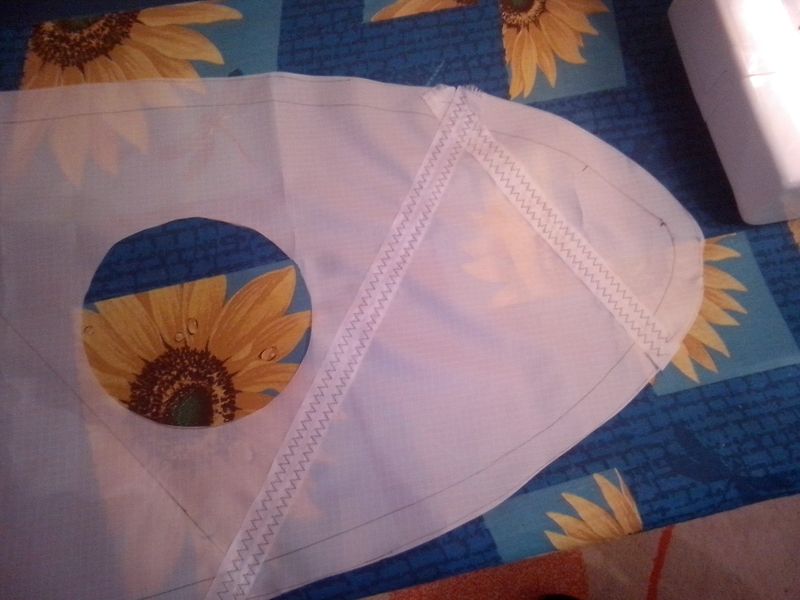

усиление нервюр делал прошиванием полосок той же ткани что и нервюры.

index.php/fa/12480/0/

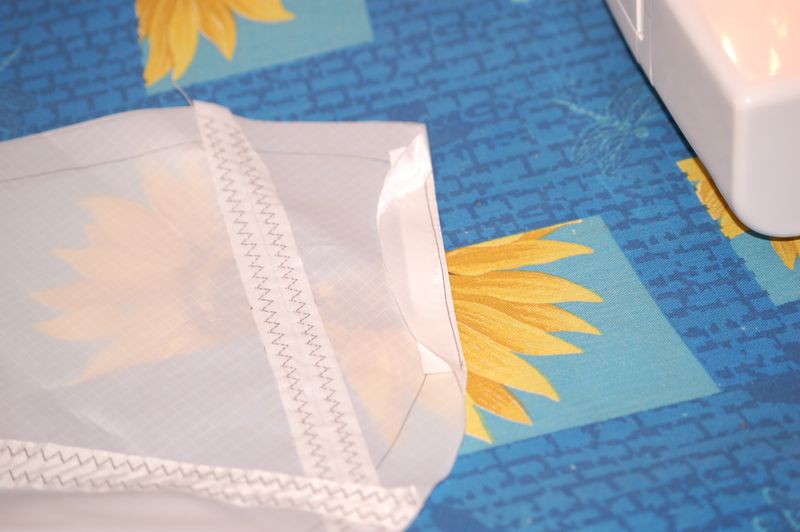

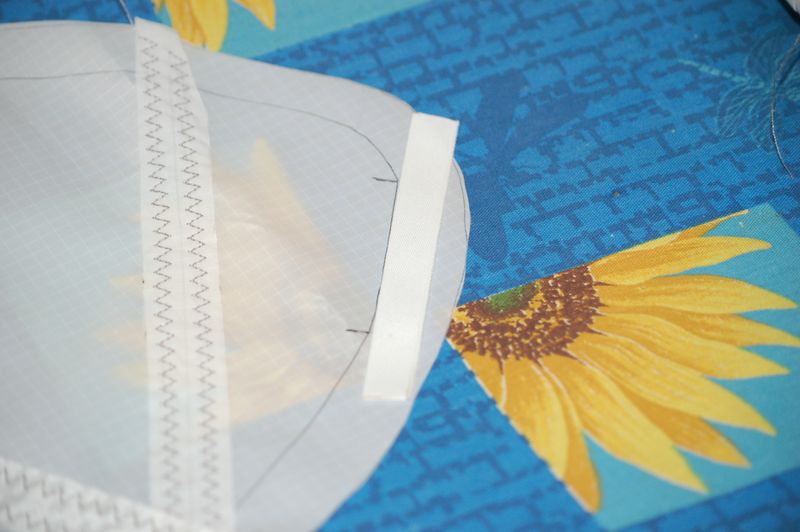

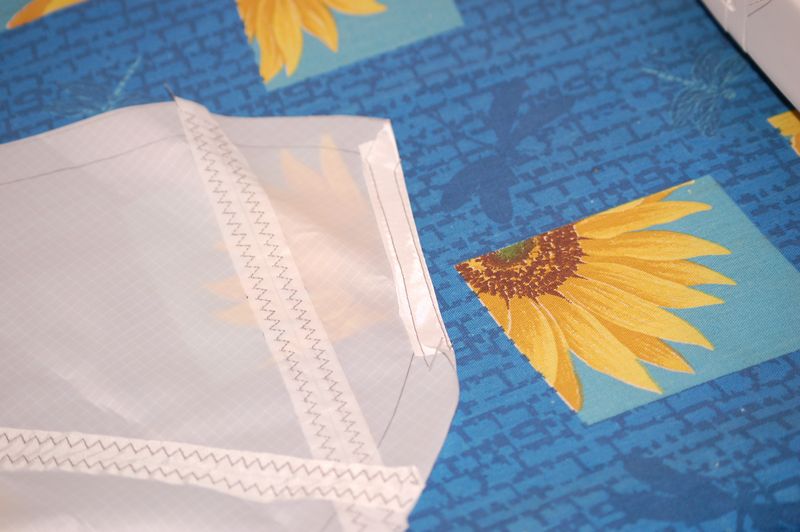

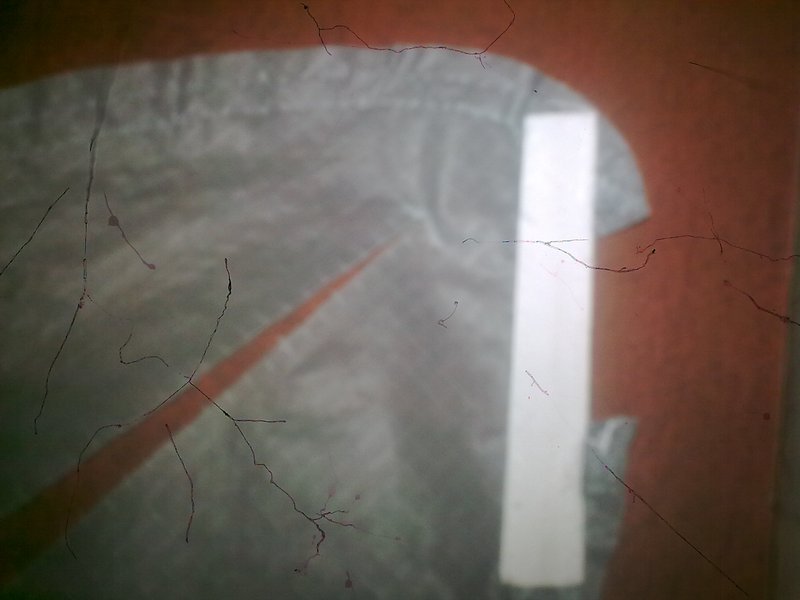

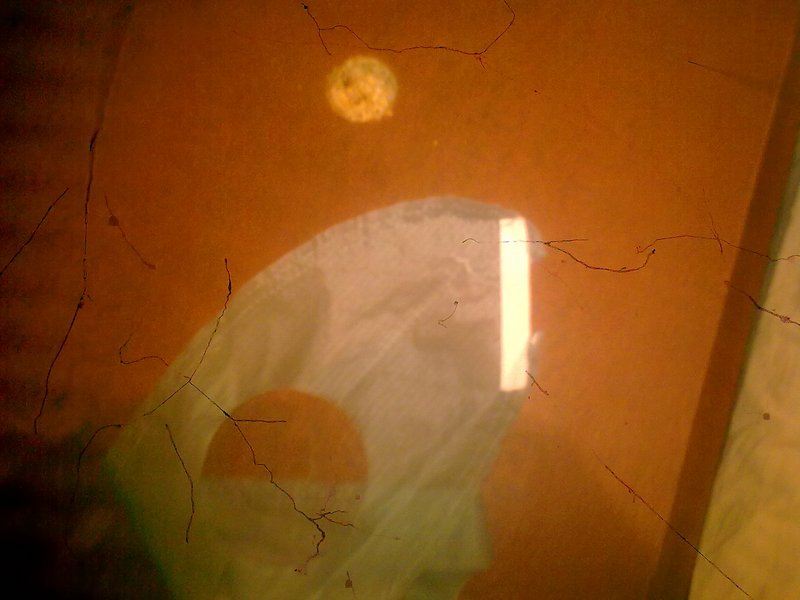

далее усиливал носики. вшивал полоску из корсажной ленты.

index.php/fa/12483/0/

index.php/fa/12482/0/

index.php/fa/12481/0/

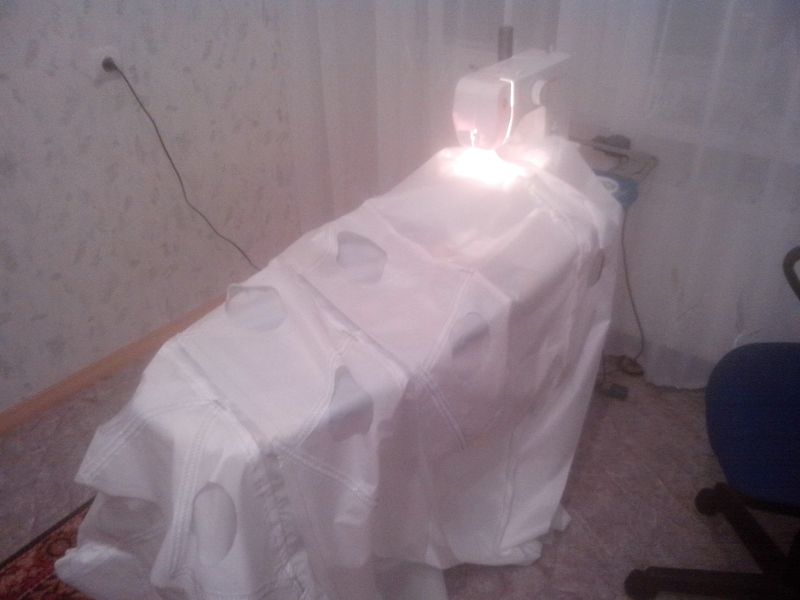

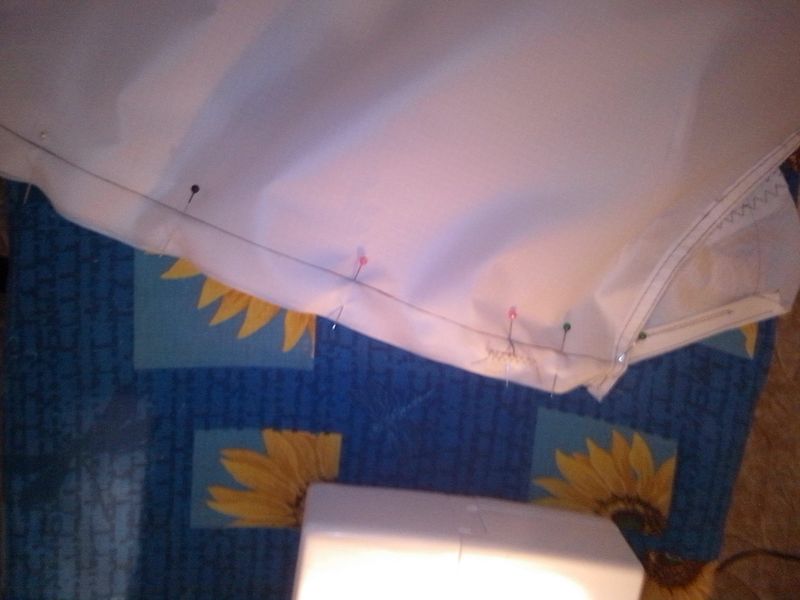

далее сметывал булавками панели и рибы начал сшивать низ

index.php/fa/12485/0/

index.php/fa/12484/0/

[Обновления: Mon, 07 July 2014 22:36]

Известить модератора

Re: Еще один мегафойл [сообщение #34217 является ответом на сообщение #34206] Tue, 08 July 2014 08:50 Переход к предыдущему сообщенияПереход к следующему сообщения
ПРАКТИК   Ukraine
Сообщений: 1027
Зарегистрирован: February 2010
Географическое положение: Крым, Гурзуф
Гуру кайтостроения
Вы не правильно носик усилили и сшили, нужно так(покажу на порванной нервюре):

index.php/fa/12486/0/

index.php/fa/12487/0/

а вы ткань загнули на нервюре на носике, тем самым у вас воздухозаборник изменился(стал большим), а полотна верха и низа будут длинее и реперные точки не совпадут, нервюра из-за загиба носика ткани стало меньше(окружность-радиус)...

Сейчас даже на парапланах не усиливают полосками от петель вверх-треугольник(делают просто где петля полукруг из жесткой спец. ткани милар вроде называется и пришивают петлю к нему).
тут есть фотки как делать(правда он делал полоски выше петель, но на современных аппаратах и не только я не видел):

http://www.laboratoridenvol.com/projects/ascender/ascender.e n.html
  • Вложение: 01.jpg
    (Размер: 58.98KB, Загружено 1083 раза)
  • Вложение: 11.jpg
    (Размер: 45.43KB, Загружено 1101 раз)

[Обновления: Tue, 08 July 2014 09:00]

Известить модератора

Re: Еще один мегафойл [сообщение #34218 является ответом на сообщение #9460] Tue, 08 July 2014 09:42 Переход к предыдущему сообщенияПереход к следующему сообщения
Дмитрий-АЭРО   Russian Federation
Сообщений: 50
Зарегистрирован: May 2013
Географическое положение: Ижевск
Бывалый+
воздухозаборник не изменился, я же подгибал ткань та что на припуск оставил. низ то я сшивал как раз ориентируясь на точки крепления петель и панель четко совпадала с местом загиба. может на фото не так видно, но я этот момент учитывал

Известить модератора

Re: Еще один мегафойл [сообщение #34227 является ответом на сообщение #9460] Wed, 09 July 2014 02:47 Переход к предыдущему сообщенияПереход к следующему сообщения
PARAMASTER   Russian Federation
Сообщений: 1527
Зарегистрирован: February 2007
Гуру кайтостроения
Поддерживаю...
Сейчас нет ленточных усилений... Усиления в виде полуокружностей, прямоугольников,треугольников из Дакрона,майлара и прочего ламинированного материала,в плоть до самоклеющегося рипстопа, дакрона,майлара...

Все это ушло в прошлое, ткани более жесткие на нервюрахприменяются, вес стараются облегчить... да и по сути лишние швы и дырочки от прошития иглой-лишний момент для образования деформации в виде порывов и разрывов ткани...

Я у же в период с 2002-2008... уже применял все этои тестировална практике...
Поначалу да первые версии кайтов усиливали-и на них можно было спокойно летать и прыгать, в чем убеждались неоднократно...

В подвороты ткани по передней кромки вообще ничего не вшивали.... все кайты проектов живые... на вскидку разработки 2005 года.
ткань не рипстоп, полиэстер, ниразу нервалась

Известить модератора

Re: Еще один мегафойл [сообщение #34230 является ответом на сообщение #34227] Wed, 09 July 2014 08:14 Переход к предыдущему сообщенияПереход к следующему сообщения
игорь   Russian Federation
Сообщений: 2050
Зарегистрирован: December 2009
Географическое положение: Россия
Гуру кайтостроения
я вообще на носик нервюры ничего не вставлял...сделал припуск поболле подвернул прошил и все..и все эти лининии жескости мне кажется лишняя трата времени....они не на каждом параплане то имееются...и кайте тоже...никчему они...сколь лет юзаю без них хотьбы что...

Ветер знает, где меня искать...!!

Известить модератора

Re: Еще один мегафойл [сообщение #34231 является ответом на сообщение #9460] Wed, 09 July 2014 08:27 Переход к предыдущему сообщенияПереход к следующему сообщения
Дмитрий-АЭРО   Russian Federation
Сообщений: 50
Зарегистрирован: May 2013
Географическое положение: Ижевск
Бывалый+
эх расстроился я... Crying or Very sad
чувствуется что сошью я бомбардировщик, который не полетит...
ладно. распарывать не буду, что будет то будет

Известить модератора

Re: Еще один мегафойл [сообщение #34234 является ответом на сообщение #34231] Wed, 09 July 2014 08:53 Переход к предыдущему сообщенияПереход к следующему сообщения
игорь   Russian Federation
Сообщений: 2050
Зарегистрирован: December 2009
Географическое положение: Россия
Гуру кайтостроения
шей не растраивайся....здесь у всех все летает....:-)даже то что казалосьбы недолжно летать))

Ветер знает, где меня искать...!!

Известить модератора

Re: Еще один мегафойл [сообщение #34235 является ответом на сообщение #34234] Wed, 09 July 2014 09:06 Переход к предыдущему сообщенияПереход к следующему сообщения
игорь   Russian Federation
Сообщений: 2050
Зарегистрирован: December 2009
Географическое положение: Россия
Гуру кайтостроения
ворона вон..совсем не должнабы летать..а летает))Smile

Ветер знает, где меня искать...!!

Известить модератора

Re: Еще один мегафойл [сообщение #34238 является ответом на сообщение #9460] Wed, 09 July 2014 10:09 Переход к предыдущему сообщенияПереход к следующему сообщения
Дмитрий-АЭРО   Russian Federation
Сообщений: 50
Зарегистрирован: May 2013
Географическое положение: Ижевск
Бывалый+
лана! успокоил...
буду шить дальше Smile

Известить модератора

Re: Еще один мегафойл [сообщение #34246 является ответом на сообщение #34235] Wed, 09 July 2014 13:49 Переход к предыдущему сообщенияПереход к следующему сообщения
ПРАКТИК   Ukraine
Сообщений: 1027
Зарегистрирован: February 2010
Географическое положение: Крым, Гурзуф
Гуру кайтостроения
игорь писал(а) Wed, 09 July 2014 10:06
ворона вон..совсем не должнабы летать..а летает))Smile


еще и акро крутит, наблюдал за ними Very Happy да и парители отменные

[Обновления: Wed, 09 July 2014 13:51]

Известить модератора

Re: Еще один мегафойл [сообщение #34247 является ответом на сообщение #34246] Wed, 09 July 2014 14:35 Переход к предыдущему сообщенияПереход к следующему сообщения
игорь   Russian Federation
Сообщений: 2050
Зарегистрирован: December 2009
Географическое положение: Россия
Гуру кайтостроения
парят они преимущественно в динамиках..их складывает сворачивает переворачивает но она всеравно летит))) Smile !!!!!!!а в особенных ситуациях по аэродинамике она даже превосходит орла !!!!например когдас высоты срочно нужно плюхнуться в мусорный бак...она это сделает и быстрее и проще...нежели орел Smile ...это не я сказал..Very Happy

Ветер знает, где меня искать...!!

Известить модератора

Re: Еще один мегафойл [сообщение #34268 является ответом на сообщение #9460] Fri, 11 July 2014 07:59 Переход к предыдущему сообщенияПереход к следующему сообщения
Дмитрий-АЭРО   Russian Federation
Сообщений: 50
Зарегистрирован: May 2013
Географическое положение: Ижевск
Бывалый+

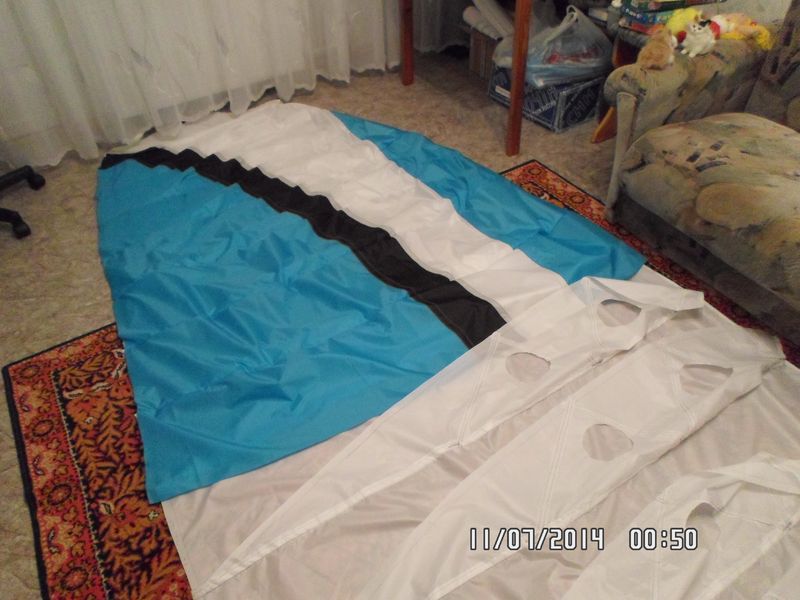

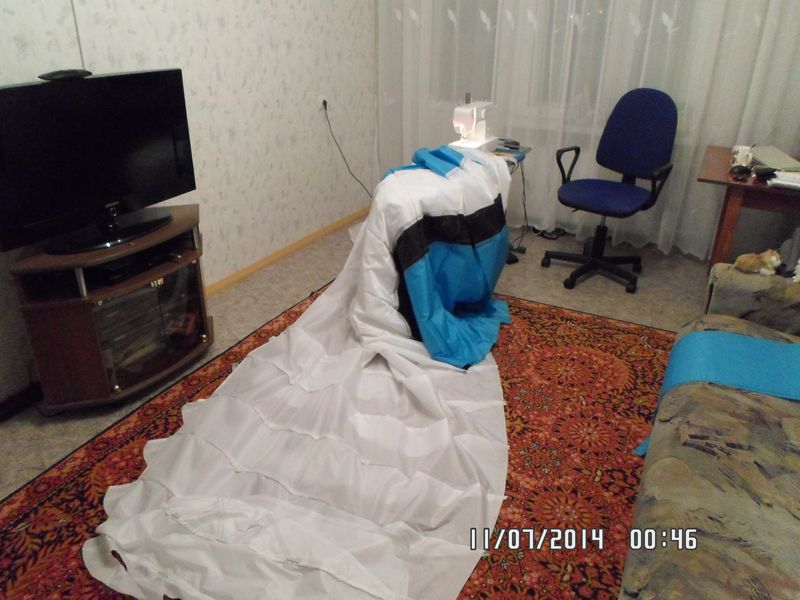

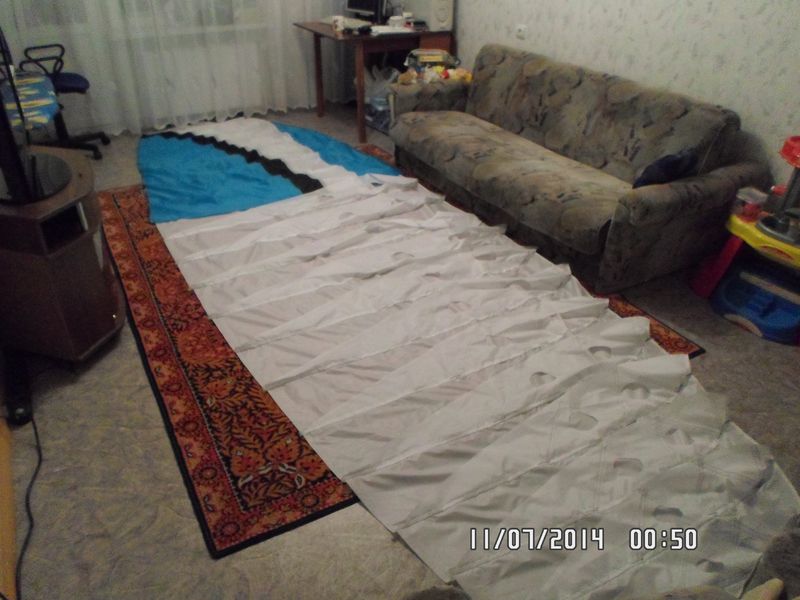

потихоньку шью.

index.php/fa/12504/0/

index.php/fa/12505/0/

index.php/fa/12506/0/

дома параллельно делаем ремонт, так что на кайт выкраивается по 1...2 часа.
Задам вопрос на перед. как определить места крепления ушных строп. на выкройках нет никаких меток.
проект, по которому делаю во вложении.
  • Вложение: SAM_1578.JPG
    (Размер: 101.47KB, Загружено 993 раза)
  • Вложение: SAM_1579.JPG
    (Размер: 97.30KB, Загружено 1008 раз)
  • Вложение: SAM_1580.JPG
    (Размер: 98.18KB, Загружено 1009 раз)
  • Вложение: MF-3_7,5m2_ABC_14.03.11.sle
    (Размер: 7.31KB, Загружено 443 раза)
  • Вложение: MF-3_7,5m2_D_Ushi_14.03.11.sle
    (Размер: 7.31KB, Загружено 426 раз)

Известить модератора

Re: Еще один мегафойл [сообщение #34271 является ответом на сообщение #34268] Fri, 11 July 2014 17:22 Переход к предыдущему сообщенияПереход к следующему сообщения
игорь   Russian Federation
Сообщений: 2050
Зарегистрирован: December 2009
Географическое положение: Россия
Гуру кайтостроения
ну красиво получается....молодец Smile...на ушах точки должны быть...ты наверно чето в сурфплане не поставил....я чето уж и не помню...где там ..как там...

Ветер знает, где меня искать...!!

Известить модератора

Re: Еще один мегафойл [сообщение #34279 является ответом на сообщение #34268] Sat, 12 July 2014 09:55 Переход к предыдущему сообщенияПереход к следующему сообщения
kochanoff_max   Russian Federation
Сообщений: 3
Зарегистрирован: July 2014
Новичок 0.0
что сказать, красавчик!!

Известить модератора

Re: Еще один мегафойл [сообщение #34286 является ответом на сообщение #9460] Sun, 13 July 2014 15:54 Переход к предыдущему сообщенияПереход к следующему сообщения
NailMan   Russian Federation
Сообщений: 93
Зарегистрирован: June 2012
Географическое положение: Москва
Бывалый+
А в усиления носика нервюры планируются риджифойлы(лески) делать?

Не сильно ли слабое усиление на нервюре в проемах?

Известить модератора

Re: Еще один мегафойл [сообщение #34341 является ответом на сообщение #9460] Wed, 16 July 2014 07:45 Переход к предыдущему сообщенияПереход к следующему сообщения
Дмитрий-АЭРО   Russian Federation
Сообщений: 50
Зарегистрирован: May 2013
Географическое положение: Ижевск
Бывалый+

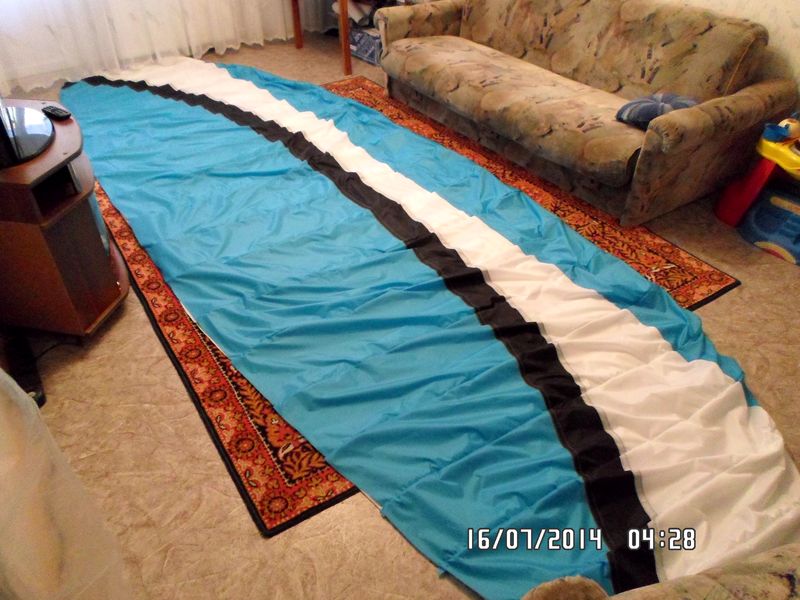

сегодня ночью дозакрыл верх, осталось прошить заднюю кромку с петельками, но глянув на часы уже просто слипались глаза.

index.php/fa/12528/0/

[Обновления: Wed, 16 July 2014 07:46]

Известить модератора

Re: Еще один мегафойл [сообщение #34352 является ответом на сообщение #34341] Thu, 17 July 2014 02:47 Переход к предыдущему сообщенияПереход к следующему сообщения
игорь   Russian Federation
Сообщений: 2050
Зарегистрирован: December 2009
Географическое положение: Россия
Гуру кайтостроения
воще крутяк))))!!! Very Happy у меня на одном покупном германском такойже рисунок...

Ветер знает, где меня искать...!!

Известить модератора

Re: Еще один мегафойл [сообщение #34355 является ответом на сообщение #9460] Thu, 17 July 2014 07:57 Переход к предыдущему сообщенияПереход к следующему сообщения
Дмитрий-АЭРО   Russian Federation
Сообщений: 50
Зарегистрирован: May 2013
Географическое положение: Ижевск
Бывалый+
рисунок я приглядел с какого то спидика. в инете на фотки наткнулся и уж больно он мне по душе стал. заднюю кромку прошил вчера. сегодня сколько успею поделаю стропы. может в выходные на огороде попробую поднять бомбардировщик этот.

Известить модератора

Re: Еще один мегафойл [сообщение #34356 является ответом на сообщение #34355] Thu, 17 July 2014 10:25 Переход к предыдущему сообщенияПереход к предыдущему сообщения
ПРАКТИК   Ukraine
Сообщений: 1027
Зарегистрирован: February 2010
Географическое положение: Крым, Гурзуф
Гуру кайтостроения
главное в нахлест больше не шейте (это неправильно), шейте по технологии!

[Обновления: Thu, 17 July 2014 10:26]

Известить модератора
