Re: кайтборд самодельный [сообщение #10049 является ответом на сообщение #10047] Mon, 31 March 2008 08:57 Переход к предыдущему сообщенияПереход к следующему сообщения
nion   Russian Federation
Сообщений: 535
Зарегистрирован: November 2006
Географическое положение: Краснодар
Гуру кайтостроения
По просьбе трудящихся выкладываю таблицу рокеров следующих досок:
Reflex Bahnwake
Airforce Loaded
Cabrinha Spoiler
L.Force Picklefork
Twintail kurz
Twintail Starkwind
RRD Twin Assy

Stubbs Design
Wipika Olry TT
Twintail lang
Slingshot Manta
Board 2
Airforce Chicken


Кстати я тоже доску поклеил чуток, осталось 3 точки склеить.

index.php/fa/3646/0/

index.php/fa/3649/0/



  • Вложение: DSC01240.JPG
    (Размер: 46.25KB, Загружено 900 раз)
  • Вложение: DSC01239.JPG
    (Размер: 84.46KB, Загружено 5984 раза)
  • Вложение: bodenkurven.zip
    (Размер: 5.56KB, Загружено 680 раз)


Благодаря кризису я снова на ногах, банк забрал машину....хорошо что на работу ездить не надо, сократили.

Известить модератора

Re: кайтборд самодельный [сообщение #10051 является ответом на сообщение #10049] Mon, 31 March 2008 09:44 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения
...спасиб за таблицу.

Известить модератора

Re: кайтборд самодельный [сообщение #10063 является ответом на сообщение #9656] Mon, 31 March 2008 18:35 Переход к предыдущему сообщенияПереход к следующему сообщения
tr.eraser   Belarus
Сообщений: 5
Зарегистрирован: March 2008
Географическое положение: Беларусь Вите...
Новичок

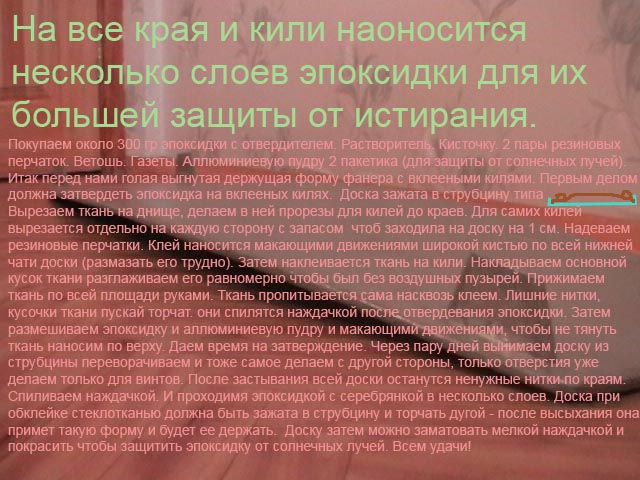

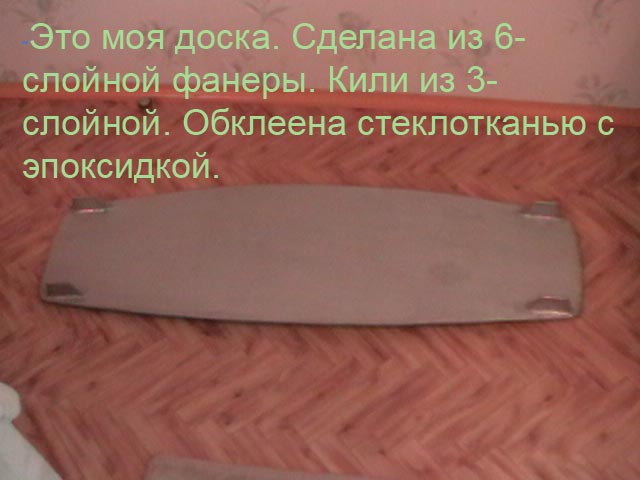

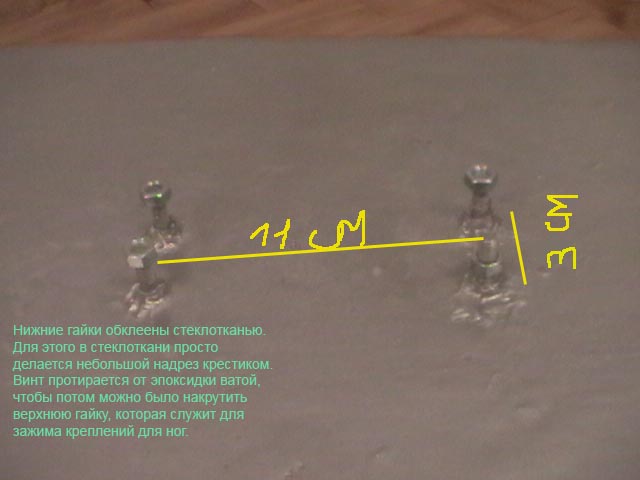

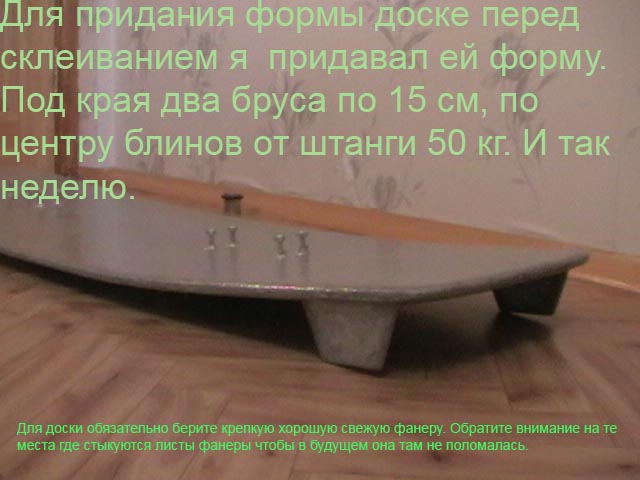

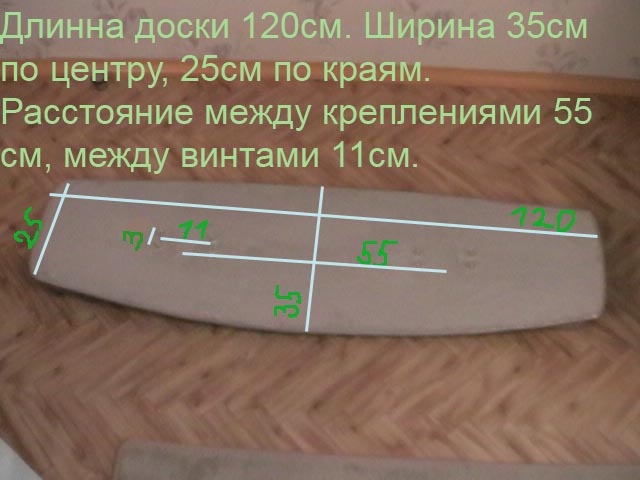

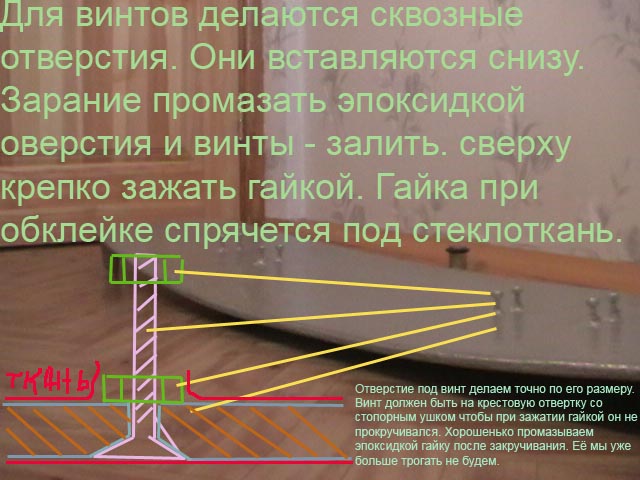

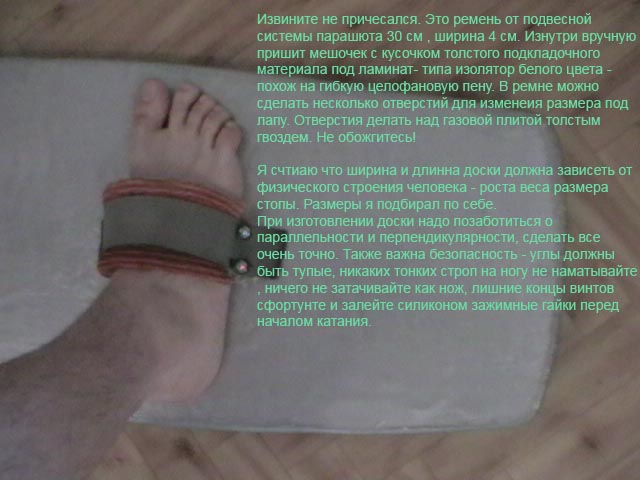

index.php/fa/3651/0/index.php/fa/3652/0/index.php/fa/3653/0/index.php/fa/3654/0/index.php/fa/3655/0/index.php/fa/3656/0/index.php/fa/3657/0/index.php/fa/3658/0/index.php/fa/3659/0/index.php/fa/3660/0/

Люблю запах утра, парашютной ткани и выхлопных газов УРАЛа!

[Обновления: Thu, 03 April 2008 00:06]

Известить модератора

Re: кайтборд самодельный [сообщение #10064 является ответом на сообщение #9656] Mon, 31 March 2008 18:54 Переход к предыдущему сообщенияПереход к следующему сообщения
tr.eraser   Belarus
Сообщений: 5
Зарегистрирован: March 2008
Географическое положение: Беларусь Вите...
Новичок
Извините за фото-флуд. Может кому пригодится такой способ изготовления бара для кайта.

Люблю запах утра, парашютной ткани и выхлопных газов УРАЛа!

[Обновления: Mon, 31 March 2008 19:05]

Известить модератора

Re: кайтборд самодельный [сообщение #10065 является ответом на сообщение #9656] Mon, 31 March 2008 19:03 Переход к предыдущему сообщенияПереход к следующему сообщения
tr.eraser   Belarus
Сообщений: 5
Зарегистрирован: March 2008
Географическое положение: Беларусь Вите...
Новичок

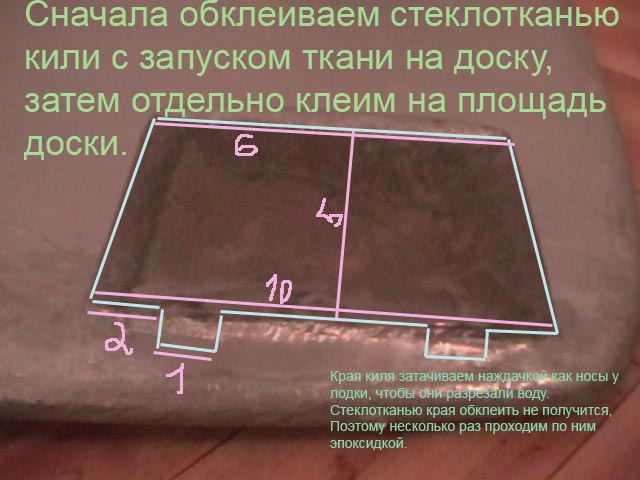

Широкий пояс с крюком поможет держаться на воде

Люблю запах утра, парашютной ткани и выхлопных газов УРАЛа!

[Обновления: Thu, 03 April 2008 00:34]

Известить модератора

Re: кайтборд самодельный [сообщение #10222 является ответом на сообщение #10065] Tue, 08 April 2008 07:08 Переход к предыдущему сообщенияПереход к следующему сообщения
master_70   Russian Federation
Сообщений: 481
Зарегистрирован: January 2007
Географическое положение: Kirov
Гуру кайтостроения

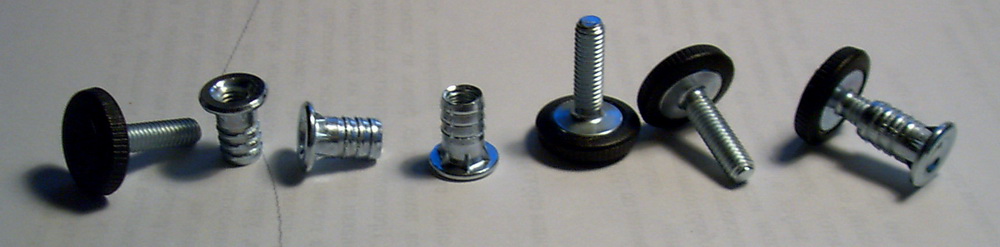

вот такие закладные купил в магазине мебельная фарнитура

index.php/fa/3732/0/
  • Вложение: CAM_3242.jpg
    (Размер: 65.09KB, Загружено 4989 раз)


Кайт клуб "Za Vetrom" Киров
Доски на заказ.

Известить модератора

Re: кайтборд самодельный [сообщение #10231 является ответом на сообщение #10222] Tue, 08 April 2008 11:25 Переход к предыдущему сообщенияПереход к следующему сообщения
Artur Zinatullin   Estonia
Сообщений: 250
Зарегистрирован: July 2007
Географическое положение: Тарту, Эстони�...
Самодельщик со стажем
Их надо вклеивать шибко сильно, потому как они рассчитаны на то, что будут в материал вдавливаться, а не выдёргиваться.
Но ежели как следует эпоксидкой залить, да нагрузку распределить...
То не будет ли обычная гайка с широкой шайбой лучче? Smile

Известить модератора

Re: кайтборд самодельный [сообщение #10233 является ответом на сообщение #9656] Tue, 08 April 2008 13:54 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения
...лично у меня будет высокая гайка из нерж.
...Для плавников в ход пошел восьмимилиметровый стеклотекстолит:


index.php/fa/3735/0/
  • Вложение: Фото(1382).jpg
    (Размер: 42.17KB, Загружено 4904 раза)

Известить модератора

Re: кайтборд самодельный [сообщение #10240 является ответом на сообщение #10231] Tue, 08 April 2008 17:10 Переход к предыдущему сообщенияПереход к следующему сообщения
master_70   Russian Federation
Сообщений: 481
Зарегистрирован: January 2007
Географическое положение: Kirov
Гуру кайтостроения
Ты не прав. Они будут с низу доски вставлятся. а с верху лишнее спилится потом
и никуда она не денется . Very Happy

Кайт клуб "Za Vetrom" Киров
Доски на заказ.

Известить модератора

Re: кайтборд самодельный [сообщение #10243 является ответом на сообщение #10233] Tue, 08 April 2008 18:39 Переход к предыдущему сообщенияПереход к следующему сообщения
master_70   Russian Federation
Сообщений: 481
Зарегистрирован: January 2007
Географическое положение: Kirov
Гуру кайтостроения
везет же . а у нас нефига не продается ,
будем изабретать что нибудь Very Happy

Кайт клуб "Za Vetrom" Киров
Доски на заказ.

Известить модератора

Re: кайтборд самодельный [сообщение #10254 является ответом на сообщение #9656] Wed, 09 April 2008 14:11 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

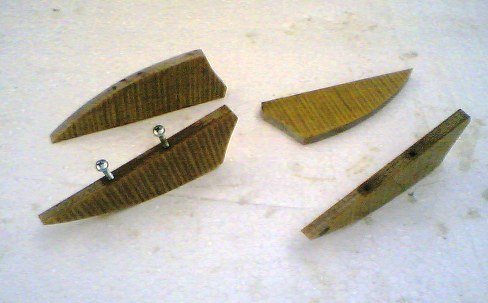

...таак,значит взялся за плавники:

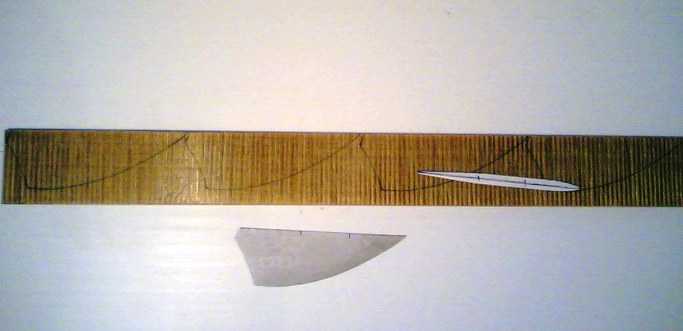

вообщем,электролобзиком вырезал по контуру заготовки,обработал их "в пачке",просверлил по два отверстия и нарезал резьбу М4,буду крепить нержавеющими винтами.растояние между ними 40 мм:




index.php/fa/3737/0/

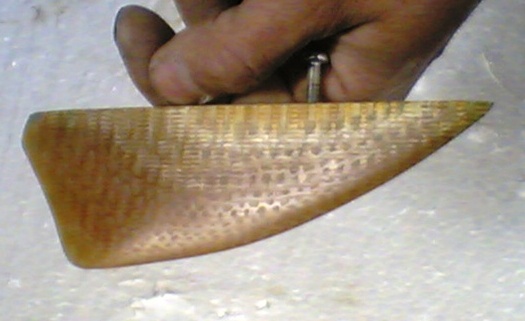

а дальше ,электродрель с насадкой и наждачная бумага разной зернистости на липучке. Завершает работу войлочный круг с полировочной пастой :

index.php/fa/3739/0/
  • Вложение: Фото(1383).jpg
    (Размер: 31.80KB, Загружено 4892 раза)
  • Вложение: Фото(1385).jpg
    (Размер: 48.89KB, Загружено 4892 раза)
  • Вложение: Фото(1388).jpg
    (Размер: 36.22KB, Загружено 749 раз)

[Обновления: Thu, 10 April 2008 12:45]

Известить модератора

Re: кайтборд самодельный [сообщение #10304 является ответом на сообщение #10254] Sun, 13 April 2008 16:41 Переход к предыдущему сообщенияПереход к следующему сообщения
master_70   Russian Federation
Сообщений: 481
Зарегистрирован: January 2007
Географическое положение: Kirov
Гуру кайтостроения
Класные плавники.
ты их не взвешивал? сколько комплект весит?

я тоже дождался выходных и немного продвинулся с изготовлением досочки.

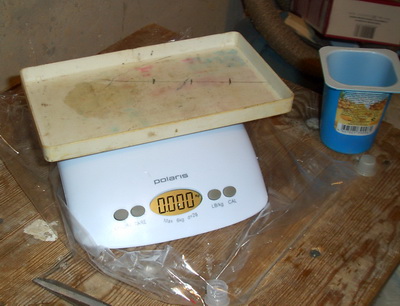

сейчас жду когда смола схватится. прикупил весы вот такие
чтоб смолу быстрее наводить .
index.php/fa/3770/0/

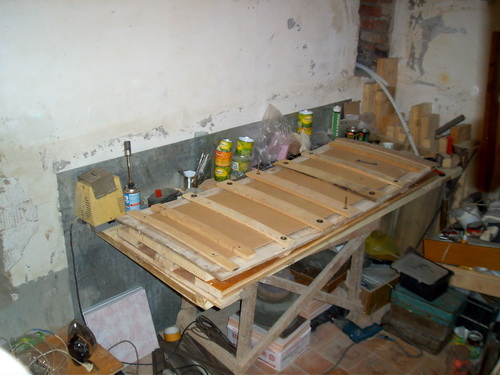

это стапель
index.php/fa/3771/0/

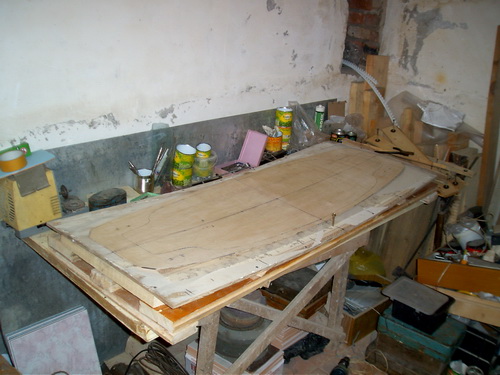

первый слой фанеры
index.php/fa/3772/0/

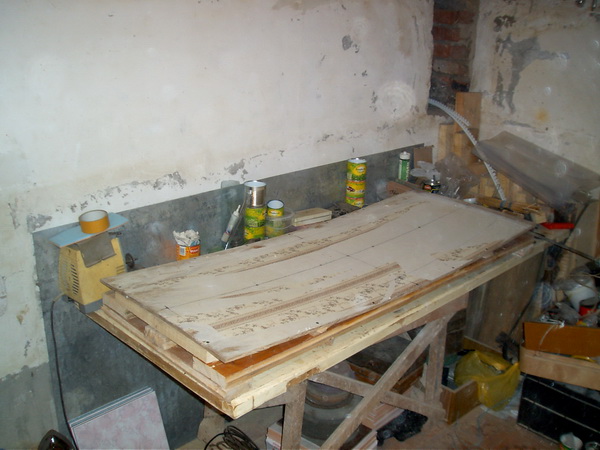

это уже оба склеены под породией на пресс.
index.php/fa/3773/0/

осталось подождать и буду закладные вклеивать , все голову ломал чем дырки заткнуть, чтобсмола туда не попала и придумал , воска от свечки натолкаю .
  • Вложение: CAM_3250.jpg
    (Размер: 46.30KB, Загружено 4796 раз)
  • Вложение: CAM_3244.jpg
    (Размер: 89.89KB, Загружено 4829 раз)
  • Вложение: CAM_3248.jpg
    (Размер: 72.00KB, Загружено 4921 раз)
  • Вложение: CAM_3251.jpg
    (Размер: 70.09KB, Загружено 4890 раз)


Кайт клуб "Za Vetrom" Киров
Доски на заказ.

Известить модератора

Re: кайтборд самодельный [сообщение #10316 является ответом на сообщение #9656] Mon, 14 April 2008 17:21 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения
..ну,весы,это очень нужная весчь,я тож пользуюсь при клейке.Отвестия я пластилином залепливаю.
Насчет плавников,стеклотекстолит,это материалл довольно тяжелый,поэтому мой комплект 160 гр весит.

Известить модератора

Re: кайтборд самодельный [сообщение #10319 является ответом на сообщение #10316] Mon, 14 April 2008 18:37 Переход к предыдущему сообщенияПереход к следующему сообщения
kartuz   Latvia
Сообщений: 1824
Зарегистрирован: September 2006
Географическое положение: latvija
Гуру кайтостроения
vvs писал(а) Пнд, 14 Апреля 2008 17:21

..ну,весы,это очень нужная весчь,я тож пользуюсь при клейке.Отвестия я пластилином залепливаю.
Насчет плавников,стеклотекстолит,это материалл довольно тяжелый,поэтому мой комплект 160 гр весит.


зато и один из самых прочных .
единственно меня смущает, может стоило закладную в плавники заложить?хотя этобы сильно на толщину повлияло.
а так супер! прямо как заводские и форма современная.

Известить модератора

Re: кайтборд самодельный [сообщение #10329 является ответом на сообщение #9656] Mon, 14 April 2008 21:36 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения
..я провел несколько краштестов Cool ,так вроде самое крепкое. Вариант просто с саморезами дает некоторый риск в расслаивании,а закладная действительно сильно уменьшает толщину стенки,а уменьшения диаметра винта сводит на нет прочность.Просто резьба в плавнике может слететь если часто крутить винт туда-сюда.А в кайтборде снимание плавников не такое частое как в виндсерфе.

Известить модератора

Re: кайтборд самодельный [сообщение #10330 является ответом на сообщение #10329] Tue, 15 April 2008 08:28 Переход к предыдущему сообщенияПереход к следующему сообщения
master_70   Russian Federation
Сообщений: 481
Зарегистрирован: January 2007
Географическое положение: Kirov
Гуру кайтостроения
продолжение следует
index.php/fa/3805/0/index.php/fa/3806/0/


толшина пока 7 мм , это тока начало
и вес на данный момент 2668 гр
  • Вложение: CAM_3253.jpg
    (Размер: 68.94KB, Загружено 11737 раз)
  • Вложение: CAM_3255.jpg
    (Размер: 72.17KB, Загружено 11243 раза)


Кайт клуб "Za Vetrom" Киров
Доски на заказ.

Известить модератора

Re: кайтборд самодельный [сообщение #10331 является ответом на сообщение #9656] Tue, 15 April 2008 08:34 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения
...а почему тока начало? есть тенденция к увеличению толщины?

Известить модератора

Re: кайтборд самодельный [сообщение #10333 является ответом на сообщение #10331] Tue, 15 April 2008 21:05 Переход к предыдущему сообщенияПереход к следующему сообщения
nion   Russian Federation
Сообщений: 535
Зарегистрирован: November 2006
Географическое положение: Краснодар
Гуру кайтостроения
Ого вес не маленький уже, у меня дело с дощечками тож продвигается фрирайдовую склеил и вклеил даже стрингер, завтра шлифовка и вклеивание элиментов под крепление, планирую ламинировать двумя слоями стекла, пока вес доски не более пол килограмма, длина 150 ширина 135.

Благодаря кризису я снова на ногах, банк забрал машину....хорошо что на работу ездить не надо, сократили.

Известить модератора

Re: кайтборд самодельный [сообщение #10334 является ответом на сообщение #9656] Wed, 16 April 2008 09:55 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения
...2 master:
..да не парься насчет веса! делаем бюджетные варианты,стоимостью в пару десятков у.е., а характеристики хочется как у дорогих? Cool Вот если использовать более навороченные технологии и материаллы,тогда ,съэкономив на стоимости труда,можно немного приблица...

Известить модератора

Re: кайтборд самодельный [сообщение #10343 является ответом на сообщение #10331] Thu, 17 April 2008 06:07 Переход к предыдущему сообщенияПереход к предыдущему сообщения
master_70   Russian Federation
Сообщений: 481
Зарегистрирован: January 2007
Географическое положение: Kirov
Гуру кайтостроения
толшина будет порядка 1 сантиметра. а пока она еще прогибается и винтом гуляет.
осталось заклеитькромку, один раз верх и 2 раза низ и приклеить картинку на днище. вот тогда будет усе.

переделал немного стапнль увеличил конкив до 6мм и рокер с 3 до 5 , когда сниму со стапеля рокер будет 4 см, это из за фанеры она поддает немного


ВЕТРА!!!

Кайт клуб "Za Vetrom" Киров
Доски на заказ.

Известить модератора
