Re: кайтборд самодельный [сообщение #24456 является ответом на сообщение #9656] Tue, 07 June 2011 21:25 Переход к предыдущему сообщенияПереход к следующему сообщения
ilyxaxp   Poland
Сообщений: 51
Зарегистрирован: November 2010
Географическое положение: gorlovka
Бывалый+
подскажите а есть плавники делать из вспененного пвх 6ки и оклеивать их стеклом нормально получится? и есть делать доску без плавников насколько это плохо скажется на управляемости?
не кайтборде еще ниразу не пробовал тока на сноуборде но там другая система упора о поверхность.

Известить модератора

Re: кайтборд самодельный [сообщение #24458 является ответом на сообщение #9656] Wed, 08 June 2011 00:08 Переход к предыдущему сообщенияПереход к следующему сообщения
Royzman
Сообщений: 360
Зарегистрирован: November 2007
Географическое положение: Украина, Днеп�...
Гуру кайтостроения
Проще с толстого текстолита, Взять толстый и обработать его под форму киля.
ВВС телает так например Cool

Известить модератора

Re: кайтборд самодельный [сообщение #24465 является ответом на сообщение #24458] Wed, 08 June 2011 11:43 Переход к предыдущему сообщенияПереход к следующему сообщения
tolik   Ukraine
Сообщений: 49
Зарегистрирован: November 2008
Географическое положение: запорожье
Немножко бывалый
текстолит не годиться. ищите именно стеклотексталит, толщины разные.

нет ничего более постоянного, чем временное.

Известить модератора

Re: кайтборд самодельный [сообщение #24467 является ответом на сообщение #24465] Wed, 08 June 2011 12:07 Переход к предыдущему сообщенияПереход к следующему сообщения
Rave_n   United States
Сообщений: 622
Зарегистрирован: December 2007
Географическое положение: Ленинградска�...
Гуру кайтостроения
tolik писал(а) Срд, 08 Июнь 2011 12:43
текстолит не годиться. ищите именно стеклотексталит, толщины разные.

а что по-твоему текстолит и стеклотекстолит разные вещи???? Very Happy

Движущая сила человечества — дух творческой неудовлетворенности

Известить модератора

Re: кайтборд самодельный [сообщение #24469 является ответом на сообщение #9656] Wed, 08 June 2011 12:52 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения
... ясный пень,разные вещи. То что это слоистые пластики ,это факт,но разница в том,что текстолит,это хб. тряпка,пропитанная смолой,а стеклотекстолит , стеклотряпка ,соответственно. Просто при контакте с водой,текстолитовые детали могут впитывать влагу,разбухать и проявлять другие негативности...
.. з.ы. тут с Толиком решили себе досточки новые сделать.. Уже вроде как идет процесс распила ольхи на рейки... Wink

Известить модератора

Re: кайтборд самодельный [сообщение #24470 является ответом на сообщение #9656] Wed, 08 June 2011 14:10 Переход к предыдущему сообщенияПереход к следующему сообщения
Royzman
Сообщений: 360
Зарегистрирован: November 2007
Географическое положение: Украина, Днеп�...
Гуру кайтостроения
А я притормазил, по поводу досочки. Осталось вставить закладныи и отламинировать все это добро.....
Но по 18 число инные проблемы.......как только, так сразу в БОЙ!!!!

Известить модератора

Re: кайтборд самодельный [сообщение #24556 является ответом на сообщение #9656] Mon, 13 June 2011 21:42 Переход к предыдущему сообщенияПереход к следующему сообщения
Портной
Сообщений: 89
Зарегистрирован: September 2010
Географическое положение: Энгельс
Бывалый+
Доброго времени суток всем! хочу рассказать о своих пабедах в изготовлении плавников. господа гуру не бейте меня сильно, я просто делюсь с теми кому не ставить мировые рекорды, как вариант изготовления! если чесно я старался!!!

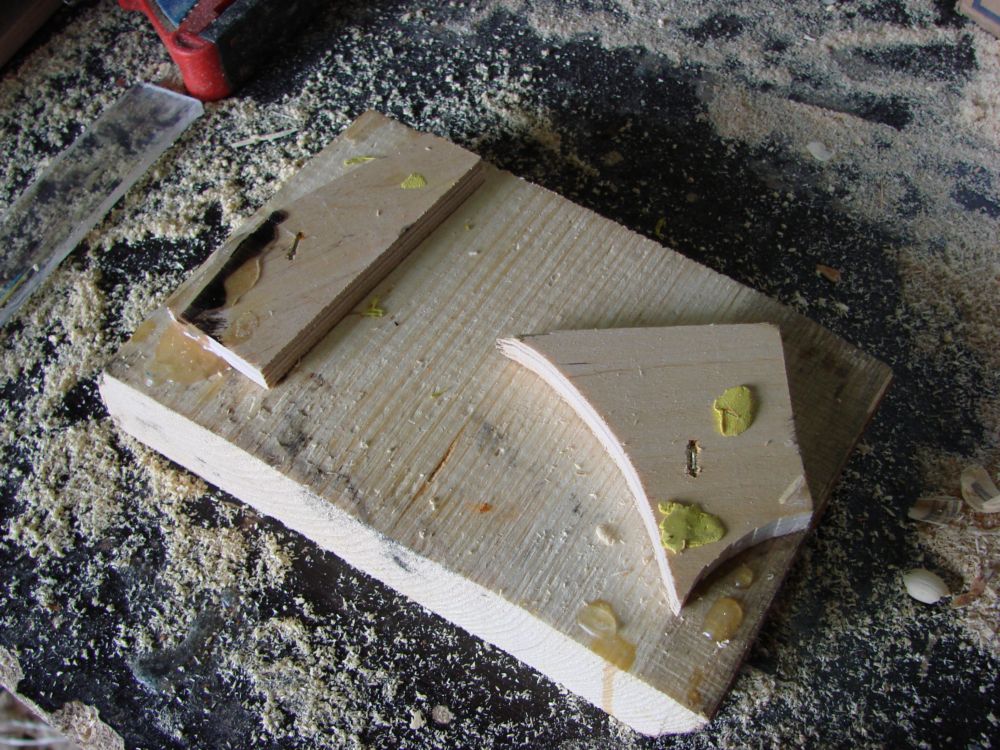

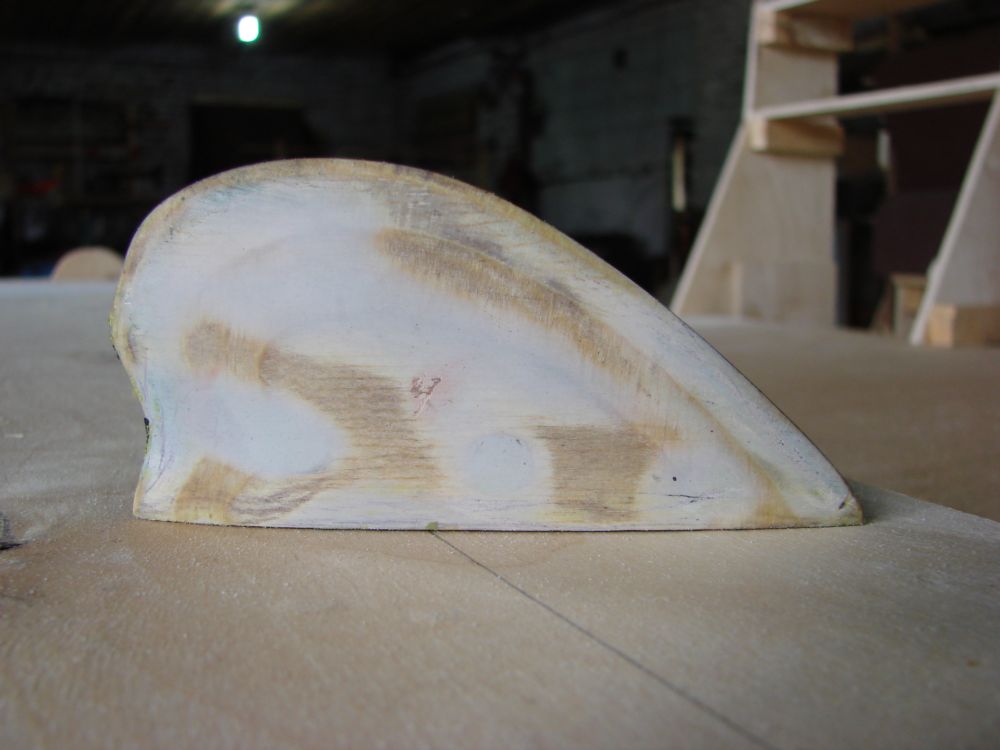

Я изготовил плавник из фанеры и авто шпаклёвки , симитричность плавника можно проконтролировать по слоям шпона.
index.php/fa/9981/0/

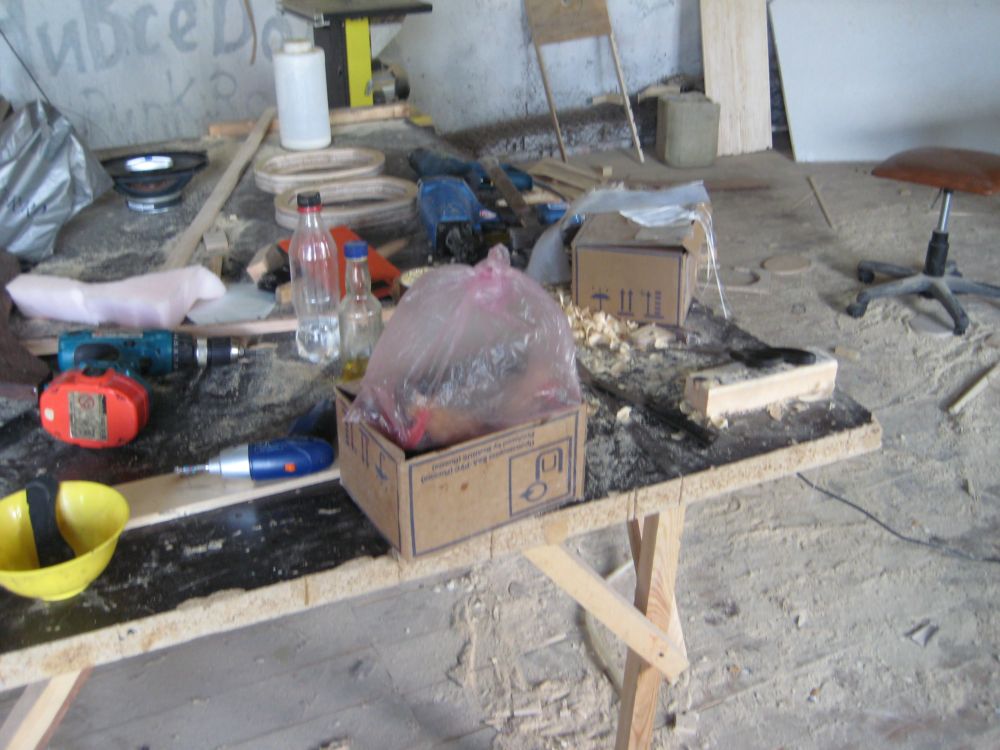

собрал монтажный столик для матрецы из чего попало.
index.php/fa/9982/0/

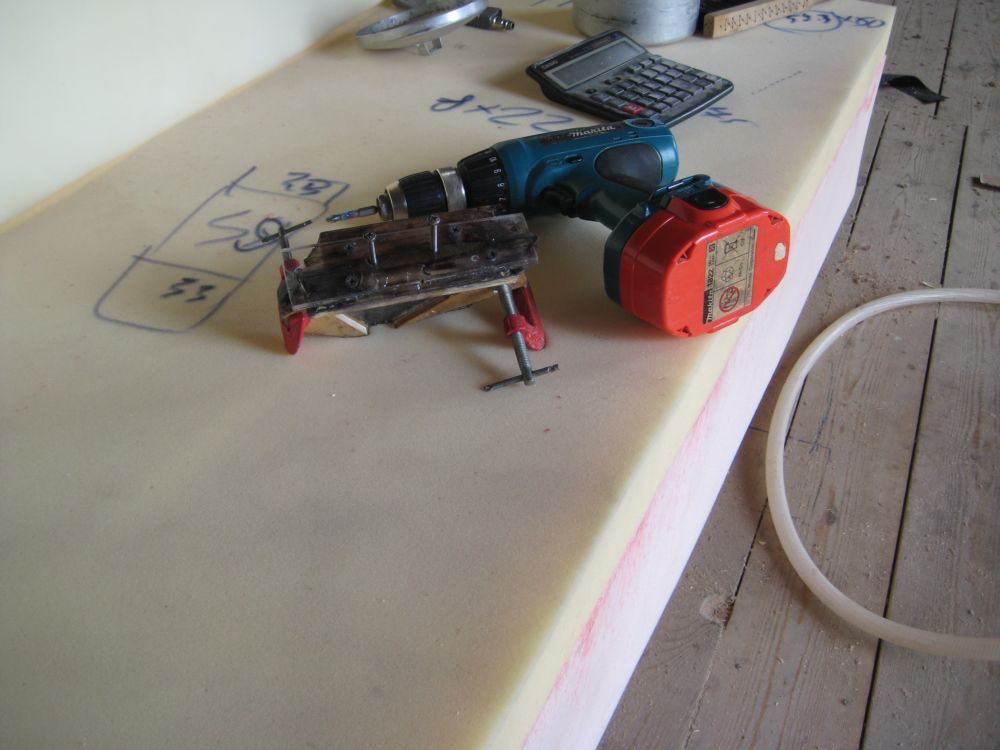

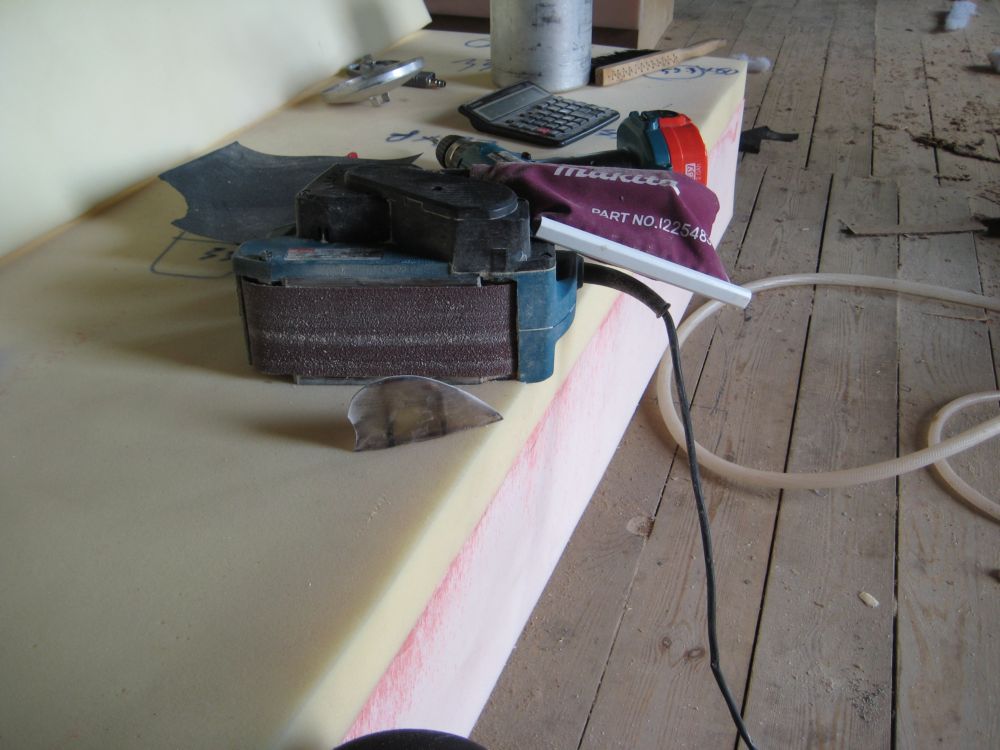

из какогото материала взятого у рекламщиков (можно орг стекло)сделал контур для матрецы.
index.php/fa/9983/0/

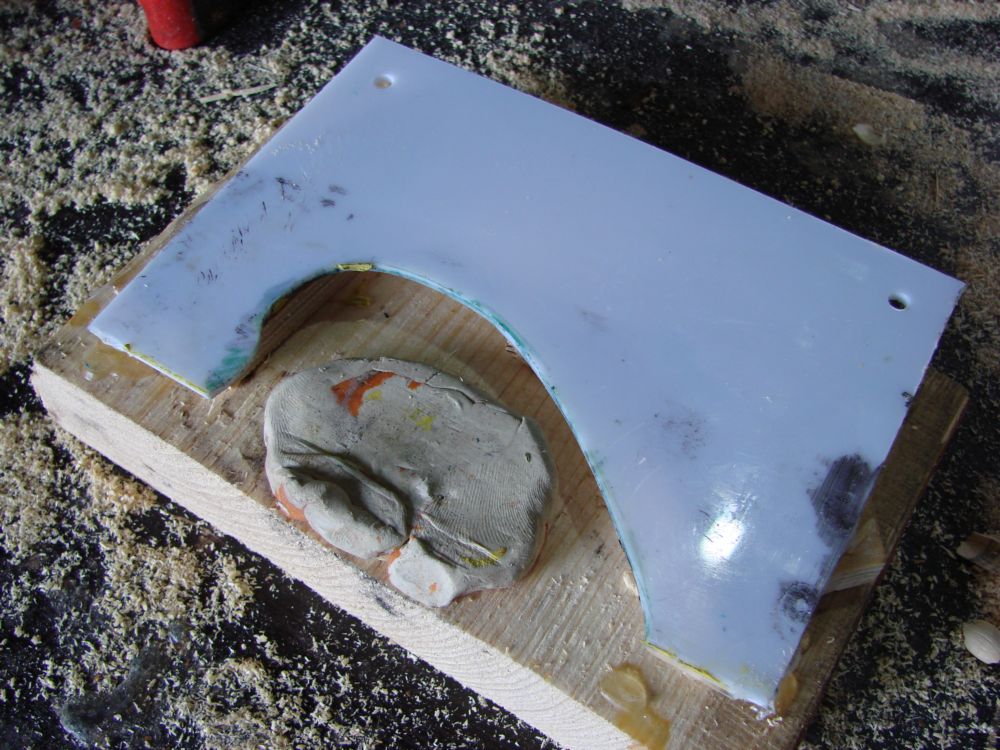

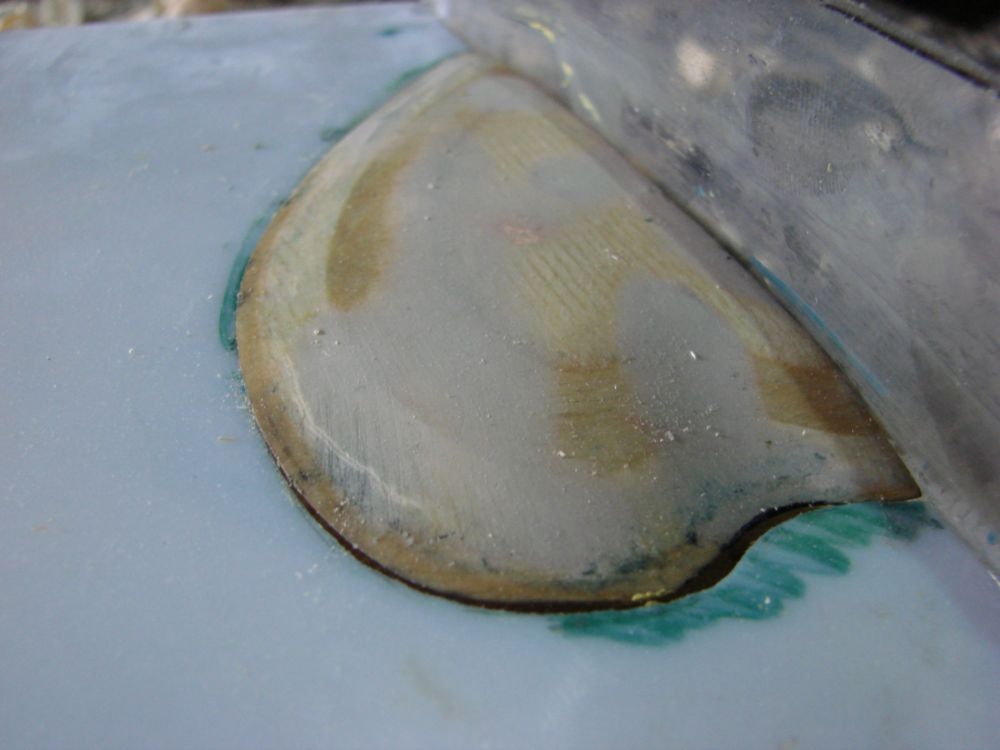

в место где должен быть плавник ложу пластелин.
index.php/fa/9984/0/

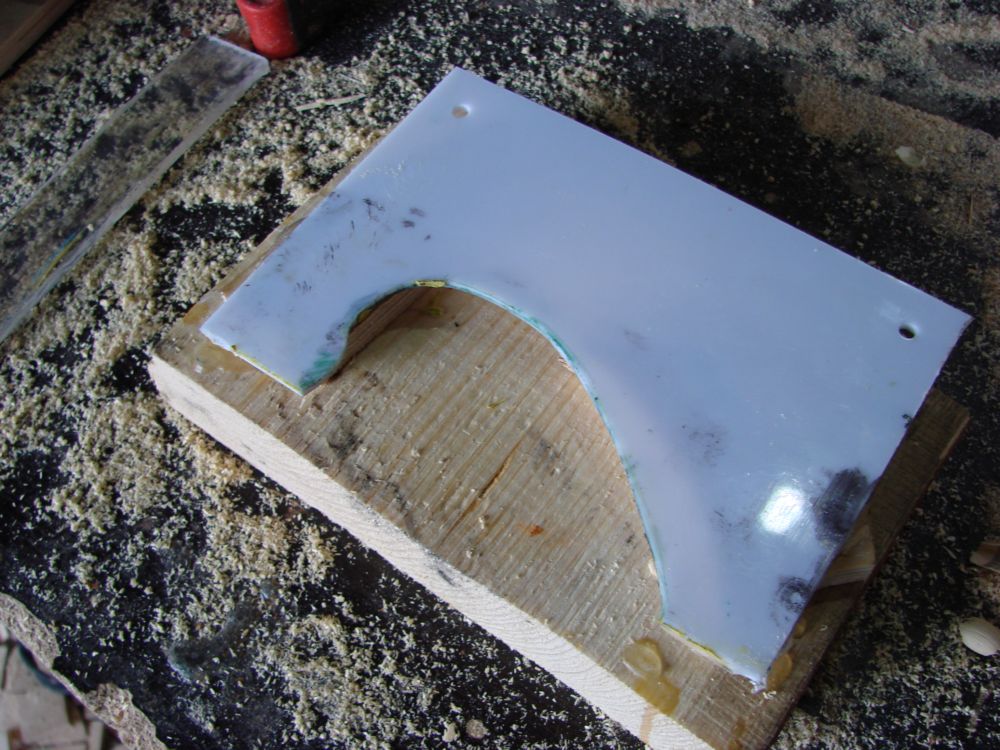

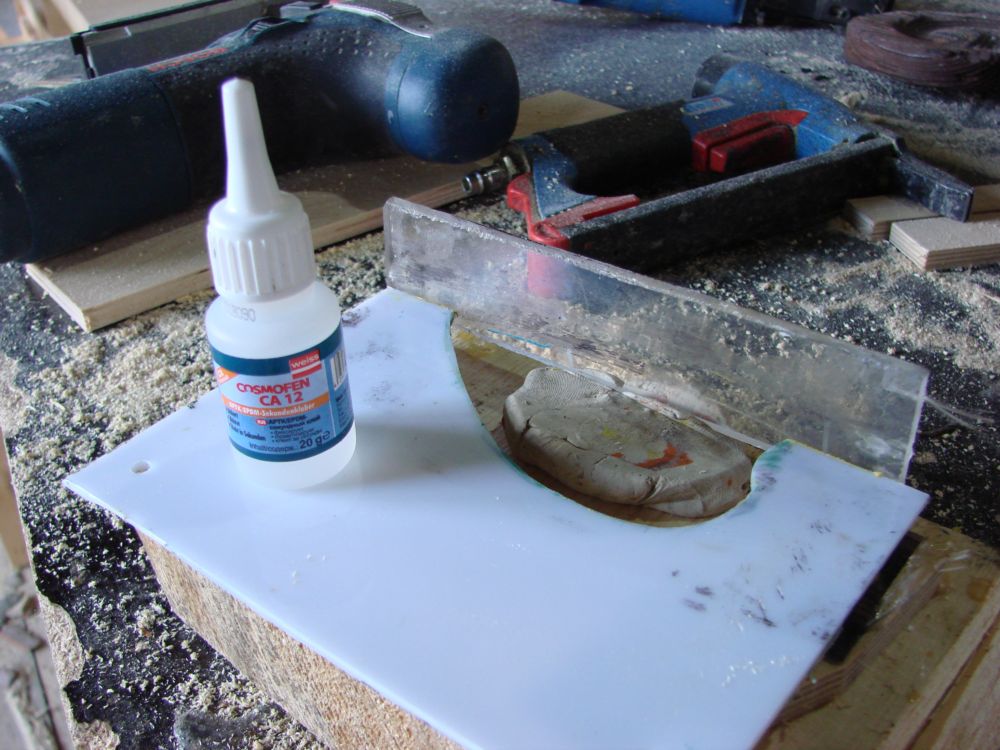

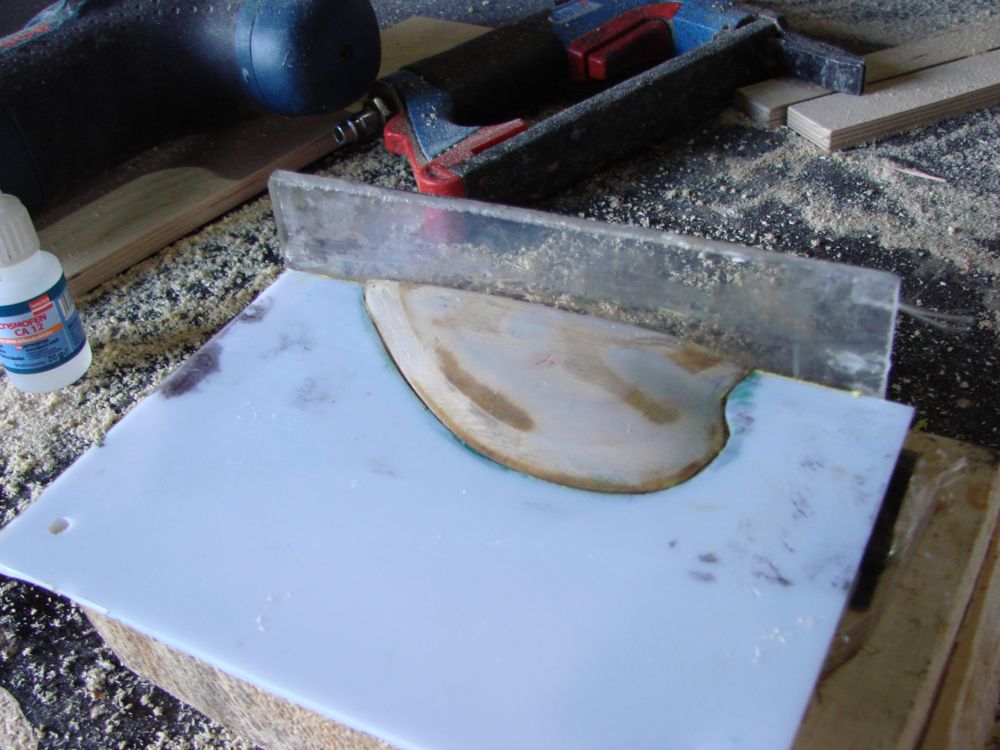

космофеном (или супер клеем 1с.)приклееваем орг стекло строго перпендикулярно.
index.php/fa/9985/0/
на пластилин ложим болвана
index.php/fa/9987/0/

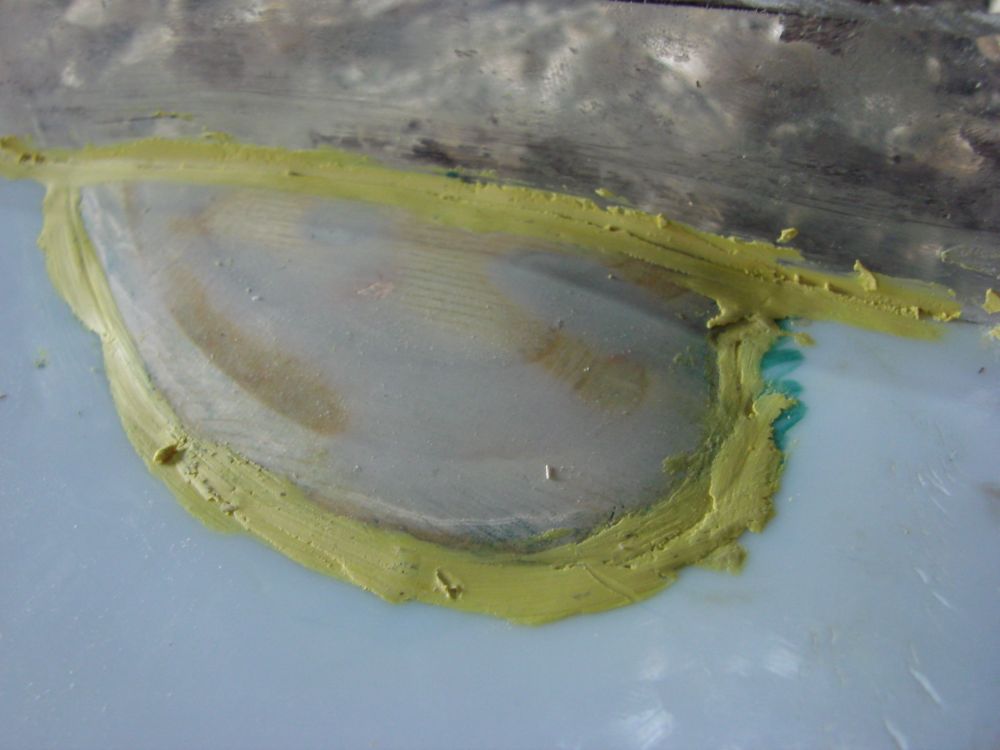

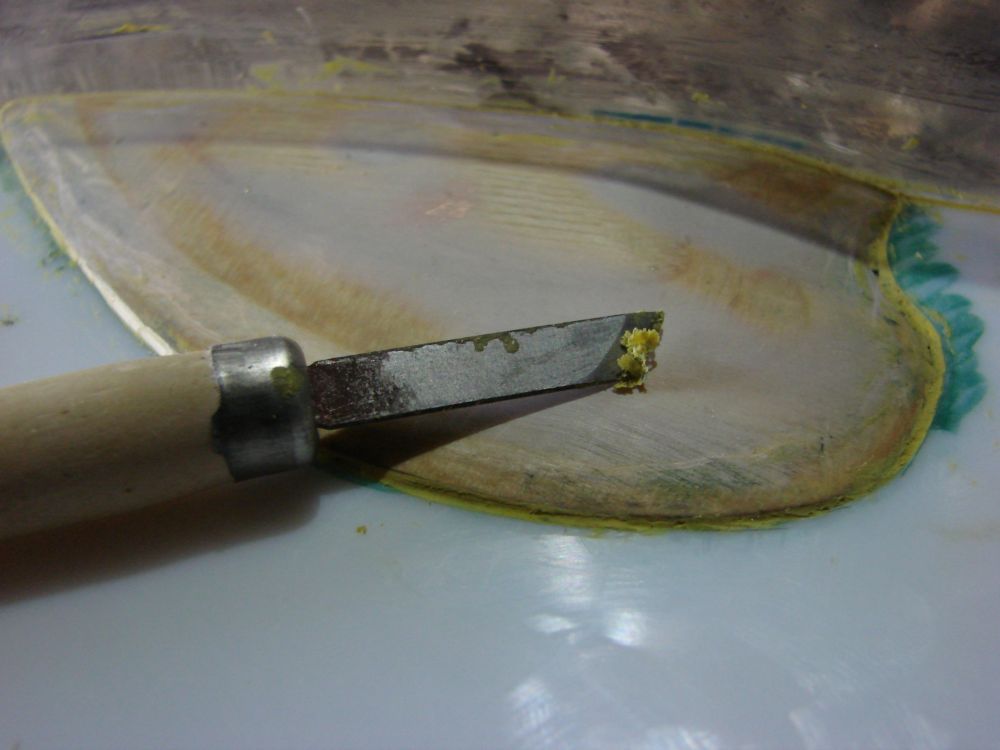

щель геметизируем пластилином и обрезаем
index.php/fa/9988/0/
index.php/fa/9989/0/
index.php/fa/9990/0/

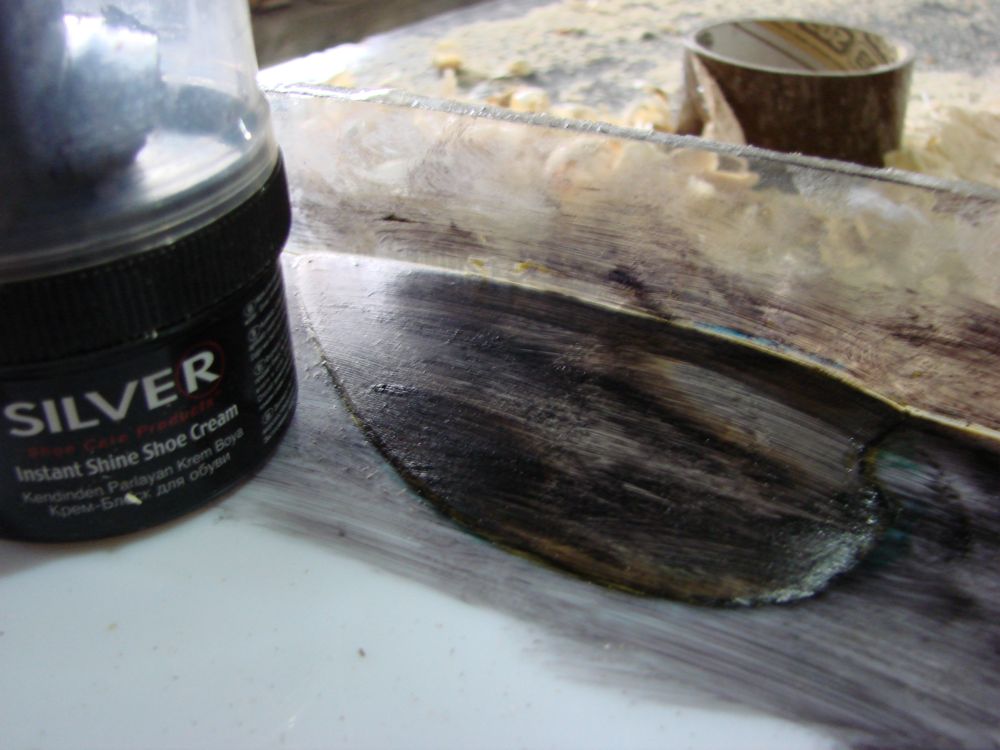

мажем разделителем он доступен всем! Laughing
index.php/fa/9991/0/
  • Вложение: 0.jpg
    (Размер: 64.36KB, Загружено 1829 раз)
  • Вложение: 1.jpg
    (Размер: 192.84KB, Загружено 1866 раз)
  • Вложение: 2.jpg
    (Размер: 153.07KB, Загружено 1851 раз)
  • Вложение: 3.jpg
    (Размер: 151.14KB, Загружено 1830 раз)
  • Вложение: 5.jpg
    (Размер: 108.22KB, Загружено 1837 раз)
  • Вложение: 4.jpg
    (Размер: 126.89KB, Загружено 1848 раз)
  • Вложение: 6.jpg
    (Размер: 63.65KB, Загружено 1800 раз)
  • Вложение: 7.jpg
    (Размер: 69.32KB, Загружено 1823 раза)
  • Вложение: 8.jpg
    (Размер: 66.09KB, Загружено 1838 раз)
  • Вложение: 9.jpg
    (Размер: 89.75KB, Загружено 1805 раз)

Известить модератора

Re: кайтборд самодельный [сообщение #24557 является ответом на сообщение #24556] Mon, 13 June 2011 21:48 Переход к предыдущему сообщенияПереход к следующему сообщения
Портной
Сообщений: 89
Зарегистрирован: September 2010
Географическое положение: Энгельс
Бывалый+

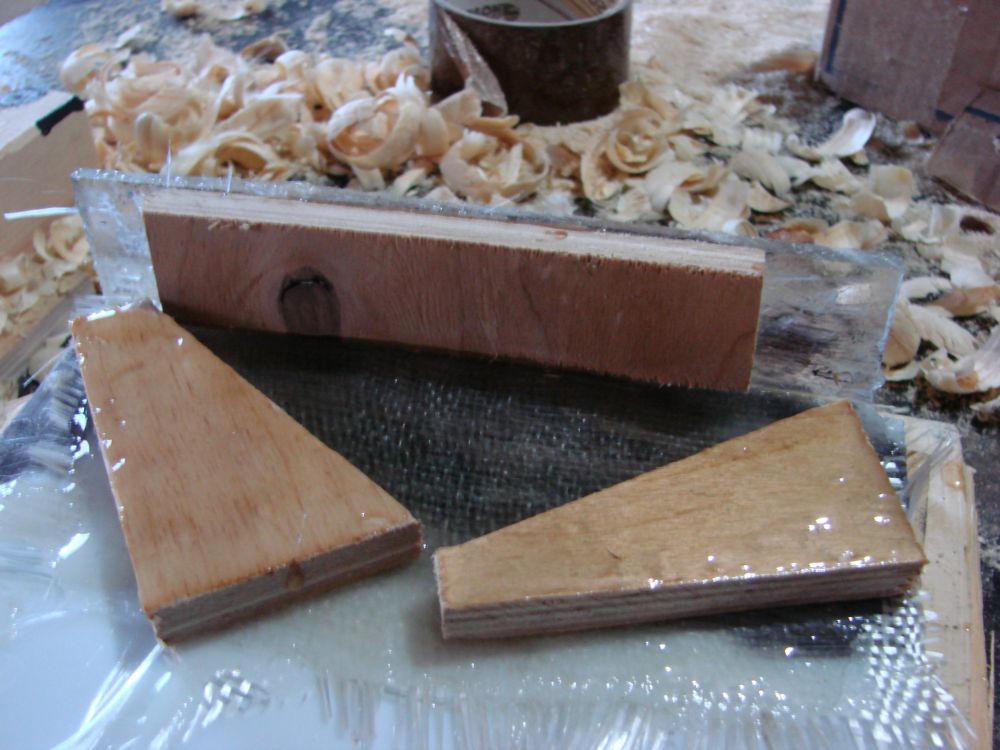

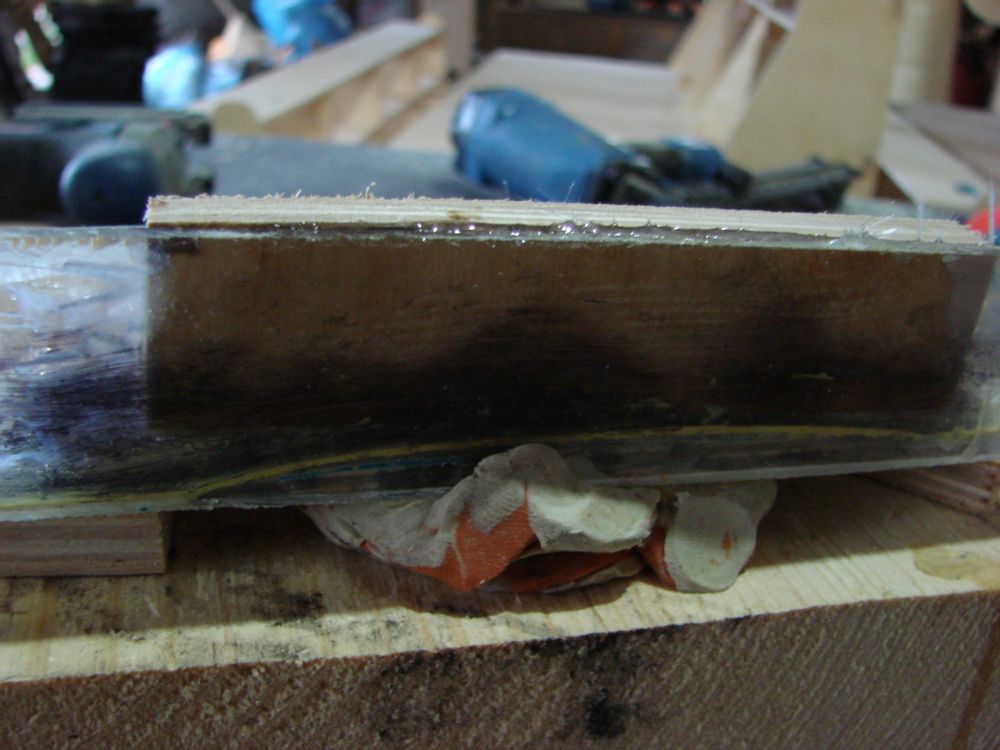

выклееваем матрицу и для усиления полжил фанерки по периметру.
index.php/fa/9992/0/
index.php/fa/9993/0/
точно также делаем вторую половину.
index.php/fa/9994/0/

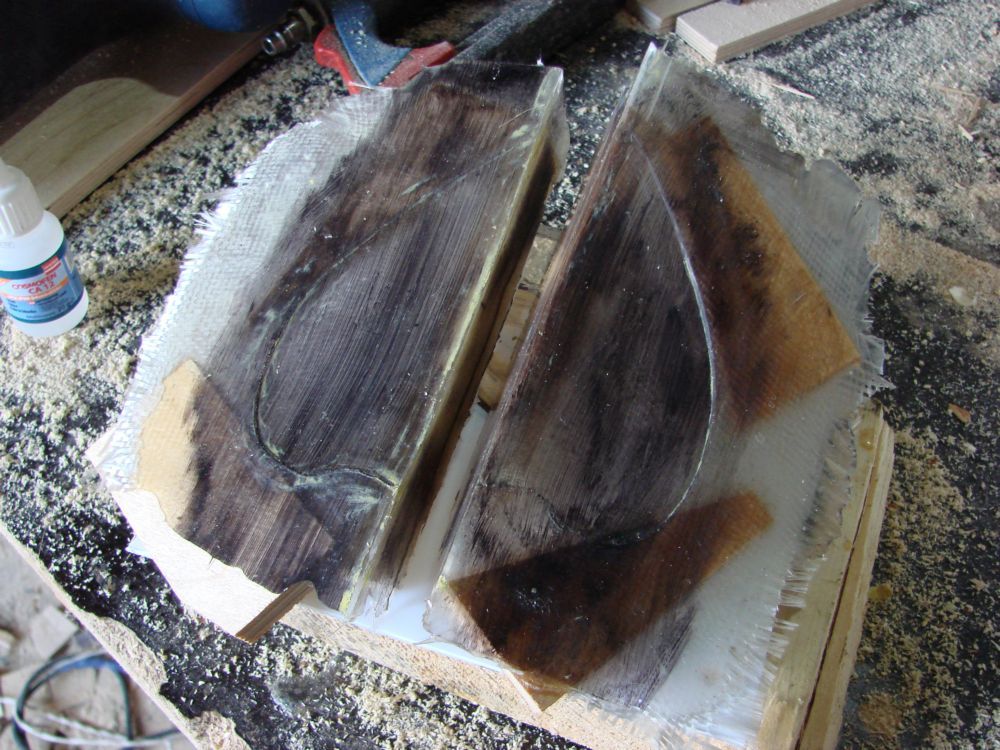

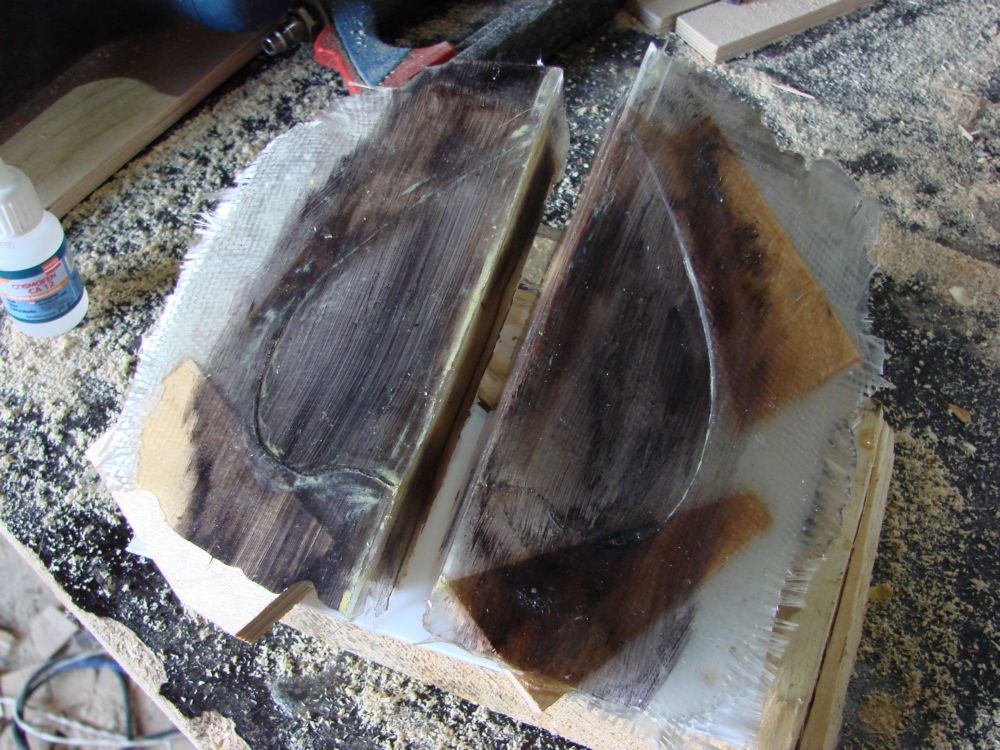

и вот у нас готова матрица! кстате следы разделителя удаляю растварителем.
  • Вложение: 10.jpg
    (Размер: 107.01KB, Загружено 1792 раза)
  • Вложение: 11.jpg
    (Размер: 94.83KB, Загружено 1791 раз)
  • Вложение: 12.jpg
    (Размер: 166.15KB, Загружено 1783 раза)

Известить модератора

Re: кайтборд самодельный [сообщение #24560 является ответом на сообщение #24557] Mon, 13 June 2011 22:19 Переход к предыдущему сообщенияПереход к следующему сообщения
Портной
Сообщений: 89
Зарегистрирован: September 2010
Географическое положение: Энгельс
Бывалый+
мажем ражделителем матрецу и болты.
index.php/fa/9995/0/

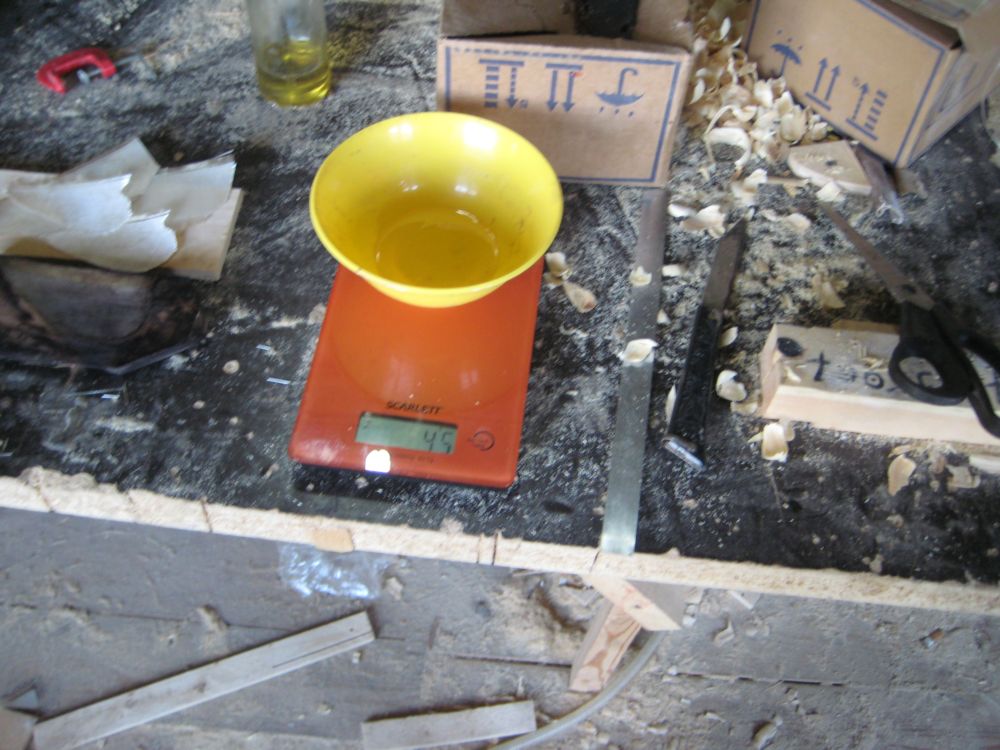

опаливаем стекло ткань стр. феном вырезаем ткань , бодяжим эпокситку.
index.php/fa/9996/0/
мажем матрецы эпокситкой
index.php/fa/9997/0/
закладываем два слоя ткани густо пропитываем выгоняем воздух по максимуму.
index.php/fa/9998/0/
складываем и заливаем матрицу в склянь.
index.php/fa/9999/0/

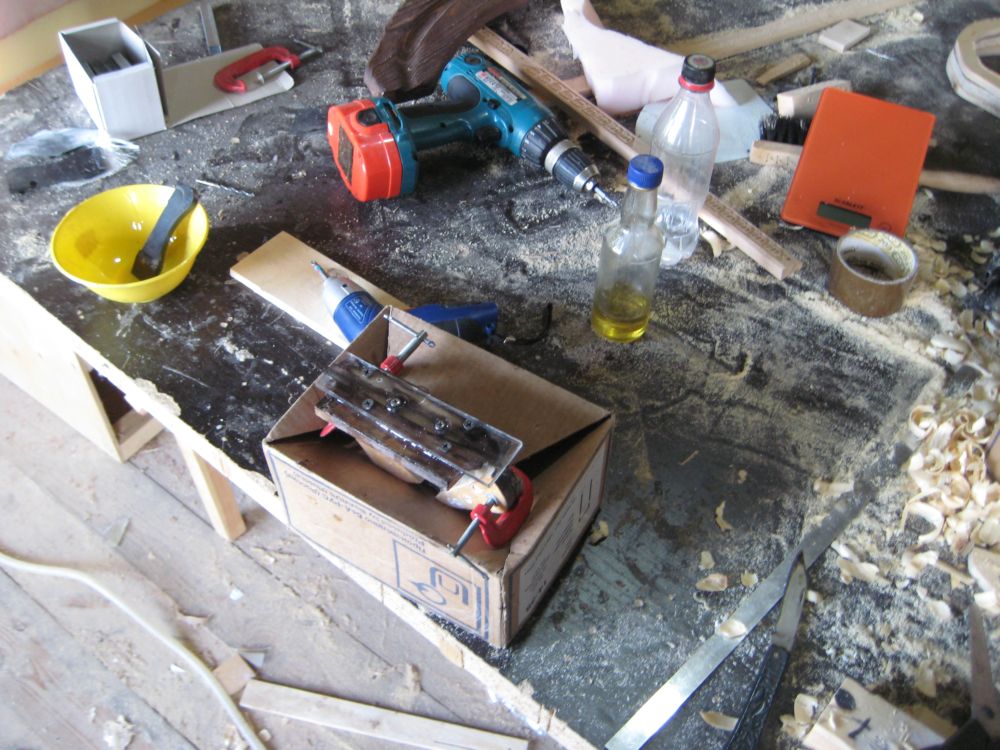

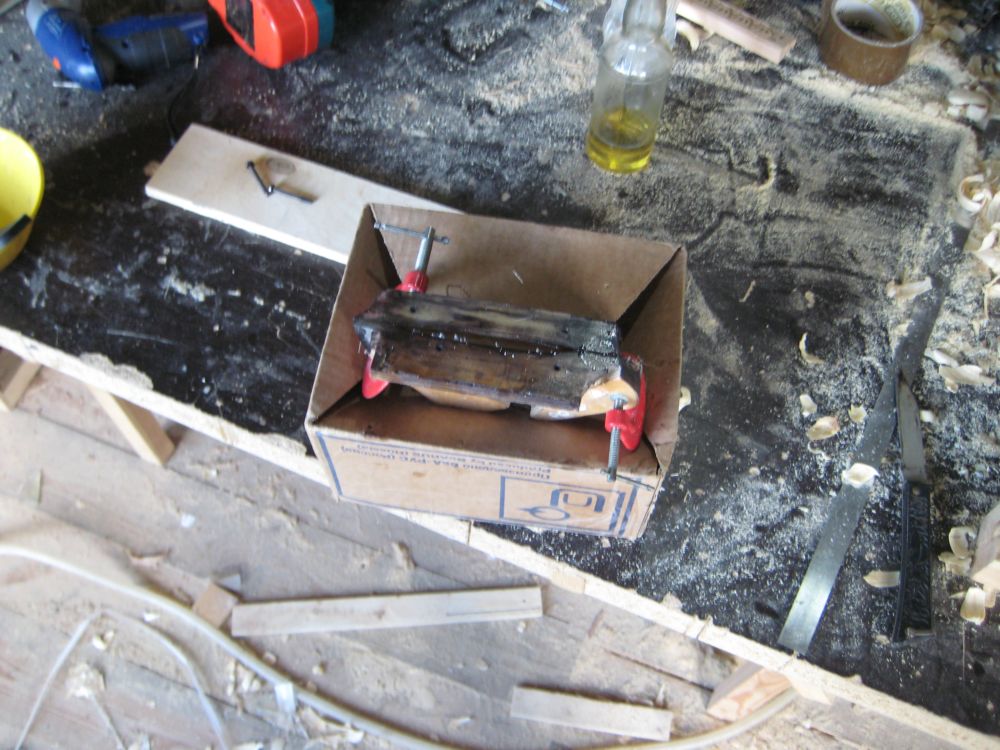

закрываем зарание приготовленым орг стеклом и вставляем болты.
index.php/fa/10000/0/

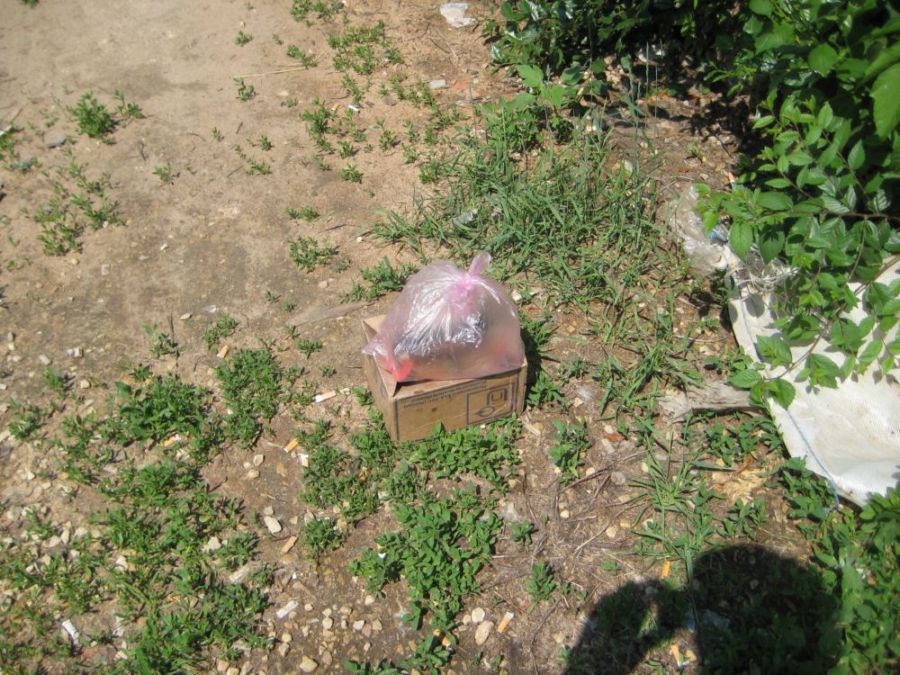

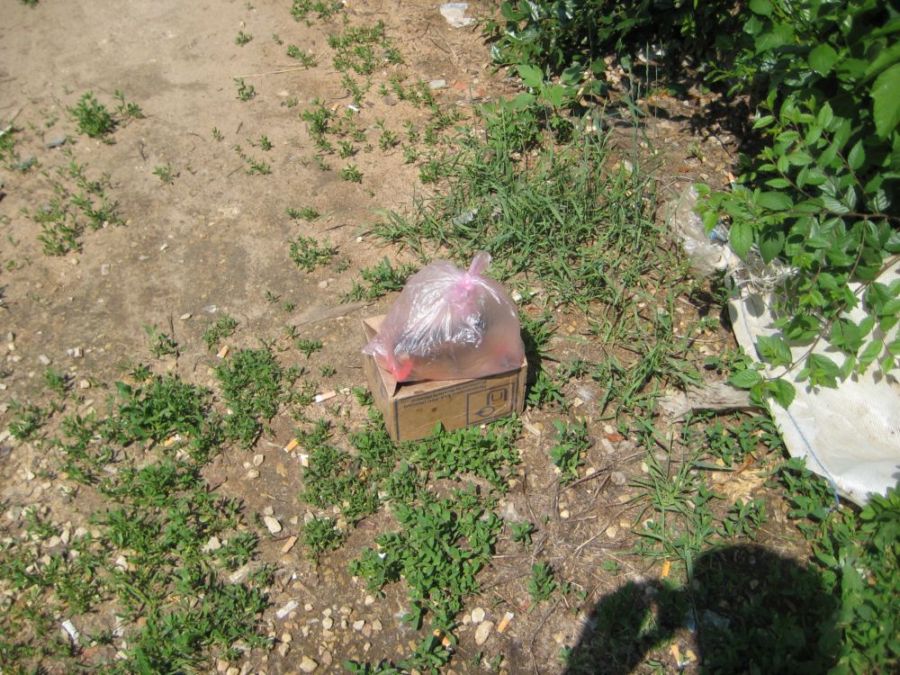

покуем в мешок и на улицу на солнышко
index.php/fa/10001/0/
index.php/fa/10002/0/
  • Вложение: 1.jpg
    (Размер: 133.44KB, Загружено 1851 раз)
  • Вложение: 2.jpg
    (Размер: 127.70KB, Загружено 1768 раз)
  • Вложение: 3.jpg
    (Размер: 136.28KB, Загружено 1769 раз)
  • Вложение: 4.jpg
    (Размер: 132.26KB, Загружено 1823 раза)
  • Вложение: 5.jpg
    (Размер: 142.57KB, Загружено 1799 раз)
  • Вложение: 6.jpg
    (Размер: 152.70KB, Загружено 1805 раз)
  • Вложение: 7.jpg
    (Размер: 111.00KB, Загружено 1793 раза)
  • Вложение: 8.jpg
    (Размер: 166.75KB, Загружено 1764 раза)

Известить модератора

Re: кайтборд самодельный [сообщение #24561 является ответом на сообщение #24557] Mon, 13 June 2011 22:22 Переход к предыдущему сообщенияПереход к следующему сообщения
Rave_n   United States
Сообщений: 622
Зарегистрирован: December 2007
Географическое положение: Ленинградска�...
Гуру кайтостроения
все правильно кроме того что вторую половину делаем также... Просто после обклейки верха и затвердевания- не нужно эту половину матрицы снимать с болвана, надо снять ее одним куском вместе с болваном и перевернуть. снять лишки пластилина герметизирующего. покрыть разделительным слоем болван вместе с припусками готовой половины матрицы и уложить стеклоткань со смолой... после вставания смолы. разъеденить две половины матрицы и вынуть болван.

Движущая сила человечества — дух творческой неудовлетворенности

Известить модератора

Re: кайтборд самодельный [сообщение #24566 является ответом на сообщение #24560] Mon, 13 June 2011 22:39 Переход к предыдущему сообщенияПереход к следующему сообщения
Портной
Сообщений: 89
Зарегистрирован: September 2010
Географическое положение: Энгельс
Бывалый+

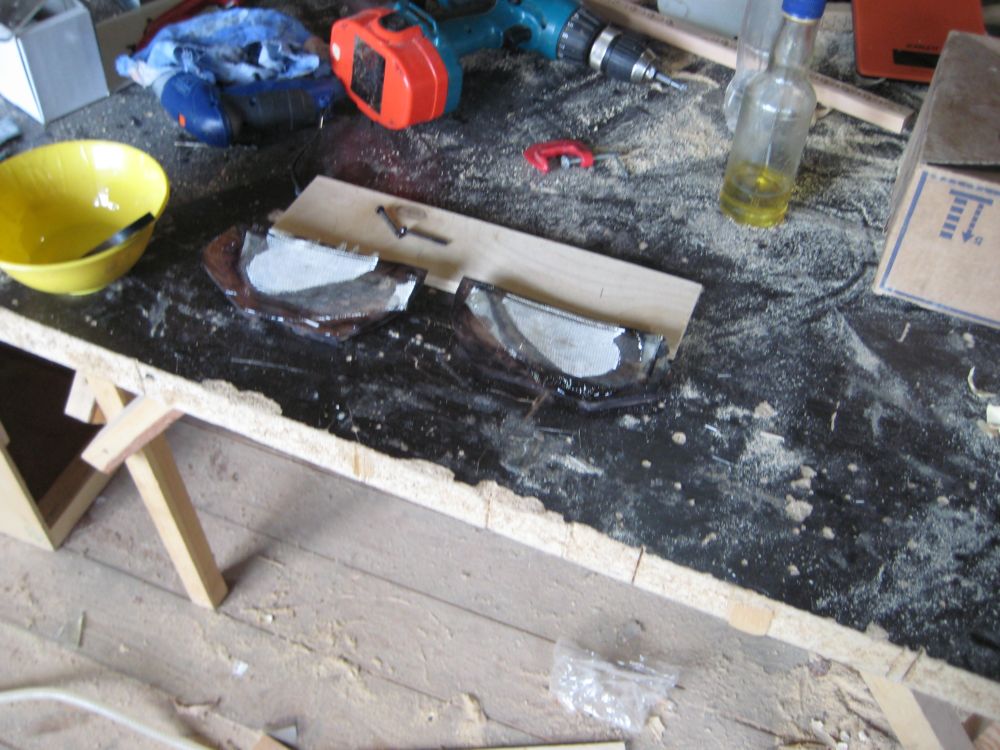

через 5 часов плавник испёкся.
index.php/fa/10003/0/

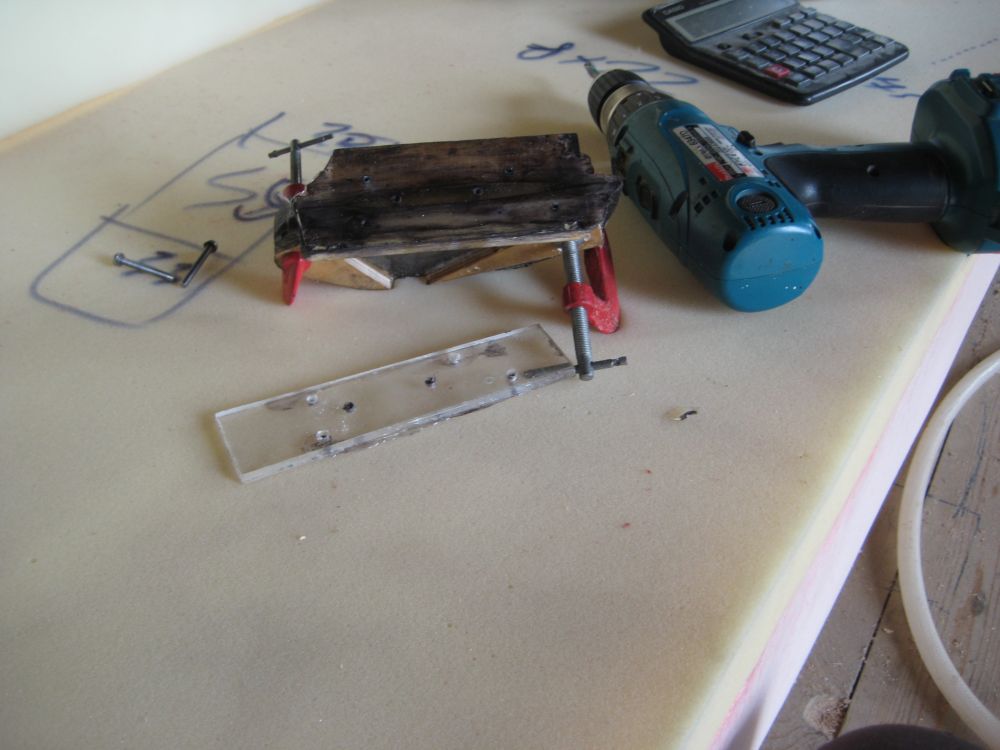

откручиваем боты сеимаем стекло.
index.php/fa/10004/0/

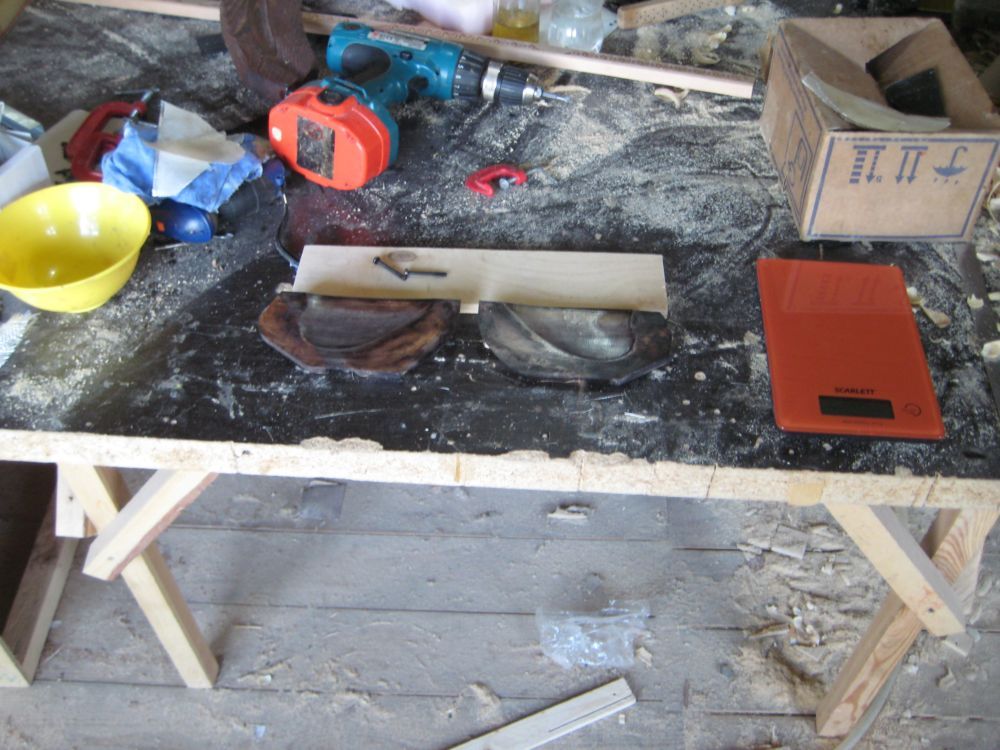

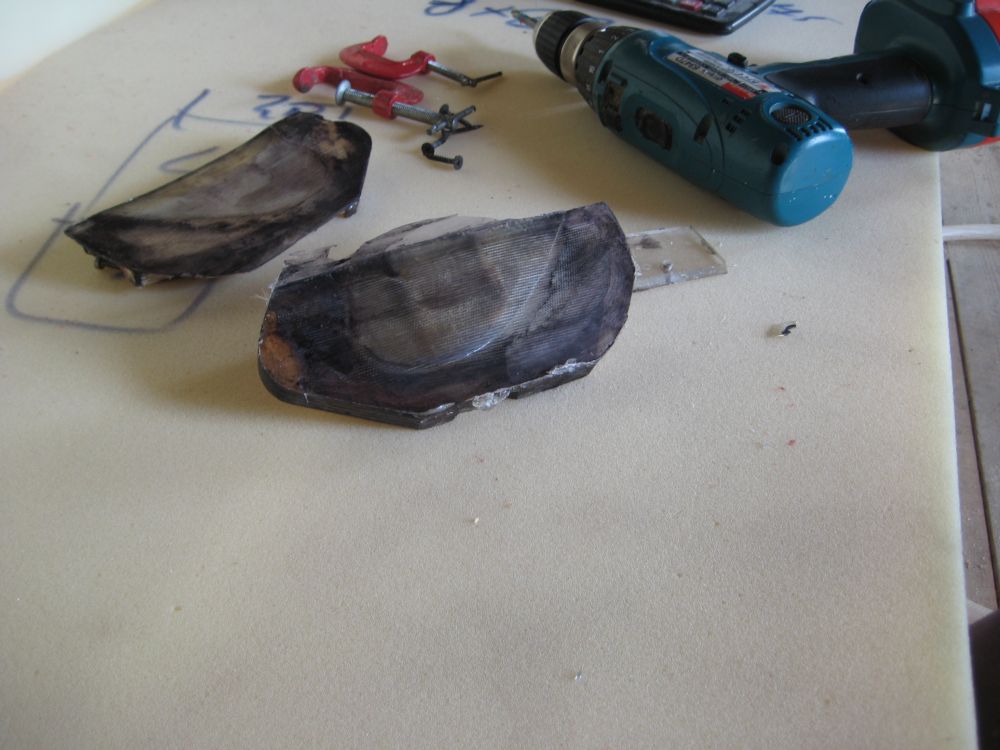

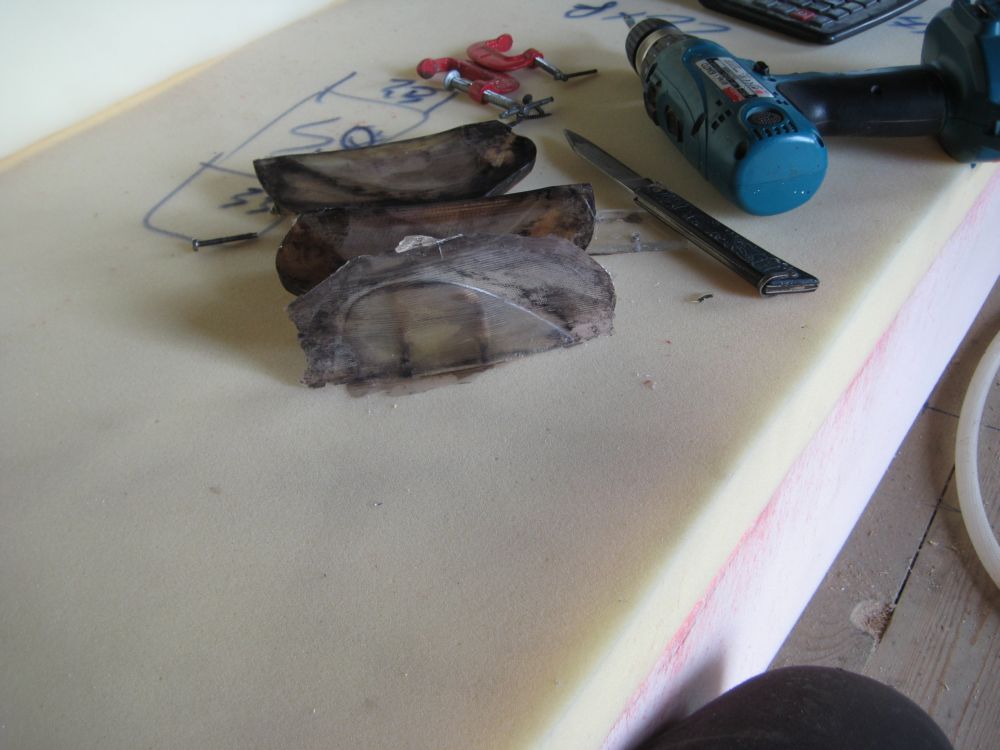

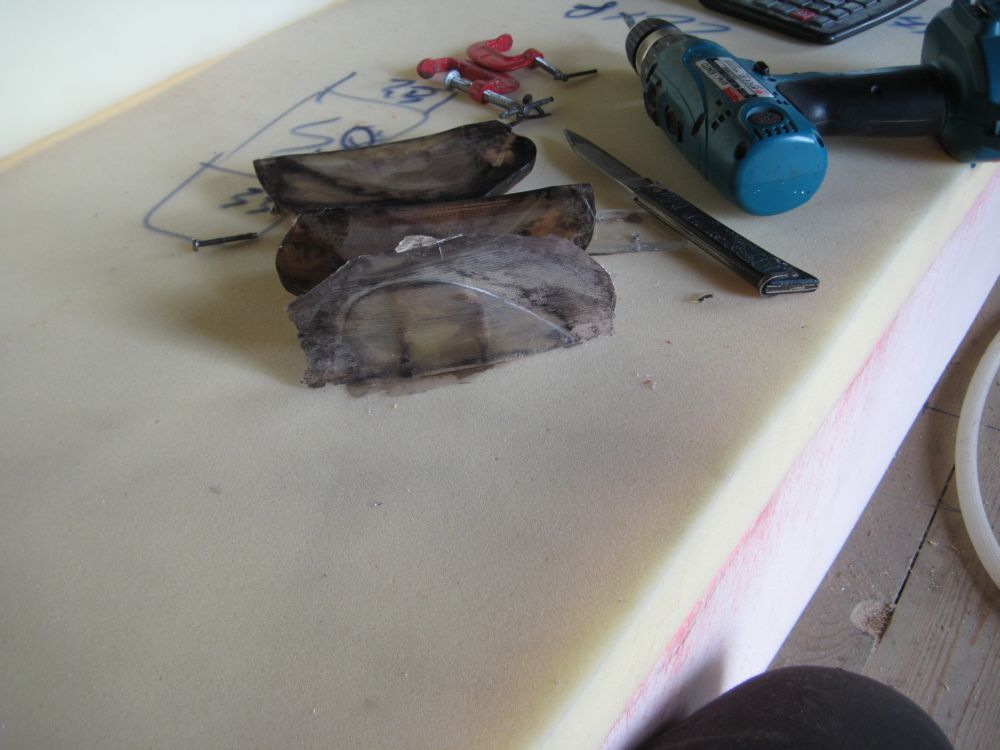

снимаем половину матрицы.
index.php/fa/10005/0/

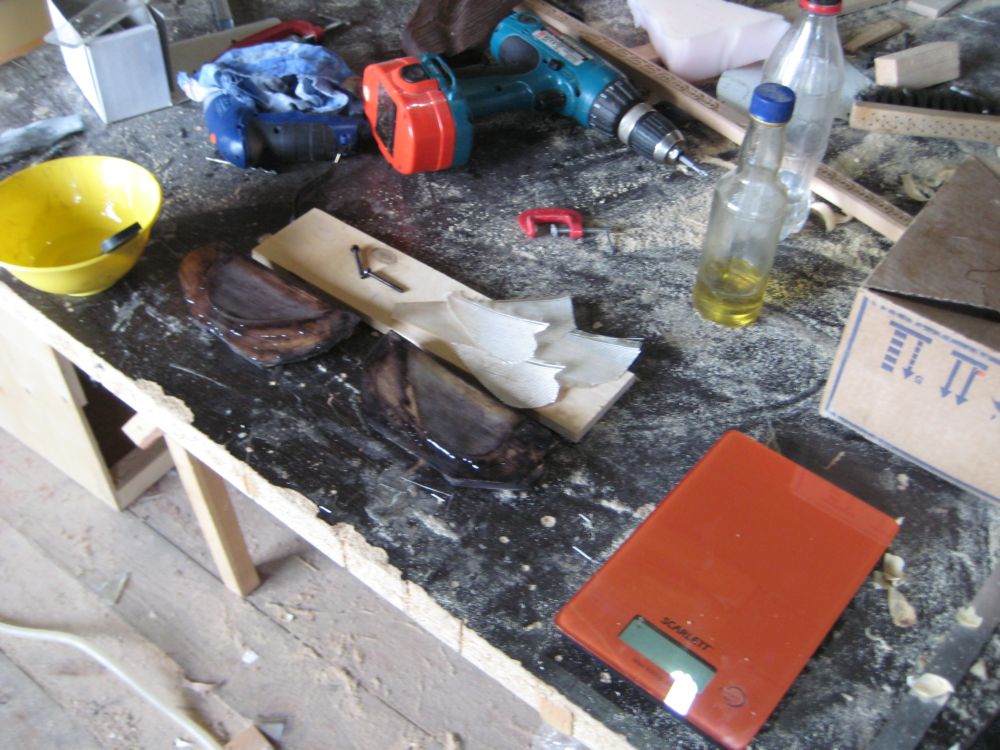

снимаем вторую половину
index.php/fa/10006/0/
обрабатываем наждачной бумагой
index.php/fa/10007/0/

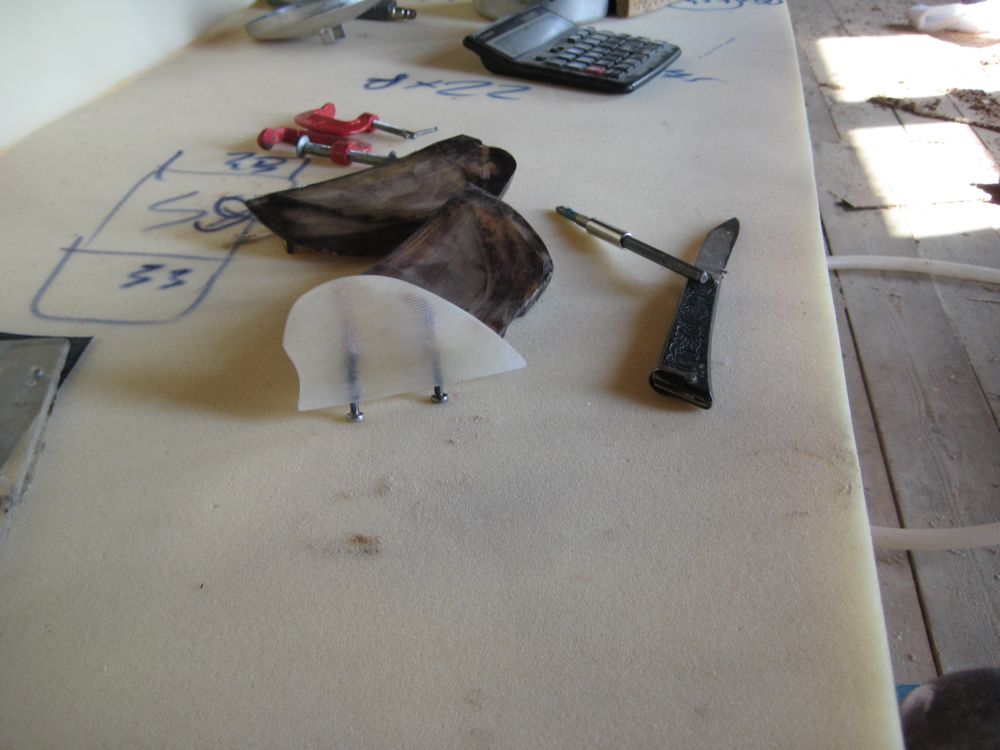

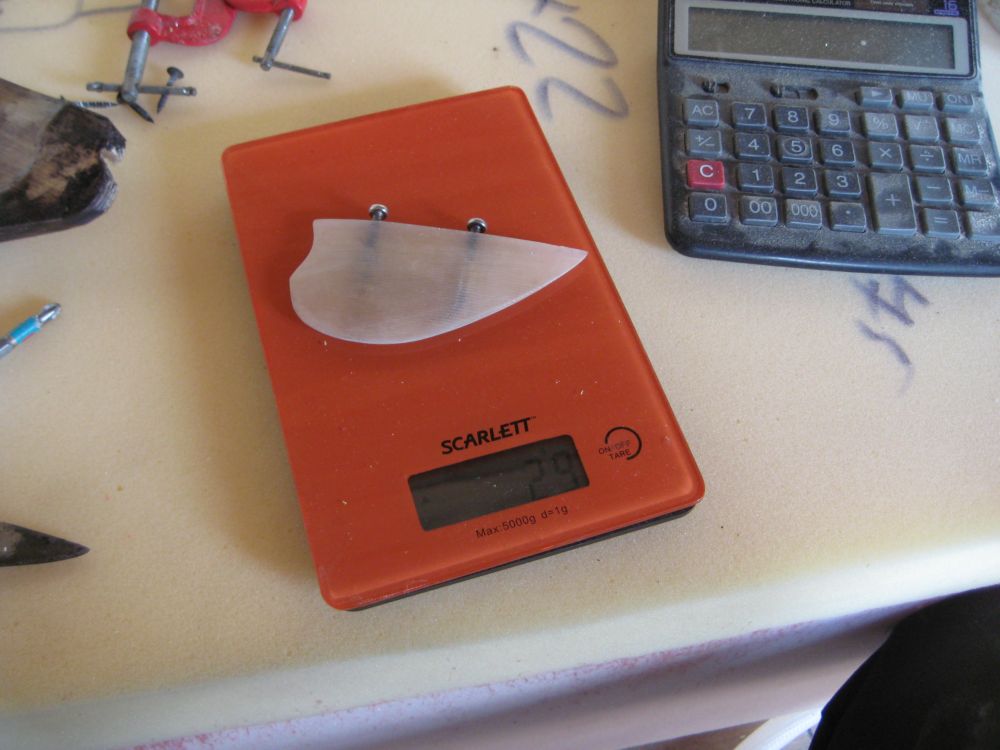

радуемся результату
index.php/fa/10008/0/
index.php/fa/10009/0/
можно красить!!! к критеке отнесусь нормально я первый раз работал сэпокситкой.
  • Вложение: 1.jpg
    (Размер: 83.74KB, Загружено 1797 раз)
  • Вложение: 2.jpg
    (Размер: 81.89KB, Загружено 1779 раз)
  • Вложение: 3.jpg
    (Размер: 93.18KB, Загружено 1795 раз)
  • Вложение: 4.jpg
    (Размер: 84.42KB, Загружено 1820 раз)
  • Вложение: 5.jpg
    (Размер: 95.20KB, Загружено 1804 раза)
  • Вложение: 6.jpg
    (Размер: 88.17KB, Загружено 1833 раза)
  • Вложение: 7.jpg
    (Размер: 87.10KB, Загружено 1779 раз)

Известить модератора

Re: кайтборд самодельный [сообщение #24568 является ответом на сообщение #24561] Mon, 13 June 2011 22:59 Переход к предыдущему сообщенияПереход к следующему сообщения
Портной
Сообщений: 89
Зарегистрирован: September 2010
Географическое положение: Энгельс
Бывалый+
Rave_n писал(а) Пнд, 13 Июнь 2011 22:22
все правильно кроме того что вторую половину делаем также... Просто после обклейки верха и затвердевания- не нужно эту половину матрицы снимать с болвана, надо снять ее одним куском вместе с болваном и перевернуть. снять лишки пластилина герметизирующего. покрыть разделительным слоем болван вместе с припусками готовой половины матрицы и уложить стеклоткань со смолой... после вставания смолы. разъеденить две половины матрицы и вынуть болван.


да!!! точно!!! так на много проще! Very Happy

Известить модератора

Re: кайтборд самодельный [сообщение #24569 является ответом на сообщение #24566] Mon, 13 June 2011 23:01 Переход к предыдущему сообщенияПереход к следующему сообщения
kartuz
Сообщений: 1824
Зарегистрирован: September 2006
Географическое положение: latvija
Гуру кайтостроения
отличный результат!!

Известить модератора

Re: кайтборд самодельный [сообщение #24572 является ответом на сообщение #9656] Tue, 14 June 2011 09:46 Переход к предыдущему сообщенияПереход к следующему сообщения
soloma
Сообщений: 27
Зарегистрирован: June 2010
Географическое положение: Омск
Новичок со стажем
Портной, Спасибо за идею с разделителем, надо попробовать. Я в качестве разделителя использую авто-шампунь с воском, но приходится наносить несколько слоев и сушить, а сохнет он долго.

Известить модератора

Re: кайтборд самодельный [сообщение #24573 является ответом на сообщение #9656] Tue, 14 June 2011 12:27 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения
... для начала,все вполне нормально. Но как улучшение,коробку для матрицы лучше делать металлическую,жесткую. Саму матрицу заливать с большим содержанием алюминиевой пудры,это для хорошей теплопроводности.И самое главное правильно расчитать колличество слоев стеклоткани(угля).Чтоб слои были по-тоньше и много и после укладки, половинки матрицы сжимать ОГРОМНОЙ силой ( не двумя струбцинками). Еще можно вкладывать пропитанные смолой бумажки с напечатанными картинками Smile . а потом в печку,или на жаркое место. (да,перед формовкой, матрицу тож прогреваем)
з.ы. ну,а я от такого способа отказался,мне проще и быстрее с куска толстого стеклотекстолита нашлифовать(прочность на высоте)

Известить модератора

Re: кайтборд самодельный [сообщение #24574 является ответом на сообщение #9656] Tue, 14 June 2011 12:59 Переход к предыдущему сообщенияПереход к следующему сообщения
Royzman
Сообщений: 360
Зарегистрирован: November 2007
Географическое положение: Украина, Днеп�...
Гуру кайтостроения
Всен правельно, вот только когда наносиш 1-й слой на матрицу, нада дать ему просохнуть чтоб смола была "до отлипа", тоесть когда ты кней пальцеп прикасаешся она была как пластилин, потом укладываеш все в матрицу. Я ложу по 4 слоя на каждую половинку 140 ткани. Матрица у меня ужимаеться 10-ю болтами с боков и оргстекло 6-ю сверху.

ЗЫ. Писали сто нада переворачивать болванку не снимая её с оправки и липить вторую половинку матрицы - так не получиться так как оправка с акрила имеет толщину и получаеться асиметрия. Я делал отдельно две части плавника, и не заморачивался с выставлением болванки на в оправке.

Известить модератора

Re: кайтборд самодельный [сообщение #24581 является ответом на сообщение #24574] Tue, 14 June 2011 20:59 Переход к предыдущему сообщенияПереход к следующему сообщения
Портной
Сообщений: 89
Зарегистрирован: September 2010
Географическое положение: Энгельс
Бывалый+


ЗЫ. Писали сто нада переворачивать болванку не снимая её с оправки и липить вторую половинку матрицы - так не получиться так как оправка с акрила имеет толщину и получаеться асиметрия. Я делал отдельно две части плавника, и не заморачивался с выставлением болванки на в оправке.[/quote]

акрил снемаеш и всё мажеш разделителем и лепиш !!!!

Известить модератора

Re: кайтборд самодельный [сообщение #24582 является ответом на сообщение #24581] Tue, 14 June 2011 21:04 Переход к предыдущему сообщенияПереход к следующему сообщения
Портной
Сообщений: 89
Зарегистрирован: September 2010
Географическое положение: Энгельс
Бывалый+

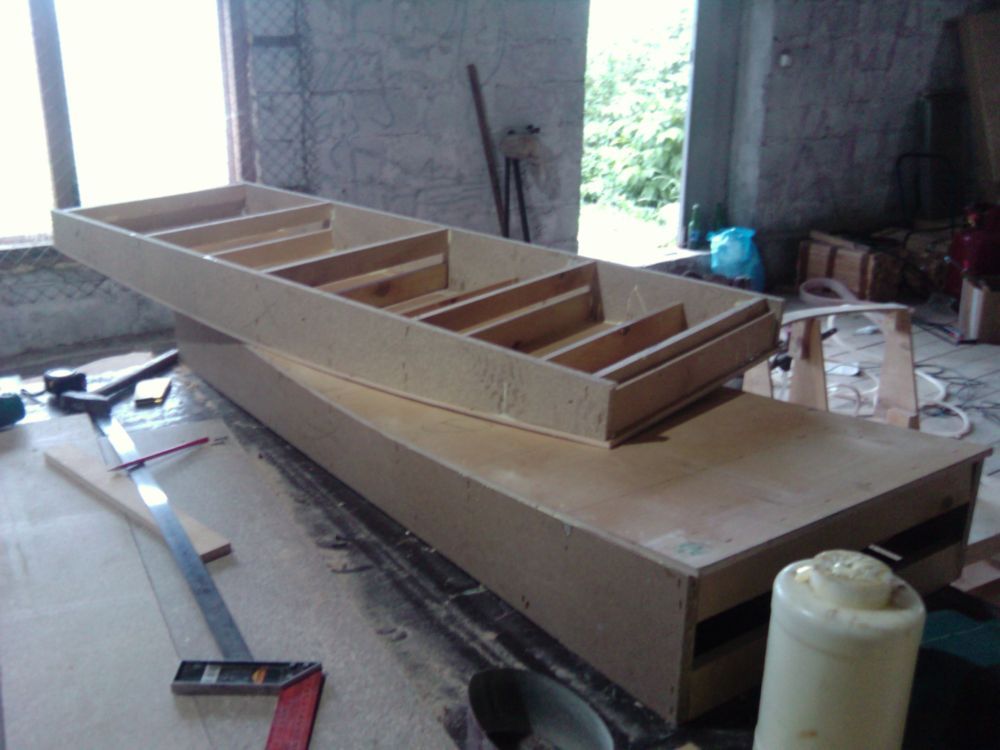

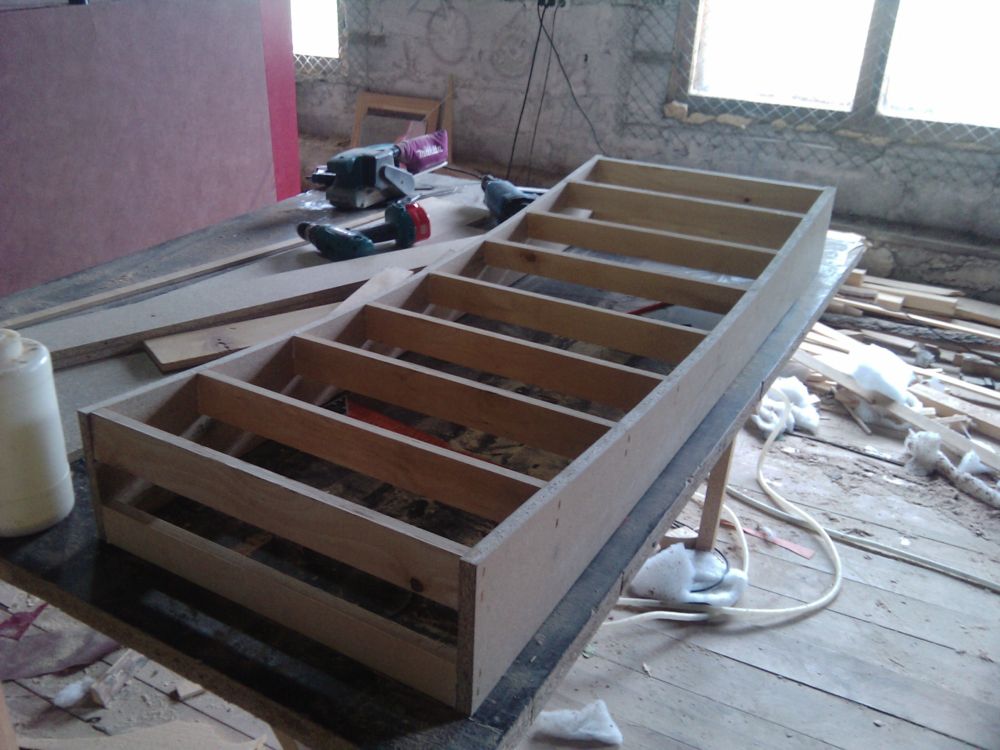

а ещё я сёдня сделал стапель! Very Happy
index.php/fa/10013/0/
index.php/fa/10014/0/

Известить модератора

Re: кайтборд самодельный [сообщение #24594 является ответом на сообщение #9656] Wed, 15 June 2011 09:58 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения
... ну,нормальный такой стапель. Только рокер несовсем виден. Rolling Eyes
з.ы. а ,это, стройматериаллы,не поназначению идут? Cool

Известить модератора

Re: кайтборд самодельный [сообщение #24605 является ответом на сообщение #24594] Wed, 15 June 2011 22:47 Переход к предыдущему сообщенияПереход к предыдущему сообщения
Портной
Сообщений: 89
Зарегистрирован: September 2010
Географическое положение: Энгельс
Бывалый+
vvs писал(а) Срд, 15 Июнь 2011 09:58
... ну,нормальный такой стапель. Только рокер несовсем виден. Rolling Eyes
з.ы. а ,это, стройматериаллы,не поназначению идут? Cool


моё производство материал тоже поэтому имею право!? Laughing
рокер 55мм.
