| Re: мой змей Flowform 2,25 м2 [сообщение #21363 является ответом на сообщение #21357] |
Sat, 25 December 2010 21:32   |
 |
arni
Сообщений: 341
Зарегистрирован: November 2005
Географическое положение: Киев
|
Гуру кайтостроения |
|
|
| BALLOON писал(а) Птн, 24 Декабрь 2010 16:45 |

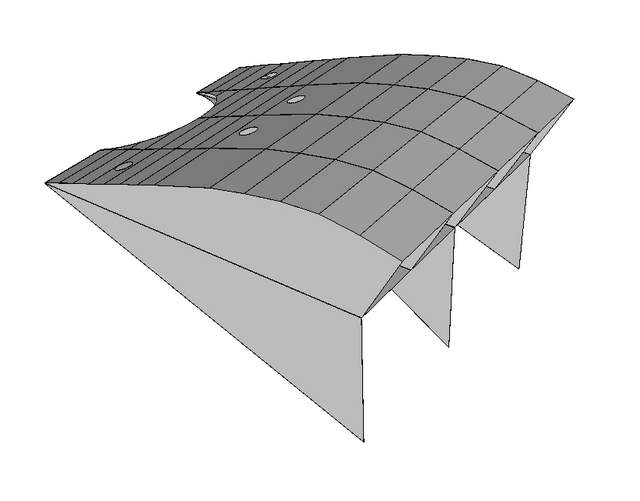

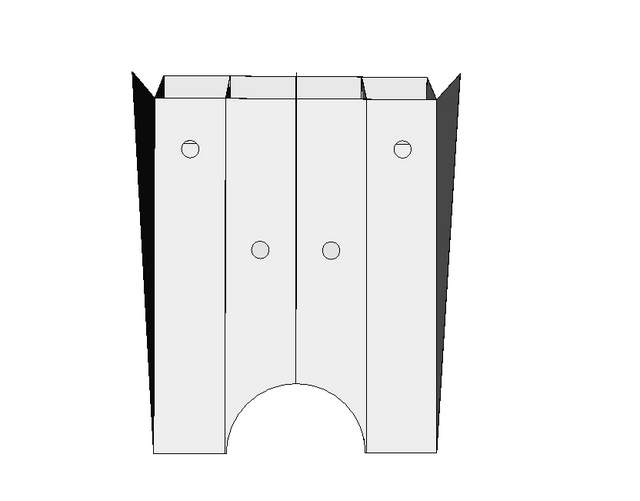

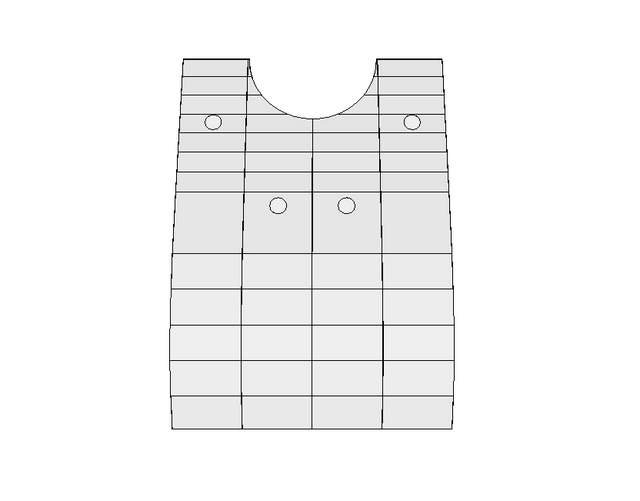

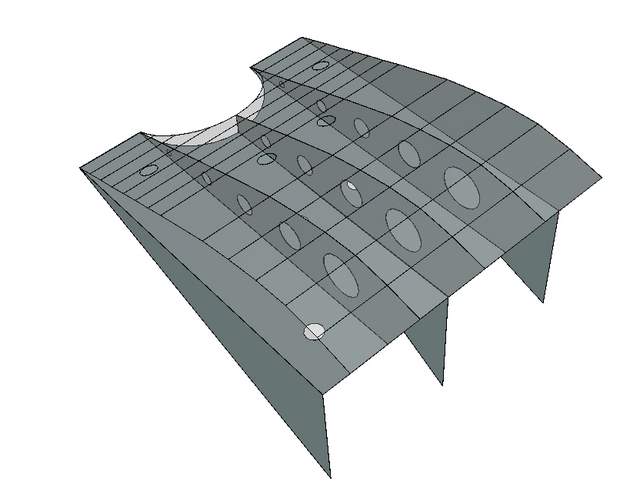

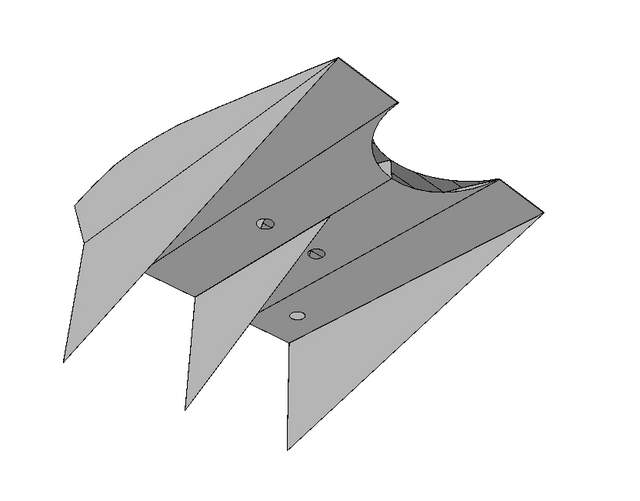

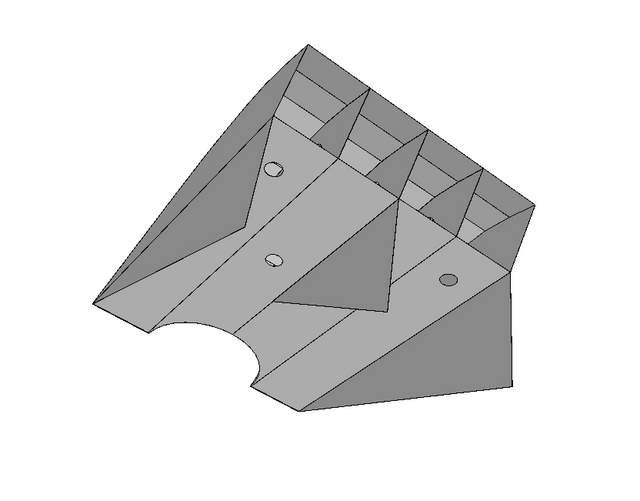

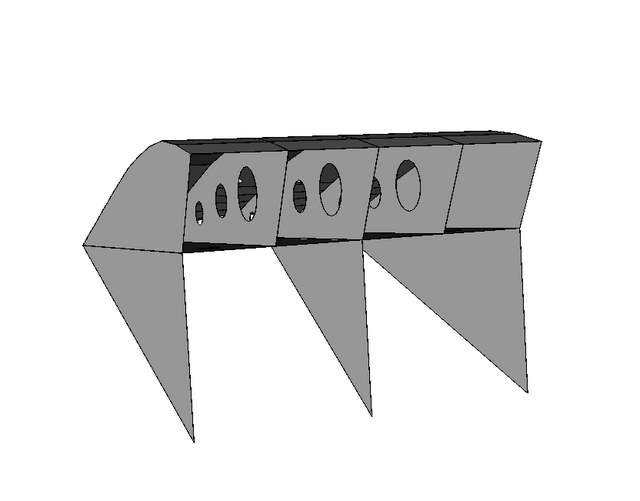

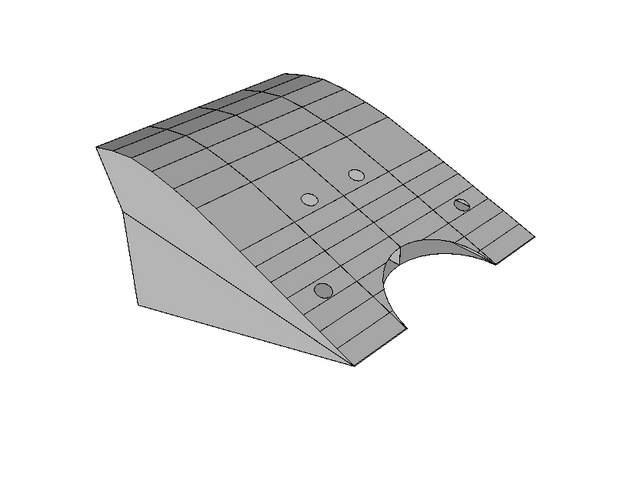

Вчера набросал проект Флоуформа и хотелось бы услышать мнения людей, кто уже такие делал.
За основу был взят «American Flowform (50 sq. ft)»
Мои изменения:
1. Удлинил, внутренние нервюры до задней кромки.
2. Удлинил, центральную нервюру до выреза.
3. Сделал во всех внутренних нервюрах отверстия.
4. Отверстия в верхнем и в нижнем полотнище, размещены на глазок.
Ещё думаю удлинить центральную косынку. На всю длину центральной нервюры.
Какие будут замечания? Так сказать после визуального, беглого осмотра.
Кто работает в T-FLEX CAD, могу выложить изходник. Для более детального изучения.
|
1.правильно, тоже так делал, флау стал красавчиком.
2.отлично
3.тоже делаю, только по 2 шт на нервюру.
4.примерно похоже, но может лучше по соотношению как в оригинале?
Центральную косынку можно и удлиннить, но большого смысла думаю не будет, хуже тоже, надо пробовать.
Вид сверху показывает, что флау не совсем прямоугольный, может не стоит так делать. По бокам стабилизаторы будут полукругом, для них наверное лучше быть ровними. Но это моё мнение, вот мои флау http://kite.io.ua/album102604_0 , практически все на основе американа.
Диллер "Аэрос"-а, форумчанам - хорошие скидки
[Обновления: Sat, 25 December 2010 21:37] Известить модератора |
|
|
|
| Re: мой змей Flowform 2,25 м2 [сообщение #21365 является ответом на сообщение #9657] |
Sat, 25 December 2010 22:37 |
BALLOON
Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...
|
Гуру кайтостроения |
|
|
arni
| Цитата: |
Вид сверху показывает, что флау не совсем прямоугольный, может не стоит так делать. По бокам стабилизаторы будут полукругом, для них наверное лучше быть ровними.
|
Это потому, что все приведённые изображения - в перспективе.
На самом деле, форма осталась прежняя, прямоугольная.
С фото ваших Флау я уже ознакомился. Красивые.
И сразу заметно, что задняя кромка в норме.
Вот и я решил сразу удлинить нервюры, чтобы избежать этой некрасивой деформации.
|
|
|
|
|
|
| Re: мой змей Flowform 2,25 м2 [сообщение #22594 является ответом на сообщение #9657] |
Fri, 11 February 2011 10:57 |
BALLOON
Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...
|
Гуру кайтостроения |
|
|

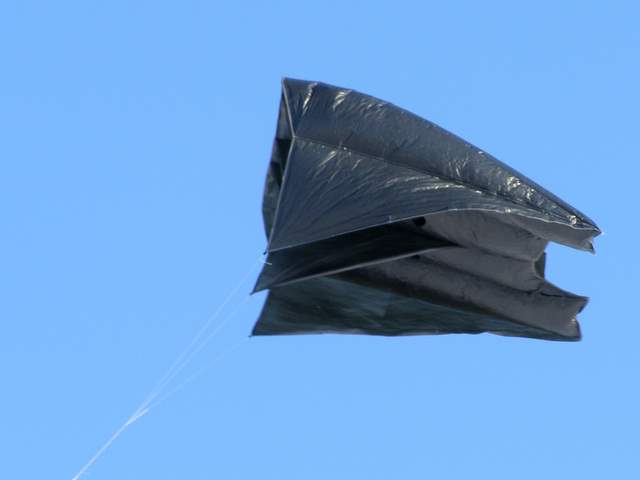

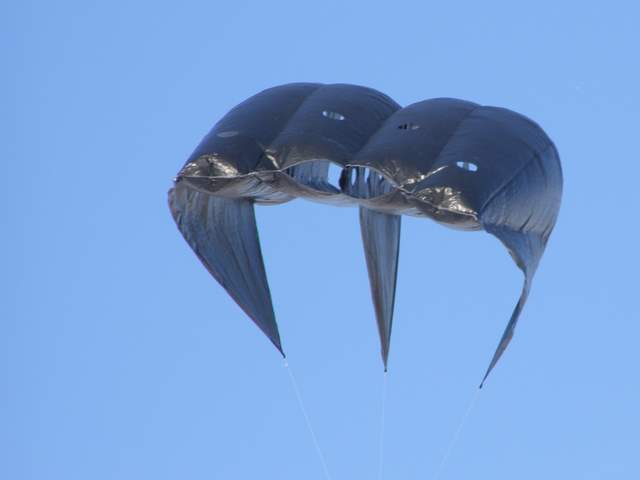

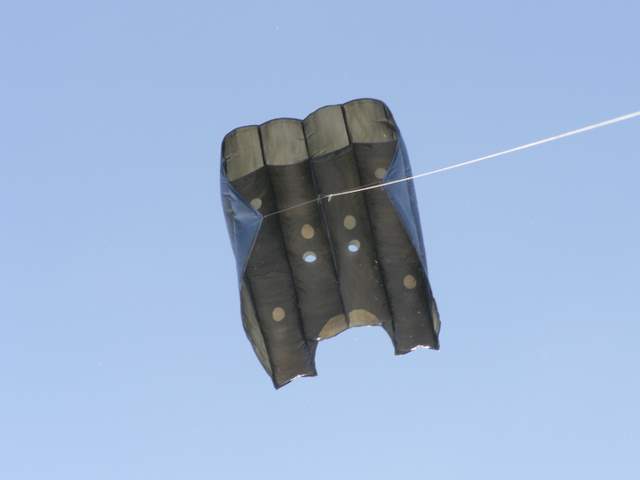

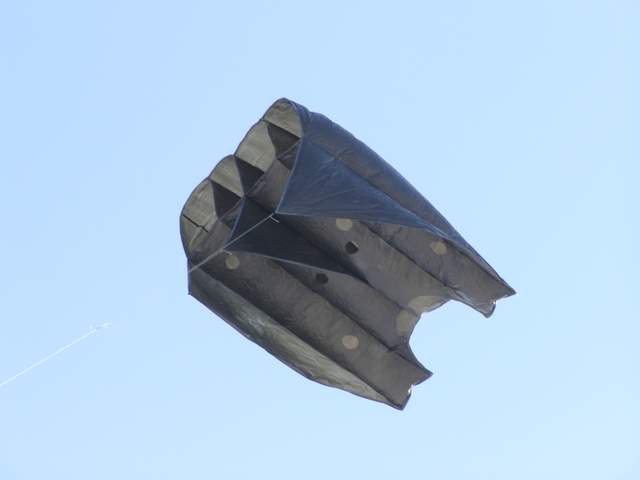

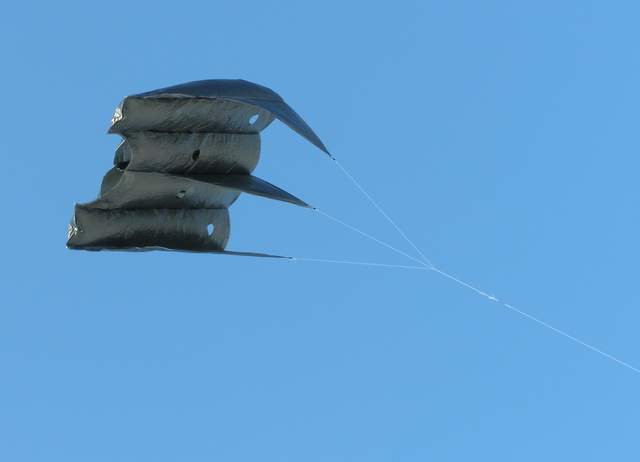

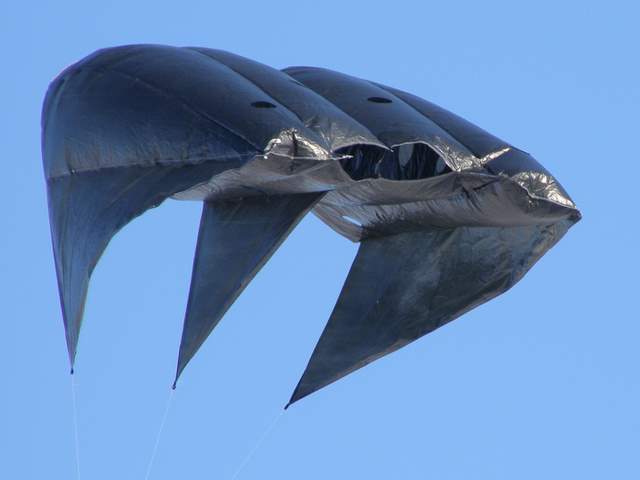

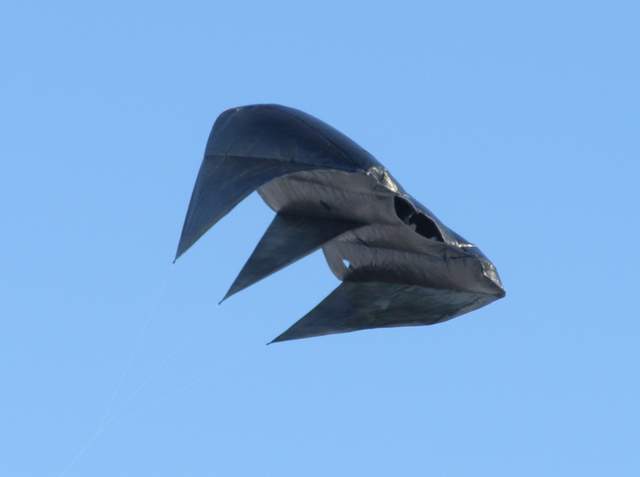

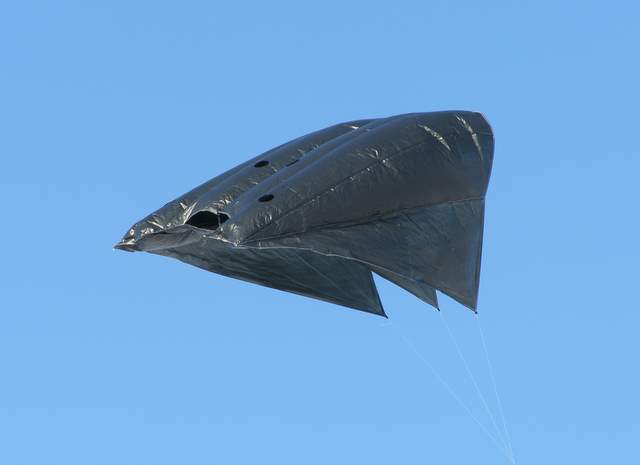

Наконец-то я выкроил время и доделал свой FLOWFORM.
Сегодня произвёл первый запуск.
Ветер - 3 м\с с порывами до 5 м\с, температура - 13 градусов.
Сразу выяснилось, что нужно переделать строповку, потому как кайт всё время при порывах пытался заваливаться на левую сторону. Но даже так, он не падал и висел в воздухе около часа.
А я в то время сидел дома, пил чай и отогревался.
Растяжений пока незаметно, швы в норме.
Тягу кайт создавал, при вышеуказанном ветре – 1,5…2 кг.
Кайт этот не такой простой.
Своего рода – ЭКСПЕРЕМЕНТ!
Он выполнен, на 95% из полиэтилена
+ немного узкого скотча для усиления мест сшивания.
Петли на косынках выполнены их полиэстеровой ленты.
Шилось всё прямой строчкой.
В общем.., получился вот такой гибрид!
На завтра обещают ветер 8 м\с с порывами до 14 м\с.
Как раз будит хорошая возможность провести ТЕСТДРАЙВ. Проверить, как поведёт себя полиэтилен под такими нагрузками, да ещё и на морозе?!
Как буду держать полиэтиленовые швы!?
Какую тягу создаст!? И так далее…
-

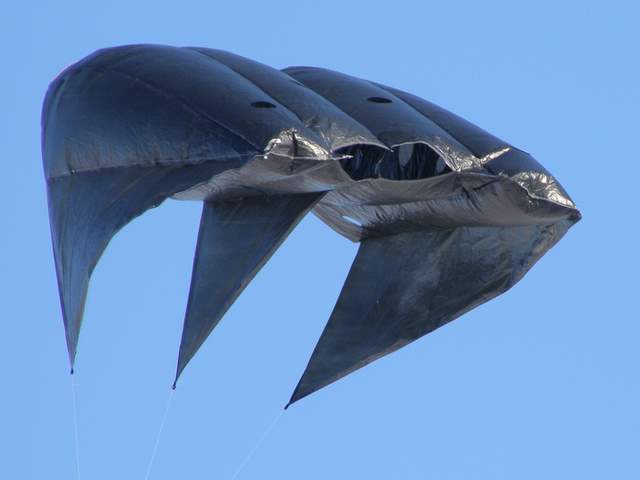

Вложение: P2110024.JPG
(Размер: 16.15KB, Загружено 1853 раза)
-
Вложение: P2110037.JPG
(Размер: 13.53KB, Загружено 1818 раз)
-
Вложение: P2110043.JPG
(Размер: 16.99KB, Загружено 1805 раз)
-
Вложение: P2110056.JPG
(Размер: 15.29KB, Загружено 1851 раз)
-
Вложение: P2110059.JPG
(Размер: 14.29KB, Загружено 1832 раза)
-
Вложение: P2110066.JPG
(Размер: 23.85KB, Загружено 1868 раз)
-
Вложение: P2110070.JPG
(Размер: 17.56KB, Загружено 1878 раз)
-
Вложение: P2110100.JPG
(Размер: 17.31KB, Загружено 1844 раза)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Re: мой змей Flowform 2,25 м2 [сообщение #22627 является ответом на сообщение #9657] |
Sat, 12 February 2011 17:38 |
BALLOON
Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...
|
Гуру кайтостроения |
|
|
Второй день испытаний.
Температура около -7.
Ветер З, Ю-З 6…8 м\с с порывами до 10…13 м\с.
Плюс, лёгкий снегопад.

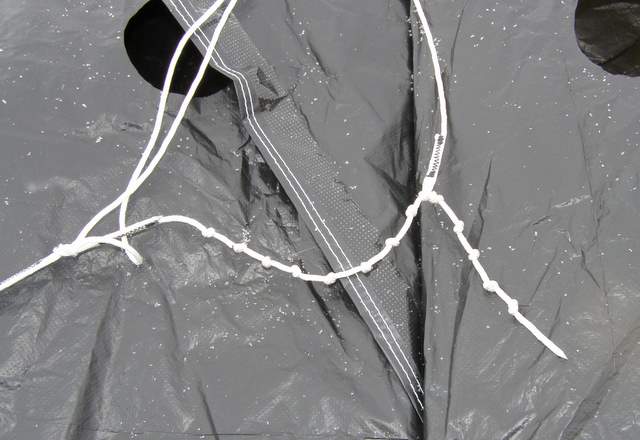

Накануне вечером переделал строповку.
Сделал из верёвки 2мм неизвестного происхождения (сердцевина + плотная оплётка, практически не тянется).
Сделал центральную регулировочную стропу.
Вшил петли для крепления хвоста.
Запуск!
Стартовал сходу.
Набрал высоту.
Но потом, когда закрепил верёвку, что бы не держать в руках, стало заметно «рыскание».
То есть вилял из стороны в сторону, с маленькой амплитудой.
Висел так около часа. Я в том время сидел за компом и поглядывал на него через окошко.
Стал спускать.
Оказалось, что не так просто смотать 40…50 метров тонкого капронового шнура.
Тем более, кайт на мои действия, яро сопротивлялся.
Спустил.
Проверил состояние. Всё в норме!
Вытряхнул малость снега из него.
Укоротил центральную стропу.
Снова запустил.
Ветер стал усиливаться.
«Рыскание» стало вроде бы поменьше.
Толи настройка строповки помогла толи ветер....
Отпустил его метров на 50 (по верёвке) и снова привязал.
Ушел домой, пить чай!
Потом ходил по делам.
В общем.., часа 1,5…2 кайт висел сам по себе. Без моего присутствия.
Перед спуском, решил замерить тягу.
3…4 кг, на порывах доходило до – 5,5 кг.
Стал спускать. И понял, что я попал.. и это на долго…
За 5…7 минут, я смотал, примерно 3…4 метра верёвки.
И уже устали руки.
Хорошо помогли. Один подтягивал верёвку, другой сматывал.
Чтобы потянуть, приходилось накидывать один оборот верёвки на ладонь.
Иначе верёвка просто скользила в руках (перчатках).
Кое-как спустил.
Поверил состояние.
После визуального осмотра, ни растяжений и разрывов обнаружено не было.
Был очень удивлен такому результату!!! Не ожидал я такой прыти от полиэтилена.
Может что-то, где-то и потянулось.., но на глаз это не заметно.
А сверять линейные размеры – мне было лень.
Вот только с хвостом мне не удалось его сегодня запустить.
И в зенит он пока не выходил и даже не приближался к нему.
Как будит время, буду доводить его до ума.

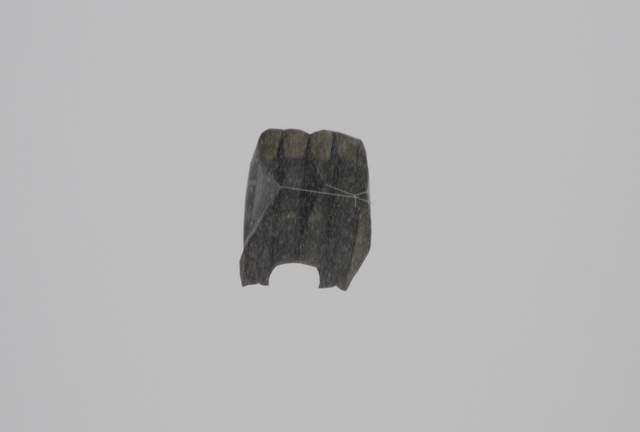

Из-за идущего снега, толком снять ни чего не удалось.
-
Вложение: P2120024.JPG
(Размер: 42.31KB, Загружено 1855 раз)
-
Вложение: P2120012.JPG
(Размер: 9.96KB, Загружено 1815 раз)
|
|
|
|
| Re: мой змей Flowform 2,25 м2 [сообщение #22634 является ответом на сообщение #22627] |
Sat, 12 February 2011 18:19 |
Портной
Сообщений: 89
Зарегистрирован: September 2010
Географическое положение: Энгельс
|
Бывалый+ |
|
|
| BALLOON писал(а) Сбт, 12 Февраль 2011 17:38 |
Второй день испытаний.
Температура около -7.
Ветер З, Ю-З 6…8 м\с с порывами до 10…13 м\с.
Плюс, лёгкий снегопад.
Накануне вечером переделал строповку.
Сделал из верёвки 2мм неизвестного происхождения (сердцевина + плотная оплётка, практически не тянется).
Сделал центральную регулировочную стропу.
Вшил петли для крепления хвоста.
Запуск!
Стартовал сходу.
Набрал высоту.
Но потом, когда закрепил верёвку, что бы не держать в руках, стало заметно «рыскание».
То есть вилял из стороны в сторону, с маленькой амплитудой.
Висел так около часа. Я в том время сидел за компом и поглядывал на него через окошко.
Стал спускать.
Оказалось, что не так просто смотать 40…50 метров тонкого капронового шнура.
Тем более, кайт на мои действия, яро сопротивлялся.
Спустил.
Проверил состояние. Всё в норме!
Вытряхнул малость снега из него.
Укоротил центральную стропу.
Снова запустил.
Ветер стал усиливаться.
«Рыскание» стало вроде бы поменьше.
Толи настройка строповки помогла толи ветер....
Отпустил его метров на 50 (по верёвке) и снова привязал.
Ушел домой, пить чай!
Потом ходил по делам.
В общем.., часа 1,5…2 кайт висел сам по себе. Без моего присутствия.
Перед спуском, решил замерить тягу.
3…4 кг, на порывах доходило до – 5,5 кг.
Стал спускать. И понял, что я попал.. и это на долго…
За 5…7 минут, я смотал, примерно 3…4 метра верёвки.
И уже устали руки.
Хорошо помогли. Один подтягивал верёвку, другой сматывал.
Чтобы потянуть, приходилось накидывать один оборот верёвки на ладонь.
Иначе верёвка просто скользила в руках (перчатках).
Кое-как спустил.
Поверил состояние.
После визуального осмотра, ни растяжений и разрывов обнаружено не было.
Был очень удивлен такому результату!!! Не ожидал я такой прыти от полиэтилена.
Может что-то, где-то и потянулось.., но на глаз это не заметно.
А сверять линейные размеры – мне было лень.
Вот только с хвостом мне не удалось его сегодня запустить.
И в зенит он пока не выходил и даже не приближался к нему.
Как будит время, буду доводить его до ума.
Из-за идущего снега, толком снять ни чего не удалось.
|
хороший кайт!!! камеру планируеш поднимать? я тоже шью флау.2.5м2 с масштабировал и накосячил  !"№;%, жду тканюху чтоб рибы перекроить планирую камеру поднять слепить сферу. камеру нашол а вот механизм не как не придумаю, главное заморочится!!!!
|
|
|
|
| Re: мой змей Flowform 2,25 м2 [сообщение #22639 является ответом на сообщение #22634] |
Sat, 12 February 2011 22:29 |
BALLOON
Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...
|
Гуру кайтостроения |
|
|
| Портной писал(а) Сбт, 12 Февраль 2011 22:19 |
хороший кайт!!! камеру планируеш поднимать?
|
О подвесе камеры пока не думал.
Да и нет сейчас второй камеры, которую можно было бы выделить на такое дело.
И которую, не жалко было бы разгрохать или как минимум стряхнуть.
А вообще…, у меня где-то лежит, специальный бокс, который я делал под свой Olympus.
Коробка с высланным изнутри 4 см паралоном. Оставалось только крепление сделать. Ну и с наружной стороны можно было бы добавить паралончику в отдельных местах.
Конечно, от падения с высоты 30…50 метров, это не спасло бы камеру. Но вот смягчить удар при неудачном приземлении – помогло бы.
А вообще, идея интересная.
Нужно будит получше изучить повадки и поведения кайта у земли.
Сделать муляж, с весом камеры, и потренироваться в запусках и приземлениях.
|
|
|
|
