Re: кайтборд самодельный [сообщение #17816 является ответом на сообщение #17814] Sat, 17 July 2010 06:20 Переход к предыдущему сообщенияПереход к следующему сообщения
вадим
Сообщений: 41
Зарегистрирован: March 2009
Географическое положение: УЛЬЯНОВСК
Немножко бывалый
мастер 70 привет ты стеклоткань толщину какую используешь, импортную или нашу, как думаешь есть смысл положить два по 200 или один 450, просто видел каталог кабрины за 08 год у них ткань в районе 450 грамм в один слой. просто тоже есть задумка сделать очень хорошею доску сейчас эксперементирую с материалами

Известить модератора

Re: кайтборд самодельный [сообщение #17839 является ответом на сообщение #17816] Sun, 18 July 2010 14:30 Переход к предыдущему сообщенияПереход к следующему сообщения
Uma 47   Ukraine
Сообщений: 22
Зарегистрирован: July 2009
Географическое положение: ХарькOFF
Новичок со стажем
конечно есть два по двести первую по волокнам относительно доски вторую под 45". Но дело не в весе ткани а в качестве плетения, у меня была ткань одонй массы, но одна расползалась а у второй не раздвинеш волокна соответственно и цена разная.

Известить модератора

Re: кайтборд самодельный [сообщение #17933 является ответом на сообщение #9656] Fri, 23 July 2010 19:51 Переход к предыдущему сообщенияПереход к следующему сообщения
morf
Сообщений: 17
Зарегистрирован: July 2010
Новичок++
ХОчу поведать как я сделал самодельные петли. Я уже делал много петель но эти оказались самые удачные. Для них мне понадобилось
1 автомобильный ремень безопасности.
2 2 электрода из нержавейки.
3 Кусок хорошей крепкой ткани
4 кусок вспененного пвх
5 кусок неопрена
делаем выкройку для пластика пвх и вырезаем по ней из пластика петлю
index.php/fa/7462/0/

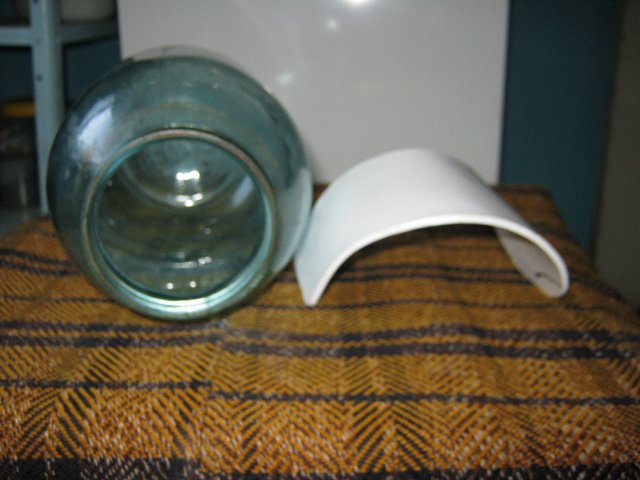

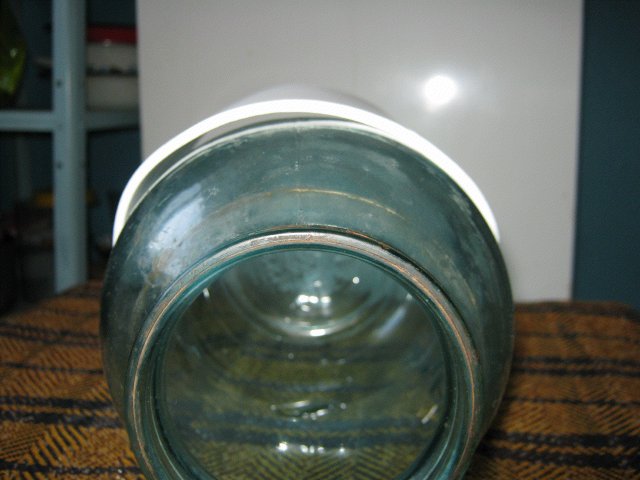

сгибаем вырезанный пластик нагрев его по 2-х литровой банке.index.php/fa/7463/0/
index.php/fa/7464/0/

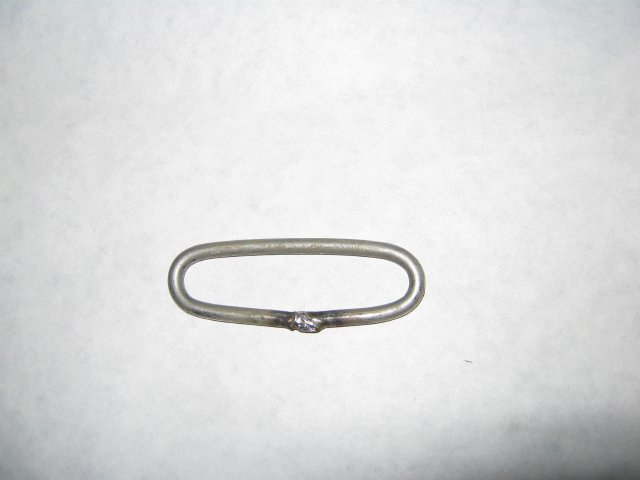

делаем из нержавеющего электрода две петли
index.php/fa/7465/0/

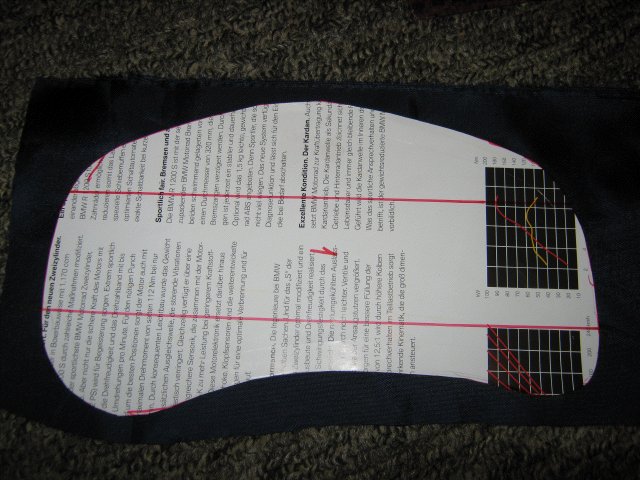

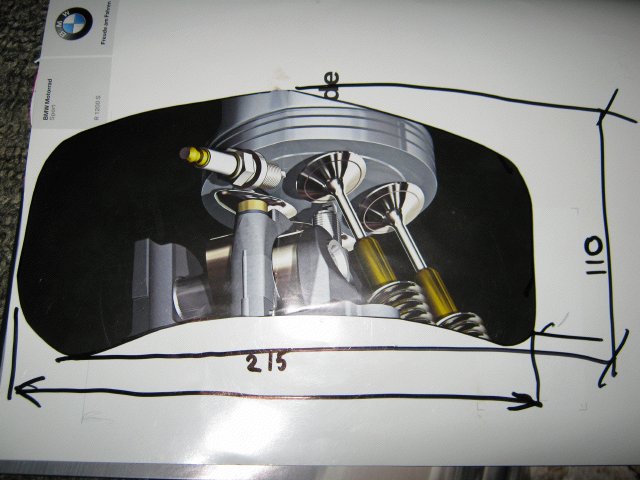

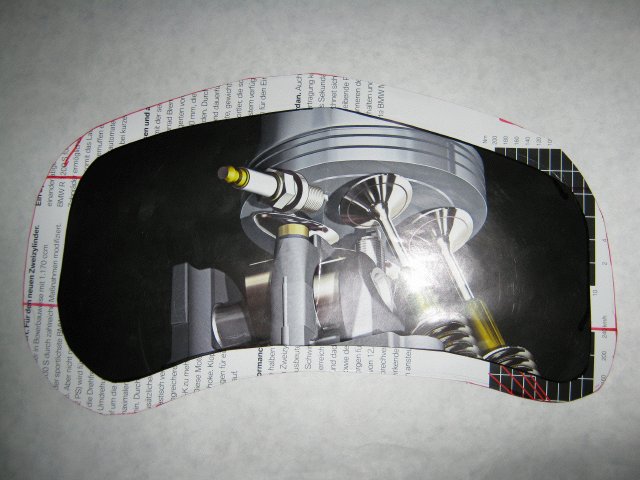

делаем еще одну выкройку для ткани отметив на ней линии по которым будет пришиваться лямка.
index.php/fa/7466/0/
и вырезаем из ткани две выкройки
index.php/fa/7467/0/
делаем лямку она должна быть шире автомобильного ремня я сшил две узких
index.php/fa/7468/0/

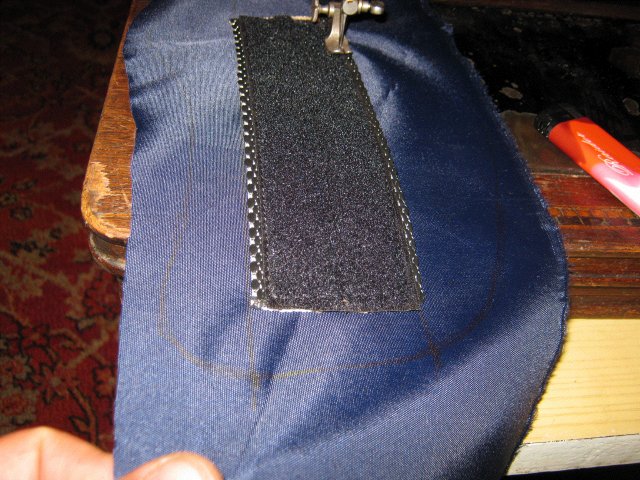

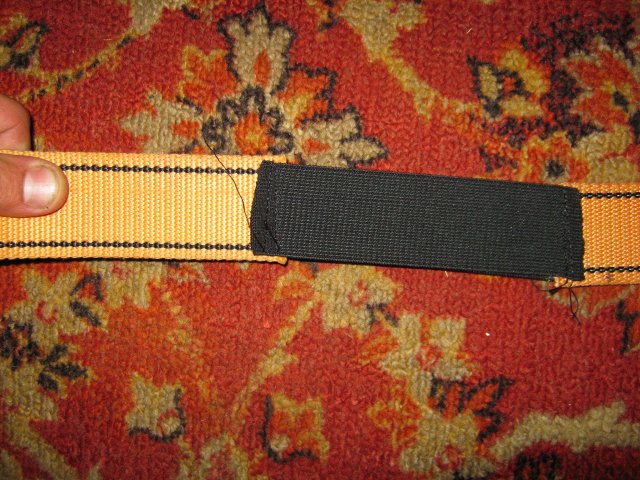

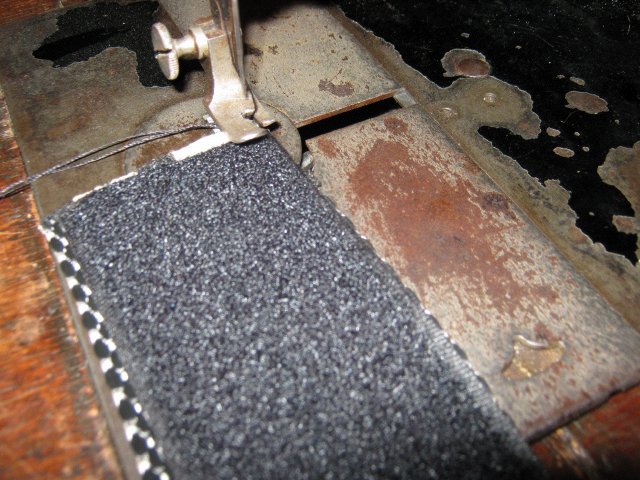

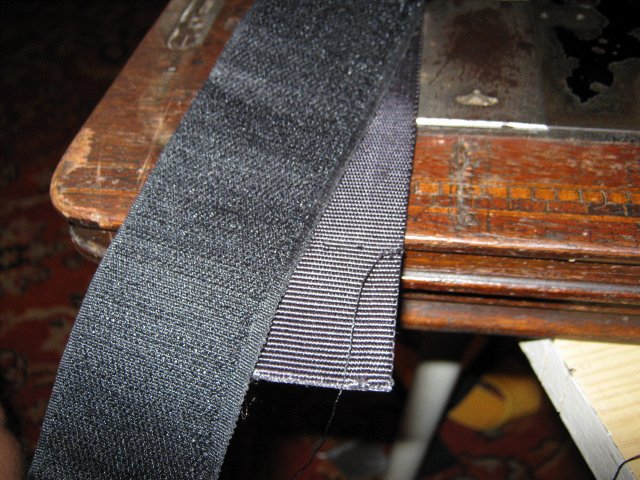

пришиваем к ней ворсистую сторону липучки.
index.php/fa/7469/0/

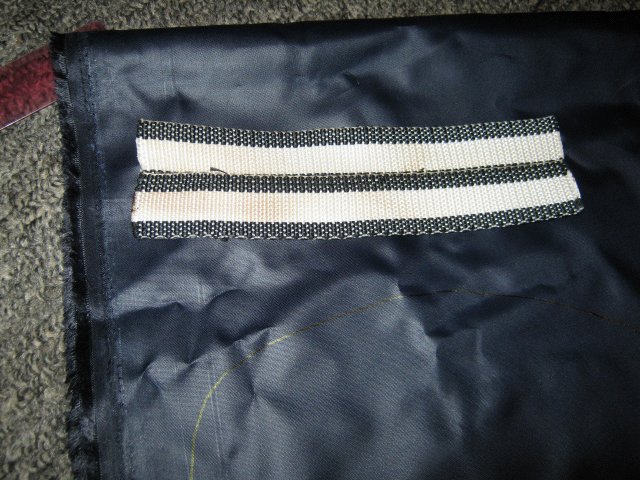

пришиваем лямку к выкройке
index.php/fa/7470/0/
  • Вложение: IMG_4810.jpg
    (Размер: 51.00KB, Загружено 3048 раз)
  • Вложение: IMG_4811.jpg
    (Размер: 44.82KB, Загружено 2926 раз)
  • Вложение: IMG_4812.jpg
    (Размер: 51.23KB, Загружено 2957 раз)
  • Вложение: IMG_4813.jpg
    (Размер: 30.00KB, Загружено 2992 раза)
  • Вложение: IMG_4814.jpg
    (Размер: 53.88KB, Загружено 3019 раз)
  • Вложение: IMG_4923.jpg
    (Размер: 69.75KB, Загружено 2950 раз)
  • Вложение: IMG_4925.jpg
    (Размер: 80.65KB, Загружено 2964 раза)
  • Вложение: IMG_4926.jpg
    (Размер: 84.15KB, Загружено 2962 раза)
  • Вложение: IMG_4927.jpg
    (Размер: 88.79KB, Загружено 2949 раз)

Известить модератора

Re: кайтборд самодельный [сообщение #17934 является ответом на сообщение #9656] Fri, 23 July 2010 20:07 Переход к предыдущему сообщенияПереход к следующему сообщения
morf
Сообщений: 17
Зарегистрирован: July 2010
Новичок++
Лямку пришиваем двумя швами вдоль
index.php/fa/7471/0/
сшиваем две выкройки вместе
index.php/fa/7472/0/

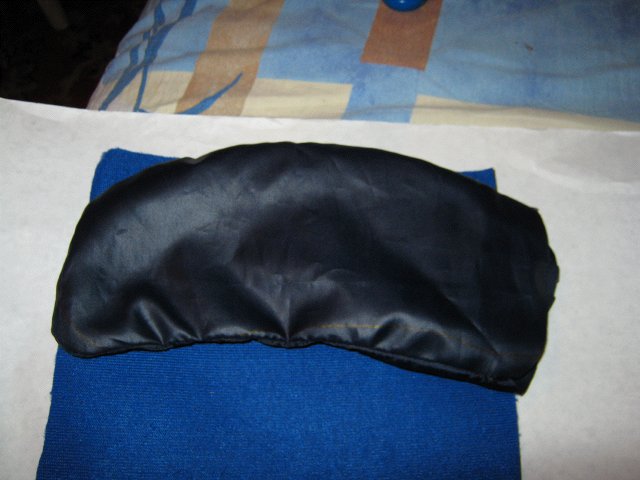

и выворачиваем
index.php/fa/7475/0/

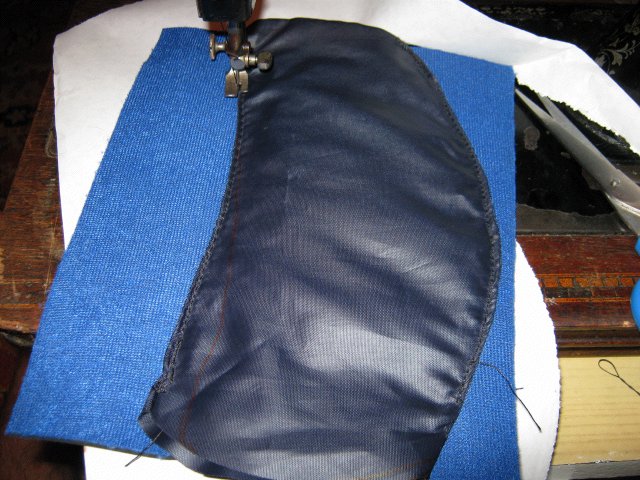

берем неорен, я использовал пояс для похудания он есть в любом спортивном магазине и стоит копейки пришиваем к неопрену получившуюся деталь
index.php/fa/7473/0/

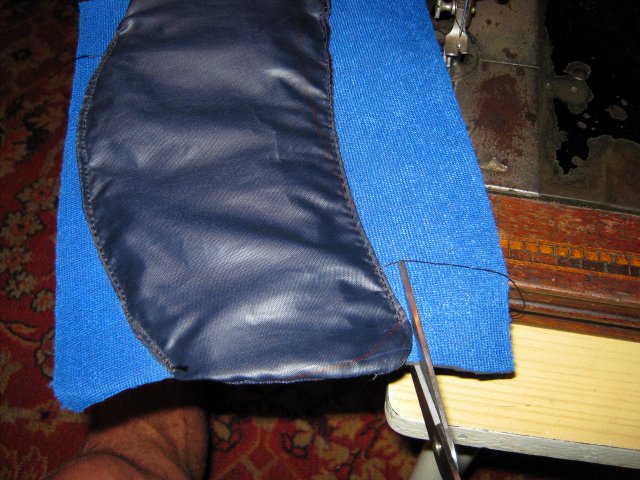

отрезаем лишний неопрен
index.php/fa/7474/0/
и выворачиваем его
index.php/fa/7476/0/
index.php/fa/7477/0/

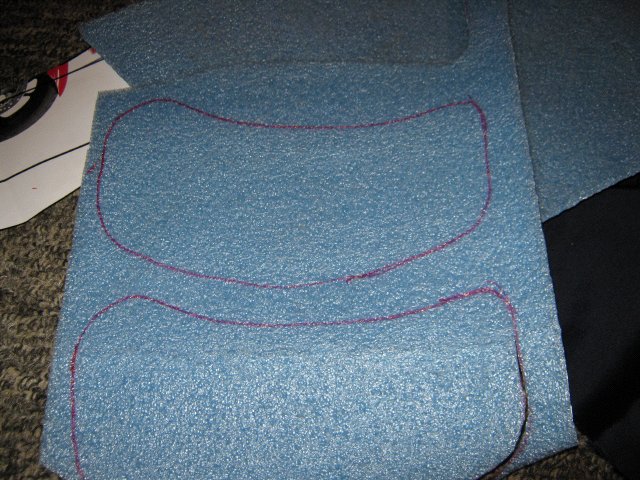

берем пяти миллиметровый пенафол (утеплитель) есть в любом строительном магазине и вырезаем из него две выкройки по которым вырезался пластик
index.php/fa/7478/0/

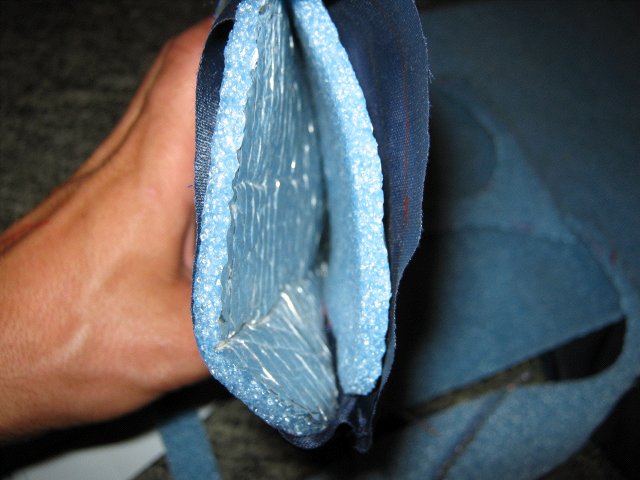

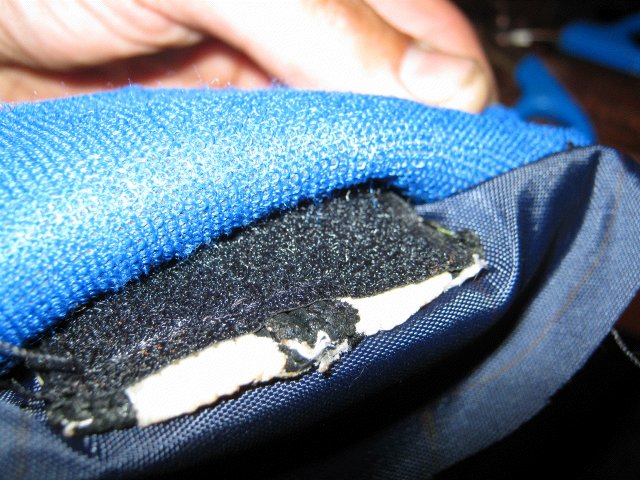

и запихиваем в петлю
index.php/fa/7479/0/

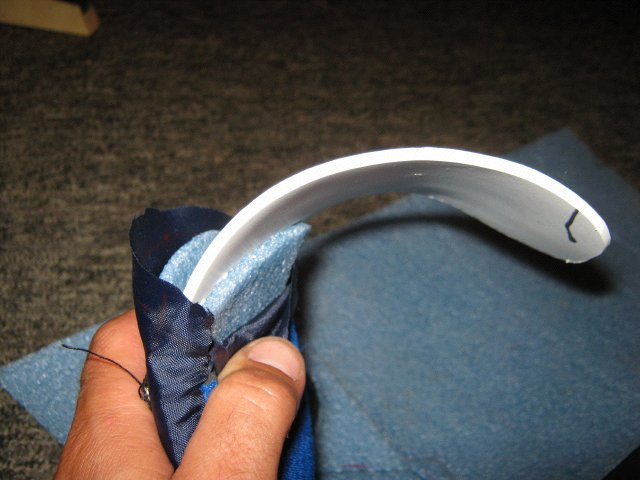

тудаже вставляем пластик
index.php/fa/7480/0/
  • Вложение: IMG_4928.jpg
    (Размер: 42.84KB, Загружено 2893 раза)
  • Вложение: IMG_4929.jpg
    (Размер: 47.58KB, Загружено 2967 раз)
  • Вложение: IMG_4931.jpg
    (Размер: 80.50KB, Загружено 2875 раз)
  • Вложение: IMG_4932.jpg
    (Размер: 77.84KB, Загружено 2910 раз)
  • Вложение: IMG_4930.jpg
    (Размер: 43.50KB, Загружено 2950 раз)
  • Вложение: IMG_4933.jpg
    (Размер: 89.49KB, Загружено 2924 раза)
  • Вложение: IMG_4934.jpg
    (Размер: 41.81KB, Загружено 2910 раз)
  • Вложение: IMG_4935.jpg
    (Размер: 94.59KB, Загружено 2888 раз)
  • Вложение: IMG_4937.jpg
    (Размер: 50.29KB, Загружено 2940 раз)
  • Вложение: IMG_4938.jpg
    (Размер: 49.50KB, Загружено 2979 раз)

Известить модератора

Re: кайтборд самодельный [сообщение #17935 является ответом на сообщение #9656] Fri, 23 July 2010 20:20 Переход к предыдущему сообщенияПереход к следующему сообщения
morf
Сообщений: 17
Зарегистрирован: July 2010
Новичок++

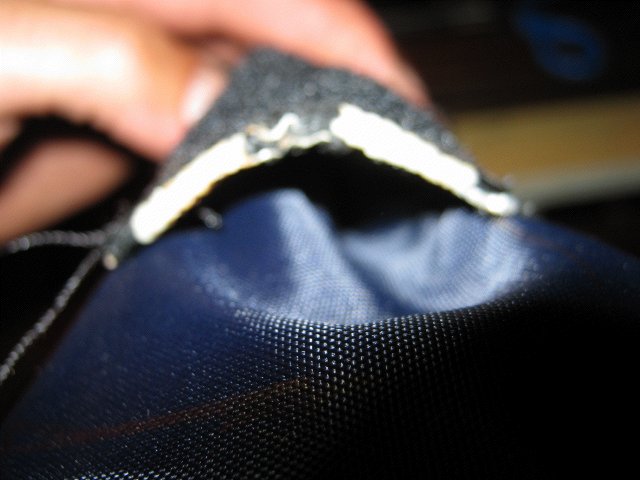

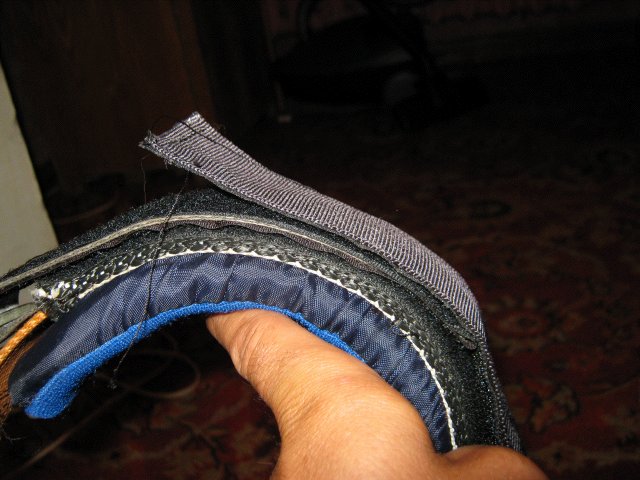

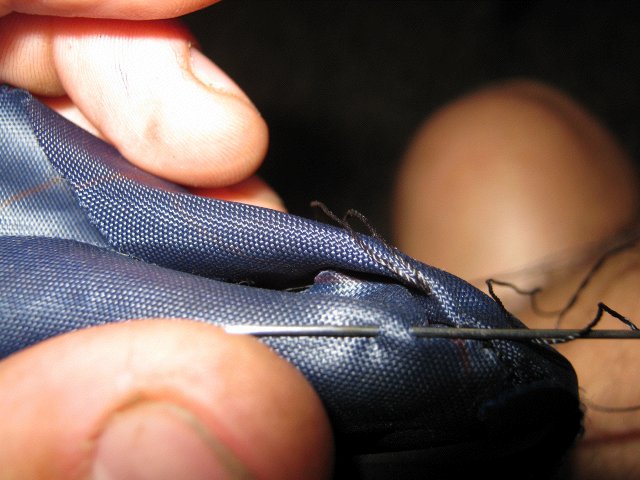

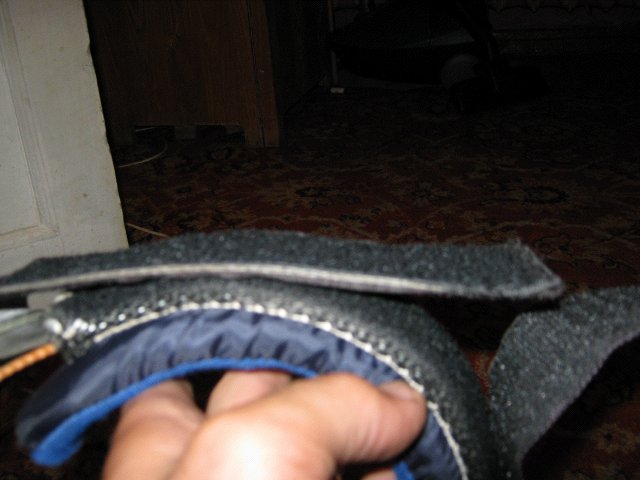

край мне пришлось зашивать руками
index.php/fa/7481/0/

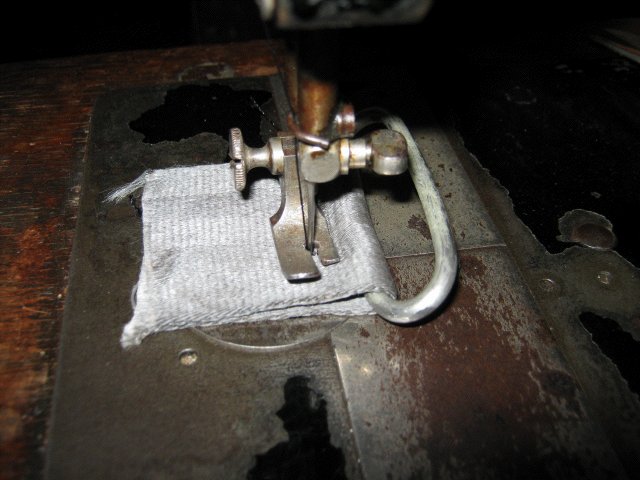

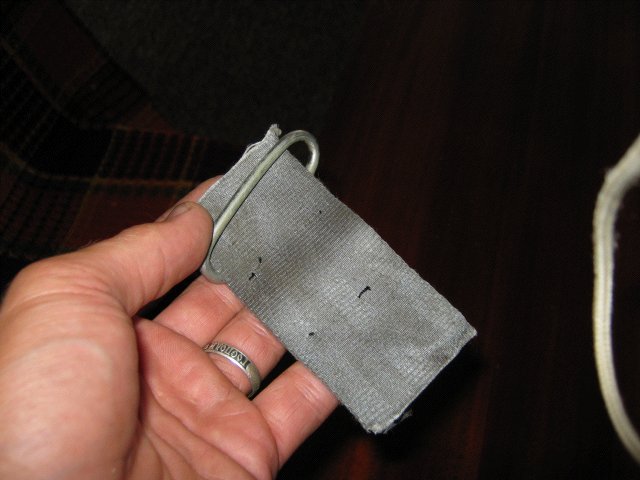

вырезаем из машинного ремня маленькую лямку и пришиваем к неий петлю из нержавейки
index.php/fa/7482/0/
index.php/fa/7483/0/

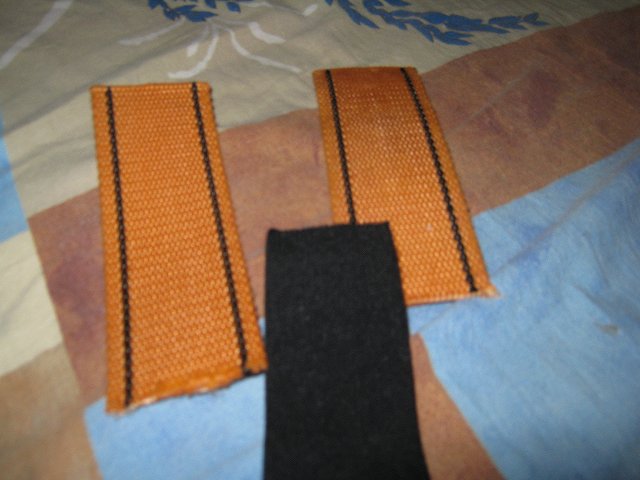

берем еше две коротких лямки можно из тогоже ремня , но мне попались лямки по жестче и кусок резинки
index.php/fa/7484/0/

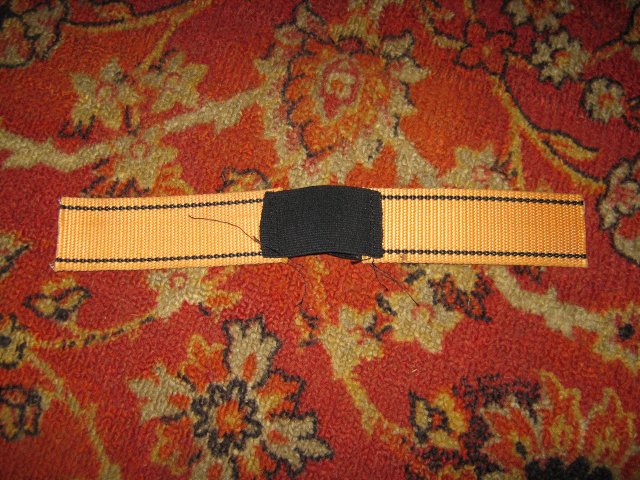

и пришиваем резинку посередине
index.php/fa/7485/0/
index.php/fa/7486/0/

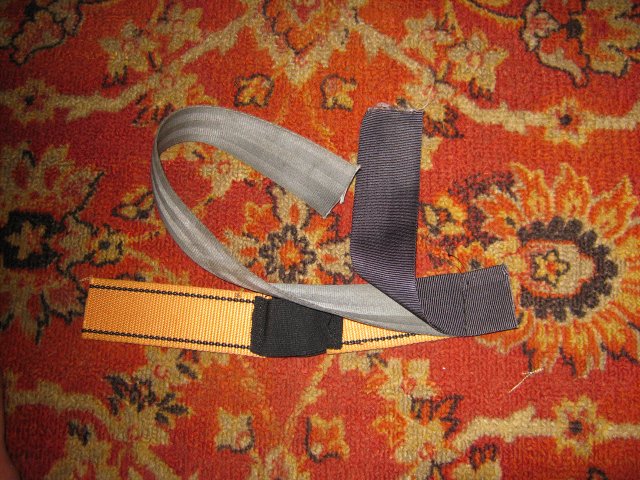

пришиваем к получившейся детали еше две лямки одну длинную другую короткую
index.php/fa/7487/0/

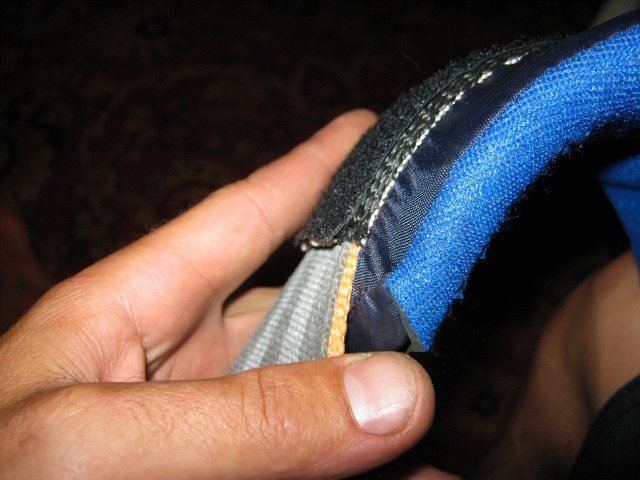

к короткой лямке пришиваем колючую часть липучки
index.php/fa/7488/0/

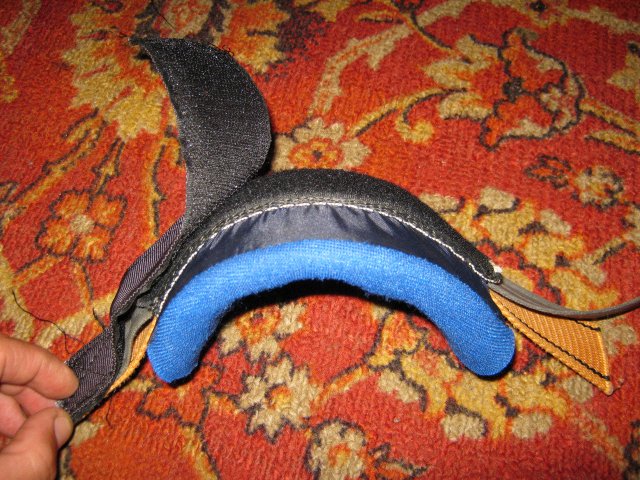

и вставляем длинную лямку и лямку с резинкой в петлю.index.php/fa/7489/0/
index.php/fa/7490/0/
  • Вложение: IMG_4939.jpg
    (Размер: 56.58KB, Загружено 2852 раза)
  • Вложение: IMG_4940.jpg
    (Размер: 42.94KB, Загружено 2819 раз)
  • Вложение: IMG_4941.jpg
    (Размер: 53.90KB, Загружено 2912 раз)
  • Вложение: IMG_4942.jpg
    (Размер: 45.24KB, Загружено 2837 раз)
  • Вложение: IMG_4943.jpg
    (Размер: 97.69KB, Загружено 2901 раз)
  • Вложение: IMG_4944.jpg
    (Размер: 95.94KB, Загружено 2893 раза)
  • Вложение: IMG_4946.jpg
    (Размер: 100.27KB, Загружено 2869 раз)
  • Вложение: IMG_4947.jpg
    (Размер: 85.23KB, Загружено 2877 раз)
  • Вложение: IMG_4949.jpg
    (Размер: 54.40KB, Загружено 2880 раз)
  • Вложение: IMG_4951.jpg
    (Размер: 103.87KB, Загружено 2873 раза)

Известить модератора

Re: кайтборд самодельный [сообщение #17936 является ответом на сообщение #9656] Fri, 23 July 2010 20:29 Переход к предыдущему сообщенияПереход к следующему сообщения
morf
Сообщений: 17
Зарегистрирован: July 2010
Новичок++

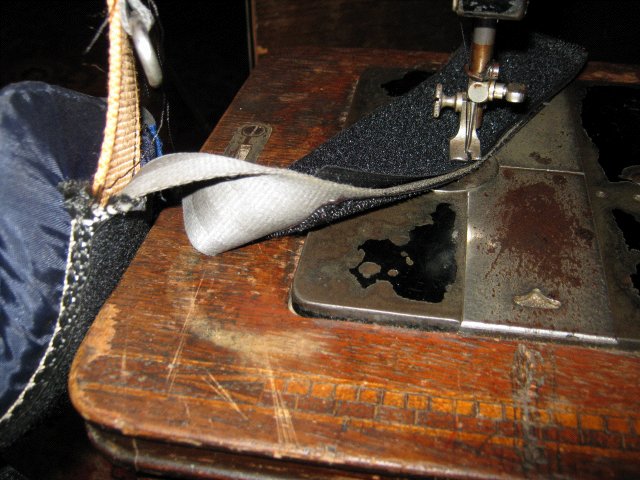

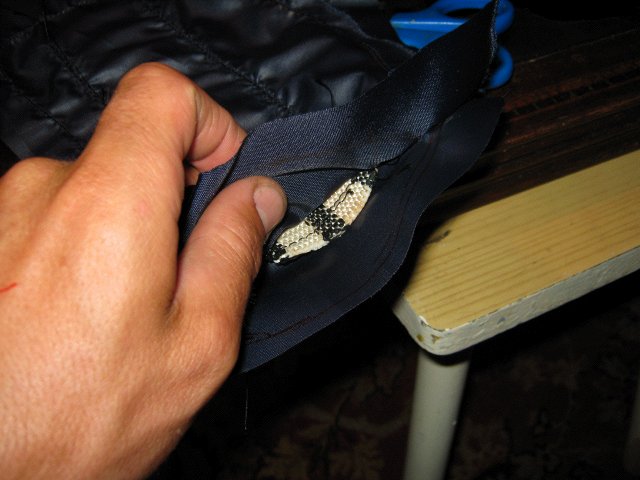

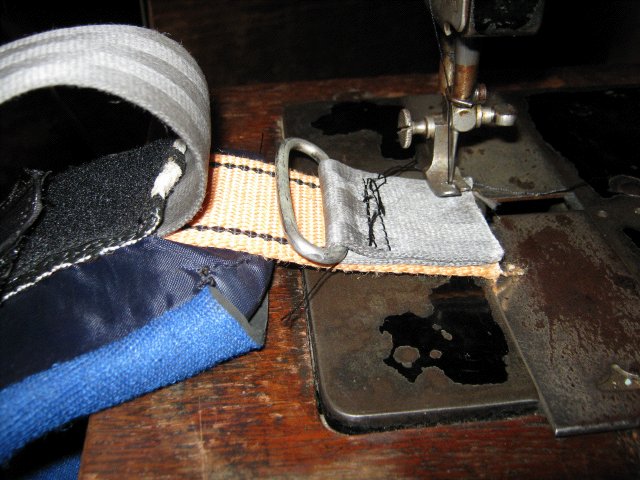

пришиваем хлястик со стольным ухом к другой стороне петли но к одной лямке вторая остается свободной.
index.php/fa/7492/0/
и теперь пришиваем липучку к свободной лямке с одной стороны ворсистую с другой колючую.
index.php/fa/7493/0/

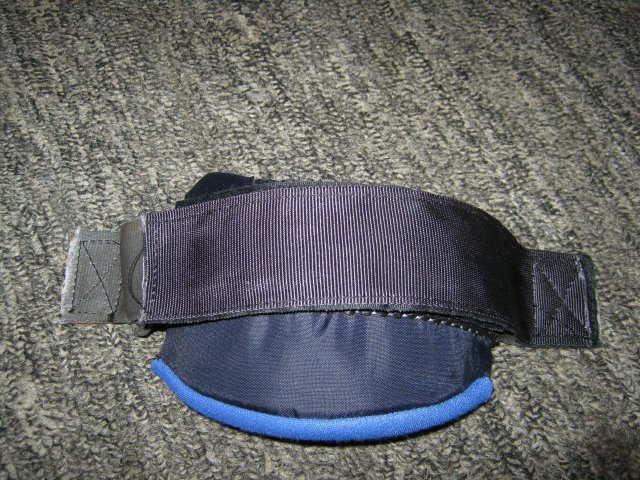

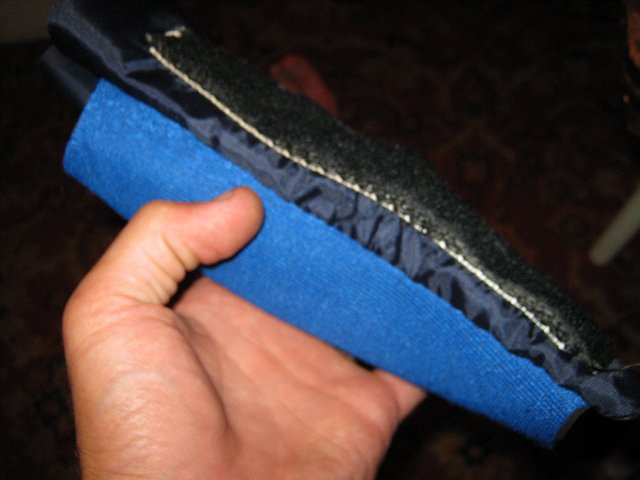

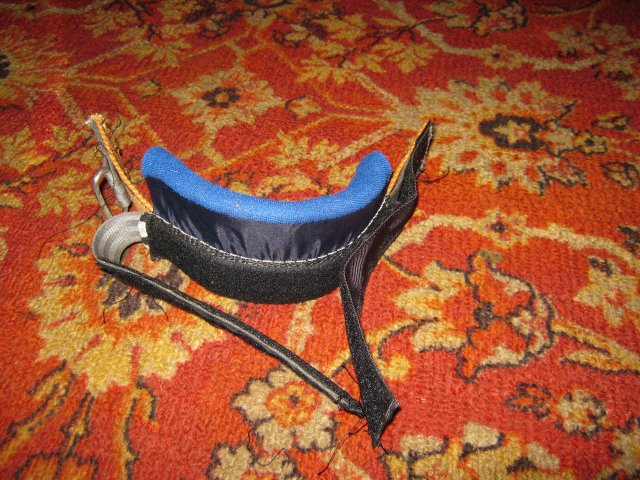

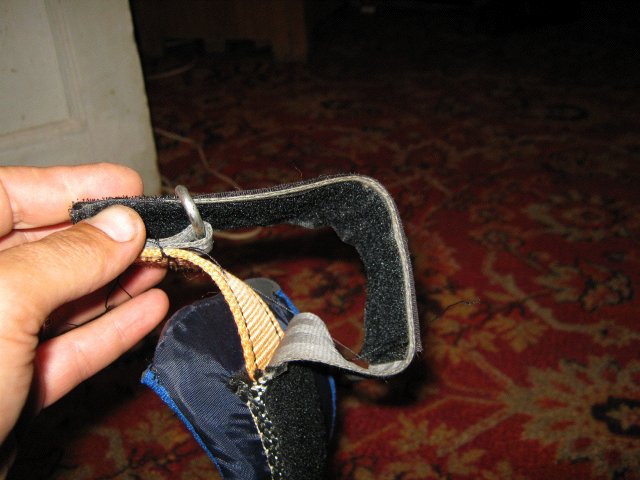

петля готова
index.php/fa/7494/0/
index.php/fa/7496/0/
index.php/fa/7495/0/
index.php/fa/7497/0/
index.php/fa/7498/0/
  • Вложение: IMG_4953.jpg
    (Размер: 71.43KB, Загружено 2872 раза)
  • Вложение: IMG_4954.jpg
    (Размер: 74.84KB, Загружено 2882 раза)
  • Вложение: IMG_4955.jpg
    (Размер: 102.02KB, Загружено 2863 раза)
  • Вложение: IMG_4956.jpg
    (Размер: 53.82KB, Загружено 2806 раз)
  • Вложение: IMG_4957.jpg
    (Размер: 42.09KB, Загружено 2831 раз)
  • Вложение: IMG_4958.jpg
    (Размер: 60.40KB, Загружено 2836 раз)
  • Вложение: IMG_4959.jpg
    (Размер: 116.85KB, Загружено 2876 раз)

Известить модератора

Re: кайтборд самодельный [сообщение #17937 является ответом на сообщение #17936] Fri, 23 July 2010 21:30 Переход к предыдущему сообщенияПереход к следующему сообщения
rasteslav
Сообщений: 529
Зарегистрирован: January 2010
Географическое положение: г.Балашов (Сар...
Гуру кайтостроения
Хорошая инструкция! Зачёт!
Взял на заметку.
А падсы из чего делал?

Известить модератора

Re: кайтборд самодельный [сообщение #17939 является ответом на сообщение #17937] Fri, 23 July 2010 21:47 Переход к предыдущему сообщенияПереход к следующему сообщения
rasteslav
Сообщений: 529
Зарегистрирован: January 2010
Географическое положение: г.Балашов (Сар...
Гуру кайтостроения
Кстати, начал сегодня стапель делать для досок.
Материал ДСП, нарезал, почти всё, разметил, тоже почти всё, завтра если всё нормально будет то буду собирать.

to: master_70 из чего пневмоподушку делал? я вот думаю матрац для воды надувной примерно по размеру поискать. И тканевый чехол сшить чтоб от давления матрац не порвало. Как думаешь пойдёт?
Ещё есть задумка сделать доску с продольно вогнутым днищем. Вроде одно время их хвалили...

Известить модератора

Re: кайтборд самодельный [сообщение #17948 является ответом на сообщение #9656] Fri, 23 July 2010 23:48 Переход к предыдущему сообщенияПереход к следующему сообщения
morf
Сообщений: 17
Зарегистрирован: July 2010
Новичок++
Падцы туристический коврик приклеенный к вспененному пвх и клей са70. Кстати насчет клея кто скажет чем лучше клеить полеуритан к пвх. А то са мне не очень нравиться, хотя уже год катаюсь не оторвались.

Известить модератора

Re: кайтборд самодельный [сообщение #17957 является ответом на сообщение #9656] Sat, 24 July 2010 11:39 Переход к предыдущему сообщенияПереход к следующему сообщения
morf
Сообщений: 17
Зарегистрирован: July 2010
Новичок++
Rasteslav да конкейв на доске дает устойчивость на курсе. Только не надо делать его большим. как и рокер он уменьшает скорость доски и требует от кайта больше тяги.я считаю он должен быть не менее 5 ну максимум 8мм. А тоя у себя сделал его 12мм и рокер около 5см доска получилась очень прыгучей хорошо держит волну но тяги требует заметно больше чем такая же без продольной вогнутости и с рокером 2.5см.

Известить модератора

Re: кайтборд самодельный [сообщение #17958 является ответом на сообщение #9656] Sat, 24 July 2010 11:57 Переход к предыдущему сообщенияПереход к следующему сообщения
morf
Сообщений: 17
Зарегистрирован: July 2010
Новичок++

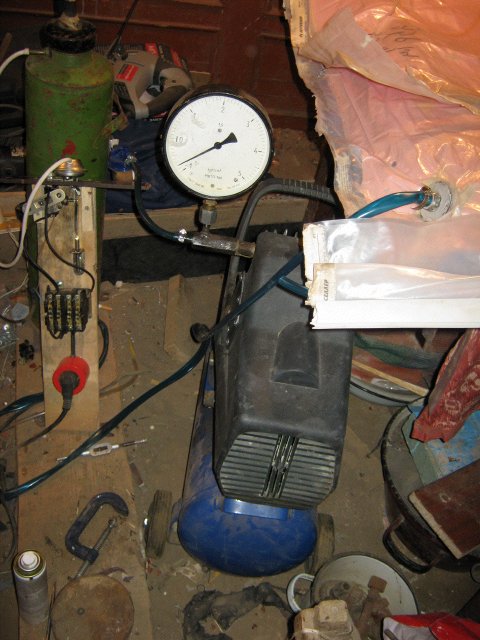

ВОТ кому интересно моя самодельная вакуумная установка.
index.php/fa/7512/0/

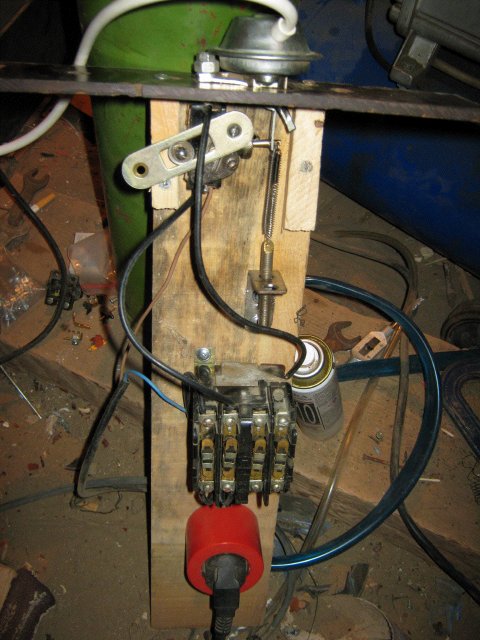

и ее самодельная автоматика
index.php/fa/7513/0/
  • Вложение: IMG_4963.jpg
    (Размер: 67.69KB, Загружено 2855 раз)
  • Вложение: IMG_4960.jpg
    (Размер: 69.44KB, Загружено 2830 раз)

Известить модератора

Re: кайтборд самодельный [сообщение #17985 является ответом на сообщение #9656] Sun, 25 July 2010 23:04 Переход к предыдущему сообщенияПереход к следующему сообщения
саШОК   Russian Federation
Сообщений: 28
Зарегистрирован: May 2009
Географическое положение: Россия , Подмо...
Новичок со стажем
Ну вот наконец испёк свои «пирожки», зацените. Делал методом вакуумной формовки на стапеле. Впервые попробывал вместо полиэтилена при формировании низа доски использовать тонкий листовой пластик ( правда замучаешься отверстия делать, я их прожигал) . Поверхность получается ровная и гладкая. Наверху от полиэтилена никуда не уйдёшь, там поверхность рельефная, поэтому структура верхнего слоя стеклоткани пропечатывается. Я где шпаклевал, где красиво получалось оставлял. Пондравилось делать прозрачный ламинат, и доска полегче, нет тряпки с рисунком, и закладные искать не надо - видно всё. И вообще натуральное дерево всегда хорошо смотрится.index.php/fa/7514/0/index.php/fa/7515/0/index.php/fa/7516/0/

Известить модератора

Re: кайтборд самодельный [сообщение #17986 является ответом на сообщение #17985] Sun, 25 July 2010 23:20 Переход к предыдущему сообщенияПереход к следующему сообщения
rasteslav
Сообщений: 529
Зарегистрирован: January 2010
Географическое положение: г.Балашов (Сар...
Гуру кайтостроения
Клёвые досочки саШОК! А как рисунок наносил?

Известить модератора

Re: кайтборд самодельный [сообщение #18028 является ответом на сообщение #9656] Tue, 27 July 2010 21:13 Переход к предыдущему сообщенияПереход к следующему сообщения
саШОК   Russian Federation
Сообщений: 28
Зарегистрирован: May 2009
Географическое положение: Россия , Подмо...
Новичок со стажем
Да писал я уже ниже- закатываю тряпку с рисунком между слоями стеклоткани, плюс прозрачная эпоксидка.

Известить модератора

Re: кайтборд самодельный [сообщение #18031 является ответом на сообщение #9656] Wed, 28 July 2010 06:20 Переход к предыдущему сообщенияПереход к следующему сообщения
morf
Сообщений: 17
Зарегистрирован: July 2010
Новичок++
а какой у твоих досок вес?

Известить модератора

icon14.gif  Re: кайтборд самодельный [сообщение #18037 является ответом на сообщение #9656] Wed, 28 July 2010 09:21 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения
... отличная работа!

Известить модератора

Re: кайтборд самодельный [сообщение #18052 является ответом на сообщение #18037] Wed, 28 July 2010 17:06 Переход к предыдущему сообщенияПереход к следующему сообщения
вадим
Сообщений: 41
Зарегистрирован: March 2009
Географическое положение: УЛЬЯНОВСК
Немножко бывалый

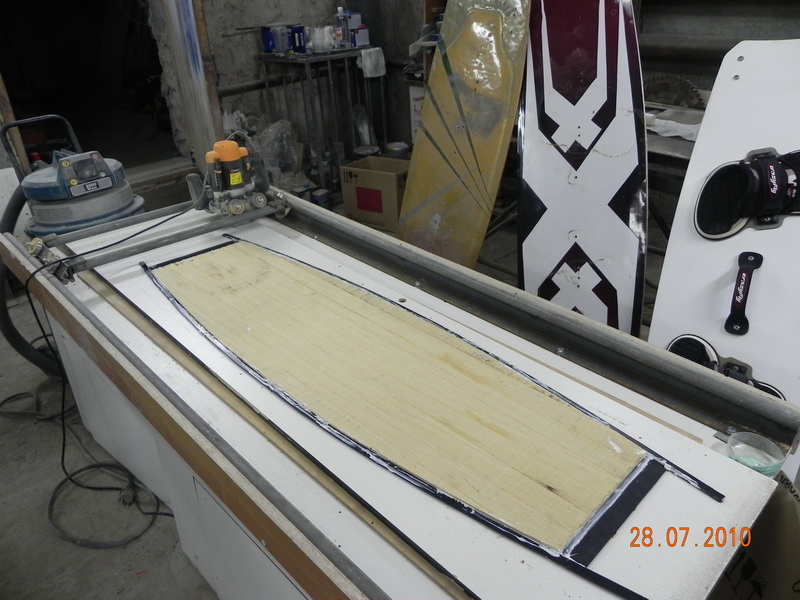

делаю себе следующую доску, купил хорошую эпоксидную смолу заказал биаксиальную ткань как придет буду ламинировать. не кто не вкурсе где у нас в россии можно купить PBT (полибутилентерафтолатовую) пленку index.php/fa/7525/0/
  • Вложение: DSCN0623.jpg
    (Размер: 174.73KB, Загружено 2895 раз)

Известить модератора

Re: кайтборд самодельный [сообщение #18059 является ответом на сообщение #9656] Wed, 28 July 2010 21:53 Переход к предыдущему сообщенияПереход к следующему сообщения
саШОК   Russian Federation
Сообщений: 28
Зарегистрирован: May 2009
Географическое положение: Россия , Подмо...
Новичок со стажем
Насчёт веса- от 2600 до 3400г., а плотик вообще 3900 вышел.Зависит конечно из чего таблетка сделана, а ткань и смола тянет на 1200г.Самая лёгкая таблетка это набор из реек и пенопласта, кант 2мм. тексталит.

Известить модератора

Re: кайтборд самодельный [сообщение #18063 является ответом на сообщение #9656] Thu, 29 July 2010 01:57 Переход к предыдущему сообщенияПереход к следующему сообщения
Volkman   Ukraine
Сообщений: 6
Зарегистрирован: February 2010
Новичок
а что за ткань на которой нечатаешь рисунок?

Известить модератора

Re: кайтборд самодельный [сообщение #18090 является ответом на сообщение #17939] Thu, 29 July 2010 23:13 Переход к предыдущему сообщенияПереход к предыдущему сообщения
master_70
Сообщений: 481
Зарегистрирован: January 2007
Географическое положение: Kirov
Гуру кайтостроения
Rasteslav писал(а) Птн, 23 Июль 2010 22:47

Кстати, начал сегодня стапель делать для досок.
Материал ДСП, нарезал, почти всё, разметил, тоже почти всё, завтра если всё нормально будет то буду собирать.

to: master_70 из чего пневмоподушку делал? я вот думаю матрац для воды надувной примерно по размеру поискать. И тканевый чехол сшить чтоб от давления матрац не порвало. Как думаешь пойдёт?
Ещё есть задумка сделать доску с продольно вогнутым днищем. Вроде одно время их хвалили...

правельно думаешь Smile подойдет . уменя подошло.
(с продольно вогнутым днищем)-с этим посложнеею.

Кайт клуб "Za Vetrom" Киров
Доски на заказ.
