Re: ПАРАМОДЕЛИ МИНИПАРАПЛАНОВ И ПАРАШЮТОВ [сообщение #24477 является ответом на сообщение #8650] Thu, 09 June 2011 05:36 Переход к предыдущему сообщенияПереход к следующему сообщения
PARAMASTER   Russian Federation
Сообщений: 1527
Зарегистрирован: February 2007
Гуру кайтостроения
А вот если ты внимательно посмотришь парашют Витязь от Параависа то увидишь сходство той схемы Rolling Eyes
http://www.paraavis.com/index1.php?id=259&secid=275& mainid=255&PHPSESSID=43090883c5b5afaa4948c0beeccea573


http://www.paraavis.com/userimages/vityaz2.gif
index.php/fa/9905/0/
index.php/fa/9906/0/

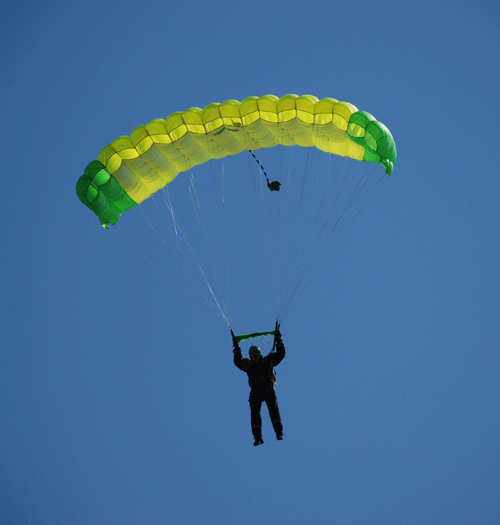

А также Дельфин
http://www.paraavis.com/index1.php?id=259&secid=267& mainid=255

index.php/fa/9907/0/
index.php/fa/9908/0/

Вот в этих парашютах указано что применен двояковыпуклый профиль...

то есть видно невооруженным глазом двояко выпуклый профиль...

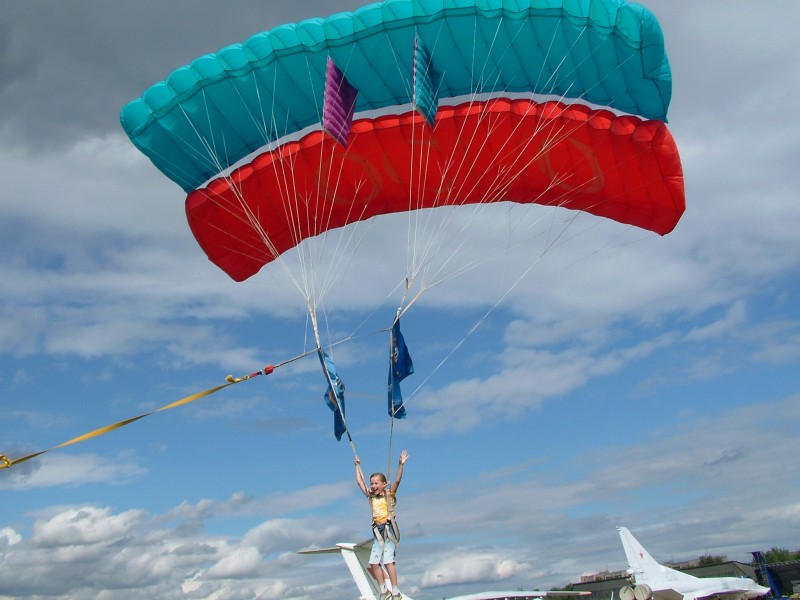

А также в Подъёмно-буксировочная система Дракон-30..тоже профиль двояковыпуклый...
index.php/fa/9911/0/
Ну а по фото видно очень хорошо... если и присутствует выпуклость то очень маленькая Rolling Eyes
Опять таки всё зависит от стропления и подцепки купола--можно задать стропами вогнутость, или в некоторых режимах управления например.

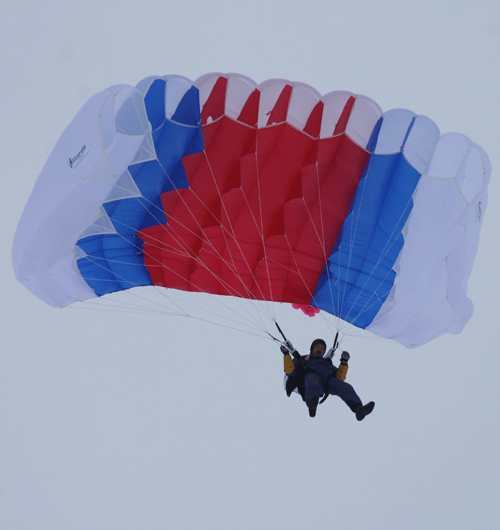

Ну а вот класика прямая снизу нервюра:
index.php/fa/9909/0/
index.php/fa/9910/0/
как то так имхо Rolling Eyes



  • Вложение: vityaz2.gif
    (Размер: 163.82KB, Загружено 1439 раз)
  • Вложение: vityaz.png
    (Размер: 96.66KB, Загружено 1353 раза)
  • Вложение: dolphin.jpg
    (Размер: 15.17KB, Загружено 1263 раза)
  • Вложение: dolph2.gif
    (Размер: 120.48KB, Загружено 1550 раз)
  • Вложение: acc1 акурат класика.gif
    (Размер: 117.06KB, Загружено 1302 раза)
  • Вложение: accur класика.gif
    (Размер: 126.54KB, Загружено 1332 раза)
  • Вложение: DSCF1637.JPG
    (Размер: 98.12KB, Загружено 1339 раз)

[Обновления: Thu, 09 June 2011 06:17]

Известить модератора

Re: ПАРАМОДЕЛИ МИНИПАРАПЛАНОВ И ПАРАШЮТОВ [сообщение #24479 является ответом на сообщение #8650] Thu, 09 June 2011 06:23 Переход к предыдущему сообщенияПереход к следующему сообщения
PARAMASTER   Russian Federation
Сообщений: 1527
Зарегистрирован: February 2007
Гуру кайтостроения
Вот мануал дельфина, он один в один с ультимой и другими...
http://www.paraavis.com/userimages/dolphin2_manual.pdf

Поясняю почему так иногда происходит...все купола немного схожи по форме и назначениюи размерам... а также по строению и количество ячеек и секций одинаково... поэтому немного изменив текст в руководстве по эксплуатации пишут и рисуют одно итоже...
Это присуще любой фирме...

но здесь именно поверхностный мануалтолько касаемого самого парашюта и нюансы укладки-- в режиме ПРО-ПАК.
Остального как именно в ранец укладывать нету... Rolling Eyes

Известить модератора

Re: ПАРАМОДЕЛИ МИНИПАРАПЛАНОВ И ПАРАШЮТОВ [сообщение #24481 является ответом на сообщение #24479] Thu, 09 June 2011 14:31 Переход к предыдущему сообщенияПереход к следующему сообщения
tash648   Russian Federation
Сообщений: 275
Зарегистрирован: June 2010
Географическое положение: Республика Ка...
Самодельщик со стажем
Как я и ожидал Сергей, никто мне нормального профиля не показал, даже близко, буду делать то что есть, сначала из таффеты 72 гр. Затем из 40-ка граммовой...

Известить модератора

Re: ПАРАМОДЕЛИ МИНИПАРАПЛАНОВ И ПАРАШЮТОВ [сообщение #24491 является ответом на сообщение #8650] Fri, 10 June 2011 14:11 Переход к предыдущему сообщенияПереход к следующему сообщения
PARAMASTER   Russian Federation
Сообщений: 1527
Зарегистрирован: February 2007
Гуру кайтостроения
Не отчаивайся!
Вот мануал Парашютная система Кентавр, Кентавр-М, Кентавр-Т

http://www.paraavis.com/userimages/kentavr_manual.pdf

Парашют основной Витязь, запаска Спейс. Rolling Eyes
взято тут:
http://www.paraavis.com/index1.php?id=255&secid=356& mainid=255

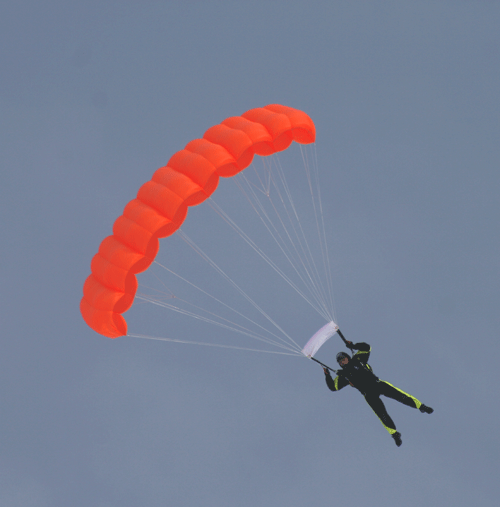

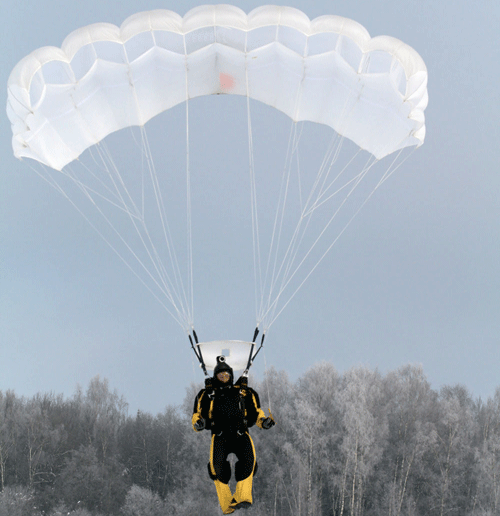

По Спейсу
http://krilyev.net/images/Instr/space.pdf
index.php/fa/9942/0/
index.php/fa/9943/0/

[Обновления: Sat, 11 June 2011 03:58]

Известить модератора

Re: ПАРАМОДЕЛИ МИНИПАРАПЛАНОВ И ПАРАШЮТОВ [сообщение #24492 является ответом на сообщение #24491] Fri, 10 June 2011 14:52 Переход к предыдущему сообщенияПереход к следующему сообщения
tash648   Russian Federation
Сообщений: 275
Зарегистрирован: June 2010
Географическое положение: Республика Ка...
Самодельщик со стажем
.Через недельку к продавцу придет ткань легенькая, куплю, пошью-и буду рад....Просто будет своя модель парашюта... Rolling Eyes Rolling Eyes Rolling Eyes

Известить модератора

Re: ПАРАМОДЕЛИ МИНИПАРАПЛАНОВ И ПАРАШЮТОВ [сообщение #24493 является ответом на сообщение #8650] Fri, 10 June 2011 15:24 Переход к предыдущему сообщенияПереход к следующему сообщения
PARAMASTER   Russian Federation
Сообщений: 1527
Зарегистрирован: February 2007
Гуру кайтостроения
Вот немного начертил..но это так ,примерно...
Где то попадался в проектах профильболее подходящий с выпуклостью и лобиком как у парашютных профилей Rolling Eyes .
  • Вложение: VITYAZ.sle
    (Размер: 7.61KB, Загружено 656 раз)

Известить модератора

Re: ПАРАМОДЕЛИ МИНИПАРАПЛАНОВ И ПАРАШЮТОВ [сообщение #24494 является ответом на сообщение #24493] Fri, 10 June 2011 17:37 Переход к предыдущему сообщенияПереход к следующему сообщения
tash648   Russian Federation
Сообщений: 275
Зарегистрирован: June 2010
Географическое положение: Республика Ка...
Самодельщик со стажем
Сергей буду шить проект
Full Paraavis Unlimate и все. Посмотрим как будет летать, тяжелая ткань у меня есть...

[Обновления: Fri, 10 June 2011 19:39]

Известить модератора

Re: ПАРАМОДЕЛИ МИНИПАРАПЛАНОВ И ПАРАШЮТОВ [сообщение #24501 является ответом на сообщение #8650] Sat, 11 June 2011 03:19 Переход к предыдущему сообщенияПереход к следующему сообщения
PARAMASTER   Russian Federation
Сообщений: 1527
Зарегистрирован: February 2007
Гуру кайтостроения

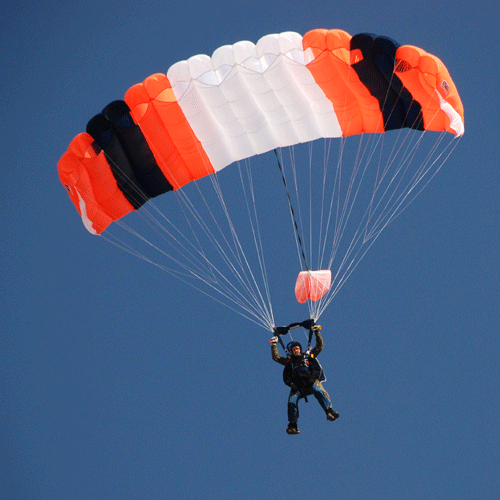

Вот тандемная системка мож пригодится
index.php/fa/9940/0/

http://dl.dropbox.com/u/15962879/tandem_manual.pdf

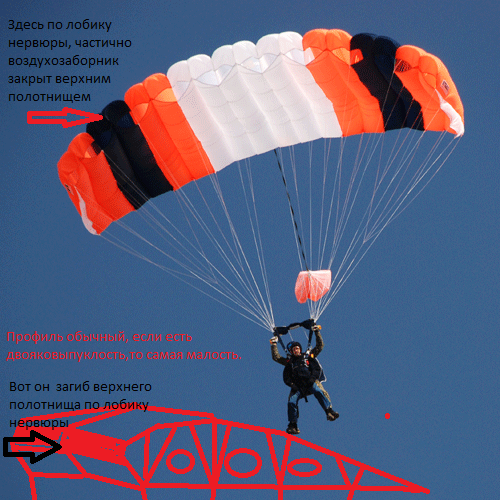

Вот начертил схемку как Сделана передняя кромка у современных парашютов крыльев.
index.php/fa/9941/0/
Удачи в пошиве Rolling Eyes .

[Обновления: Sat, 11 June 2011 03:52]

Известить модератора

Re: ПАРАМОДЕЛИ МИНИПАРАПЛАНОВ И ПАРАШЮТОВ [сообщение #24510 является ответом на сообщение #24501] Sat, 11 June 2011 14:27 Переход к предыдущему сообщенияПереход к следующему сообщения
PARAMASTER   Russian Federation
Сообщений: 1527
Зарегистрирован: February 2007
Гуру кайтостроения
Вот мануал по Бейс куполам --может пригодится:

http://apexbase.com/files/02c0ffa48588b710bee2544fdf5f3a74_1 5034.pdf

Известить модератора

Re: ПАРАМОДЕЛИ МИНИПАРАПЛАНОВ И ПАРАШЮТОВ [сообщение #24513 является ответом на сообщение #8650] Sat, 11 June 2011 17:27 Переход к предыдущему сообщенияПереход к следующему сообщения
tash648   Russian Federation
Сообщений: 275
Зарегистрирован: June 2010
Географическое положение: Республика Ка...
Самодельщик со стажем
Сергей в проекте поменял профиль на более подходящий..
Посмотри, покритикуй, шить начну все равно после 14 июня..
Поправь пожалуйста скин теншен, я если честно не очень понимаю как его правильно выставить по фоткам....А они у тебя тоже уже есть...Ссылку я тебе давал..
  • Вложение: unlimate abcde.sle
    (Размер: 7.50KB, Загружено 587 раз)
  • Вложение: unlimate ab.sle
    (Размер: 7.49KB, Загружено 553 раза)
  • Вложение: unlimate ab(yshi).sle
    (Размер: 7.49KB, Загружено 585 раз)
  • Вложение: unlimate cd.sle
    (Размер: 7.48KB, Загружено 593 раза)
  • Вложение: unlimate cd(yshi).sle
    (Размер: 7.48KB, Загружено 542 раза)
  • Вложение: unlimate e.sle
    (Размер: 7.48KB, Загружено 539 раз)

[Обновления: Sat, 11 June 2011 19:17]

Известить модератора

Re: ПАРАМОДЕЛИ МИНИПАРАПЛАНОВ И ПАРАШЮТОВ [сообщение #24522 является ответом на сообщение #24513] Sun, 12 June 2011 06:12 Переход к предыдущему сообщенияПереход к следующему сообщения
PARAMASTER   Russian Federation
Сообщений: 1527
Зарегистрирован: February 2007
Гуру кайтостроения

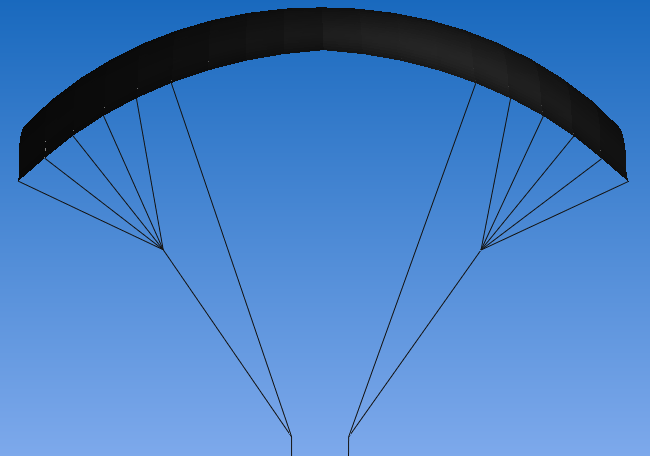

Про стропы управления.. верхний ярус.. у тебя в проекте 1+3 стропы..получается одна выбывает..для точной настройки длин, в проекте ставь все 5 строп..а при сборке одну неставишь.
Тем самым угол схода строп получится точнее Rolling Eyes

index.php/fa/9955/0/

Но вообще на классике регулируются стропы для достижения нужного эффекта управления, снимаются или ставятся лишние стропы Rolling Eyes
  • Вложение: сюрф.png
    (Размер: 29.95KB, Загружено 1207 раз)

Известить модератора

Re: ПАРАМОДЕЛИ МИНИПАРАПЛАНОВ И ПАРАШЮТОВ [сообщение #24524 является ответом на сообщение #8650] Sun, 12 June 2011 10:22 Переход к предыдущему сообщенияПереход к следующему сообщения
tash648   Russian Federation
Сообщений: 275
Зарегистрирован: June 2010
Географическое положение: Республика Ка...
Самодельщик со стажем
Сергей так нужно что-нибудь менять в углах, скин теншен? Насчет строп е ряда я понял спасибо.

Известить модератора

Re: ПАРАМОДЕЛИ МИНИПАРАПЛАНОВ И ПАРАШЮТОВ [сообщение #24543 является ответом на сообщение #24524] Mon, 13 June 2011 03:12 Переход к предыдущему сообщенияПереход к следующему сообщения
PARAMASTER   Russian Federation
Сообщений: 1527
Зарегистрирован: February 2007
Гуру кайтостроения
Я понимаю твоё стремление скопировать в виде модели.
Но сколько известно по стропам--стропы рядов-все стропы одного ряда равны между собой- за исключением строп расположенных на стабилизаторе +несколько см 5-20см на оригинале. и угол соответственно один и тот же.
А вот то что парашютисты занимались регулировкой и меняли все остальные ряды-- меняли арочность Rolling Eyes .

Как то так Rolling Eyes .
незнаю я когда шил модельки делал полоски абсолютно ровные...неставил никаких сглаживаний... и %.

Известить модератора

Re: ПАРАМОДЕЛИ МИНИПАРАПЛАНОВ И ПАРАШЮТОВ [сообщение #24544 является ответом на сообщение #24543] Mon, 13 June 2011 03:17 Переход к предыдущему сообщенияПереход к следующему сообщения
PARAMASTER   Russian Federation
Сообщений: 1527
Зарегистрирован: February 2007
Гуру кайтостроения
По Классике...Задняя кромка немного сужена на нижнем полотнище- специфика пошива.и поэтому иногда задняя кромка имеет своеобразные складочки по 2-3 см на каждой ячейке... Rolling Eyes
index.php/fa/9978/0/
  • Вложение: вввввв.png
    (Размер: 100.35KB, Загружено 1207 раз)

[Обновления: Mon, 13 June 2011 03:57]

Известить модератора

Re: ПАРАМОДЕЛИ МИНИПАРАПЛАНОВ И ПАРАШЮТОВ [сообщение #24550 является ответом на сообщение #24544] Mon, 13 June 2011 18:08 Переход к предыдущему сообщенияПереход к следующему сообщения
tash648   Russian Federation
Сообщений: 275
Зарегистрирован: June 2010
Географическое положение: Республика Ка...
Самодельщик со стажем
Может кому пригодится в этой теме, профиль даже при Reynolds 195000
показывает результат L/D 67.701 Лучше всех профилей, которые я находил. Нарисовал сам...
  • Вложение: tashevich.pfl
    (Размер: 3.23KB, Загружено 560 раз)

Известить модератора

Re: ПАРАМОДЕЛИ МИНИПАРАПЛАНОВ И ПАРАШЮТОВ [сообщение #24841 является ответом на сообщение #24550] Wed, 06 July 2011 14:55 Переход к предыдущему сообщенияПереход к следующему сообщения
tash648   Russian Federation
Сообщений: 275
Зарегистрирован: June 2010
Географическое положение: Республика Ка...
Самодельщик со стажем
Сергей

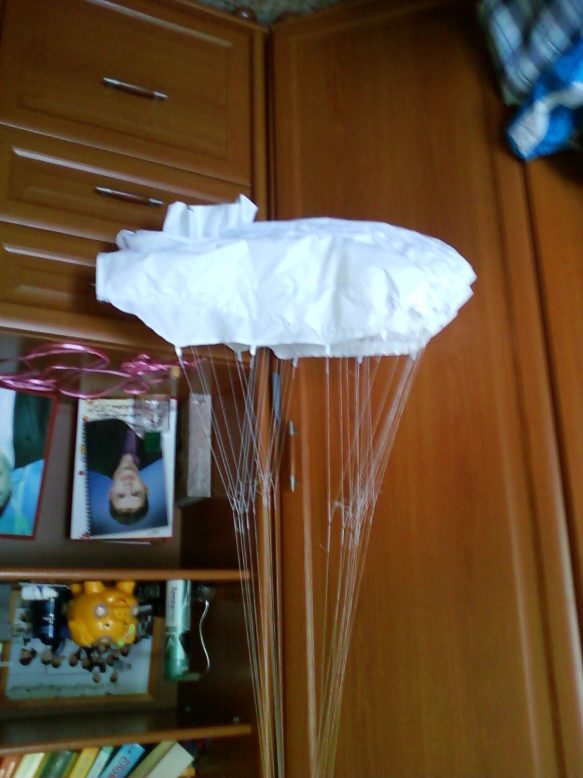

index.php/fa/10061/0/
Похоже на парашют??? Very Happy Very Happy Rolling Eyes
  • Вложение: Фото-0189.jpg
    (Размер: 59.93KB, Загружено 1430 раз)

Известить модератора

Re: ПАРАМОДЕЛИ МИНИПАРАПЛАНОВ И ПАРАШЮТОВ [сообщение #24844 является ответом на сообщение #8650] Wed, 06 July 2011 19:19 Переход к предыдущему сообщенияПереход к следующему сообщения
tash648   Russian Federation
Сообщений: 275
Зарегистрирован: June 2010
Географическое положение: Республика Ка...
Самодельщик со стажем
ЗАпуск с 1 кг соли.. Думал потянет-потянул, но можно сказать спикировал...Завтра буду подбирать вес... Жду предложений...
index.php/fa/10063/0/
  • Вложение: 1 кг соли.jpg
    (Размер: 154.90KB, Загружено 1132 раза)

Известить модератора

Re: ПАРАМОДЕЛИ МИНИПАРАПЛАНОВ И ПАРАШЮТОВ [сообщение #24846 является ответом на сообщение #24844] Wed, 06 July 2011 19:43 Переход к предыдущему сообщенияПереход к следующему сообщения
yurik
Сообщений: 257
Зарегистрирован: July 2010
Географическое положение: казань
Самодельщик со стажем
Возьми пластиковую бутылку 0.3 литра и при помощи скоча или изоленты изготовь из нее "пилота" потом наливай или отливай воду,регулируя ее вес Razz

Известить модератора

Re: ПАРАМОДЕЛИ МИНИПАРАПЛАНОВ И ПАРАШЮТОВ [сообщение #24847 является ответом на сообщение #24846] Wed, 06 July 2011 19:49 Переход к предыдущему сообщенияПереход к следующему сообщения
tash648   Russian Federation
Сообщений: 275
Зарегистрирован: June 2010
Географическое положение: Республика Ка...
Самодельщик со стажем
Спасибо.. Попробую...Хотя вроде минимум объем в пластике 0.5 л...

Известить модератора

Re: ПАРАМОДЕЛИ МИНИПАРАПЛАНОВ И ПАРАШЮТОВ [сообщение #24848 является ответом на сообщение #24846] Wed, 06 July 2011 19:52 Переход к предыдущему сообщенияПереход к предыдущему сообщения
Amelin
Сообщений: 356
Зарегистрирован: September 2010
Географическое положение: Липецк
Гуру кайтостроения
0.3 мало будет. Лучше литровую.

ПРИДУМАЙ САМ!

Известить модератора
