| Re: Верхняя и нижняя обшивка параплана [сообщение #26837 является ответом на сообщение #26836] |
Mon, 05 December 2011 15:45   |
|
|
проект? купленный? самодельный? размер? Фирма, если купленный? ссылка? тоже самое как A больше Б на 15, найдите C. По фоткам, ну так и получается, расчеты дает программа Surfplan.
Готовы: Дельта, Trainerkite (pr0r0k)
стропится: Мегафойл 3 (5м2)
|
|
|
|
| Re: Верхняя и нижняя обшивка параплана [сообщение #26840 является ответом на сообщение #26837] |
Mon, 05 December 2011 16:17 |
1234
Сообщений: 28
Зарегистрирован: December 2011
Географическое положение: Кемерово
|
Новичок со стажем |
|
|

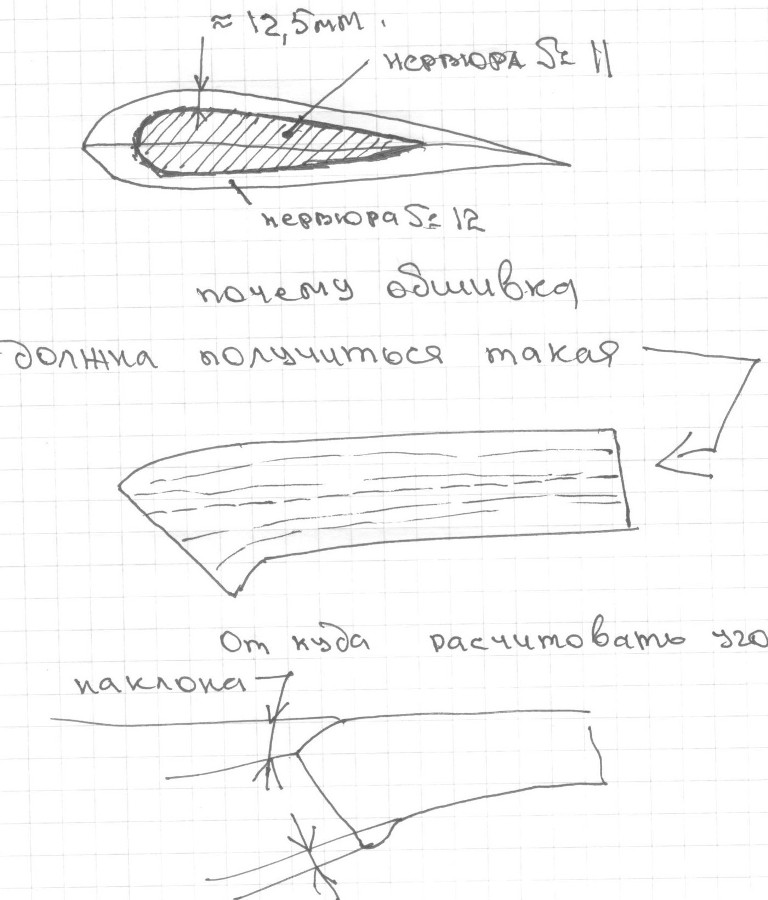

Не всё так просто с обшивками как кажиться..
Surfplan- здесь не поможет!
Расчёт производить с верхней точки нервюры,
до воздухозаборника?
Расчитать конечно можно,я пробывал!но это долго!может
есть какие нибудь расчёты попроще
[Обновления: Mon, 05 December 2011 16:30] Известить модератора |
|
|
|
|
|
| Re: Верхняя и нижняя обшивка параплана [сообщение #26844 является ответом на сообщение #26841] |
Mon, 05 December 2011 17:10 |
 |
Amelin
Сообщений: 356
Зарегистрирован: September 2010
Географическое положение: Липецк
|
Гуру кайтостроения |
|
|
Не совсем понятно зачем вам нужно это рассчитывать.
Форма выкройки и "угол наклона" формируются заданными в программе параметрами передней и задней кромки, то есть формой купола в проекции и проектными углами атаки.
Если бы купол был прямоугольным, то и выкройки были такими же. Но поскольку передняя и задняя кромка имеет небольшую стреловидность, выкройки обязаны под неё подстраиваться.
ПРИДУМАЙ САМ!
[Обновления: Mon, 05 December 2011 17:15] Известить модератора |
|
|
|
|
|
|
|
|
|
| Re: Верхняя и нижняя обшивка параплана [сообщение #26854 является ответом на сообщение #26840] |
Tue, 06 December 2011 13:03 |
ПРАКТИК
Сообщений: 1027
Зарегистрирован: February 2010
Географическое положение: Крым, Гурзуф
|
Гуру кайтостроения |
|
|
1234 писал(а) Пнд, 05 Декабрь 2011 16:17Не всё так просто с обшивками как кажиться..
Surfplan- здесь не поможет!
всем помогала, а вам нет (я в нем не одно крыло построил и летало нормально), наверно вы просто прогу не знаете, а вообще для постройки парапланов есть спец. проги, но их вам не кто не даст из производителей... Если решите заниматься ремонтом парапланов, совет для начала научитесь шить и обзаведитесь оборудованием нормальным, ведь это не кайты, тут люди на парапланах летают и если не дай бог, по вашей вине (некачественный шов или материал) разобьется кто...сами понимаете последствия
А если модельки парапланов, то в сюрфплане строятся нормально, просто изучайте, а в ручную вам потребуются годы, чтоб изучить все нюансы, да и прога дает более точный расчет лекал
[Обновления: Tue, 06 December 2011 13:05] Известить модератора |
|
|
|
| Re: Верхняя и нижняя обшивка параплана [сообщение #26864 является ответом на сообщение #26836] |
Wed, 07 December 2011 14:00 |
DesertEagle
Сообщений: 351
Зарегистрирован: January 2008
Географическое положение: Москва
|
Гуру кайтостроения |
|
|
Выкройки панелей строятся триангуляцией: рисуются треугольники соединяющие две соседние нервюры в трехмерной модели, а потом исходя из равенства сторон треугольников (т.е. длины сторон не должны измениться) на плоскости получается такая выкройка с изгибом.
Подробнее смотрите в книжке Иванова по изготовлению парапланов или вот здесь: http://www.laboratoridenvol.com/paragliderdesign/flatdevelop ment.html
Главное учтите, что после построения такой плоской поверхности, надо ей добавить припуск на матрасность. Расчета для него в открытом доступе не существует, потому что матрасность зависит не только от давления воздуха, но еще и от величин сил, которые растягивают купол по размаху с помощью строп. А эти силы зависят от массы пилота, скорости полета и др., то есть для расчета требуется полная математическая модель купола, а таких программ в открытом доступе нет (хотя у крупных производителей наверняка есть собственные разработки. а может и нет).
Поэтому припуск на матрасность делается эмпирически, на основе статистики по куполам.
Вот здесь это описано: http://www.laboratoridenvol.com/paragliderdesign/ovalization .html
Там рекомендуют увеличить ширину панеле на 6%, начиная с 10% хорды от передней кромки и заканчивая на 15% на верхних панелях и на 25% на нижних.
Цифры на матрасность можно также посмотреть в Surfplan, там тоже проценты увеличения ширины панели и на скольких процентах отступа от LE и TE.
Ну и если знаете Fortran, то можете скачать на том сайте программу, которая делает выкройки. И ее исходный код с формулами.
|
|
|
|
]
