| Re: Еще один мегафойл [сообщение #29130 является ответом на сообщение #27720] |
Tue, 18 September 2012 10:54   |
rasteslav
Сообщений: 529
Зарегистрирован: January 2010
Географическое положение: г.Балашов (Сар...
|
Гуру кайтостроения |
|
|
rasteslav писал(а) Втр, 18 Сентябрь 2012 11:33В преддверие нового зимнего сезона начало поступать много писем в личку с вопросами по проекту MF-3_10m2.
Потестировав кайт в прошлом сезоне и выслушав мнения видавших и опробовавших этот кайт, форумчан и не только, решил выложить этот проект с небольшими изменениями в этой теме.
Изменения следующие:
1.А ряд перенесён с 7% на 8%.
2.Немного изменена "пузатость" профиля, получилось нечто среднее между MF-3_5m2 и MF-3_10m2 первой версии.
3.Открыты воздухозаборники начиная с 4 секции.
Все эти изменения считаю необходимыми для этого кайта.
Были опробованы разные виды миксеров, самый оптимальный оказался 3-х блочковый(схема 6-2-1, собственно на эту схему и рассчитывался)
A,B,C,D- ряды подкуполки кайта, S-силовая стропа, U-стропа управления.
Значительно съэкономить ткань на Д-рибах можно по такой схеме
(обведено синим) не забывая как следует маркировать.
На подкупольные стропы использовать только дайнему или её аналог, никакие шнуры от жалюзи на этот тип строповки не пойдут.
Новичкам перед началом изготовления кайта советую прочесть эти темы:
http://www.kiting.org.ua/forum/index.php/t/820/
http://www.kiting.org.ua/forum/index.php/t/681/
http://www.kiting.org.ua/forum/index.php/t/730/
http://www.kiting.org.ua/forum/index.php/t/687/
ответы на 90% вопросов тут уже есть.
А так же не забываем про навигацию по форуму
http://www.kiting.org.ua/forum/index.php/t/845/
и поиск, дабы не создавать повторяющиеся темы и лишние хлопоты для администрации форума.
Вопросы и обсуждения данного проекта прошу писать в тему
http://www.kiting.org.ua/forum/index.php/t/820/
если долго не отвечаю пишите в личку.
Удачного шитья и хороших вам каталок!
Продублировал в эту тему, чтобы не было соблазна обсуждать проект в теме "Кайты для всех"
|
|
|
|
|
|
| Re: Еще один мегафойл [сообщение #29303 является ответом на сообщение #29149] |
Thu, 08 November 2012 18:17 |
rasteslav
Сообщений: 529
Зарегистрирован: January 2010
Географическое положение: г.Балашов (Сар...
|
Гуру кайтостроения |
|
|

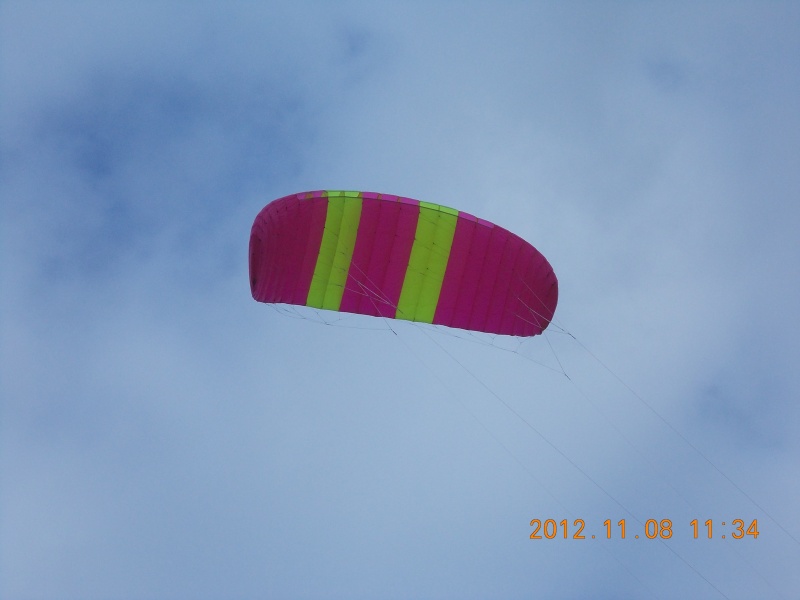

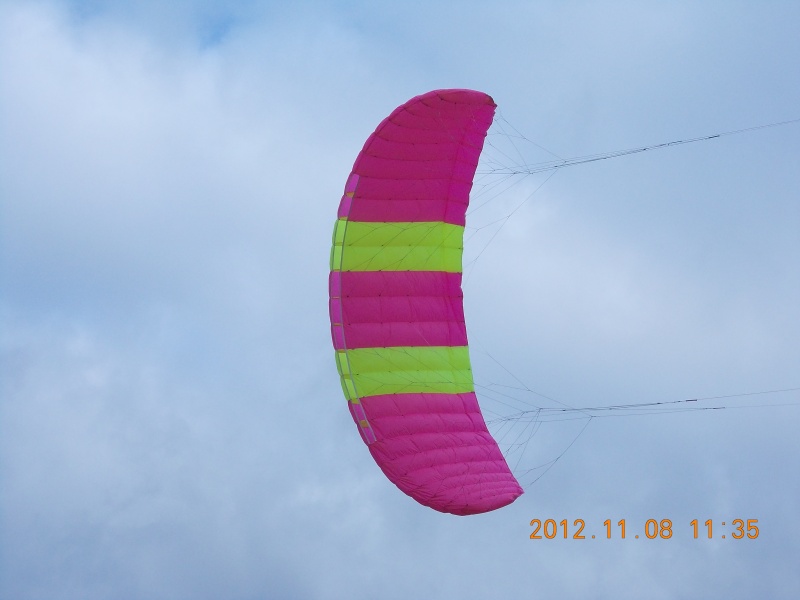

Пошит новый кайтик, сразу говорю что это не мой, шил Ден, мой товарищ, ещё один кайтер из Балашова, проект его, шил он сам, немного ему помог со строповкой.
Вчера доделали миксер а сегодня ветерок дунул, как на заказ
Видимо в честь его дня рождения
Собственно вот немного видео материала:

http://video.yandex.ru/users/rasteslav/view/37/#hq
http://video.yandex.ru/users/rasteslav/view/36/?autostart=ye s#hq
Кайтец этот честно говоря меня порадовал, во первых настроек никаких не потребовалось, прицепили к планке и он полетел, погоняли его минут 15 по очереди и начали багги собирать
Во вторых порадовала его маневренность, очень шустрый и отзывчивый на управление кайтец получился.
В третьих порадовала его устойчивость к порывистому ветру и турбулунтным колебаниям, а в краю ветрового окна над землёй его держать вообще удовольствие
В общем хорошую игрушку себе к дню рождения Ден сделал, зачёт!
С днём рождения Ден!
Жги исчё
|
|
|
|
|
|
| Re: Еще один мегафойл [сообщение #29348 является ответом на сообщение #9460] |
Tue, 20 November 2012 13:36 |
BALLOON
Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...
|
Гуру кайтостроения |
|
|
Решил к сезону сделать небольшой апгрейд своей 5-ке (MF-3_5m).
Сделал 3-х блочковый миксер и установил вместо старого 2-х блочкового.
Тестить ещё не было времени да и погоды нет.
Запустил лишь один раз на ручках в слабый ветер.
Кардинальной разницы пока не заметил, точнее не понял.
Но показалось, что кайт стал летать и рулиться лучше , чем с 2-х блочковым миксером + тяги прибавилось. Так мне показалось. Утверждать пока ни чего не могу.
Запускал при ветре 1...2 м\с. Кайт легко выходил в зенит. И в краю ветрового окна, у земли, можно было его удерживать.
Что-то я не припомню  , чтобы раньше, со старым миксером, 5-ка так хорошо летала.
Пока всё.
Нужно ждать снега, ждать погоды, чтобы можно было потестить в движении. И на планке.
|
|
|
|
|
|
|
|
|
|
| Re: Еще один мегафойл [сообщение #30367 является ответом на сообщение #30355] |
Fri, 26 April 2013 02:37 |
 |
игорь
Сообщений: 2050
Зарегистрирован: December 2009
Географическое положение: Россия
|
Гуру кайтостроения |
|
|
У меня на кайте изначально стоял двух блочковый миксер...потом при каталке как то раз перетерлась стропа..лопнула...починить ее на месте оказалось нереально...всетаки система громоздкая....исходя из этого решил попробывать одноблочковый...замастырил..наст
Ветер знает, где меня искать...!!
[Обновления: Fri, 26 April 2013 02:49] Известить модератора |
|
|
|
|
|
| Re: Еще один мегафойл [сообщение #30802 является ответом на сообщение #9460] |
Mon, 02 September 2013 15:09 |
Arbaz
Сообщений: 3
Зарегистрирован: September 2013
Географическое положение: Киев
|
Новичок 0.0 |
|
|
Решил взяться за пошив MF-3_10m2, опубликованный несколькими постами выше и чтобы не накосячить на старте решил уточнить детали.
1. Вес 100кг, рост 183см, кайт первый собираюсь делать на планке.
Цели - вначале иметь возможность покрутить "восьмерки" и т.д. на слабом ветре (5 м/с) - ну типа чтобы иметь возможность это чаще делать а не ждать 2 недели, пока подует 12м\с+. Если пилотирование
освою - зимой попробовать регулярно на снег на лыжах с ним выезжать.
2. Ткань Нейлон Таффета 190Т PU 6,12грн м2 отсюда:
http://www.tkani.panalp.com/index.php
Проверям, чтобы не было пропусков нити и прочих дефектов на всем протяжении.
Кстати сколько реально при первом пошиве идет - по формуле вроде 32м2 должно хватить, а в реальности сколько брать (как-то подробных отчетов о пошиве 10-ок перешерстив форум не нашел) ?
3. Распечатываем выкройки из файла из архива:
MF-3_v.1.1_10m2_Print_18.09.12.sle
4. Режем эту Таффету заточенным паяльником по красным (наружным) линиям сразу попарно кроме центральной нервюры, шьем швами из гайда, чтобы самый "внутренний" шов проходил по черным линиям выкройки, начиная с нижнего слоя+ нервюры, а потом дошиваем верхний и сразу же пришиваем петельки.
5. Можно ли на эту модель сразу клапана повшивать, как в этой теме про арки рассказано:
http://www.kiting.org.ua/forum/index.php?t=msg&th=635&am p;prevloaded=1&&start=60
чтобы если все хорошо пойдет на нем же в след сезоне бодидраг потестить на воде - или нужно специальные модели клапанников искать?
Я все правильно понял - можно покупать ткань, печатать выкройки и приступать?
[Обновления: Mon, 02 September 2013 15:43] Известить модератора |
|
|
|
|
|
| Re: Еще один мегафойл [сообщение #30830 является ответом на сообщение #9460] |
Thu, 05 September 2013 10:37 |
Arbaz
Сообщений: 3
Зарегистрирован: September 2013
Географическое положение: Киев
|
Новичок 0.0 |
|
|
Спасибо за ответ.
По-поводу клапанов - их можно будет потом пришить на готовый кайт,
или лучше все сразу делать?
|
|
|
|
|
|
| Re: Еще один мегафойл [сообщение #33637 является ответом на сообщение #9460] |
Tue, 03 June 2014 12:27 |
|
|
Вот и я приступил к построению 7-ки MF-3. Проект по моему от Rosteslav.

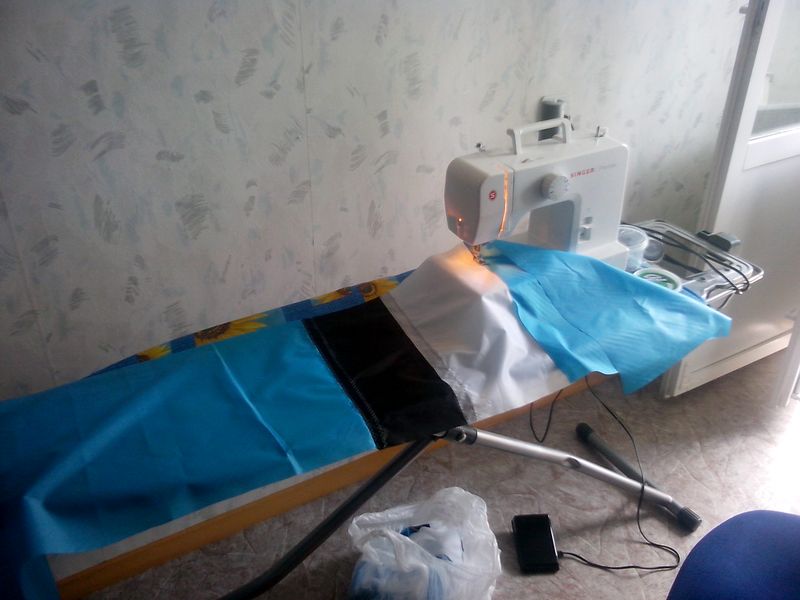

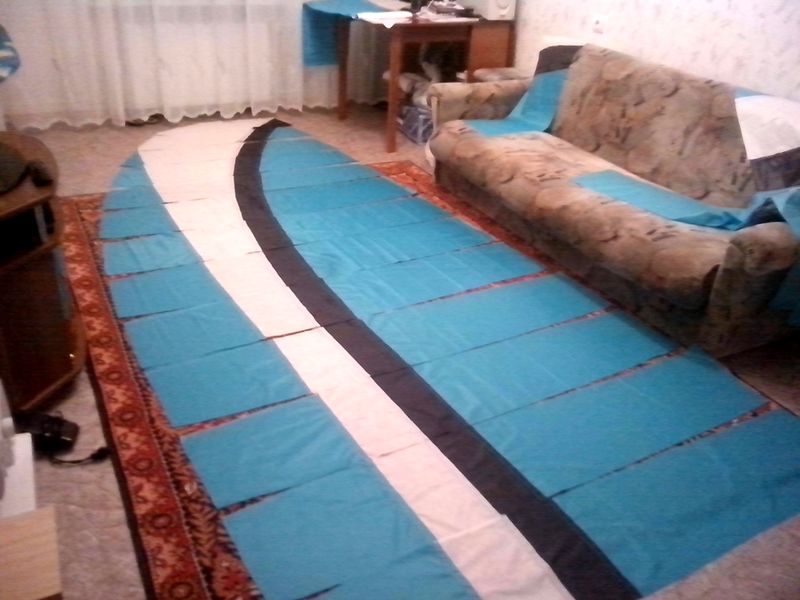

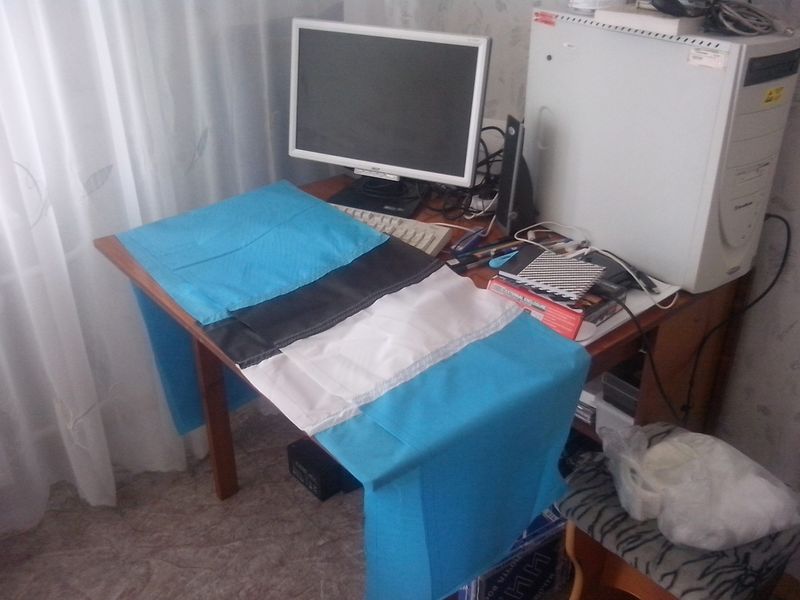

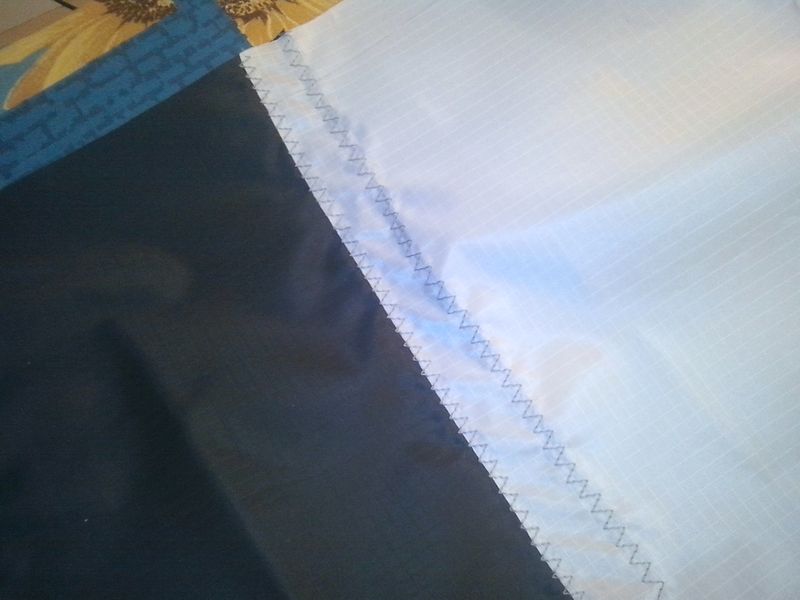

ткань взял таффету PU-1000 R/S. решил сделать верх рисунком по лоскутной технологии. пока сделал раскрой, подготовил панели верха, сшил по цветам. далее усиление нервюр и сшивание.

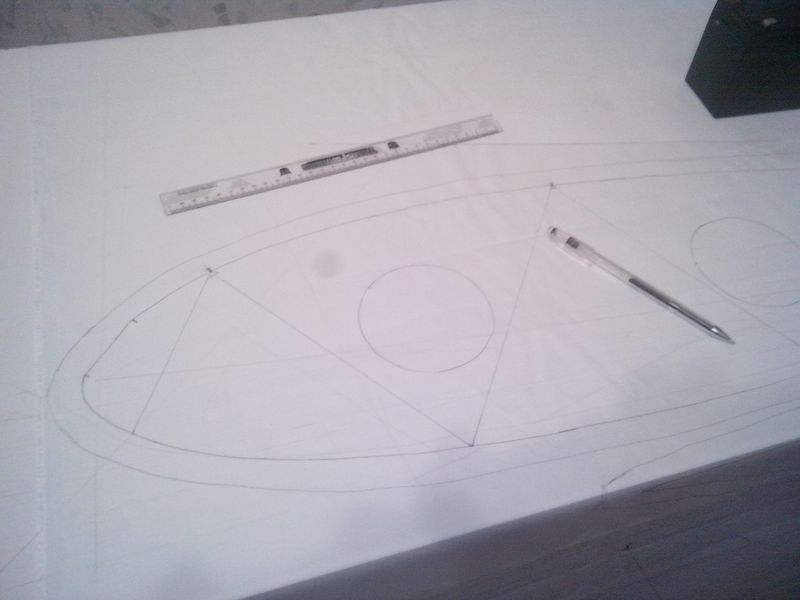

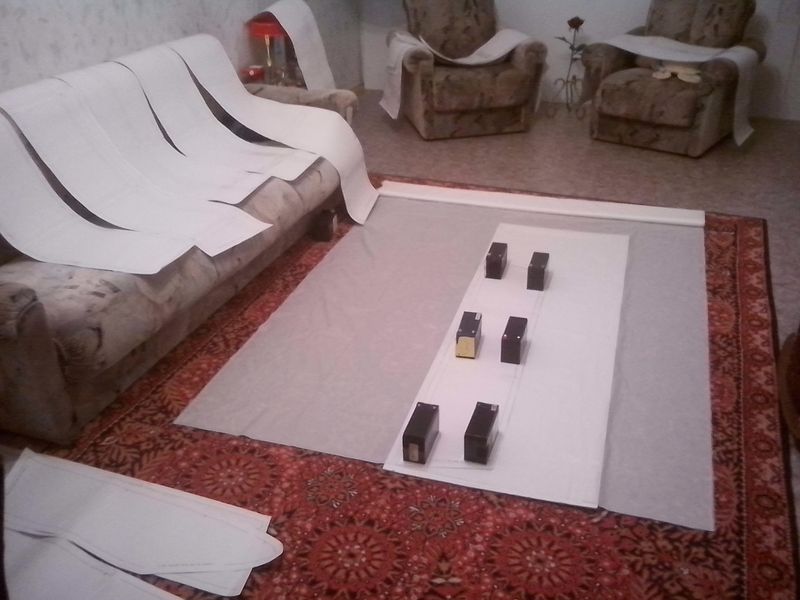

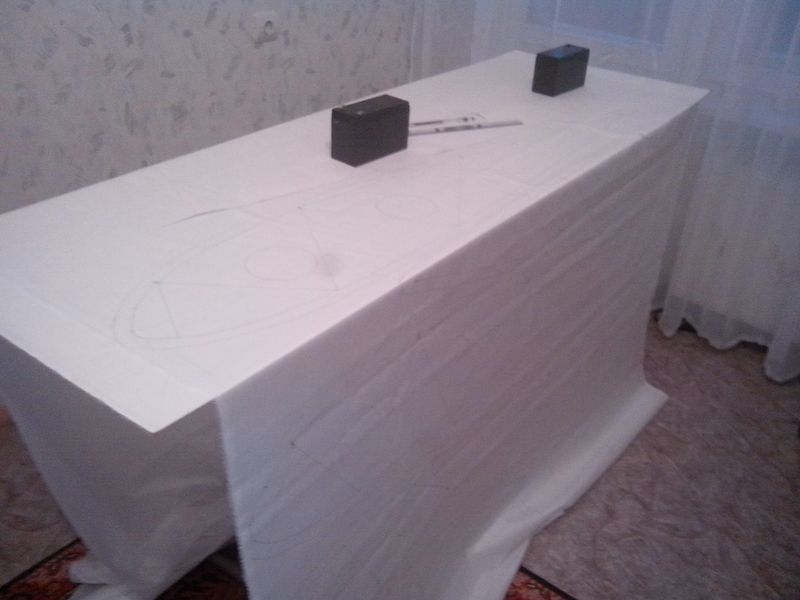

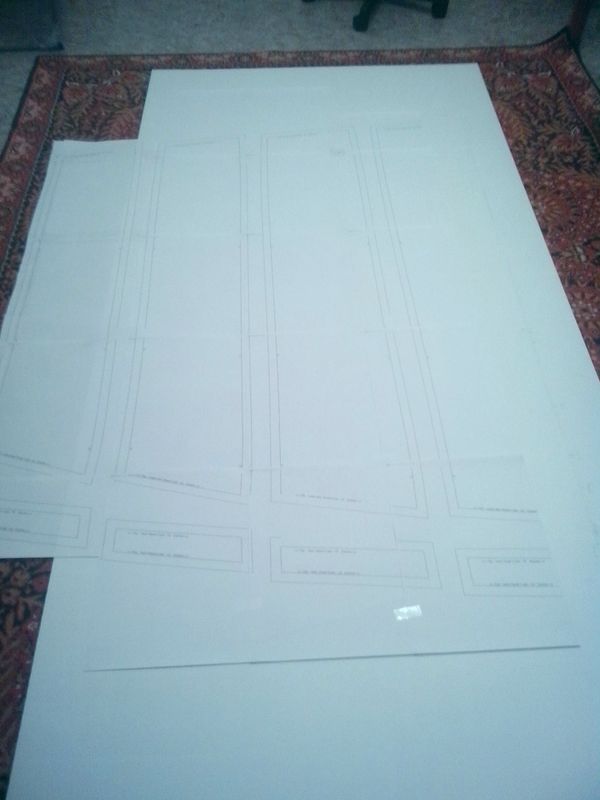

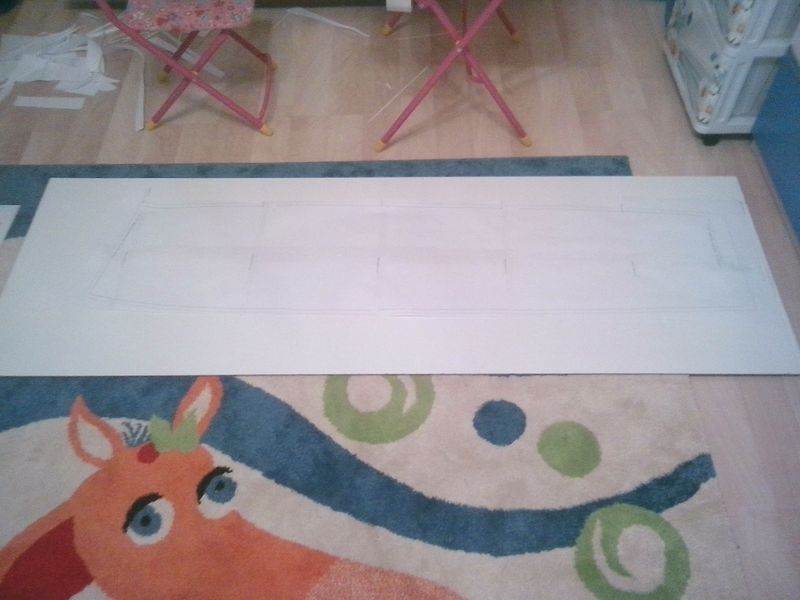

склеил выкройки.

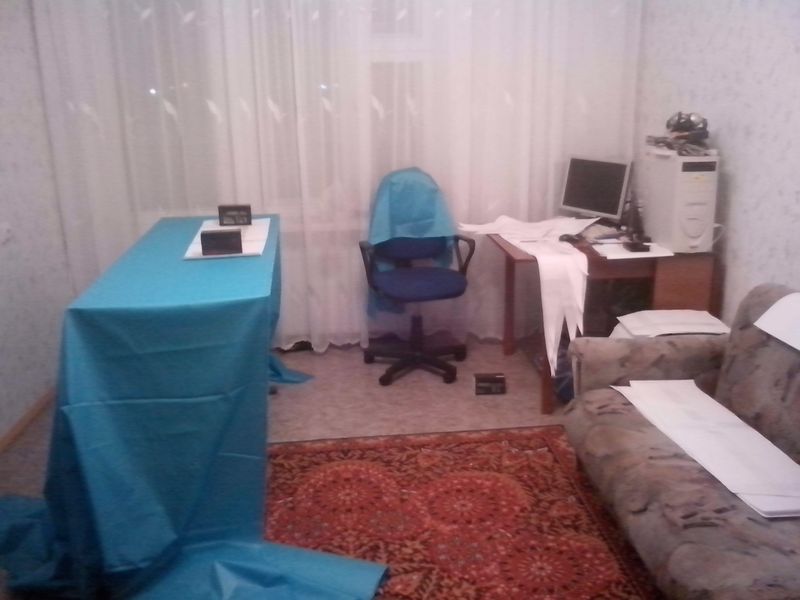

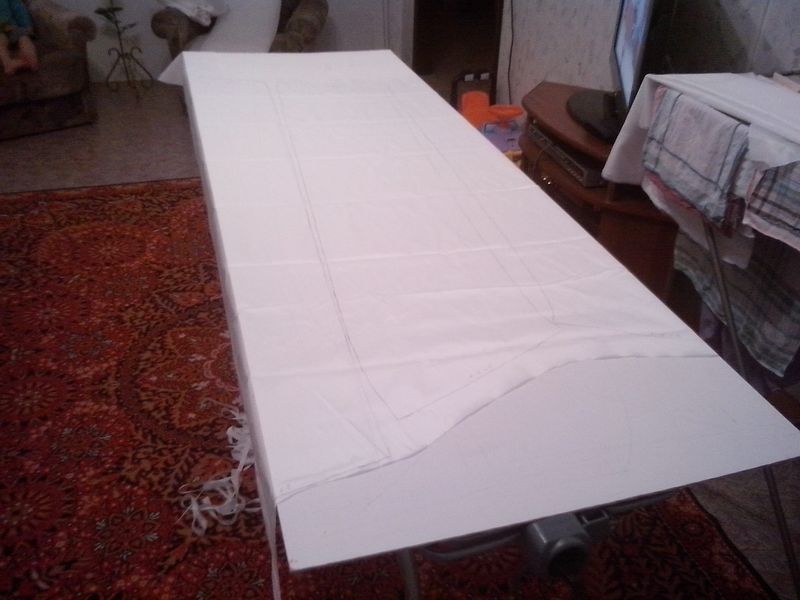

сделал раскрой на ткани. вырезал паяльником.
-
Вложение: склейка_1.jpg
(Размер: 59.99KB, Загружено 461 раз)
-
Вложение: склейка_2.jpg
(Размер: 52.80KB, Загружено 468 раз)
-
Вложение: склейка_3.jpg
(Размер: 56.00KB, Загружено 914 раз)
-
Вложение: склейка_4.jpg
(Размер: 39.22KB, Загружено 962 раза)
-
Вложение: раскрой_1.jpg
(Размер: 64.53KB, Загружено 924 раза)
-
Вложение: раскрой_2.jpg
(Размер: 42.47KB, Загружено 424 раза)
-
Вложение: раскрой_3.jpg
(Размер: 59.21KB, Загружено 960 раз)
-
Вложение: раскрой_4.jpg
(Размер: 53.22KB, Загружено 970 раз)
-
Вложение: раскрой_5.jpg
(Размер: 43.94KB, Загружено 948 раз)
-
Вложение: раскрой_6.jpg
(Размер: 35.70KB, Загружено 938 раз)
[Обновления: Tue, 03 June 2014 12:32] Известить модератора |
|
|
|
|
|
|
|
|
|
|
|
