| Парафойл 4квм MF-2, создание, фотоотчет. [сообщение #38413] |
Fri, 29 January 2016 23:38  |
Samyck
Сообщений: 22
Зарегистрирован: January 2016
Географическое положение: Днепропетров�...
|
Новичок со стажем |
|
|
|
Короче решил пошить змея, раскрутил себя на 15квм рипстопа 65г/м. Благодаря Pass Определился с проектом. Решил пошить мегафойл шуры , только на 4квм. Сюрфплан не накосячил и мы клеяли и резали.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Re: Парафойл 4квм MF-2, создание, фотоотчет. [сообщение #38425 является ответом на сообщение #38413] |
Sun, 31 January 2016 13:51  |
Samyck
Сообщений: 22
Зарегистрирован: January 2016
Географическое положение: Днепропетров�...
|
Новичок со стажем |
|
|

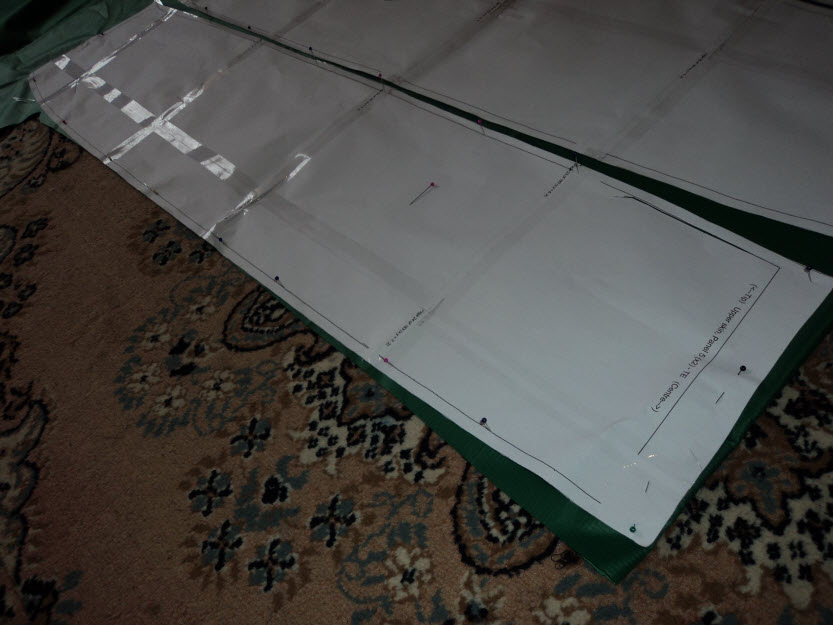

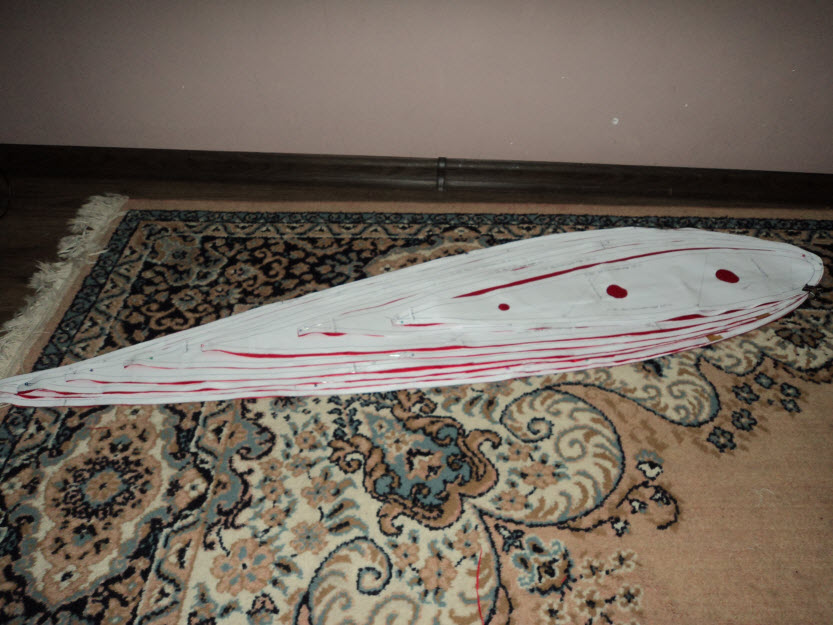

Потихоньку вырезаю детали, сразу по две, прикрепил выкройку иголками и режу ножницами, паяльником вонять нельзя  , думаю потом кромки всё таки паяльником приплавлю, хотя ткань как клиёнка только внаглую можно растрепать.
Может нитки какие - то другие можно использовать, синтетика главное чтобы была?
-
Вложение: DSC08144.JPG
(Размер: 123.80KB, Загружено 1509 раз)
-
Вложение: DSC08143.JPG
(Размер: 103.82KB, Загружено 1488 раз)
-
Вложение: DSC08150.JPG
(Размер: 79.10KB, Загружено 1597 раз)
[Обновления: Sun, 31 January 2016 14:13] Известить модератора |
|
|
|
|
|
|
|
| Re: Парафойл 4квм MF-2, создание, фотоотчет. [сообщение #38428 является ответом на сообщение #38427] |
Sun, 31 January 2016 20:06 |
|
|
Нитки можно брать любые достаточно крепкие. Очень хорошо идет капрон. У нас он продается на больших боббинах Диаметром миллиметров 50 и длиной 150 нитка №3 называется у продавцов.
Для строп самый бюджетный приемлемый вариант - шторный шнур для жалюзей. Продается там же где и жалюзи на базарах. Витой капрон очень тянется под нагрузкой. Для оценки стропы нужно нагрузить ее максимальной рабочей нагрузкой и посмотреть вытяжение. 1-2% отличнаЯ стропа. До 4-х приемлемая для не очень ответственных (типа пилотажки) кайтов. Больше 5 брать не стоит, гарантирует кучу гемора в настройке и в полете.
Когда слегка "елозят" паяльником думаешь он воняет меньше?. Хорошо вырезать осторо заточенным паяльником (длиннй носик) под обычную линейку на металлической пластине (у меня дюралевая). Разрез получается очень точным и практически не воняет, т.к. паяльник ведется быстро под линейку.
Отдельный респект за то, что сумел получить поддержку всей семьи. А 4 метровый кайт легко покатает младших ее членов пока подрастут.
[Обновления: Sun, 31 January 2016 20:09] Известить модератора |
|
|
|
| Re: Парафойл 4квм MF-2, создание, фотоотчет. [сообщение #38429 является ответом на сообщение #38428] |
Sun, 31 January 2016 22:05 |
|
|
Pass писал(а) Sun, 31 January 2016 21:06
Когда слегка "елозят" паяльником думаешь он воняет меньше?. Хорошо вырезать осторо заточенным паяльником (длиннй носик) под обычную линейку на металлической пластине (у меня дюралевая). Разрез получается очень точным и практически не воняет, т.к. паяльник ведется быстро под линейку.
Я парамодели(в т.ч. и 4м2) режу на стекле. Наклеил 6мм стекло на кусок фанеры(250х1525мм) и на нем все детали прекрасно режутся без вони. Режу как паяльником, так и немецким термоножом. Когда резал с обратной стороны на фанере - дымок был конечно и порой щепочки прилипали, а на стекле край заваривается просто идеально - даже на ощупь оплавление края не ощущается.
|
|
|
|
| Re: Парафойл 4квм MF-2, создание, фотоотчет. [сообщение #38436 является ответом на сообщение #38413] |
Tue, 02 February 2016 00:21 |
Samyck
Сообщений: 22
Зарегистрирован: January 2016
Географическое положение: Днепропетров�...
|
Новичок со стажем |
|
|
Ткани хватило впритык, 15 квадратов на 4кв. кайт. Надеялся что остатки будут пошить какого-нибудь циклопа, наверно не хватит.
Купил нитки синтетические, крепкие но наверно толстоватые, хотя сказали 30, но мне нравятся. Настраивал машинку часа два  .
-
Вложение: DSC08151.JPG
(Размер: 49.33KB, Загружено 1397 раз)
-
Вложение: DSC08152.JPG
(Размер: 60.07KB, Загружено 1383 раза)
[Обновления: Tue, 02 February 2016 00:22] Известить модератора |
|
|
|
| Re: Парафойл 4квм MF-2, создание, фотоотчет. [сообщение #38437 является ответом на сообщение #38436] |
Tue, 02 February 2016 11:26 |
|
|
Теперь сборка.
Сшиваешь по лобику спину и живот, на 2-х панелях (4 выкройки) потом сшиваешь 2 пары панелей между собой, вставляешь между ними нервюру и шьешь от хвоста к лобику. Сперва спину, потом живот. Перед сшивкой обязательно скалываешь булавками по реперным точкам (кружочки на линиях выкроек) Их обязательно нужно наносить и на ткани. При зашивке лобика довольно трудно шить в местах, где радиус кривизны большой в самом передке лобика. Можно лобик немного не зашивать(сантиметра по 2 со спины и с живота). На качество кайта это не влияет, лобик выдувается потоком воздуха.
Шьют обычно от конца до конца. Т.е. последовательно от уха до уха. Заднюю линию закрывают последней.
|
|
|
|
| Re: Парафойл 4квм MF-2, создание, фотоотчет. [сообщение #38440 является ответом на сообщение #38413] |
Tue, 02 February 2016 13:50 |
|
|
А я наношу все линии контуров на тряпки тонким маркером и реперные и точки петель. Так точнее выходит геометрия(для модели важно) и особенно в лобовой части. Правда шью сначала нервюры с животами(так как там еще и косые нервюры-стринги зашиваются) и с петлями, а потом закрываю спины. Правда первые 2 секции глухие зашиваю и живот и спину и спины начинаю с первой открытой секции.
Припуск на животах заворачивают к нервюре и второй строчкой сшиваю их вместе - так получается усиление по петлям.
|
|
|
|
|
|
|
|
|
|
| Re: Парафойл 4квм MF-2, создание, фотоотчет. [сообщение #38475 является ответом на сообщение #38413] |
Mon, 08 February 2016 20:20 |
Samyck
Сообщений: 22
Зарегистрирован: January 2016
Географическое положение: Днепропетров�...
|
Новичок со стажем |
|
|
Пошил маленький кайт, набил т.с. руку, спасибо Pass -дельные советы  , будет время и ветер испытаю, фотки позже.
Переключился на основной проект, не знаю стоит ли нервюры усиливать ломаной прошивкой, это утяжелит кайт, не хочется чтобы он стартовал с 7мс. и не хочется чтобы 10-12мс. его разорвал.
Что скажут гуру?
|
|
|
|
]
