Re: Идеальная трапеция. Какая она должна быть? [сообщение #24735 является ответом на сообщение #6681] Sat, 25 June 2011 00:34 Переход к предыдущему сообщенияПереход к следующему сообщения
war15
Сообщений: 92
Зарегистрирован: January 2011
Географическое положение: Белгородская ...
Бывалый+
Понял. Благодарю, а то сам не пойму ни как.
Re: Идеальная трапеция. Какая она должна быть? [сообщение #27956 является ответом на сообщение #6739] Fri, 23 March 2012 11:42 Переход к предыдущему сообщенияПереход к следующему сообщения
BALLOON   Sweden
Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...
Гуру кайтостроения

Появилась свободная минутка, и пока не забыл, пара фото моей поясной трапы. Smile
А то всё обещал, ребятам показать...

http://paraplan.ru/photos/albums/userpics/19012/trapa1.jpg

http://paraplan.ru/photos/albums/userpics/19012/trapa2.JPG

Трапа шилась быстро и чисто на импровизации. Чтобы поскорее кататься. Very Happy Поэтому пока, в место крюка, установил U-образную петлю. Не было под рукой сварки.
Но когда делал всё это, оставил возможность, чтобы без труда можно было заменить петлю на крюк.

Пока пользую с петлёй. Вполне устраивает.
Вообще, трапа получилась очень удобная! Cool Ни жмёт, ни тянет, не смещается и не ёрзает.
В общем, комфортное катание, как и должно быть. Smile Одел, и забыл про неё. Smile

Материалы:
1.Оксфорд 240 (наружная отделка).
2.Тонкий синтепон (для придания наружному слою объёма).
3.Линолеум (силовой каркас).
4.Капроновая ленты ЛТК-44-1600 (силовой каркас).
5.Пряжки под ленту ЛТК-44-1600, с парашютной подвесной системы С-5К (соединительные и регулировочные узлы силового каркаса).
6.Вспененный полиэтилен 10мм (подкладка вовнутрь).
7.Полартек (подкладка основная).
8.Труба железная Д-20мм (силовой каркас петли).
9.Шпилька железная Д-6мм (для петли).
10.Лента от 20 до 35мм (отделка краёв деталей).
11.Шлаг эластичный Д-20мм (для ручки).
12.Лента 35мм (силовой каркас ручки).
13.Нитки «9К» 3,5кг.


Re: Идеальная трапеция. Какая она должна быть? [сообщение #28728 является ответом на сообщение #6681] Wed, 18 July 2012 15:06 Переход к предыдущему сообщенияПереход к следующему сообщения
glarione
Сообщений: 191
Зарегистрирован: March 2011
Географическое положение: Сургут
Дважды бывалый

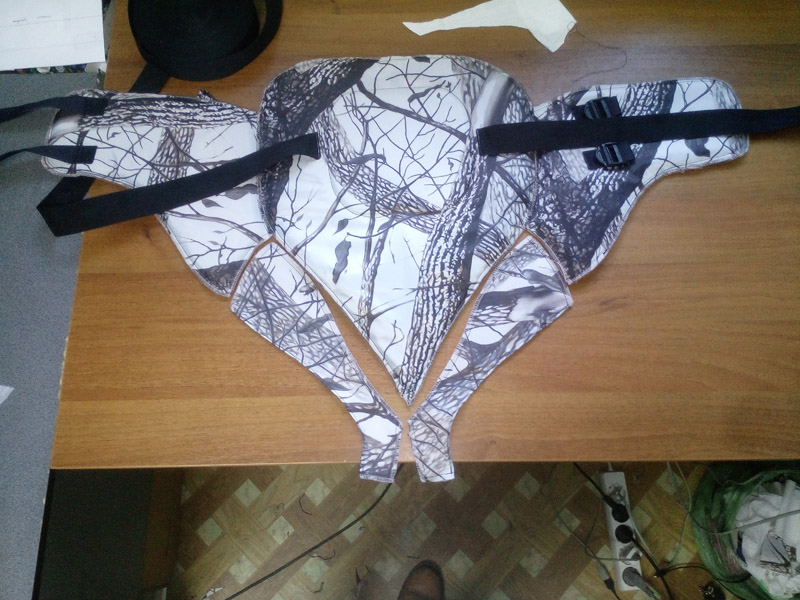

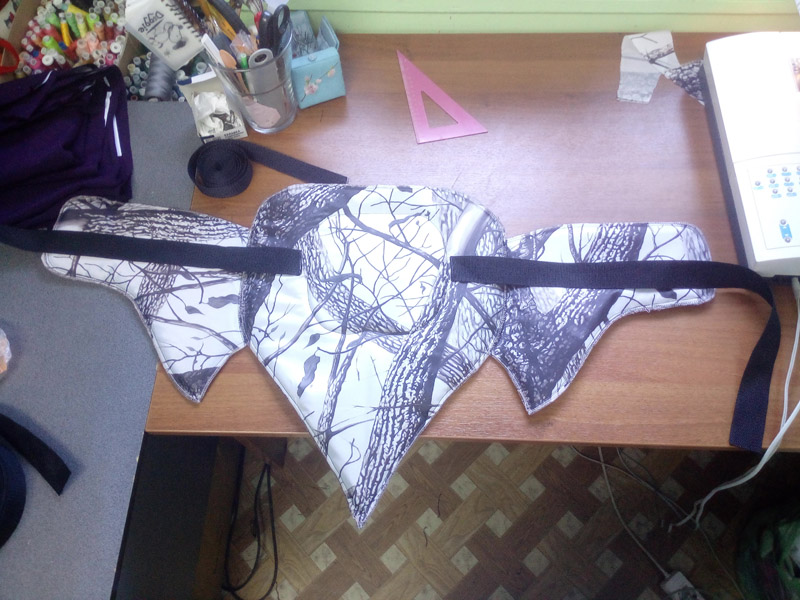

вот! сшил трапик, материалы брал у Стаси( и крюк тоже) за что ей огромное спасибо, ткань oxford 600D ремешки на ноги-50мм стропа в чехле, коврик гимнастический 10мм, ремешки под крюк 34мм (концы зашью в чехол), бык из таффеты+вспененный ПЭ 4мм (вышит нитками по контуру) пряжки на 30мм, фастексы 50мм, липучка 50мм, подкладка внутрь (еще не пришита) от чехлов автомобильный сидений. Брал за основу проект Портного (за что ему Большое спасибо)
http://images.vfl.ru/ii/1342613166/ff55c074/739393_m.jpg http://images.vfl.ru/ii/1342613168/7a2bc613/739394_m.jpg http://images.vfl.ru/ii/1342613168/d615d5eb/739395_m.jpg http://images.vfl.ru/ii/1342613169/d1c5102b/739396_m.jpg http://images.vfl.ru/ii/1342613170/a809030d/739397_m.jpg http://images.vfl.ru/ii/1342613170/9f43fc0f/739398_m.jpg


Готовы: Дельта, Trainerkite (pr0r0k)
стропится: Мегафойл 3 (5м2)
Re: Идеальная трапеция. Какая она должна быть? [сообщение #28743 является ответом на сообщение #28728] Thu, 19 July 2012 15:33 Переход к предыдущему сообщенияПереход к следующему сообщения
glarione
Сообщений: 191
Зарегистрирован: March 2011
Географическое положение: Сургут
Дважды бывалый

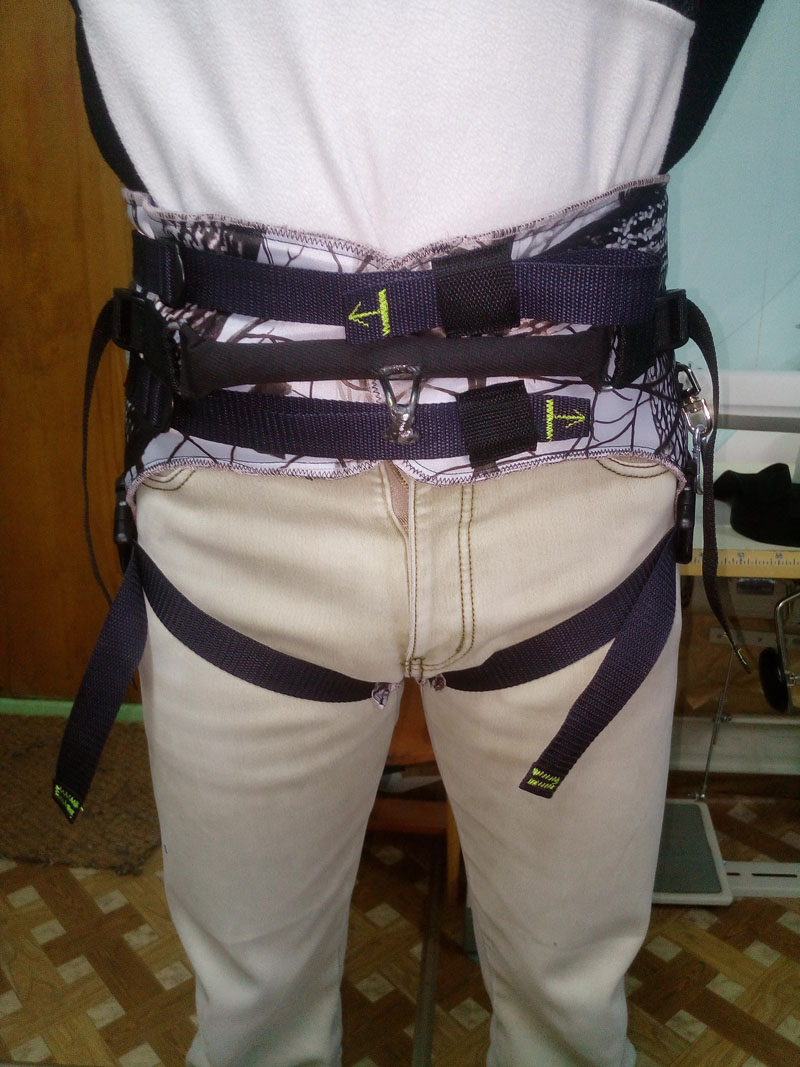

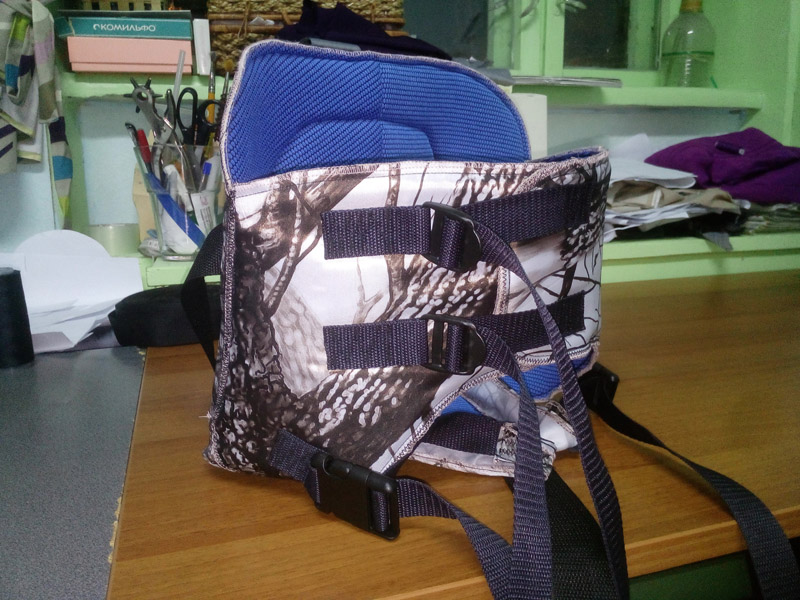

Дошил трапецию Smile вот фотки (уже с фотика, прошлые были с телефона Embarassed )
http://images.vfl.ru/ii/1342701149/d0f6b6e5/742756_m.jpg http://images.vfl.ru/ii/1342701151/5a0a624c/742757_m.jpg http://images.vfl.ru/ii/1342701153/f62e3744/742758_m.jpg http://images.vfl.ru/ii/1342701155/a661164b/742759_m.jpg http://images.vfl.ru/ii/1342701157/c077d156/742760_m.jpg


Готовы: Дельта, Trainerkite (pr0r0k)
стропится: Мегафойл 3 (5м2)
Re: Идеальная трапеция. Какая она должна быть? [сообщение #28745 является ответом на сообщение #6681] Thu, 19 July 2012 17:27 Переход к предыдущему сообщенияПереход к следующему сообщения
BALLOON   Sweden
Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...
Гуру кайтостроения

Цитата:
вот! сшил трапик

ЗАЧЁТ!!! Smile
Серьёзно выглядит! Cool Особенно БЫК! Smile

Выкройка основной детали полностью плоская, без выточек?
Края основной детали, чем обрабатывал (обшивал), какой лентой?
Re: Идеальная трапеция. Какая она должна быть? [сообщение #28746 является ответом на сообщение #28745] Thu, 19 July 2012 20:33 Переход к предыдущему сообщенияПереход к следующему сообщения
glarione
Сообщений: 191
Зарегистрирован: March 2011
Географическое положение: Сургут
Дважды бывалый

деталь плоская, выточки не делал. Но когда одеваешь вроде ничего сидит. Лента та же самая что и на крюк, 34мм, приглядывал сначала какую-нибудь 10мм тесьму и так и сяк вертел, потом забил и купил 3 метра широкой. Шьется легко, а главное и выглядит неплохо.


Готовы: Дельта, Trainerkite (pr0r0k)
стропится: Мегафойл 3 (5м2)
Re: Идеальная трапеция. Какая она должна быть? [сообщение #28782 является ответом на сообщение #6681] Wed, 25 July 2012 16:15 Переход к предыдущему сообщенияПереход к следующему сообщения
muradka   Russian Federation
Сообщений: 807
Зарегистрирован: December 2005
Географическое положение: Астрахань и К...
Гуру кайтостроения

Маленький совет по сидячим трапам.
Вот те лямки которые идут под ногами обшивайте каким-нибудь мягким материалом. Иначе будете и штаны сноуборбические протирать и гидрики. Что не есть гуд. Лучше пусть трутся эти лямкм и их обновлять. Гидрики вообще жалко.
Это касается не только самодельных трап, но фирмячих. Я фирменной трапой зимой протер новые штаны от Каламбии на пару каталок. Видел виндсерфингистов поддевающих на гидру плавки - сначала не понял прикола. Теперь вот понимаю. Виндсерферы они всегда в сидячках катают то.
Re: Идеальная трапеция. Какая она должна быть? [сообщение #28783 является ответом на сообщение #28743] Wed, 25 July 2012 16:23 Переход к предыдущему сообщенияПереход к следующему сообщения
muradka   Russian Federation
Сообщений: 807
Зарегистрирован: December 2005
Географическое положение: Астрахань и К...
Гуру кайтостроения

[quote title=glarione писал(а) Чтв, 19 Июль 2012 16:33]Дошил трапецию Smile вот фотки (уже с фотика, прошлые были с телефона Embarassed )

Трапа выглядит нормально - но сразу скажу - пряжки хрень, особенно те которые под ноги идут. На первой у меня такие стояли - лопнули в первые же каталки.

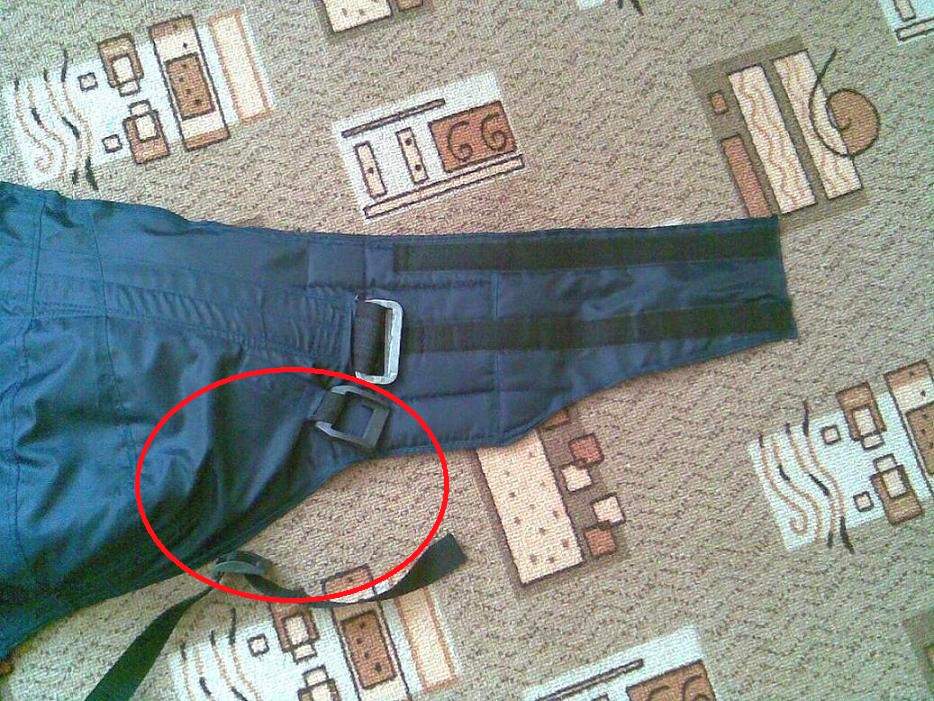

Вот на фот нормальные пряжки - я даже их на фирменные трапы вместо штатных ставлю. Они разъемные и затягиваются быстро. Покупал в Мск на Авиамоторной (забыл как магазин называется, но он тут часто упоминается.) В общем они дешевы, крепкие,разъмные, легко затягиваются и главное проверены временем.
Ставить их можно на лямки и для на ног и для крюка.

index.php/fa/11329/0/

[Обновления: Wed, 25 July 2012 16:36]

Известить модератора

Re: Идеальная трапеция. Какая она должна быть? [сообщение #28784 является ответом на сообщение #6681] Wed, 25 July 2012 19:56 Переход к предыдущему сообщенияПереход к следующему сообщения
glarione
Сообщений: 191
Зарегистрирован: March 2011
Географическое положение: Сургут
Дважды бывалый

Спасибо за ответы, на ножных ремнях у меня коврик гимнастический 10мм, 60мм ширина ну и длина на ногу Smile . Насчет пряжек я уже их испытывал, одевал трапу и крюком за турник.Сначала прыгал прыгал, тестировал так, скручивался, потом надоело, Минут 10 слезть не мог Crying or Very sad , крюк хороший, пряжки не подкачали Rolling Eyes .

Готовы: Дельта, Trainerkite (pr0r0k)
стропится: Мегафойл 3 (5м2)
Re: Идеальная трапеция. Какая она должна быть? [сообщение #28786 является ответом на сообщение #28784] Wed, 25 July 2012 22:30 Переход к предыдущему сообщенияПереход к следующему сообщения
Sancho   Russian Federation
Сообщений: 347
Зарегистрирован: February 2010
Географическое положение: г.Донецк
Гуру кайтостроения
Пряжки фирмы EQUPE (вроде так).Я их видел на трапах от Джетспорт

"Летать и строить, строить и летать" С.П.Королев
Re: Идеальная трапеция. Какая она должна быть? [сообщение #31927 является ответом на сообщение #6681] Fri, 14 March 2014 21:55 Переход к предыдущему сообщенияПереход к следующему сообщения
BALLOON
Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...
Гуру кайтостроения

К этому зимнему сезону, была пошита ещё одна трапеция. На этот раз сидячая. Smile

Силовой каркас:
- ремни и пряжки, как и на прошлой трапеции, от парашютной подвесной системы С-5К.
- основа из кордуры.
- ножные ремни на пластиковых фастексах (40мм).

Подкладка для мягкости и защиты:
- туристический коврик (пенка) толшиной 8мм, в два слоя.

Внутренняя и внешняя отделка:
- Оксфорд 240.
- синтепон.

Регулировка, стягивание верха трапеции, на талии:
- стропа 25мм.
- трёхщелевые регулирующие пряжки 25мм.

Отдела краёв деталей и всей трапеции:
- резинка шириной 20 и 25мм.

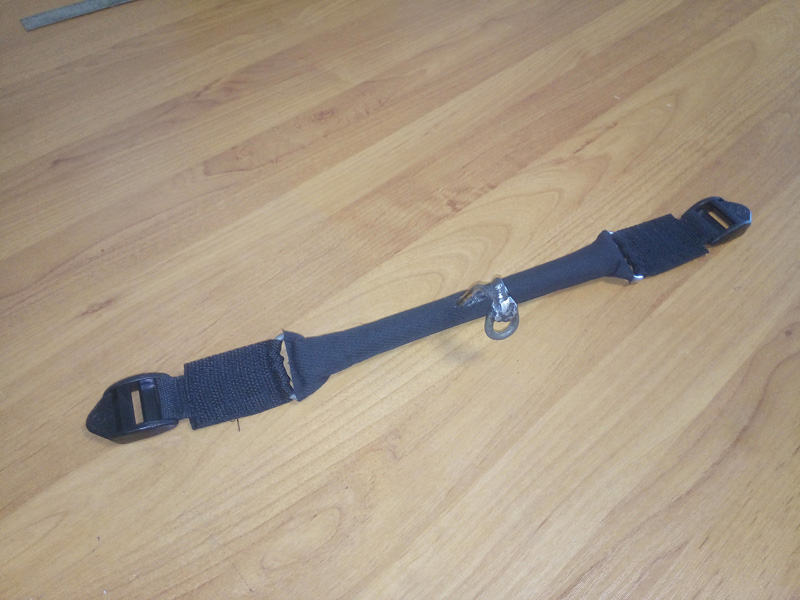

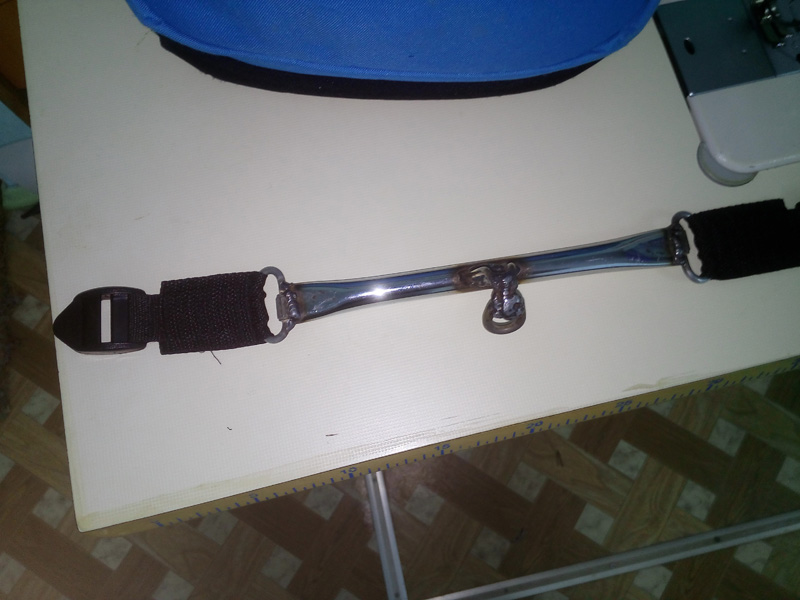

Крюк, самодельный:
- железный пруток 6мм.
- трубка железная, диаметр 20мм, длина 200мм.
- два звена от хозяйственной цепи, с внутренним расстоянием по длине 40мм.

Несколько фото, так сказать для наглядности. Smile

http://imglink.ru/pictures/21-02-14/8779b5c15e1f0870340b5394165fdf7e.jpg

http://imglink.ru/pictures/21-02-14/4077900475f2096917407bf344565c20.jpg

http://imglink.ru/pictures/21-02-14/742005ff7a4e4cfc070639ca726e52ce.jpg

http://imglink.ru/pictures/21-02-14/2c2828f04f68ac363e9d940192853045.jpg

http://imglink.ru/pictures/21-02-14/e645211ab8bec5013408bb6af7d83b4d.jpg

http://imglink.ru/pictures/21-02-14/46bca303f6f45a9b1bb29a0992371a09.jpg

http://imglink.ru/pictures/21-02-14/07d385ca0ab5b934949c4aec7fa33493.jpg

http://imglink.ru/pictures/21-02-14/ca30c608cc8375522ecd47e6f701202e.jpg
Re: Идеальная трапеция. Какая она должна быть? [сообщение #31969 является ответом на сообщение #6681] Mon, 17 March 2014 09:54 Переход к предыдущему сообщенияПереход к следующему сообщения
muradka   Russian Federation
Сообщений: 807
Зарегистрирован: December 2005
Географическое положение: Астрахань и К...
Гуру кайтостроения

Зачетная трапа получилась. Лишь бы шитьё было крепкое и не развалилось.
На машинке ишил или вручную прошивал?
И ещё - вот эти пластиковые пряжки развалятся. Они не предназначены для таких нагрузок.

Сам катаю на сидячке, есть и поясная всё покупное, перемерял кучу разных ионов, мистиков, но никак не найду для себя удобную.
Иногда тоже возвращаюсь к мысли что бы снова сшить, а не купмить. Всё ж сидячка очень интимная штука )))

[Обновления: Mon, 17 March 2014 10:06]

Известить модератора

Re: Идеальная трапеция. Какая она должна быть? [сообщение #31970 является ответом на сообщение #6681] Mon, 17 March 2014 10:32 Переход к предыдущему сообщенияПереход к следующему сообщения
BALLOON
Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...
Гуру кайтостроения

Цитата:
Лишь бы шитьё было крепкое и не развалилось.

В этом плане всё надёжно! Smile Материалы крепкие. Прочность конструкции, с хорошим запасом. Cool
В общем, для себя шил. Smile
Цитата:
перемерял кучу разных ионов, мистиков, но никак не найду для себя удобную.

У меня конечно не было возможности перемерить кучу других трап, но вот одну довелось поглядеть и померить фирмовую (не буду говорить производителя). В общем.., показалась мне она хлипкой и совсем тоненькой. Confused А отдали за неё 2,5 т.р.
Свою сидячую делал усиленную. В прошлом сезоне катал на другом кайте с поясной трапой и пару раз в роторах от посадок, на скорости 30...40км получал полную разгрузку, после чего бился задом о наст и один раз о торчащий из под наста кусок замёрзшей земли. Confused Ни чего страшного.., но заднице всё ровно было не очень приятно. Smile
В новой трапе всё ОК! Хотя кайт уже другой, и по роторам в этом году катался очень много и без разгрузок. Smile
В общем.., сезон в новой трапе откатал. Полностью доволен. Smile
Re: Идеальная трапеция. Какая она должна быть? [сообщение #31971 является ответом на сообщение #6681] Mon, 17 March 2014 10:43 Переход к предыдущему сообщенияПереход к следующему сообщения
BALLOON
Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...
Гуру кайтостроения

Цитата:
На машинке шил или вручную прошивал?

Всё шил на Подольской машинке класса 1-м. Одна из таких машинок, у меня специально заточена под такие вещи, грубые и толстые материалы. Прошивает толщину максимум 10мм.
Цитата:
И ещё - вот эти пластиковые пряжки развалятся. Они не предназначены для таких нагрузок.

Выбирал самые крепкие. Пока держатся. А дальше посмотрим.
Да и на ножных ремнях нагрузка намного меньше, нежели на поясных. Smile
Re: Идеальная трапеция. Какая она должна быть? [сообщение #40116 является ответом на сообщение #6681] Wed, 30 November 2016 12:24 Переход к предыдущему сообщенияПереход к следующему сообщения
Megabonus   Russian Federation
Сообщений: 23
Зарегистрирован: August 2016
Географическое положение: Самара
Новичок со стажем

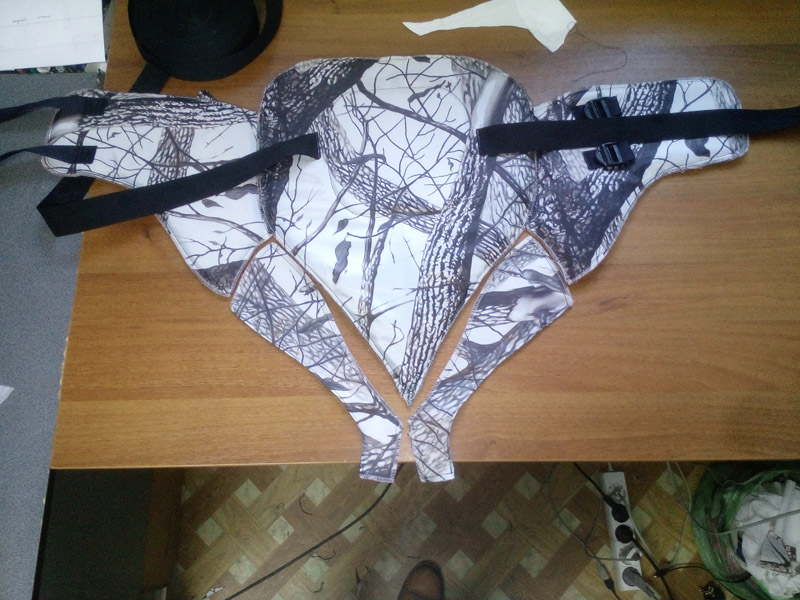

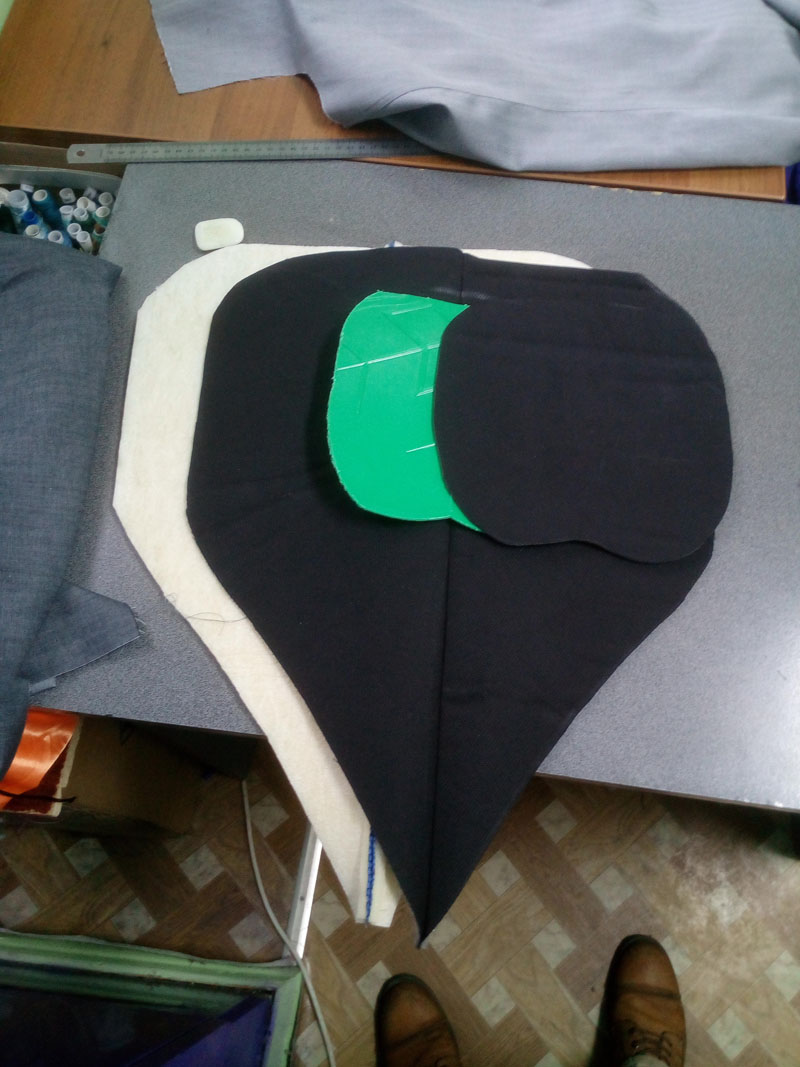

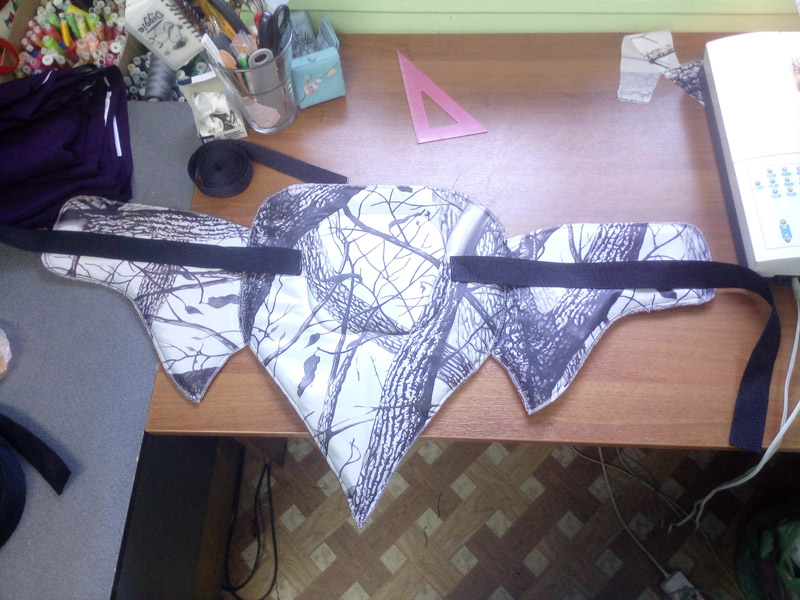

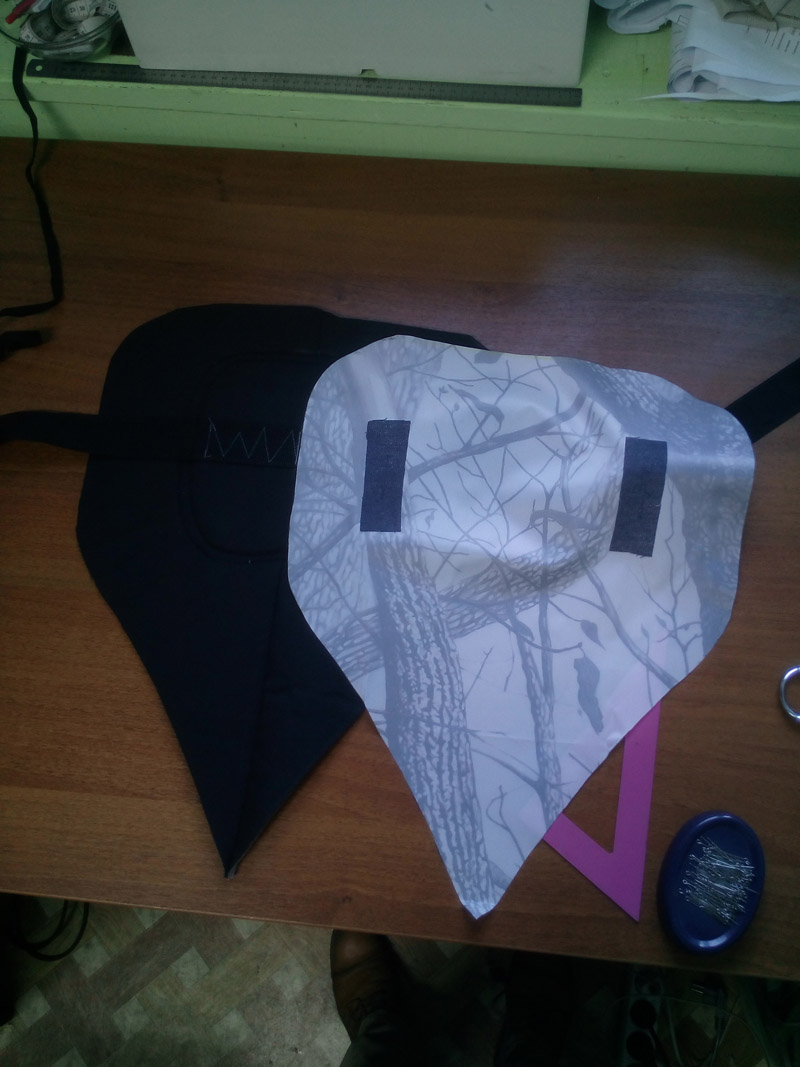

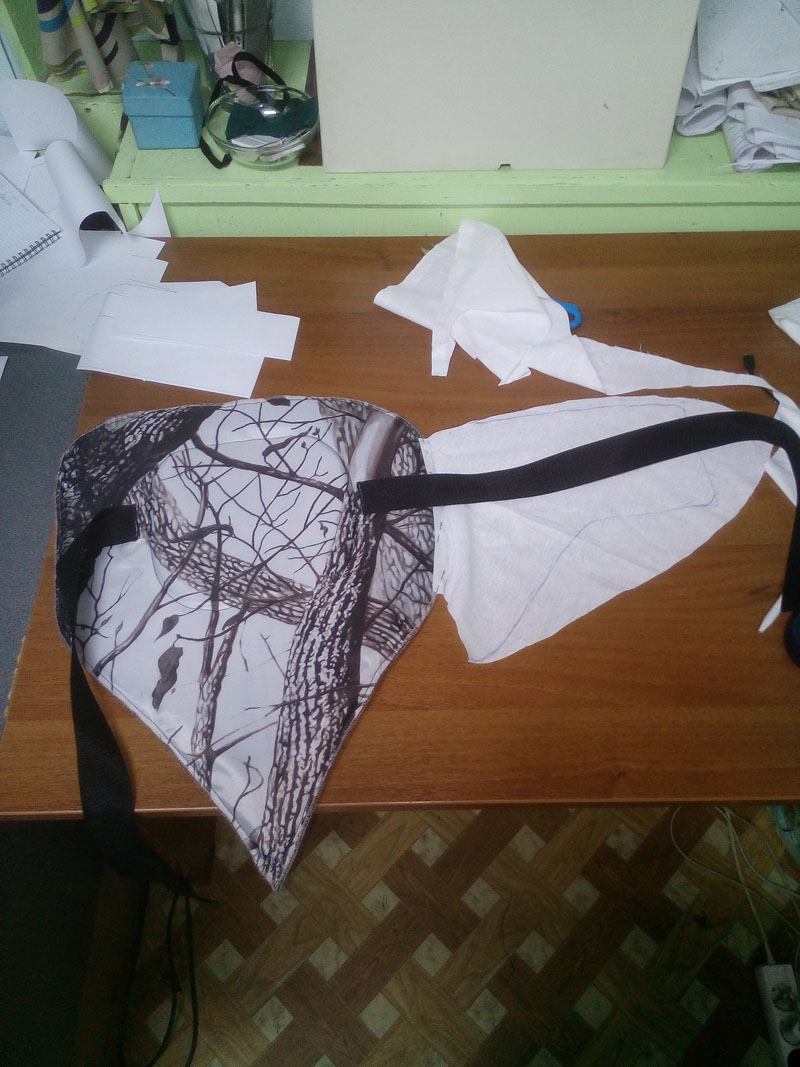

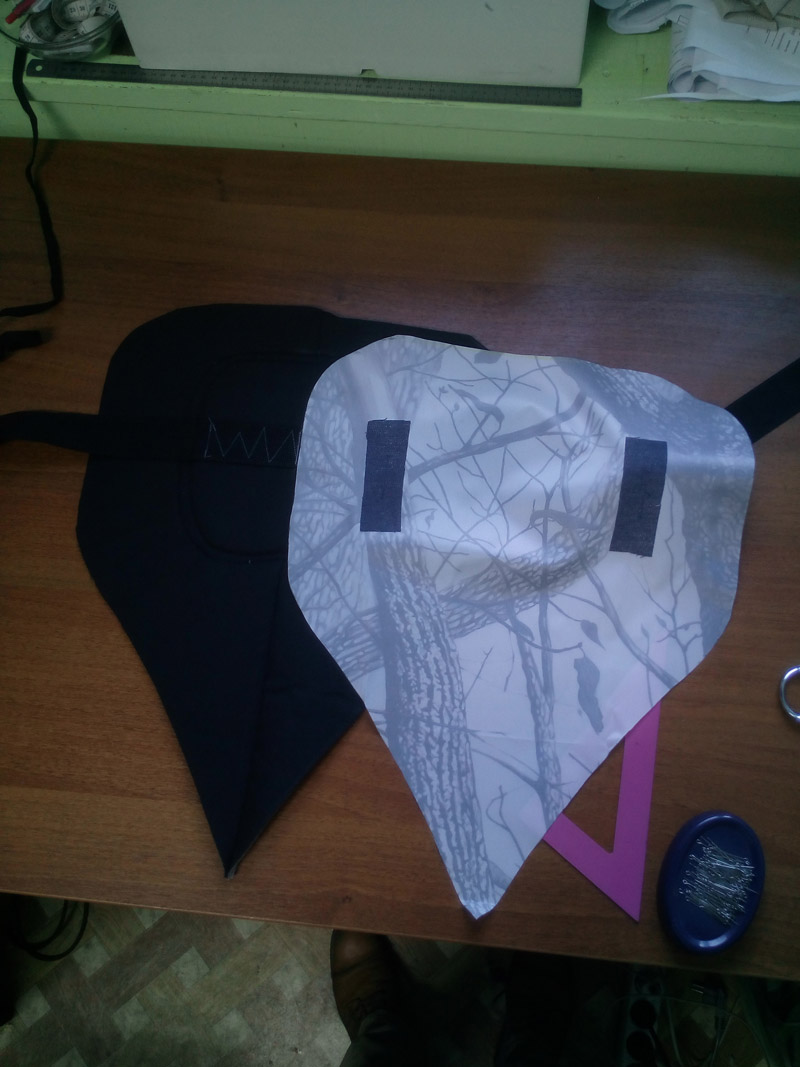

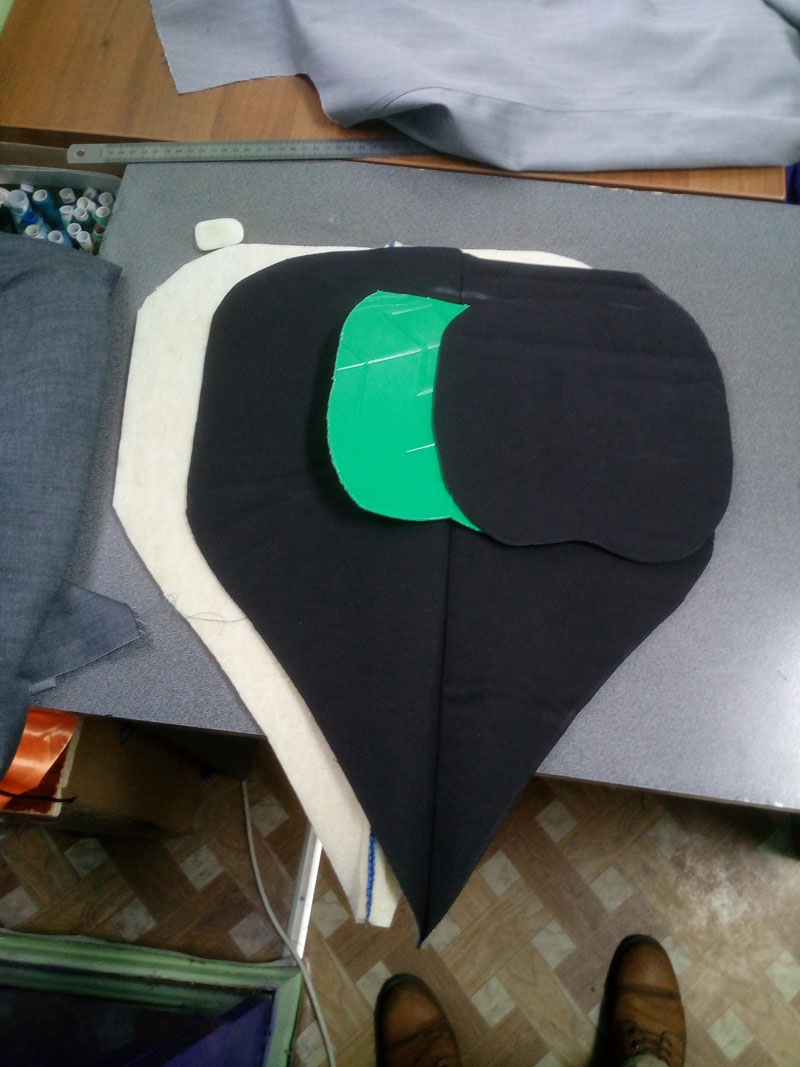

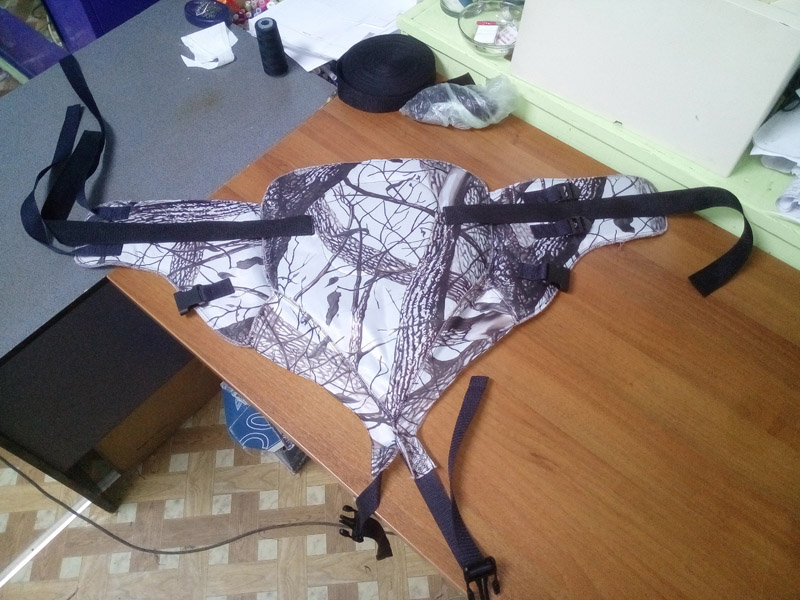

Всем привет. И Всем спасибо. Долго и усердно перечитывал эту ветку. И наконец то руки дошли до трапеции с крюком. Что то подчерпнул от первооткрывателей , что то добавил от себя. Трапа получилась очень удобная, равномерно распределяет тягу на поясницу спину и пятую точку. Ну а ниже немного производства и конечный результат. Крюк обшил плотной тканью с паролоном, чтобы руки не прилипали на холоде. Прошу оценить, если есть недочеты указать на них.
index.php/fa/12921/0/
index.php/fa/12922/0/
index.php/fa/12923/0/
index.php/fa/12924/0/
index.php/fa/12925/0/
index.php/fa/12926/0/
index.php/fa/12927/0/
index.php/fa/12928/0/
index.php/fa/12929/0/
index.php/fa/12930/0/
  • Вложение: 1.jpg
    (Размер: 140.71KB, Загружено 640 раз)
  • Вложение: 2.jpg
    (Размер: 140.79KB, Загружено 666 раз)
  • Вложение: 3.jpg
    (Размер: 150.18KB, Загружено 625 раз)
  • Вложение: 4.jpg
    (Размер: 157.30KB, Загружено 629 раз)
  • Вложение: 5.jpg
    (Размер: 147.84KB, Загружено 634 раза)
  • Вложение: 6.jpg
    (Размер: 165.71KB, Загружено 643 раза)
  • Вложение: 7.jpg
    (Размер: 171.74KB, Загружено 632 раза)
  • Вложение: 8.jpg
    (Размер: 137.46KB, Загружено 647 раз)
  • Вложение: 9.jpg
    (Размер: 168.24KB, Загружено 647 раз)
  • Вложение: 10.jpg
    (Размер: 177.08KB, Загружено 645 раз)
Re: Идеальная трапеция. Какая она должна быть? [сообщение #40117 является ответом на сообщение #6681] Wed, 30 November 2016 12:26 Переход к предыдущему сообщенияПереход к следующему сообщения
Megabonus   Russian Federation
Сообщений: 23
Зарегистрирован: August 2016
Географическое положение: Самара
Новичок со стажем

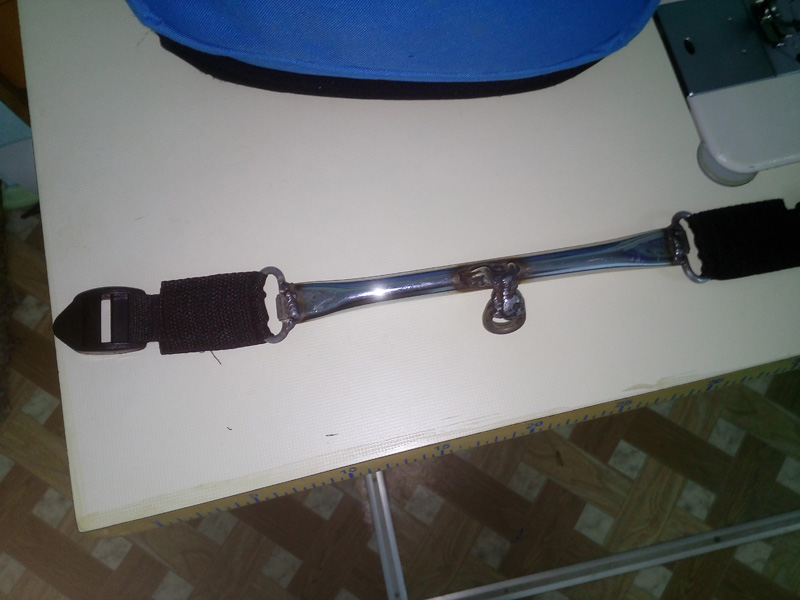

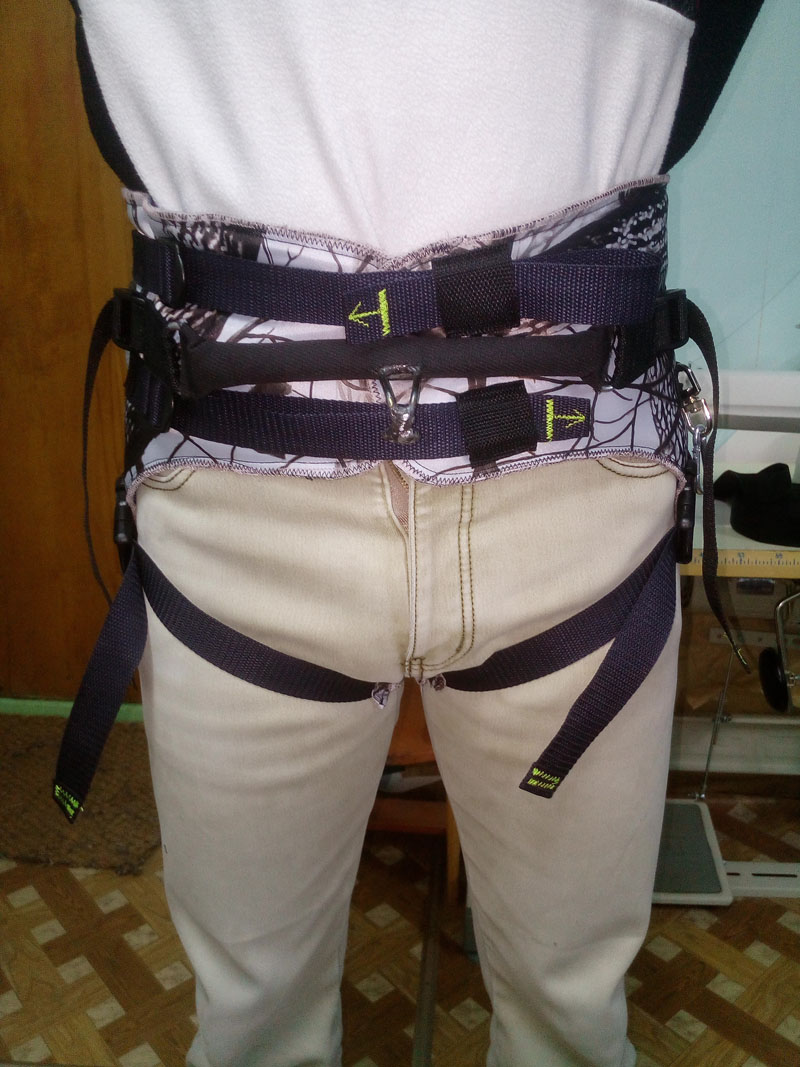

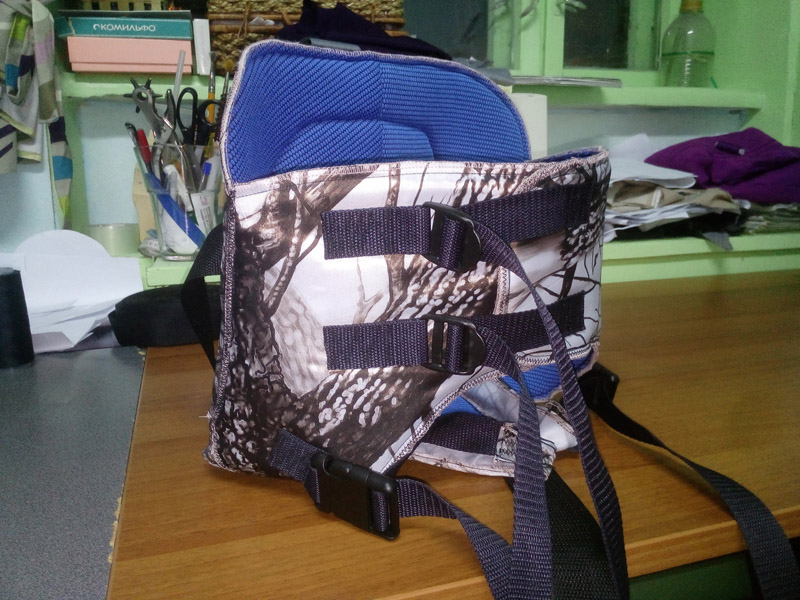

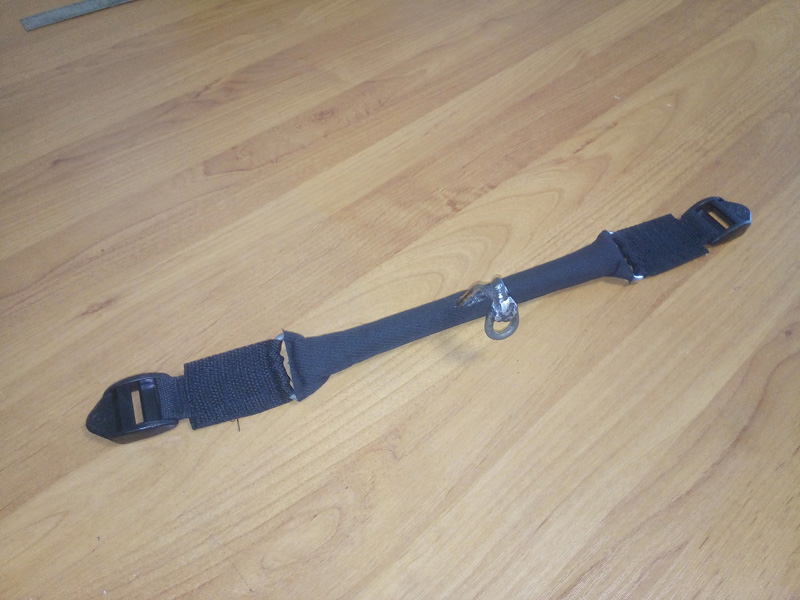

В продолжении темы:
index.php/fa/12931/0/
index.php/fa/12932/0/
index.php/fa/12933/0/
index.php/fa/12934/0/
index.php/fa/12935/0/
index.php/fa/12936/0/
index.php/fa/12937/0/
  • Вложение: 11.jpg
    (Размер: 166.76KB, Загружено 657 раз)
  • Вложение: 12.jpg
    (Размер: 182.72KB, Загружено 610 раз)
  • Вложение: 13.jpg
    (Размер: 125.54KB, Загружено 632 раза)
  • Вложение: 14.jpg
    (Размер: 147.88KB, Загружено 654 раза)
  • Вложение: 15.jpg
    (Размер: 166.14KB, Загружено 630 раз)
  • Вложение: 16.jpg
    (Размер: 162.65KB, Загружено 616 раз)
  • Вложение: 17.jpg
    (Размер: 178.24KB, Загружено 629 раз)
Re: Идеальная трапеция. Какая она должна быть? [сообщение #40152 является ответом на сообщение #6681] Wed, 14 December 2016 22:58 Переход к предыдущему сообщения
BALLOON
Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...
Гуру кайтостроения

Всем, Привет!
Давненько тут не был... Smile
Цитата:
Прошу оценить, если есть недочеты указать на них.

Сурьёзный подход к создании своей трапеции!
Испытания уже проводили? В том числе и на морозе?

Первое что бросается в глаза, это хлипкие пластиковые пряжки!
На утяжке пояса, ещё можно их оставить, даже если лопнуть на морозе, не велика беда. А вот пряжки для крепления крюка, я бы сменил сразу же!

Если сразу менять не охота, и есть всё же уверенность в их надёжности, то, можно провести тест. Smile Вынести трапу на мороз, одеть и подвеситься за крюк и дополнительную стропу (ленту, верёвку) например на турнике или подобном. Можно покачаться, подёргать.
Только смотрите аккуратнее, чтобы случайно не получился тест проверки на прочность копчика. Confused
Удачи!

p.s.
Вот нашел одно фото своей второй сидячей трапеции.
https://paraplan.ru/photos/albums/userpics/19012/P6200007.JPG
В общем, выполнена она была на основе всё тех же ремней и стальных пряжек от парашютной подвесной системы. Только на ножных обхватах поставил пластиковые.

[Обновления: Wed, 14 December 2016 23:17]
