Как сделать растроповку в surfplan? [сообщение #40391] Wed, 22 February 2017 15:59 Переход к следующему сообщения
серега   Russian Federation
Сообщений: 5
Зарегистрирован: February 2017
Географическое положение: самара
Новичок
Вдохновившись кайтами, решил сделать,хотя не имею опыта. Пролистал темы тутошние, скачал прогу сюрфплан и модель(с этого форума MF-2 7М2), сделал выкройки и склеил,скоро должна придти ткань посылкой.И вроде все понятно, но одна вещь мне не дает покоя- как сделать растраповку , сюрфплан не дал мне ни какой распечатки о размерах строп. Знающие, как исправить эту ситуацию?
Re: Как сделать растроповку в surfplan? [сообщение #40393 является ответом на сообщение #40391] Wed, 22 February 2017 23:21 Переход к предыдущему сообщенияПереход к следующему сообщения
Pass
Сообщений: 7322
Зарегистрирован: June 2005
Географическое положение: Пригород Харь...
Гуру кайтостроения

Нууу обычно всем он дает расстроповку Very Happy .
На страничке перед выкройками выдается таблица с длинами строп
Выложи проект, который ты распечатывал, разберемся
Re: Как сделать растроповку в surfplan? [сообщение #41212 является ответом на сообщение #40391] Mon, 25 December 2017 18:43 Переход к предыдущему сообщенияПереход к следующему сообщения
серега   Russian Federation
Сообщений: 5
Зарегистрирован: February 2017
Географическое положение: самара
Новичок
разобрался, он действительно выдал длины строп, просто тупанул). Возникла другая проблема. При запуске фойла (делал парафойл fm2 7 метров) не могу поднять его в воздух и зафиксировать. Постоянно то уходит в бок,то зависает где-то на уровне 3-4 метра над поверхностью.
Сейчас очень нужно узнать длину силовых передних и задних строп !

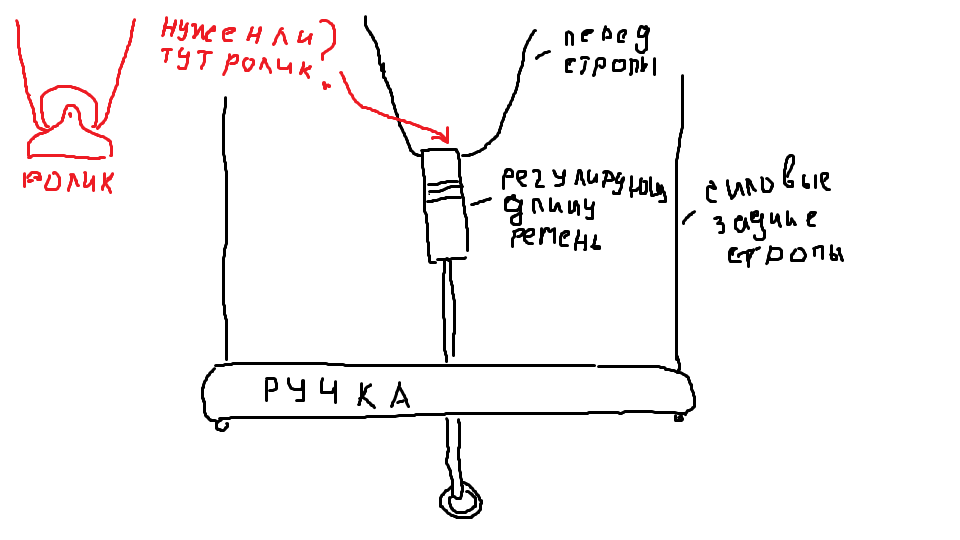

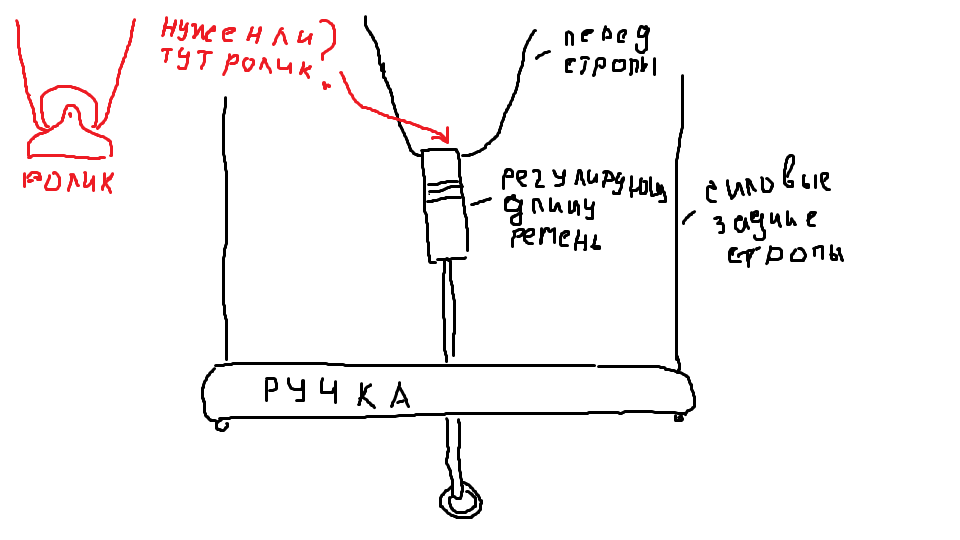

И хочется узнать нужен ли регулирующий ролик в месте стыка двух передних силовых строп?
index.php/fa/12969/0/
Re: Как сделать растроповку в surfplan? [сообщение #41226 является ответом на сообщение #41212] Thu, 28 December 2017 00:19 Переход к предыдущему сообщенияПереход к следующему сообщения
Pass   France
Сообщений: 7322
Зарегистрирован: June 2005
Географическое положение: Пригород Харь...
Гуру кайтостроения

Стропы есть силовые - обычно это стропы всего купола кроме задней кромки. И управляющие (рулевые, клеванты). Они идут от задней кромки. Ролик между силовыми стропами категорически исключен, кайт станет неуправляемым в такой схеме.
Попробуй удлинить клеванты (задние стропы).

[Обновления: Thu, 28 December 2017 00:20]

Известить модератора

Re: Как сделать растроповку в surfplan? [сообщение #41227 является ответом на сообщение #41226] Thu, 28 December 2017 12:49 Переход к предыдущему сообщенияПереход к следующему сообщения
серега   Russian Federation
Сообщений: 5
Зарегистрирован: February 2017
Географическое положение: самара
Новичок
Спасибо за ответ, попробую.
Re: Как сделать растроповку в surfplan? [сообщение #41228 является ответом на сообщение #41227] Thu, 28 December 2017 16:09 Переход к предыдущему сообщенияПереход к следующему сообщения
Pass   France
Сообщений: 7322
Зарегистрирован: June 2005
Географическое положение: Пригород Харь...
Гуру кайтостроения

если проблема не решится, нужно будет сдвинуть точку "тов пойнт" вперед. ДЛя этого укоротить стропы ряда А (носовые). Или ряда А и В. А больше, а В меньше примерно в 1,5 раза. Смещение точки тов-пойнт вперед увеличивает нагрузку на клеванты и улучшает управляемость кайта. А также позволяет кайту уйти вперед в ветровом окне, т.е. быстрее и дальше двигаться в зенит или к краю ветрового окна.
Re: Как сделать растроповку в surfplan? [сообщение #42488 является ответом на сообщение #40391] Wed, 20 February 2019 10:07 Переход к предыдущему сообщенияПереход к следующему сообщения
arni   Ukraine
Сообщений: 341
Зарегистрирован: November 2005
Географическое положение: Киев
Гуру кайтостроения
А подскажите, кто какой "тов поинт" выставляет на небольших кайтах, пилотажных или тяговых, до 6 м2?
В каких пределах? Спасибо.
Желание мнение практиков, чтоб потом меньше играться с настройками строп.


Диллер "Аэрос"-а, форумчанам - хорошие скидки
Re: Как сделать растроповку в surfplan? [сообщение #42512 является ответом на сообщение #42488] Fri, 22 February 2019 09:49 Переход к предыдущему сообщенияПереход к следующему сообщения
игорь   Russian Federation
Сообщений: 2046
Зарегистрирован: December 2009
Географическое положение: Россия
Гуру кайтостроения
его хоть какой ставь все равно потом все регулировать в ручную надо..

Ветер знает, где меня искать...!!
Re: Как сделать растроповку в surfplan? [сообщение #42520 является ответом на сообщение #42488] Tue, 26 February 2019 22:59 Переход к предыдущему сообщенияПереход к следующему сообщения
Pass   France
Сообщений: 7322
Зарегистрирован: June 2005
Географическое положение: Пригород Харь...
Гуру кайтостроения

Тов пойнт сильно привязана к аэродинамическому фокусу. Она должна быть чуток (процентов на 5) вперед от АФ. Конкретное положение сильно зависит от формы крыла в плане. Для прямогульного крыла без сужения это порядка 30-35%. При наличии стреловидности передней кромки, а тем более всего крыла, тов пойнт сдвигается назад, иногда довольно сильно. Например, у парасок до 55-60% от передней кромки. Еще есть вариант посмотреть на профиль, часто АФ находится близко к самой высокой точке профиля.

Еще я пользовался таким методом.

В серфплане есть первые листы, где выкройки расположены на листе А4. Выбираю формат, чтобы эти выкройки занимали максимум площади листа, были максимальных размеров. Распечатываю их (на 2-х листах), вырезаю и склеиваю узеньким полосками скотча по предполагаемым швам. Нуу или клеем если есть желание заморачиваться и удерживать швы, пока они схватятся.

Затем создаю строповку. Для параски это было 6 строп по передней кромке. 4 силовых и 2 клеванты от углов. Силовые попарно собирал вместе, затем узел силовых и клеванты между собой соединял ниткой-перемычкой сантиметров 10 длиной. Длина этой "стропной системы" сантиметров 30.
Затем "ходовые испытания". Одеваю на указательный палец перемычки примерно посредине, удерживаю палец вертикально и начинаю кружиться с кайтом. Руку вытягиваю в сторону, смотрю на кайт и кружусь. Кайт летает как при настоящем ветре, а я вижу его поведение. Он может либо клевать носом, либо тянуться за рукой или даже кувыркаться. Понемногу сдвигая точку контакта перемычек с пальцем вперед-назад (точку тов пойнт) добиваюсь, чтобы кайтик летал быстро и резко (не тянулся за рукой), но и не клевал носом. Фиксирую точку опоры перемычек на пальце меткой. ДЛя большей точности можно вместо пальца применить например зубочистку. Затем подвешиваю кайтик за эту точку, беру прямоугольный треугольник и восстанавливаю перпендикуляр от плоскости кайта к точке опоры перемычек строп. Место на кайте, из которого "вырастает" перпендикуляр и является искомой точкой тов-пойнт.

Ну и естественно, что тонкая настройка только в настоящем полете Very Happy .
Re: Как сделать растроповку в surfplan? [сообщение #43271 является ответом на сообщение #40393] Thu, 04 November 2021 00:19 Переход к предыдущему сообщения
Monik   Ukraine
Сообщений: 6
Зарегистрирован: November 2021
Новичок
Хорошие схемы делаете Very Happy
