Re: С-ШЕЙП [сообщение #23001 является ответом на сообщение #15502]

Wed, 02 March 2011 23:02

Royzman

Сообщений: 360
Зарегистрирован: November 2007
Географическое положение: Украина, Днеп�...

Гуру кайтостроения

Могу помереть строповку на SS Турбо Дизель 2008 10мкв, а также на ОР райс 2008 12 квм.

Известить модератора

Отправить личное сообщение этому участнику

Re: С-ШЕЙП [сообщение #23042 является ответом на сообщение #15502]

Fri, 04 March 2011 09:13

tolik

Сообщений: 49
Зарегистрирован: November 2008
Географическое положение: запорожье

Немножко бывалый

также поделюсь размерами строповки Best kahoona 11,5, 09года.

нет ничего более постоянного, чем временное.

Известить модератора

Re: С-ШЕЙП [сообщение #23044 является ответом на сообщение #15502]

Fri, 04 March 2011 09:23

беня

Сообщений: 77
Зарегистрирован: January 2011
Географическое положение: санкт петербу...

Бывалый+

Может у кого размеры на ф-оне револьт есть?а то достался с неродными брайдлами.буду благодарен.

Известить модератора

Re: С-ШЕЙП [сообщение #24466 является ответом на сообщение #15502]

Wed, 08 June 2011 11:44

homer

Сообщений: 92
Зарегистрирован: July 2010
Географическое положение: Ростов-на-Дон�...

Бывалый+

не знаю куда кинуть это видео решил сюда о дельте от разработчика
http://kiteteam.ru/news/konstruktor-kajtov-liquid-force-dzhu lian-filon-o-kajte-envy-2011-ogo-goda
может кого заинтересует
и вот
http://vimeo.com/22297142

[Обновления: Wed, 08 June 2011 11:55]

Известить модератора

Re: С-ШЕЙП [сообщение #27130 является ответом на сообщение #15502]

Wed, 04 January 2012 18:51

Verba

Сообщений: 504
Зарегистрирован: November 2009
Географическое положение: Донецк

Гуру кайтостроения

Новогодние праздники подкинули выходные дни, а погода на улице не позволяет катать-топтать лыжами снег, зачесались руки взяться за сумку с раздраконенной Ц-шкой от Аэроса 12шки

http://i012.radikal.ru/1201/62/f8e7157aa065.jpg

Основой проекта был проект дельты VVS'а, немного правился (площадь, арочность, углы, диаметры балонов) и вписывался в полученный материал от донорской Ц-шки.
Смысла делиться проэктом пока нет, потому как всё ещё только в этапе строения. Результат испытания увидите в этой же ветке.
Для чехла переднего балона хватило дакрона от донора, так же его хватило и для поперецных балонов. Но не смог я вшить "кружки" в передний торец балона, который присоединяется к центральному, поэтому принял решение вшивать поперечные прямым швом. Для этого потребовалось полностью изготовить новые лекала (старые при таком крое не подходят ни для одного сегмента, их 4е в балоне) и соответственно использовать другой материал. В вновь шитые морковки с лёгкость встали болоны Донора без перекроя. Из малого большее не выпадет Smile

))

http://i056.radikal.ru/1201/8e/d86756c2b52c.jpg

http://s017.radikal.ru/i412/1201/75/214e3c2bd014.jpg

http://s46.radikal.ru/i112/1201/14/6f01703f0da9.jpg

http://s017.radikal.ru/i443/1201/2c/c96c9a3a4ea2.jpg

http://s41.radikal.ru/i091/1201/df/ab1503990520.jpg

все морковки готовы

http://i031.radikal.ru/1201/ae/b86c7dad5c92.jpg

http://s016.radikal.ru/i337/1201/fc/968061fe2b31.jpg

Вложение: aeros_ple.jpg
(Размер: 45.14KB, Загружено 558 раз)

[Обновления: Wed, 04 January 2012 21:48]

Известить модератора

Re: С-ШЕЙП [сообщение #27131 является ответом на сообщение #15502]

Wed, 04 January 2012 19:31

vvs

Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье

Гуру кайтостроения

ждемс, интересно... Rolling Eyes

Известить модератора

Re: С-ШЕЙП [сообщение #28279 является ответом на сообщение #15502]

Thu, 10 May 2012 22:08

romaChe
Сообщений: 17
Зарегистрирован: April 2012
Географическое положение: KIev

Новичок++

Ребята подскажите плз.
Где то на форуме встречал (сейчас найти не могу) что TE закрывается по варианту А, но у меня (я про втыкал Smile

) хватает чтоб сделать по варианту В. Вопрос закрывать не парится или армирующую ленту вшивать?

Да прибудет с нами великий УУУуууууу.

[Обновления: Fri, 11 May 2012 14:03]

Известить модератора

Re: С-ШЕЙП [сообщение #28365 является ответом на сообщение #15502]

Thu, 24 May 2012 13:39

kreonis

Сообщений: 1
Зарегистрирован: April 2012
Географическое положение: Kiev Ukraine

Новичок 0.0

Много фоток высокого разрешения 4-го бандита.
http://38moz.free.fr/divers/bandit%204%2010m%B2/

Кто будет шить, тому думаю будет полезным. (Мне дак точно Smile

)
Разные мелкие детальки видно, технология пошива и обработки...

Известить модератора

Re: С-ШЕЙП [сообщение #28647 является ответом на сообщение #28365]

Wed, 11 July 2012 00:42

homeleon

Сообщений: 3
Зарегистрирован: July 2012
Географическое положение: Санкт-Петербу...

Новичок 0.0

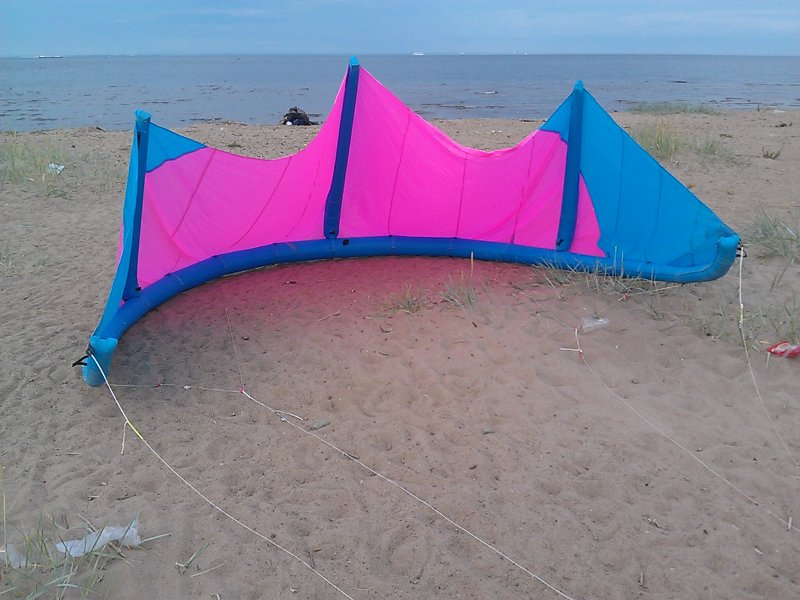

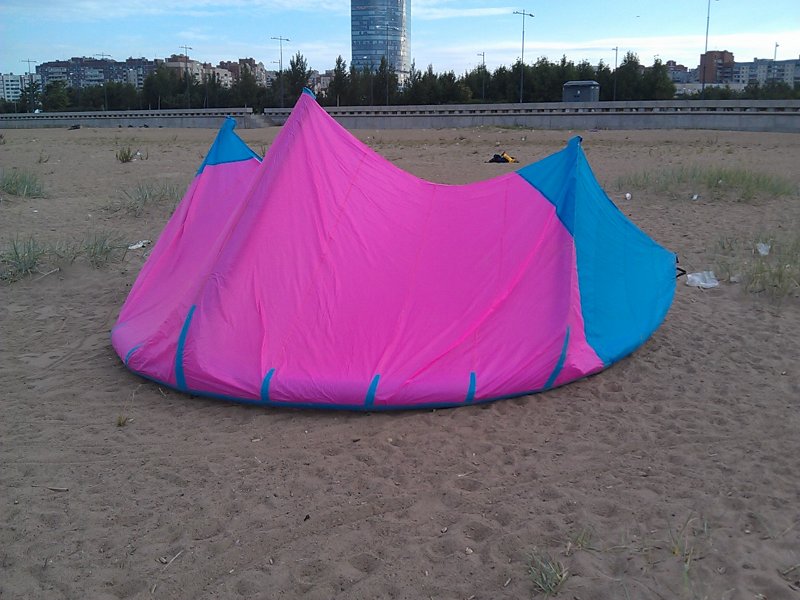

Всем привет. Вот решил попробовать сшить баллоник. Много шить поленился поэтому взял проект Вадима и огрубил. Пока был один полет при слабом ветре. Кайт вроде летает. Жду ветра посильнее Smile

. Прилагаю проект и фотки. Ткань из Айсберга. Большой баллон Dr.Tuba 9 м влез впритык. Хочу поменять потом на 10м, а пленку от 9м пустить на поперечные баллоны. Сейчас они сделаны из пакетов для вакуумной упаковки одежды Smile

. Вот такой самопал.

Вложение: DELTA-mod-leon.sle
(Размер: 5.94KB, Загружено 585 раз)
Вложение: IMAG0275.jpg
(Размер: 86.55KB, Загружено 685 раз)
Вложение: IMAG0276.jpg
(Размер: 97.67KB, Загружено 622 раза)
Вложение: IMAG0277.jpg
(Размер: 92.45KB, Загружено 662 раза)
Вложение: IMAG0279.jpg
(Размер: 98.41KB, Загружено 654 раза)

Известить модератора

Re: С-ШЕЙП [сообщение #28648 является ответом на сообщение #28647]

Wed, 11 July 2012 17:09

user2913

Сообщений: 4
Зарегистрирован: November 2011
Географическое положение: Волгоградска�...

Новичок 0.0

Прикольно, я тоже сшил по Вадимовскому проекту только передний баллон сделал чуть потоньше, сами баллоны клеил из пленки(не помню названия толи пвх или еще как) похожа на силикон ,только толстая зараза 200 мкр. пока только тестил.
Rolling Eyes

Известить модератора

Re: С-ШЕЙП [сообщение #28681 является ответом на сообщение #15502]

Sat, 14 July 2012 20:00

homeleon

Сообщений: 3
Зарегистрирован: July 2012
Географическое положение: Санкт-Петербу...

Новичок 0.0

Сегодня был хороший ветер. Запустить кайт с помошником удается. Без помошника тоже вроде запускается, сам встает на ухо если потянуть стропу. Других баллоников у меня небыло сравнить не счем, но кажется кайт получился немного тормозной. Может быть буду колдовать со строповкой, а может так оставлю всеравно мне только предстоит учиться трамваить по воде. Обнаружена бага пошива: когда накачал от души, слабые нитки на переднем балоне порвались и местами вместо 3 швов остался один. Буду икать крепкие нитки и перешивать. На видео давление у кайта немного стравил чтобы не лопнул последний шов.
Видео:
http://www.youtube.com/watch?v=i1LTGJYlsT0

Известить модератора

Re: С-ШЕЙП [сообщение #28708 является ответом на сообщение #28681]

Mon, 16 July 2012 21:09

Sancho

Сообщений: 347
Зарегистрирован: February 2010
Географическое положение: г.Донецк

Гуру кайтостроения

Это и не удивительно, что кайт еще при накачке полез.
Что вы все к этим ниткам- 45лл и 70лл привязались???
Они предназначены для пошива постельного белья и одежды, а не для кайтов.......... Confused

Крепкость ниток- ваша безопасность!!!
Зайдите в рыболовный магазин и купите Нитки Петроканат 0.32мм.
А лучше, если есть возможность, то - ЕURON №40 или GRAL №40 (эти нитки для пошива парапланов используют) Surprised

"Летать и строить, строить и летать" С.П.Королев

Известить модератора

Re: С-ШЕЙП [сообщение #28709 является ответом на сообщение #28708]

Tue, 17 July 2012 06:15

Здесь был Traglod

Сообщений: 1155
Зарегистрирован: March 2007

Гуру кайтостроения

Sancho писал(а) Пнд, 16 Июль 2012 18:09

Это и не удивительно, что кайт еще при накачке полез.
Что вы все к этим ниткам- 45лл и 70лл привязались???
Они предназначены для пошива постельного белья и одежды, а не для кайтов..........
Крепкость ниток- ваша безопасность!!!
Зайдите в рыболовный магазин и купите Нитки Петроканат 0.32мм.
А лучше, если есть возможность, то - ЕURON №40 или GRAL №40 (эти нитки для пошива парапланов используют)

Чем тебе конкретно лавсановая нить не угодила? Отличная нить.
Просто надо было учесть плотность дакрона. Я кстати имел прямо противоположный эфффект, зашив баллон кевларом с переяжкой и без проклейки, порезало дакрон, но если сделать то же самое не натягивая кевлар со свей дури и пропитав его разведенным клеем, то шов по долговечности стремится в вечность. )

Известить модератора

Re: С-ШЕЙП [сообщение #28718 является ответом на сообщение #15502]

Tue, 17 July 2012 22:42

homeleon

Сообщений: 3
Зарегистрирован: July 2012
Географическое положение: Санкт-Петербу...

Новичок 0.0

Купил сегодня у рыбаков Петроканат 0.32, 0.40 и 0.50. Разрывал руками без динамометра но мне показалось что 0.32 и 45 ЛЛ рвутся примерно одинаково. Сшил тестовое кольцо из дакрона шириной см 5. прошивал разными нитками и стежками а потом рвал. Стежок 4 мм, нитки 0.32 и 45 ЛЛ лопаются легко и примерно одинаково. Стежок 1.5 мм усилия нужно гораздо больше, но всеравно лопнул. Стежок 1мм - порвал дакрон Smile

. Потом взял петроканат 0.40, стежок 4 мм порвал с трудом. Стежок 3 мм еле еле порвал. Скорее всего остановлюсь на этом варианте. Петроканат 0.50 проверить толком не удалось т.к. нет в наличии толстой иглы. Шить тонкой не реально, один шов который получился показался достаточно крепким.

Известить модератора

Re: С-ШЕЙП [сообщение #28720 является ответом на сообщение #28718]

Wed, 18 July 2012 08:46

Sancho

Сообщений: 347
Зарегистрирован: February 2010
Географическое положение: г.Донецк

Гуру кайтостроения

То Траглодит: кевлар- своеобразное волокно, терпкое на ощуп, боится влаги, режет все при натяжении.........
То Homeleon: нитки 45лл выдерживают нагрузку в 1500-1750Н - это 1.5-1.7кг,а Петроканат 0.32- 2.4кг!!!!
Надо правильно испытывать нитки!
Кстати, на обморожение и трение 45 лл плохи очень, со временем, когда кайт намокает, шов лохматится и утоньшается, чего не происходит с Петроканатом. Smile

Говорю не просто так, а имею горький опыт... Sad

"Летать и строить, строить и летать" С.П.Королев

Известить модератора

Re: С-ШЕЙП [сообщение #28721 является ответом на сообщение #28720]

Wed, 18 July 2012 09:05

Здесь был Traglod

Сообщений: 1155
Зарегистрирован: March 2007

Гуру кайтостроения

Sancho писал(а) Срд, 18 Июль 2012 05:46

То Траглодит: кевлар- своеобразное волокно, терпкое на ощуп, боится влаги, режет все при натяжении.........
То Homeleon: нитки 45лл выдерживают нагрузку в 1500-1750Н - это 1.5-1.7кг,а Петроканат 0.32- 2.4кг!!!!
Надо правильно испытывать нитки!
Кстати, на обморожение и трение 45 лл плохи очень, со временем, когда кайт намокает, шов лохматится и утоньшается, чего не происходит с Петроканатом.
Говорю не просто так, а имею горький опыт...

Вероятнее всего тебе попался бракованный ЛЛ.
Никаких проблем ни с обморожением ни с трением нет.
Я когда-то давно вручную себе первую трапу сшил ниткой лл30, до сих пор то и дело у кого-то на каталке она всплывает - ушла в народ, как дежурная ))
Насчет кевлара тоже не всё просто. Убрери прямой контакт с отверстием, введя энергопоглощающий поверхностный слой и будет всё хорошо - никто никого не порежет. А насчет водобоязни это ты тоже маленько не в тему ) Прочность разрывная в мокром состоянии у кевлара вдвое падает, ну так это все равно очень прочно.
Есть мноооого мест, где его можно грамотно и с большой пользой применить.

Известить модератора

Re: С-ШЕЙП [сообщение #28939 является ответом на сообщение #15502]

Tue, 14 August 2012 20:57

user2913

Сообщений: 4
Зарегистрирован: November 2011
Географическое положение: Волгоградска�...

Новичок 0.0

Люди подскажите. Сшил по проекту Вадима, хочу поставить миксер, как лучше сделать? Мож есть какие варианты или делал кто? Rolling Eyes

Известить модератора

Re: С-ШЕЙП [сообщение #28941 является ответом на сообщение #15502]

Thu, 16 August 2012 06:51

user2913

Сообщений: 4
Зарегистрирован: November 2011
Географическое положение: Волгоградска�...

Новичок 0.0

Ага!!! Спасибо(((

Известить модератора

Re: С-ШЕЙП [сообщение #29213 является ответом на сообщение #15502]

Sat, 20 October 2012 07:16

surgeon

Сообщений: 20
Зарегистрирован: March 2012
Географическое положение: Тольятти

Новичок со стажем

Здравствуйте, шью вот этот кайт, пошиты уже чехлы для баллонов и купол собственно,сейчас ищу баллоны, но не в это суть, строповка нарисованная в серфплане вызывает один существенный вопрос - будет ли эта строповка работать на планке или следует делать какую-то другую строповку. Если можно нарисовать строповку под деповер к этому кайту, то буду весьма признателен, потому как предполагается использование кайта на воде.Заранее спасибо;))
