|
Начало » Сделай кайт » Самодельщики » Стеклоткань на парафиновой эмульсии (стеклопластик из стеклоткани на парафиновом зам.)
| Re: Стеклоткань на парафиновой эмульсии [сообщение #33062 является ответом на сообщение #31257] |
Wed, 14 May 2014 08:36   |
|
|
|
Вот как раз нагрев очень не желателен, после (или вследствие нагрева, особенно при больших количествах смолы), может начаться бурный процесс сшивания эпоксидных цепочек с "закипанием" и почти мгновенным отверждением. Я помню как в Рыбачьем (Крым) заклеивали днище лодки. Развели в алюминиевой миске 200 граммов смолы, работали на солнце при 30 градусах, смола почти мгновенно вскипела и схватилась и мы получили эпоксидный пенопласт, пришлось ехать за второй бутылкой за 10 км. Следующую порцию разводили уже граммов по 50 и в тени.
|
|
|
|
|
|
| Re: Стеклоткань на парафиновой эмульсии [сообщение #33067 является ответом на сообщение #33062] |
Wed, 14 May 2014 10:35 |
Ветроман
Сообщений: 68
Зарегистрирован: September 2013
|
Бывалый+ |
|
|
Pass писал(а) Wed, 14 May 2014 09:36 Вот как раз нагрев очень не желателен, после (или вследствие нагрева, особенно при больших количествах смолы), может начаться бурный процесс сшивания эпоксидных цепочек с "закипанием" и почти мгновенным отверждением. Я помню как в Рыбачьем (Крым) заклеивали днище лодки. Развели в алюминиевой миске 200 граммов смолы, работали на солнце при 30 градусах, смола почти мгновенно вскипела и схватилась и мы получили эпоксидный пенопласт, пришлось ехать за второй бутылкой за 10 км. Следующую порцию разводили уже граммов по 50 и в тени.
Нагрев-таки очень желателен, ибо хрен перемешаешь качественно
даже с дрелью, а уж вручную так и подавно.
Особенно когда в эпоксидку приходится еще напихивать
наполнителей. А разжижать растворителями = это уменьшать
прочность клея.
Желательно смешивать в широченной емкости с максимально
возможной малой толщиной перемешиваемого клея.
В таких условиях клей не успевает нагреться до опасного
состояния закипания.

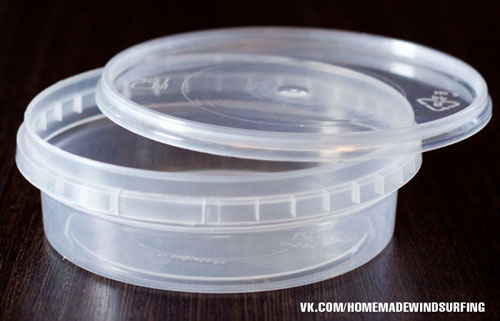

Я беру одноразовае пластмассовые емкости, такие или чуток по-более объемом.

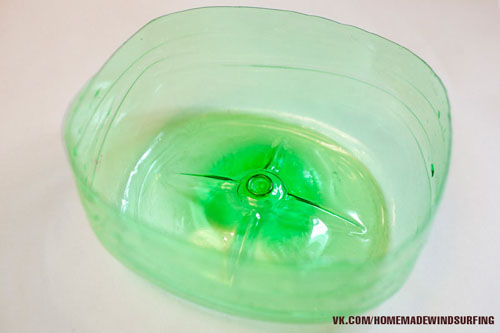

или отрезанное дно емкости для воды, но при этом теряется часть клея
в неровностях дна
Эта емкость предпочтительнее т к крепче и выдержит
возможный удар перемешивающей насадки на дрель.
(http://vk.com/homemadewindsurfing?w=wall-63146687_156%2Fall)
Как сделать виндсерфинг, кайтборд
http://vk.com/homemadewindsurfing
[Обновления: Wed, 14 May 2014 11:55] Известить модератора |
|
|
|
| Re: Стеклоткань на парафиновой эмульсии [сообщение #33092 является ответом на сообщение #33064] |
Wed, 14 May 2014 21:42 |
 |
Rave_n
Сообщений: 622
Зарегистрирован: December 2007
Географическое положение: Ленинградска�...
|
Гуру кайтостроения |
|
|
Traglodit писал(а) Wed, 14 May 2014 09:47Pass писал(а) Wed, 14 May 2014 05:36 Вот как раз нагрев очень не желателен, после (или вследствие нагрева, особенно при больших количествах смолы), может начаться бурный процесс сшивания эпоксидных цепочек с "закипанием" и почти мгновенным отверждением. Я помню как в Рыбачьем (Крым) заклеивали днище лодки. Развели в алюминиевой миске 200 граммов смолы, работали на солнце при 30 градусах, смола почти мгновенно вскипела и схватилась и мы получили эпоксидный пенопласт, пришлось ехать за второй бутылкой за 10 км. Следующую порцию разводили уже граммов по 50 и в тени.
 А что ведро не развели? Она бы ещё и взорвалась.
Я когда впервые вакуумировал смолу... по незнанию впустил в камеру резко воздух.... и как взорвалось! да так что расплавило пластиковую тару, где находилась.... а залито то было всего грамм 100 смолы!
Движущая сила человечества — дух творческой неудовлетворенности
|
|
|
|
| Re: Стеклоткань на парафиновой эмульсии [сообщение #33093 является ответом на сообщение #31257] |
Wed, 14 May 2014 23:22 |
|
|
|
... Делая борды , по полкило замешиваю, и температура под тридцать. Все нормально, главное соблюдать пропорции и делать все быстро. Насчет разбавления смолы. Растворители по моему опыту, ослабляют связующие свойства. Касаемо стеклоткани, я предпочитаю тонкую, 200,160,100. Вовнутрь толще, на верх тоньше.
|
|
|
|
| Re: Стеклоткань на парафиновой эмульсии [сообщение #33123 является ответом на сообщение #33064] |
Thu, 15 May 2014 15:20 |
|
|
Traglodit писал(а) Wed, 14 May 2014 08:47
А что ведро не развели? Она бы ещё и взорвалась.
Это было в 1986 году. До того я клеил модели и там ее нужны были граммы. А тут большая лодка, квадратный метр стекла на всю длину киля, протертого об гальку. Нуу и главное, тогда не было инета и умного "траглодита", который мог подсказать про самонагрев и вскипание.
К тому же ведро эпоксидки стоило, наверное, больше моей месячной зарплаты и купить его можно было только у рабочих, которые таскали ее с заводов.
Растворители действительно немного ослабляют прочность склейки и если клеить ответственные детали, где главное работа клея, то никаких растворителей, но там и количества клея небольшие, можно и даже полезно нагреть до 80 градусов. А при пропитке стекла прочность эпоксидки не так важна, прочность изделия задается стеклом, а не клеем и большая открытая площадь позволит улетучиться растворителю без снижения качества, если сравнить снижение качества от растворителя и от непроклея из-за густоты смолы, то я бы однозначно воспользовался небольшим количеством ацетона или обезвоженного спирта.
Эпоксидка бывает разная по скорости схватывания, разные бывают отвердители и пластификаторы. Некоторые клеи и размешать не успеешь и граммов всего-то 20-30 а уже греется и комками схватывается, приходится на водяной бане только не горячей а наоборот холодной мешать.
[Обновления: Thu, 15 May 2014 15:28] Известить модератора |
|
|
|
| Re: Стеклоткань на парафиновой эмульсии [сообщение #33124 является ответом на сообщение #33123] |
Thu, 15 May 2014 15:53 |
Здесь был Traglod
Сообщений: 1155
Зарегистрирован: March 2007
|
Гуру кайтостроения |
|
|
Pass писал(а) Thu, 15 May 2014 12:20 Нуу и главное, тогда не было инета и умного "траглодита", который мог подсказать про самонагрев и вскипание.
Да ты что, вот не повезло тебе. Но время-то прошло с тех пор, чтобы такую хрень СЕЙЧАС постить, не? Сейчас смол и отвердителей БУРАН. Надо чтобы за пять минут прихватить юзаешь этилмеркаптан, конструкционную прочность - хорошая смола + тэта. Есть порошковые отвердители работающие только на горячую (диамет Х) с помощью которых можно варьировать свойства полимера от каучукоподобного с твердостью 65А по Шору(заменяет полиуретаны только в путь), до стеклянной твердости.
Собственно вот http://www.chimexltd.com/content/data/store/images/f_598_490 69_1.pdf изучать желательно всем, прежде, чем к эпоксидке прикасаться )
[Обновления: Thu, 15 May 2014 16:31] Известить модератора |
|
|
|
|
|
Переход к форуму:
Текущее время: Wed May 07 02:16:58 EEST 2025
|
]
Кайтинговый форум самодельщиков WindPower
Участники
Поиск
F.A.Q.
Регистрация
Вход
Начало
