icon14.gif  Re: Вопрос по сюрфплану [сообщение #15056 является ответом на сообщение #3482] Fri, 15 January 2010 11:15 Переход к предыдущему сообщенияПереход к следующему сообщения
sano1981   Russian Federation
Сообщений: 18
Зарегистрирован: September 2009
Географическое положение: Нижний Новгор...
Новичок++
Здорово. Большое спасибо! Это как раз то что нужно. А размеры все соблюдены?

Известить модератора

Re: Вопрос по сюрфплану [сообщение #15060 является ответом на сообщение #15056] Fri, 15 January 2010 12:53 Переход к предыдущему сообщенияПереход к следующему сообщения
Verba
Сообщений: 504
Зарегистрирован: November 2009
Географическое положение: Донецк
Гуру кайтостроения
Конечно соблюдены. Не удалял даже центральную рибу для 18ти секционного кайта, кому надо, по ней можно смаштабировать любой размер.

Известить модератора

Re: Краткая инструкция по тому, как самому получить из Surfplan цельный 2D-раскрой [сообщение #15241 является ответом на сообщение #5250] Mon, 01 February 2010 18:49 Переход к предыдущему сообщенияПереход к следующему сообщения
SanIris Vadenis
Сообщений: 2
Зарегистрирован: January 2010
Географическое положение: Russia
Новичок 0.0
[quote title=FreeSky писал(а) Птн, 23 Март 2007 03:44]Краткая инструкция по тому, как самому получить из Surfplan цельный 2D-раскрой.

1.В WinXP устанавливаем встроенный драйвер принтера HP Designjet 750C/PS, при установке в качестве порта указываем FILE:


Привет всем! Как раз разбираюсь с Сюрфом, чтоб получить выкройки фойла... Хорошая инструкция по этому вопросу! Только вот объясните, пожалуйста, компьютерному "неандертальцу" Embarassed , где взять-то этот драйвер принтера HP Designjet 750C/PS ? А если у меня вообще другой принтер (офисный такой без затей), как быть?
Заранее благодарю за ответ.

Известить модератора

Re: Краткая инструкция по тому, как самому получить из Surfplan цельный 2D-раскрой [сообщение #15242 является ответом на сообщение #15241] Mon, 01 February 2010 19:33 Переход к предыдущему сообщенияПереход к следующему сообщения
Verba
Сообщений: 504
Зарегистрирован: November 2009
Географическое положение: Донецк
Гуру кайтостроения
Этот драйвер есть в самой винде, указываеш этот принтер и устанавливаеш его. всё должно идти по умолчанию, со всем соглашайся. Прочитай подробно алгоритм от FreeSky. эсли не получится, постараюсь подсказать по асе или в личке.

Известить модератора

Re: Краткая инструкция по тому, как самому получить из Surfplan цельный 2D-раскрой [сообщение #15469 является ответом на сообщение #15242] Fri, 19 February 2010 13:16 Переход к предыдущему сообщенияПереход к следующему сообщения
вадим   Russian Federation
Сообщений: 41
Зарегистрирован: March 2009
Географическое положение: УЛЬЯНОВСК
Немножко бывалый
подскажите пожалуйса когда проектируеш балонник в профиле стоит по умолчанию DA2 откуда можно экспортировать профиль и есть ли какие нибудь отличия между ними

Известить модератора

Re: Краткая инструкция по тому, как самому получить из Surfplan цельный 2D-раскрой [сообщение #19448 является ответом на сообщение #5250] Sun, 26 September 2010 16:02 Переход к предыдущему сообщенияПереход к следующему сообщения
Genj   Russian Federation
Сообщений: 84
Зарегистрирован: January 2010
Географическое положение: регион 116
Бывалый+
Не пойму в чем тут подвох? Sad
index.php/fa/8086/0/
index.php/fa/8088/0/

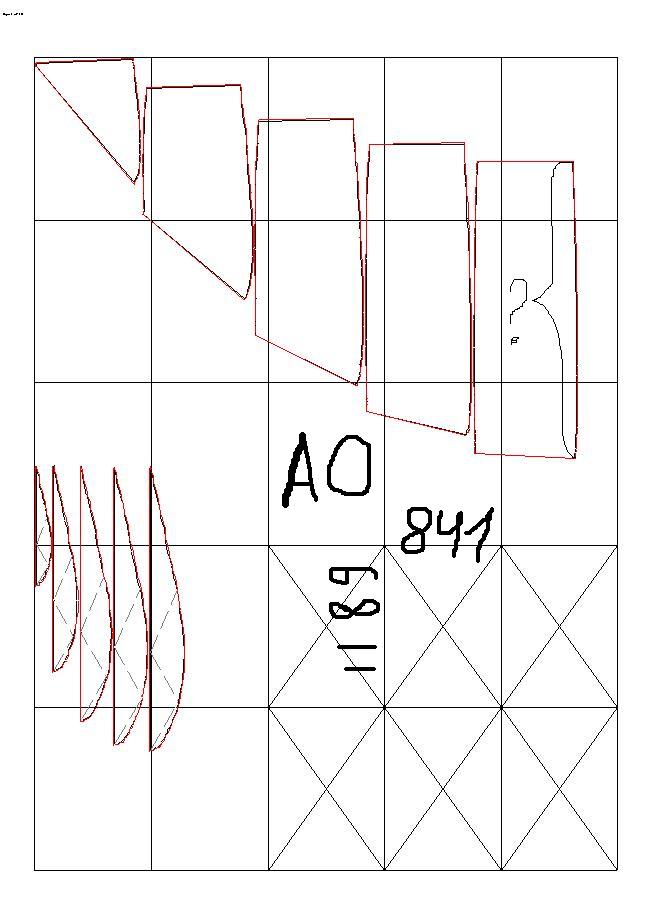

Чето по распечатке Surfplan не как хорда не получается 3044 мм
хотя в проекте она такая. Помогите где ошибся? маштаб нигде не менял принтер переустановил что еще может быть?
  • Вложение: Безымянный.JPG
    (Размер: 64.42KB, Загружено 1333 раза)
  • Вложение: Trident 10X5.sle
    (Размер: 7.81KB, Загружено 489 раз)
  • Вложение: 1.JPG
    (Размер: 57.27KB, Загружено 1301 раз)

[Обновления: Sun, 26 September 2010 16:10]

Известить модератора

Re: Вопрос по сюрфплану [сообщение #19449 является ответом на сообщение #3482] Sun, 26 September 2010 16:13 Переход к предыдущему сообщенияПереход к следующему сообщения
ПРАКТИК   Ukraine
Сообщений: 1027
Зарегистрирован: February 2010
Географическое положение: Крым, Гурзуф
Гуру кайтостроения
а сколько вышло???

Известить модератора

Re: Вопрос по сюрфплану [сообщение #19450 является ответом на сообщение #3482] Sun, 26 September 2010 16:23 Переход к предыдущему сообщенияПереход к следующему сообщения
Genj   Russian Federation
Сообщений: 84
Зарегистрирован: January 2010
Географическое положение: регион 116
Бывалый+
По рисунку точно меньше 3м в районе 2.5м как быть может я хорду не там провел
или не те значения смотрю. у всех такаяже картинка получается?
Ктонибудь мерил линейкой хордыу на бумажных выкройках?

[Обновления: Sun, 26 September 2010 16:31]

Известить модератора

Re: Вопрос по сюрфплану [сообщение #19451 является ответом на сообщение #3482] Sun, 26 September 2010 16:48 Переход к предыдущему сообщенияПереход к следующему сообщения
Здесь был Traglod
Сообщений: 1155
Зарегистрирован: March 2007
Гуру кайтостроения
То, что ты показал фигурной скобкой не хорда. Хорда на твоем рисунке на нервюре прямая сторона. А что касается размера, ты уверен что там подразумевается исошный А0? Сейчас специально свой принтпревью проверил на а4 и а3 все четко.

Известить модератора

Re: Вопрос по сюрфплану [сообщение #19452 является ответом на сообщение #3482] Sun, 26 September 2010 17:22 Переход к предыдущему сообщенияПереход к следующему сообщения
Genj   Russian Federation
Сообщений: 84
Зарегистрирован: January 2010
Географическое положение: регион 116
Бывалый+
Про хорду я знаю потому и знак вопроса оно хоть ближе к 3.044м Sad
Через А4 тоже самое получается.

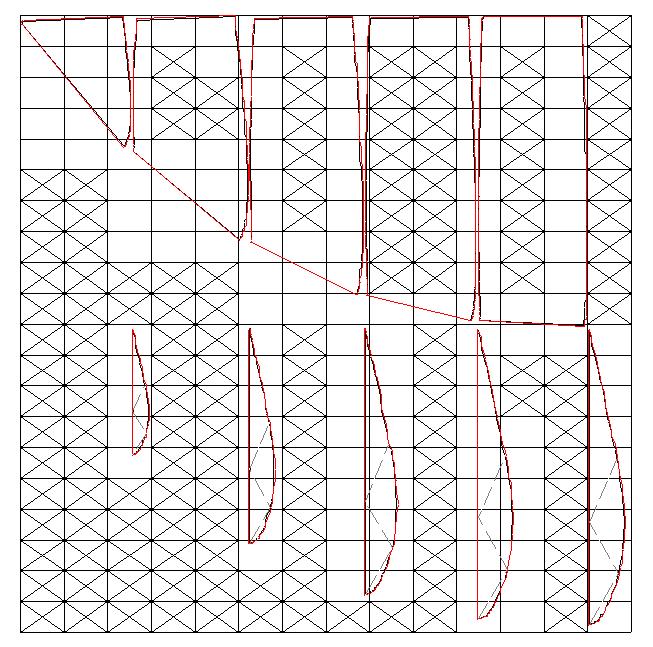

index.php/fa/8089/0/
Через А4 в альбомном варианте у вас тотже рисунок?
Кстти все остальные проекты также криво выводятся.
Или у меня руки кривые Very Happy
Не пойму где я облажался. Завтра на работе попробую.
  • Вложение: 2.JPG
    (Размер: 127.45KB, Загружено 1271 раз)

[Обновления: Sun, 26 September 2010 17:26]

Известить модератора

Re: Вопрос по сюрфплану [сообщение #19453 является ответом на сообщение #3482] Sun, 26 September 2010 17:41 Переход к предыдущему сообщенияПереход к следующему сообщения
ПРАКТИК   Ukraine
Сообщений: 1027
Зарегистрирован: February 2010
Географическое положение: Крым, Гурзуф
Гуру кайтостроения

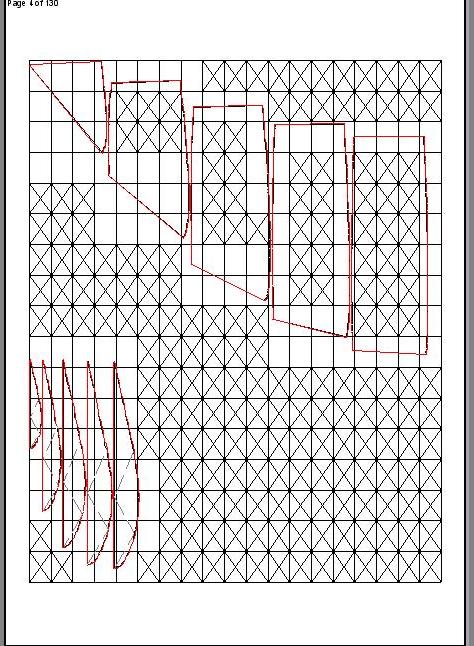

вот так распечатку настрой и все нормально должно быть:

index.php/fa/8090/0/

index.php/fa/8092/0/
  • Вложение: proekt.JPG
    (Размер: 87.05KB, Загружено 1267 раз)
  • Вложение: proekt2.JPG
    (Размер: 94.54KB, Загружено 1258 раз)

[Обновления: Sun, 26 September 2010 17:48]

Известить модератора

Re: Вопрос по сюрфплану [сообщение #19454 является ответом на сообщение #19453] Sun, 26 September 2010 17:44 Переход к предыдущему сообщенияПереход к следующему сообщения
Здесь был Traglod
Сообщений: 1155
Зарегистрирован: March 2007
Гуру кайтостроения
Действительно глюк есть в этом проекте точно. Сделай 2d вид и посчитай отношение размаха к хорде будет примерно 3.5, а по цифрам в проекте должно быть 2.33 Интересно где этот глюк притаился?

Известить модератора

Re: Вопрос по сюрфплану [сообщение #19455 является ответом на сообщение #3482] Sun, 26 September 2010 17:55 Переход к предыдущему сообщенияПереход к следующему сообщения
ПРАКТИК   Ukraine
Сообщений: 1027
Зарегистрирован: February 2010
Географическое положение: Крым, Гурзуф
Гуру кайтостроения
да там ваще удлинение 4.98 показывает и площадь 10.04

index.php/fa/8093/0/

кстати не надо забывать про то, что при распечатке надо установочные углы на 0 ставить и картина опять меняется по площади и удлинению:

index.php/fa/8094/0/


у меня в проекте тоже такая фигня, делал удлинение 5, а вот что вышло:

index.php/fa/8095/0/

такой видимо расчет учитывая эллипсовидную форму, я даже не обратил на это внимание
  • Вложение: proekt3.JPG
    (Размер: 75.20KB, Загружено 1292 раза)
  • Вложение: proekt4.JPG
    (Размер: 71.61KB, Загружено 1237 раз)
  • Вложение: moi.JPG
    (Размер: 84.33KB, Загружено 1262 раза)

[Обновления: Sun, 26 September 2010 18:19]

Известить модератора

Re: Вопрос по сюрфплану [сообщение #19456 является ответом на сообщение #19455] Sun, 26 September 2010 18:27 Переход к предыдущему сообщенияПереход к следующему сообщения
Здесь был Traglod
Сообщений: 1155
Зарегистрирован: March 2007
Гуру кайтостроения
Нашел, где глюк. Когда вручную форма ле и те отредактирована уши сошли на нет, то есть размах фактический получился меньше заявленного и отсюда глюки. Когда делаешь параску, или трайдент такой, профиль алигнмент надо ставить например 90 100 или 100 100, тогда весь размах останется целым, ничего не обрежется и глюка в цифрах не будет. Глюк в проге, надо бы автору сообщить.
Во вложенном файле все соответствует цифрам(хорда и размах, удлинение естественно пересчиталось).
Второй вложенный 10 метров удлинение 5 все цифрам соответствует, но арочность и т.п. надо смотреть.

А вообще если проценты алигнмента не верны, то надо верить рисунку а не цифрам, цифры тогда ВРУТ!
И ещё надо бы эти циферки назвать не профиль алигнмент, а шейп алигнмент, так как речь о форме в плане, а не о профиле вовсе.
  • Вложение: Trident 10X5!.sle
    (Размер: 7.80KB, Загружено 469 раз)
  • Вложение: Trident 10X5!!.sle
    (Размер: 7.80KB, Загружено 485 раз)

[Обновления: Sun, 26 September 2010 18:44]

Известить модератора

Re: Вопрос по сюрфплану [сообщение #19457 является ответом на сообщение #3482] Sun, 26 September 2010 18:47 Переход к предыдущему сообщенияПереход к следующему сообщения
ПРАКТИК   Ukraine
Сообщений: 1027
Зарегистрирован: February 2010
Географическое положение: Крым, Гурзуф
Гуру кайтостроения
это получается, что все кто делали сюрфом все неправильно, т.е с удлинением

[Обновления: Sun, 26 September 2010 18:50]

Известить модератора

Re: Вопрос по сюрфплану [сообщение #19458 является ответом на сообщение #19457] Sun, 26 September 2010 18:53 Переход к предыдущему сообщенияПереход к следующему сообщения
Здесь был Traglod
Сообщений: 1155
Зарегистрирован: March 2007
Гуру кайтостроения
yuravan писал(а) Вск, 26 Сентябрь 2010 18:47

это получается, что все кто делали сюрфом все неправильно, т.е с удлинением

Удлинение как раз правильное, как на картинке и как на выкройке. И площадь правильная. То что вручную вбиваешь цифры, они и получаются. А вот длина хорды неправильная указана. Как оказалось на форуме нет ни одной правильно спроектированной параски! Laughing Везде хорда врет.

[Обновления: Sun, 26 September 2010 18:54]

Известить модератора

Re: Вопрос по сюрфплану [сообщение #19459 является ответом на сообщение #3482] Sun, 26 September 2010 19:00 Переход к предыдущему сообщенияПереход к следующему сообщения
Здесь был Traglod
Сообщений: 1155
Зарегистрирован: March 2007
Гуру кайтостроения
Вот так, например должен быть сделан всеми любимый пассатиж Smile
Что характерно никакой мануал ле и те вообще нафиг не надо Laughing

[Обновления: Sun, 26 September 2010 19:07]

Известить модератора

Re: Вопрос по сюрфплану [сообщение #19460 является ответом на сообщение #3482] Sun, 26 September 2010 19:04 Переход к предыдущему сообщенияПереход к следующему сообщения
ПРАКТИК   Ukraine
Сообщений: 1027
Зарегистрирован: February 2010
Географическое положение: Крым, Гурзуф
Гуру кайтостроения
в моем проекте эти изменения на 100 ничего не дали(видимо в программе удлинение неправильно работает)

[Обновления: Sun, 26 September 2010 19:07]

Известить модератора

Re: Вопрос по сюрфплану [сообщение #19461 является ответом на сообщение #19460] Sun, 26 September 2010 19:06 Переход к предыдущему сообщенияПереход к следующему сообщения
Здесь был Traglod
Сообщений: 1155
Зарегистрирован: March 2007
Гуру кайтостроения
yuravan писал(а) Вск, 26 Сентябрь 2010 19:04

в моем проекте эти изменения на 100 ничего не дали

в каком твоем проекте?

Известить модератора

Re: Вопрос по сюрфплану [сообщение #19462 является ответом на сообщение #3482] Sun, 26 September 2010 19:08 Переход к предыдущему сообщенияПереход к предыдущему сообщения
ПРАКТИК   Ukraine
Сообщений: 1027
Зарегистрирован: February 2010
Географическое положение: Крым, Гурзуф
Гуру кайтостроения
вот мой крыл, летаю уже больше месяца:

http://www.kiting.org.ua/forum/index.php/m/0/743/680/#msg_74 3

[Обновления: Sun, 26 September 2010 20:20]
