Re: Самодельная доска для виндсерфинга [сообщение #6931 является ответом на сообщение #6930] Sat, 25 August 2007 14:39 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

...а стрингер позже.Пенопласт довольно малой плотности,поэтому хочу вначале обработать поверхность доски,потом оклеить ее бязью,а потом (когда поверхность станет защищенной) уже можно будет разрезать вдоль,и формовать стрингер,сразу вклеивая мачтовый степс и плавниковый колодец . Rolling Eyes
Re: Самодельная доска для виндсерфинга [сообщение #6932 является ответом на сообщение #3584] Sat, 25 August 2007 14:42 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

...

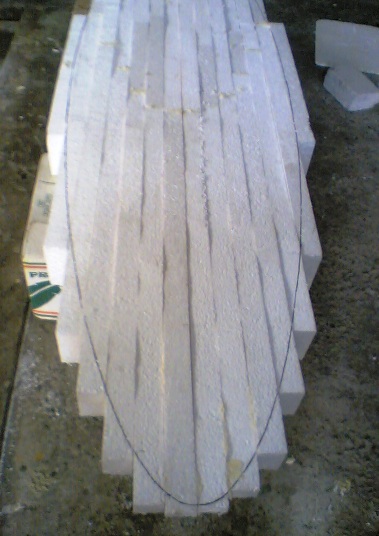

7. когда сегменты все склеены,можно переносить форму доски вплане.Делать лучше со стороны днища.
index.php/fa/2489/0/

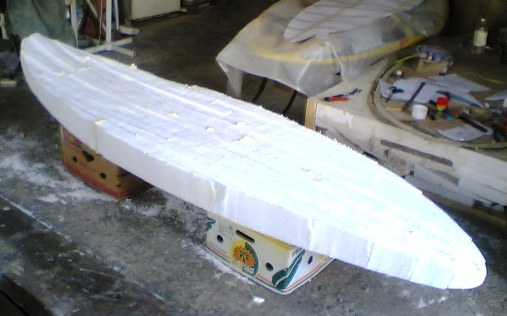

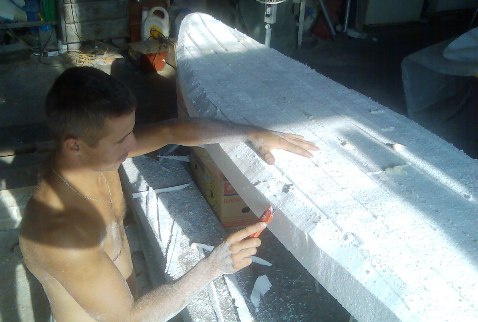

8. потом электролобзиком с длинной пилкой,вырезается все по-контуру.Получилась вот такая штуковина.Уже что-то выресовывается Cool
index.php/fa/2490/0/
  • Вложение: Фото(1116).jpg
    (Размер: 65.07KB, Загружено 4099 раз)
  • Вложение: Фото(1117).jpg
    (Размер: 38.18KB, Загружено 4188 раз)
Re: Самодельная доска для виндсерфинга [сообщение #6933 является ответом на сообщение #3584] Sun, 26 August 2007 12:05 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

.....

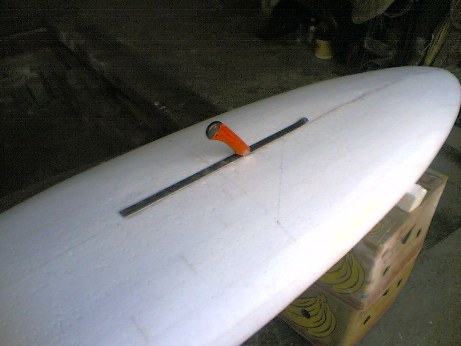

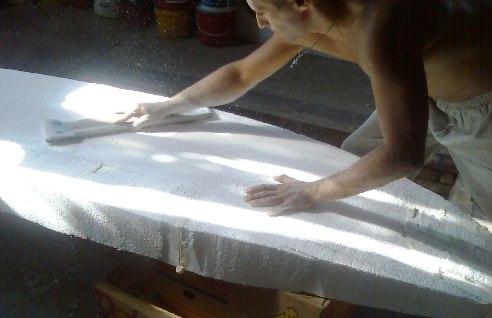

9. следующая операция для меня самая интересная.Как говорилось в мультфильме "лови волну", нужно взять инструмент и найти свой борд, ...он там,внутри.... Rolling Eyes
index.php/fa/2491/0/index.php/fa/2493/0/
  • Вложение: Фото015.jpg
    (Размер: 37.93KB, Загружено 4281 раз)
  • Вложение: Фото005.jpg
    (Размер: 31.20KB, Загружено 4075 раз)

[Обновления: Sun, 26 August 2007 12:46]

Известить модератора

Re: Самодельная доска для виндсерфинга [сообщение #6937 является ответом на сообщение #6933] Sun, 26 August 2007 21:23 Переход к предыдущему сообщенияПереход к следующему сообщения
kartuz   Latvia
Сообщений: 1824
Зарегистрирован: September 2006
Географическое положение: latvija
Гуру кайтостроения
на что можно непрерывно смотреть?
на огонь ,на воду,на то как женщина раздевается ,и на то как другие работают!! LaughingLaughing

Re: Самодельная доска для виндсерфинга [сообщение #6938 является ответом на сообщение #6937] Mon, 27 August 2007 08:27 Переход к предыдущему сообщенияПереход к следующему сообщения
nion   Russian Federation
Сообщений: 535
Зарегистрирован: November 2006
Географическое положение: Краснодар
Гуру кайтостроения

А я не могу смотреть, как другие работают, я тоже хочу поскорее домой и продолжить делать доску.

Ну и по теме: рекомендую на этой стадии обработки использовать электро-рубанок, им в первую очередь делается прямое дно, потом переворачиваем доску и стесываем лишнее, далее в ход шлифовальная машинка и ручной инструмент в виде крупнозернистых шкурок, можно активно применять сеточки их легко отряхивать и они от пенопласта практически не изнашиваются.

Еще нужно постоянно следить, затем чтобы дно было плоским без всяких ямок.

Процесс шлифовки очень интересный и приятный момент, когда буквально за короткое время начинает вырисовываться обводы доски, представляешь, как поверхность дна будет резать водную гладь, как торцы доски будут создавать брызги на глиссировании... красота



Благодаря кризису я снова на ногах, банк забрал машину....хорошо что на работу ездить не надо, сократили.

[Обновления: Mon, 27 August 2007 08:31]

Известить модератора

Re: Самодельная доска для виндсерфинга [сообщение #6939 является ответом на сообщение #6938] Mon, 27 August 2007 10:40 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

...Ну и по теме: рекомендую на этой стадии обработки использовать электро-рубанок, им в первую очередь делается прямое дно, потом переворачиваем доску и стесываем лишнее, далее в ход шлифовальная машинка и ручной инструмент


... ну ,у меня примерно так и идет(нож используется для первоночального снятия углов). А так с днища все и начинается... Rolling Eyes
Re: Самодельная доска для виндсерфинга [сообщение #6940 является ответом на сообщение #3584] Mon, 27 August 2007 10:48 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

....

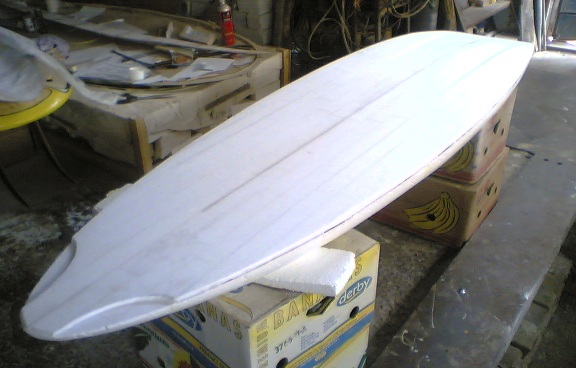

10. пенопластоаое ядро готово. Что интересно,на обработку пенопласта самой первой доски,ушло по времени пару дней.Вторую сделал за день. На эту потратил времени,в общей сложности несколько часов.... Cool (хотя и объем доски поменьше будет..)

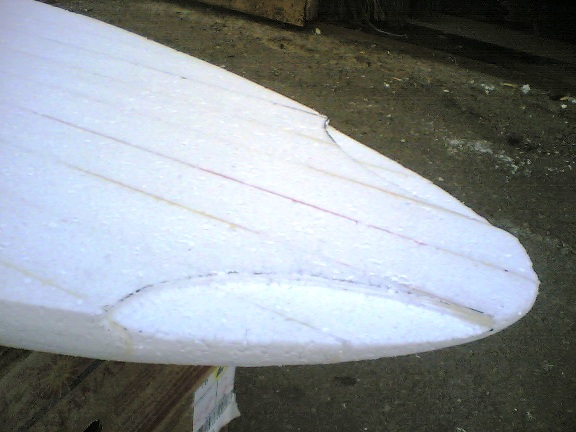

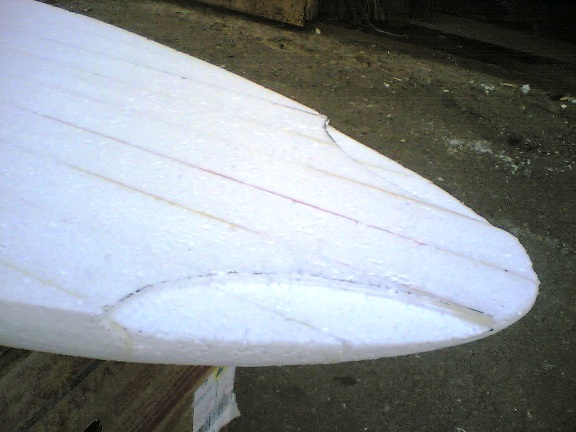

На днише в передней части сделал продольный редан,на корме два полуредана.
index.php/fa/2494/0/

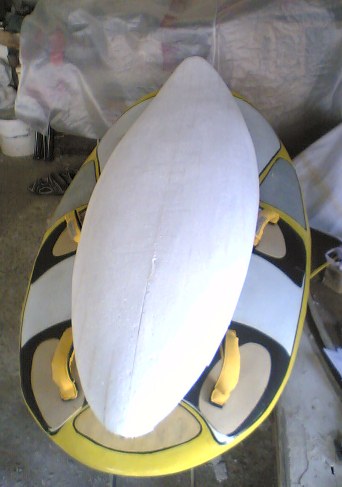

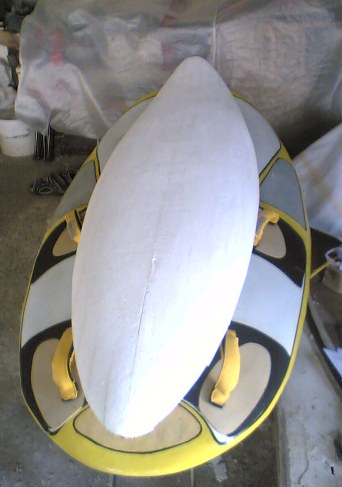

вот примерно какое соотношение в геоментрии с предыдущей доской:
index.php/fa/2495/0/

вес изделия на данном этапе около полутора килограмм.

index.php/fa/2496/0/
  • Вложение: редан.jpg
    (Размер: 80.33KB, Загружено 4157 раз)
  • Вложение: Фото(1121).jpg
    (Размер: 33.03KB, Загружено 4039 раз)
  • Вложение: Фото(1122).jpg
    (Размер: 59.18KB, Загружено 3955 раз)
Re: Самодельная доска для виндсерфинга [сообщение #6941 является ответом на сообщение #6940] Mon, 27 August 2007 13:17 Переход к предыдущему сообщенияПереход к следующему сообщения
nion   Russian Federation
Сообщений: 535
Зарегистрирован: November 2006
Географическое положение: Краснодар
Гуру кайтостроения

Какие параметры доски - ширина длина толщина.

Сделай пожалуйсто фото всей поверхности днища, и сбоку чтоб было видно профиль доски.

И вопрос по пене, как она обрабатывается не слишком ли плотная в отношении к пенопласту и не разедаит ли она его?


Благодаря кризису я снова на ногах, банк забрал машину....хорошо что на работу ездить не надо, сократили.
Re: Самодельная доска для виндсерфинга [сообщение #6943 является ответом на сообщение #3584] Mon, 27 August 2007 14:13 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

... параметры такие: длинна 2.38,ширина 62 см.,подъем носа 24 см.,кормы 0. толщина 13см.Ширина кормы кормы и носа 37см (на длинне 30).Объем как уже писал,106 литров.
Пена ниче не разъедает(незаметил во всяком случае).Ее нужно просто с трубки выдавить по центру деталей и неразмазывая прижать,естественно зафиксировать,чтоб в процессе ее разбухания небыло смещения.Во время обработки нужно уделять внимание местам стыка,чтоб избежать ступенек(разная плотность),но это несложно... Cool

[Обновления: Mon, 27 August 2007 14:35]

Известить модератора

Re: Самодельная доска для виндсерфинга [сообщение #6944 является ответом на сообщение #3584] Mon, 27 August 2007 14:33 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

...
11. Теперь нужно ядро оклеить тканью хб на жидком ПВА.Это позволит полностью убрать пористость поверхности,также это придаст немного жесткости и твердости.После испарения влаги ткань натягивается,получается ровно,гладко.Если будут обнаружены небольшие неровности,то их можно будет зашпаклевать полиэфиркой перед оклейкой стеклопластиком.
Клеить начал с днища.Верх будет оклеен после полного высыхания.Основное внимание при этой операции уделяется тщательности пропитки(клея с водой нежалеть!),и кромкам.Лучще на пенопласте заранее начертить линии,а потом,когда ткань будет пропитана,острыми ножницами лишний материал ровно отрезается.Дело в том,что при оклейки верха,на кромке нужно будет сделать небольшой нахлест,а ткань хоть и тонкая всеравно даст "ступеньку" .Вот и нужно сделать так,чтоб линия стыка прошла по-кромке и была ровной.
Естественно изделия вес увеличился,(у меня на 400 гр.),но когда влага испариться,будет легче(взвешу опять Rolling Eyes )

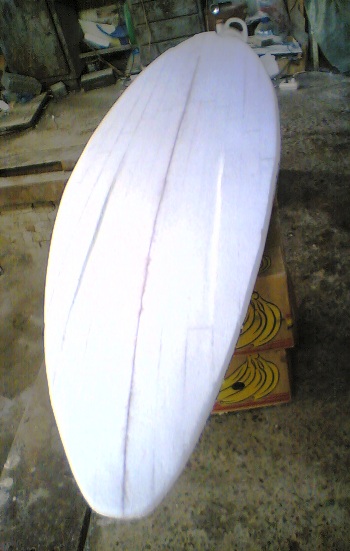

Вот фото днища,правда что именно с профиля нужно показать незнаю...

index.php/fa/2498/0/
index.php/fa/2499/0/

  • Вложение: Фото(1123).jpg
    (Размер: 66.08KB, Загружено 4002 раза)
  • Вложение: Фото(1124).jpg
    (Размер: 63.27KB, Загружено 3967 раз)

[Обновления: Mon, 27 August 2007 14:40]

Известить модератора

Re: Самодельная доска для виндсерфинга [сообщение #6947 является ответом на сообщение #6944] Mon, 27 August 2007 15:50 Переход к предыдущему сообщенияПереход к следующему сообщения
nion   Russian Federation
Сообщений: 535
Зарегистрирован: November 2006
Географическое положение: Краснодар
Гуру кайтостроения

Слушай, а идея с оклейкой хб на ПВА довольно хорошая, это решает ряд проблем в нашем случае:
-шпаклевать пенопласт практически невозможно тк шпатлевка получается большей плотности, а когда оклеено тканью можно воспользоваться акриловой шпатлевкой по дереву, она я так понимаю на основе ПВА и шлифуется нормально.
-когда оклеено тканью на ПВА получаем однородную плотность которую легко обрабатывать в отличии от стеклопластика где его можно только шлифовать перед покраской но не как не шпатлевать тк процесс безумно сложный и муторный
-далее когда начнем оклеивать смолой со стеклом то уже в первом слое можно будет применить пигмент (нитрокраска), что даст более ровный цвет, а также можно не пегминтировать смолу а наносить картинку, красить и тд поверх хб ткани а потом ламинировать корпус без пигментации, ткань со смолой в этом случае будут достаточно прозрачными (конечно если соблюдать технологию ламинирования)и рисунок будет виден через ткань, а завершающийслой смолы (который используют как лак на автомобилях)- шлифуется и полируется до блеска (все в точности как в лакокрасочном покрытии автомобиля)


Благодаря кризису я снова на ногах, банк забрал машину....хорошо что на работу ездить не надо, сократили.

[Обновления: Mon, 27 August 2007 15:52]

Известить модератора

Re: Самодельная доска для виндсерфинга [сообщение #6948 является ответом на сообщение #6947] Mon, 27 August 2007 17:39 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

... отож,я и хотел купить бязь не белую,а синюю с дельфинчиками Cool ,а потом пластик лаком покрыть(смола корейская прозрачная).Но потом всетаки решил,как обычно,грунтовка,покраска....
Вообщем низ высох(жара на улице),вес увеличился на 150гр.! это практически вес ткани.Щас побег верх оклеивать...
Re: Самодельная доска для виндсерфинга [сообщение #6954 является ответом на сообщение #6948] Tue, 28 August 2007 09:46 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

..вообщем все высохло,вес получился 1.7 кг,что есть гуд.Главное,что теперь можно продолжать работать,неопасаясь что повредится поверхность.

12. теперь необходимо разрезать ядро вдоль.Проще это сделать острым ножем,делая разрез с двух сторон,а потом при необходимости окончательно прорезать ножевочным полотном.:
index.php/fa/2504/0/

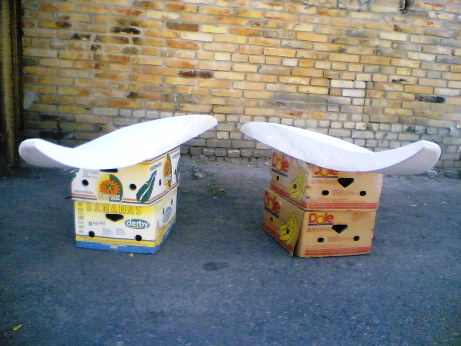

получились две симметричные детали(как лыжи Cool )
index.php/fa/2505/0/
  • Вложение: Фото(1128).jpg
    (Размер: 30.57KB, Загружено 3899 раз)
  • Вложение: Фото(1129).jpg
    (Размер: 46.98KB, Загружено 3925 раз)
Re: Самодельная доска для виндсерфинга [сообщение #6955 является ответом на сообщение #6954] Tue, 28 August 2007 09:48 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

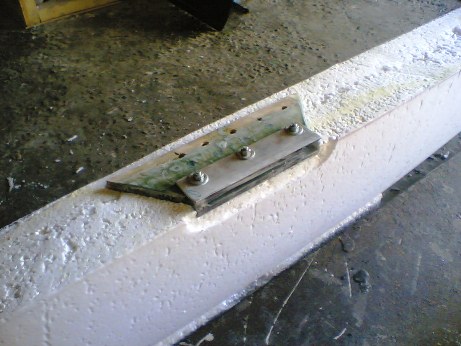

13. далее,необходимо сделать на обеих половинках выборки под мачтовый степс и плавниковый колодец :
index.php/fa/2506/0/
получается примерно так:
index.php/fa/2507/0/
  • Вложение: Фото(1130).jpg
    (Размер: 44.44KB, Загружено 3912 раз)
  • Вложение: Фото(1131).jpg
    (Размер: 48.29KB, Загружено 3793 раза)
Re: Самодельная доска для виндсерфинга [сообщение #6956 является ответом на сообщение #6954] Tue, 28 August 2007 09:50 Переход к предыдущему сообщенияПереход к следующему сообщения
master_70   Russian Federation
Сообщений: 481
Зарегистрирован: January 2007
Географическое положение: Kirov
Гуру кайтостроения

Интересно!!!!!!!!!!!!!! Very Happy

Кайт клуб "Za Vetrom" Киров
Доски на заказ.
Re: Самодельная доска для виндсерфинга [сообщение #6957 является ответом на сообщение #3584] Tue, 28 August 2007 09:51 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

...на следующем этапе половинки ядра будут склеены вместе ,с одновременным вклеиванием деталей,через несколько слоев стеклоткани,тем самым будет сформован стринг.

а пока небольшой перерывчик... Crying or Very sad
Re: Самодельная доска для виндсерфинга [сообщение #6974 является ответом на сообщение #3584] Thu, 30 August 2007 09:57 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

...

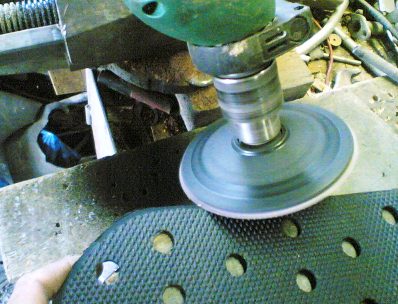

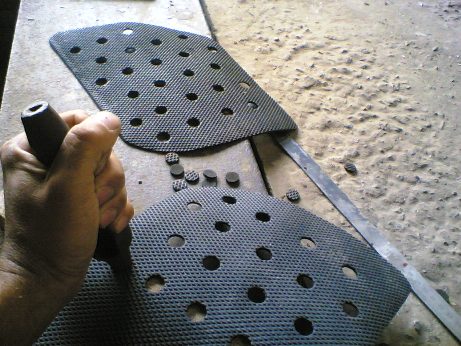

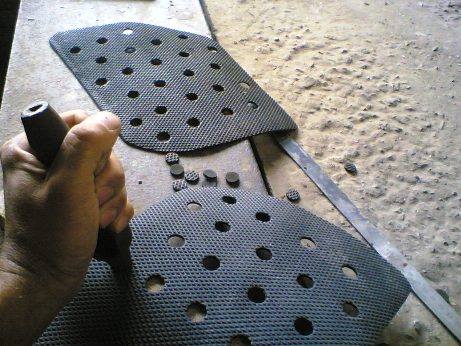

14. пока было немного свободного времени(ждал смолу и ткань),решил поизвращаться над ковриками.Раньше,просто вырезал из рифленой резины.Сейчас решил добавить перфорацию и сделать фастку :
index.php/fa/2516/0/index.php/fa/2517/0/
  • Вложение: Фото(1132).jpg
    (Размер: 48.75KB, Загружено 3850 раз)
  • Вложение: Фото(1133).jpg
    (Размер: 35.14KB, Загружено 3866 раз)
Re: Самодельная доска для виндсерфинга [сообщение #6985 является ответом на сообщение #6974] Sun, 02 September 2007 10:30 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

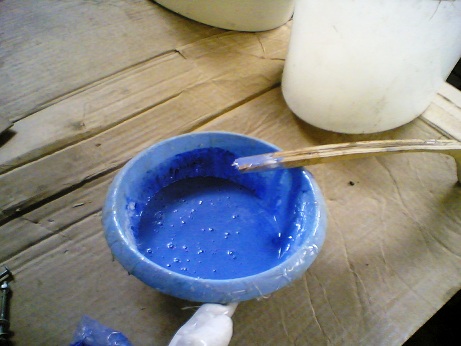

...поэксперементировал немного с красителями для смолы.Вот например вариант микса белой нитрокраски с синькой :
index.php/fa/2519/0/

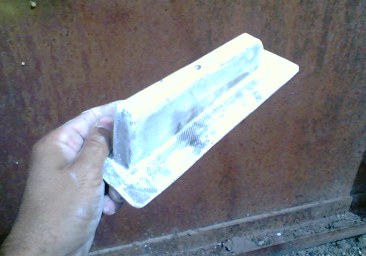

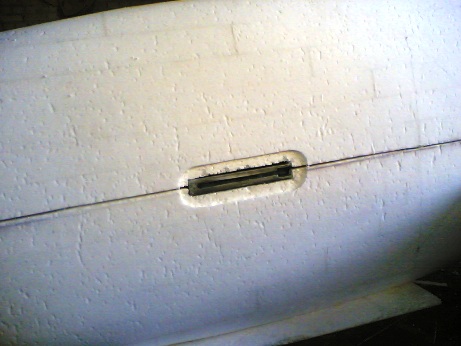

...Плавниковый колодец получился вот такой формы :
index.php/fa/2520/0/

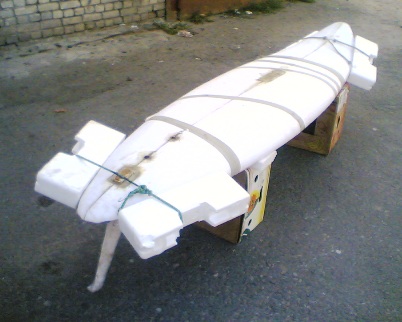

15. Теперь настала очередь склеить обе половинки ядра.
Места под мачтовый степс,под колодец,под задние закладные ножных петель (я решил,что на этой доске задняя петля будет одна,по оси.)дополнительно усилил стеклотканью.Обе половинки склеиваются также через слои стеклоткани.Этим формируется стринг.Получается внутри,своего рода мотолитный силовой элемент.Половинки ядра также центруются зубочистками и стягиваются резиновым жгутом.Важные моменты,это обеспечить перпендикулярность плавника и недопустить перекоса по плоскости днища.
index.php/fa/2521/0/

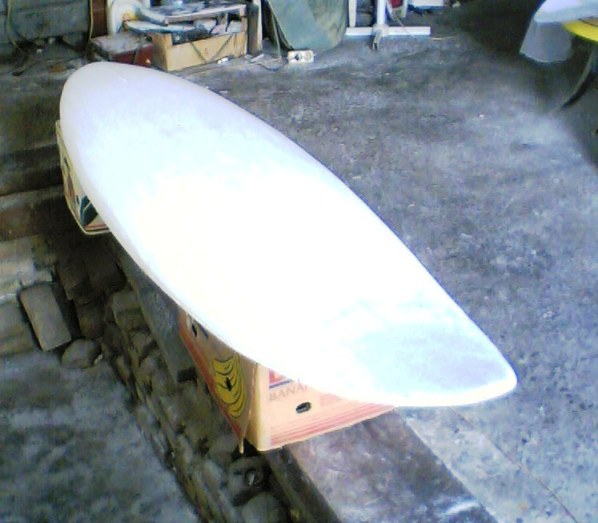

вес изделия на данном этапе составил 3.1 кг. теперь можно зашпаклевать неровности на кромках.Сегодня начну оклейку днища. Rolling Eyes
  • Вложение: Фото(1134).jpg
    (Размер: 55.27KB, Загружено 3850 раз)
  • Вложение: Фото(1142).jpg
    (Размер: 22.01KB, Загружено 3920 раз)
  • Вложение: Фото(1143).jpg
    (Размер: 45.31KB, Загружено 4205 раз)
Re: Самодельная доска для виндсерфинга [сообщение #7022 является ответом на сообщение #3584] Wed, 05 September 2007 21:16 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

... вообщем работа по доске значительно продвинулась.Осталась немного подшпаклевать и покрасочные работы (с приклейкой ковриков).Вес на данный момент сотавляет 6.8 кг. Cool
Сейчас вплотную занялся новой пресс-формой плавников.Завтра выложу фото....
Re: Самодельная доска для виндсерфинга [сообщение #7024 является ответом на сообщение #3584] Thu, 06 September 2007 11:54 Переход к предыдущему сообщенияПереход к предыдущему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

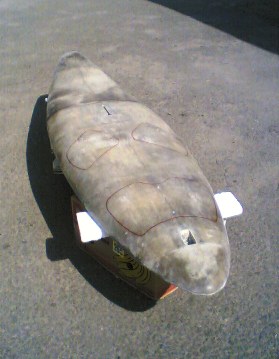

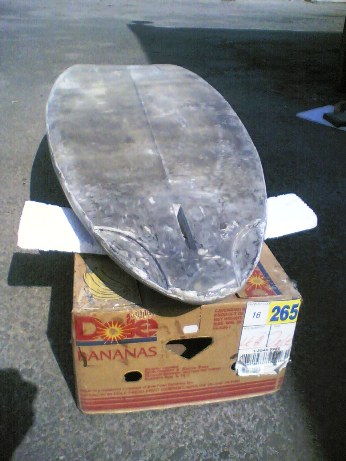

... 16. В технологии оклейки ничего необычного...Главное,это полная пропитка и недопускание пузырей между слоями.
вначале клеил днище,потом когда высохло,- палубу.
О,чуть незабыл,после того как оклеил палубу,вынес доску на улицу,чтоб на солнце нагрелась и процесс пошел быстрее.Воздух внутри доски начал расширяться и в районе носа,слои стеклоткани начало подрывать от ядра.Пришлось шилом проткнуть отверстие,стравить давление и прижать пластик обратно.Возможно придется вклеить латунную пробку с винтом... Rolling Eyesindex.php/fa/2544/0/index.php/fa/2545/0/
  • Вложение: Фото(1152).jpg
    (Размер: 42.72KB, Загружено 3759 раз)
  • Вложение: Фото(1153).jpg
    (Размер: 24.21KB, Загружено 3832 раза)

[Обновления: Thu, 06 September 2007 12:00]
