Re: Армин отвечает на вопросы. [сообщение #19367 является ответом на сообщение #4405] Wed, 22 September 2010 05:47 Переход к предыдущему сообщенияПереход к следующему сообщения
ТИМА   Russian Federation
Сообщений: 574
Зарегистрирован: May 2006
Географическое положение: Калуга
Гуру кайтостроения
Ali писал(а) Срд, 10 Январь 2007 18:33
Скорее всего две обрезиненные (для герметичности) упругие пластинки (пластиковые например). Такое я видел на каком-то клипе (кажется про арки), только клапан стоял по задней кромке в торце.


Вот родное видео от ФС High speed camara-analysis of a PSYCHO 3 crashing into the ground на нем хорошо видно как работают клапана.


22.12.2012:
На сервере ФЛАЙСЕРФЕРА видео более не доступно..
Нашел в худшем качестве на ЮТУБЕ:

[Обновления: Sat, 22 December 2012 07:37]

Известить модератора

21 метр [сообщение #20707 является ответом на сообщение #19367] Sat, 04 December 2010 04:33 Переход к предыдущему сообщенияПереход к следующему сообщения
V0id   Russian Federation
Сообщений: 229
Зарегистрирован: December 2009
Географическое положение: СПб
Самодельщик со стажем
Читаем комментарии под фотками.
Вы наверное думали, что SPEED 3 19m огромный кайт?

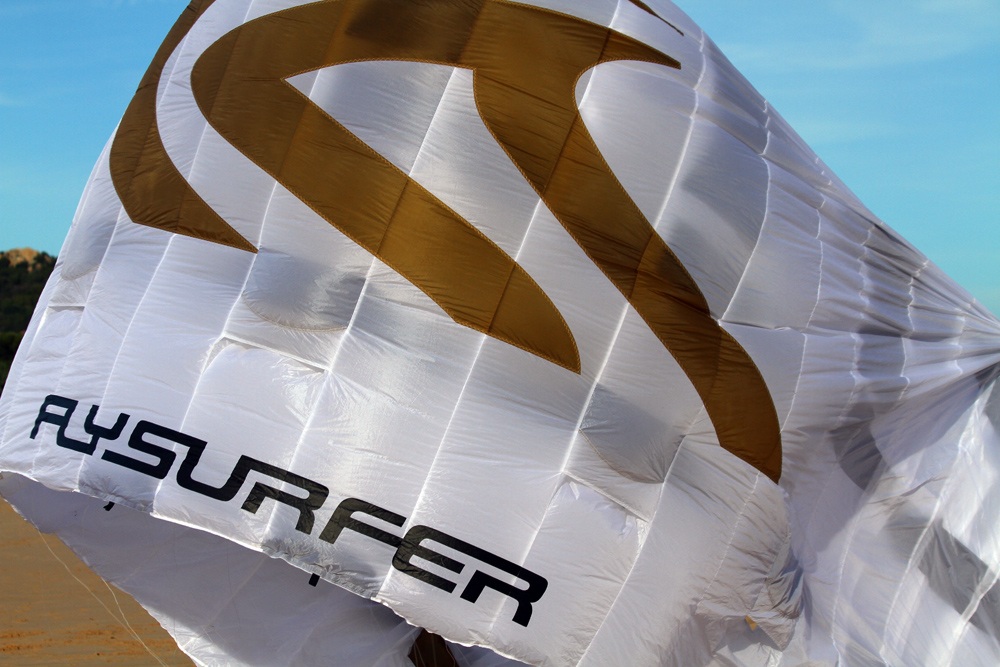

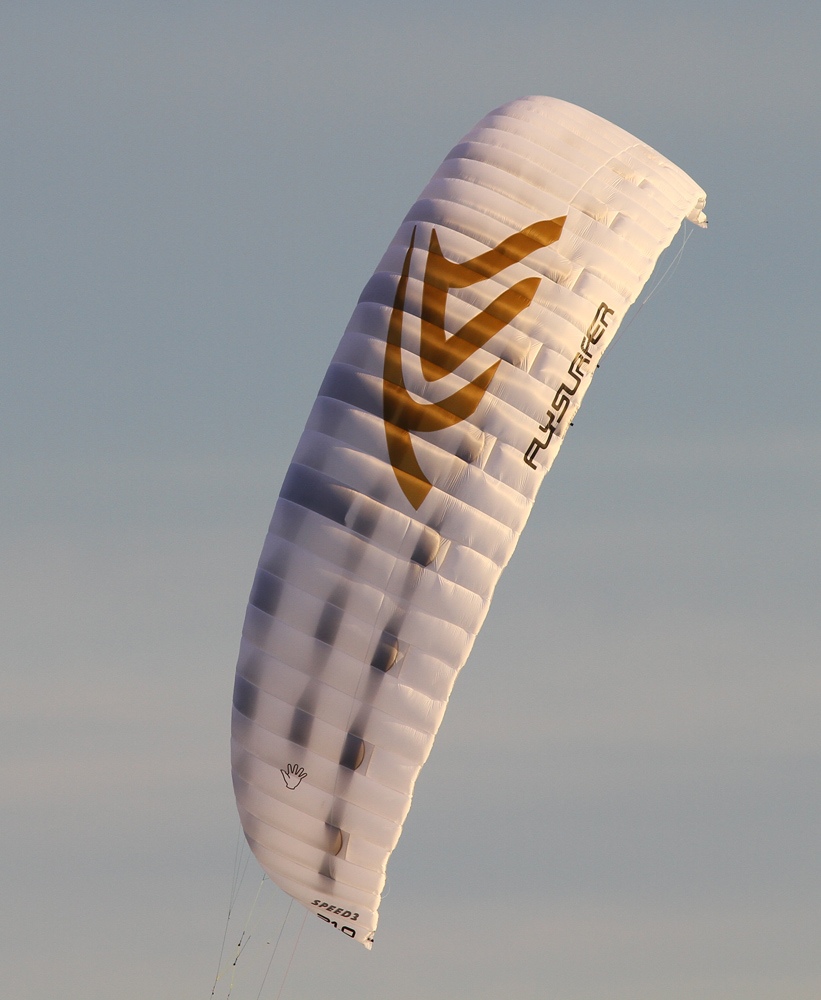

Встречайте Speed3 DElux Edition 21m Shocked
Нынче он снова белый как Silver Arrow и потроха неплохо видно.
index.php/fa/8547/0/

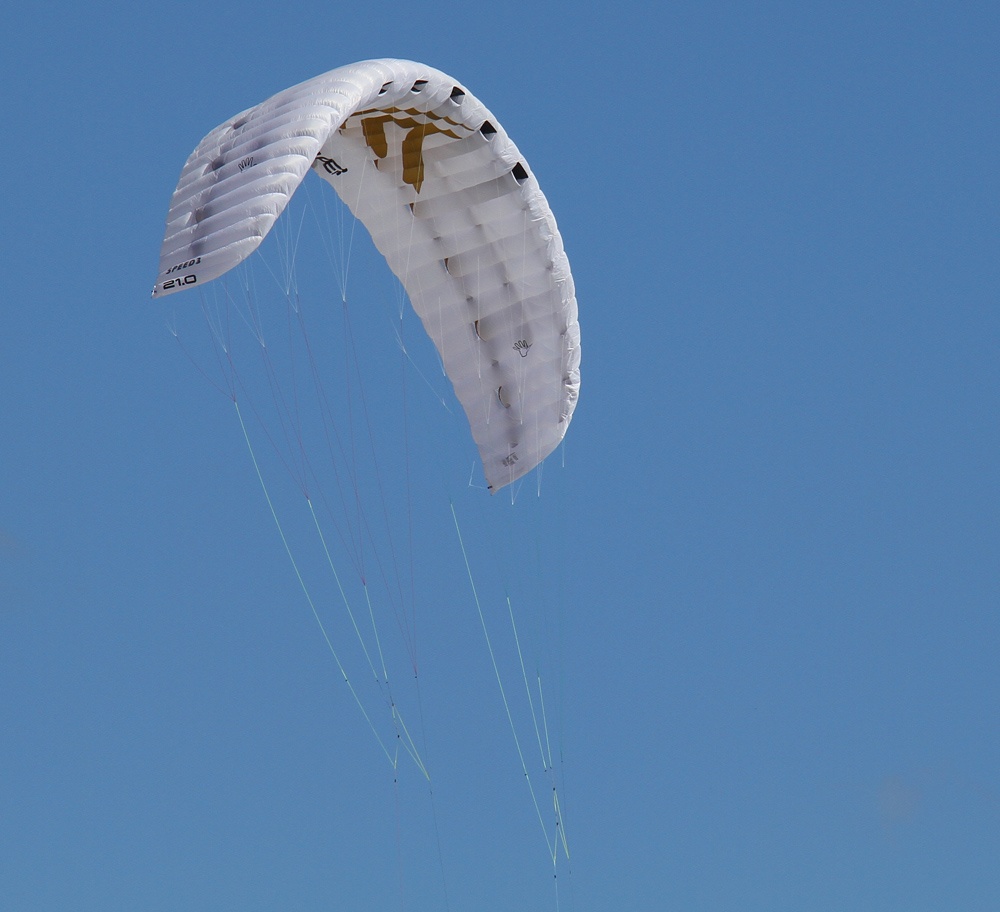

Красавец. Миксер короткий. Ряды B,C,Br не сходятся сразу к миксеру, а имеют дополнительные удленнители.
index.php/fa/8548/0/
Jet-flaps, липучки.
index.php/fa/8550/0/

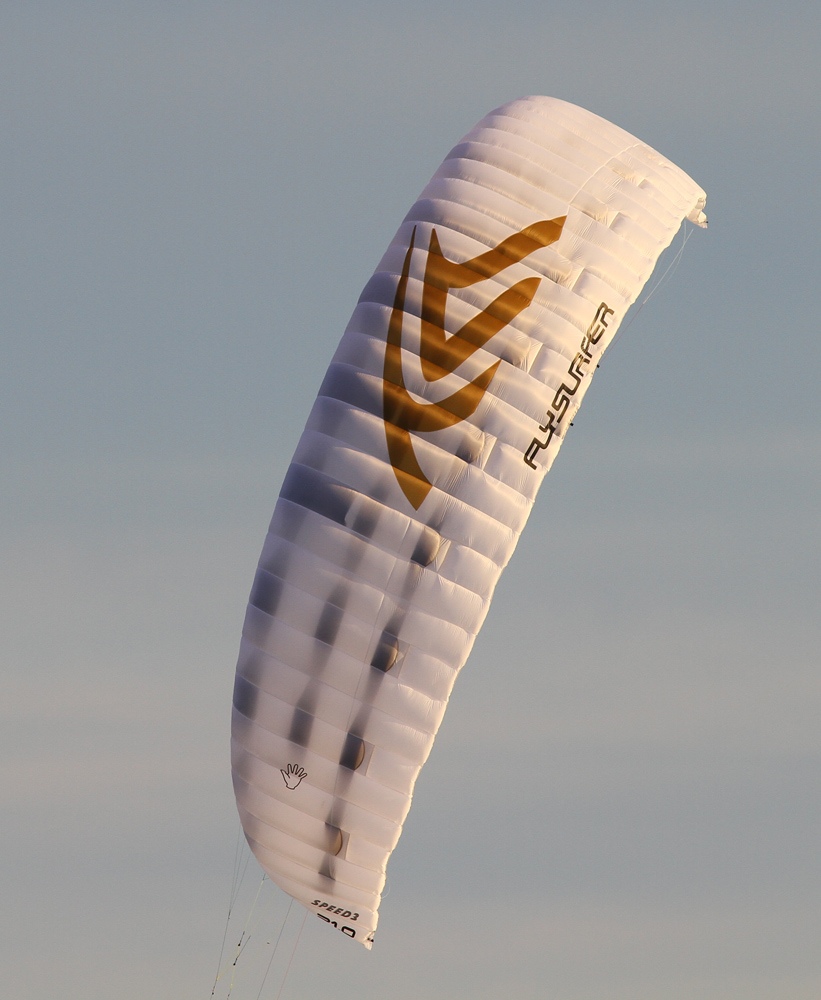

Видны диагональные ленты. На ряде А появилась непонятная веревочка.
index.php/fa/8549/0/

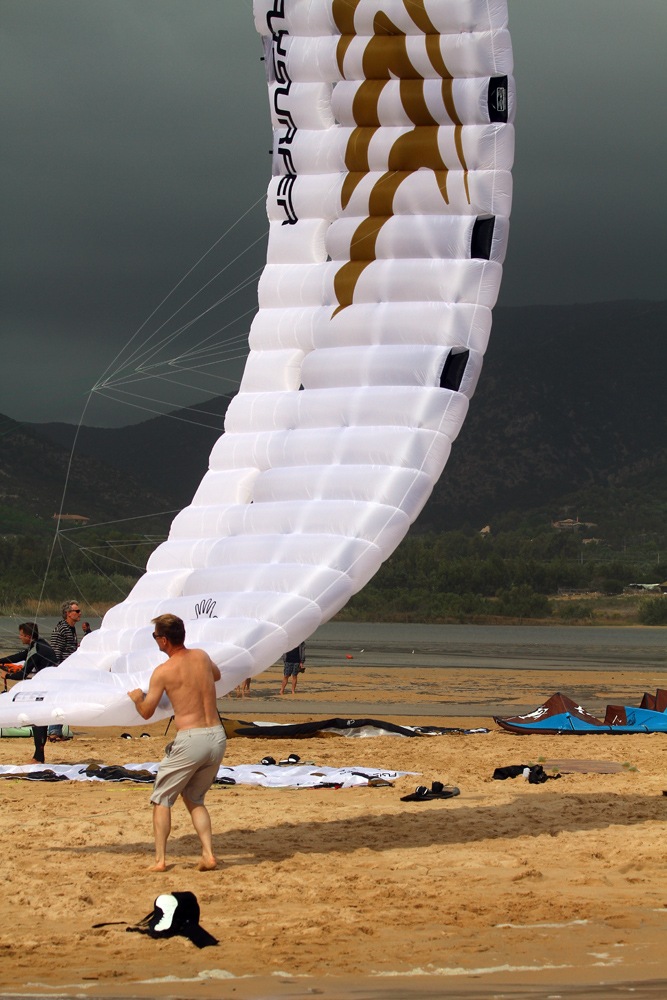

Видны все Н-рибы, полурибов теперь нет, длинные клапана почти до Н-рибов ряда В.
index.php/fa/8551/0/

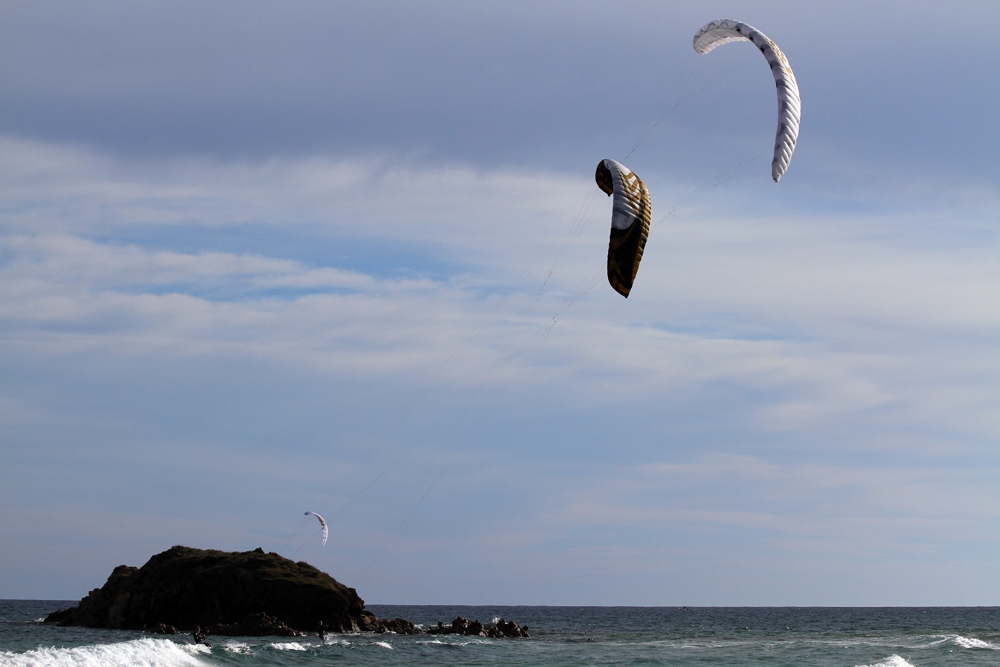

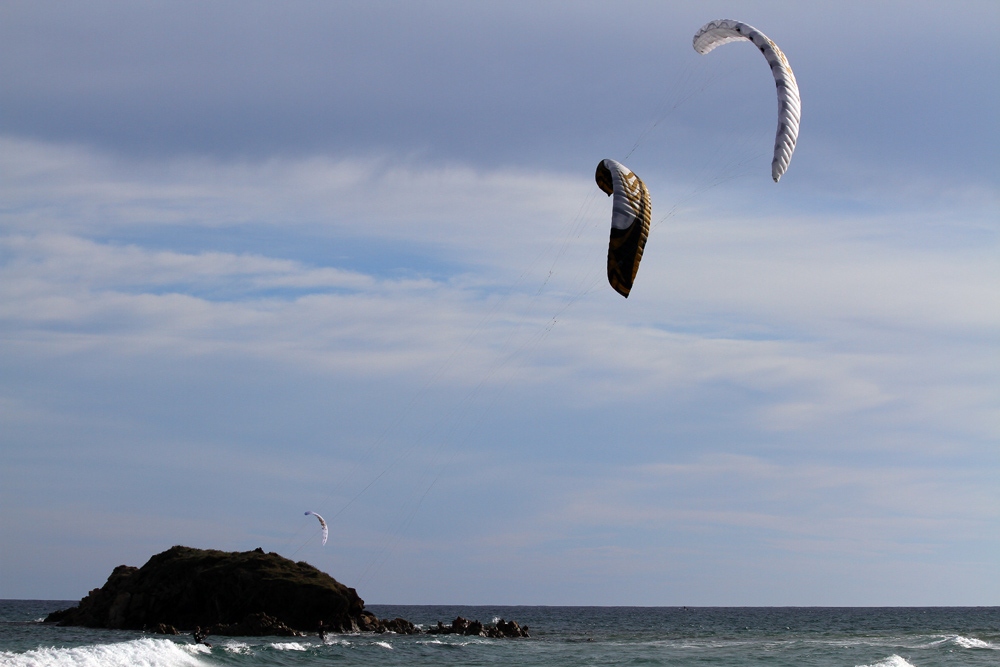

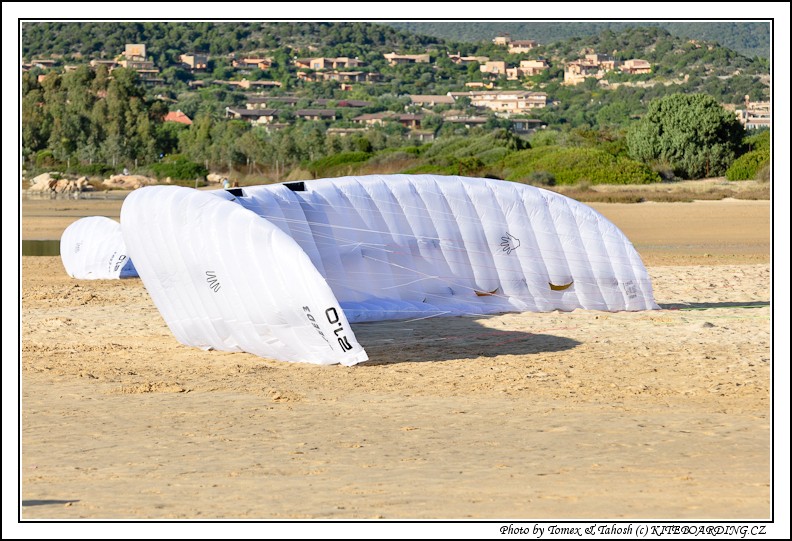

На фоне Speed3-19 Delux Edition
index.php/fa/8552/0/

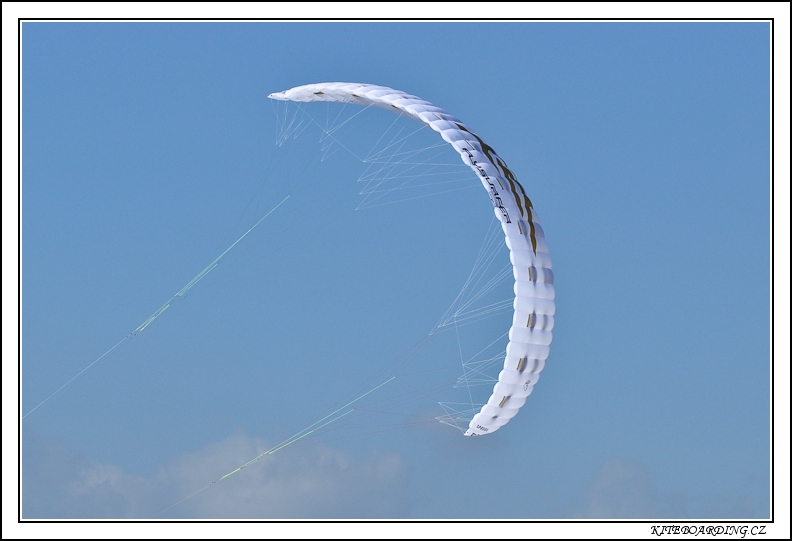

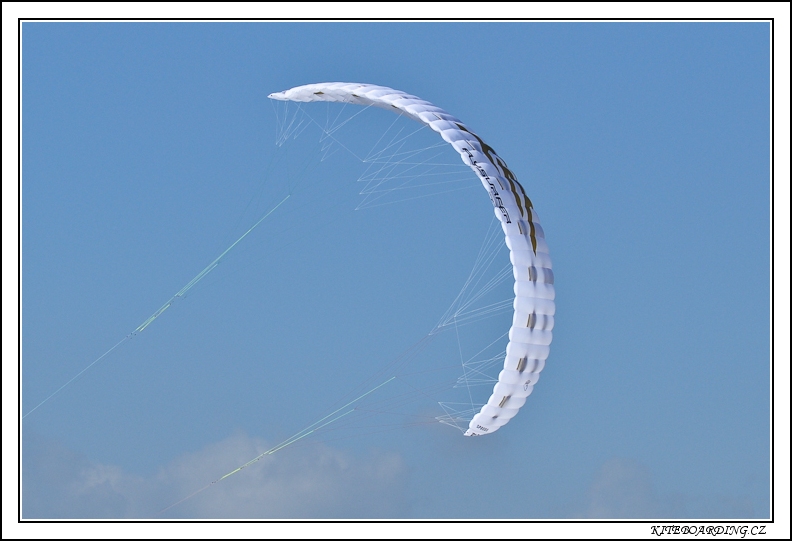

Строповка и опять непонятная перемычка.
index.php/fa/8553/0/

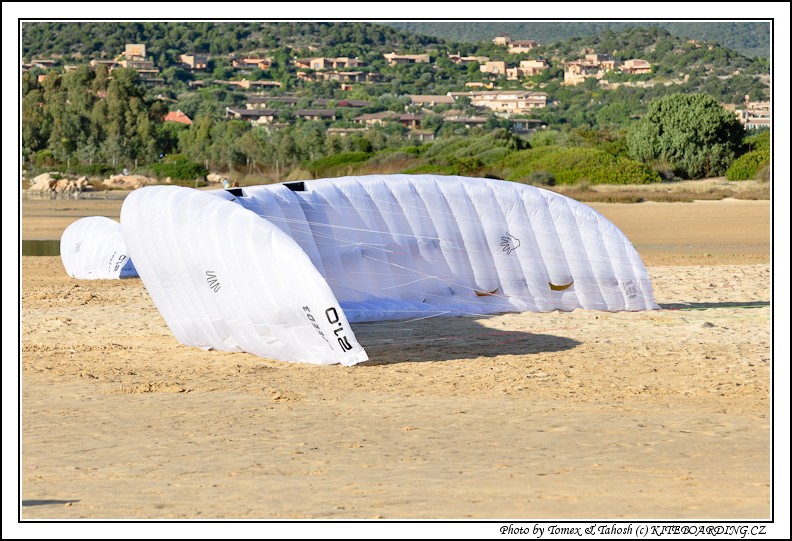

Еще фотка.
index.php/fa/8555/0/

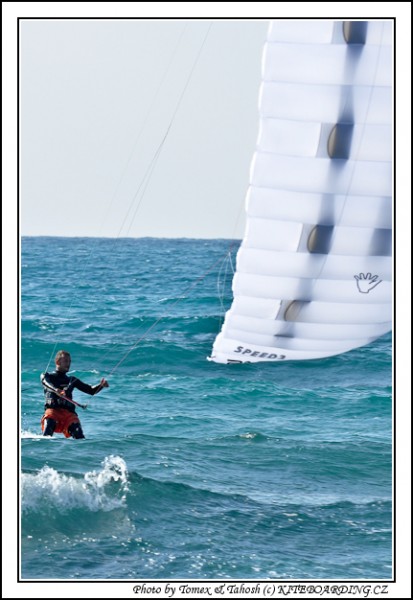

Jet-flaps и H-rib ленты.
index.php/fa/8556/0/

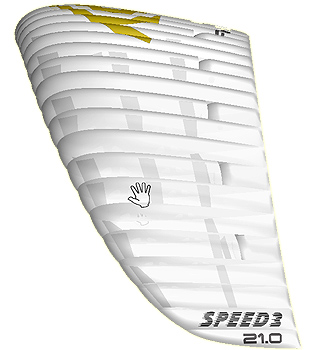

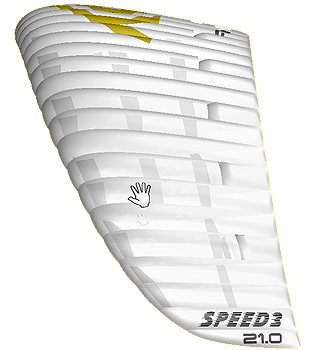

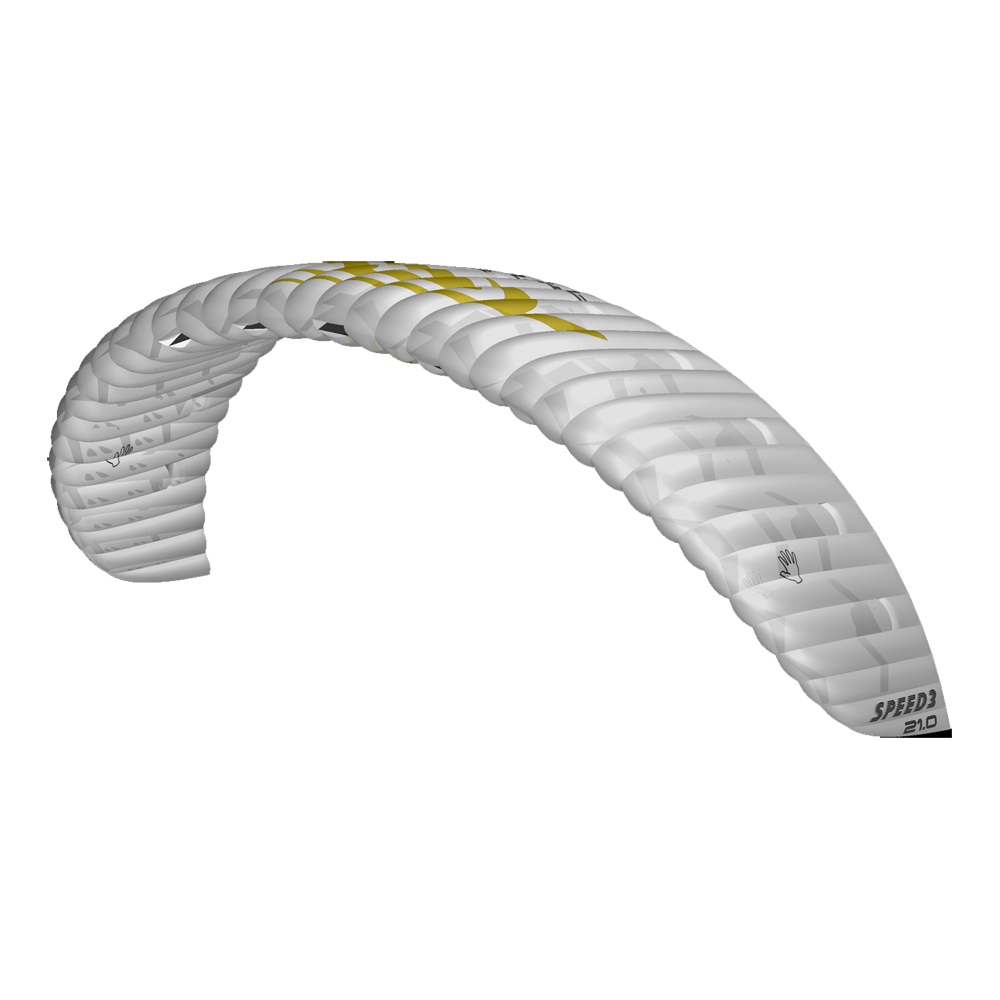

3D модели. Обратите внимание на вентиляционные отверстия в рибах.
index.php/fa/8557/0/

Хуже большого кайта в передоз может быть только маленький кайт в передоз.

[Обновления: Sat, 04 December 2010 05:17]

Известить модератора

Re: 21 метр [сообщение #21229 является ответом на сообщение #20707] Mon, 20 December 2010 20:42 Переход к предыдущему сообщенияПереход к следующему сообщения
V0id   Russian Federation
Сообщений: 229
Зарегистрирован: December 2009
Географическое положение: СПб
Самодельщик со стажем

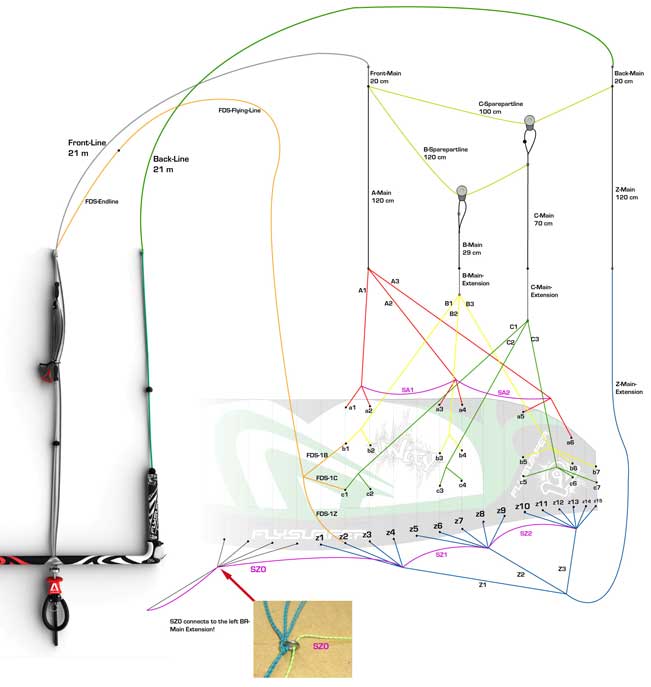

Строповка

Хуже большого кайта в передоз может быть только маленький кайт в передоз.

[Обновления: Mon, 20 December 2010 20:48]

Известить модератора

Re: Как устроены змеи Flysurfer [сообщение #21309 является ответом на сообщение #4309] Wed, 22 December 2010 20:39 Переход к предыдущему сообщенияПереход к следующему сообщения
PACTA   Russian Federation
Сообщений: 147
Зарегистрирован: April 2010
Дважды бывалый
эм а стропа перекинутая через блок Б, присоединяется не к блоку Ц а к стропе идущего от него, как узнать расстояние между точкой крепления и блоком, и разве вся конструкция не поплывет от этого?
и без помошника в сильный ветер как сажать такой боинг

[Обновления: Wed, 22 December 2010 20:57]

Известить модератора

Re: Как устроены змеи Flysurfer [сообщение #21312 является ответом на сообщение #21309] Wed, 22 December 2010 22:14 Переход к предыдущему сообщенияПереход к следующему сообщения
muradka
Сообщений: 807
Зарегистрирован: December 2005
Географическое положение: Астрахань и К...
Гуру кайтостроения
PACTA писал(а) Срд, 22 Декабрь 2010 21:39

эм а стропа перекинутая через блок Б, присоединяется не к блоку Ц а к стропе идущего от него, как узнать расстояние между точкой крепления и блоком, и разве вся конструкция не поплывет от этого?
и без помошника в сильный ветер как сажать такой боинг

Без помощника такой боинг сажать хреново - как и все балонники и большие клапанные фоилы.

По поводу смещения стропки на блочке С. Это даёт то, что при отпущенной планке кайт летает на ряде А и В - они натянуты,а С и Bu- слегка провисают. При затягивании планки на себя, угол атаки кайта меняется не сразу по всему профилю, а сначала подтягиваются С и Br(D) и профиль слегка заламывается. Такое смещение стропки я использовал на ряде Br .(D). В принципе всё зависит от того, в какой точке вы собираетесь "сломать" профиль. Длину подбирал наощупь Very Happy - просто хотелось экспериментов. Да, и ещё - в целом использование такой штуки зависит от расстановки точек А В С и Br(D) - т.е. все индивидуально - можете поэксперементировать. В некоторых случаях это дает положительные какие то моменты, а в некоторых так себе. Произвоители конечно могут выдавать это как за какое то ноухау, ну они производители поэтому им нужно как то выделиться и нагнать пыли в глаза. Very Happy
Да и ещё - эта штук как бы слегка удлинняет ход планки. Вот если её не использовать, а сделать предварительное провисание С и Br, то ход планки уменьшится. Ну, в общем - небольшое поле дляэксперементов - тем более, что больших доработок миксера здесь не нужно - каждый может попробовать.

Известить модератора

Re: Как устроены змеи Flysurfer [сообщение #21317 является ответом на сообщение #4309] Thu, 23 December 2010 07:56 Переход к предыдущему сообщенияПереход к следующему сообщения
vitaliy   Kazakstan
Сообщений: 5
Зарегистрирован: December 2010
Новичок

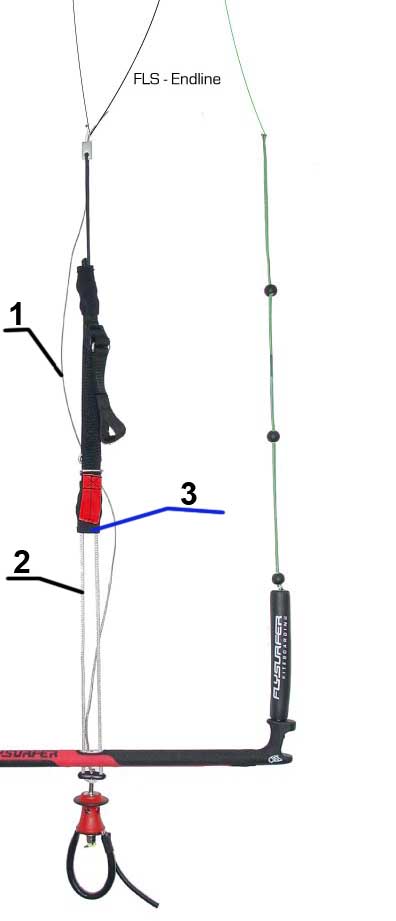

Знающие подскажите

1. Для какой цели необходим это стропик?
2. Для кой цели тут размещены два стропика и 3 как конструктивно это выполнено в ухе ремня (я так понимаю что там усиление иначе бы ремень триммера просто сложился)

Заранее благодарен за ответ.
  • Вложение: vopros.jpg
    (Размер: 33.90KB, Загружено 670 раз)

Известить модератора

Re: Как устроены змеи Flysurfer [сообщение #21320 является ответом на сообщение #21317] Thu, 23 December 2010 10:55 Переход к предыдущему сообщенияПереход к следующему сообщения
Jazzz   Russian Federation
Сообщений: 359
Зарегистрирован: November 2005
Географическое положение: Питер
Гуру кайтостроения
vitaliy писал(а) Чтв, 23 Декабрь 2010 00:56


1. Для какой цели необходим это стропик?
2. Для кой цели тут размещены два стропика и 3 как конструктивно это выполнено в ухе ремня (я так понимаю что там усиление иначе бы ремень триммера просто сложился)



1. это страховка (5я стропа либо ее аналог)
2. для раскрутки. у чикенлупа они крутятся. система далеко не самая лучшая на мой взгляд.
3. там пластиковая трубочка внутри, длинной как раз в ширину ремня.

Известить модератора

Re: Как устроены змеи Flysurfer [сообщение #26135 является ответом на сообщение #4309] Wed, 12 October 2011 09:23 Переход к предыдущему сообщенияПереход к следующему сообщения
PARAMASTER   Russian Federation
Сообщений: 1527
Зарегистрирован: February 2007
Гуру кайтостроения
Флайсерфер выпустил ряд кайтов Унити и Вирон

http://www.flysurfer-uk.com/kites/unity/

растроповка унити
index.php/fa/10513/0/
  • Вложение: lp_unity_web.jpg
    (Размер: 35.30KB, Загружено 2484 раза)

Известить модератора

Re: Как устроены змеи Flysurfer [сообщение #26136 является ответом на сообщение #4309] Wed, 12 October 2011 09:44 Переход к предыдущему сообщенияПереход к следующему сообщения
PARAMASTER   Russian Federation
Сообщений: 1527
Зарегистрирован: February 2007
Гуру кайтостроения
http://www.kite-line.com/kiteboardingkites/flysurfer/2011-Fl ysurfer-Unity-Kite-Deluxe-Edition Rolling Eyes


http://www.flysurfer.com/en/produkte/kites/viron/
http://www.flysurfer-uk.com/kites/viron/
http://www.flysurfer.com/wp-content/gallery/viron-usability/viron6mhydrofoil-1.jpg
http://www.flysurfer.com/wp-content/gallery/viron-usability/img_3542.jpg
http://www.flysurfer-uk.com/kites/unity/
http://www.flysurfer.com/en/produkte/kites/unity/
http://www.flysurfer.com/wp-content/gallery/unity/20100926-dsc_1216.jpg
http://www.flysurfer.com/wp-content/gallery/unity/20110212-f uerte_unity11.jpg


п.с.строповка спид-3
http://www.flysurfer.com/wp-content/uploads/lines/speed3/spe ed3_12.pdf


Планка
http://www.flysurfer.com/wp-content/themes/required/images/banner/infinityB_02.jpg
http://www.flysurfer.com/wp-content/gallery/infinity-bar-2-0/05-view05.png

http://www.flysurfer.com/home/entwicklung/

http://www.flysurfer.com/wp-content/gallery/research-and-development/zwischenablage05.jpg

Philosophy-Философия Rolling Eyes

"everyday is a kiteday"



Do you know that feeling...?



You're sitting in the office, at home or in the car outside you notice the movement of a tree or see the first whitecaps appear on the water then you start to feel a tingle in your fingers and the memory of your last kite session flashes by in your mind. These image sequences start to run like a movie before your eyes and you are playing the main role you can't do anything about it, it just happens ... and it feels good!



Kiteboarding is our passion. We really want to kite forever. We live for this sport and want to share this passion with everyone around us. If we do something, then it will meet our high standards. User-friendliness and safety are incorporated into each of our innovative products. Your kiting time to us is just as important as our own. We focus on high comfort and service. This is our claim and you should be able to feel this passion whenever you use Flysurfer products!



Whether you kite on land, snow or water, completely irrespective of style, age, wind and weather conditions once you are touched by our fascinating sport, you just want to kite every day


... everyday is a kiteday!
Ben Marshall - everyday is a kiteday
http://www.flysurfer.com/wp-content/gallery/everyday_claim/fs_claim-website-13.jpg

http://www.flysurfer.com/wp-content/gallery/everyday_claim/fs_claim-website-14.jpg
http://www.flysurfer.com/wp-content/gallery/everyday_claim/fs_claim-website-11.jpg

[Обновления: Wed, 12 October 2011 10:55]

Известить модератора

Re: Как устроены змеи Flysurfer [сообщение #26137 является ответом на сообщение #4309] Wed, 12 October 2011 10:55 Переход к предыдущему сообщенияПереход к следующему сообщения
PARAMASTER   Russian Federation
Сообщений: 1527
Зарегистрирован: February 2007
Гуру кайтостроения
http://www.flysurfer.com/wp-content/gallery/everyday_claim/fs_claim-website-1.jpg
http://www.flysurfer.com/wp-content/gallery/everyday_claim/fs_claim-website-2.jpg
http://www.flysurfer.com/wp-content/gallery/everyday_claim/fs_claim-website-3.jpg
http://www.flysurfer.com/wp-content/gallery/everyday_claim/fs_claim-website-4.jpg
http://www.flysurfer.com/wp-content/gallery/everyday_claim/fs_claim-website-10_0.jpg
http://www.flysurfer.com/wp-content/gallery/everyday_claim/fs_claim-website-15_0.jpg


А вот старого архива найти не смог...Видимо похерили... САйт Видно что обновлен...
http://www.flysurfer-uk.com/kites/kite-archive/

Kite Archive

2011: Unity
2010: Viron
2009: Speed 3
2008: Psycho 4, Outlaw
2007: Pulse 2, Speed 2, Speed 2 Silver Arrow, Cool 2
2006: Psycho 3, Speed Silver Arrow, Pulse, Cool, Dope, Taco
2005: Psycho 2, Speed, Extacy, Rookie 2
2004: Titan, Voodoo, Spirit, Rookie
2003: Psycho, Warrior, Maniac
2002: n/a
2001: Easy, Speedair, Mastair

[Обновления: Wed, 12 October 2011 11:05]

Известить модератора

Re: Как устроены змеи Flysurfer [сообщение #26165 является ответом на сообщение #4309] Fri, 14 October 2011 22:45 Переход к предыдущему сообщенияПереход к следующему сообщения
ksenchik   Ukraine
Сообщений: 1
Зарегистрирован: October 2011
Новичок 0.0
Я тоже пыталась смастерить змея, перепробовала все виды тканей и материалов, подобных по структуре, но змей так и не взлетел. Может проблема в том, что я отклонилась от конструкции змея?

[Обновления: Sat, 15 October 2011 20:50] от Модератора

Известить модератора

Re: Как устроены змеи Flysurfer [сообщение #26180 является ответом на сообщение #26165] Sat, 15 October 2011 14:49 Переход к предыдущему сообщенияПереход к следующему сообщения
kartuz
Сообщений: 1824
Зарегистрирован: September 2006
Географическое положение: latvija
Гуру кайтостроения
ты его из кашемира наверное сшила ,да и не навязчиво так сайтик пропиарила

Известить модератора

Re: Как устроены змеи Flysurfer [сообщение #26181 является ответом на сообщение #4309] Sat, 15 October 2011 14:54 Переход к предыдущему сообщенияПереход к следующему сообщения
glarione
Сообщений: 191
Зарегистрирован: March 2011
Географическое положение: Сургут
Дважды бывалый
это спам же, нам из атласа шить кайты ага Laughing

Готовы: Дельта, Trainerkite (pr0r0k)
стропится: Мегафойл 3 (5м2)

Известить модератора

Re: Как устроены змеи Flysurfer [сообщение #26834 является ответом на сообщение #4309] Mon, 05 December 2011 14:37 Переход к предыдущему сообщенияПереход к следующему сообщения
PARAMASTER   Russian Federation
Сообщений: 1527
Зарегистрирован: February 2007
Гуру кайтостроения
Подскажите где взять Мануал на Психо-2 размер 10-ка...Флайсерфер...

Раньше были на сайте производителя, сейчас обновлен сайт несмог там найти вообще ничего.
Раньше были ввиде фото. схемы кайтов..

Известить модератора

Re: Как устроены змеи Flysurfer [сообщение #26839 является ответом на сообщение #26834] Mon, 05 December 2011 16:07 Переход к предыдущему сообщенияПереход к следующему сообщения
FlyFish
Сообщений: 26
Зарегистрирован: November 2008
Новичок со стажем
Подскажите где взять Мануал на Психо-2 размер 10-ка...Флайсерфер...

Тоже был Психо 2 мануал не нашел, что интересует, может подскажу

Известить модератора

Re: Как устроены змеи Flysurfer [сообщение #26849 является ответом на сообщение #4309] Tue, 06 December 2011 06:44 Переход к предыдущему сообщенияПереход к следующему сообщения
PARAMASTER   Russian Federation
Сообщений: 1527
Зарегистрирован: February 2007
Гуру кайтостроения
Лайн план Спида-3 Rolling Eyes
http://www.flysurfer.com/wp-content/uploads/lines/speed3/spe ed3_12.pdf


Name Length(cm) cutting (cm) colour material Price in € per piece number of pieces
a1 236,3 256,3 white DC 100 4,90 € 2
a2 205,4 225,4 white DC 100 4,90 € 2
a3 183,3 203,3 white DC 100 4,90 € 2
a4 144,6 164,6 white DC 100 4,90 € 2
a5 108,5 128,5 white DC 100 4,90 € 2
a6 82,3 102,3 white DC 100 4,90 € 2
a7 60,4 80,4 white DC 100 4,90 € 2
A1 313,8 333,8 red/green PPSL 160 4,90 € 2
A2 313,8 333,8 red/green PPSL 160 4,90 € 2
A3 313,8 333,8 red/green PPSL 160 4,90 € 2
b1 213,5 233,5 white DC 100 4,90 € 2
b2 177,6 197,6 white DC 100 4,90 € 2
b3 152,8 172,8 white DC 100 4,90 € 2
b4 119,8 139,8 white DC 100 4,90 € 2
b5 83,9 103,9 white DC 100 4,90 € 2
b6 97,0 117,0 white DC 100 4,90 € 2
b7 72,1 92,1 white DC 100 4,90 € 2
st1 65,7 85,7 white DC 100 4,90 € 2
B1 260,2 280,2 red/green PPSL 160 4,90 € 2
B2 251,2 271,2 red/green PPSL 160 4,90 € 2
B3 215,5 235,5 red/green PPSL 160 4,90 € 2
B-Main-Extension 85,1 105,1 yellow PPSL 200 4,90 € 2
c1 206,6 226,6 white DC 100 4,90 € 2
c2 164,1 184,1 white DC 100 4,90 € 2
c3 134,9 154,9 white DC 100 4,90 € 2
c4 107,6 127,6 white DC 100 4,90 € 2
c5 72,0 92,0 white DC 100 4,90 € 2
c6 87,8 107,8 white DC 100 4,90 € 2
c7 63,8 83,8 white DC 100 4,90 € 2
st2 60,0 80,0 white DC 100 4,90 € 2
C1 197,6 217,6 red/green PPSL 160 4,90 € 2
C2 179,7 199,7 red/green PPSL 160 4,90 € 2
C3 143,9 163,9 red/green PPSL 160 4,90 € 2
C-Main-Extension 169,9 189,9 yellow PPSL 200 4,90 € 2
br1 208,1 228,1 white DC 100 4,90 € 2
br2 176,1 196,1 white DC 100 4,90 € 2
br3 147,9 167,9 white DC 100 4,90 € 2
br4 126,5 146,5 white DC 100 4,90 € 2
br5 113,1 133,1 white DC 100 4,90 € 2
br6 85,6 105,6 white DC 100 4,90 € 2
br7 70,7 90,7 white DC 100 4,90 € 2
br8 81,9 101,9 white DC 100 4,90 € 2
br9 62,5 82,5 white DC 100 4,90 € 2
br10 57,5 77,5 white DC 100 4,90 € 2
BR1 135,0 155,0 red/green PPSL 160 4,90 € 2
BR2 117,1 137,1 red/green PPSL 160 4,90 € 2
BR3 90,2 110,2 red/green PPSL 160 4,90 € 2
BR-Main-Extension 242,8 262,8 yellow PPSL 200 4,90 € 2
SZ1 79,2 99,2 white DC 100 4,90 € 2
SZ2 91,2 111,2 white DC 100 4,90 € 2
A-Main 120,0 140,0 black DC 300 9,90 € 2
B-Main 29,0 49,0 black DC 500 9,90 € 2
C-Main 70,0 90,0 black DC 500 9,90 € 2
Z-Main 120,0 140,0 yellow PPSL 200 9,90 € 2
Front-Main 20,0 40,0 black DC 300 4,90 € 2
Back-Main 20,0 40,0 red/green DC 200 4,90 € 2
Hard-Soft-Steeringline ~20 N(A red/green DC200 9,90 € 2
C-Sparepart-Line 100,0 120,0 yellow DFL 200 7,90 € 2
B-Sparepart-Line 120,0 140,0 yellow DFL 200 7,90 € 2
ELC N/A N/A N/A N/A 3,99 € 4
Front Line 21m 2100,0 2120,0 black DC 300 45,00 € 2
Back Line 21m 2100,0 2120,0 red/green DC 200 39,00 € 2
FLS-Endline (893,60) 1200,0 1220,0 black DC500 25,00 € 1



пОДОБНОЕ НУЖНО НА ПСИХО-2-10М

ВОБЩЕМ ПОРЫВШИСЬ В НЕТЕ НАШЕЛ СТРАНИЧКУ:
http://www.flysurfer.ee/content.php?content.9
тАМ ЖЕ ЕСТЬ ИЗГОТОВЛЕНИЕ СТРОП:
http://www.flysurfer.ee/content.php?content.116
http://www.flysurfer.ee/content.php?content.117
http://www.flysurfer.ee/content.php?content.123
http://www.flysurfer.ee/content.php?content.96
http://www.flysurfer.ee/e107_images/abc.jpg
http://www.flysurfer.ee/e107_images/jft.jpg
Flysurfer 2004 - интервью с Armin Harich.
by Admin on Friday 21 January 2005
http://www.flysurfer.ee/content.php?article.121

[Обновления: Tue, 06 December 2011 09:25]

Известить модератора

Re: Как устроены змеи Flysurfer [сообщение #26856 является ответом на сообщение #26839] Tue, 06 December 2011 18:59 Переход к предыдущему сообщенияПереход к следующему сообщения
FlyFish
Сообщений: 26
Зарегистрирован: November 2008
Новичок со стажем
http://www.kiteforum.com/viewtopic.php?f=149&t=2330158

Известить модератора

Re: Как устроены змеи Flysurfer [сообщение #26860 является ответом на сообщение #4309] Wed, 07 December 2011 10:50 Переход к предыдущему сообщенияПереход к следующему сообщения
PARAMASTER   Russian Federation
Сообщений: 1527
Зарегистрирован: February 2007
Гуру кайтостроения
А вот русская версия сайта:

http://flysurfer.ee/rus/content.php?content.130 делаем стропы флайсерфер

[Обновления: Wed, 07 December 2011 10:54]

Известить модератора

Re: Как устроены змеи Flysurfer [сообщение #26924 является ответом на сообщение #4309] Wed, 14 December 2011 10:25 Переход к предыдущему сообщенияПереход к следующему сообщения
PARAMASTER   Russian Federation
Сообщений: 1527
Зарегистрирован: February 2007
Гуру кайтостроения
Flysurfer Rookie2
http://extremekites.com.au/gallery/d/4685-3/flysurfer_rookie2_9.jpg
http://extremekites.com.au/gallery/d/4676-3/flysurfer_rookie2_14.jpg
Rolling Eyes
http://extremekites.com.au/gallery/d/4708-3/flysurfer_rookie2_4.jpg
http://extremekites.com.au/gallery/d/4722-3/flysurfer_rookie2_17.jpg
http://extremekites.com.au/gallery/d/4726-3/flysurfer_rookie2_12.jpg

Flysurfer Cool
http://extremekites.com.au/gallery/d/4349-3/flysurfer_cool_2.jpg
http://extremekites.com.au/gallery/d/4378-3/flysurfer_cool_16.jpg
http://extremekites.com.au/gallery/d/4387-3/flysurfer_cool_14.jpg
http://extremekites.com.au/gallery/d/4392-3/flysurfer_cool_15.jpg

Взято тут: http://extremekites.com.au/gallery/kites/


Кто то на форуме собирался делать кайт по по типу Cool... вообще кто нибудь пробывал так строповочку цеплять?*

[Обновления: Wed, 14 December 2011 10:36]

Известить модератора

Re: Как устроены змеи Flysurfer [сообщение #26926 является ответом на сообщение #26924] Wed, 14 December 2011 20:26 Переход к предыдущему сообщенияПереход к предыдущему сообщения
ярослав
Сообщений: 209
Зарегистрирован: August 2009
Географическое положение: львів
Самодельщик со стажем
Строповка интересная, может попробую, у меня 4 ряда и управляющие, д ряду добавлю 10-15см и зацеплю на брейки ,добавлю строп как на фотах, мож че получится Smile правда снега нет %#*&%# совсем, и когда будет неизвестно Confused

[Обновления: Wed, 14 December 2011 20:28]

Известить модератора

Предыдущая тема: XFLR5
Следующая тема: Защита для тела
Переход к форуму:


[ Сформировать XML ] [ RSS ]

Текущее время: Sat May 03 22:21:20 EEST 2025
.:: Обратная связь :: Начало ::.

При поддержке: FUDforum 3.0.6.
© 2001-2013 FUDforum Bulletin Board Software
