Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #9755 является ответом на сообщение #4940] Sat, 01 March 2008 15:25 Переход к предыдущему сообщенияПереход к следующему сообщения
PARAMASTER   Russian Federation
Сообщений: 1527
Зарегистрирован: February 2007
Гуру кайтостроения
очень клас получилось!

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #9756 является ответом на сообщение #9754] Sat, 01 March 2008 16:54 Переход к предыдущему сообщенияПереход к следующему сообщения
kartuz   Latvia
Сообщений: 1824
Зарегистрирован: September 2006
Географическое положение: latvija
Гуру кайтостроения
все правильно сделано ,пару советов.
выкройка на фотографии нижнии панели и выкроены с открытыми воздухо заборниками.да и на такой маленький кайт нет смысла заморачиваться с клапонами.к томуже мега фоил довольно устойчив в турбуле.
крюк трапеции( за что цепляется чикенлуп) довольно длинный ,будет сильно выворачиваться.(ребрам больно)для этогоже ремень делается шире ,много шире .иначе трапа тебя удушит.
чикен луп желательно делать поменьше раза в два .(может рук не хватить.)
на концы бара какието утолщения обязательно(хотябы из сантехнических пластмас. труб -тройник обработать напильником..иначе можно сильно травмироваться.
тример можно сделать элементарно из яхтенного щелевого стопора.
если кайт деповерный то тример обязательно нужен.если нет то тогда зачем деповерная планка.
так что нужен .тример облегчает настройку кайта на сильный и слабый ветер.на лету.
лишнии железки(карабины сомнитльного качества) советую снять и все на узлы перевязать.
удачи в пошиве и испутаниях!

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #9757 является ответом на сообщение #4940] Sat, 01 March 2008 21:04 Переход к предыдущему сообщенияПереход к следующему сообщения
pr0r0k   Russian Federation
Сообщений: 178
Зарегистрирован: February 2008
Географическое положение: Омск
Дважды бывалый
насчет чикенлупа ты прав, я когда примерял, то получается ход планки на вытянутой руке до чикена около 20 см, что явно маловато будет.
Крюк придется в тисках загибать, а то со сваркой проблематично.
Карабины покупал в строительном магазине, продавщица сказала, что идет на оборудование для "строителей-альпенистов" килограмм 200 то должен выдержать. в диаметре 6мм.
а на фото с нижними выкройками, да, там с открытыми вент панелями, сурфплан их отдельно распечатал в форме прямоугольных тряпочек Smile .
теперь задача, как укоротить чикен, новый както не охото шить.
может нижнюю часть разрезать и сшить 2 половинки Very Happy

[Обновления: Sat, 01 March 2008 21:06]

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #9758 является ответом на сообщение #9757] Sat, 01 March 2008 23:11 Переход к предыдущему сообщенияПереход к следующему сообщения
kartuz   Latvia
Сообщений: 1824
Зарегистрирован: September 2006
Географическое положение: latvija
Гуру кайтостроения
да карабины там вообще не к чему.привызывай сразу к чикену ,вот и пять сантиков.ну а чикен может чуть погодя переделаеш.
с концов бара карабины тож нах ,а то есть полная возможность при раскручивании по зубам получить.трубу ну хоть кембриком електрическим обтяни .и зимой не так холодно и летом в руке приятней.

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #9956 является ответом на сообщение #4940] Fri, 21 March 2008 19:54 Переход к предыдущему сообщенияПереход к следующему сообщения
pr0r0k   Russian Federation
Сообщений: 178
Зарегистрирован: February 2008
Географическое положение: Омск
Дважды бывалый
чет столкнулся с проблемой сметывания ткани....все разъезжается кудато, нарисуйте как правильно иголки втыкать...плиз
И еще вопрос, можно ли фойл сшить допустим сначала низ, потом верх, сшить по передней кромке и затем вшить рибы, вроде так арки можно шить =)

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #9957 является ответом на сообщение #9956] Fri, 21 March 2008 20:01 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения
..как разъезжается? если иголки поперек шва,то ниче неразъезжается...

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #9958 является ответом на сообщение #4940] Fri, 21 March 2008 20:15 Переход к предыдущему сообщенияПереход к следующему сообщения
pr0r0k   Russian Federation
Сообщений: 178
Зарегистрирован: February 2008
Географическое положение: Омск
Дважды бывалый
сначала втыкаем иголку в линию шва, потом подгибаем и вытаскиваем конец гденибудь за линией?
а как насчет технологии, штобы сшить низ, верх, а потом вшивать рибы? просто 3 выкройки соеденить по линии как то плохо получается Sad

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #9970 является ответом на сообщение #9956] Sun, 23 March 2008 15:43 Переход к предыдущему сообщенияПереход к следующему сообщения
DesertEagle   Russian Federation
Сообщений: 351
Зарегистрирован: January 2008
Географическое положение: Москва
Гуру кайтостроения
Можно вместо булавок использовать зажимы для бумаги (продаются в канцелярских товарах). По сути это широкая прищепка, зажимает ткань хорошо. Но перед лапкой машинки придется снимать и придерживать руками.

http://europak.com.ua/catalog/images/BuroMAX5305_F.jpg

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #9972 является ответом на сообщение #4940] Sun, 23 March 2008 19:11 Переход к предыдущему сообщенияПереход к следующему сообщения
pr0r0k   Russian Federation
Сообщений: 178
Зарегистрирован: February 2008
Географическое положение: Омск
Дважды бывалый
Very Happy Просьба не смеятся на домной, чтобы не портить выкройки на большой кайт, решил потренироваться на пульсе, такой крохотный кайтец для штурмового ветра Smile
вроде правильно шью, использую всетаки иголочки =)
машинка древняя, вот и решил попробовать на таком прототипе
сорри за качество фоток и освещение
index.php/fa/3599/0/
index.php/fa/3600/0/
index.php/fa/3601/0/
начал закрывать уже верх....
блина, с таким маленьким путаешься, а если с большим, этож сколько материала ворочить надо Laughing
  • Вложение: ABCD0020.JPG
    (Размер: 91.22KB, Загружено 2422 раза)
  • Вложение: ABCD0019.JPG
    (Размер: 91.08KB, Загружено 2409 раз)
  • Вложение: ABCD0018.JPG
    (Размер: 83.01KB, Загружено 2396 раз)

[Обновления: Sun, 23 March 2008 19:16]

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #9973 является ответом на сообщение #9972] Sun, 23 March 2008 19:20 Переход к предыдущему сообщенияПереход к следующему сообщения
kartuz   Latvia
Сообщений: 1824
Зарегистрирован: September 2006
Географическое положение: latvija
Гуру кайтостроения
Все правильно делаеш.
я вообще 5-6 иголок использую всего перед лапкой а как прошил так и вытаскиваю те которые уже прошиты и впереди перекалываю .только их перед машинкой вытаскивать не надо ,а по ним прямо шить.совершенно не мешают.
сложно малые радиусы шить лобик профиля. а чкем кайт больше тем радиусы больше и шить легче.ну и допуск 1-2 мм нормально.

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #9975 является ответом на сообщение #4940] Sun, 23 March 2008 19:38 Переход к предыдущему сообщенияПереход к следующему сообщения
pr0r0k   Russian Federation
Сообщений: 178
Зарегистрирован: February 2008
Географическое положение: Омск
Дважды бывалый
да уж лобик сложновато, по центру еще куда не шло, а вот крайние рибы попа....
на большом тоже думаю проще будет, там радиус больше Smile
а иголки много из за того, что товпоинты все рисовал, там по 20 штук на шов =)

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #9977 является ответом на сообщение #9975] Sun, 23 March 2008 20:16 Переход к предыдущему сообщенияПереход к следующему сообщения
kartuz   Latvia
Сообщений: 1824
Зарегистрирован: September 2006
Географическое положение: latvija
Гуру кайтостроения
я эти точки вообще не рисую.
шитье радиусов ,делаю по 2-3 стежка кручу рукой ,иглу вниз,стоп, поворот,3 стежка,поворот и Т,д.

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #9987 является ответом на сообщение #4940] Mon, 24 March 2008 20:24 Переход к предыдущему сообщенияПереход к следующему сообщения
pr0r0k   Russian Federation
Сообщений: 178
Зарегистрирован: February 2008
Географическое положение: Омск
Дважды бывалый
дошил я малютку Rolling Eyes если завтра ветер будет, то попробую запустить =) стропы из лески тупо привежу (силовые)
Laughing по комнате когды "быстро передвигался" взлетает до потолка =) это на дистанции 4.5 метра, надеюсь что полетит нормально =)

[Обновления: Mon, 24 March 2008 20:25]

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #10006 является ответом на сообщение #4940] Wed, 26 March 2008 08:01 Переход к предыдущему сообщенияПереход к следующему сообщения
pr0r0k   Russian Federation
Сообщений: 178
Зарегистрирован: February 2008
Географическое положение: Омск
Дважды бывалый

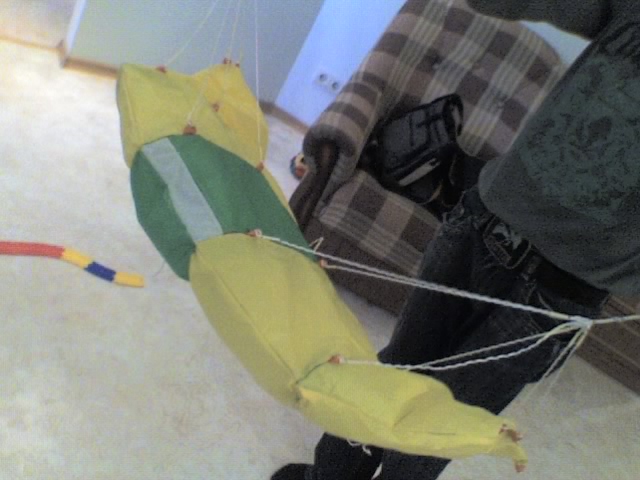

фото после надутия пылесосом, хоть и без клапана, а воздух держит минуту точно Smile
index.php/fa/3605/0/
  • Вложение: ABCD0012.JPG
    (Размер: 99.02KB, Загружено 2398 раз)

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #10007 является ответом на сообщение #4940] Wed, 26 March 2008 12:21 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs   Ukraine
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения
..у ти какой масенький! Smile

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #10009 является ответом на сообщение #10006] Wed, 26 March 2008 18:00 Переход к предыдущему сообщенияПереход к следующему сообщения
master_70   Russian Federation
Сообщений: 481
Зарегистрирован: January 2007
Географическое положение: Kirov
Гуру кайтостроения
А проект сам делал?

Кайт клуб "Za Vetrom" Киров
Доски на заказ.

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #10010 является ответом на сообщение #4940] Wed, 26 March 2008 18:33 Переход к предыдущему сообщенияПереход к следующему сообщения
pr0r0k   Russian Federation
Сообщений: 178
Зарегистрирован: February 2008
Географическое положение: Омск
Дважды бывалый
не, проект с форума взял =) кто то делал его уже из полиэтилена =)
ну вот файл....
жаль второй день штиль полный =(...обычно на набережной дует всегда со стороны реки...как говорится ветра всем =)
  • Вложение: циклоп.sle
    (Размер: 6.32KB, Загружено 514 раз)

[Обновления: Wed, 26 March 2008 18:54]

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #10011 является ответом на сообщение #10010] Thu, 27 March 2008 00:18 Переход к предыдущему сообщенияПереход к следующему сообщения
master_70   Russian Federation
Сообщений: 481
Зарегистрирован: January 2007
Географическое положение: Kirov
Гуру кайтостроения
ага понятно.
это я для тренировки шитья его нагородил .
у него надо стоповку настраивать

Кайт клуб "Za Vetrom" Киров
Доски на заказ.

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #10025 является ответом на сообщение #4940] Thu, 27 March 2008 18:24 Переход к предыдущему сообщенияПереход к следующему сообщения
pr0r0k   Russian Federation
Сообщений: 178
Зарегистрирован: February 2008
Географическое положение: Омск
Дважды бывалый

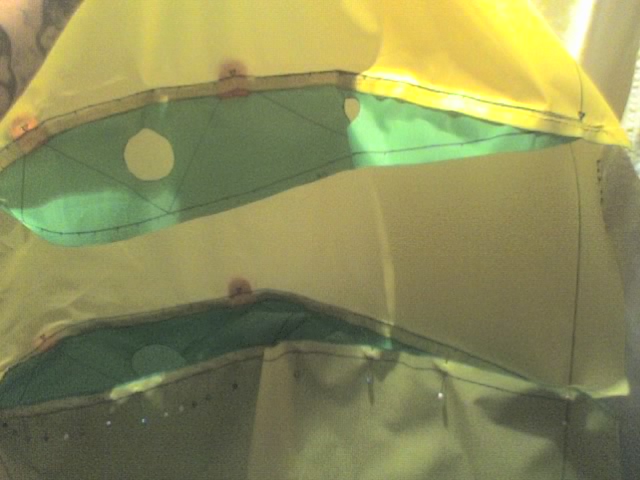

Smile я понял, я его тоже для тренировки сделал, щас сшил низ с нервюрами на большом, начал закрывать верхом, завтра доделаю до конца =)
П.С. а как он летает с родной строповкой?
index.php/fa/3622/0/
  • Вложение: ABCD0015.JPG
    (Размер: 86.74KB, Загружено 2254 раза)

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #10032 является ответом на сообщение #10025] Fri, 28 March 2008 07:08 Переход к предыдущему сообщенияПереход к предыдущему сообщения
master_70   Russian Federation
Сообщений: 481
Зарегистрирован: January 2007
Географическое положение: Kirov
Гуру кайтостроения
он у меня был из полиэтилена ,тяжелый.
пришлось на месте страповку регулировать. фиг его знает как он будет летатьс нормальной тканью Very Happy

Кайт клуб "Za Vetrom" Киров
Доски на заказ.

Известить модератора
