Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #26158 является ответом на сообщение #26157] Fri, 14 October 2011 19:51 Переход к предыдущему сообщенияПереход к следующему сообщения
rasteslav
Сообщений: 529
Зарегистрирован: January 2010
Географическое положение: г.Балашов (Сар...
Гуру кайтостроения
Как что шить и как что подгибать много раз описывали, в этой теме, сначала темы полистай точно найдёшь. Тут ещё можно посмотреть http://www.kiting.org.ua/forum/index.php/t/820/
Что шить то собрался?

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #26159 является ответом на сообщение #26157] Fri, 14 October 2011 20:11 Переход к предыдущему сообщенияПереход к следующему сообщения
BALLOON   Sweden
Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...
Гуру кайтостроения
BELIAR писал(а) Птн, 14 Октябрь 2011 22:49
а какими швами лучше шить и как подгибать ткань ?

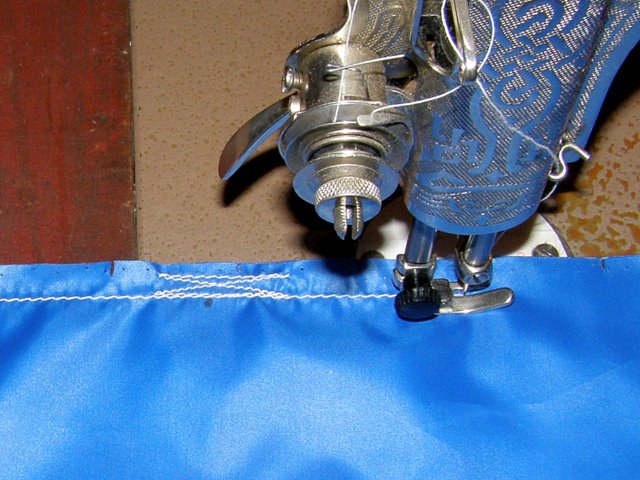

Я вот так пришивал петли.

index.php/fa/10517/0/

В пять проходов + ещё один проход, пристрачивая припуски к не нервюре.
Не особо сложно, не особо долго, зато хороший запас прочности крепления петли! Cool
Всё прямой строчкой. Smile
Хотя, пристрачивая припуски к нервюре, можно пройти и трёхстежковым зигзагом. Ещё крепче будит. Very Happy

p.s. читай форум!Всё уже давно расписано.
  • Вложение: P9100025-2.JPG
    (Размер: 86.09KB, Загружено 1186 раз)

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #26161 является ответом на сообщение #26159] Fri, 14 October 2011 20:36 Переход к предыдущему сообщенияПереход к следующему сообщения
Amelin
Сообщений: 356
Зарегистрирован: September 2010
Географическое положение: Липецк
Гуру кайтостроения

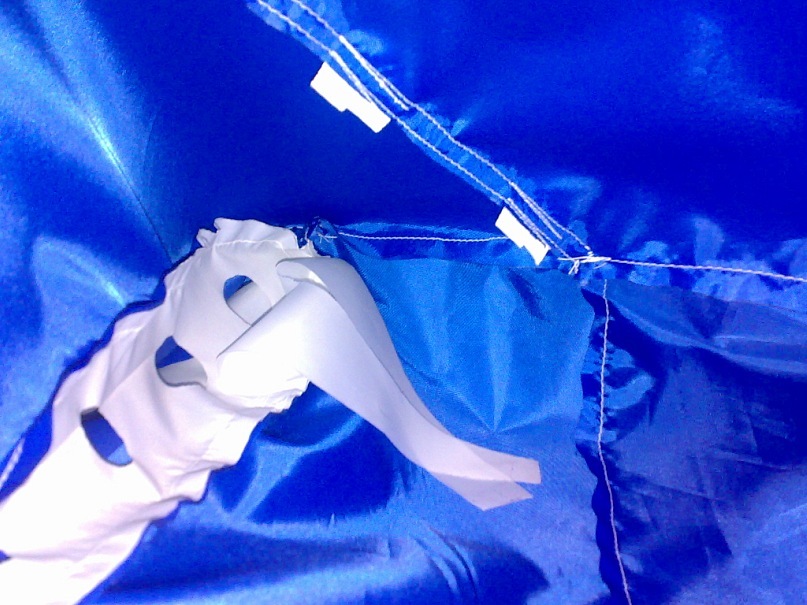

Вот ещё.

index.php/fa/10519/0/
  • Вложение: 1.jpg
    (Размер: 151.20KB, Загружено 1157 раз)


ПРИДУМАЙ САМ!

[Обновления: Fri, 14 October 2011 20:36]

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #26162 является ответом на сообщение #4940] Fri, 14 October 2011 20:51 Переход к предыдущему сообщенияПереход к следующему сообщения
BELIAR   Russian Federation
Сообщений: 35
Зарегистрирован: September 2011
Немножко бывалый
спасибо за помощь .шить собрался MF-2

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #26163 является ответом на сообщение #26162] Fri, 14 October 2011 21:32 Переход к предыдущему сообщенияПереход к следующему сообщения
rasteslav
Сообщений: 529
Зарегистрирован: January 2010
Географическое положение: г.Балашов (Сар...
Гуру кайтостроения
В MF-2 куча недочётов, которые выли со временем выявлены и устранены в MF-3 и Холодке. Советую что то из них шить или MF-2 доделанный Картузом, в ветке "Ещё один мегафойл" проект.

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #26166 является ответом на сообщение #4940] Fri, 14 October 2011 23:02 Переход к предыдущему сообщенияПереход к следующему сообщения
BELIAR   Russian Federation
Сообщений: 35
Зарегистрирован: September 2011
Немножко бывалый
если не сложно можете скинуть ссылку на проект MF-3 .Тут так много веток искать буду 2 недели.

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #26167 является ответом на сообщение #26166] Fri, 14 October 2011 23:21 Переход к предыдущему сообщенияПереход к следующему сообщения
rasteslav
Сообщений: 529
Зарегистрирован: January 2010
Географическое положение: г.Балашов (Сар...
Гуру кайтостроения
про MF-3 почитать можно тут http://www.kiting.org.ua/forum/index.php/mv/msg/656/0/320/
и тут http://www.kiting.org.ua/forum/index.php/mv/msg/820/0/100/
проект во вложении
  • Вложение: MF-3_5m2.rar
    (Размер: 9.53KB, Загружено 315 раз)

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #26168 является ответом на сообщение #26167] Sat, 15 October 2011 00:00 Переход к предыдущему сообщенияПереход к следующему сообщения
Sancho   Russian Federation
Сообщений: 347
Зарегистрирован: February 2010
Географическое положение: г.Донецк
Гуру кайтостроения
Парни, это не правильная сборка!
1 шов - соеденительный,без застрочки петли!
2 шов - силовой, отгиб пристрачиваем к нервюре тоже прямым швом, но на месте петли делаем застрочку!!!
Будьте внимательны!

"Летать и строить, строить и летать" С.П.Королев

[Обновления: Sat, 15 October 2011 00:02]

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #26169 является ответом на сообщение #26168] Sat, 15 October 2011 00:44 Переход к предыдущему сообщенияПереход к следующему сообщения
rasteslav
Сообщений: 529
Зарегистрирован: January 2010
Географическое положение: г.Балашов (Сар...
Гуру кайтостроения
Sancho писал(а) Сбт, 15 Октябрь 2011 01:00
Парни, это не правильная сборка!
1 шов - соеденительный,без застрочки петли!
2 шов - силовой, отгиб пристрачиваем к нервюре тоже прямым швом, но на месте петли делаем застрочку!!!
Будьте внимательны!

Тоже так же шью.
BALLOON и Amelin тоже хорошие варианты показали. Принял на заметку Cool

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #26170 является ответом на сообщение #26169] Sat, 15 October 2011 06:42 Переход к предыдущему сообщенияПереход к следующему сообщения
Amelin
Сообщений: 356
Зарегистрирован: September 2010
Географическое положение: Липецк
Гуру кайтостроения
Да какая разница... Very Happy Я уже наверное все типы сборок перепробовал. Сначала на первых кайтах были косяки, теперь их потихоньку исправляю. Тем не менее, ещё ни на одном кайте ничего не порвалось.

ПРИДУМАЙ САМ!

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #26174 является ответом на сообщение #4940] Sat, 15 October 2011 11:04 Переход к предыдущему сообщенияПереход к следующему сообщения
BELIAR   Russian Federation
Сообщений: 35
Зарегистрирован: September 2011
Немножко бывалый

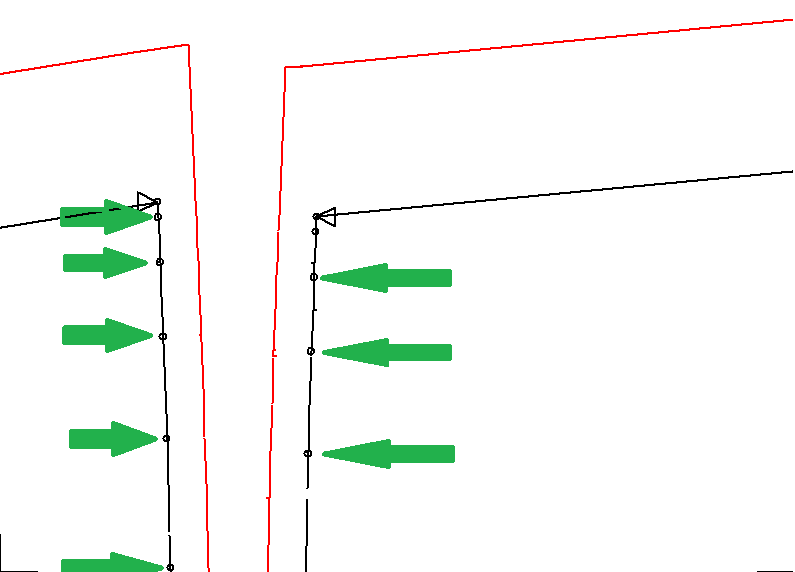

что обозначает на раскрое отмеченное стрелками ?index.php/fa/10521/0/

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #26176 является ответом на сообщение #26174] Sat, 15 October 2011 11:51 Переход к предыдущему сообщенияПереход к следующему сообщения
rasteslav
Сообщений: 529
Зарегистрирован: January 2010
Географическое положение: г.Балашов (Сар...
Гуру кайтостроения
Треугольниками обозначается место куда будет пришиваться петелька для строп,
а то что ты стрелками указал это реперные точки, по ним можно не затейливый рисунок сделать.
А так на них ни кто внимания не обращает.

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #26177 является ответом на сообщение #26174] Sat, 15 October 2011 12:36 Переход к предыдущему сообщенияПереход к следующему сообщения
BALLOON   Sweden
Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...
Гуру кайтостроения
BELIAR писал(а) Сбт, 15 Октябрь 2011 15:04
что обозначает на раскрое отмеченное стрелками ?index.php/fa/10521/0/

Это точки (метки) для совмещения деталей при сшивании. Чтобы при сборке не получались какие ни будь складки и перекосы.

p.s. НЕ ЛЕНИСЬ!!! ЧИТАЙ ФОРУМ!!!
99% вопросов начинающих, и твоих в том числе, уже неоднократно обсуждались! Cool

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #26200 является ответом на сообщение #4940] Mon, 17 October 2011 16:03 Переход к предыдущему сообщенияПереход к следующему сообщения
BELIAR   Russian Federation
Сообщений: 35
Зарегистрирован: September 2011
Немножко бывалый
Собрался распечатывать.Неожиданно созрел глупый вопрос поискал решений но так ничего толком и не понял.Вот собственно сам вопрос: Как распечатать в surfplan ? как я понял нужно делать как тут http://www.kiting.org.ua/forum/index.php/m/5250/#msg_5250 с 1 по 7 пункт. так или я неправильно понял?

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #26201 является ответом на сообщение #26176] Mon, 17 October 2011 16:46 Переход к предыдущему сообщенияПереход к следующему сообщения
Rave_n   United States
Сообщений: 622
Зарегистрирован: December 2007
Географическое положение: Ленинградска�...
Гуру кайтостроения
rasteslav писал(а) Сбт, 15 Октябрь 2011 12:51

А так на них ни кто внимания не обращает.

не обращает тот, кому не важно как кайт полетит.
Шить по точкам ОБЯЗАТЕЛЬНО! Иначе профиль получится не такой как в проекте.
To BELIAR:
не правильно ты понял. Рпаспечатывать как и в любой программе: Файл->принт. Или Ctrl+P

Движущая сила человечества — дух творческой неудовлетворенности

[Обновления: Mon, 17 October 2011 16:48]

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #26202 является ответом на сообщение #4940] Mon, 17 October 2011 16:48 Переход к предыдущему сообщенияПереход к следующему сообщения
glarione
Сообщений: 191
Зарегистрирован: March 2011
Географическое положение: Сургут
Дважды бывалый
всё куда проще: если уж совсем не хочешь морочиться (делать абстрактные рисунки там полоску поперек) а делать всё проще, то
File> print setup> из небольших познаний английского можно сделать небольшие настройки (во-1 выбрать принтер, во-2 какой формат, ну вообще формат обычно у всех а4,кстати если печатаешь а3, и не допечатал то лучше заново всё в а4 столько мороки это подгонять, в-3 выбрать ориентировку горизонтально или вертикально, ну тут совсем просто, кому как нравится) потом идем в print preview, там смотрим пару листов как и что, каким вариантом печатать (сепарат, урезаный,фул и т.д.) если всё нравится то идем в принт там уже , собственно, пара кликов кнопки Окей, и погнала печать Rolling Eyes

Готовы: Дельта, Trainerkite (pr0r0k)
стропится: Мегафойл 3 (5м2)

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #26203 является ответом на сообщение #4940] Mon, 17 October 2011 17:12 Переход к предыдущему сообщенияПереход к следующему сообщения
BELIAR   Russian Federation
Сообщений: 35
Зарегистрирован: September 2011
Немножко бывалый
Цитата:
не обращает тот, кому не важно как кайт полетит.
Шить по точкам ОБЯЗАТЕЛЬНО! Иначе профиль получится не такой как в проекте.

конечно же буду шить по точкам по ним и легче получится Rolling Eyes

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #26204 является ответом на сообщение #4940] Mon, 17 October 2011 17:17 Переход к предыдущему сообщенияПереход к следующему сообщения
BELIAR   Russian Federation
Сообщений: 35
Зарегистрирован: September 2011
Немножко бывалый
Цитата:
не правильно ты понял. Рпаспечатывать как и в любой программе: Файл->принт. Или Ctrl+P

Просто подумал вдруг если просто так печатать будут ошибки в распечатке или еще что нибудь в этом духе.Как говорится 7 раз отмерь один раз отрежь

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #26220 является ответом на сообщение #4940] Wed, 19 October 2011 23:17 Переход к предыдущему сообщенияПереход к следующему сообщения
BELIAR   Russian Federation
Сообщений: 35
Зарегистрирован: September 2011
Немножко бывалый

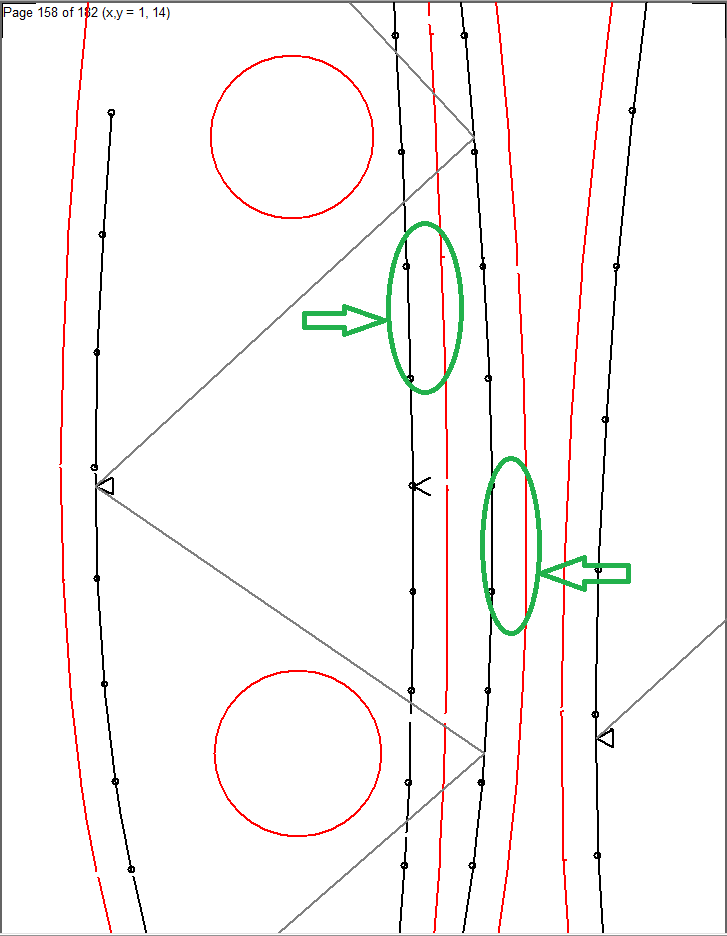

как пришивать нервюру,если можно нарисуйте для наглядности.и для чего на выкройке показано два шва рядом (выделил зеленым)?index.php/fa/10532/0/
  • Вложение: 5.png
    (Размер: 38.15KB, Загружено 1018 раз)

Известить модератора

Re: Изготавливаю парафойл (инструкция для чайника) [сообщение #26221 является ответом на сообщение #26220] Wed, 19 October 2011 23:36 Переход к предыдущему сообщенияПереход к предыдущему сообщения
Sancho   Russian Federation
Сообщений: 347
Зарегистрирован: February 2010
Географическое положение: г.Донецк
Гуру кайтостроения
Товарищ Белиар! Эта выкройка и все последующие- поставлены в эконом печать, т.е как пирог, - выкройк в выкройке - то есть склеиваем, вырезаем по внешнему контуру, кроим, опять режим бумагу по внешнему контуру и опять кроим, и так до ушей (соответственно так и все нервюры и панели и т.п.)
Что бы не было проблем, необходимо перед тем как печатать, в настройках печати Surfplan,поставить печать Separate (сепарейт т.е все лекала по отдельности) + необходимо поставить Разметку точек по которым будете сшивать детал - Profil point (все в той же вкладке настройка печати, только ниже пункт)
Вроде понятно объяснил. Smile

"Летать и строить, строить и летать" С.П.Королев

Известить модератора
