Re: ЛЕТАЛОВО ,ИСПЫТАЛОВО. [сообщение #11184 является ответом на сообщение #11183] Thu, 02 October 2008 08:15 Переход к предыдущему сообщенияПереход к следующему сообщения
nion   Russian Federation
Сообщений: 535
Зарегистрирован: November 2006
Географическое положение: Краснодар
Гуру кайтостроения
Поставь сеточку и проблема уйдет, хоть я и не профи в фойлах , но мне кажется, что секции уже надо, тогда меньше искажений купола будет и форма купола будет та на которую ты и расчитывал.

Благодаря кризису я снова на ногах, банк забрал машину....хорошо что на работу ездить не надо, сократили.

Известить модератора

Re: ЛЕТАЛОВО ,ИСПЫТАЛОВО. [сообщение #11186 является ответом на сообщение #5264] Thu, 02 October 2008 09:59 Переход к предыдущему сообщенияПереход к следующему сообщения
pr0r0k   Russian Federation
Сообщений: 178
Зарегистрирован: February 2008
Географическое положение: Омск
Дважды бывалый
Картуз, идея хорошая, тока думаю надо закрыть наоборот, чтобы снизу узкая часть была, а сверху широкая, так заборники сместятся назад и лобик будет более ровный, как на скоростных парашутах.
Тока вот как их туда зашить =) буду пробовать, но сначала попробую на всей строповке облетать =)

Известить модератора

Re: ЛЕТАЛОВО ,ИСПЫТАЛОВО. [сообщение #11188 является ответом на сообщение #11186] Thu, 02 October 2008 10:46 Переход к предыдущему сообщенияПереход к следующему сообщения
kartuz   Latvia
Сообщений: 1824
Зарегистрирован: September 2006
Географическое положение: latvija
Гуру кайтостроения
нет,нет если вшить наоборот заборники очень низко будут.
возможно плохо наполняться на малых углах атаки,
вшить думаю не проблема воткрытые заборники.сначала длинную сторону пристрочить внахлест а потом короткую.
да слух а кинь пож проэкт посмтрю.чтото найти его не могу.

Известить модератора

Re: ЛЕТАЛОВО ,ИСПЫТАЛОВО. [сообщение #11189 является ответом на сообщение #5264] Thu, 02 October 2008 11:03 Переход к предыдущему сообщенияПереход к следующему сообщения
Jazzz   Russian Federation
Сообщений: 359
Зарегистрирован: November 2005
Географическое положение: Питер
Гуру кайтостроения
парни! размер и расположение заборников легко считается в xfoil'е или xflr5, тут гадать сверху или снизу особого смысла нет =)

Известить модератора

Re: ЛЕТАЛОВО ,ИСПЫТАЛОВО. [сообщение #11204 является ответом на сообщение #5264] Sat, 04 October 2008 15:47 Переход к предыдущему сообщенияПереход к следующему сообщения
pr0r0k   Russian Federation
Сообщений: 178
Зарегистрирован: February 2008
Географическое положение: Омск
Дважды бывалый
Я лично не понял как пользоваться этими программами =)
Картуз, лови проект, тот с которого я печатал
  • Вложение: miniPSYHO.rar
    (Размер: 7.40KB, Загружено 304 раза)

Известить модератора

Re: ЛЕТАЛОВО ,ИСПЫТАЛОВО. [сообщение #11616 является ответом на сообщение #5264] Tue, 02 December 2008 18:51 Переход к предыдущему сообщенияПереход к следующему сообщения
pr0r0k   Russian Federation
Сообщений: 178
Зарегистрирован: February 2008
Географическое положение: Омск
Дважды бывалый
Кстати, недавно запускал фойл, летает классно, тока как пилотажку за 2 ряда, щас сшил все ряды строп, посажу на планку испытаю и фото выложу =)
Вообще хочу с этим кайтом летом на роликовых коньках кататься =) или зимой на коньках...
давал кайт моему другу, так его дочь, на сноуборде с ним немного каталась =) срывает неплохо =) правда ветер был 12-15 м/с Rolling Eyes

Известить модератора

Re: ЛЕТАЛОВО ,ИСПЫТАЛОВО. [сообщение #12451 является ответом на сообщение #5264] Tue, 07 April 2009 18:27 Переход к предыдущему сообщенияПереход к следующему сообщения
mak31415   Ukraine
Сообщений: 490
Зарегистрирован: March 2007
Гуру кайтостроения

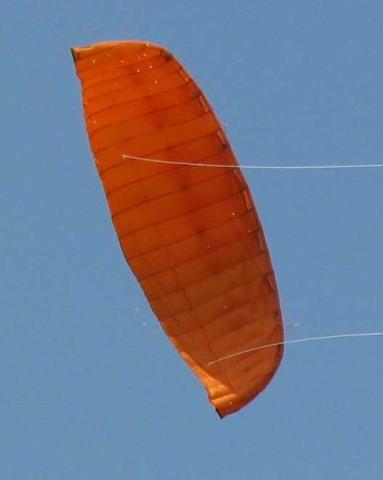

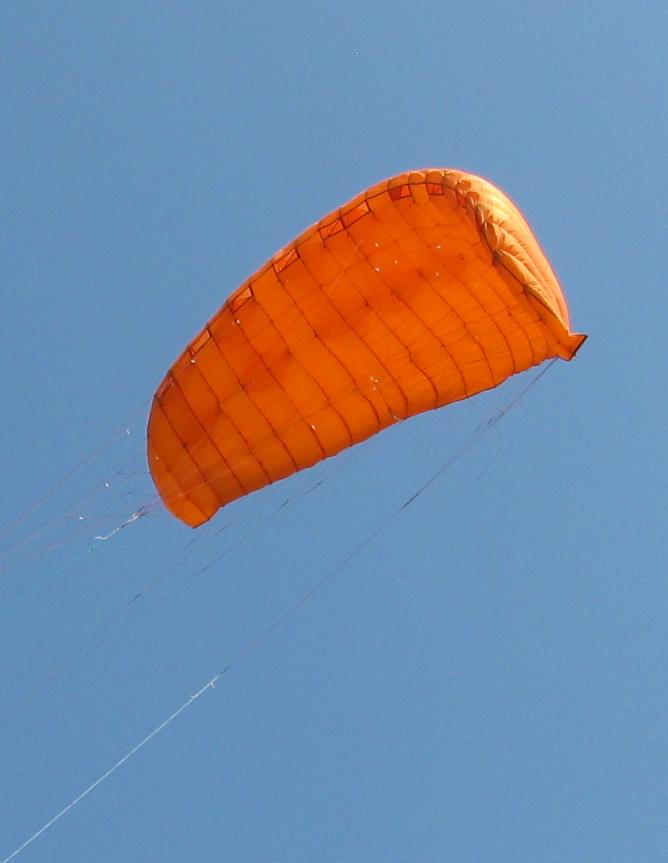

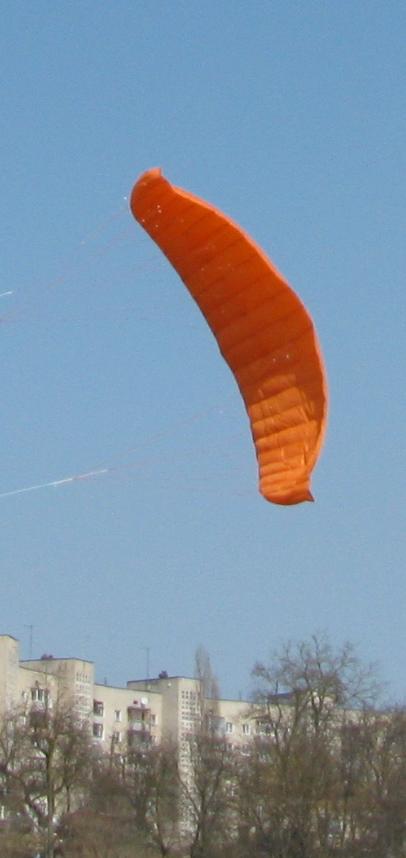

Всем привет. Вчера попробовал новый кайт. Полетел сразу. Площадь 8.5. Получился в меру тягловый и в довольно маневренный. Поэкспериментировать с центропланом не успел.

index.php/fa/4809/0/ index.php/fa/4810/0/

index.php/fa/4811/0/ index.php/fa/4812/0/


Задача: тягловый вариант птицы плюс уменьшение индукционного сопротивления, использование рефлекторного профиля для стабилизации и втягиваемый центроплан. Как всегда компромис чего-то с чем-то.

Профиль Бионик по всему куполу.
Площадь 8,5 м.кв.
Удлинение 4,0
Толщина 18%. На концовках сужение профиля до 16%.
Косые нервюры 100% на А и В (в принципе можно и на С)
Воздухозаборники 2,5 - 6%, Планируется сетка и клапана.
На концовках "сливных" клапана на липучке

Поправка на растяжение ткани - стандартная угольная
25 75
25 80
3,5% 3%

Арочность типа Rasta, с коррекциями на птицу.
Проектировочный вариант углов: центр 0, концовки +5
Тов поинт 20% от хорды на 67% размаха.
Строповка: Основная схема 2А 2В 2С
законцовки - кайтовая, во свободными краями
Отдельно строповка клевант 4-11 нервюры (12,13 свободны)
Центроплан (традиционно)
  • Вложение: 1.JPG
    (Размер: 19.29KB, Загружено 828 раз)
  • Вложение: 2.JPG
    (Размер: 19.72KB, Загружено 853 раза)
  • Вложение: 3.JPG
    (Размер: 28.29KB, Загружено 827 раз)
  • Вложение: 4.JPG
    (Размер: 34.94KB, Загружено 847 раз)

Известить модератора

Re: ЛЕТАЛОВО ,ИСПЫТАЛОВО. [сообщение #12459 является ответом на сообщение #5264] Wed, 08 April 2009 05:35 Переход к предыдущему сообщенияПереход к следующему сообщения
PARAMASTER   Russian Federation
Сообщений: 1527
Зарегистрирован: February 2007
Гуру кайтостроения
mak31415

Зачетные фотки и кайтец прикольный получился этот ты с Гельвинора пошил?
и управление на ручках или планке.
Rolling Eyes

Известить модератора

Re: ЛЕТАЛОВО ,ИСПЫТАЛОВО. [сообщение #12482 является ответом на сообщение #12459] Thu, 09 April 2009 19:47 Переход к предыдущему сообщенияПереход к следующему сообщения
mak31415
Сообщений: 490
Зарегистрирован: March 2007
Гуру кайтостроения
Привет. ПРикольно, но я не знал из чего шью этот кайт. Просто я распорол старый толком не летавший параплан Орион конструкции Зайцева и самопального пошива. И из него пошил этот кайт. Сегодня узнал из чего шил. Это каррингтон. Управление на ручках. Может и поставлю на планку, но пока мне хочется "поиграться" на ручках.

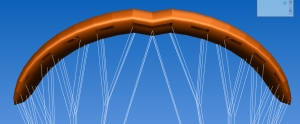

Это как задумывалось
index.php/fa/4836/0/ index.php/fa/4835/0/

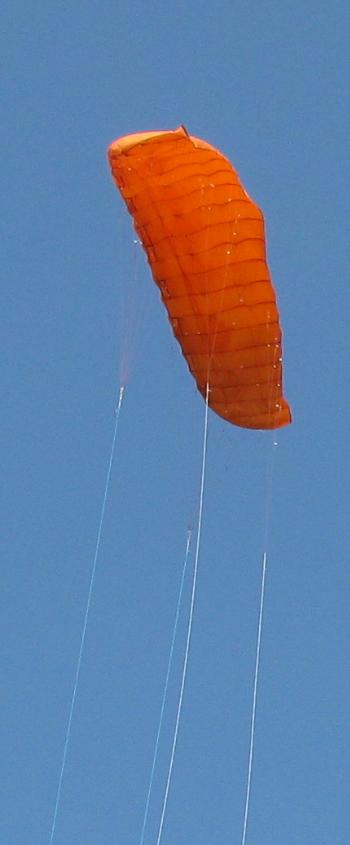

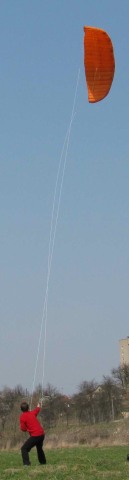

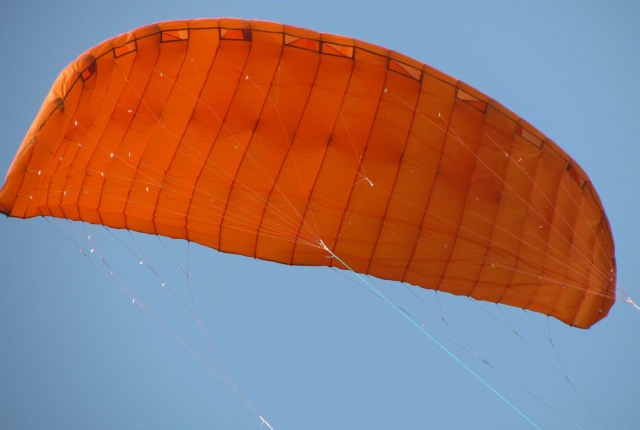

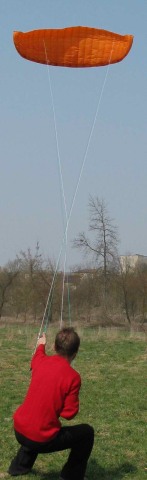

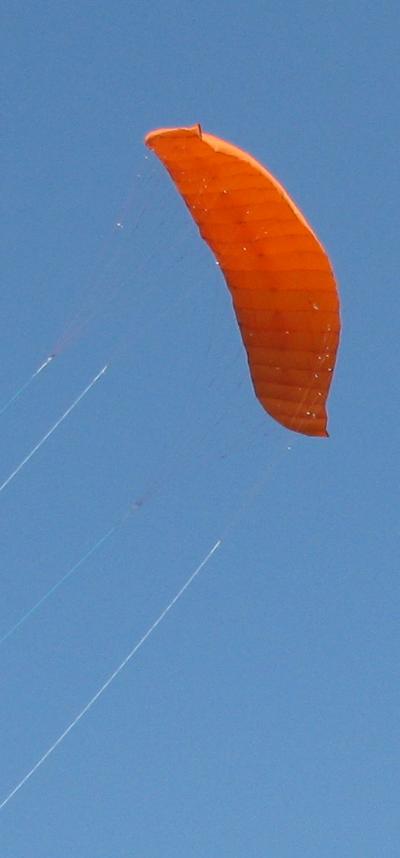

Вот несколько фоток сегодняшних испытаний. Кстати прицепил строповку на центральную нервюру. Ветер был стабоват, поэтому смысла ее всягивать не было.
index.php/fa/4838/0/

index.php/fa/4841/0/ index.php/fa/4842/0/ index.php/fa/4843/0/
  • Вложение: side_V.jpg
    (Размер: 9.98KB, Загружено 783 раза)
  • Вложение: front_V.jpg
    (Размер: 29.22KB, Загружено 797 раз)
  • Вложение: BIORST_20.jpg
    (Размер: 48.72KB, Загружено 807 раз)
  • Вложение: Rotation of BIORST_5.jpg
    (Размер: 14.58KB, Загружено 752 раза)
  • Вложение: Rotation of BIORST_13.jpg
    (Размер: 22.42KB, Загружено 780 раз)
  • Вложение: BIORST_7.jpg
    (Размер: 26.61KB, Загружено 735 раз)

Известить модератора

Re: ЛЕТАЛОВО ,ИСПЫТАЛОВО. [сообщение #12485 является ответом на сообщение #12482] Thu, 09 April 2009 21:49 Переход к предыдущему сообщенияПереход к следующему сообщения
kartuz   Latvia
Сообщений: 1824
Зарегистрирован: September 2006
Географическое положение: latvija
Гуру кайтостроения
о молодца!1
в принцыпе выглядит нормально только похоже с наполняемостью проблемы.или мне так по фотам кажется .
на ушах больше секций закрытых надо делать И.М.Х.О.
какието они вялые Very Happy
а вообще в целом молодец что продолжаеш эксперименты.
а я вот обленился , даже птицу дошить не могу, все больше катаюсь.
удачи!

Известить модератора

Re: ЛЕТАЛОВО ,ИСПЫТАЛОВО. [сообщение #12489 является ответом на сообщение #12485] Fri, 10 April 2009 00:28 Переход к предыдущему сообщенияПереход к следующему сообщения
mak31415   Ukraine
Сообщений: 490
Зарегистрирован: March 2007
Гуру кайтостроения
Спасибо. Удача всем нужна. Сегодня ветра почти что и не было. Мне интересно как поведет себя кайт в сильный ветер, и какой ветер для него будет максимальный при втягивании центроплана. И как это отразится на его поведении. В общем жду нормального ветра для испытаний. Rolling Eyes

Известить модератора

Re: ЛЕТАЛОВО ,ИСПЫТАЛОВО. [сообщение #12496 является ответом на сообщение #12489] Fri, 10 April 2009 15:52 Переход к предыдущему сообщенияПереход к следующему сообщения
PARAMASTER   Russian Federation
Сообщений: 1527
Зарегистрирован: February 2007
Гуру кайтостроения
mak31415 писал(а) Птн, 10 Апрель 2009 00:28

Спасибо. Удача всем нужна. Сегодня ветра почти что и не было. Мне интересно как поведет себя кайт в сильный ветер, и какой ветер для него будет максимальный при втягивании центроплана. И как это отразится на его поведении. В общем жду нормального ветра для испытаний. Rolling Eyes




Кстати а на подкупольных стропах что там за белые бирки висят?Или это застрочка такая? Rolling Eyes
ЭТ ж Орион Зайцева ж в 90-х годах шилось?! обалдеть еще живой,

Лекгкий кайт получился? Rolling Eyes

Известить модератора

Re: ЛЕТАЛОВО ,ИСПЫТАЛОВО. [сообщение #12499 является ответом на сообщение #12496] Fri, 10 April 2009 17:45 Переход к предыдущему сообщенияПереход к следующему сообщения
mak31415   Ukraine
Сообщений: 490
Зарегистрирован: March 2007
Гуру кайтостроения
Да кайт легкий. А белые бирки на стропах, просто не отодрал сразу. У меня такая техника пошива строп. Вначале меряю и маркирую все стропы, зашиваю петли и вешаю их на купол.

Известить модератора

Re: ЛЕТАЛОВО ,ИСПЫТАЛОВО. [сообщение #12516 является ответом на сообщение #5264] Sat, 11 April 2009 20:33 Переход к предыдущему сообщенияПереход к следующему сообщения
Zakhar
Сообщений: 188
Зарегистрирован: August 2007
Географическое положение: С-Петербург
Дважды бывалый
Картуз правильно говорит, на концах давление ниже, заборники полезно закрыть, можно клапанами. Вообще я делаю заборники чуть выше, профильность чуть меньше. Косынки в центр не парюсь- там так растягивает, что и без них держится нормально. Возможно, затяжка задней кромки маловата, как то похоже на раздувание. Вообще неплохо.

Известить модератора

Испытания первого кайта [сообщение #12524 является ответом на сообщение #5264] Sun, 12 April 2009 21:33 Переход к предыдущему сообщенияПереход к следующему сообщения
sanch.80   Russian Federation
Сообщений: 66
Зарегистрирован: January 2009
Географическое положение: г.Чебоксары,Ч�...
Бывалый+

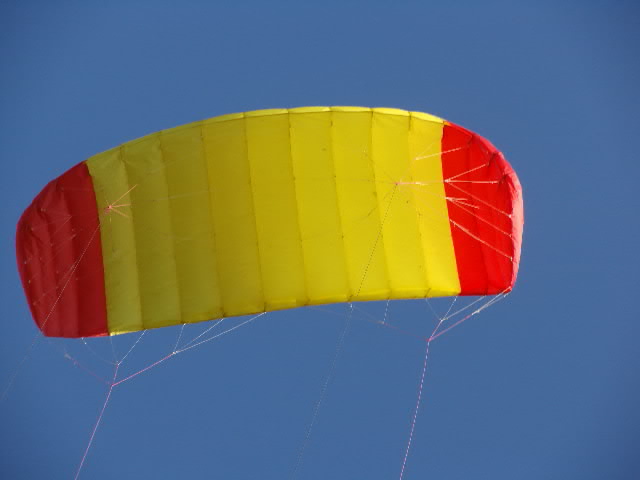

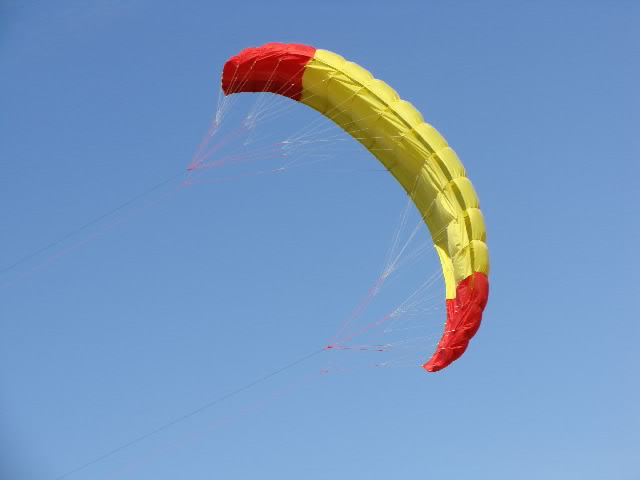

Вновь 10.04 и сегодня проводили пробные полеты кайта.Упражнялись водить восьмеркой,в общем то получается,сегодня ветер был слабеее,временами тяжело было оторвать от земли.Надо сказать это занятие это захватывает.
  • Вложение: 3.jpg
    (Размер: 40.15KB, Загружено 367 раз)


ICQ 377929646 sanch.80@jabber.ru

Известить модератора

Re: ЛЕТАЛОВО ,ИСПЫТАЛОВО. [сообщение #12525 является ответом на сообщение #5264] Sun, 12 April 2009 21:36 Переход к предыдущему сообщенияПереход к следующему сообщения
sanch.80   Russian Federation
Сообщений: 66
Зарегистрирован: January 2009
Географическое положение: г.Чебоксары,Ч�...
Бывалый+
Нет текста сообщения
  • Вложение: 2.jpg
    (Размер: 36.17KB, Загружено 362 раза)


ICQ 377929646 sanch.80@jabber.ru

Известить модератора

Re: ЛЕТАЛОВО ,ИСПЫТАЛОВО. [сообщение #12526 является ответом на сообщение #5264] Sun, 12 April 2009 21:40 Переход к предыдущему сообщенияПереход к следующему сообщения
sanch.80   Russian Federation
Сообщений: 66
Зарегистрирован: January 2009
Географическое положение: г.Чебоксары,Ч�...
Бывалый+
Почему то не получилось в одно сообщение фото вложить

ICQ 377929646 sanch.80@jabber.ru

Известить модератора

Re: ЛЕТАЛОВО ,ИСПЫТАЛОВО. [сообщение #12527 является ответом на сообщение #5264] Sun, 12 April 2009 21:43 Переход к предыдущему сообщенияПереход к следующему сообщения
sanch.80   Russian Federation
Сообщений: 66
Зарегистрирован: January 2009
Географическое положение: г.Чебоксары,Ч�...
Бывалый+
Нет текста сообщения

ICQ 377929646 sanch.80@jabber.ru

Известить модератора

Re: ЛЕТАЛОВО ,ИСПЫТАЛОВО. [сообщение #12528 является ответом на сообщение #5264] Sun, 12 April 2009 21:53 Переход к предыдущему сообщенияПереход к следующему сообщения
sanch.80   Russian Federation
Сообщений: 66
Зарегистрирован: January 2009
Географическое положение: г.Чебоксары,Ч�...
Бывалый+
Вот еще

ICQ 377929646 sanch.80@jabber.ru

Известить модератора

Re: ЛЕТАЛОВО ,ИСПЫТАЛОВО. [сообщение #12529 является ответом на сообщение #5264] Sun, 12 April 2009 21:59 Переход к предыдущему сообщенияПереход к предыдущему сообщения
sanch.80   Russian Federation
Сообщений: 66
Зарегистрирован: January 2009
Географическое положение: г.Чебоксары,Ч�...
Бывалый+


ICQ 377929646 sanch.80@jabber.ru

Известить модератора
