| Re: маунтинборд (hands made) [сообщение #9986 является ответом на сообщение #7768] |
Mon, 24 March 2008 20:15   |
Royzman
Сообщений: 360
Зарегистрирован: November 2007
Географическое положение: Украина, Днеп�...
|
Гуру кайтостроения |
|
|
Всем привет!!
Начал работу по изготовлению маунта.
По совету ВВС начал с дэки. Сделал стапель, но дэку буду не гнуть с шпона а делать из стеклоткани и смолы, в сердечник добавлю шпона, резаного на полосочки, только вот ещё не продумал как его туда влепить.
Переклейку хочу делать такую:
1. декоративный слой
2. 4-6 слоёв стеклоткани
3. Переклейка из стеклотканеой ленты шириной 30мм в виде колоса(наискось)
4. 2 слоя ткани
5. рейки из шпона
потом пункты 4,3,2,1
Может вместо реек кину сплошной слой Рагожи
+ ковсему усилить дополнительными слоями угя и кевлара те места где дэка начинает делать изгиб под угыл. Там будет самоя жосткая нагрузка.
Длина проэкционной плоскости 1200мм
Подвески буду использовать от совкового скэйта МЕТЕОР, правда придёться доростить оси.
С весом дэки хочю вложиться в 2- 2,5 кг...дай Бог.
Толщина как получиться....
Колеса от тачек 250 мм.
Угол на концах дэки 33 градуса
Ну в общем все.
Что думаете?
VVS? Если есть возможность выложи фото стапеля которое я тебе мо ММС скидывал. СПС
|
|
|
|
| Re: маунтинборд (hands made) [сообщение #9989 является ответом на сообщение #7768] |
Mon, 24 March 2008 22:07 |
|
|
...вот фото:
...насчет веса композитной деки  ,ой незнаю,незнаю....
Чтоб получить нужную жесткость и нужный вес,придется долго эксперементировать..возможно. Просто представь кусок стеклотекстолита.Какой он должен быть толщины,чтоб нормально работал под весом катальщика? и теперь прикинь сколько он будет весить.
З.Ы. чета я начинаю страшилки расказывать..  короче,делай и катайся!
-
Вложение: ____133.jpg
(Размер: 31.97KB, Загружено 3398 раз)
|
|
|
|
|
|
|
|
|
|
|
|
| Re: маунтинборд (hands made) [сообщение #10104 является ответом на сообщение #7768] |
Wed, 02 April 2008 01:09 |
 |
Rave_n
Сообщений: 622
Зарегистрирован: December 2007
Географическое положение: Ленинградска�...
|
Гуру кайтостроения |
|
|
забыл сказать, что в этом проекте реализована простая система управления: наклонаем доску- раздвигаются "наклонные тяги" и колеса поворачиваются. Наклоняам доску влево- поворачиваем вправо, и наоборот. Для стабилизации колес используются пружины (от того же эспандера или просто резинки), которые крепятся межды колесами (левых и правых) (см. рис). Хотя такая схема поворотов не подойдет мне кажется, т.к. при движении кайта перпендикулярно ветру, кайт тянет но только вперед, но и вбок и кайтер, в таком случае, отклоняется в противоположный бок, дабы баланс соблюсти, равновесие, что приведет к повороту доски. Т.е. в таком случае доска будет стремиться повернуть в направлении "по-ветру". Что вы думаете по этому поводу?
Движущая сила человечества — дух творческой неудовлетворенности
|
|
|
|
| Re: маунтинборд (hands made) [сообщение #10106 является ответом на сообщение #7768] |
Wed, 02 April 2008 09:18 |
|
|
...ну,на маунте с кайтом деку нужно немного подругому,нежели кайтборд держать,т.е. стараться вести плоско к поверхности.В этом ничего сложного нет.
...вот еще присланные фото :
-
Вложение: ____150.jpg
(Размер: 33.03KB, Загружено 3322 раза)
-
Вложение: ____155.jpg
(Размер: 30.64KB, Загружено 3310 раз)
|
|
|
|
| Re: маунтинборд (hands made) [сообщение #10255 является ответом на сообщение #7768] |
Wed, 09 April 2008 16:35 |
Royzman
Сообщений: 360
Зарегистрирован: November 2007
Географическое положение: Украина, Днеп�...
|
Гуру кайтостроения |
|
|

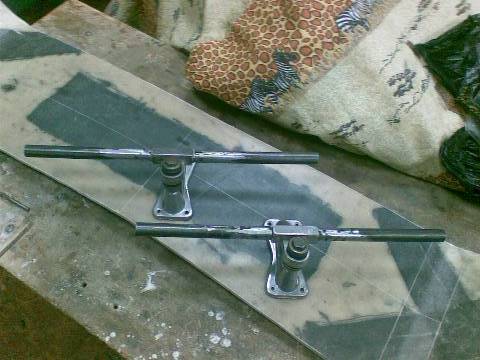

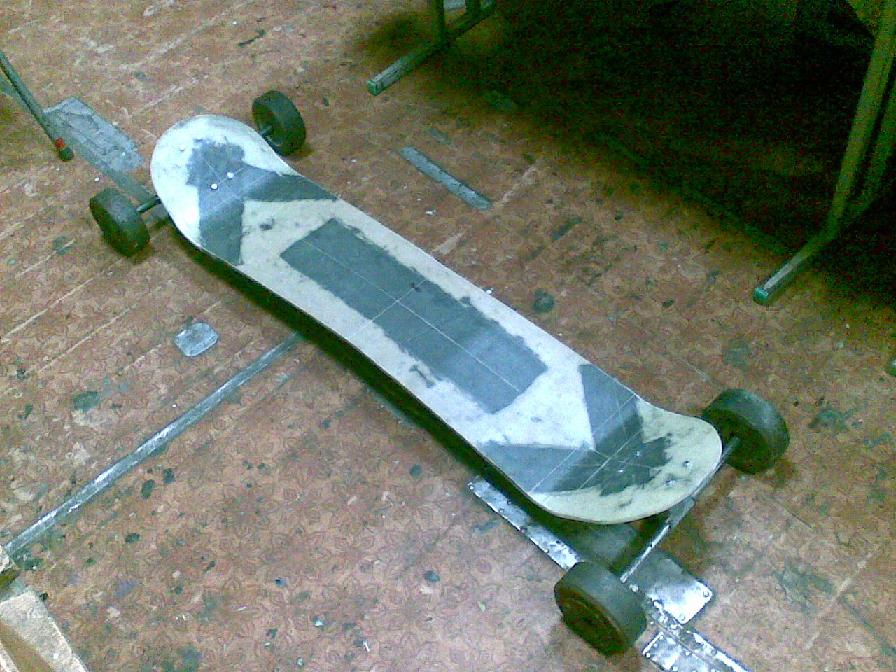

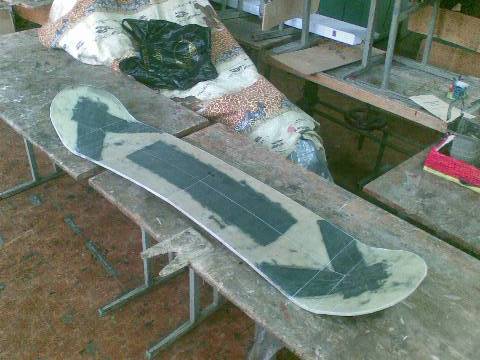

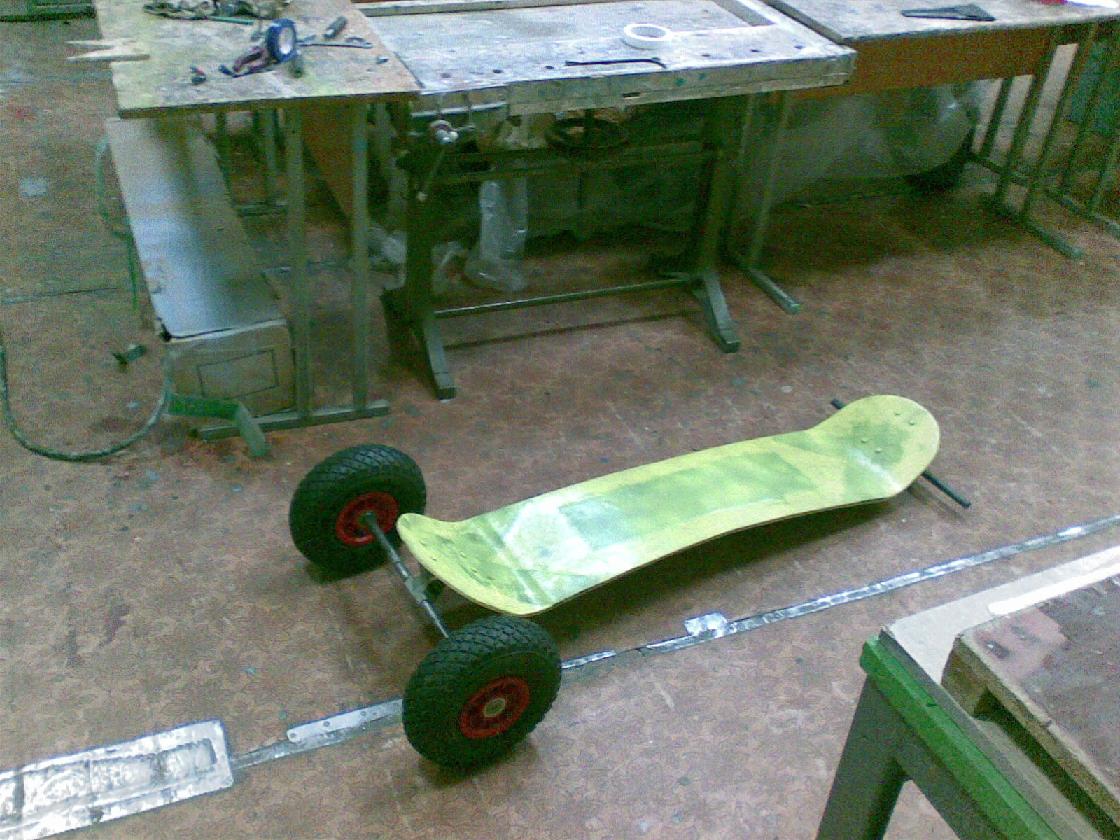

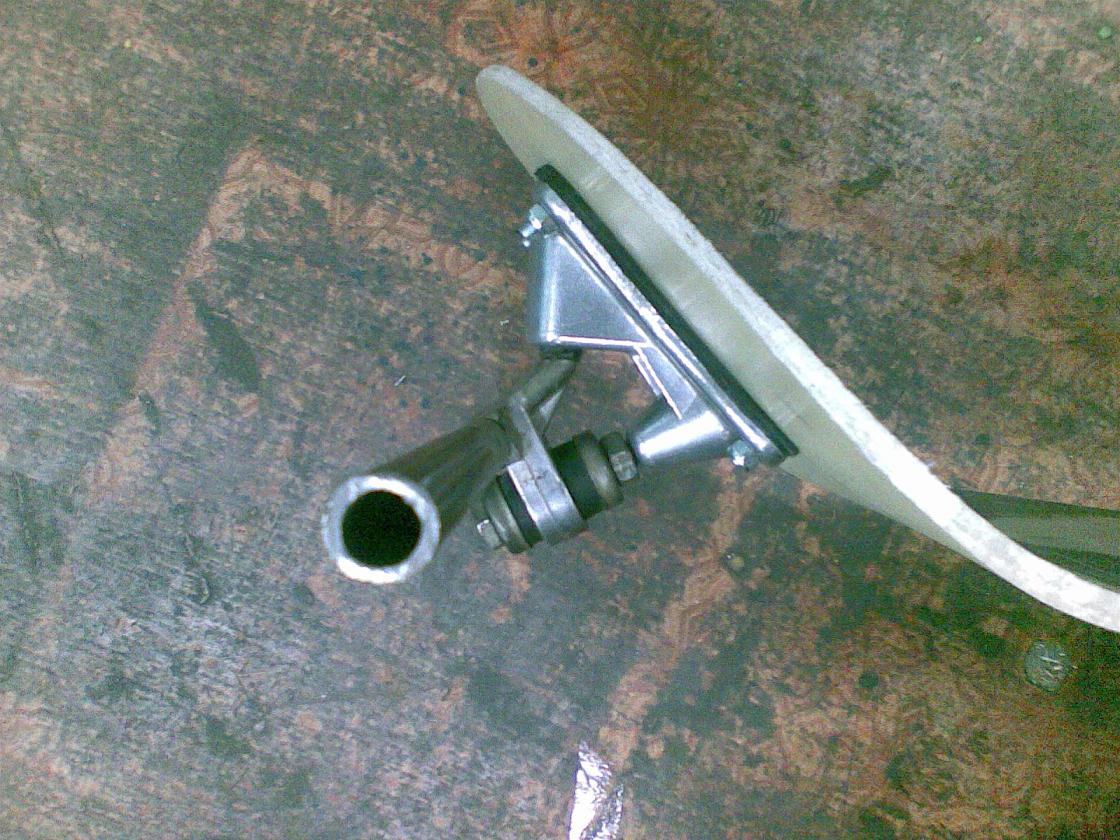

Вот некоторые фото из процесса изготовления маунта:
-
Вложение: Фото150.jpg
(Размер: 174.20KB, Загружено 3391 раз)
-
Вложение: Фото151.jpg
(Размер: 81.04KB, Загружено 3229 раз)
-
Вложение: Фото152.jpg
(Размер: 172.82KB, Загружено 3214 раз)
-
Вложение: Фото153.jpg
(Размер: 80.60KB, Загружено 3172 раза)
-
Вложение: Фото154.jpg
(Размер: 95.69KB, Загружено 3133 раза)
-
Вложение: Фото155.jpg
(Размер: 155.44KB, Загружено 3158 раз)
-
Вложение: Фото156.jpg
(Размер: 137.80KB, Загружено 3109 раз)
-
Вложение: Фото157.jpg
(Размер: 123.72KB, Загружено 3141 раз)
-
Вложение: Фото158.jpg
(Размер: 191.40KB, Загружено 3278 раз)
-
Вложение: Фото159.jpg
(Размер: 158.20KB, Загружено 3161 раз)
|
|
|
|
|
|
|
|
|
|
|
|
| Re: маунтинборд (hands made) [сообщение #10336 является ответом на сообщение #7768] |
Wed, 16 April 2008 14:51 |
|
|
Подскажите, какие колеса лучше взять 200мм или 250мм?
пока еще не определился что буду делать, но пока желание на кайтблейды больше чем на маунт...
А как устойчивость держать на маунте? нормально?
250мм
200мм
-
Вложение: ABCD0003.JPG
(Размер: 85.25KB, Загружено 3000 раз)
-
Вложение: ABCD0004.JPG
(Размер: 103.78KB, Загружено 3019 раз)
|
|
|
|
| Re: маунтинборд (hands made) [сообщение #10338 является ответом на сообщение #7768] |
Wed, 16 April 2008 17:30 |
|
|
...из предложенных ,бери те,что поменьше,хотя с металическими дисками всеравно тяжеловаты.
устойчивость на маунте очень даже хороша.Мы вон, с Royzmanом в воскресенье с кайтами по таким колдобинам катались,жуть просто.Ну а в поворотах устойчивость ограничена сцеплением с поверхностью,ну и небольшое скольжение можно устроить.
А так,я уже как-то говорил,с кайтом на маунте движение схоже с кайтбордом,а блейды на лыжи смахивать будут.
|
|
|
|
| Re: маунтинборд (hands made) [сообщение #10340 является ответом на сообщение #10338] |
Wed, 16 April 2008 18:51 |
|
|
| vvs писал(а) Срд, 16 Апреля 2008 17:30 |
...из предложенных ,бери те,что поменьше,хотя с металическими дисками всеравно тяжеловаты.
|
всетаки думаю маун, с креплениями мороки меньше, а то на блейды надо ботинки искать, а так, подвески уже есть...
а по весу, да, тежеловаты, но я на работе буду фрезеровать их, сделаю рисунок какойнить, заодно и облегчу немного =)
|
|
|
|
| Re: маунтинборд (hands made) [сообщение #10342 является ответом на сообщение #7768] |
Wed, 16 April 2008 19:47 |
|
|
... а на маунт нужно деку делать...
да блейды в самом простом варианте наверное можно из подручногаражных материаллов за вечер скрутить. вот только на лыжах я уже лет 15 не катался,ноги разъезжаться будут в разный стороны...
|
|
|
|
|
|
| Re: маунтинборд (hands made) [сообщение #10377 является ответом на сообщение #7768] |
Sat, 19 April 2008 12:56 |
|
|
Я начал уже делать, решил сделать из пластика деку, обклееную стеклотканью и эпоксидкой.
Пластик взял ПВХ 8мм, он конечно не подойдет (сломать не ломается, но гнется хорошо на метровой длине) как доска, буду делать "раму" из профиля, а на неё уже доску.
Все вырезал, сегодня попробую сделать первый слой стекловолокна...
хочу попробовать не простую стеклоткань, а стеклообои, он потоньше, да и структура после высыхания поэлостичней будет.
зашкурил и загнул на 10 градусов ( из-за скейтерских подвесок) думаю хватит...
Фото подвесок выложу завтра =)
-
Вложение: ABCD0006.JPG
(Размер: 97.64KB, Загружено 4718 раз)
-
Вложение: ABCD0008.JPG
(Размер: 88.69KB, Загружено 4405 раз)
-
Вложение: ABCD0007.JPG
(Размер: 99.62KB, Загружено 4342 раза)
