Re: нужен совет!!!! (кайтец на сильные ветра) [сообщение #29371 является ответом на сообщение #29368] Sun, 25 November 2012 14:21 Переход к предыдущему сообщенияПереход к следующему сообщения
kolia
Сообщений: 12
Зарегистрирован: October 2011
Новичок+
Цитата:
Поздравляю!!! Smile
Классно выглядит! Cool Особенно на первом фото! Чем надувал? Smile
Нормально ты переделал этот проект.

Рассказывай, как кайт ведёт себя при наполнении, как в полёте?
В какие ветра запускал?
В общем давай отчёт по первым испытаниям. Smile


Спасибо!
Надувал ртом Smile дул в центральный клапан.

Наполняется довольно быстро. На земле берусь руками за клапан и дергаю вверх, вниз (пускаю волну как бы). После этого цепляю планку, чуть поддёргиваю за силовые стропы, если ветер 5мс и больше, то к выходу в зенит кайт уже наполняется. Если ветра меньше, то 2-3 раза провожу через центр окна, кайт наполнен.
Если не пред надуть на земле, то кайт не управляется.

Максимальный ветер при котором запускал 7-8мс, в краю окна можно удерживать, но постоянно стремится упасть. над головой стоит хорошо. иногда при порывах залетает за спину, потом планирует обратно.
При ветре 3-4мс можно использовать как пилотажку, но постоянно надо крутить восьмёрки. в край окна идет и сразу падает.

Управляется хорошо. может разворачиваться в точке, но при таком повороте тяга сразу пропадает. поэтому притупил управление(с помощью WAC-Line) в пользу тяги при поворотах.

Известить модератора

Re: нужен совет!!!! (кайтец на сильные ветра) [сообщение #29373 является ответом на сообщение #8397] Sun, 25 November 2012 17:29 Переход к предыдущему сообщенияПереход к следующему сообщения
kolia
Сообщений: 12
Зарегистрирован: October 2011
Новичок+
index.php/fa/11480/0/

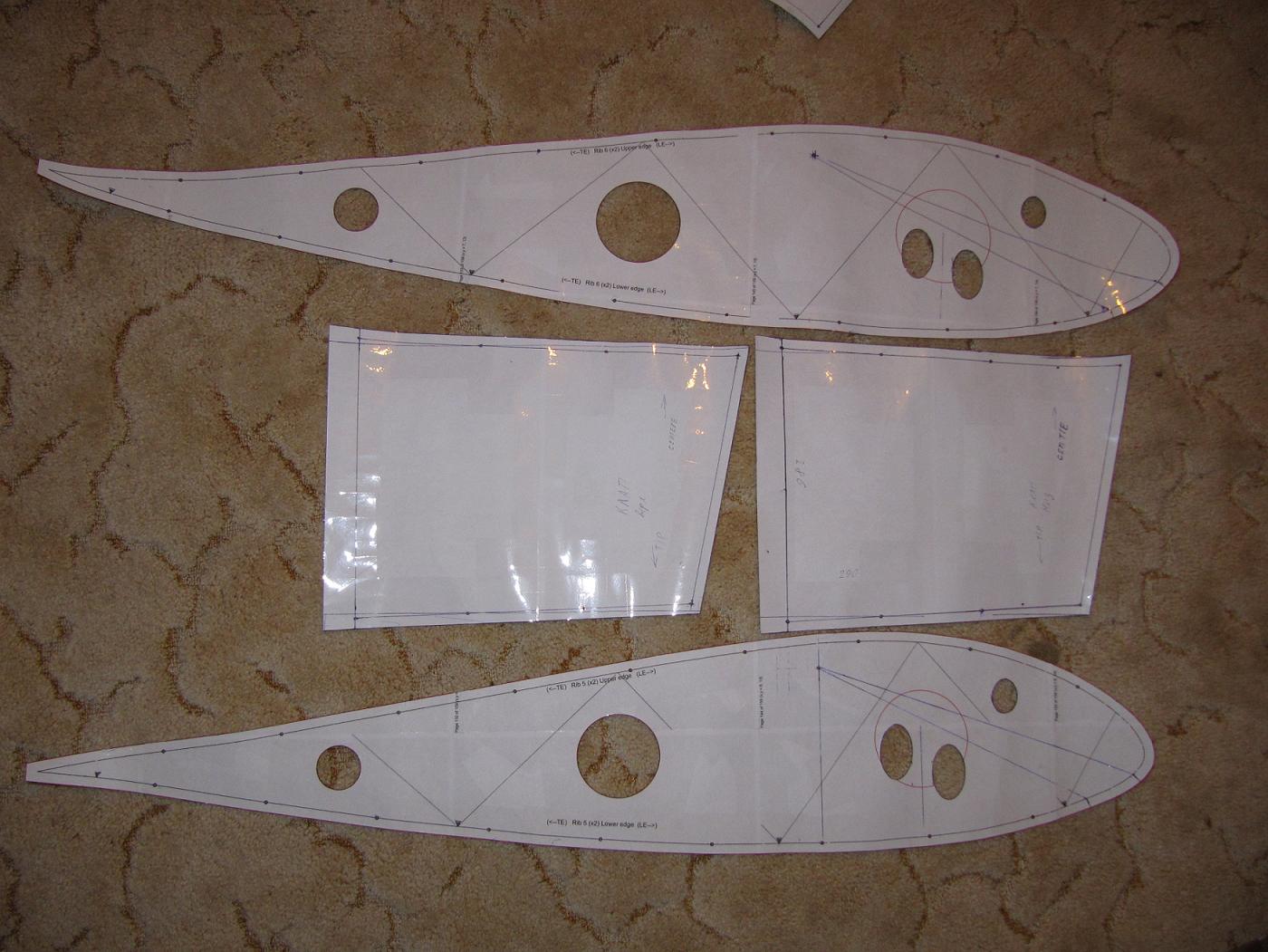

выкройка центрального клапана, и место на рибе куда его пришивать.
центральный клапан расширен в верх на 2см.


index.php/fa/11481/0/

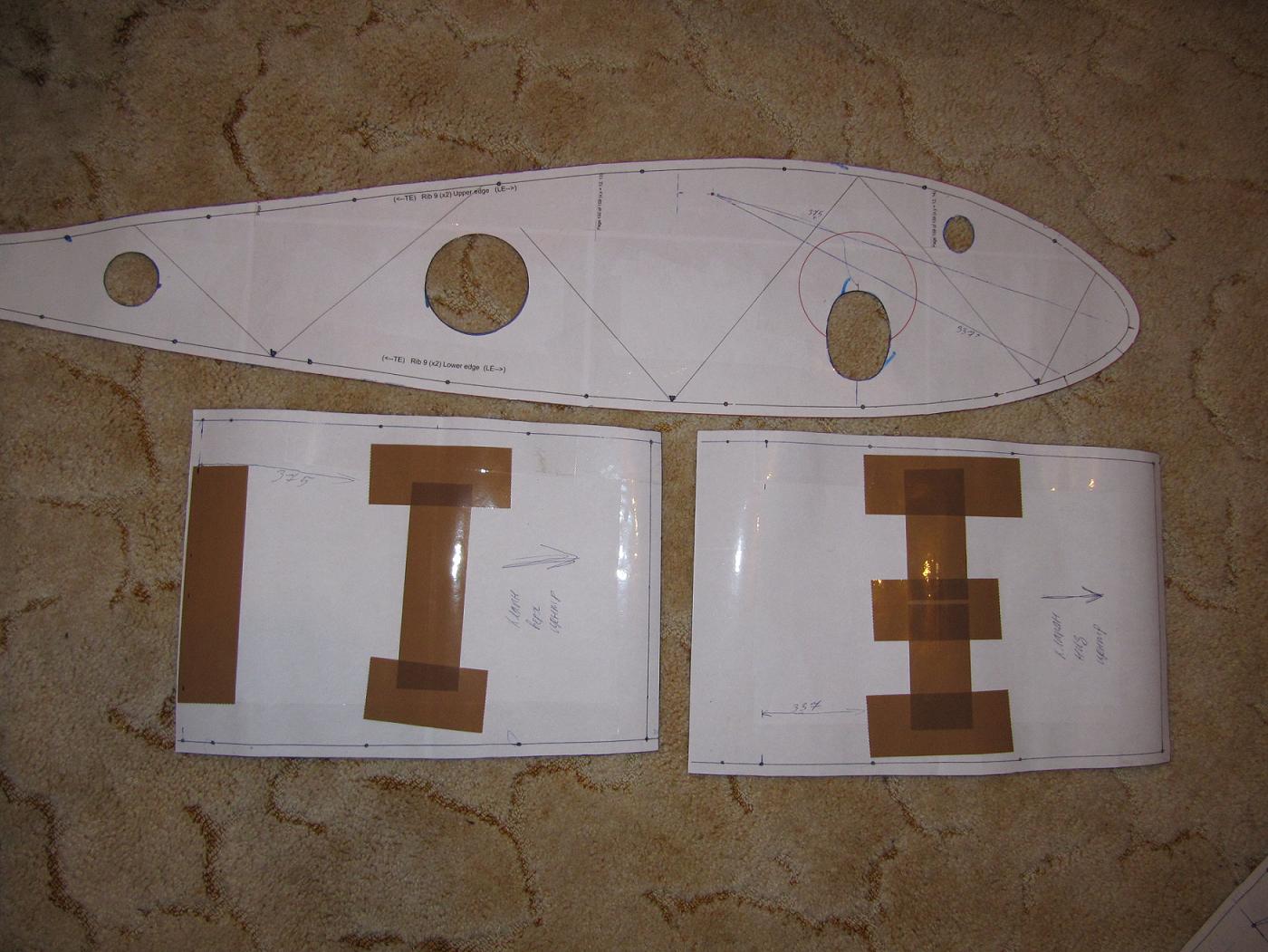

боковые клапана.

отверстия над клапанами может и не нужны.
  • Вложение: IMG_6049.JPG
    (Размер: 184.92KB, Загружено 937 раз)
  • Вложение: IMG_6050.JPG
    (Размер: 183.20KB, Загружено 925 раз)

[Обновления: Sun, 25 November 2012 17:30]

Известить модератора

Re: нужен совет!!!! (кайтец на сильные ветра) [сообщение #29374 является ответом на сообщение #8397] Sun, 25 November 2012 17:59 Переход к предыдущему сообщенияПереход к следующему сообщения
BALLOON   Sweden
Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...
Гуру кайтостроения
Очень интересно. Smile
Я ещё не делал клапанников.
Цитата:
выкройка центрального клапана, и место на рибе куда его пришивать.

Судя по фото, детали клапана (лево, право) выполняют рядом стоящие нервюры. А верх и них сделаны по лекалам панелей. Я правильно понял? Rolling Eyes

Известить модератора

Re: нужен совет!!!! (кайтец на сильные ветра) [сообщение #29375 является ответом на сообщение #29374] Sun, 25 November 2012 18:36 Переход к предыдущему сообщенияПереход к следующему сообщения
Sancho   Russian Federation
Сообщений: 347
Зарегистрирован: February 2010
Географическое положение: г.Донецк
Гуру кайтостроения
Бессмысленно ставить на штормовой кайт клапана! При каталке в ветер от 12 м/с первый удар об наст превратит его в конфети, в прямом смысле слова.

"Летать и строить, строить и летать" С.П.Королев

Известить модератора

Re: нужен совет!!!! (кайтец на сильные ветра) [сообщение #29376 является ответом на сообщение #29374] Sun, 25 November 2012 18:37 Переход к предыдущему сообщенияПереход к следующему сообщения
kolia
Сообщений: 12
Зарегистрирован: October 2011
Новичок+
Цитата:
Судя по фото, детали клапана (лево, право) выполняют рядом стоящие нервюры. А верх и них сделаны по лекалам панелей. Я правильно понял? Rolling Eyes

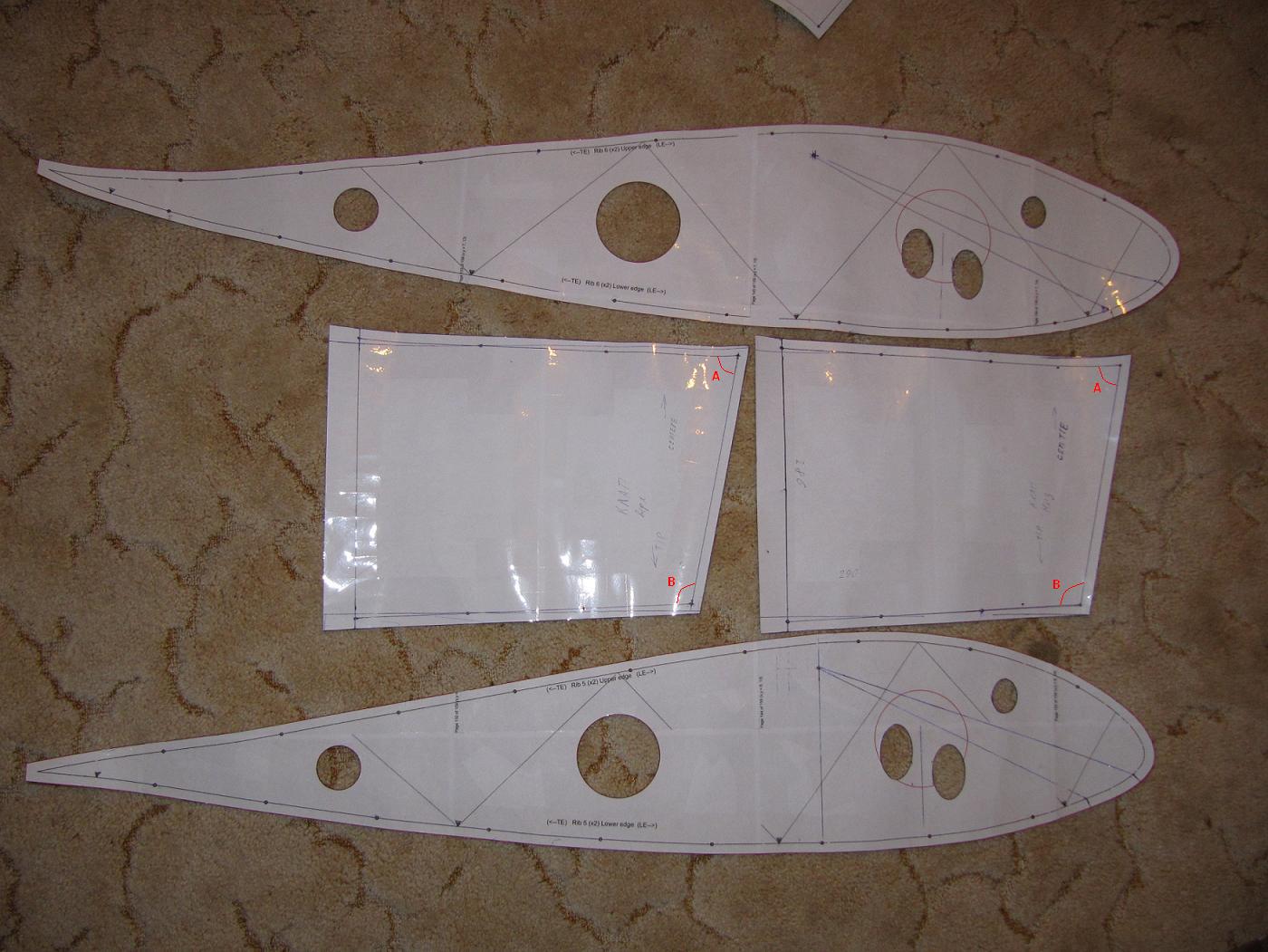

Для центрального клапана использовал лекала верхней и нижней поверхности.


index.php/fa/11482/0/
а вот с боковыми сложнее. За основу взял нижнюю поверхность, а точнее только углы(А.В на фото).
у верхней части клапана подогнать ширину спереди, чтоб подходила к верхней поверхности.
Ширина клапанов сзади одинакова. берется ширина верхней поверхности над схождением клапанов и вычитается 1-2 см

Известить модератора

Re: нужен совет!!!! (кайтец на сильные ветра) [сообщение #29377 является ответом на сообщение #29375] Sun, 25 November 2012 18:48 Переход к предыдущему сообщенияПереход к следующему сообщения
kolia
Сообщений: 12
Зарегистрирован: October 2011
Новичок+
Цитата:
Бессмысленно ставить на штормовой кайт клапана! При каталке в ветер от 12 м/с первый удар об наст превратит его в конфети, в прямом смысле слова.


Бессмысленно, но мне хотелось клапана Smile

Об наст пока не бил, а вот об землю прикладывали довольно сильно(дал по рулить Smile )
на всех рибах усиления из самоклеящегося рип стопа. в местах где клапана из дакрона.

Известить модератора

Re: нужен совет!!!! (кайтец на сильные ветра) [сообщение #29378 является ответом на сообщение #29377] Sun, 25 November 2012 19:23 Переход к предыдущему сообщенияПереход к следующему сообщения
Rave_n   United States
Сообщений: 622
Зарегистрирован: December 2007
Географическое положение: Ленинградска�...
Гуру кайтостроения
kolia писал(а) Вск, 25 Ноябрь 2012 19:48
Цитата:
Бессмысленно ставить на штормовой кайт клапана! При каталке в ветер от 12 м/с первый удар об наст превратит его в конфети, в прямом смысле слова.


Бессмысленно, но мне хотелось клапана Smile

Об наст пока не бил, а вот об землю прикладывали довольно сильно(дал по рулить Smile )
на всех рибах усиления из самоклеящегося рип стопа. в местах где клапана из дакрона.

наст- не наст без разницы.

Движущая сила человечества — дух творческой неудовлетворенности

Известить модератора

Re: нужен совет!!!! (кайтец на сильные ветра) [сообщение #29380 является ответом на сообщение #8397] Sun, 25 November 2012 19:54 Переход к предыдущему сообщенияПереход к следующему сообщения
BALLOON   Sweden
Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...
Гуру кайтостроения
Цитата:
Бессмысленно ставить на штормовой кайт клапана! При каталке в ветер от 12 м/с первый удар об наст превратит его в конфети, в прямом смысле слова.

Кстати, да..., может конечно не в конфети, но, мало точно не покажется кайту. Smile

Вот я уже давно думаю, как бы сделать клапана, для моментального сброса давления в куполе, при сильном ударе. Rolling Eyes Но вот сама схема такого клапана, это пока ВОПРОС?! Rolling Eyes
Цитата:
на всех рибах усиления из самоклеящегося рип стопа. в местах где клапана из дакрона.

Самоклеящийся рип-стоп, конечно не усиление, на случай таких ударов. На мой взгляд.
Но если усилить крепкой лентой, то, нервюры должны выдержать. А вот разлетаться уже будут сами панели. И первым делом верхние. Smile

Известить модератора

Re: нужен совет!!!! (кайтец на сильные ветра) [сообщение #29385 является ответом на сообщение #29380] Sun, 25 November 2012 20:43 Переход к предыдущему сообщенияПереход к следующему сообщения
kolia
Сообщений: 12
Зарегистрирован: October 2011
Новичок+
Цитата:
Вот я уже давно думаю, как бы сделать клапана, для моментального сброса давления в куполе, при сильном ударе. Rolling Eyes Но вот сама схема такого клапана, это пока ВОПРОС?! Rolling Eyes

у психа4 нет усилений на рибах, зато есть такие клапана. сфоткаю, выложу описание этих клапанов

Известить модератора

Re: нужен совет!!!! (кайтец на сильные ветра) [сообщение #29386 является ответом на сообщение #8397] Sun, 25 November 2012 21:54 Переход к предыдущему сообщенияПереход к следующему сообщения
BALLOON   Sweden
Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...
Гуру кайтостроения
Цитата:
у психа4 нет усилений на рибах, зато есть такие клапана. сфоткаю, выложу описание этих клапанов

Оооо.., давай выкладывай.
Посмотрим, обсудим.

Известить модератора

Re: нужен совет!!!! (кайтец на сильные ветра) [сообщение #29387 является ответом на сообщение #29386] Sun, 25 November 2012 22:29 Переход к предыдущему сообщенияПереход к следующему сообщения
kolia
Сообщений: 12
Зарегистрирован: October 2011
Новичок+
Цитата:
Оооо.., давай выкладывай.
Посмотрим, обсудим.

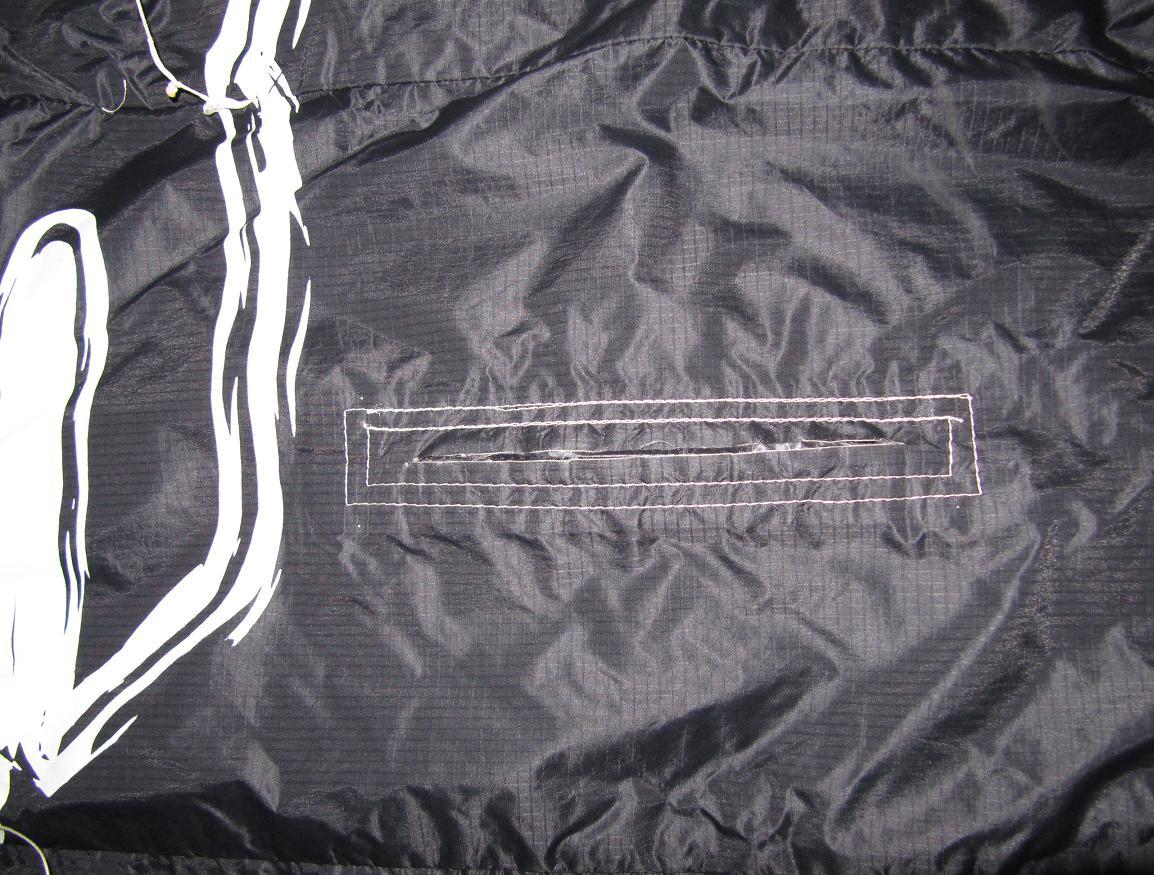

вид снаружи
index.php/fa/11483/0/
index.php/fa/11484/0/

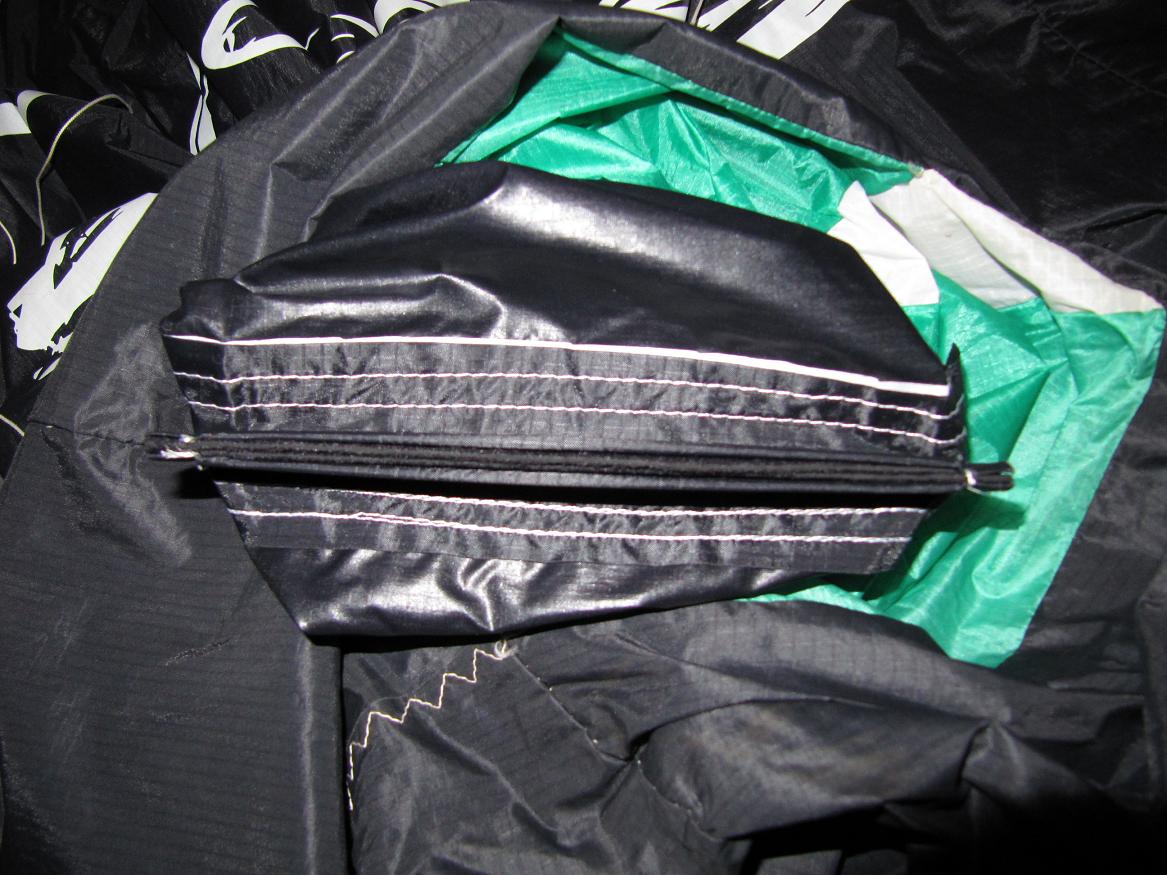

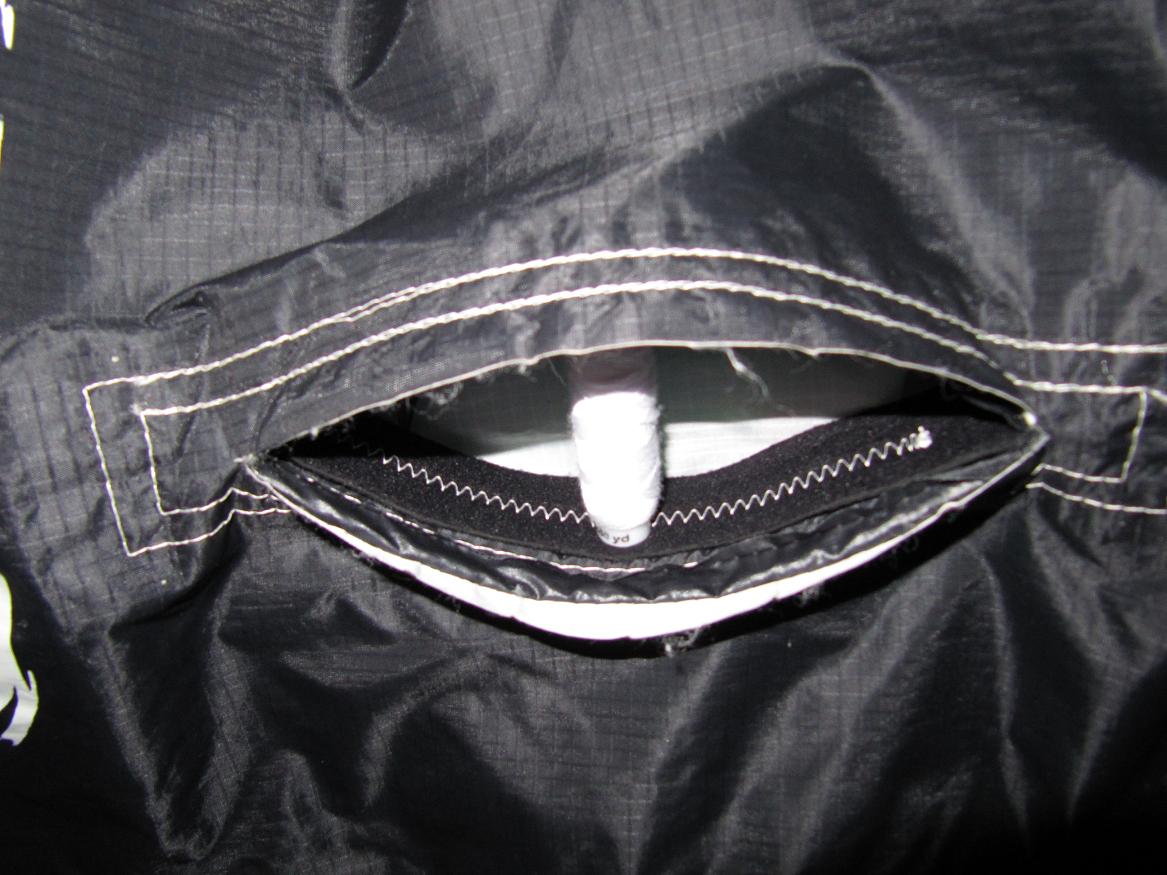

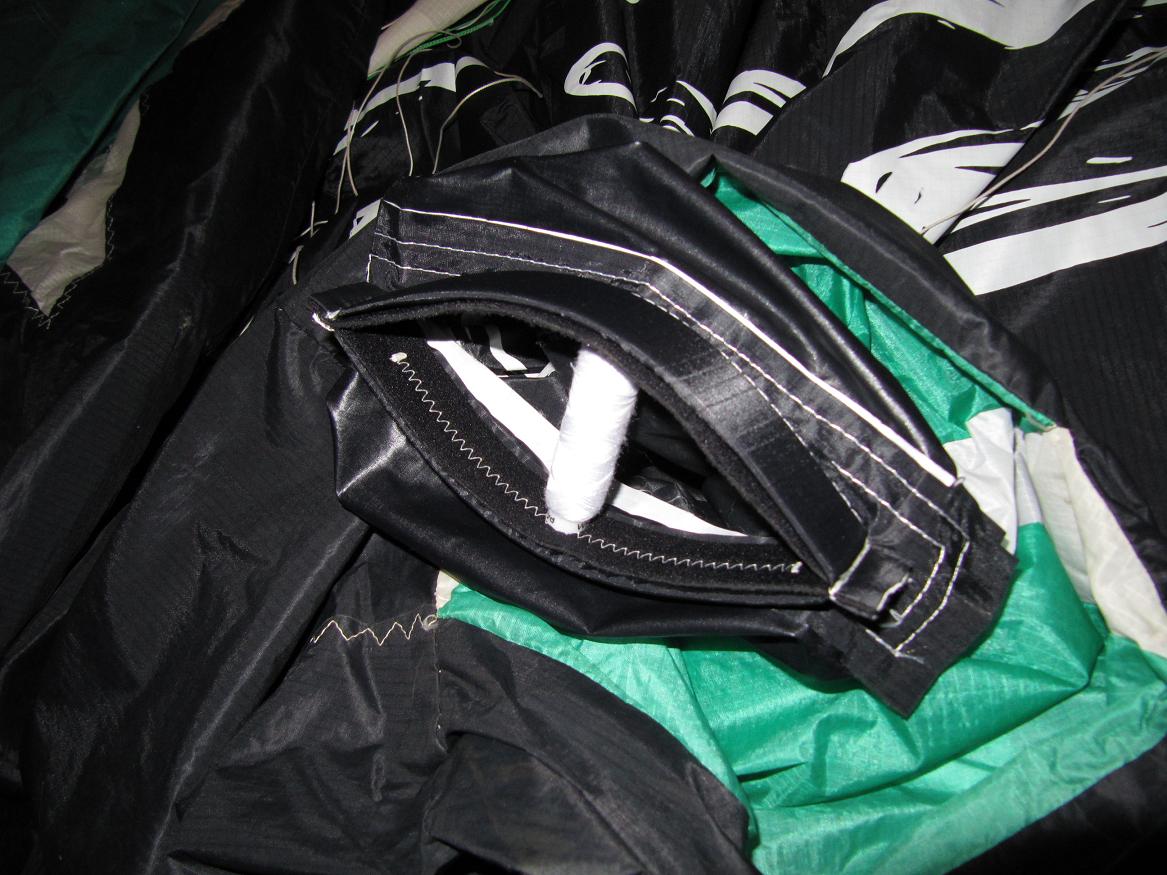

вид изнутри
index.php/fa/11485/0/
index.php/fa/11486/0/
в месте смыкания пришит зигзагом тонкий неопрен, наощуп как бархат.
внутри этих "губ" упругий пластик.
  • Вложение: IMG_6051.JPG
    (Размер: 198.95KB, Загружено 1413 раз)
  • Вложение: IMG_6060.JPG
    (Размер: 127.74KB, Загружено 1428 раз)
  • Вложение: IMG_6054.JPG
    (Размер: 151.77KB, Загружено 1414 раз)
  • Вложение: IMG_6056.JPG
    (Размер: 148.26KB, Загружено 1444 раза)

Известить модератора

Re: нужен совет!!!! (кайтец на сильные ветра) [сообщение #29388 является ответом на сообщение #29387] Sun, 25 November 2012 22:35 Переход к предыдущему сообщенияПереход к следующему сообщения
kolia
Сообщений: 12
Зарегистрирован: October 2011
Новичок+
Еще между клапаном и самой панелью приклеен дакрон.

Известить модератора

Re: нужен совет!!!! (кайтец на сильные ветра) [сообщение #29389 является ответом на сообщение #29388] Sun, 25 November 2012 22:41 Переход к предыдущему сообщенияПереход к следующему сообщения
Rave_n   United States
Сообщений: 622
Зарегистрирован: December 2007
Географическое положение: Ленинградска�...
Гуру кайтостроения
kolia писал(а) Вск, 25 Ноябрь 2012 23:35
Еще между клапаном и самой панелью приклеен дакрон.

вы не путаете его с клапаном для сдувания кайта при складывании? на моем джокере такой есть по ТЕ.... просто клапан запирающийся на липучку....

Движущая сила человечества — дух творческой неудовлетворенности

Известить модератора

Re: нужен совет!!!! (кайтец на сильные ветра) [сообщение #29390 является ответом на сообщение #29389] Sun, 25 November 2012 22:47 Переход к предыдущему сообщенияПереход к следующему сообщения
kolia
Сообщений: 12
Зарегистрирован: October 2011
Новичок+
Цитата:
вы не путаете его с клапаном для сдувания кайта при складывании? на моем джокере такой есть по ТЕ.... просто клапан запирающийся на липучку....

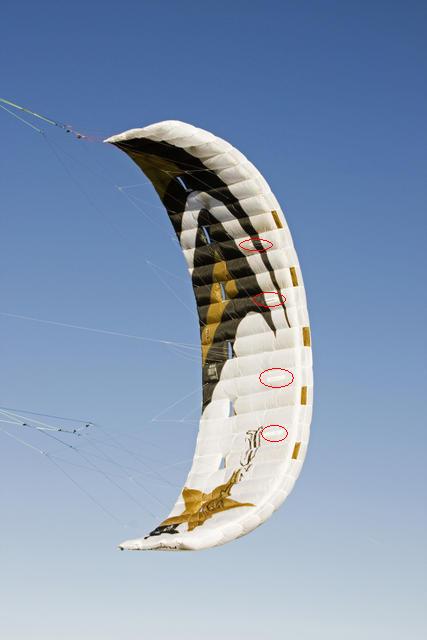

липучик там нет. их 4 штуки на брюхе. между А и B рядами
index.php/fa/11487/0/

Известить модератора

Re: нужен совет!!!! (кайтец на сильные ветра) [сообщение #29391 является ответом на сообщение #8397] Sun, 25 November 2012 23:42 Переход к предыдущему сообщенияПереход к следующему сообщения
BALLOON   Sweden
Сообщений: 1213
Зарегистрирован: September 2009
Географическое положение: г. Борисоглеб�...
Гуру кайтостроения
Да, похоже именно на те клапана которые мне и нужны. Surprised
И расположены они, как я и думал, несколько штук на центроплане, в самой широкой части профиля. Точно ОНО! Smile
Спасибо за фото, kolia Smile
Принцип понял.

Кстати, а эти клапана только на нижних панелях? Или на верхних тоже есть?
Если только на нижних. Интересно почему?! Я думал, что лучше их будит расположить именно на верхних панелях. Rolling Eyes

[Обновления: Sun, 25 November 2012 23:44]

Известить модератора

Re: нужен совет!!!! (кайтец на сильные ветра) [сообщение #29394 является ответом на сообщение #8397] Mon, 26 November 2012 06:13 Переход к предыдущему сообщенияПереход к следующему сообщения
PARAMASTER
Сообщений: 1527
Зарегистрирован: February 2007
Гуру кайтостроения
Такие же клапана стоят и на задней кромке Психо-2...Спирита и других Флайсерферах...

Известить модератора

Re: нужен совет!!!! (кайтец на сильные ветра) [сообщение #29395 является ответом на сообщение #29391] Mon, 26 November 2012 07:44 Переход к предыдущему сообщенияПереход к следующему сообщения
Rave_n   Russian Federation
Сообщений: 622
Зарегистрирован: December 2007
Географическое положение: Ленинградска�...
Гуру кайтостроения
BALLOON писал(а) Пнд, 26 Ноябрь 2012 00:42

Кстати, а эти клапана только на нижних панелях? Или на верхних тоже есть?
Если только на нижних. Интересно почему?! Я думал, что лучше их будит расположить именно на верхних панелях. Rolling Eyes

Верхнюю шкуру трогать нельзя. Это нижней пофиг....

Движущая сила человечества — дух творческой неудовлетворенности

Известить модератора

Re: нужен совет!!!! (кайтец на сильные ветра) [сообщение #29396 является ответом на сообщение #8397] Mon, 26 November 2012 11:37 Переход к предыдущему сообщенияПереход к следующему сообщения
Deanisii
Сообщений: 70
Зарегистрирован: August 2009
Географическое положение: Беларусь
Бывалый+
На новый кайтах, таки как спид -3 и спид-4 , нет этик клапанов, от них отказались. Нет на Юнити и нет на вейроне. Как им удалось сделать кайт крепким, не понятно.
Спид-4, есть отличия во внутреннем строении. В нервюрах нет отверстий, совсем нет. Нервюра не доходит до задней кромки 4-5см и этого достаточно для наполнения воздухом соседних секций. Но прочность кайта возрастает в несколько раз. Это и дренаж и перепускание воздуха , одновременно.

Известить модератора

Re: нужен совет!!!! (кайтец на сильные ветра) [сообщение #29397 является ответом на сообщение #29391] Mon, 26 November 2012 13:22 Переход к предыдущему сообщенияПереход к следующему сообщения
kolia
Сообщений: 12
Зарегистрирован: October 2011
Новичок+
Цитата:
Кстати, а эти клапана только на нижних панелях? Или на верхних тоже есть?

На верхних нет

Известить модератора

Re: нужен совет!!!! (кайтец на сильные ветра) [сообщение #29399 является ответом на сообщение #8397] Mon, 26 November 2012 23:38 Переход к предыдущему сообщенияПереход к предыдущему сообщения
wing
Сообщений: 220
Зарегистрирован: December 2007
Географическое положение: МОНЧЕГОРСК
Самодельщик со стажем
рвется и с усилениями! на фото вехняя шкура отпорота для ремонта.
index.php/fa/11488/0/
  • Вложение: IMG_8767мал.jpg
    (Размер: 195.84KB, Загружено 996 раз)

Известить модератора
