| Re: кайтборд самодельный [сообщение #10707 является ответом на сообщение #10704] |
Mon, 26 May 2008 20:05   |
 |
kartuz
Сообщений: 1824
Зарегистрирован: September 2006
Географическое положение: latvija
|
Гуру кайтостроения |
|
|
только сегодня в магазе видел такую доску.
пару подсказок по конструкции:
сама доска очень тонкая, края прямо 6-8мм .
по краю между слоями верхним и нижним вклеивается
слой пластика АВС 4-5мм толщиной .так легче край обработать .
клеится бутерброд и потом край окончательно отпиливается и обрабатывается .для прикола берут яркий ,люнинесцентных цветов пластик.утолщение на доске,прямо под падсами по ощущениям около двух сантиметров может чуть больше ,по бокам ступенькой ,а на концах сходит на нет.

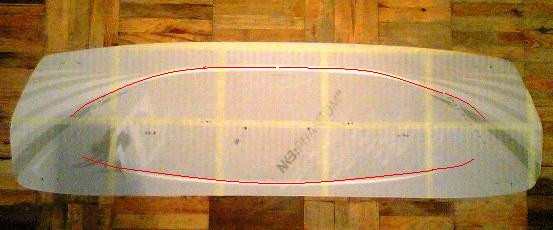

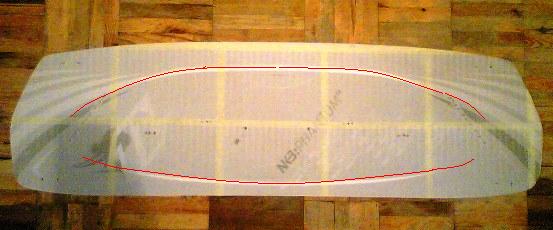

обвел красным цветом на фоте.
конкейв примерно 5 мм.
плавники под пяткой 5см под носком 2,5см но это пох можно все одинаковые делать ,по крайней мере по началу ,чем больше плавники тем резаться легче.
эсли что надо глянуть спрашивай могу подскочить в магаз глянуть.
удачи!1
[Обновления: Mon, 26 May 2008 20:06] Известить модератора |
|
|
|
| Re: кайтборд самодельный [сообщение #10708 является ответом на сообщение #9656] |
Mon, 26 May 2008 22:25 |
|
|
|
...спасиб за инфу.фантом я тож щупал.только обращал внимание на шейп,а на некоторые моменты протупил.глянь,если не трудно размер резьбы под стрепы и растояние,и плвниковые отверстия и растояния между ними(одного плавника).стандартизации хочу)
|
|
|
|
|
|
| Re: кайтборд самодельный [сообщение #10710 является ответом на сообщение #10709] |
Tue, 27 May 2008 10:13 |
PALIA
Сообщений: 8
Зарегистрирован: May 2008
Географическое положение: Бердянск
|
Новичок |
|
|
Сначала, про "желтенькую"....в эти выходные давал её прокатиться инструктору по кайтсерфингу из Бердянска "surfman".
Впечатления пересказывать не буду, т.к. это не мои а его впечатления......но два галса он сделал и со стороны мне понравилось.
Из его замечаний (нужно было подлинее, пошире , потоньше и главное петли для ног сделать жесткими, чтоб неболтались ну изменить немного места крепления петель...) Из того, что возможно, я исправлю, фото выложу позже. Ещё плавники сделаю потоньше и поменьше...
Теперь про сендвичь...попытался согнуть его с помощью тепло-фена (не знаю как он правильно называется) получилось не очень, т.к прогрев точечный если энергично водить, то в лучшем случае линейный...а прогревать нужно с двух сторон.....вобщем я его согнул, но линия получилась не плавная по всей длине (фото выложу завтра) , и попытался нанести рисунок на низ доски (надеюсь он будет просвечиваться через эпоксидку и стеклоткань..
|
|
|
|
| Re: кайтборд самодельный [сообщение #10711 является ответом на сообщение #9656] |
Tue, 27 May 2008 15:52 |
|
|
..ну ,а я говорил в том году, что с гипсом связываться не буду,но решил попробовать снова.Масштабы изготовления матрицы для кайтборда,по сравнению с виндсерфом просто микроскопические.

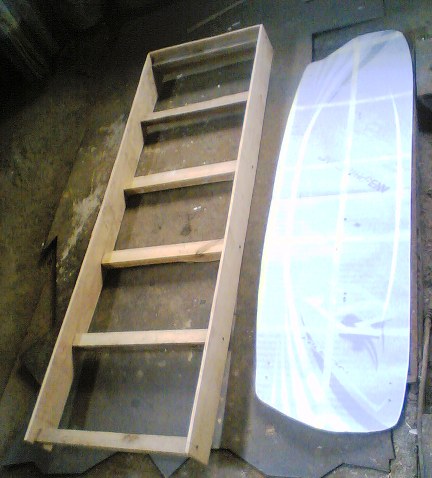

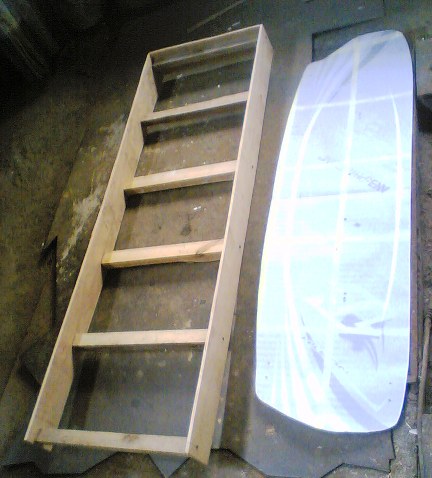

Вначале из фанеры сделал короб.Рокер формируется брусками.

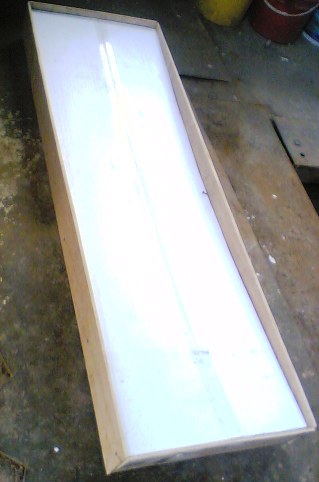

потом прикручена будет пластиковая панель,которая сформирует плоскость матрицы.
на эту панель приклею болванку доски.Т.е. вся доска будет формоваться начиная с верхнего слоя.Весь бутерброд.Для формовки низа будет уложен слой или глянцевого пластика,или акрила,чтоб отпечаток получился тоже глянцевый.Естественно все через разделитель.Когда бутерброд будет набран,попробую или вакуум,или просто большой груз
Вообщем,по прикидкам такая технология позволит за раз сформовать всю доску.Из дальнейшей обработки,только удаление облоя по контуру.Ну и можно верхний слой сделать объемным(типа 3D ),там ребра разные,утолщения...
Вот такая вкратце технология.Что получится,еще не знаю...
З.Ы . ... surfman(у) привет!
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Re: кайтборд самодельный [сообщение #10735 является ответом на сообщение #10730] |
Fri, 30 May 2008 13:46 |
|
|
тоже потихоньку начал копать тему досок, надо себе что-то на слабый ветер сообразить. у меня на моей страринной доске вообще система крепления плавника с одним винтом и одним шпыньком.
что подумалось - с одной стороны на двух болтах конечно крепче - с другой при конкретном ударе поперек плавника в системах со шпыньками меньше шанса выдрать кусок из доски. случай конечно эксремальный но все же.
с третьей стороны покупать так называемые "дешевые плавники" у нас по 200-250р за штуку мене как-то не улыбается и делаю плавники сам. а тогда ваще все равно какой тип крепления.
|
|
|
|
| Re: кайтборд самодельный [сообщение #10736 является ответом на сообщение #9656] |
Fri, 30 May 2008 14:15 |
|
|
...работа потихоньку продолжается.<br/>

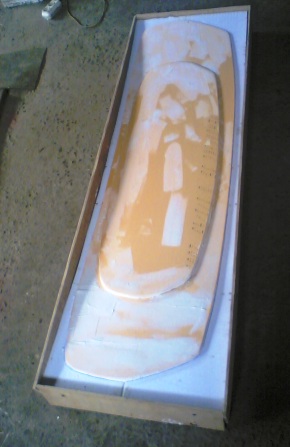

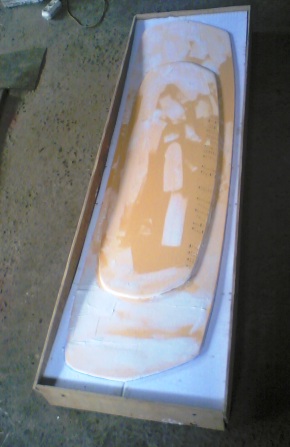

приклеел на разделительный пластик болванку из экструдированного пенопласта.неровности покрыл шпаклевкой. Как высохнет,зашкурю,покрою краской,разделителем и залью гипсом.Получится слепок доски,верхней части.Границей раздела будет нижняя плоскость.<br/>
Значит ,кромки будут прямые,решил отказаться от острых краев,да и на оригинале так.Отличия в том что,утолщение в середине везде имеет одинаковую толщину,а в оригинале спереди и сзади сходит на нет.Но мне потом так проще будет формовать используя для наполнителя плотный экструдированный пенопласт одной толщины.
[Обновления: Tue, 08 July 2008 16:23] Известить модератора |
|
|
|
| Re: кайтборд самодельный [сообщение #10760 является ответом на сообщение #9656] |
Tue, 08 July 2008 16:29 |
|
|

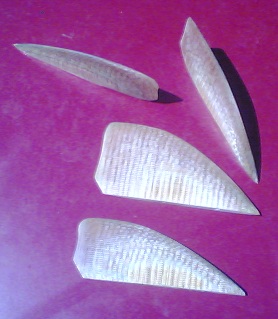

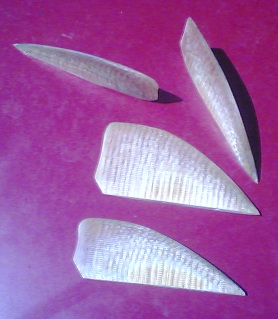

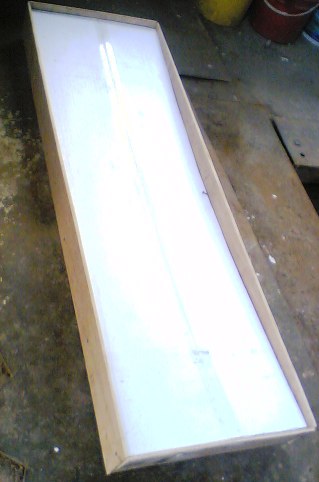

...далее.Сделал гипсовую матрицу,изготовил плавнички.Они разного размера,на пяточном крае больше.
...матрицу оклеел самоклеющейся пленкой,чтоб поверхность была глянцевой. На днях буду формовать.

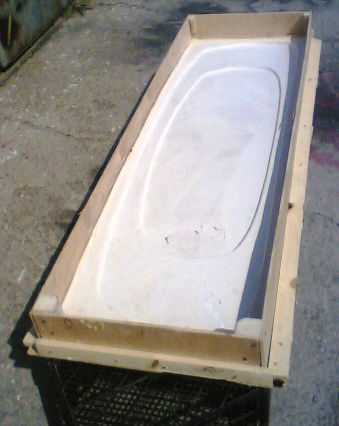

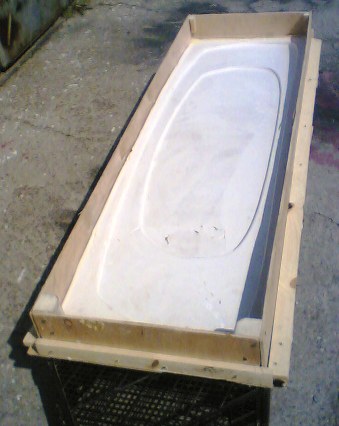

з.ы. на фото матрица до оклейки,на поверхности видны несколько раковин,от неудаленного воздуха.Шпаклевка исправила поверхность.
|
|
|
|
| Re: кайтборд самодельный [сообщение #10784 является ответом на сообщение #9656] |
Fri, 11 July 2008 14:49 |
|
|
...как уже говорил,верх доски формуется в матрице,а низ на листе акрила.Думаю,может стоит попробовать пенопласт немного шлифонуть,чтоб конкейв небольшой получить.
...оказалось,что шпон в финансовом плане выгодней брать более узкой полосой.Правда потом придется набирать ширину.
|
|
|
|
| Re: кайтборд самодельный [сообщение #10789 является ответом на сообщение #9656] |
Sun, 13 July 2008 17:26 |
|
|

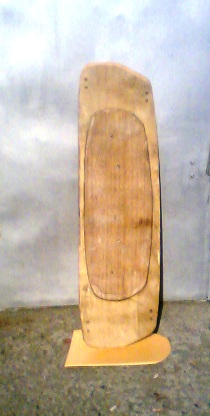

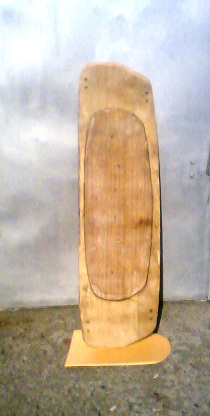

...доску склеил. Получилась жесткая,фиг гнеца.Вес 2.2 кг.
одно плохо,при извлечении, гипсовая матрица получила невостановимые повреждения (ох уж мне этот гипс  ).ну да ладно,болванка осталась.Если катательные свойства доски будут удачные,можно будет матрицу стеклопластиковую сделать.
Предварительный итог можно сделать такой. Из бюджетных материалов,комбинация стеклопластика,шпона и экструдированного пенопласта дают самое лучшее соотношение жесткости и веса.
|
|
|
|
