Re: кайтборд самодельный [сообщение #10790 является ответом на сообщение #10789] Mon, 14 July 2008 07:33 Переход к предыдущему сообщенияПереход к следующему сообщения
nion   Russian Federation
Сообщений: 535
Зарегистрирован: November 2006
Географическое положение: Краснодар
Гуру кайтостроения

Вопрос возникает. Нужнали матрица для изготовления такой доски, по мне так нет, немцы матрицы вообще не юзают восновном вакум.
А формы досок очен прогресивные делают.
Скажи можно ли сделать тоже самое без матрицы?
http://www.kitesurfing-kiel.de/story/pocket/
http://www.kitesurfing-kiel.de/story/pocket/PICT0002a%20(8)2.jpg


Благодаря кризису я снова на ногах, банк забрал машину....хорошо что на работу ездить не надо, сократили.

[Обновления: Mon, 14 July 2008 07:35]

Известить модератора

Re: кайтборд самодельный [сообщение #10791 является ответом на сообщение #9656] Mon, 14 July 2008 08:56 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

...конечно можно. У меня матрица была в основном для формования кромок. Но всеравно я результатом недоволен. Поэтому следующие доски буду делать так:
... набор,как и в этой,пенопласт,шпон.Потом нужна деревяная ворма для формования рокера и конкейва.Будет представлять собой фанерные боковины,соединенные брусками,которые создадут рокер.Сверху будет прикручен лист пластика,который будет отпечатывать днище доски.Вот собственно и все. Набирается из стеклопластика ,шпона и пенопласта борд,сверху полиетилен и вакуум.Полиэтилен по-периметру герметиком приклеивается к пластику.Останется подумать как проще сделать кромки . Rolling Eyes
Re: кайтборд самодельный [сообщение #10792 является ответом на сообщение #10791] Mon, 14 July 2008 11:34 Переход к предыдущему сообщенияПереход к следующему сообщения
nion   Russian Federation
Сообщений: 535
Зарегистрирован: November 2006
Географическое положение: Краснодар
Гуру кайтостроения

Может заложить рейки, у меня тоже проблемы с формированием канта, при ламинировании как не вылизывай кант получается со скругленными углами а нужно чтоб заостренные были как сноуборде

Благодаря кризису я снова на ногах, банк забрал машину....хорошо что на работу ездить не надо, сократили.
Re: кайтборд самодельный [сообщение #10793 является ответом на сообщение #9656] Mon, 14 July 2008 12:05 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

... в идеале заложить туда пластиковые полосы,но если подходящего материалла не найду думаю так сделать:сформовать под вакуумом бутерброд,потом обрезать по контуру.Получится сверху и снизу корка,а в середине пена.В этой пене сделать выборку,залить что-то вроде герметика силиконового или еще какого,Потом по контуру замотать чем-то вроде изоленты (тянущимся).Это даст ровную кромку,хорошую герметичность.Потом изоленту удалить и все готово.

..пришла мысля,не надо никакого силикона или герметика.Просто эпоксидка.В нее побольше пластификатора,плюс наполнитель,плюс краситель.Получица ровная прочная кромка. Rolling Eyes

[Обновления: Mon, 14 July 2008 19:18]

Известить модератора

Re: кайтборд самодельный [сообщение #10799 является ответом на сообщение #9656] Fri, 18 July 2008 13:26 Переход к предыдущему сообщенияПереход к следующему сообщения
Jazzz   Russian Federation
Сообщений: 359
Зарегистрирован: November 2005
Географическое положение: Питер
Гуру кайтостроения

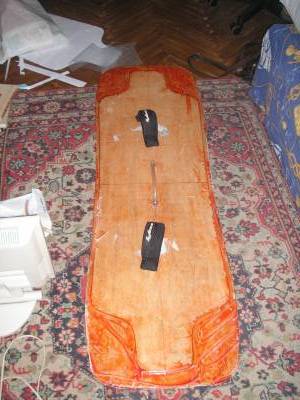

сделал прототип дверки 151x47. задачи следющие ставил - проверить как оно ваще и вакуумная технология в частности )), оценить жесткость получаемой конструкции для следующих экспериментов.
состав доски сверху вниз -
стеклоткань 100г/м,
стеклоткань 200г/м,
фанера 4мм,
стеклоткань 200г/м ( между падсами) ,
стеклоткань 200г/м ( между падсами) ,
фанера 4мм,
стеклоткань 200г/м ( диагональ),
стеклоткань 200г/м ( диагональ в другую сторону),
стеклоткань 100г/м

закладные - мебельные гайки или как-то так ( такая штука с плоским дном и зубцами)

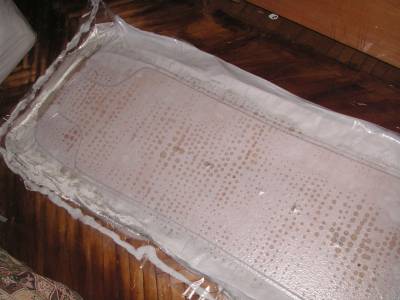

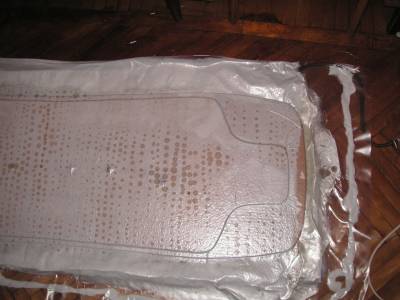

в мешок клал синтепон и слой пленки с дырками.
силиконовый герметик для заделки вак. мешка - отстой, нада юзать скотч двухсторонний наверно.
по весу в итоге вышло 4.6 кило. профукал пару сухих мест - промазывать надо тщательнее. в связи с этим испоганил доску замазыванием сухих мест на след день)) увлекся и замазюкал всю доску , мало того, еще в эпоксидку добавил рыжей фигни какой-то =) но в конце концов полюбэ надо будет шлифовать и красить.
по жесткости - хрен знает - надо пробовать. не сказать чтобы мягкая получилась, но и не очень жесткая. кароч - на воде попробую - отпишу.
из неясных моментов - канты. вырезать пластиковый кант откровенно лень.
да, забыл написать - рокера нет, конкейва нет, плавников тоже лень Rolling Eyes
index.php/fa/4087/0/
index.php/fa/4083/0/
index.php/fa/4084/0/
index.php/fa/4085/0/








[Обновления: Fri, 18 July 2008 13:33]

Известить модератора

Re: кайтборд самодельный [сообщение #10802 является ответом на сообщение #9656] Fri, 18 July 2008 15:55 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

...вставлю свои пять копеек... Rolling Eyes
как мне кажется,с точки зрения веса и жесткости такой бутерброд не очень удачен.
само по себе использование фанеры,сразу ставит под сомнение получить малый вес.Увеличение слоев стеклоткани тоже жесткости не очень добавит. Чтоб получить легкую и жесткую конструкцию,не для кого не секрет,что слои ткани надо разнести по-краям.,середина же просто как поддержка.
Вот например,по опыту своих двух досок.У первый сердечник из реек.Получается относительно легкая конструкция ,но гибкая.Стеклоткань,уложена прямо на рейки.Можно сделать жесче,но добиваться этого не количеством слоев ткани,а увеличением толщины сердечника(например сделать "наплыв" между падсами). Вторая доска,сердечник- плотный пенопласт,просто оклеить стеклотканью,получится несовсем прочно,т.к. при изгибе,стеклоткань и смола очень плохо работают на сжатие,и в месте концентрации нагрузки,пенопласт сердечника промнецца и пластик заломится.Поэтому между стеклом и пенопластом шпон.Он не дает проминаться пенопласту и получается все довольно прочно.Минус- это дубовость доски.
..сейчас нашел у себя в городе,где торгуют тонким ПВХ.Вроде не плохой материал,одна сторона гладкая,другая вспененная.Листы разной толщины.Может стоит и его попробовать для низа доски...

[Обновления: Fri, 18 July 2008 15:57]

Известить модератора

Re: кайтборд самодельный [сообщение #10805 является ответом на сообщение #9656] Sat, 19 July 2008 14:38 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

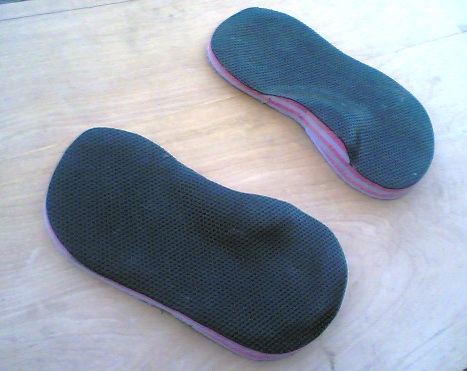

...на этот борд падсы делал как и прошлый раз.Только рифленая резина по всей поверхности.Все никак не рискну попробовать микропористую резину.У кого-нибудь уже опыт есть?

index.php/fa/4088/0/
  • Вложение: Фото(1493).jpg
    (Размер: 57.93KB, Загружено 3829 раз)
Re: кайтборд самодельный [сообщение #10808 является ответом на сообщение #9656] Tue, 22 July 2008 11:41 Переход к предыдущему сообщенияПереход к следующему сообщения
Jazzz   Russian Federation
Сообщений: 359
Зарегистрирован: November 2005
Географическое положение: Питер
Гуру кайтостроения

вчера попробовал дверку. ветер 2-3м. еду кое-как в слив, но тем не менее еду. ощущения прикольнейшие)) чтобы что-то более серьезное сказать нада канеш ветер побольше))
2vvs:
расскажи про падсы свои - особо инфы не нашел - из чего, и чем склеиваешь и как к доске крепишь
Re: кайтборд самодельный [сообщение #10811 является ответом на сообщение #9656] Tue, 22 July 2008 18:52 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

...нефигасе,катать,при 2-3 м/с Shocked ,зачетно стопудово!
С падсами все просто.Купить фирменные соблазн конечно есть,красиво,удобно,круто,но... малость остужает пыл тот факт,что стоимисть фирменных падсов,соизмирима с себестоимостью самодельной доски....,тут есть над чем задуматься.
Вообщем на данный момент я сделал пару комплектов по одной технологии.Вполне доволен.В качестве основы идет туристический коврик.Нужно брать самый плотный,толщиной 10 мм.из него вырезаю три детали.первая,это по форме падса,вторая ,участок под пятку ,и третья,небольшая,это участок под середину стопы..Вторая и третья деталь обрабатывается наждачным кругом,для получения нужной клиновидной формы,потом весь бутерброд склеивается промышленным обувным клеем.Еще пробовал какой-то ,вроде "найрит " называется,тоже намана..На самый верх обязательно нужно клеить тонкую рифленую резину.Выбирать такую,чтоб пупырышки прикольные были.Без этого слоя ,нога по мокрому будет очень сильно скользить,да и жесткости коврика маловато будет.Вообщем все придавливается(я пакет с песком использую).Корда высохнет,обрабатываю по-контуру на наждачном круге.А,чуть незабыл,с коврика перед склеиванием,надо глянец наждачкой снять.Готовые падсы на мой взгляд лучше приклеивать непосредственно на пластик.Клей может подразъесть краску или грунт,да и вообще ,клеить к краске как-то неочень(ИМХО)
Вообщем технология очень простая,если немного поизвращаться,то можно довольно неплохую объемную форму получить.Впринципе вполне хороший результат Cool .Вот только ради интереса хочу микропористую резину попробовать вместо коврика...

[Обновления: Tue, 22 July 2008 18:53]

Известить модератора

Re: кайтборд самодельный [сообщение #10812 является ответом на сообщение #9656] Tue, 22 July 2008 19:00 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

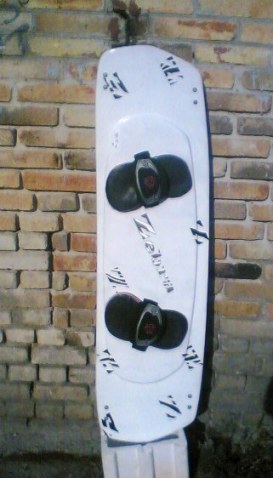

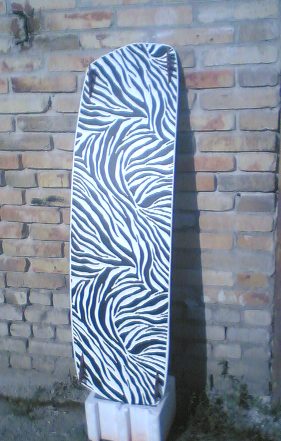

...все.Доска готова. Cool
Окрасил акрилом,покрыл лаком,может сверху что-нибудь нарисую.Вначале думал большую картинку на низ доски,а потом попалась самоклеющая виниловая пленка.Посмотрю как в эксплуатации...
Петли фирменные(поделился знакомый,недорого).Общий вес доски 3.5 кг.
index.php/fa/4092/0/index.php/fa/4094/0/
  • Вложение: Фото(1498).jpg
    (Размер: 34.30KB, Загружено 3647 раз)
  • Вложение: Фото(1501).jpg
    (Размер: 32.13KB, Загружено 3741 раз)

[Обновления: Thu, 24 July 2008 18:49]

Известить модератора

Re: кайтборд самодельный [сообщение #10814 является ответом на сообщение #10812] Tue, 22 July 2008 19:43 Переход к предыдущему сообщенияПереход к следующему сообщения
kartuz   Latvia
Сообщений: 1824
Зарегистрирован: September 2006
Географическое положение: latvija
Гуру кайтостроения
Зачетище!! белая доска лучше видна в воде,Ну все досок теперь полно .а со змеями что ?что с аркой большой?
Re: кайтборд самодельный [сообщение #10815 является ответом на сообщение #9656] Tue, 22 July 2008 20:04 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

...да арка пока лежит,недошитая,немного осталось.Катацца хоцца...Каюсь,прикупил для воды слингшет фьюел и гастру вижионII,всетаки учится на воде ,нужно на безопасной снаряге....
Теперь могу гиговский кайт сравнить..... Cool
Re: кайтборд самодельный [сообщение #10816 является ответом на сообщение #10815] Tue, 22 July 2008 22:31 Переход к предыдущему сообщенияПереход к следующему сообщения
master_70   Russian Federation
Сообщений: 481
Зарегистрирован: January 2007
Географическое положение: Kirov
Гуру кайтостроения

ЗАЧЕТИЩЕ!!!!!!!!!!



ВЕТРА!!!


Кайт клуб "Za Vetrom" Киров
Доски на заказ.
Re: кайтборд самодельный [сообщение #10822 является ответом на сообщение #9656] Wed, 23 July 2008 08:50 Переход к предыдущему сообщенияПереход к следующему сообщения
Jazzz   Russian Federation
Сообщений: 359
Зарегистрирован: November 2005
Географическое положение: Питер
Гуру кайтостроения

2vvs:
пасиб за описалово, доске - скорейших тестов!!))

Re: кайтборд самодельный [сообщение #10826 является ответом на сообщение #10822] Wed, 23 July 2008 18:30 Переход к предыдущему сообщенияПереход к следующему сообщения
kartuz   Latvia
Сообщений: 1824
Зарегистрирован: September 2006
Географическое положение: latvija
Гуру кайтостроения
ТО Jazzz:
ябы не рискнул дома со стекловолокном работать Shocked .
или ты своих на теплые моря отправил а сам за доски взялся?
да а вакумная установка от холодильника? да и балон газовый типа рессивера?
зачет?досочку делал для балтийского чопа?
Re: кайтборд самодельный [сообщение #10829 является ответом на сообщение #9656] Thu, 24 July 2008 01:08 Переход к предыдущему сообщенияПереход к следующему сообщения
Jazzz   Russian Federation
Сообщений: 359
Зарегистрирован: November 2005
Географическое положение: Питер
Гуру кайтостроения

2kartuz
угу, типа на даче все)

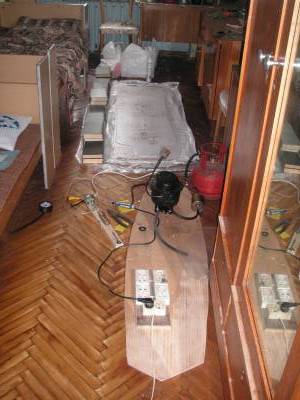

компрессор от холодильника, баллон - да ресивер (ахтунг! воняет газом до сих пор =), автоматика из пружины и регулятора опередителя зажигания (он же вакуумник трамблера) . зачет по полной.
следующую наверно сделаю с учетом чопа и прочих.

кароч. сегодня потестил по полной. ветер 3-4 - т.е. самое то для двери. тако вот она нифига не мягкая! вощем это было неким откровением, казалось что она будет ну не то чтобы совсем резиновая, но как-то так)) катал без падсов и ощущения странноватые, но тем не менее толкаться нормально при прыжках с заводом. с чопом проблемы есть некоторые. не знаю вылечит ли их небольшой рокер, но волну проходить под небольшим углом не удобно, особенно если волна по ветру толкает. дело в том что у нас тут особо флета-то и нет. даже при небольшом ветре нагоняет небольшую волнишку , которая при таких экстремальных условиях немного мешает.
отсутствие плавников - это просто чистый фан)) по мелям катать без проблем + прикольно плоско крутится. чем-то на сноуборд смахивает.


итоги:
охренительно доволен))) в 3,5м еду, режусь без напряга. трамвай канеш в основном, но прикольно.
надо что-то придумать на тему более простого прохождения волны в следующей редакции.

p.s. все тестировал ессно с FS SA-19
Re: кайтборд самодельный [сообщение #10831 является ответом на сообщение #9656] Thu, 24 July 2008 19:34 Переход к предыдущему сообщенияПереход к следующему сообщения
Здесь был Traglod   Russian Federation
Сообщений: 1155
Зарегистрирован: March 2007
Гуру кайтостроения
А никто не пробовал заюзать в качастве падсов китайские женские сланцы на толстом каблуке слоеные такие из микропоры? Smile Прям целиком их приделать и поверх ремнями усилить?
Re: кайтборд самодельный [сообщение #10832 является ответом на сообщение #10831] Thu, 24 July 2008 20:44 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

...материал неплох,но вот найти женскую туфельку 45 растоптонного размера затруднительно будет....
Re: кайтборд самодельный [сообщение #10836 является ответом на сообщение #9656] Fri, 25 July 2008 12:44 Переход к предыдущему сообщенияПереход к следующему сообщения
kartuz   Latvia
Сообщений: 1824
Зарегистрирован: September 2006
Географическое положение: latvija
Гуру кайтостроения
вчера потрогал досочку отсюда: http://www.antig99.com/index.htm
довольно мягкая . и бюджет.ничего сказать не могу так как катаюсь еще очень мало и нестабильно.и все внимание у меня уходит на удержание равновесия и повороты.но мне показалось что с ней немного полегче.
также там можно технологию слоев посмотреть.
а вообще какойто производитель использовал для чопа такую фичу:торцы доски см. четыре были практически загнуты градусов под тридцать.по словам юзовщего эту доску доска практически не зарывается в чеп.
Re: кайтборд самодельный [сообщение #10838 является ответом на сообщение #9656] Sat, 26 July 2008 20:41 Переход к предыдущему сообщенияПереход к предыдущему сообщения
vvs
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

...да,очень эффектны ролики,когда гибкость доски демонстрируют.
...сегодня удалость затестить новый борд за катером.Сразу бросились различия с предыдущей доской.Новая более жесткая,сильнее бьет по ногам,несмотря на удобные падсы.Так как более широкая,то стартует намного быстрее.Когда идет плоско,то довольно неустойчивая,двигаться так напряжно,но это нехарактерный для кайтборда режим.Насчет того,как режится,сказать сложно,нужно пробовать с кайтом,но заметил.что когда ведешь на пяточном крае,усилие на фале несколько больше.Можно предположить,что упирается лучше.
еще замечено,что на некоторых режимах,вогнутый пяточный край дает некислую струю,которая фигачит по задней ноге....
(фото с телефона):
index.php/fa/4095/0/


... OFF,///ну и на последок немножко баловства на "ватрушке":


index.php/fa/4097/0/
  • Вложение: Фото(1507).jpg
    (Размер: 24.39KB, Загружено 3575 раз)
  • Вложение: Фото(1510).jpg
    (Размер: 40.03KB, Загружено 3591 раз)
