Re: кайтборд самодельный [сообщение #16419 является ответом на сообщение #9656] Wed, 14 April 2010 14:55 Переход к предыдущему сообщенияПереход к следующему сообщения
muradka   Russian Federation
Сообщений: 807
Зарегистрирован: December 2005
Географическое положение: Астрахань и К...
Гуру кайтостроения

Пресс-релиз новых серфовых досок - компании Digital Windsurfing Production.
Прочтите - улыбнёт Smile
http://www.mustag.ru/forum/viewtopic.php?f=34&t=30122

[Обновления: Wed, 14 April 2010 14:57]

Известить модератора

Re: кайтборд самодельный [сообщение #16456 является ответом на сообщение #9656] Sun, 18 April 2010 10:05 Переход к предыдущему сообщенияПереход к следующему сообщения
karlo
Сообщений: 1
Зарегистрирован: February 2010
Географическое положение: Россия
Новичок 0.0

Всем Дорого времени суток, решил изготовить кайтборд самостоятельно
нашел несколько видео
http://www.youtube.com/watch?v=HYNUh5su7nA&feature=relat ed
http://www.youtube.com/watch?v=_L_FQ4Rmao4&NR=1
технология изготовления очень понравилась своей доступностью. Имею опыт работы с полиэфиркой, вакуум тоже есть, хотелось бы поинтересоваться у знающих людей, пробовал ли кто нибудь по подобной схеме изготовить борд, какие сложности могут возникнуть. Еще интересует может кто подскажет из какого материала изготовлен сердечник в 1 видео. Спасибо.
Re: кайтборд самодельный [сообщение #16470 является ответом на сообщение #9656] Mon, 19 April 2010 23:26 Переход к предыдущему сообщенияПереход к следующему сообщения
master_70
Сообщений: 481
Зарегистрирован: January 2007
Географическое положение: Kirov
Гуру кайтостроения

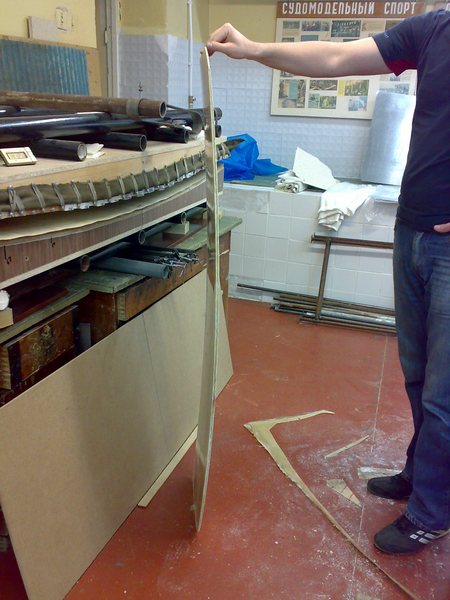

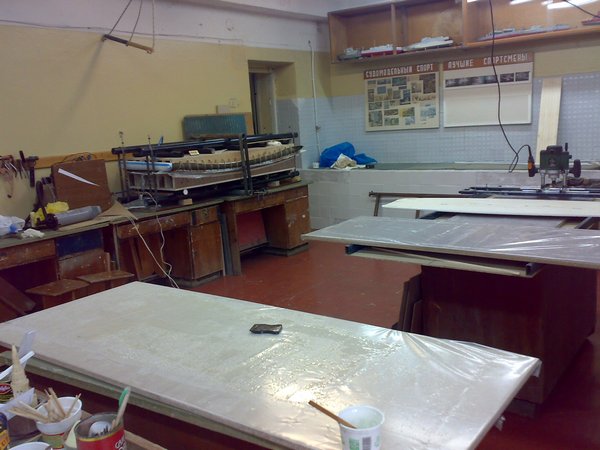

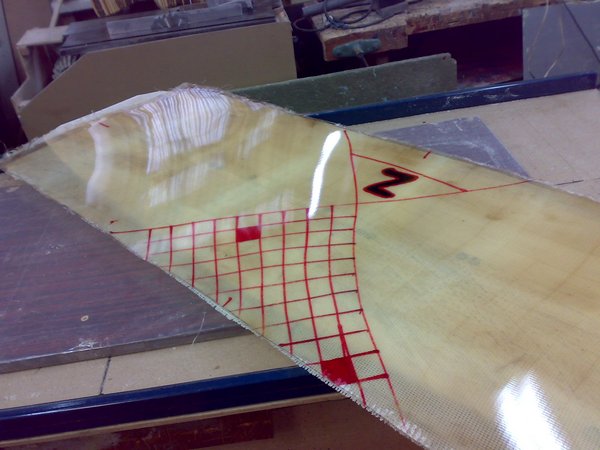

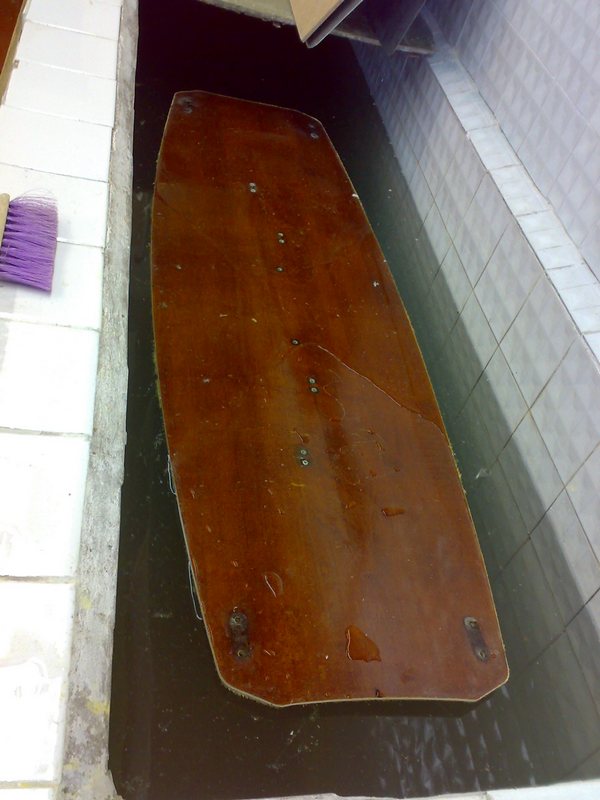

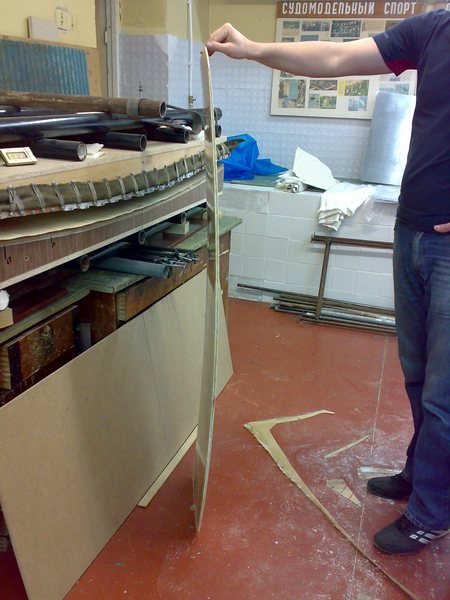

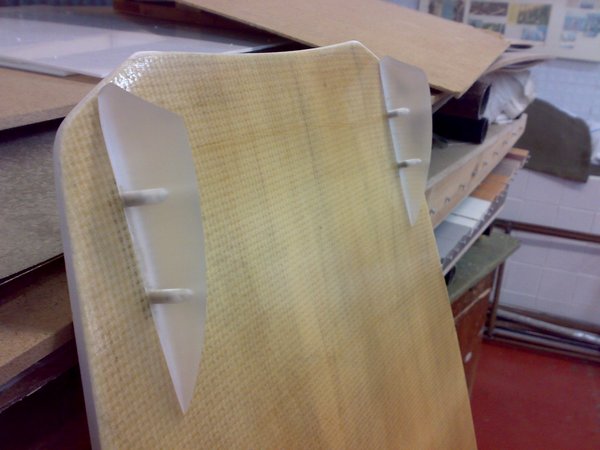

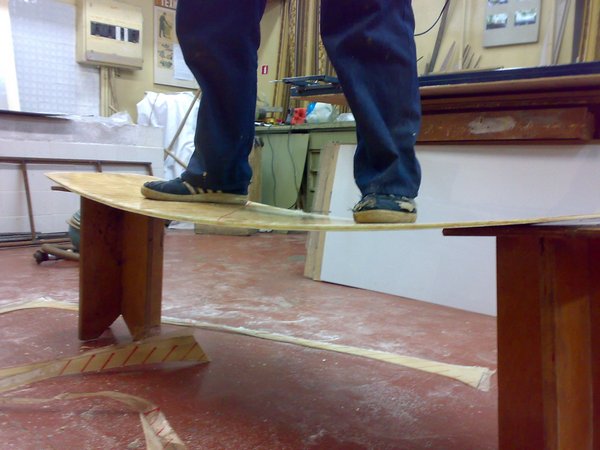

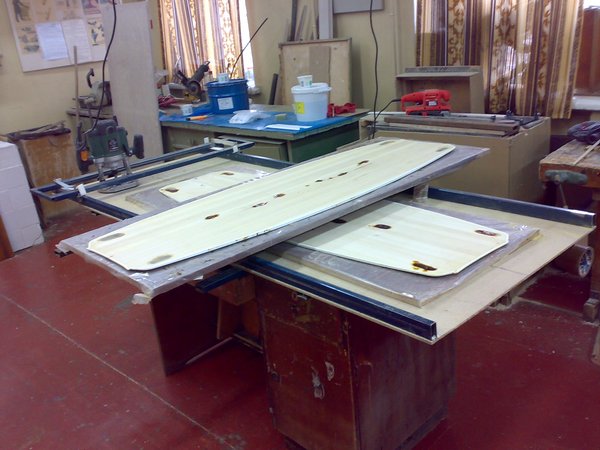

вчера из под пресса вышла пробно налодочная досачка.
index.php/fa/6818/0/
index.php/fa/6819/0/
index.php/fa/6821/0/
index.php/fa/6822/0/
index.php/fa/6823/0/
index.php/fa/6824/0/
  • Вложение: 18042010276m.jpg
    (Размер: 77.41KB, Загружено 4984 раза)
  • Вложение: 18042010283m.jpg
    (Размер: 71.30KB, Загружено 4872 раза)
  • Вложение: 18042010288m.jpg
    (Размер: 83.97KB, Загружено 4865 раз)
  • Вложение: 18042010289m.jpg
    (Размер: 74.12KB, Загружено 4846 раз)
  • Вложение: 19042010293m.jpg
    (Размер: 71.34KB, Загружено 4909 раз)
  • Вложение: 19042010294m.jpg
    (Размер: 66.15KB, Загружено 4903 раза)


Кайт клуб "Za Vetrom" Киров
Доски на заказ.
Re: кайтборд самодельный [сообщение #16471 является ответом на сообщение #9656] Tue, 20 April 2010 09:46 Переход к предыдущему сообщенияПереход к следующему сообщения
vvs
Сообщений: 2163
Зарегистрирован: December 2004
Географическое положение: Запорожье
Гуру кайтостроения

...отличная поверхность!
Re: кайтборд самодельный [сообщение #16480 является ответом на сообщение #9656] Tue, 20 April 2010 22:09 Переход к предыдущему сообщенияПереход к следующему сообщения
master_70
Сообщений: 481
Зарегистрирован: January 2007
Географическое положение: Kirov
Гуру кайтостроения

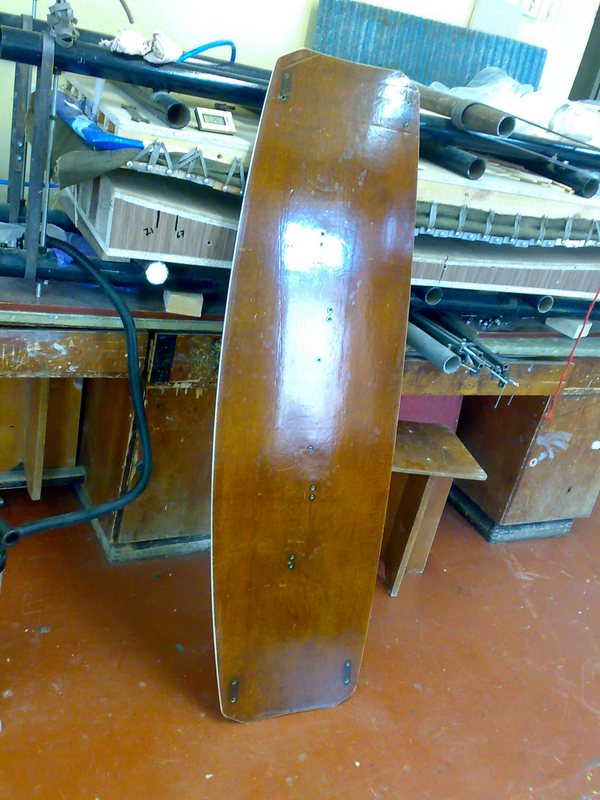

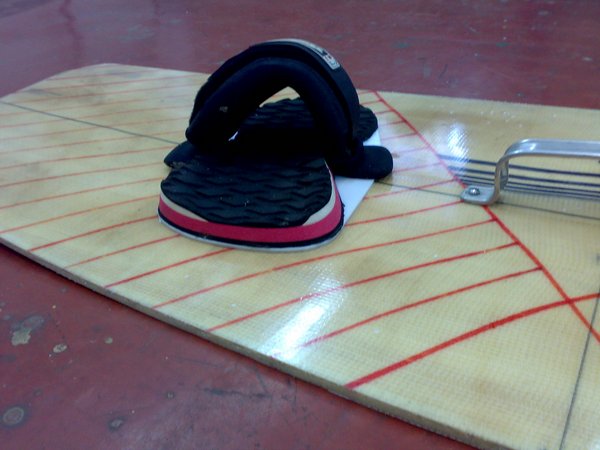

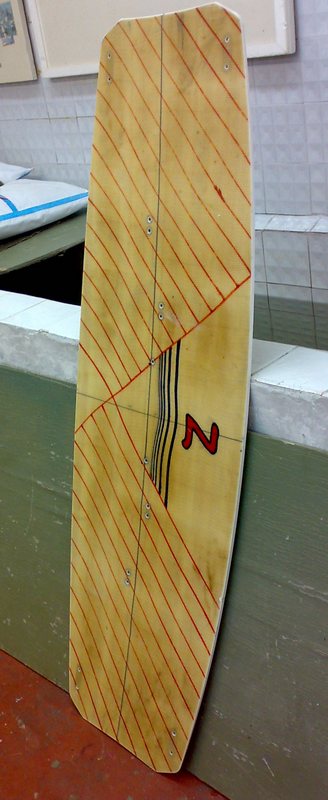

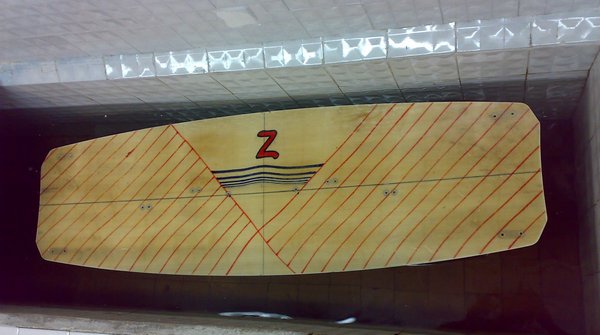

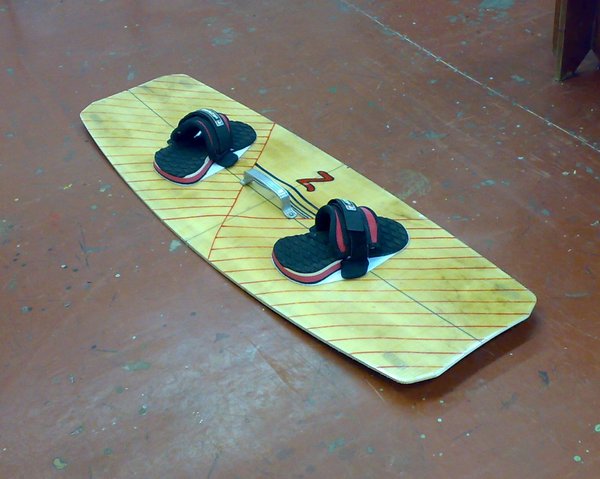

вот доска готова на 100%
от доски сам в восторге, прям как заводская.
index.php/fa/6834/0/
index.php/fa/6835/0/
index.php/fa/6837/0/


Кайт клуб "Za Vetrom" Киров
Доски на заказ.
Re: кайтборд самодельный [сообщение #16481 является ответом на сообщение #16480] Tue, 20 April 2010 22:50 Переход к предыдущему сообщенияПереход к следующему сообщения
kartuz   Latvia
Сообщений: 1824
Зарегистрирован: September 2006
Географическое положение: latvija
Гуру кайтостроения
отлично!!
прес какой у тебя,воздух?
пришол к заключению что лучше давить или воздухом или механикой.давление больше можно создать.но только если деревянный сердечник.пенопласт раздавит.
Re: кайтборд самодельный [сообщение #16487 является ответом на сообщение #16480] Wed, 21 April 2010 13:03 Переход к предыдущему сообщенияПереход к следующему сообщения
alexis   Russian Federation
Сообщений: 199
Зарегистрирован: March 2009
Географическое положение: Nizhny Novgorod region
Дважды бывалый

в основании что?
дерево или только ткань с эпоксидкой(так смотрится Smile )
Re: кайтборд самодельный [сообщение #16490 является ответом на сообщение #9656] Wed, 21 April 2010 20:24 Переход к предыдущему сообщенияПереход к следующему сообщения
master_70
Сообщений: 481
Зарегистрирован: January 2007
Географическое положение: Kirov
Гуру кайтостроения

сердечник из липы.
сверху и снизу стеклоткань.
завтра смолу привезут нормальную , а то с эд 20 и пэпа
работать тяжело , очень вязкая и густая.

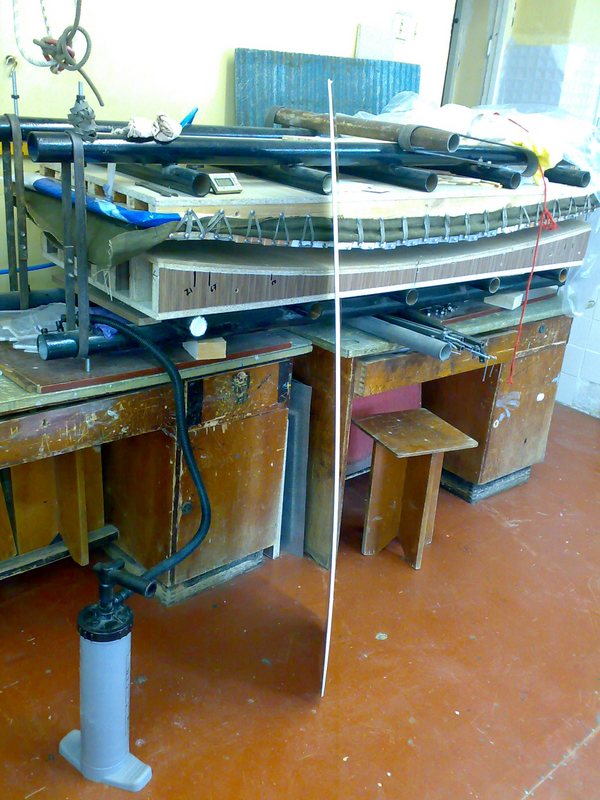

прес давит воздухом , гидравлика не уместна, максимальное давление до 40 тон , давлю при 0.3-0.6 отмосфере, пи 1 атм. начинает ткань в липу вдавливать


Кайт клуб "Za Vetrom" Киров
Доски на заказ.
Re: кайтборд самодельный [сообщение #16493 является ответом на сообщение #16490] Wed, 21 April 2010 23:26 Переход к предыдущему сообщенияПереход к следующему сообщения
nion
Сообщений: 535
Зарегистрирован: November 2006
Географическое положение: Краснодар
Гуру кайтостроения

Расскажи подробно о технологии, вакум юзал? термообработка? что прокладывал под прессом, форма пресса повторяет форму стапеля?

Благодаря кризису я снова на ногах, банк забрал машину....хорошо что на работу ездить не надо, сократили.
Re: кайтборд самодельный [сообщение #16494 является ответом на сообщение #16490] Thu, 22 April 2010 07:59 Переход к предыдущему сообщенияПереход к следующему сообщения
вадим
Сообщений: 41
Зарегистрирован: March 2009
Географическое положение: УЛЬЯНОВСК
Немножко бывалый

master_70
слушай тоже интересно из чего делал воздушную подушку в прессе
Re: кайтборд самодельный [сообщение #16503 является ответом на сообщение #16493] Thu, 22 April 2010 21:13 Переход к предыдущему сообщенияПереход к следующему сообщения
master_70
Сообщений: 481
Зарегистрирован: January 2007
Географическое положение: Kirov
Гуру кайтостроения

я уже говорил ,что от вакуума отказался, хлопотное это дело.
прес куда продуктивнее , меньше гемороя.
больше свободного времени.
а тут кнопочку нажал и через 3-5 ч доска готова.
верхняя и нижняя часть пресс формы с одинаковым радиусом .


Кайт клуб "Za Vetrom" Киров
Доски на заказ.
Re: кайтборд самодельный [сообщение #16504 является ответом на сообщение #16494] Thu, 22 April 2010 21:14 Переход к предыдущему сообщенияПереход к следующему сообщения
master_70
Сообщений: 481
Зарегистрирован: January 2007
Географическое положение: Kirov
Гуру кайтостроения

из банерной рекламной ткани клеил. Smile


Кайт клуб "Za Vetrom" Киров
Доски на заказ.
Re: кайтборд самодельный [сообщение #16506 является ответом на сообщение #16504] Sat, 24 April 2010 10:54 Переход к предыдущему сообщенияПереход к следующему сообщения
kartuz   Latvia
Сообщений: 1824
Зарегистрирован: September 2006
Географическое положение: latvija
Гуру кайтостроения
молодца!
а я хочу сердечник из бамбука попробовать милиметра 3-4 ,а так как сердечник очень прочный ,но довольно тяжелый будет, думаю одним слоем стекла тонкого ограничится и полиуретановым лаком чисто для защиты от воды.ты сколько слоев клал и какой толщины.
доску на лайт винд буду делать типа двери .
хочу попробовать тонельный конкейв -типа рельсов по краям вдоль всей доски до 4 мм .
да еще вот такая задумка.вместо воздуха использовать вообще чтото типа толстого латексного паролона или на худой конец 2-3 тур коврика и стяжки резьбовые.пробовал два слоя 20мм коврик.нормальнотак 3-д формы до 10мм обжимает с довольно малым радиусом.тут главное хорошии коврики найти чтобы не проминались.

да еще вопрос как с пузырями воздушными.терпимо или все таки вакум лучше?

[Обновления: Sat, 24 April 2010 11:01]

Известить модератора

Re: кайтборд самодельный [сообщение #16559 является ответом на сообщение #16506] Tue, 27 April 2010 23:28 Переход к предыдущему сообщенияПереход к следующему сообщения
master_70
Сообщений: 481
Зарегистрирован: January 2007
Географическое положение: Kirov
Гуру кайтостроения

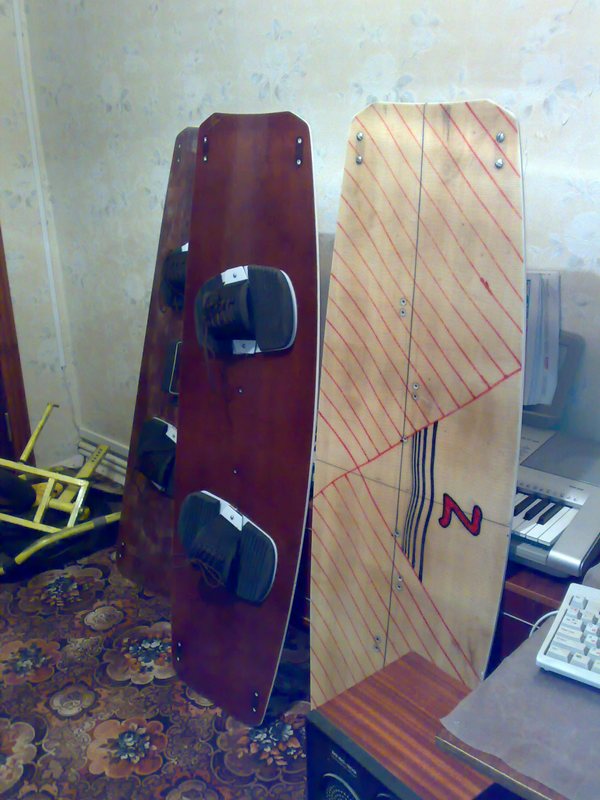

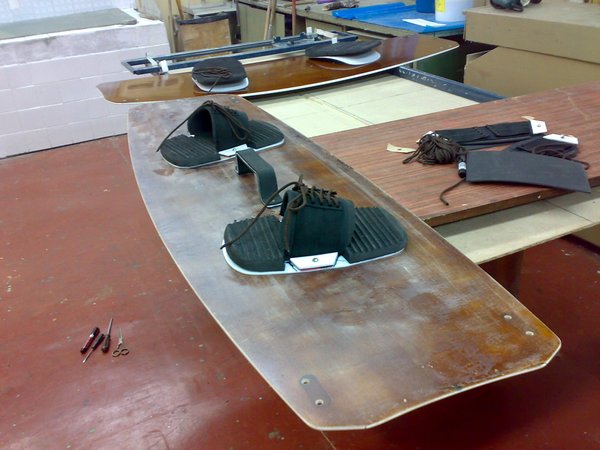

ну вот , готов к поездке на юга.
сделал я еще пару досок. 2 доски ушло на настройку пресса.
третья вышла как надо.почти как заводская.

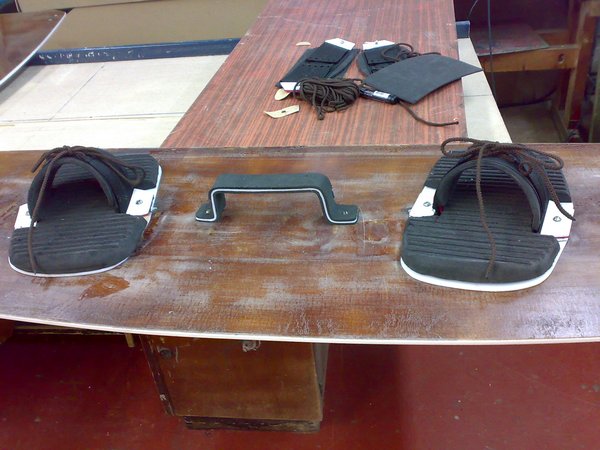

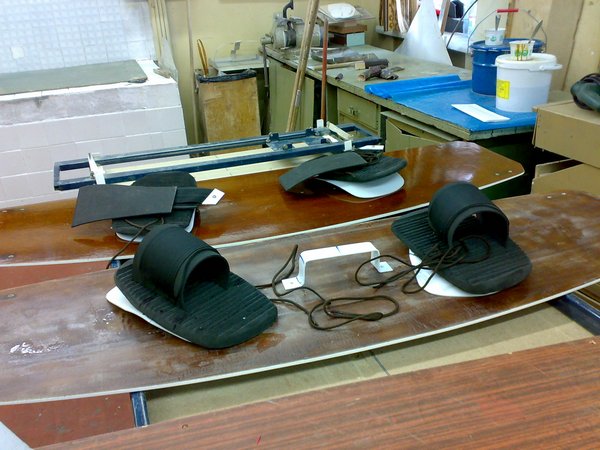

даже падсы с петлями успел сделать,с прошлого года пытался смастпрть но только пока для тестов сделал пару.

index.php/fa/6868/0/
index.php/fa/6869/0/
index.php/fa/6870/0/
index.php/fa/6871/0/
index.php/fa/6872/0/
index.php/fa/6873/0/
index.php/fa/6874/0/
index.php/fa/6875/0/

и еще надо делать оборудование, чтоб было веселее доски делать.


Кайт клуб "Za Vetrom" Киров
Доски на заказ.
Re: кайтборд самодельный [сообщение #16564 является ответом на сообщение #16559] Wed, 28 April 2010 09:53 Переход к предыдущему сообщенияПереход к следующему сообщения
nion
Сообщений: 535
Зарегистрирован: November 2006
Географическое положение: Краснодар
Гуру кайтостроения

Идея со шнуровкой на петлях - супер!

Благодаря кризису я снова на ногах, банк забрал машину....хорошо что на работу ездить не надо, сократили.
Re: кайтборд самодельный [сообщение #16565 является ответом на сообщение #9656] Wed, 28 April 2010 12:13 Переход к предыдущему сообщенияПереход к следующему сообщения
Rave_n   Russian Federation
Сообщений: 622
Зарегистрирован: December 2007
Географическое положение: Ленинградска�...
Гуру кайтостроения
мастер 70 как всегда молодец! Зачетище!

Движущая сила человечества — дух творческой неудовлетворенности
Re: кайтборд самодельный [сообщение #16568 является ответом на сообщение #16565] Wed, 28 April 2010 15:28 Переход к предыдущему сообщенияПереход к следующему сообщения
master_70
Сообщений: 481
Зарегистрирован: January 2007
Географическое положение: Kirov
Гуру кайтостроения

Very Happy
спасибо . стараемся!!!!
позже будут фотки и видео с тестов


Кайт клуб "Za Vetrom" Киров
Доски на заказ.

[Обновления: Wed, 28 April 2010 15:29]

Известить модератора

Re: кайтборд самодельный [сообщение #16583 является ответом на сообщение #9656] Fri, 30 April 2010 10:35 Переход к предыдущему сообщенияПереход к следующему сообщения
Jazzz   Russian Federation
Сообщений: 359
Зарегистрирован: November 2005
Географическое положение: Питер
Гуру кайтостроения

вчера доделал себе твинтипчик. давно уже страдаю без твинтипчика и катать приходится на двери с 9й страницы этого топика.
сердечник - осина. технология в целом очень простая - осиновые полки циркуляркой распускаются на рейки, все склеивается в пакет (клей титан), потом из него уже вырезается и фрезеруется сердечник. под громким словом "фрезеруется" подразумевается обработка электрорубанком на глазок. Twisted Evil вес сравним с покупными образцами. размеры 133x42, форма - вариации на тему flyradical/lunacy.
фурнитура все та же - мебельные гайки. к слову сказать в июле будет два года как они живут в другой доске - и отлично работают. правда больше в пресной воде катаю.
канты не делал ибо тоже запара никому не нужная. и не оборачивал т.к. когда оборачиваешь - теряется упругость Laughing
верх получился такой текстурный т.к. не хватило синтепона на впитывающую прокладку.
получилось в сумме слегка жестковато и незатейливо, но это мы завтра проверим в боевых условиях. Smile

http://kna.spb.ru/PICT0003.JPG


Re: кайтборд самодельный [сообщение #16630 является ответом на сообщение #9656] Mon, 03 May 2010 17:16 Переход к предыдущему сообщенияПереход к следующему сообщения
Jazzz   Russian Federation
Сообщений: 359
Зарегистрирован: November 2005
Географическое положение: Питер
Гуру кайтостроения

по результатам испытаний - доска просто супер =)

файлик с обводами прилагаю.
  • Вложение: fb.zip
    (Размер: 14.45KB, Загружено 624 раза)
Re: кайтборд самодельный [сообщение #16762 является ответом на сообщение #16630] Thu, 13 May 2010 12:58 Переход к предыдущему сообщенияПереход к предыдущему сообщения
nion
Сообщений: 535
Зарегистрирован: November 2006
Географическое положение: Краснодар
Гуру кайтостроения

Jazzz про кант нифига не понял расскажи и покажи подробнее.. Кант просто мое слабое место.

Благодаря кризису я снова на ногах, банк забрал машину....хорошо что на работу ездить не надо, сократили.
