| Re: кайтборд самодельный [сообщение #16984 является ответом на сообщение #16982] |
Sat, 29 May 2010 18:09   |
Verba
Сообщений: 504
Зарегистрирован: November 2009
Географическое положение: Донецк
|
Гуру кайтостроения |
|
|
|
имея большой опыт работ с деревом, могу сказать: делая гнутоклееную заготовку нужно учитывать материал, его толщину, клей, условия и время выдержки, коэф. сопротивления деформации материала, если кдеить из 0,7-1,0 мм шпона мспользуя матрицу и пуансон, то заготовка выйдет такой, какой сделать матрицу-пуансон. используя более толстые слой и гнуть "навесу", ремни, саморезы и прочее, нужно знать кучу коэффициентов и расчитать упрежднение (больше согнуть, чтоб потом возвратилась заготовка в нужную кривую)
|
|
|
|
|
|
| Re: кайтборд самодельный [сообщение #16995 является ответом на сообщение #9656] |
Mon, 31 May 2010 17:45 |
Bolshoi
Сообщений: 3
Зарегистрирован: May 2010
Географическое положение: Нижний Новгор...
|
Новичок 0.0 |
|
|
Всем, доброго дня.
Master_70 привет тебе из Нижнего.
Задался целью сделать не просто большую, а очень большую доску.
Ветра у нас летом слабые, вес 120 кг. да и рост 197см. Мой TAKE OFF 170 см. на 40см (с сужением на концах до 30см), ни как не хочет "работать". А очень хочется хотя бы потрамваить. Доски ребята делают, но не более 150 см., вот и решил сам!
Первую хочу просто из 2-х слоев фанеры(4мм) и сверху стеклотканью,
размеры 180*46  а там уж посмотрим...
И вот какой вопрос встал: потратив много часов на поиски в инете, не нашел ничего подобного:
При такой длине и ширине доски, какой делать рокер и конквейк ??? И нужно ли будет укреплять доску, чем либо, под мой вес ?Подскажите, плизз
[Обновления: Mon, 31 May 2010 17:48] Известить модератора |
|
|
|
| Re: кайтборд самодельный [сообщение #16997 является ответом на сообщение #16995] |
Mon, 31 May 2010 20:36 |
|
|
| Bolshoi писал(а) Пнд, 31 Май 2010 18:45 |
Всем, доброго дня.
Master_70 привет тебе из Нижнего.
Задался целью сделать не просто большую, а очень большую доску.
Ветра у нас летом слабые, вес 120 кг. да и рост 197см. Мой TAKE OFF 170 см. на 40см (с сужением на концах до 30см), ни как не хочет "работать". А очень хочется хотя бы потрамваить. Доски ребята делают, но не более 150 см., вот и решил сам!
Первую хочу просто из 2-х слоев фанеры(4мм) и сверху стеклотканью,
размеры 180*46 а там уж посмотрим...
И вот какой вопрос встал: потратив много часов на поиски в инете, не нашел ничего подобного:
При такой длине и ширине доски, какой делать рокер и конквейк ??? И нужно ли будет укреплять доску, чем либо, под мой вес ?Подскажите, плизз
|
Делай уж ещё шире -48-50. Ширина влияет на выход на глиссирование. А длина - на устойчивость к курсу. Ну, конечно всё должно быть сбалансировано.
|
|
|
|
|
|
|
|
| Re: кайтборд самодельный [сообщение #17004 является ответом на сообщение #16995] |
Tue, 01 June 2010 09:25 |
|
|
да да я тут тоже большое мнение по дверям имею
2Bolshoi:
если хочешь делать из фанеры, то придется искать длинную, т.к. в магазах штатный размер 1525x1525. еще есть такая вещь что фанера в одном измерении упругая, а в другом вялая )) . ессно надо чтобы она упругой в длину была, иначе ничего не получится.
если есть возможность - лучше сделать доску наборной из реек.
второе - надо с жесткостью реально заморочиться и между слоев фанеры тоже стекла положить нормально. ибо дверь должна быть жесткой. ну хотя бы между падсами.
рокер - рокер должен быть ваще такой чтобы как будто его нет.
можно делать плоскую - но веселее с небольшим рокером.
кстате тейкоффф не едет именно по по причине своего рокера.
последнее - тут согласен с kartuzом - копируй обводы flyxdoor XL 170x50. меньше всегда можно сделать лобзиком. =)
p.s. не забудь что падсы слегка смещены к пяточному краю.
|
|
|
|
| Re: кайтборд самодельный [сообщение #17006 является ответом на сообщение #9656] |
Tue, 01 June 2010 14:43 |
Bolshoi
Сообщений: 3
Зарегистрирован: May 2010
Географическое положение: Нижний Новгор...
|
Новичок 0.0 |
|
|
Спасибо за советы, нашел Фанеру ФКМ(3м*1,5м*4мм) - фанера березовая, на основе меламиновых смол, устойчива к воде.

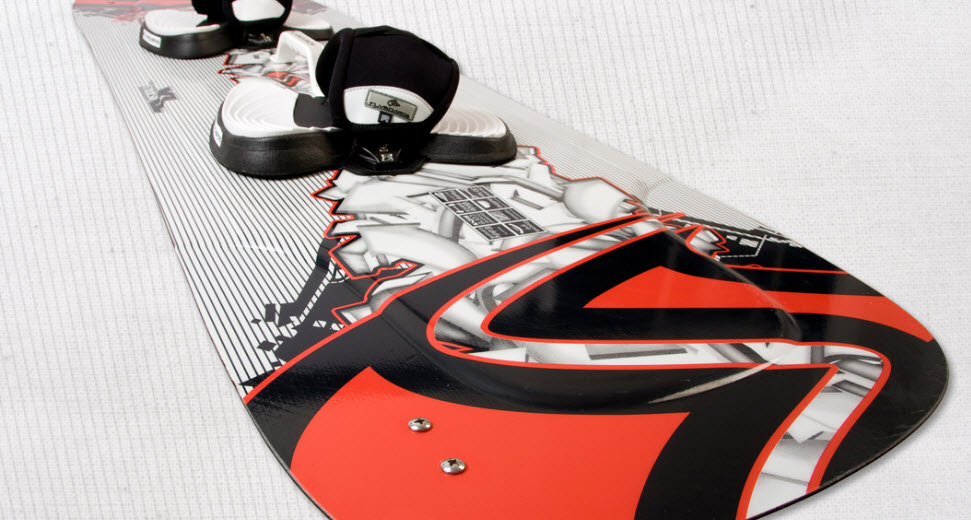

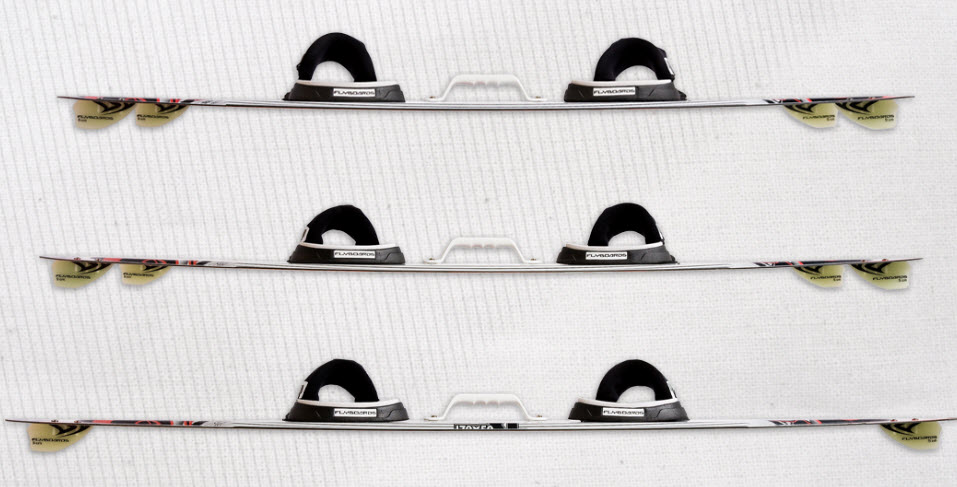

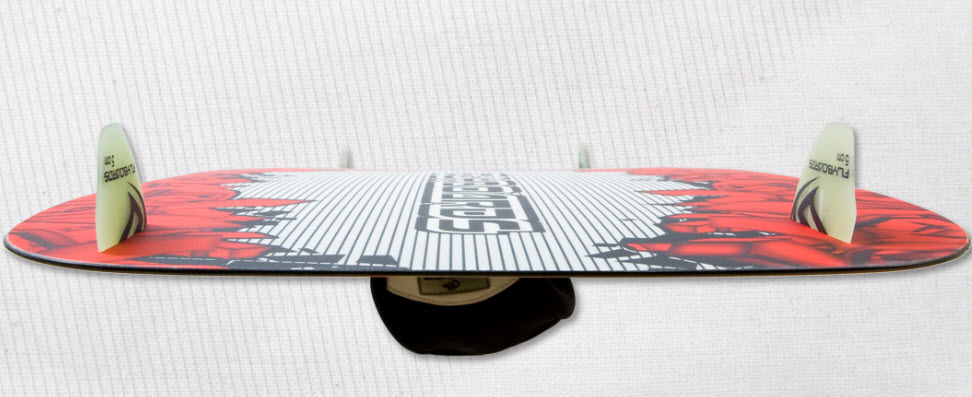

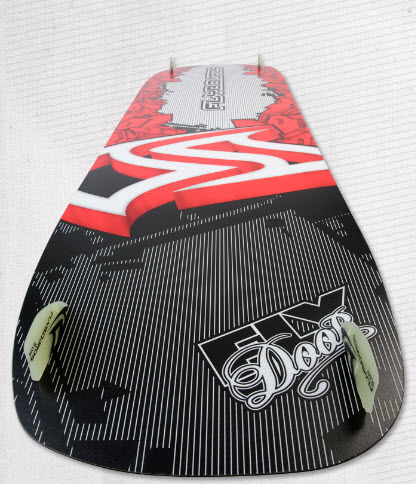

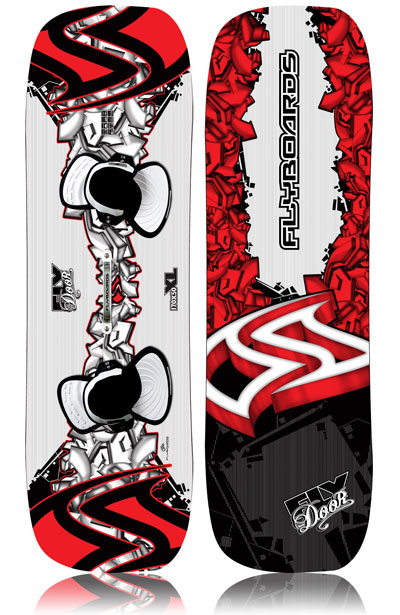

За основу выбрал Flydoor 2010 170*50, вот что выцедил из инета:
Но остается два вопроса, какой рокер делать, и как перенести фото на фанеру ?
Дайте советы по этим и остальным вопросам.
Заранее благодарен.
-
Вложение: 003.jpg
(Размер: 72.27KB, Загружено 3256 раз)
-
Вложение: 001.jpg
(Размер: 77.87KB, Загружено 3132 раза)
-
Вложение: FlydoorXL-2010-170x501.jpg
(Размер: 81.66KB, Загружено 3182 раза)
-
Вложение: 005.jpg
(Размер: 69.53KB, Загружено 3194 раза)
-
Вложение: 004.jpg
(Размер: 108.30KB, Загружено 3186 раз)
|
|
|
|
|
|
| Re: кайтборд самодельный [сообщение #17019 является ответом на сообщение #17008] |
Wed, 02 June 2010 21:50 |
|
|
| Traglodit писал(а) Втр, 01 Июнь 2010 21:31 |
Судя по рисунку рокер 2 см где-то.
|
тут рокер 4 см , а кажется, что мало только из за ее размеров.
Кайт клуб "Za Vetrom" Киров
Доски на заказ.
|
|
|
|
|
|
| Re: кайтборд самодельный [сообщение #17023 является ответом на сообщение #17020] |
Thu, 03 June 2010 09:34 |
|
|

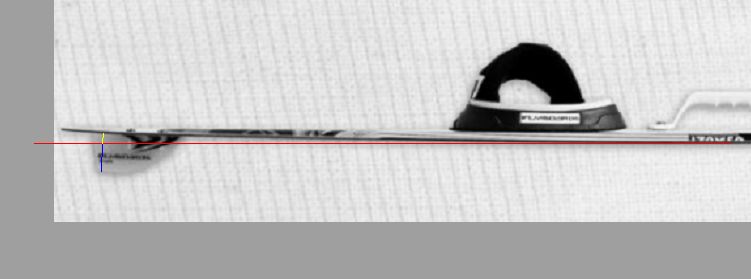

вот картинка, не ссорьтесь))
по картинке получается рокер 0.268 от высоты плавника = 1.34 если плавники 5см.
как бы то что нужно на мой взгляд))
по поводу того как перенести обводы ( и не только ) на бумагу - я обычно делаю в рино чертеж (чтобы подложить картинку для обводки View->Background Bitmap->Place), потом перегоняю в корел и из него печатаю (просто из-за того что корел нормально умеет печатать много страничные мозаики )
-
Вложение: rocker.jpg
(Размер: 22.04KB, Загружено 3074 раза)
|
|
|
|
| Re: кайтборд самодельный [сообщение #17027 является ответом на сообщение #17023] |
Thu, 03 June 2010 12:32 |
|
|
... я тож корелом печатаю,потом склейка листов. А рокер для лайтвинд бордов нужен поменьше,так что ,около 2-х см в самый раз.
кстати,хотел поинтересоваться,а подобные обводы ктонидь пробовал?
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
